【飞桨开发者说】王子瑞，四川大学电气工程学院2018级自动化专业本科生，飞桨开发者技术专家PPDE，RoboMaster川大火锅战队成员，强化学习爱好者

超级马里奥兄弟作为几代人的童年回忆，陪伴了我们的成长。如今，随着深度强化学习的发展，越来越多的游戏已经被AI征服。今天，我们将以超级马里奥为例子，展示如何用深度强化学习试着通关游戏。

下载安装命令

## CPU版本安装命令
pip install -f https://paddlepaddle.org.cn/pip/oschina/cpu paddlepaddle

## GPU版本安装命令
pip install -f https://paddlepaddle.org.cn/pip/oschina/gpu paddlepaddle-gpu

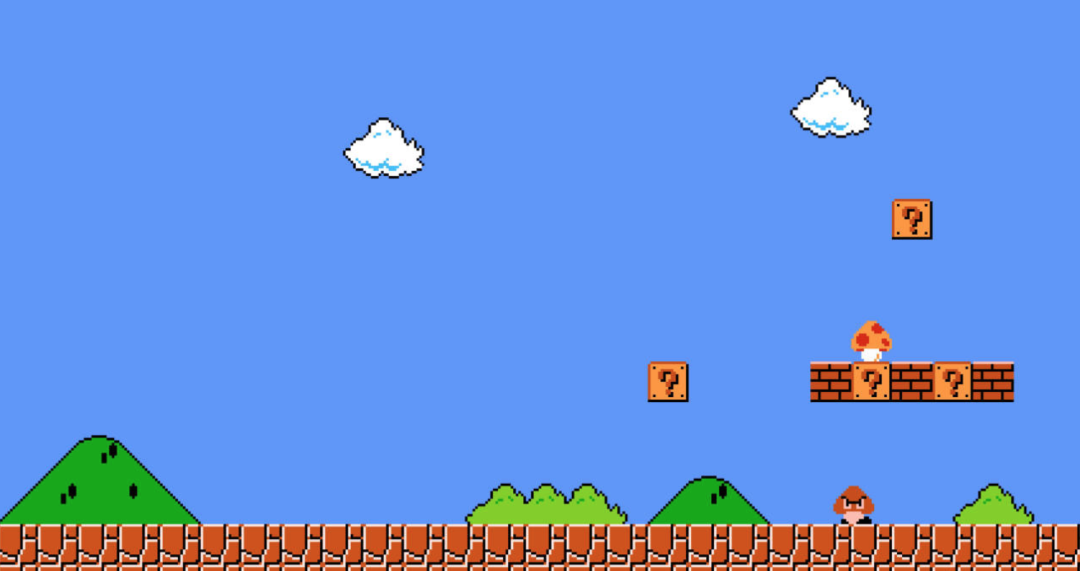

马里奥游戏环境简介

游戏环境只给予3次机会通关，即玩家或AI需要在3次机会内通过游戏的32关。环境提供了 RIGHT_ONLY、SIMPLE_MOVEMENT和COMPLEX_MOVEMENT三种难度的操作模式。人们只需要对环境输入各种动作所代表的数值，就能实现对马里奥的各种操作。

马里奥游戏环境链接：

https://pypi.org/project/gym-super-mario-bros/

PPO算法简介

相信了解强化学习的各位一定听说过近端策略优化PPO算法吧。PPO算法是一种新型的 Policy Gradient算法，Policy Gradient算法对步长十分敏感。在训练过程中，若没有选择到合适的步长，新旧策略的变化可能会出现差异过大的现象，不利于模型的收敛。PPO提出了新的目标函数，可以在多个训练步骤中实现小幅度的更新，解决了Policy Gradient算法中步长难以确定的问题。

PPO算法论文链接：

https://arxiv.org/abs/1707.06347

基于飞桨框架2.0实现PPO

在此之前，我们先看看模型结构。模型是Actor-Critic结构，但是我们对模型结构做了一点简化，Actor和Critic只在输出层有所区别。由于模型处理的是图像信息，故我们在全连接层前加入了卷积层。下面就让我们用飞桨框架2.0实现PPO算法吧！

class MARIO(Layer):
    def __init__(self, input_num, actions):
        super(MARIO, self).__init__()
        self.num_input = input_num
        self.channels = 32
        self.kernel = 3
        self.stride = 2
        self.padding = 1
        self.fc = 32 * 6 * 6
        self.conv0 = Conv2D(out_channels=self.channels,
                                    kernel_size=self.kernel,
                                    stride=self.stride,
                                    padding=self.padding,
                                    dilation=[1, 1],
                                    groups=1,
                                    in_channels=input_num)
        self.relu0 = ReLU()
        self.conv1 = Conv2D(out_channels=self.channels,
                                    kernel_size=self.kernel,
                                    stride=self.stride,
                                    padding=self.padding,
                                    dilation=[1, 1],
                                    groups=1,
                                    in_channels=self.channels)
        self.relu1 = ReLU()
        self.conv2 = Conv2D(out_channels=self.channels,
                                    kernel_size=self.kernel,
                                    stride=self.stride,
                                    padding=self.padding,
                                    dilation=[1, 1],
                                    groups=1,
                                    in_channels=self.channels)
        self.relu2 = ReLU()
        self.conv3 = Conv2D(out_channels=self.channels,
                                    kernel_size=self.kernel,
                                    stride=self.stride,
                                    padding=self.padding,
                                    dilation=[1, 1],
                                    groups=1,
                                    in_channels=self.channels)
        self.relu3 = ReLU()
        self.linear0 = Linear(in_features=int(self.fc), out_features=512)
        self.linear1 = Linear(in_features=512, out_features=actions)
        self.linear2 = Linear(in_features=512, out_features=1)

    def forward(self, x):
        x = paddle.to_tensor(data=x)
        x = self.conv0(x)
        x = self.relu0(x)
        x = self.conv1(x)
        x = self.relu1(x)
        x = self.conv2(x)
        x = self.relu2(x)
        x = self.conv3(x)
        x = self.relu3(x)
        x = paddle.reshape(x, [x.shape[0], -1])
        x = self.linear0(x)
        logits = self.linear1(x)
        value = self.linear2(x)
        return logits, value

本文的PPO属于在线学习，大致分为以下三个模块：

• 获取动作轨迹

• 计算优势函数

• 数据采样与模型参数更新

由于PPO是Policy Gradient算法，我们的智能体需要生成一个类别分布，即一个包含每个动作发生概率的向量。然后根据向量中的概率，选择我们的动作。最后与环境交互，并将返回的各种状态信息以及奖励存入列表当中备用。下面是获取动作轨迹模块的部分代码：

for _ in range(num_local_steps):
            logits, value = model(curr_states)
            values.append(value.squeeze())
            policy = F.softmax(logits, axis=1)
            old_m = Categorical(policy) # 生成类别分布
            action = old_m.sample([1]) # 采样
            old_log_policy = old_m.log_prob(action)
            old_log_policies.append(old_log_policy)
            [agent_conn.send(("step", act)) for agent_conn, act in zip(envs.agent_conns, action.numpy().astype("int8"))]
            state, reward, done, info = zip(*[agent_conn.recv() for agent_conn in envs.agent_conns])

接着上面的代码，我们需要计算优势函数。具体来说，优势函数指当前状态s采用动作a的收益与当前状态s平均收益的差。优势越大，动作a收益就越高，同一状态下采用该动作的概率也就应该更高。

​

这里，我们用到了广义优势估计GAE（Generalized Advantage Estimator），几乎所有最先进的Policy Gradient算法实现都使用了该技术。这项技术主要用来修正我们Critic模型提供的价值，使其成为方差最小的无偏估计。

for value, reward, done in list(zip(values, rewards, dones))[::-1]:
            gae = gae * gamma * tau
            gae = gae + reward + gamma * next_value.detach().numpy() * (1.0 - done) - value.detach().numpy()
            next_value = value
            R.append(paddle.to_tensor(gae + value.detach().numpy()))
advantages = R - values

最后，我们使用PPO算法更新模型参数。这里并没有计算KL散度，而是通过截断的方式实现小幅度的更新。

for i in range(num_epochs):
    indice = paddle.randperm(num_local_steps * num_processes)
    for j in range(batch_size):
        batch_indices = indice[
                        int(j * (num_local_steps * num_processes / batch_size)): int((j + 1) * (
                                num_local_steps * num_processes / batch_size))]
        logits, value = model(paddle.gather(states, batch_indices, axis=0))
        new_policy = F.softmax(logits, axis=1)
        new_m = Categorical(new_policy)
        new_log_policy = new_m.log_prob(paddle.gather(actions, batch_indices, axis=0))
        ratio = paddle.exp(new_log_policy - paddle.gather(old_log_policies, batch_indices, axis=0))
        advantages = paddle.gather(advantages, batch_indices, axis=0)
        actor_loss = paddle.to_tensor(list((ratio * advantages).numpy() + (paddle.clip(ratio, 1.0 - epsilon, 1.0 + epsilon) * advantages).numpy()))
        actor_loss = -paddle.mean(paddle.min(actor_loss, axis=0))
        critic_loss = F.smooth_l1_loss(paddle.gather(R, batch_indices), value)
        entropy_loss = paddle.mean(new_m.entropy())
        total_loss = actor_loss + critic_loss - beta * entropy_loss
        clip_grad = paddle.nn.ClipGradByNorm(clip_norm=0.25)
        optimizer = paddle.optimizer.Adam(learning_rate=lr, parameters=model.parameters(), grad_clip=clip_grad)
        optimizer.clear_grad()
        total_loss.backward()
        optimizer.step()

由于篇幅有限，此部分只呈现了简要思路与部分删减后的代码，感兴趣的同学可以直接查看源码。

通关小技巧

马里奥的通关小技巧有很多，这里主要给大家提供三个方向的思路：

• 原始输入图像预处理

• 奖励函数重设置

• 多线程/并行训练

原始输入图像预处理：简化图像特征，叠合连续4帧图像作为输入，可以起到捕捉游戏环境的动态性的作用。

奖励函数重设置：不同的奖励函数所鼓励的行为是不同的，例如提高踩怪的奖励，就可以使模型更倾向于踩怪。本文重新分配了一下各种奖励的权重，对于通关也有更丰厚的额外奖励。

def step(self, action):
        state, reward, done, info = self.env.step(action)
        if self.monitor:
            self.monitor.record(state)
        state = process_frame(state)
        reward += (info["score"] - self.curr_score) / 40.
        self.curr_score = info["score"]
        if done:
            if info["flag_get"]:
                reward += 50
            else:
                reward -= 50
            self.env.reset()
        return state, reward / 10., done, info

多线程/并行训练：并行化可以有效提高模型的训练效率，同时也是目前强化学习的趋势之一。本文通过 Python 的 multiprocess 模块实现并行化。

class MultipleEnvironments:
    def __init__(self, world, stage, action_type, num_envs, output_path=None):
        self.agent_conns, self.env_conns = zip(*[mp.Pipe() for _ in range(num_envs)])
        '''选择操作模式
        '''
        if action_type == "right":
            actions = RIGHT_ONLY
        elif action_type == "simple":
            actions = SIMPLE_MOVEMENT
        else:
            actions = COMPLEX_MOVEMENT
        '''创建多环境
        '''
        self.envs = [create_train_env(world, stage, actions, output_path=output_path) for _ in range(num_envs)]
        self.num_states = self.envs[0].observation_space.shape[0]
        self.num_actions = len(actions)

        '''创建多进程
        '''
        for index in range(num_envs):
            process = mp.Process(target=self.run, args=(index,))
            process.start()
            self.env_conns[index].close()
    def run(self, index):
        self.agent_conns[index].close()
        while True:
            request, action = self.env_conns[index].recv()
            if request == "step":
                self.env_conns[index].send(self.envs[index].step(int(action)))
            elif request == "reset":
                self.env_conns[index].send(self.envs[index].reset())
            else:
                raise NotImplementedError

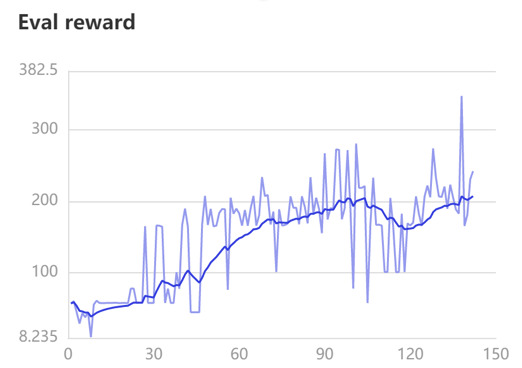

效果展示：本文以关卡1-1为例。目前多线程训练的马里奥已经正式通过测试。在 8 线程下，训练过程中我们的马里奥能够获得的Reward值变化趋势如下图所示。

最后，诚邀大家收看超级马里奥兄弟1-1通关全过程：

全文回顾

我们在这篇文章里，先简单介绍超级马里奥兄弟的游戏环境，然后补充一些与PPO算法有关的知识，并基于Paddle2.0进行实现了该算法。

除此之外，本文还总结了一些通关小技巧，并以游戏第一关为例，展示了训练过程。最后，我们向大家展现了训练完成后的效果。

训练代码项目链接：

https://aistudio.baidu.com/aistudio/projectdetail/1434971

通关展示项目链接：

https://aistudio.baidu.com/aistudio/projectdetail/1434950
