引子

前段时间项目需要用到 AVL树，所以时隔多年又将其重新完整实现了一遍。
因此，这里的所有代码都是高度优化的，并且都是严谨分析和推导的结果。

首先，我会介绍6种失衡类型和4种旋转；
然后，重点介绍插入和删除的优化实现，并会给出严谨的分析和证明，解释为什么可以这么优化；
最后，我会用 AVL 树与 Java中 的 TreeMap (红黑树)进行性能对比，以验证优化结果。

代码仓库：https://github.com/patricklaux/perfect-code
系列文章
(1) 深度优先遍历之递归和非递归遍历
(2) 深度优先遍历之 Morris 遍历
(3) 一种无需队列的层序遍历算法 IDDFS
(4) 深度分析AVL树的实现与优化【本文】

1. 简介

AVL树是一种自平衡二叉查找树（Self-balancing binary search tree），得名于其发明者： Georgy Adelson-Velsky 和 Evgenii Landis。
相比于二叉查找树最坏情况下时间复杂度为 O(n)，AVL树查找、插入和删除的平均时间复杂度和最坏时间复杂度均为 O(logn)，其中 n 为树的节点数。

2. 高度与平衡因子

AVL树的平衡性质：其任意节点的左子树和右子树的高度差的绝对值小于等于1。

AVL节点

private class AvlNode<K, V> {
    K key;  // 键
    V val;  // 值
    byte height;    // 高度
    AvlNode<K, V> left;     // 左孩子
    AvlNode<K, V> right;    //右孩子
}

获取高度

// 空树的高度定义为 -1。
private byte height(AvlNode<K, V> node) {
    return (node == null) ? -1 : node.height;
}

更新高度

// 取左右子树的高度的大者再加1，即为父节点的高度
private void updateHeight(AvlNode<K, V> parent) {
    parent.height = (byte) (Math.max(height(parent.left), height(parent.right)) + 1);
}

平衡因子

二叉查找树的平衡因子 BF (Balance Factor) 的定义为两棵子树的高度之差。

// 平衡因子的计算
private int balanceFactor(AvlNode<K, V> parent) {
    return height(parent.left) - height(parent.right);
}

根据AVL树的平衡性质，其任意节点的平衡因子只能为 1，0 和 -1。当一个节点的平衡因子大于 1 或小于 -1，我们可以通过旋转来恢复其平衡性质。

3. 失衡和旋转

AVL树的失衡可以总结为6种类型：LL，L，RR，R，LR，RL。

3.1. 单旋转

LL（右旋）

private Node<K, V> rotateLeft(Node<K, V> parent) {
    Node<K, V> right = parent.right;
    parent.right = right.left;
    right.left = parent;
    updateHeight(parent);
    updateHeight(right);
    return right;
}

L（右旋）

图2：L型

L 型只有在删除节点时才会出现。
为什么？
二叉查找树总是将新节点添加为叶子节点，且一次只能增加一个节点。
如图2所示，当P节点无右子树时，先添加任意一个叶子节点（K 或 M）都会触发旋转，L 节点不可能同时有两个孩子。
因此，这种情形只有在删除 P 节点的右孩子才会出现。

RR（左旋）

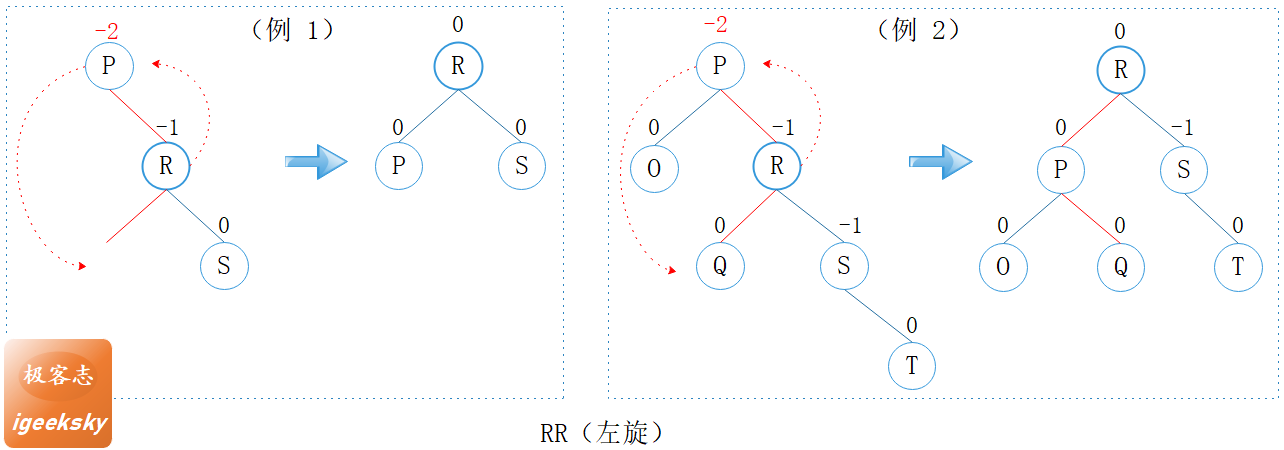

​图3：RR型

private Node<K, V> rotateRight(Node<K, V> parent) {
    Node<K, V> left = parent.left;
    parent.left = left.right;
    left.right = parent;
    updateHeight(parent);
    updateHeight(left);
    return left;
}

R（左旋）

图4：R型

观察上图，我们可以发现 P 节点的平衡因子为 -2，右子树更重；其右孩子 R 的平衡因子为 0，因此称为 R。
R 型与 RR 型一样，只需一次左旋即可恢复平衡性质。
但不一样的是：R型旋转之后该子树的高度不变。

R 型只有在删除节点时才会出现。

3.2. 双旋转

LR（先左旋后右旋）

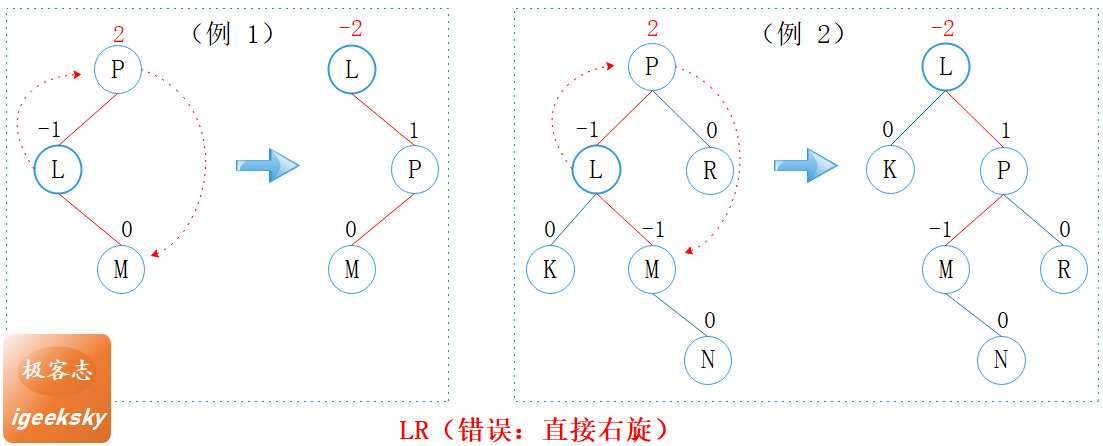

图5：LR型错误示例

观察上图的两个小例子，我们可以发现 P 节点的平衡因子为 2，左子树更重；其左孩子 L 的平衡因子为 -1，右子树更重，因此称为 LR。
其中 P 节点的平衡因子大于 1，因此需要修正。
对于 LR 型，如上图所示，直接右旋无法恢复平衡性质。
正确的做法应该是如下图所示，先左旋后右旋。

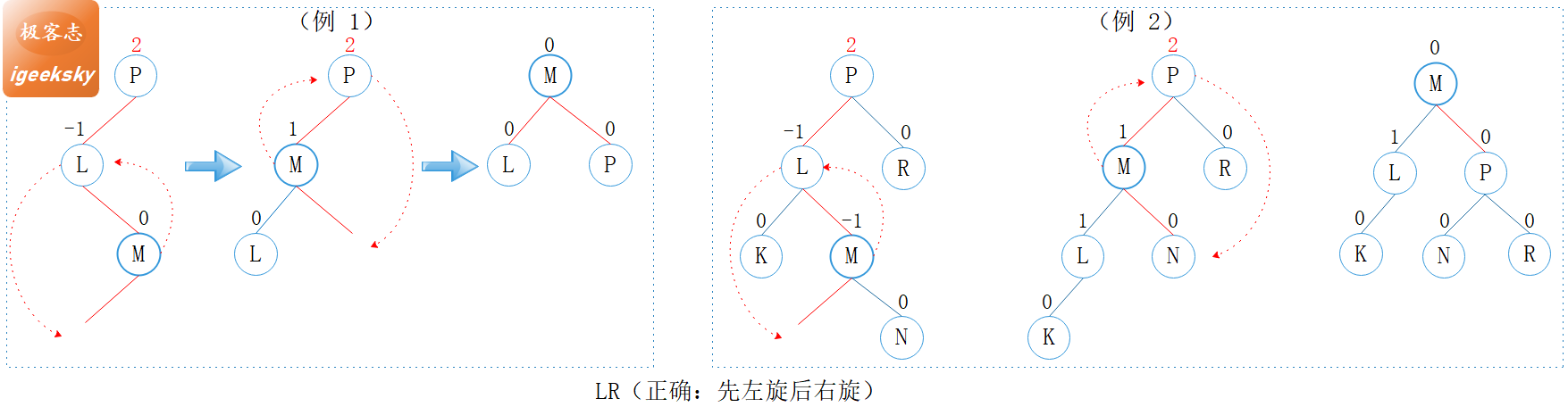

图6：LR型正确示例

private Node<K, V> rotateLeftRight(Node<K, V> parent) {
    parent.left = rotateLeft(parent.left);
    return rotateRight(parent);
}

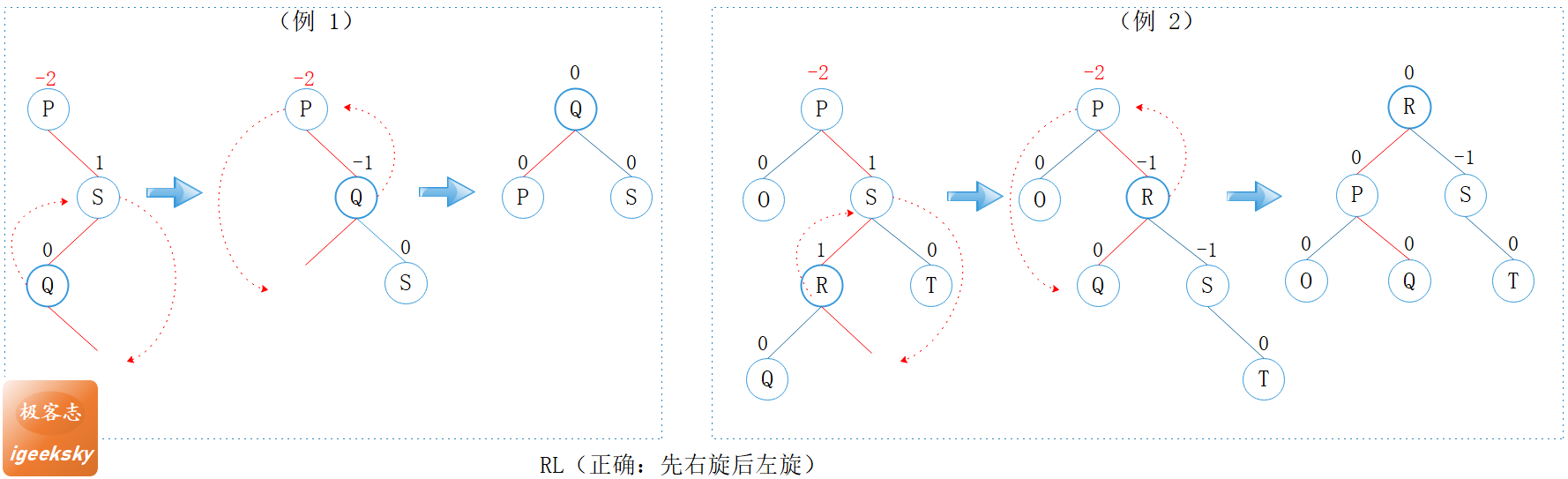

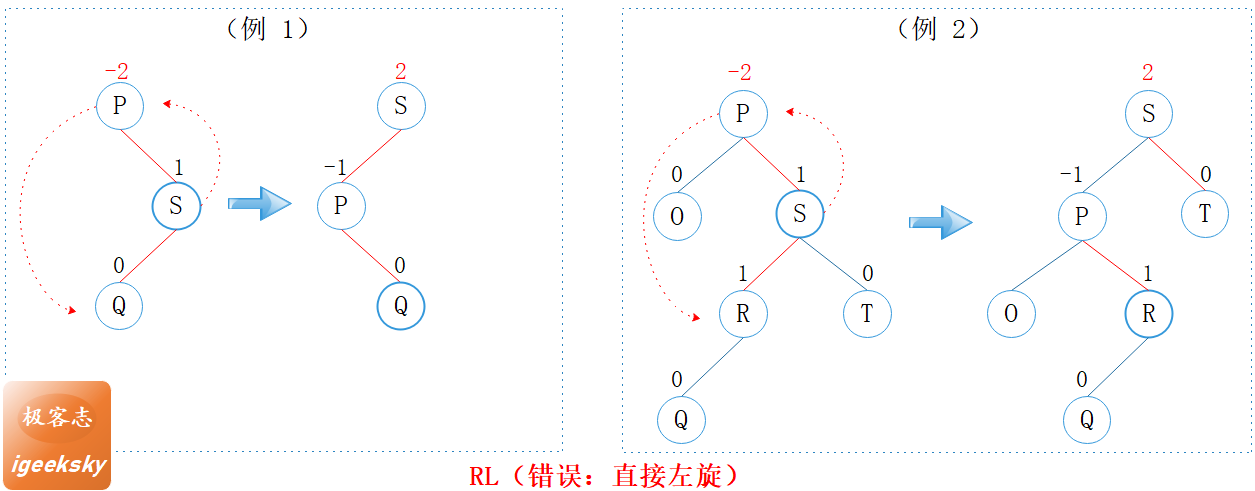

RL（先右旋后左旋）

​

private Node<K, V> rotateRightLeft(Node<K, V> parent) {
    parent.right = rotateRight(parent.right);
    return rotateLeft(parent);
}

3.3. 恢复平衡

根据上面分析，我们可以根据失衡类型来选择如何旋转，使树恢复平衡性质。

private Node<K, V> balance(Node<K, V> parent) {
    int factor = balanceFactor(parent);
    if (factor >= 2) {
        if (balanceFactor(parent.left) <= -1) {
            // LR(2, -1)：先左旋后右旋
            return rotateLeftRight(parent);
        }
        // LL(2, 1) 或 L(2, 0)：右旋
        return rotateRight(parent);
    } else if (factor <= -2) {
        if (balanceFactor(parent.right) >= 1) {
            // RL(-2, 1)：先右旋后左旋
            return rotateRightLeft(parent);
        }
        // RR(-2, -1) 或 R(-2, 0)：左旋
        return rotateLeft(parent);
    } else {
        return parent;
    }
}

3.4. 小结

L, LL, R, RR, LR, RL是指失衡类型；左旋、右旋、先左旋后右旋、先右旋后左旋 是指旋转类型。
大多数文章总结了 4 种失衡类型，其实是指 4 种旋转类型。
意识到有 L 型和 R 型的存在，这是理解插入和删除之间区别的关键，后面还会谈到可以根据两者的区别写出性能更好的代码。

4. 查找

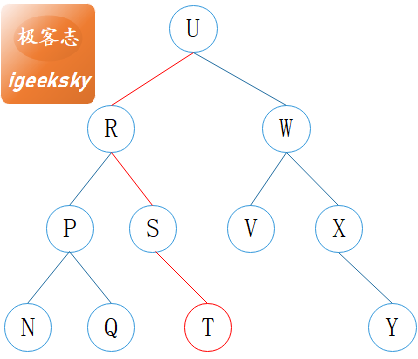

public V get(K key) {
    Assert.notNull(key);
    Node<K, V> p = root;
    while (p != null) {
        int cmp = compare(p.key, key);
        if (cmp > 0) {
            p = p.left;
        } else if (cmp < 0) {
            p = p.right;
        } else {
            return p.val;
        }
    }
    return null;
}

5. 插入

与普通二叉查找树相比较，AVL树插入新节点后多了更新高度和恢复平衡的过程。

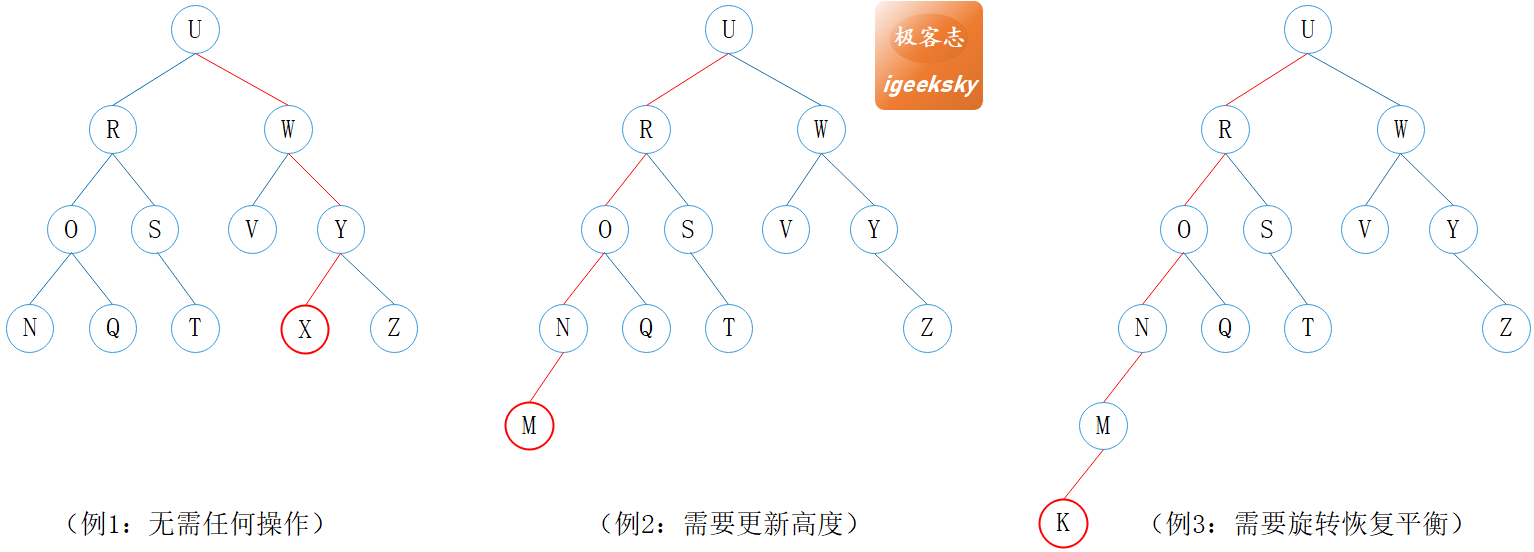

简单例子

代码实现

public void put(K key, V value) {
    Assert.notNull(key);
    Assert.notNull(value);
    if (root == null) {
        root = new Node<>(key, value);
        size.set(1);
        return;
    }
​
    Node<K, V> p = root;
    int depth = 0, maxDepth = root.height + 1;
    // 回溯路径
    Node<K, V>[] path = new Node[maxDepth];
    while (depth < maxDepth) {
        path[depth] = p;
        int cmp = compare(p.key, key);
        if (cmp > 0) {
            if (p.left == null) {
                p.left = new Node<>(key, value);
                size.increment();
                if (p.right != null) {
                    return; // 父节点高度不变，无需回溯（见例1）
                }
                break;
            } else {
                p = p.left;
                depth++;
            }
        } else if (cmp < 0) {
            if (p.right == null) {
                p.right = new Node<>(key, value);
                size.increment();
                if (p.left != null) {
                    return; // 父节点高度不变，无需回溯（见例1）
                }
                break;
            } else {
                p = p.right;
                depth++;
            }
        } else {
            p.val = value;
            return; // 树结构未改变，无需回溯
        }
    }
    // 回溯
    root = backtrack(path, depth);
}

6. 删除

AVL 树的删除操作相对复杂一些，我们先看删除流程图，然后再结合例子来讲解。

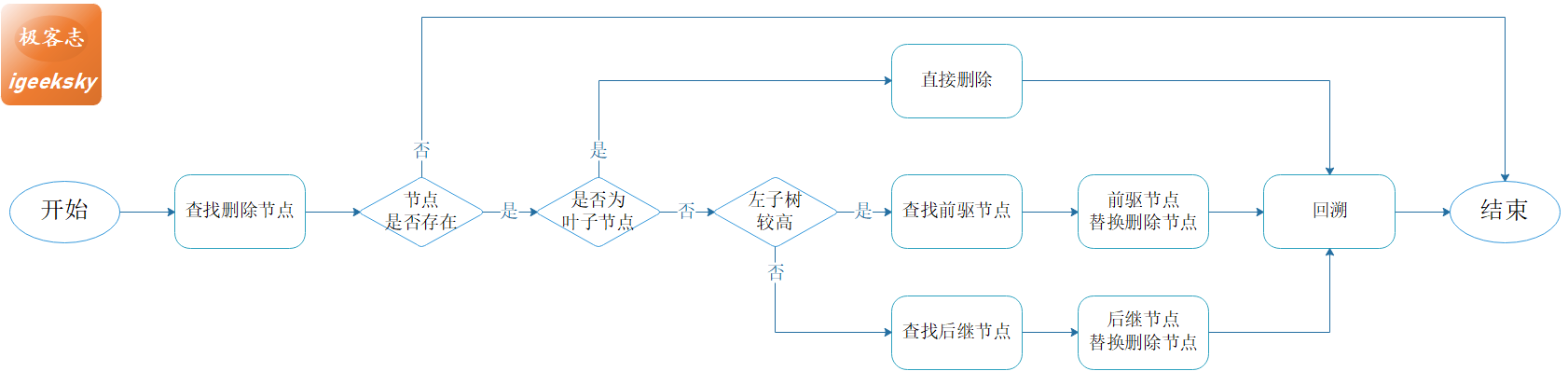

删除流程

1. 如果删除节点为叶子节点，直接删除；

2. 如果删除节点为非叶节点，左子树较高则用前驱节点替换删除节点；右子树较高则用后继节点替换删除节点；

3. 回溯，更新高度并恢复平衡性质。

选择较高子树的节点来替换删除节点是一个小优化，可以减少旋转。

简单例子

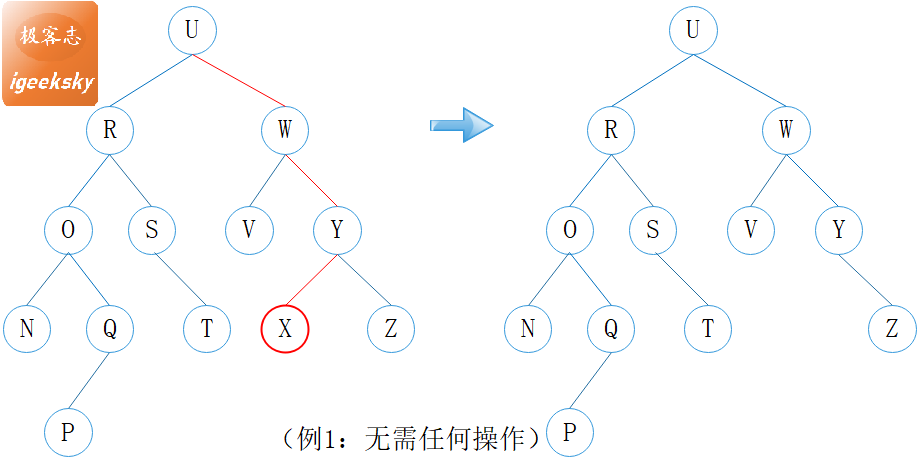

图12：删除-例1
如例1，X 为叶子节点，直接删除。删除节点 X 之后，Y 的高度不变，且 Y 仍处于平衡状态，因此无需任何其它操作。

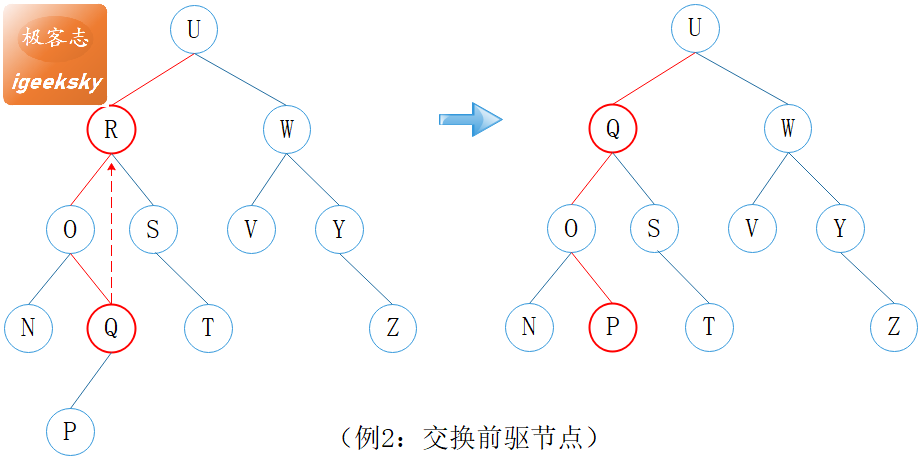

代码实现

public V remove(K key) {
    Assert.notNull(key);
    if (root == null) {
        return null;
    }
    int depth = 0;
    Node<K, V> del = root;
    // 根节点至删除节点之间的回溯路径
    Node<K, V>[] path = new Node[root.height];
    while (del != null) {
        int cmp = compare(del.key, key);
        if (cmp == 0) {
            size.decrement();
            if (root == del) {
                root = swap(root);
                return del.val;
            }
            Node<K, V> p = path[--depth];
            // 节点交换
            if (p.right == del) {
                p.right = swap(del);
            } else {
                p.left = swap(del);
            }
            // 回溯
            root = backtrack(path, depth);
            return del.val;
        }
        path[depth] = del;
        del = (cmp > 0) ? del.left : del.right;
        ++depth;
    }
    return null;
}

节点交换

private Node<K, V> swap(Node<K, V> del) {
    Node<K, V> pl = del.left, pr = del.right;
    if (height(pl) >= height(pr)) {
        if (pl != null) {
            // 左子树的高度大于等于右子树：前驱节点交换删除节点
            return swapPredecessor(del, pl);
        }
        //没有子节点
        return null;
    }
    // 右子树的高度大于左子树：后继节点交换删除节点
    return swapSuccessor(del, pr);
}
​
private Node<K, V> swapPredecessor(Node<K, V> del, Node<K, V> swap) {
    // 删除节点至交换节点之间的回溯路径
    Node<K, V>[] path = new Node[del.height];
    int depth = 0;
    // 查找前驱节点
    while (swap.right != null) {
        depth++;
        path[depth] = swap;
        swap = swap.right;
    }
    // 替换删除节点
    if (depth > 0) {
        Node<K, V> p = path[depth];
        p.right = swap.left;
        swap.left = del.left;
    }
    swap.right = del.right;
    // 回溯
    path[0] = swap;
    return backtrack(path, depth);
}
​
private Node<K, V> swapSuccessor(Node<K, V> del, Node<K, V> swap) {
    // 删除节点至交换节点之间的回溯路径
    Node<K, V>[] path = new Node[del.height];
    int depth = 0;
    // 查找后继节点
    while (swap.left != null) {
        depth++;
        path[depth] = swap;
        swap = swap.left;
    }
    // 替换删除节点
    if (depth > 0) {
        Node<K, V> parent = path[depth];
        parent.left = swap.right;
        swap.right = del.right;
    }
    swap.left = del.left;
    // 回溯
    path[0] = swap;
    return backtrack(path, depth);
}

7. 回溯

回溯代码非常简单，就是沿父路径循环向上更新高度和恢复平衡，需要考虑的是什么情形可以提前终止回溯。

代码实现

private Node<K, V> backtrack(Node<K, V>[] path, int depth) {
    for (int j = depth; j > 0; j--) {
        Node<K, V> p = path[j];
        Node<K, V> pp = path[j - 1];
        int height = p.height, newHeight;
        updateHeight(p);
        if (pp.left == p) {
            pp.left = balance(p);
            newHeight = pp.left.height;
        } else {
            pp.right = balance(p);
            newHeight = pp.right.height;
        }
        if (newHeight == height) {
            break;  // 高度不变，停止回溯（见命题1 的证明）
        }
    }
    updateHeight(path[0]);
    return balance(path[0]);
}

回溯分析

命题1

AVL树插入或删除一个节点后，回溯过程中任意一个节点的高度无变化且其已处于平衡状态，则无需继续回溯。

证明：

AVL树的回溯是为了更新节点高度和恢复平衡性质。

回溯过程是沿回溯路径从深度最大的节点向根节点循环顺序调整，那么已回溯的节点必定已更新高度和恢复平衡性质。

设 X 为回溯路径中的任意一个节点，X 的高度无变化且已处于平衡状态，那么未回溯调整的剩余节点均为其祖先节点。因此要证明命题为真，只需证明两点：

(1) X 的所有祖先节点的高度和平衡因子均无变化；

(2) X 的所有祖先节点已处于平衡状态。

二叉搜索树增删一个节点，仅可能改变回溯路径中的节点的高度。

即当一个节点处于回溯路径中，该节点的父节点的另一个孩子高度一定不变。因此，当 X 高度无变化时：根据二叉树高度的定义，其父节点的高度一定不变；根据平衡因子的定义，则父节点的平衡因子也一定不变。同理，其父节点的父节点高度和平衡因子也不变，由此可得 X 的所有祖先节点的高度和平衡因子均无变化。

这就证明了1。

AVL树的任意节点在增删一个节点之前，一定处于平衡状态，一个节点的平衡因子不变则表示该节点依然处于平衡状态。

结论1 已证明 X 的所有祖先节点的平衡因子不变，因此其所有祖先节点一定依然处于平衡状态。

这就证明了2。

由此得证。

证明过程有点啰嗦，其实可以“显然”的，😀。

问题

命题1 的证明已说明了回溯代码的正确性，我们再来深入思考一些常见问题，看看是否可以继续优化。

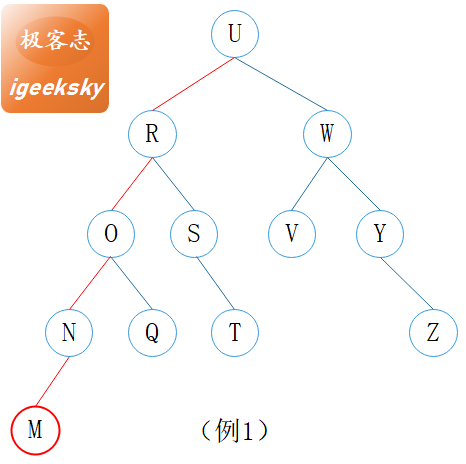

图15：回溯更新高度

(1) AVL树插入一个节点，最坏情况下需要logn次的高度更新（需要回溯到根节点）。
如例1 所示，插入节点M。当根节点的左右子树高度相同，新插入节点的父节点是树中深度最大的节点之一，且插入节点后树中所有节点依然保持平衡性质。
这意味着其所有祖先节点的高度都需要加1，所以需要logn次的高度更新。

(2) AVL树删除一个节点，最坏情况下需要logn次的高度更新（需要回溯到根节点）。
如例1 所示，删除节点 M。当删除唯一深度最大的叶子节点，且删除节点后树中其它节点依然保持平衡性质。
这会导致其所有祖先节点的高度都需要减1，所以需要logn次的高度更新。

(3) AVL树插入一个节点，最多仅需一次旋转即可恢复其平衡性质（一次单旋转或一次双旋转）。
AVL树的失衡类型一共有6种，L 型和 R 型仅在删除节点时才会出现，因此我们只需考虑 LL、RR、LR 和 RL 这4种失衡类型。
插入一个节点最多使得新节点所在的子树的高度加1，而LL、RR、LR 和 RL 这4种类型触发的旋转总是会将新节点所在子树的高度减1。
因此，AVL树插入一个节点，最多仅需一次旋转即可恢复其平衡性质。

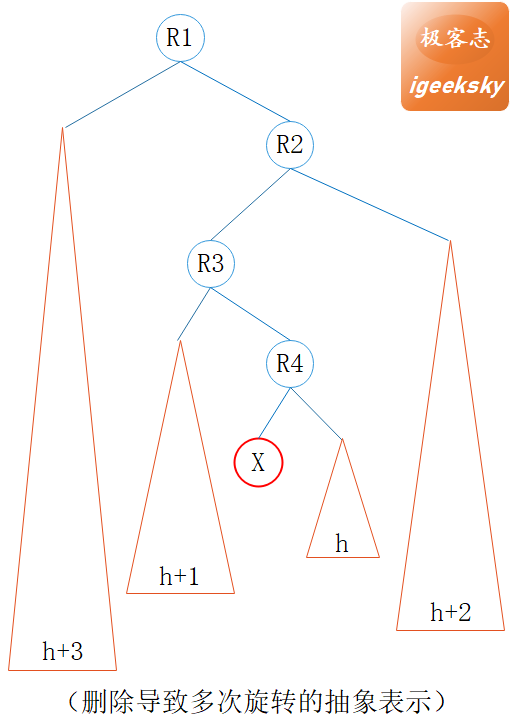

(4) AVL树删除一个节点，最坏情况下需要logn次旋转才能恢复平衡性质（需要回溯到根节点）。
插入节点是子树高度加1，旋转会将子树高度减1，因此一次旋转即可恢复平衡；
删除节点是子树高度减1，旋转可能会将高度再次减1，这可能会触发再次旋转。

结论

新增或删除一个节点，高度更新可能需要回溯到根节点；新增一个节点，最多仅需一次旋转；删除一个节点，旋转可能需要回溯到根节点。
根据这个结论，如果追求极致性能的话，其实可以区分新增节点和删除节点的回溯代码：对于新增节点的情形，只要触发一次旋转就不再继续回溯。
我不想写两段回溯代码，也不想加判断条件，代码变丑又没有大的性能改进，所以就先这样喽。

8. 性能对比

随机生成1000万长度为6~9的字符串，AvlTree 与 Java 标准库中的 TreeMap(红黑树) 进行插入和查找的性能对比，测试结果如下（毫秒）：

# 测试平台
# CPU：Intel(R) Core(TM) i9-7900X CPU @ 3.30GHz
# RAM：64G DDR4(3000 MHz)
#  OS：Win10(21H1)
# JDK：11.0.5
​
avl-put:    16340
map-put:    15000
avl-get:    12127
map-get:    12872

多次运行的测试结果类似。
相比红黑树，AVL树的插入稍慢查找略快，但两者差别非常小，这也符合算法分析的结果。
