前言

在前面我们把Paint关于UI颜色样式的处理进行了学习，其实真正高级部分就是三个点，渲染，滤镜，图形组合，而我们图形绘制比较重要的另一个对象Canvas也是需要我们去重点掌握的，那么这次咱们来进行Canvas的深层次的学习，主要了解有两个点

Canvas的变换使用技巧
Canvas的状态，Canvas Layer

1.Canvas基本概念

直面意思是画布，其实是分装的一个工具类(绘制会话，用来和底层沟通最终交给底层绘制),一个Canvas类对象有四大基本要素：

一个是用来保存像素的bitmap
一个Canvas在Bitmap上进行绘制操作
绘制的东西
绘制的画笔Paint

2.Canvas变换操作----坐标系概念

在我们进行canvas操作的时候我们会有一个问题产生，在进行图形的平移，旋转操作时，我们没有去更改原始的坐标，只通过了非常简单的几个api就直接进行了移动，那么中间他的具体到底是发生了什么，通过之前在绘制流程当中draw时我们发现在下面我已经缩减了之后的代码上我门发现，在绘制之初就产生了一个矩形，并且他通过面板进行了一次初始化

 private void draw(boolean fullRedrawNeeded) {
    Surface surface = mSurface;
   ...

    final Rect dirty = mDirty;
    if (mSurfaceHolder != null) {
        // The app owns the surface, we won't draw.
        dirty.setEmpty();
        if (animating && mScroller != null) {
            mScroller.abortAnimation();
        }
        return;
    }

    if (fullRedrawNeeded) {
        mAttachInfo.mIgnoreDirtyState = true;
        dirty.set(0, 0, (int) (mWidth * appScale + 0.5f), (int) (mHeight * appScale + 0.5f));
    }

    int xOffset = -mCanvasOffsetX;
    int yOffset = -mCanvasOffsetY + curScrollY;
    final WindowManager.LayoutParams params = mWindowAttributes;
    final Rect surfaceInsets = params != null ? params.surfaceInsets : null;
    if (surfaceInsets != null) {
        xOffset -= surfaceInsets.left;
        yOffset -= surfaceInsets.top;

        // Offset dirty rect for surface insets.
        dirty.offset(surfaceInsets.left, surfaceInsets.right);
    }
  ......

            if (!drawSoftware(surface, mAttachInfo, xOffset, yOffset, scalingRequired, dirty)) {
                return;
            }
        }
    }

    if (animating) {
        mFullRedrawNeeded = true;
        scheduleTraversals();
    }
}

那么在上面的代码当中我门可以看到在绘制开始之初， 在底层就确定了一个绘制区域，确定了canvas绘制位置的坐标，那么这个就是被称之为我门canvas的坐标系，确定我们canvas绘制图形的位置。那么，当我们进行了

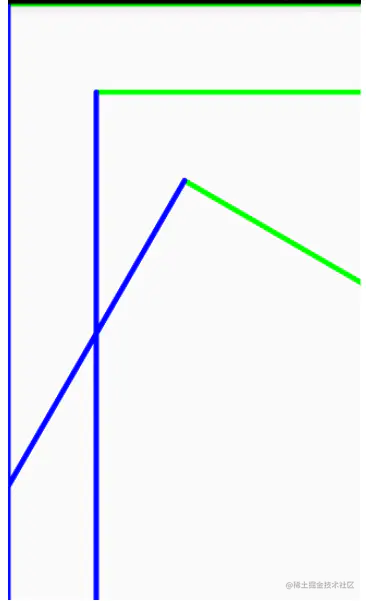

    canvas.translate(50, 50);
    canvas.rotate(45);
    canvas.scale(1.5f, 0.5f);
    canvas.skew(1.73f, 0);

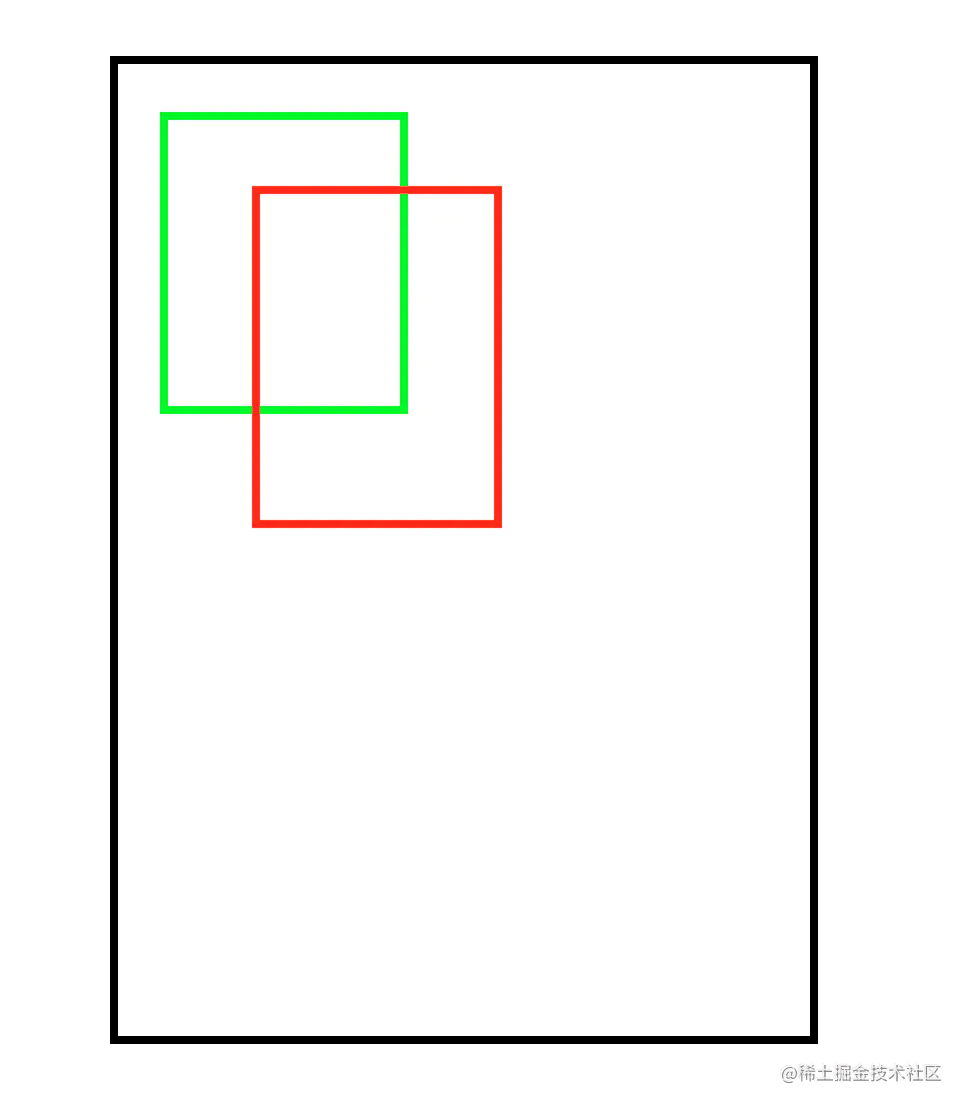

等操作的时候，我们的图形绘制会直接发生改变，那么这个时候我门考虑一个问题，下图中绿色的点移动到红色的点，我们刚才所设置的canvas移动了吗

其实很多通过会在这里认为我们canvas的坐标进行了移动，其实不然，在Canvas里面牵扯两种坐标系：Canvas自己的坐标系、绘图坐标系

2.1 Canvas的坐标系

它就在View的左上角，做坐标原点往右是X轴正半轴，往下是Y轴的正半轴，有且只有一个，唯一不变这一个其实就是在我们canvas当中在绘制之初由surface所初始化的那个点

2.2 绘图坐标系

它不是唯一不变的，它与Canvas的Matrix有关系，当Matrix发生改变的时候，绘图坐标系对应的进行改变，他有一个特性就是在这个过程中是不可逆的

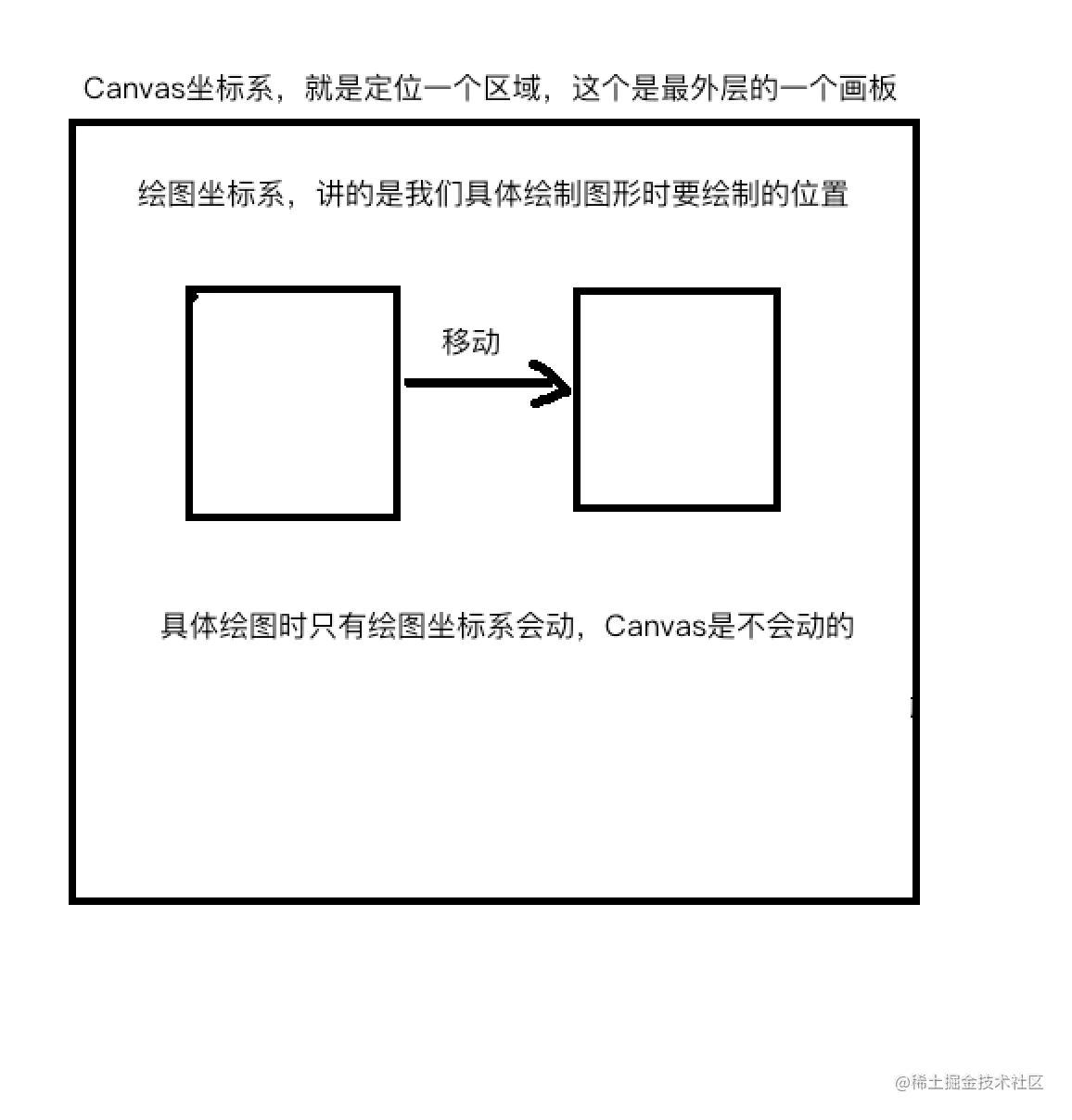

那么其实实际就是我们在画图的时候，有一块总面板，总面板不动，而当我在开始进行绘制图形的时候，有一个时时刻刻在动的面板，而这个面板就是具体去绘制我们图形的画板

那么里层的绘图坐标系他的实际是用一个Matrix矩阵表示的，这个和我门之前的滤镜矩阵表示差不多，只不过，绘图坐标系的矩阵是一个2x2的矩阵传入的值是由我们的canvas进行解析之后将自己想要的数据给底层底层自己计算所得

public void drawRect(@NonNull Rect r, @NonNull Paint paint) {
    throwIfHasHwBitmapInSwMode(paint);
    drawRect(r.left, r.top, r.right, r.bottom, paint);
}

那么在这里我们可以看到在进入底层native方法之前，实现会根据每一种绘制的不同对底层的数据进行传入，然后会计算出我门的绘制坐标系(此处底层不看，涉及c，我们这里明白这一点就行)

我们通过简单设置translate、rotate、scale、skew来改变我们绘制图形的位置时他的计算时依赖与另外一个矩阵来对绘图坐标系进行改变，这是一个3x3的矩阵，它里面的九个参数

cosX -sinX translateX sinX cosX translateY 0 0 scale

其中，sinX和cosX，代表的是旋转角度的sin和cos值。注意旋转的正方向是顺时针方向。translateX和translateY代表的是平移的X和Y。scale代表的是缩放的大小。

我们可以通过getMatrix()的到这个矩阵，而通过看到底层源码，这里我能清晰的看到我们是直接调用底层的矩阵

@Deprecated
public void getMatrix(@NonNull Matrix ctm) {
    nGetMatrix(mNativeCanvasWrapper, ctm.native_instance);
}

那么这里我做了一组测试

 RectF r = new RectF(0, 0, 400, 500);
    paint.setColor(Color.GREEN);
    canvas.drawRect(r, paint);
    float[] fs = new float[10];
            canvas.getMatrix().getValues(fs);
    for (int i = 0;i < fs.length;i++){
        Log.i("barry","fs:"+fs[i]);
    }

    //平移
    canvas.translate(50, 50);
    float[] fs2 = new float[10];
    canvas.getMatrix().getValues(fs2);
    for (int i = 0;i < fs2.length;i++){
        Log.i("barry","fs2:"+fs2[i]);
    }

    paint.setColor(Color.BLUE);
    canvas.drawRect(r, paint);

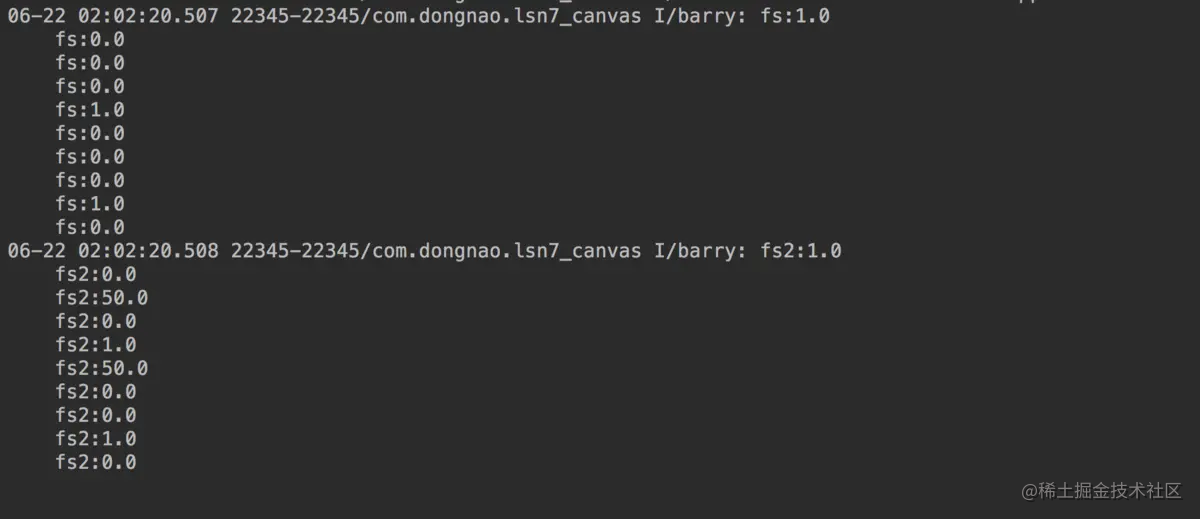

可以很明显看到，矩阵进行平移之后这个矩阵信息的变化。那么注意，绘图矩阵的坐标系移动是一个不可逆转的状态也就是说，一旦矩阵移动完成之后，那么他不能回到之前的位置，具体效果如下

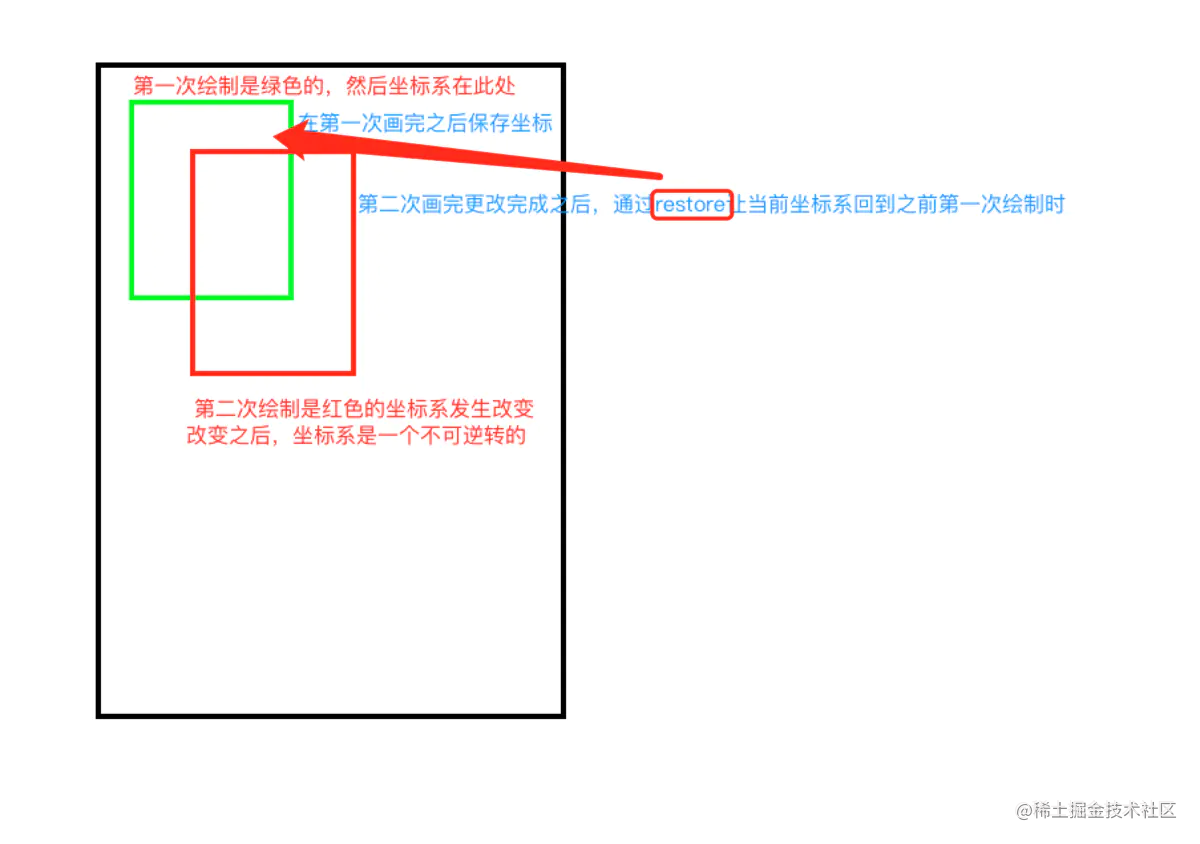

但是在我们的Canvas当中提供了save和restore方法来保存和还原变化操作，

    RectF r = new RectF(0, 0, 400, 500);
    paint.setColor(Color.GREEN);
    //画完之后，绘图坐标系定位在此处
    canvas.drawRect(r, paint);
    //save保存当前坐标
    canvas.save();

    //平移之后，坐标系发生改变
    canvas.translate(50, 50);

    paint.setColor(Color.BLUE);
    canvas.drawRect(r, paint);
    //通过restore进行还原到save保存时的坐标系
    canvas.restore();

但是想要知道这两个方法是怎么进行操作的才能让我们更加深入的去熟悉Canvas的使用技巧，那么我门必须去了解Canvas的状态栈、Layer栈

3. Canvas的状态保存---状态栈、Layer栈

3.1 状态栈

在前面我们提到坐标系的转换是一个不可逆转的，而我们可以通过save来进行保存restore进行恢复，其实我们在进行save操作时在canvas当中会将我门save下来的坐标系进行保存到一个栈当中，并且可以通过restore或者是restoreToCount进行操作下面通过一段测试代码我门印证下

public class MyView extends View {
private static final String TAG = "BARRY";

private Paint mPaint = null;
private Bitmap mBitmap = null;

public MyView(Context context) {
    this(context, null);
}

public MyView(Context context, AttributeSet attrs) {
    super(context, attires
    mBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.lsj);
    init();
}

public MyView(Context context, AttributeSet attrs, int defStyleAttr) {
    super(context, attrs, defStyleAttr);
}

private void init() {
    mPaint = new Paint();
    mPaint.setColor(Color.RED);
    mPaint.setAntiAlias(true);
    mPaint.setStyle(Paint.Style.FILL);
    mPaint.setStrokeWidth(10);
}

@Override
protected void onDraw(Canvas canvas) {
    //第1次保存，并通过canvas.getSaveCount的到当前状态栈容量
    canvas.save();
    Log.i(TAG, "Current SaveCount = " + canvas.getSaveCount());

    canvas.translate(400, 400);
    RectF rectF = new RectF(0,0,600,600);
        canvas.drawBitmap(mBitmap, null, rectF, mPaint);
    //第2次保存，并通过canvas.getSaveCount的到当前状态栈容量
    canvas.save();
    Log.i(TAG, "Current SaveCount = " + canvas.getSaveCount());

    canvas.rotate(45);

    canvas.drawBitmap(mBitmap, null, rectF, mPaint);
    //第3次保存，并通过canvas.getSaveCount的到当前状态栈容量
    canvas.save();
    Log.i(TAG, "Current SaveCount = " + canvas.getSaveCount());

    canvas.rotate(45);

    canvas.drawBitmap(mBitmap, null, rectF, mPaint);
    //第4次保存，并通过canvas.getSaveCount的到当前状态栈容量
    canvas.save();
    Log.i(TAG, "Current SaveCount = " + canvas.getSaveCount());
    //通过canvas.restoreToCount出栈到第三层状态
    canvas.restoreToCount(3);
    Log.i(TAG, "restoreToCount--Current SaveCount = " + canvas.getSaveCount());

    canvas.translate(0, 200);

    //rectF = new RectF(0,0,600,600);
    canvas.drawBitmap(mBitmap, null, rectF, mPaint);
    //通过canvas.restoreToCount出栈到第1层(最原始的那一层)状态
    canvas.restoreToCount(1);
    Log.i(TAG, "restoreToCount--Current SaveCount = " + canvas.getSaveCount());
    canvas.drawBitmap(mBitmap, null, rectF, mPaint);
   }
 }

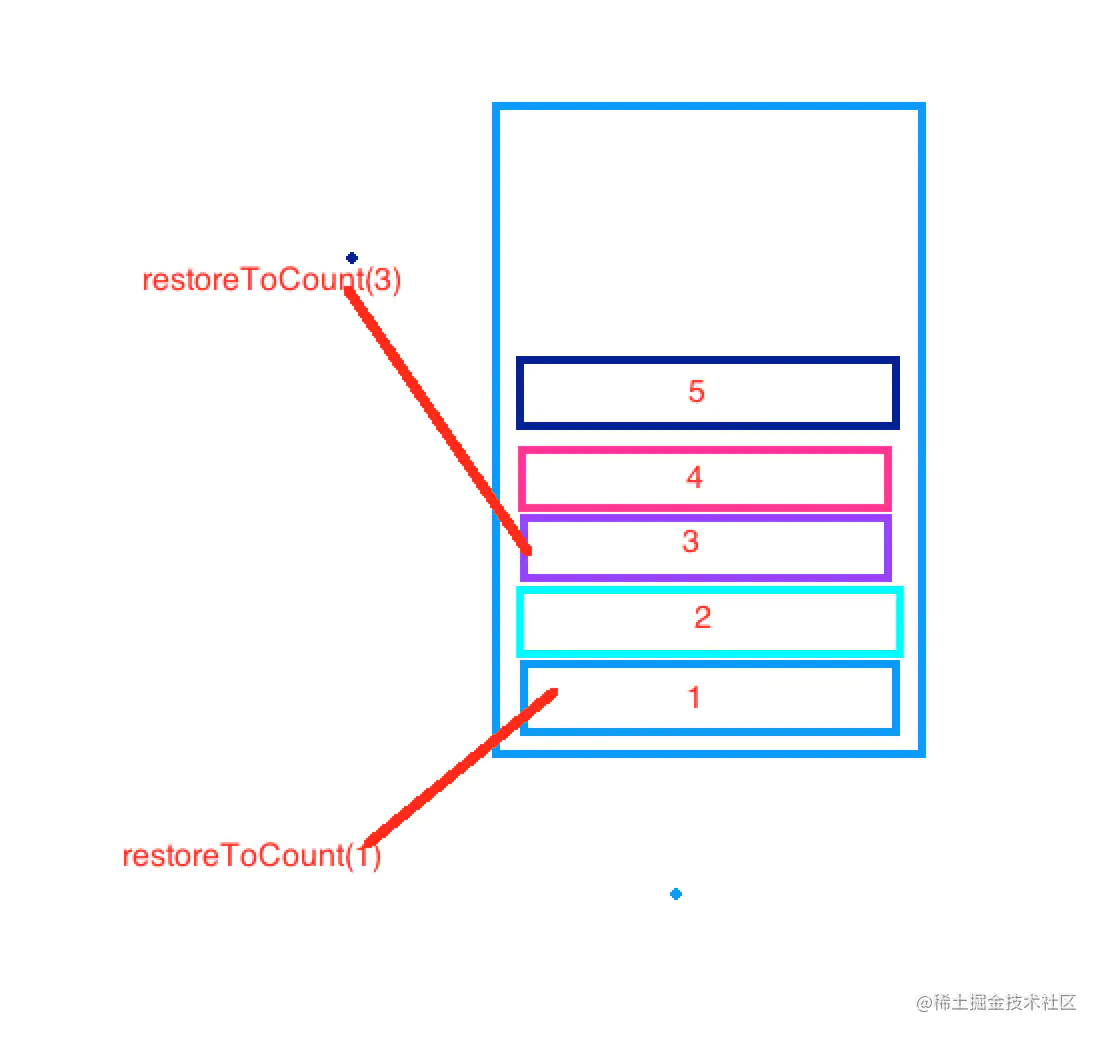

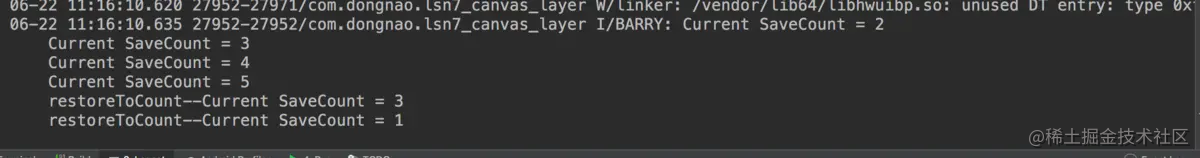

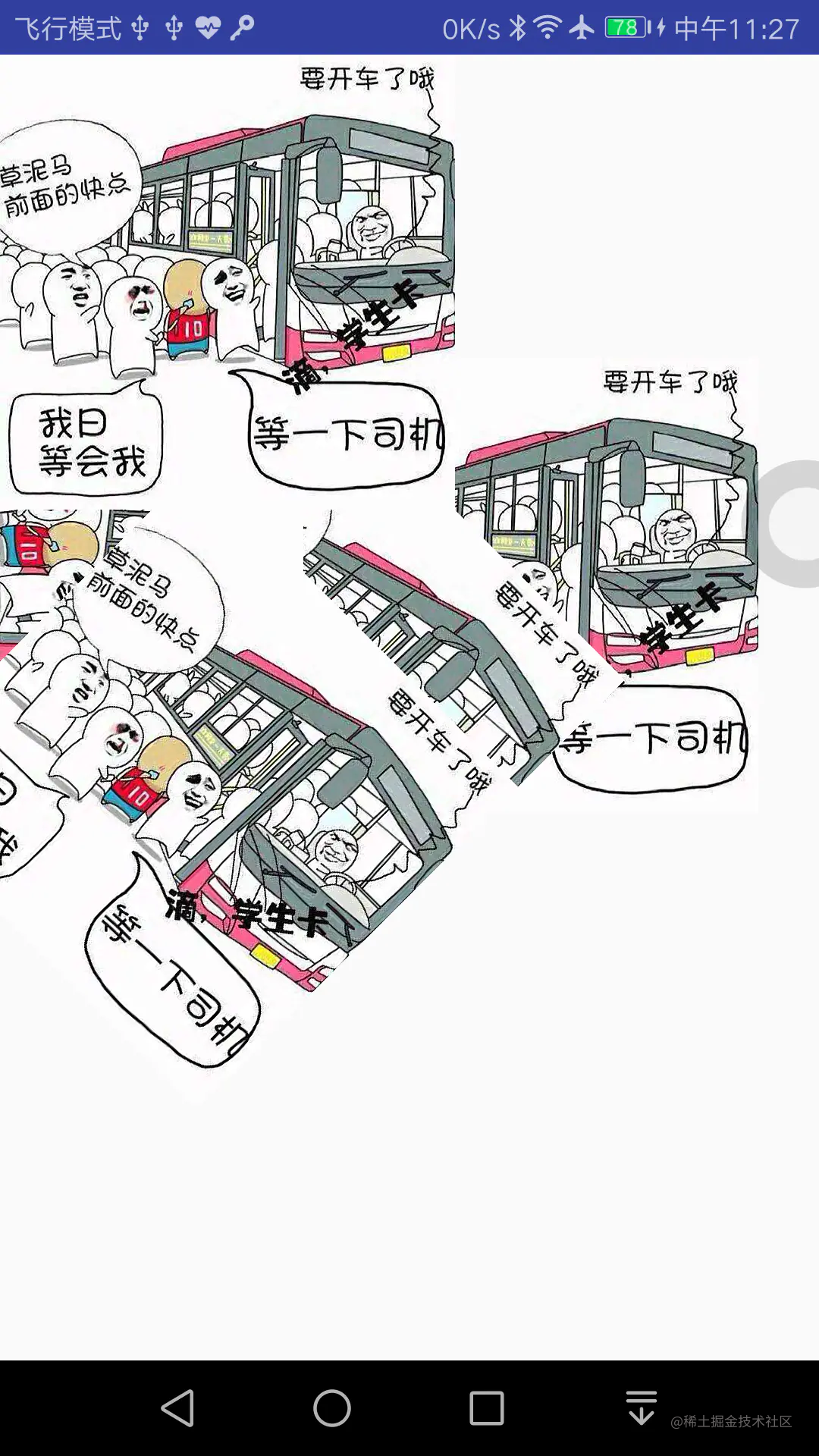

那么其实我们这样可以直接明白，每一次的save其实实际上是用了一个栈保存了我的绘图坐标系，这个栈被我们称之为状态栈起来，而我们的restore就是一个出栈的过程。save、 restore方法来保存和还原变换操作Matrix以及Clip剪裁

3.2 Layer栈

在我们的canvas当中，提供了一个saveLayer的api主要做用是用来新建一个图层，后续的绘图操作都在新建的layer上面进行，当我们调用restore 或者 restoreToCount 时更新到对应的图层和画布上

下面通过这段测试代码的效果我们来验证当前的结论

public class MyView extends View {

Paint mPaint;
float mItemSize = 0;
float mItemHorizontalOffset = 0;
float mItemVerticalOffset = 0;
float mCircleRadius = 0;
float mRectSize = 0;
int mCircleColor = 0xffffcc44;//黄色
int mRectColor = 0xff66aaff;//蓝色
float mTextSize = 25;

private static final Xfermode[] sModes = {
        new PorterDuffXfermode(PorterDuff.Mode.CLEAR),
        new PorterDuffXfermode(PorterDuff.Mode.SRC),
        new PorterDuffXfermode(PorterDuff.Mode.DST),
        new PorterDuffXfermode(PorterDuff.Mode.SRC_OVER),
        new PorterDuffXfermode(PorterDuff.Mode.DST_OVER),
        new PorterDuffXfermode(PorterDuff.Mode.SRC_IN),
        new PorterDuffXfermode(PorterDuff.Mode.DST_IN),
        new PorterDuffXfermode(PorterDuff.Mode.SRC_OUT),
        new PorterDuffXfermode(PorterDuff.Mode.DST_OUT),
        new PorterDuffXfermode(PorterDuff.Mode.SRC_ATOP),
        new PorterDuffXfermode(PorterDuff.Mode.DST_ATOP),
        new PorterDuffXfermode(PorterDuff.Mode.XOR),
        new PorterDuffXfermode(PorterDuff.Mode.DARKEN),
        new PorterDuffXfermode(PorterDuff.Mode.LIGHTEN),
        new PorterDuffXfermode(PorterDuff.Mode.MULTIPLY),
        new PorterDuffXfermode(PorterDuff.Mode.SCREEN)
};

private static final String[] sLabels = {
        "Clear", "Src", "Dst", "SrcOver",
        "DstOver", "SrcIn", "DstIn", "SrcOut",
        "DstOut", "SrcATop", "DstATop", "Xor",
        "Darken", "Lighten", "Multiply", "Screen"
};

public MyView(Context context) {
    super(context);
    init(null, 0);
}

public MyView(Context context, AttributeSet attrs) {
    super(context, attires
    init(attrs, 0);
}

public MyView(Context context, AttributeSet attrs, int defStyle) {
    super(context, attrs, defStyle);
    init(attrs, defStyle);
}

private void init(AttributeSet attrs, int defStyle) {
    if(Build.VERSION.SDK_INT >= 11){
        setLayerType(LAYER_TYPE_SOFTWARE, null);
    }
    mPaint = new Paint(Paint.ANTI_ALIAS_FLAG);
    mPaint.setTextSize(mTextSize);
    mPaint.setTextAlign(Paint.Align.CENTER);
    mPaint.setStrokeWidth(2);
}

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    //设置背景色
    canvas.drawARGB(255, 139, 197, 186);

    int canvasWidth = canvas.getWidth();
    int canvasHeight = canvas.getHeight();

    for(int row = 0; row < 4; row++){
        for(int column = 0; column < 4; column++){
            canvas.save();
            //此处是建立新的图层
            int layer = canvas.saveLayer(0, 0, canvasWidth, canvasHeight, null, Canvas.ALL_SAVE_FLAG);
            mPaint.setXfermode(null);
            int index = row * 4 + column;
            float translateX = (mItemSize + mItemHorizontalOffset) * column;
            float translateY = (mItemSize + mItemVerticalOffset) * row;
            canvas.translate(translateX, translateY);
            //画文字
            String text = sLabels[index];
            mPaint.setColor(Color.BLACK);
            float textXOffset = mItemSize / 2;
            float textYOffset = mTextSize + (mItemVerticalOffset - mTextSize) / 2;
            canvas.drawText(text, textXOffset, textYOffset, mPaint);
            canvas.translate(0, mItemVerticalOffset);
            //画边框
            mPaint.setStyle(Paint.Style.STROKE);
            mPaint.setColor(0xff000000);
            canvas.drawRect(2, 2, mItemSize - 2, mItemSize - 2, mPaint);
            mPaint.setStyle(Paint.Style.FILL);
            //画圆
            mPaint.setColor(mCircleColor);
            float left = mCircleRadius + 3;
            float top = mCircleRadius + 3;
            canvas.drawCircle(left, top, mCircleRadius, mPaint);
            mPaint.setXfermode(sModes[index]);
            //画矩形
            mPaint.setColor(mRectColor);
            float rectRight = mCircleRadius + mRectSize;
            float rectBottom = mCircleRadius + mRectSize;
            canvas.drawRect(left, top, rectRight, rectBottom, mPaint);
            mPaint.setXfermode(null);
            //canvas.restore();
            canvas.restoreToCount(layer);
        }
    }
}

@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
    super.onSizeChanged(w, h, oldw, old);)
    mItemSize = w / 4.5f;
    mItemHorizontalOffset = mItemSize / 6;
    mItemVerticalOffset = mItemSize * 0.426f;
    mCircleRadius = mItemSize / 3;
    mRectSize = mItemSize * 0.6f;
}
}

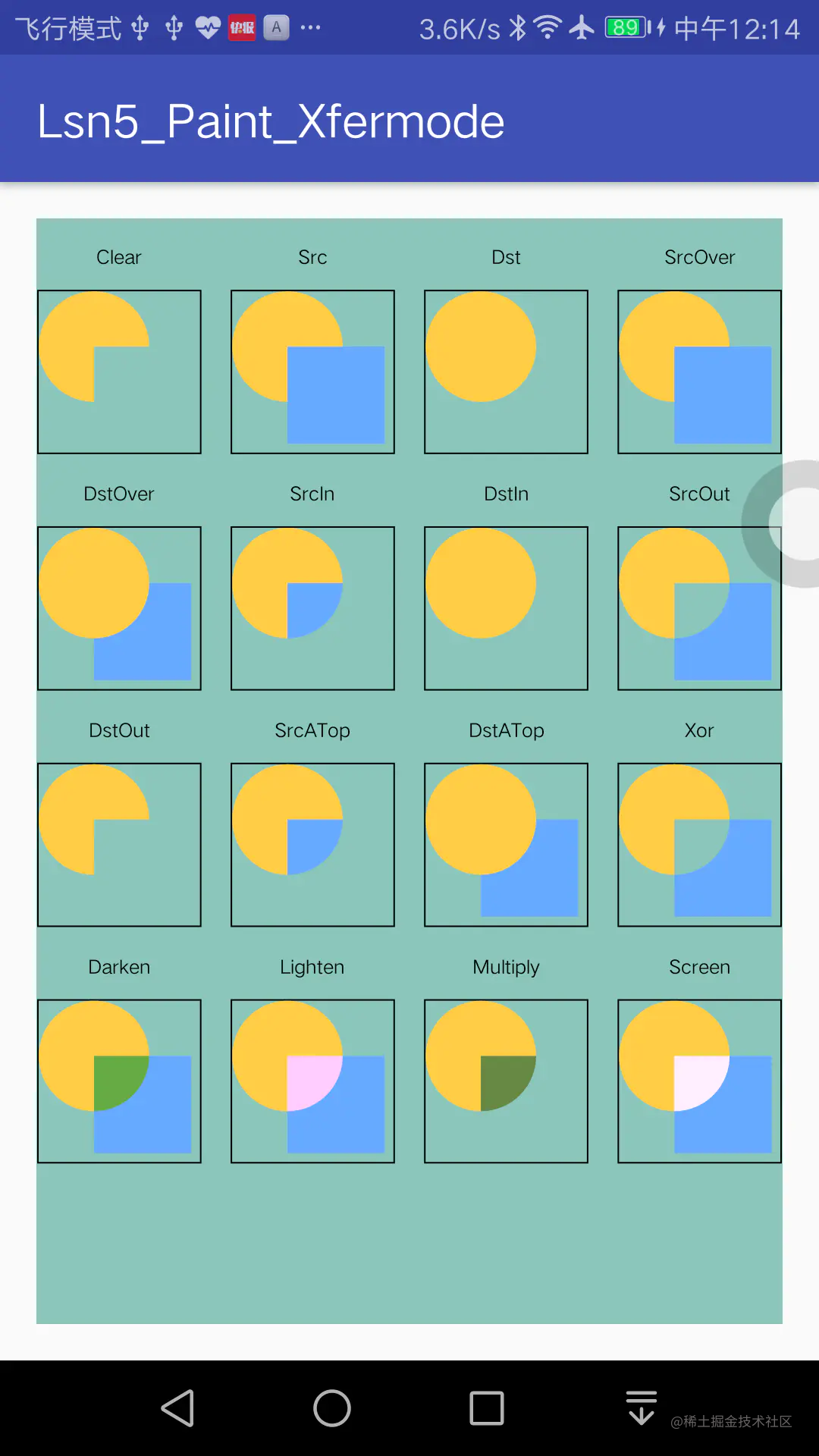

没有加saveLayer的效果

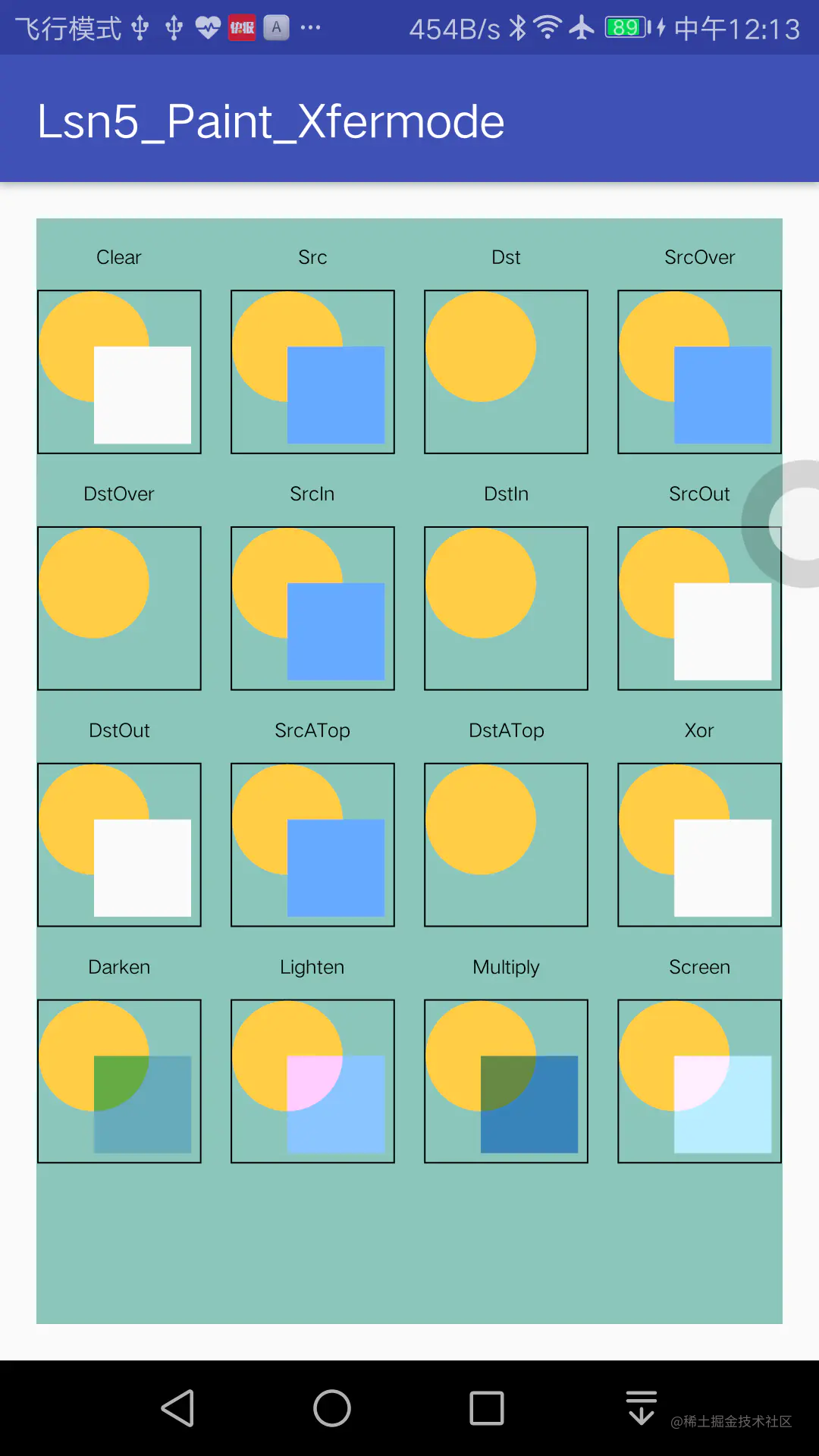

加了saveLayer的效果

这段代码我们可以看到，其实实际上就是我们之前的文章当中，xfermode的演示代码，而在这段代码当中我才用了saveLayer进行操作，通过上面两个结果，一个是我加了saveLayer的，一个是没加的，那么从中我门可以明显看到在没有加的时候，xfermode的像素输出效果直接将外层背景色也给清空了，而加入之后没有，那么其实我们可以很明显的明白如果用了layer那么其实实际上我们是在当前这个canvas图形上面新建了一个图层当我们调用restore 或者 restoreToCount 时我们的绘制会更新到当前图层

那么这个时候我们来详细分析saveLayer的参数

canvas.saveLayer(0, 0, canvasWidth, canvasHeight, null, Canvas.ALL_SAVE_FLAG);
/**
 * Helper version of saveLayer() that takes 4 values rather than a RectF.
 *
 * @deprecated Use {@link #saveLayer(float, float, float, float, Paint)} instead.
 */
public int saveLayer(float left, float top, float right, float bottom, @Nullable Paint paint,
        @Saveflags int saveFlags) {
    return nSaveLayer(mNativeCanvasWrapper, left, top, right, bottom,
            paint != null ? paint.getNativeInstance() : 0,
            saveFlags);
}

通过上诉方法的注释，以及代码我们明显知道，前面四个参数，为上下左右四个点构成一个图层区，Paint画笔也可以继承过来，而最后一个参数表示的是我们当前的保存形式，总共下面6种，这六个模式其实实际上讲的就是告诉canvas当前保存那些信息

MATRIX_SAVE_FLAG：只保存图层的matrix矩阵 save，saveLayer
CLIP_SAVE_FLAG：只保存大小信息 save，saveLayer
HAS_ALPHA_LAYER_SAVE_FLAG：表明该图层有透明度，和下面的标识冲突，都设置时以下面的标志为准
FULL_COLOR_LAYER_SAVE_FLAG：完全保留该图层颜色（和上一图层合并时，清空上一图层的重叠区域，保留该图层的颜色）
CLIP_TO_LAYER_SAVE_：创建图层时，会把canvas（所有图层）裁剪到参数指定的范围，如果省略这个flag将导致图层开销巨大（实际上图层没有裁剪，与原图层一样大）
ALL_SAVE_FLAG：保存所有信息 save，saveLayer

从源码当中我发现其他几种模式在高版本当中已经剔除，只保留了一种。就是我门的all_save_flag

  /** @hide */
@IntDef(flag = true,
        value = {
            ALL_SAVE_FLAG
        })
@Retention(RetentionPolicy.SOURCE)
public @interface Saveflags {}

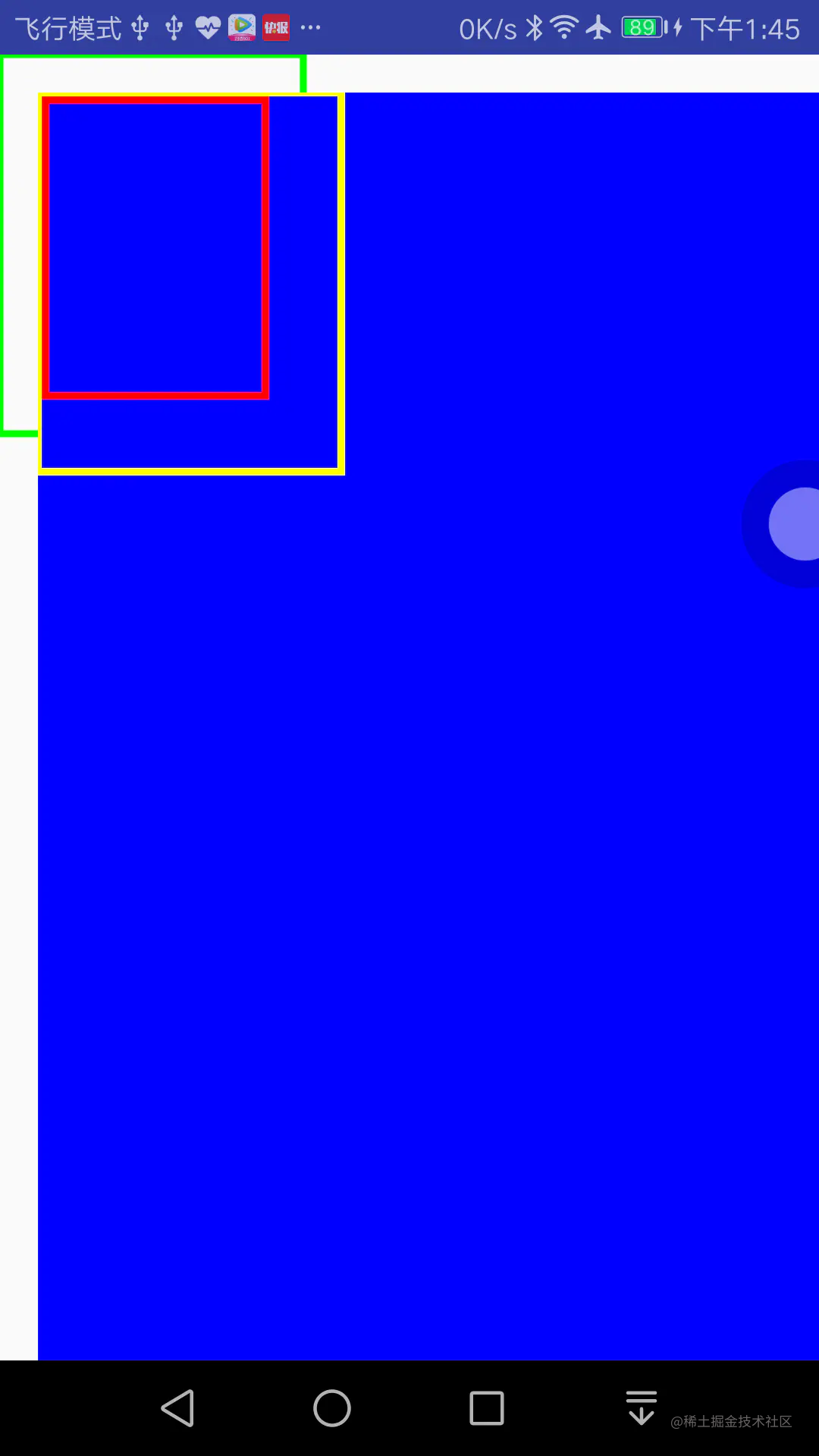

那么这个时候我们来测试一下

 public class MyView3 extends View {

public MyView3(Context context) {
    super(context);
}

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);

    RectF rectF = new RectF(0,0,400,500);
    Paint paint = new Paint();
    paint.setStyle(Paint.Style.STROKE);
    paint.setStrokeWidth(10);
    paint.setColor(Color.GREEN);

    canvas.drawRect(rectF, paint);
    canvas.translate(50,50);

    canvas.saveLayer(0,0,canvas.getWidth(),canvas.getHeight(),null,Canvas.ALL_SAVE_FLAG);
    //canvas.save();
    canvas.drawColor(Color.BLUE);// 通过drawColor可以发现saveLayer是新建了一个图层，
                                // 同时结合Lsn5的16种Xfermode叠加形式Demo可以验证是新建的透明图层
    paint.setColor(Color.YELLOW);
    canvas.drawRect(rectF,paint);
    //canvas.restore();
    canvas.restore();

    RectF rectF1 = new RectF(10,10,300,400);
    paint.setColor(Color.RED);
    canvas.drawRect(rectF1,paint);

}

加了saveLayer

没加saveLayer

那么这段代码也验证了我们上诉的理论，在加了saveLayer之后，背景色被绘制到了另外一个图层导致前面有一节空白的，同时也得出了一个有趣的结论，貌似，平移操作也被继承了,其实这里我们的出一个结论saveLayer会将之前的一些Canvas状态操作延续过来。这里是通过之前的最后一个参数设置成ALL_SAVE_FLAG完成。他在新建图层的时候完成了保留当前所有信息状态的操作.

总结

Canvas里面牵扯两种坐标系： Canvas自己的坐标系、绘图坐标系

Canvas的坐标系：它就在View的左上角，做坐标原点往右是X轴正半轴，往下是Y轴的正半轴，有且只有一个，唯一不变
绘图坐标系：它不是唯一不变的，它与Canvas的Matrix有关系，当Matrix发生改变的时候，绘图坐标系对应的进行改变，同时这个过程是不可逆的（save和restore方法来保存和还原变化操作），Matrix又是通过我们设置translate、rotate、scale、skew来进行改变的

Canvas的状态保存---状态栈、Layer栈

状态栈-- save、 restore方法来保存和还原变换操作Matrix以及Clip剪裁，也可以通过restoretoCount直接还原到对应栈的保存状态
Layer栈--- saveLayer的时候都会新建一个透明的图层（离屏Bitmap-离屏缓冲），并且会将saveLayer之前的一些Canvas操作延续过来。后续的绘图操作都在新建的layer上面进行，当我们调用restore 或者 restoreToCount 时更新到对应的图层和画布上

看完三件事❤️

如果你觉得这篇内容对你还蛮有帮助，我想邀请你帮我三个小忙：

点赞，转发，有你们的『点赞和评论』，才是我创造的动力。
关注公众号 『小新聊Android 』，不定期分享原创知识。
同时可以期待后续文章ing🚀
公众号回复【666】扫码还可拿到Android进阶学习资料包

- END -

本文分享自微信公众号 - 小新聊Android（gh_44b363ab5571）。
如有侵权，请联系 support@oschina.cn 删除。
本文参与“OSC源创计划”，欢迎正在阅读的你也加入，一起分享。

微信关注我们

原文链接：https://my.oschina.net/u/5032144/blog/5262397

转载内容版权归作者及来源网站所有！

低调大师中文资讯倾力打造互联网数据资讯、行业资源、电子商务、移动互联网、网络营销平台。持续更新报道IT业界、互联网、市场资讯、驱动更新,是最及时权威的产业资讯及硬件资讯报道平台。

任由文字肆意流淌，更自由的开源 Markdown 编辑器

对于创作平台来说内容编辑器是十分重要的功能，强大的编辑器可以让创作者专注于创作“笔”下生花。而最好取悦程序员创作者的方法之一就是支持 Markdown 写作，因为大多数程序员都是用 Markdown 来写文章。 Markdown 作为程序员写作的心头爱，有很多优点：通过语法实现排版，不需要点选手动设置样式快速实现复杂内容，如：代码块、超链接、公式等让创作者有更多时间专注于内容但，同样的也有些缺点：有一定的学习门槛，对于非程序员不太友好看原文档就像看“代码”，预览效果需要工具或编辑器支持那有没有能够即保留 Markdown 带来的便利，同时又降低门槛的办法呢？大多数老玩家会脱口而出：Typora Typora 直接使用完全没有问题，但由于它没有开源。如果想在自己的项目实现类似的 Markdown 编辑器，就需要另寻方案了。如果你正在寻找功能强大、易于接入、所见即所得的 Markdown 编辑器、组件、插件，就请花 5 分钟读完本文！接下来 HelloGitHub 带来的开源项目完全满足上述需求。Milkdown 一款高颜值+自由（插件）的所见即所得，集合 Markdow...

2021-09-15

636

现代互联网时代，打开一个Web平台，是留下还是离开，只需要 1 分钟，因此前端的性能优化至关重要。由于前端优化不佳，大多数网站无法提供令人满意的用户体验，最常见的情况是数据加载和图像优化不佳，本文分享几个优化策略。资源最小化资源（静态资源）压缩是指从 HTML、CSS 和 JavaScript 中删除不需要加载的不必要的冗余数据的过程。这包括删除代码注释和格式、空白字符、未使用的代码、换行符等。缩小 HTML、CSS 和 JavaScript 将加快前端加载时间，因为它减少了需要从服务器请求的代码量。生成 HTML、CSS 和 JavaScript 代码的优化版本可以借助工具，如下： HTML: PageSpeed Insights 、HTML Minifier。 CSS： cssmin.js、Chrome Dev Tools 中的 Coverage 工具、YUI Compressor。 JavaScript： JSMin、Chrome Dev Tools 中的 Coverage 工具。压缩文件对于WEB项目，文件越大，加载所需的时间就越长，现代WEB平台通常有大量的 H...

2021-09-15

581

资源下载

更多资源

优质分享App

近一个月的开发和优化，本站点的第一个app全新上线。该app采用极致压缩，本体才4.36MB。系统里面做了大量数据访问、缓存优化。方便用户在手机上查看文章。后续会推出HarmonyOS的适配版本。

腾讯云软件源

为解决软件依赖安装时官方源访问速度慢的问题，腾讯云为一些软件搭建了缓存服务。您可以通过使用腾讯云软件源站来提升依赖包的安装速度。为了方便用户自由搭建服务架构，目前腾讯云软件源站支持公网访问和内网访问。

Spring

Spring框架（Spring Framework）是由Rod Johnson于2002年提出的开源Java企业级应用框架，旨在通过使用JavaBean替代传统EJB实现方式降低企业级编程开发的复杂性。该框架基于简单性、可测试性和松耦合性设计理念，提供核心容器、应用上下文、数据访问集成等模块，支持整合Hibernate、Struts等第三方框架，其适用范围不仅限于服务器端开发，绝大多数Java应用均可从中受益。

Rocky Linux

Rocky Linux（中文名：洛基）是由Gregory Kurtzer于2020年12月发起的企业级Linux发行版，作为CentOS稳定版停止维护后与RHEL（Red Hat Enterprise Linux）完全兼容的开源替代方案，由社区拥有并管理，支持x86_64、aarch64等架构。其通过重新编译RHEL源代码提供长期稳定性，采用模块化包装和SELinux安全架构，默认包含GNOME桌面环境及XFS文件系统，支持十年生命周期更新。
