FFmpeg + OpenGLES 实现视频解码播放和视频滤镜

2020-08-18 677

FFmpeg 开发系列连载：

前面 Android FFmpeg 开发系列文章中，我们已经利用 FFmpeg 的解码功能和 ANativeWindow 的渲染功能，实现了的视频的解码播放。

但是，当你想为播放器做一些视频滤镜时，如加水印、旋转缩放等效果，使用 OpenGL ES 实现起来就极为方便。

1

OpenGL ES 渲染解码帧

经过上面几节的介绍，我们对音视频的解码过程已经比较熟悉了。本文要用 OpenGL 实现视频的渲染，这里再回顾下视频的解码流程：

从流程图中可以看出，解码一帧图像后，首先将对图像进行格式转换，转换成 RGBA 格式，使用 OpenGL 或 ANativeWindow 可以直接进行渲染。

当然，使用 OpenGL 进行渲染时，为了提升性能，可以将格式转换放到 GPU 上来做（即 shader 实现 YUV 到 RGB 的转换），也可以使用 OES 纹理直接接收 YUV 图像数据，这里就不进行展开讲了。

了解视频解码到渲染的流程之后，我们就可以构建 OpenGL 渲染环境。

从之前介绍 EGL 的文章中，我们知道在使用 OpenGL API 之前，必须要先利用 EGL 创建好 OpenGL 的渲染上下文环境。至于 EGL 怎么使用，可以参考文章你还不知道 OpenGLES 与 EGL 的关系。

由于本文是面向初学者快速上手 FFmpeg 开发，我们直接利用 Android GLSurfaceView 类创建 OpenGL 渲染环境，GLSurfaceView 类已经封装了 EGL 创建渲染上下文的操作，并启动了一个独立的渲染线程，完全符合我们渲染视频解码帧的需求。

实际上，GLSurfaceView 类在生产开发中可以满足绝大多数的屏幕渲染场景，一般要实现多线程渲染的时候才需要我们单独操作 EGL 的接口。

那么，你肯定会有疑问：GLSurfaceView 是 Java 的类，难道要将 Native 层解码后的视频图像传到 Java 层再进行渲染吗？大可不必，我们只需要将 Java 层的调用栈通过 JNI 延伸到 Native 层即可。

GLSurfaceView 类 Renderer 接口对应渲染的三个关键函数，我们通过 JNI 延伸到 Native 层：

    @Override
    public void onSurfaceCreated(GL10 gl10, EGLConfig eglConfig) {
        FFMediaPlayer.native_OnSurfaceCreated();
    }

    @Override
    public void onSurfaceChanged(GL10 gl10, int w, int h) {
        FFMediaPlayer.native_OnSurfaceChanged(w, h);
    }

    @Override
    public void onDrawFrame(GL10 gl10) {
        FFMediaPlayer.native_OnDrawFrame();
    }

    //for video openGL render
    public static native void native_OnSurfaceCreated();
    public static native void native_OnSurfaceChanged(int width, int height);
    public static native void native_OnDrawFrame();

然后，我们在 Native 层创建一个 OpenGLRender 类来用来管理 OpenGL 的渲染。

//接口
class VideoRender {
public:
    virtual ~VideoRender(){}
    virtual void Init(int videoWidth, int videoHeight, int *dstSize) = 0;
    virtual void RenderVideoFrame(NativeImage *pImage) = 0;
    virtual void UnInit() = 0;
};

//OpenGLRender 类定义
class OpenGLRender: public VideoRender{
public:
    virtual void Init(int videoWidth, int videoHeight, int *dstSize);
    virtual void RenderVideoFrame(NativeImage *pImage);
    virtual void UnInit();

    //对应 Java 层 GLSurfaceView.Renderer 的三个接口
    void OnSurfaceCreated();
    void OnSurfaceChanged(int w, int h);
    void OnDrawFrame();

    //静态实例管理
    static OpenGLRender *GetInstance();
    static void ReleaseInstance();

    //设置变换矩阵，控制图像的旋转缩放
    void UpdateMVPMatrix(int angleX, int angleY, float scaleX, float scaleY);

private:
    OpenGLRender();
    virtual ~OpenGLRender();

    static std::mutex m_Mutex;
    static OpenGLRender* s_Instance;
    GLuint m_ProgramObj = GL_NONE;
    GLuint m_TextureId;
    GLuint m_VaoId;
    GLuint m_VboIds[3];
    NativeImage m_RenderImage;
    glm::mat4 m_MVPMatrix;//变换矩阵
};

OpenGLRender 类的完整实现。

#include "OpenGLRender.h"
#include <GLUtils.h>
#include <gtc/matrix_transform.hpp>

OpenGLRender* OpenGLRender::s_Instance = nullptr;
std::mutex OpenGLRender::m_Mutex;

static char vShaderStr[] =
        "#version 300 es\n"
        "layout(location = 0) in vec4 a_position;\n"
        "layout(location = 1) in vec2 a_texCoord;\n"
        "uniform mat4 u_MVPMatrix;\n"
        "out vec2 v_texCoord;\n"
        "void main()\n"
        "{\n"
        "    gl_Position = u_MVPMatrix * a_position;\n"
        "    v_texCoord = a_texCoord;\n"
        "}";

static char fShaderStr[] =
        "#version 300 es\n"
        "precision highp float;\n"
        "in vec2 v_texCoord;\n"
        "layout(location = 0) out vec4 outColor;\n"
        "uniform sampler2D s_TextureMap;//采样器\n"
        "void main()\n"
        "{\n"
        "    outColor = texture(s_TextureMap, v_texCoord);\n"
        "}";

GLfloat verticesCoords[] = {
        -1.0f,  1.0f, 0.0f,  // Position 0
        -1.0f, -1.0f, 0.0f,  // Position 1
        1.0f,  -1.0f, 0.0f,  // Position 2
        1.0f,   1.0f, 0.0f,  // Position 3
};

GLfloat textureCoords[] = {
        0.0f,  0.0f,        // TexCoord 0
        0.0f,  1.0f,        // TexCoord 1
        1.0f,  1.0f,        // TexCoord 2
        1.0f,  0.0f         // TexCoord 3
};

GLushort indices[] = { 0, 1, 2, 0, 2, 3 };

OpenGLRender::OpenGLRender() {

}

OpenGLRender::~OpenGLRender() {
    // 释放缓存图像
    NativeImageUtil::FreeNativeImage(&m_RenderImage);

}

//初始化视频图像的宽和高
void OpenGLRender::Init(int videoWidth, int videoHeight, int *dstSize) {
    LOGCATE("OpenGLRender::InitRender video[w, h]=[%d, %d]", videoWidth, videoHeight);
    std::unique_lock<std::mutex> lock(m_Mutex);
    m_RenderImage.format = IMAGE_FORMAT_RGBA;
    m_RenderImage.width = videoWidth;
    m_RenderImage.height = videoHeight;
    dstSize[0] = videoWidth;
    dstSize[1] = videoHeight;
    m_FrameIndex = 0;

}

// 接收解码后的视频帧
void OpenGLRender::RenderVideoFrame(NativeImage *pImage) {
    LOGCATE("OpenGLRender::RenderVideoFrame pImage=%p", pImage);
    if(pImage == nullptr || pImage->ppPlane[0] == nullptr)
        return;
    //加互斥锁，解码线程和渲染线程是 2 个不同的线程，避免数据访问冲突
    std::unique_lock<std::mutex> lock(m_Mutex);
    if(m_RenderImage.ppPlane[0] == nullptr)
    {
        NativeImageUtil::AllocNativeImage(&m_RenderImage);
    }

    NativeImageUtil::CopyNativeImage(pImage, &m_RenderImage);
}

void OpenGLRender::UnInit() {

}

// 设置变换矩阵，控制图像的旋转缩放
void OpenGLRender::UpdateMVPMatrix(int angleX, int angleY, float scaleX, float scaleY)
{
    angleX = angleX % 360;
    angleY = angleY % 360;

    //转化为弧度角
    float radiansX = static_cast<float>(MATH_PI / 180.0f * angleX);
    float radiansY = static_cast<float>(MATH_PI / 180.0f * angleY);
    // Projection matrix
    glm::mat4 Projection = glm::ortho(-1.0f, 1.0f, -1.0f, 1.0f, 0.1f, 100.0f);
    //glm::mat4 Projection = glm::frustum(-ratio, ratio, -1.0f, 1.0f, 4.0f, 100.0f);
    //glm::mat4 Projection = glm::perspective(45.0f,ratio, 0.1f,100.f);

    // View matrix
    glm::mat4 View = glm::lookAt(
            glm::vec3(0, 0, 4), // Camera is at (0,0,1), in World Space
            glm::vec3(0, 0, 0), // and looks at the origin
            glm::vec3(0, 1, 0)  // Head is up (set to 0,-1,0 to look upside-down)
    );

    // Model matrix
    glm::mat4 Model = glm::mat4(1.0f);
    Model = glm::scale(Model, glm::vec3(scaleX, scaleY, 1.0f));
    Model = glm::rotate(Model, radiansX, glm::vec3(1.0f, 0.0f, 0.0f));
    Model = glm::rotate(Model, radiansY, glm::vec3(0.0f, 1.0f, 0.0f));
    Model = glm::translate(Model, glm::vec3(0.0f, 0.0f, 0.0f));

    m_MVPMatrix = Projection * View * Model;

}

void OpenGLRender::OnSurfaceCreated() {
    LOGCATE("OpenGLRender::OnSurfaceCreated");

    m_ProgramObj = GLUtils::CreateProgram(vShaderStr, fShaderStr);
    if (!m_ProgramObj)
    {
        LOGCATE("OpenGLRender::OnSurfaceCreated create program fail");
        return;
    }

    glGenTextures(1, &m_TextureId);
    glBindTexture(GL_TEXTURE_2D, m_TextureId);
    glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP_TO_EDGE);
    glTexParameterf(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);
    glBindTexture(GL_TEXTURE_2D, GL_NONE);

    // Generate VBO Ids and load the VBOs with data
    glGenBuffers(3, m_VboIds);
    glBindBuffer(GL_ARRAY_BUFFER, m_VboIds[0]);
    glBufferData(GL_ARRAY_BUFFER, sizeof(verticesCoords), verticesCoords, GL_STATIC_DRAW);

    glBindBuffer(GL_ARRAY_BUFFER, m_VboIds[1]);
    glBufferData(GL_ARRAY_BUFFER, sizeof(textureCoords), textureCoords, GL_STATIC_DRAW);

    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_VboIds[2]);
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

    // Generate VAO Id
    glGenVertexArrays(1, &m_VaoId);
    glBindVertexArray(m_VaoId);

    glBindBuffer(GL_ARRAY_BUFFER, m_VboIds[0]);
    glEnableVertexAttribArray(0);
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 3 * sizeof(GLfloat), (const void *)0);
    glBindBuffer(GL_ARRAY_BUFFER, GL_NONE);

    glBindBuffer(GL_ARRAY_BUFFER, m_VboIds[1]);
    glEnableVertexAttribArray(1);
    glVertexAttribPointer(1, 2, GL_FLOAT, GL_FALSE, 2 * sizeof(GLfloat), (const void *)0);
    glBindBuffer(GL_ARRAY_BUFFER, GL_NONE);

    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, m_VboIds[2]);

    glBindVertexArray(GL_NONE);

    UpdateMVPMatrix(0, 0, 1.0f, 1.0f);
}

void OpenGLRender::OnSurfaceChanged(int w, int h) {
    LOGCATE("OpenGLRender::OnSurfaceChanged [w, h]=[%d, %d]", w, h);
    m_ScreenSize.x = w;
    m_ScreenSize.y = h;
    glViewport(0, 0, w, h);
    glClearColor(1.0f, 1.0f, 1.0f, 1.0f);
}

void OpenGLRender::OnDrawFrame() {
    glClear(GL_COLOR_BUFFER_BIT);
    if(m_ProgramObj == GL_NONE || m_TextureId == GL_NONE || m_RenderImage.ppPlane[0] == nullptr) return;
    LOGCATE("OpenGLRender::OnDrawFrame [w, h]=[%d, %d]", m_RenderImage.width, m_RenderImage.height);
    m_FrameIndex++;

    //upload RGBA image data
    glActiveTexture(GL_TEXTURE0);
    glBindTexture(GL_TEXTURE_2D, m_TextureId);

    //加互斥锁，解码线程和渲染线程是 2 个不同的线程，避免数据访问冲突
    std::unique_lock<std::mutex> lock(m_Mutex);
    glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, m_RenderImage.width, m_RenderImage.height, 0, GL_RGBA, GL_UNSIGNED_BYTE, m_RenderImage.ppPlane[0]);
    lock.unlock();

    glBindTexture(GL_TEXTURE_2D, GL_NONE);

    // Use the program object
    glUseProgram (m_ProgramObj);

    glBindVertexArray(m_VaoId);

    GLUtils::setMat4(m_ProgramObj, "u_MVPMatrix", m_MVPMatrix);

    // Bind the RGBA map
    glActiveTexture(GL_TEXTURE0);
    glBindTexture(GL_TEXTURE_2D, m_TextureId);
    GLUtils::setFloat(m_ProgramObj, "s_TextureMap", 0);

    glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_SHORT, (const void *)0);

}

// 单例模式，全局只有一个 OpenGLRender
OpenGLRender *OpenGLRender::GetInstance() {
    if(s_Instance == nullptr)
    {
        std::lock_guard<std::mutex> lock(m_Mutex);
        if(s_Instance == nullptr)
        {
            s_Instance = new OpenGLRender();
        }

    }
    return s_Instance;
}

// 释放静态实例
void OpenGLRender::ReleaseInstance() {
    if(s_Instance != nullptr)
    {
        std::lock_guard<std::mutex> lock(m_Mutex);
        if(s_Instance != nullptr)
        {
            delete s_Instance;
            s_Instance = nullptr;
        }

    }
}

OpenGLRender 在 JNI 层的调用。

JNIEXPORT void JNICALL
Java_com_byteflow_learnffmpeg_media_FFMediaPlayer_native_1OnSurfaceCreated(JNIEnv *env,
                                                                           jclass clazz) {
    OpenGLRender::GetInstance()->OnSurfaceCreated();
}

JNIEXPORT void JNICALL
Java_com_byteflow_learnffmpeg_media_FFMediaPlayer_native_1OnSurfaceChanged(JNIEnv *env,
                                                                           jclass clazz, jint width,
                                                                           jint height) {
    OpenGLRender::GetInstance()->OnSurfaceChanged(width, height);
}

JNIEXPORT void JNICALL
Java_com_byteflow_learnffmpeg_media_FFMediaPlayer_native_1OnDrawFrame(JNIEnv *env, jclass clazz) {
    OpenGLRender::GetInstance()->OnDrawFrame();
}

简单渲染效果：

2

添加视频滤镜

这里又回到了 OpenGL ES 开发领域，对这一块感兴趣的同学可以参考这篇Android OpenGL ES 从入门到精通系统性学习教程。

利用 OpenGL 实现好视频的渲染之后，可以很方便地利用 shader 添加你想要的视频滤镜，这里我们直接可以参考相机滤镜的实现。

黑白滤镜

我们将输出视频帧的一半渲染成经典黑白风格的图像，实现的 shader 如下：

//黑白滤镜
#version 300 es
precision highp float;
in vec2 v_texCoord;
layout(location = 0) out vec4 outColor;
uniform sampler2D s_TextureMap;//采样器
void main()
{
    outColor = texture(s_TextureMap, v_texCoord);
    if(v_texCoord.x > 0.5) //将输出视频帧的一半渲染成经典黑白风格的图像
        outColor = vec4(vec3(outColor.r*0.299 + outColor.g*0.587 + outColor.b*0.114), outColor.a);
}

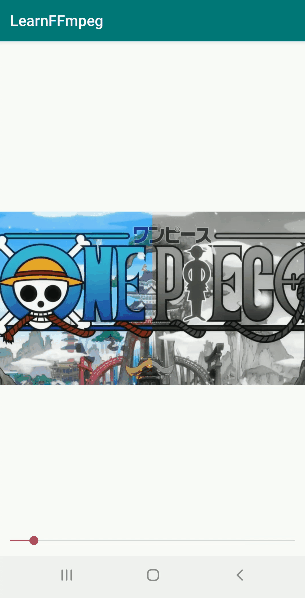

黑白滤镜的呈现效果:

动态网格

动态网格滤镜是将视频图像分成规则的网格，动态修改网格的边框宽度，实现的 shader 如下：

//dynimic mesh 动态网格
#version 300 es
precision highp float;
in vec2 v_texCoord;
layout(location = 0) out vec4 outColor;
uniform sampler2D s_TextureMap;//采样器
uniform float u_Offset;
uniform vec2 u_TexSize;
void main()
{
    vec2 imgTexCoord = v_texCoord * u_TexSize;
    float sideLength = u_TexSize.y / 6.0;
    float maxOffset = 0.15 * sideLength;
    float x = mod(imgTexCoord.x, floor(sideLength));
    float y = mod(imgTexCoord.y, floor(sideLength));

    float offset = u_Offset * maxOffset;

    if(offset <= x
    && x <= sideLength - offset
    && offset <= y
    && y <= sideLength - offset)
    {
        outColor = texture(s_TextureMap, v_texCoord);
    }
    else
    {
        outColor = vec4(1.0, 1.0, 1.0, 1.0);
    }
}

动态网格滤镜的渲染过程：

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, m_TextureId);

std::unique_lock<std::mutex> lock(m_Mutex);
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA, m_RenderImage.width, m_RenderImage.height, 0, GL_RGBA, GL_UNSIGNED_BYTE, m_RenderImage.ppPlane[0]);
lock.unlock();

glBindTexture(GL_TEXTURE_2D, GL_NONE);

//指定着色器程序
glUseProgram (m_ProgramObj);

//绑定 VAO
glBindVertexArray(m_VaoId);

//传入变换矩阵
GLUtils::setMat4(m_ProgramObj, "u_MVPMatrix", m_MVPMatrix);

//绑定纹理
glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, m_TextureId);
GLUtils::setFloat(m_ProgramObj, "s_TextureMap", 0);

//设置偏移量
float offset = (sin(m_FrameIndex * MATH_PI / 25) + 1.0f) / 2.0f;
GLUtils::setFloat(m_ProgramObj, "u_Offset", offset);

//设置图像尺寸
GLUtils::setVec2(m_ProgramObj, "u_TexSize", vec2(m_RenderImage.width, m_RenderImage.height));

glDrawElements(GL_TRIANGLES, 6, GL_UNSIGNED_SHORT, (const void *)0);

动态网格滤镜的呈现效果:

缩放和旋转

我们在 GLSurfaceView 监听用户的滑动和缩放手势，控制 OpenGLRender 的变换矩阵，从而实现视频图像的旋转和缩放。

--- END ---

成为优秀自动化测试工程师的7个步骤

“测试自动化测试工程师可以将你从充满代码的世界中拯救出来。” 企业完全同意这一说法，这就是您在自动化测试行业中看到大量就业机会的原因。我在Quora上收到了很多与自动化测试中的职业选择相关的答案请求，以及人们如何在有或没有手动测试经验的情况下适应自动化测试。在这里，我将详细解释成为测试自动化工程师的七个最重要的步骤。因此，所有希望将职业转向自动化测试的人都要注意所有这些。 1. 不要忽视手动测试虽然我了解公司正在转向无代码自动化测试工具，达到专家级别并跟上行业自动化测试工程师的竞争，但最初要关注手动测试概念非常重要。首先，我想强调使用手动和自动测试的事实。有关何时使用手动测试以及何时使用自动化测试的文章可以帮助您了解它们之间的区别。一旦掌握了这些差异，您就会明白自动化测试肯定是手动测试的替代品，但仅限于某种程度。所以，你无法避免编码。这一点非常清楚，自动化测试适用于经验丰富的手动测试仪。 2. 拥有优秀的技术编程技能大多数测试新人问我： “我可以学习没有编程技能的自动化测试吗？” “你需要编码技巧来学习自动化测试吗？” 提出转向自动化测试的想法的大多数人希望跳过编码部分。要...

2020-08-18

586

点击上面"脑机接口社区"关注我们更多技术干货第一时间送达在前面我们介绍过Evoked的数据结构以及如何创建Evoked对象《Python-EEG工具库MNE中文教程(4)-MNE中数据结构Evoked及其对象创建》以及上文介绍了Evoked的数据可视化《Python-可视化Evoked数据》。今天接着介绍Evoked数据的地形图可视化。首先还是先介绍一下Evoked结构： Evoked结构 Evoked potential(EP)诱发电位或诱发反应是指在出现诸如闪光或纯音之类的刺激后，从人类或其他动物的神经系统，特别是大脑的特定部分记录的特定模式的电位。不同形式和类型的刺激会产生不同类型的电位。诱发电位振幅往往较低，从小于1微伏到数微伏不等，而脑电图为数十微伏，肌电图为毫伏，心电图通常接近20毫伏。为了在EEG、ECG、EMG等生物信号和环境噪声的背景下解决这些低幅度电位，通常需要对信号进行平均。信号被时间锁定在刺激上，大部分噪声是随机产生的，这样就可以通过对重复响应来平均掉噪声。诱发电位(Evoked)结构主要用于存储实验期间的平均数据，在MNE中，创建Evoked对象通...

2020-08-18

1041

资源下载

更多资源

腾讯云软件源

为解决软件依赖安装时官方源访问速度慢的问题，腾讯云为一些软件搭建了缓存服务。您可以通过使用腾讯云软件源站来提升依赖包的安装速度。为了方便用户自由搭建服务架构，目前腾讯云软件源站支持公网访问和内网访问。

Nacos

Nacos /nɑ:kəʊs/ 是 Dynamic Naming and Configuration Service 的首字母简称，一个易于构建 AI Agent 应用的动态服务发现、配置管理和AI智能体管理平台。Nacos 致力于帮助您发现、配置和管理微服务及AI智能体应用。Nacos 提供了一组简单易用的特性集，帮助您快速实现动态服务发现、服务配置、服务元数据、流量管理。Nacos 帮助您更敏捷和容易地构建、交付和管理微服务平台。

Spring

Spring框架（Spring Framework）是由Rod Johnson于2002年提出的开源Java企业级应用框架，旨在通过使用JavaBean替代传统EJB实现方式降低企业级编程开发的复杂性。该框架基于简单性、可测试性和松耦合性设计理念，提供核心容器、应用上下文、数据访问集成等模块，支持整合Hibernate、Struts等第三方框架，其适用范围不仅限于服务器端开发，绝大多数Java应用均可从中受益。

Sublime Text

Sublime Text具有漂亮的用户界面和强大的功能，例如代码缩略图，Python的插件，代码段等。还可自定义键绑定，菜单和工具栏。Sublime Text 的主要功能包括：拼写检查，书签，完整的 Python API ， Goto 功能，即时项目切换，多选择，多窗口等等。Sublime Text 是一个跨平台的编辑器，同时支持Windows、Linux、Mac OS X等操作系统。
