在前面我们介绍过Evoked的数据结构以及如何创建Evoked对象《Python-EEG工具库MNE中文教程(4)-MNE中数据结构Evoked及其对象创建》以及上文介绍了Evoked的数据可视化《Python-可视化Evoked数据》。
今天接着介绍Evoked数据的地形图可视化。
首先还是先介绍一下Evoked结构：
Evoked结构
Evoked potential(EP)诱发电位或诱发反应是指在出现诸如闪光或纯音之类的刺激后，从人类或其他动物的神经系统，特别是大脑的特定部分记录的特定模式的电位。不同形式和类型的刺激会产生不同类型的电位。
诱发电位振幅往往较低，从小于1微伏到数微伏不等，而脑电图为数十微伏，肌电图为毫伏，心电图通常接近20毫伏。为了在EEG、ECG、EMG等生物信号和环境噪声的背景下解决这些低幅度电位，通常需要对信号进行平均。信号被时间锁定在刺激上，大部分噪声是随机产生的，这样就可以通过对重复响应来平均掉噪声。
诱发电位(Evoked)结构主要用于存储实验期间的平均数据，在MNE中，创建Evoked对象通常使用mne.Epochs.average()来平均epochs数据来实现。
本示例中，我们着重于mne.Evoked的地形图可视化绘图功能。
案例介绍
import os.path as opimport numpy as npimport matplotlib.pyplot as plt
import mne
"""第一步：从文件中读取诱发对象"""data_path = mne.datasets.sample.data_path()fname = op.join(data_path, 'MEG', 'sample', 'sample_audvis-ave.fif')evoked = mne.read_evokeds(fname, baseline=(None, 0), proj=True)
![]()
注意，诱发事件是一系列诱发事件的实例。
通过将参数条件传递给mne.read_evokeds()，您只能读取其中一个类别。 为了使本教程更简单，我们将每个实例读取到一个变量。
evoked_l_aud = evoked[0]evoked_r_aud = evoked[1]evoked_l_vis = evoked[2]evoked_r_vis = evoked[3]
我们可以使用Evoked对象的mne.Evoked.plot_joint()方法在一张图中组合两种图形。按原样调用(evoked.plot_joint())，此函数应提供时空动态的信息显示。 可以使用topomap_args和ts_args参数直接设置图的时间序列部分和topomap部分的样式。也可以将键值对作为Python字典传递。
然后将它们作为参数传递给联合绘图的mne.Evoked.plot_topomap()和时间序列(mne.Evoked.plot())。
对于使用这些topomap_args和ts_args参数的特定样式的示例，此处显示了特定时间点（90和200 ms）的topomaps，未绘制传感器（通过转发到plot_topomap的参数），并且显示了Global Field Power：
ts_args = dict(gfp=True, time_unit='s')topomap_args = dict(sensors=False, time_unit='s')evoked_r_aud.plot_joint(title='right auditory', times=[.09, .20], ts_args=ts_args, topomap_args=topomap_args)
![]()
![]()
![]()
如果想要比较两个或多个传感器的选择条件，或例如，为全局场功率。为此，可以使用函数mne.viz.plot_compare_evokeds()。最简单的方法是创建一个Python字典，其中键是条件名，值是mne诱发对象。
如果你提供了多个诱发对象的列表，比如那些多被试的对象，总平均值连同一个置信区间带被绘制出来——这可以用来对比整个实验的条件。
首先，我们将诱发对象加载到字典中，将键设置为‘/’分隔的标记(就像我们可以对epochs中的event_id所做的那样)。
然后，我们使用mne.viz.plot_compare_evokeds()进行绘图。该图表使用dict参数进行样式化，同样使用“/”分隔的标记。我们绘制了一个具有强烈听觉反应的脑磁图MEG通道。
conditions = ["Left Auditory", "Right Auditory", "Left visual", "Right visual"]evoked_dict = dict()for condition in conditions: evoked_dict[condition.replace(" ", "/")] = mne.read_evokeds( fname, baseline=(None, 0), proj=True, condition=condition)print(evoked_dict)
![]()
对于移动高级绘图使用mne.viz.plot_compare_evokeds()。
"""设置 evoked 类别颜色，左听觉和左视觉的线条颜色为：Crimson右听觉和右视觉的线条颜色为：CornFlowerBlue"""colors = dict(Left="Crimson", Right="CornFlowerBlue")"""设置 evoked 绘制 线型，听觉的线型为：-视觉的线型为：--"""linestyles = dict(Auditory='-', visual='--')pick = evoked_dict["Left/Auditory"].ch_names.index('MEG 1811')
mne.viz.plot_compare_evokeds(evoked_dict, picks=pick, colors=colors, linestyles=linestyles, split_legend=True)
![]()
也可以用图像来描绘这些活动。时间沿着x轴，通道沿着y轴。振幅是彩色编码的，所以振幅从负到正转换成从蓝色到红色。白色表示零振幅。您可以使用cmap参数自己定义颜色映射。接受的值包括所有matplotlib颜色映射。
evoked_r_aud.plot_image(picks='meg')
![]()
最后将传感器数据绘制成地形图。在简单的情况下，我们只绘制左听觉反应，然后我们把它们都绘制在同一个图中进行比较。单击各个图，将它们放大。
title = 'MNE sample data\n(condition : %s)'evoked_l_aud.plot_topo(title=title % evoked_l_aud.comment, background_color='k', color=['white'])mne.viz.plot_evoked_topo(evoked, title=title % 'Left/Right Auditory/Visual', background_color='w')
![]()
![]()

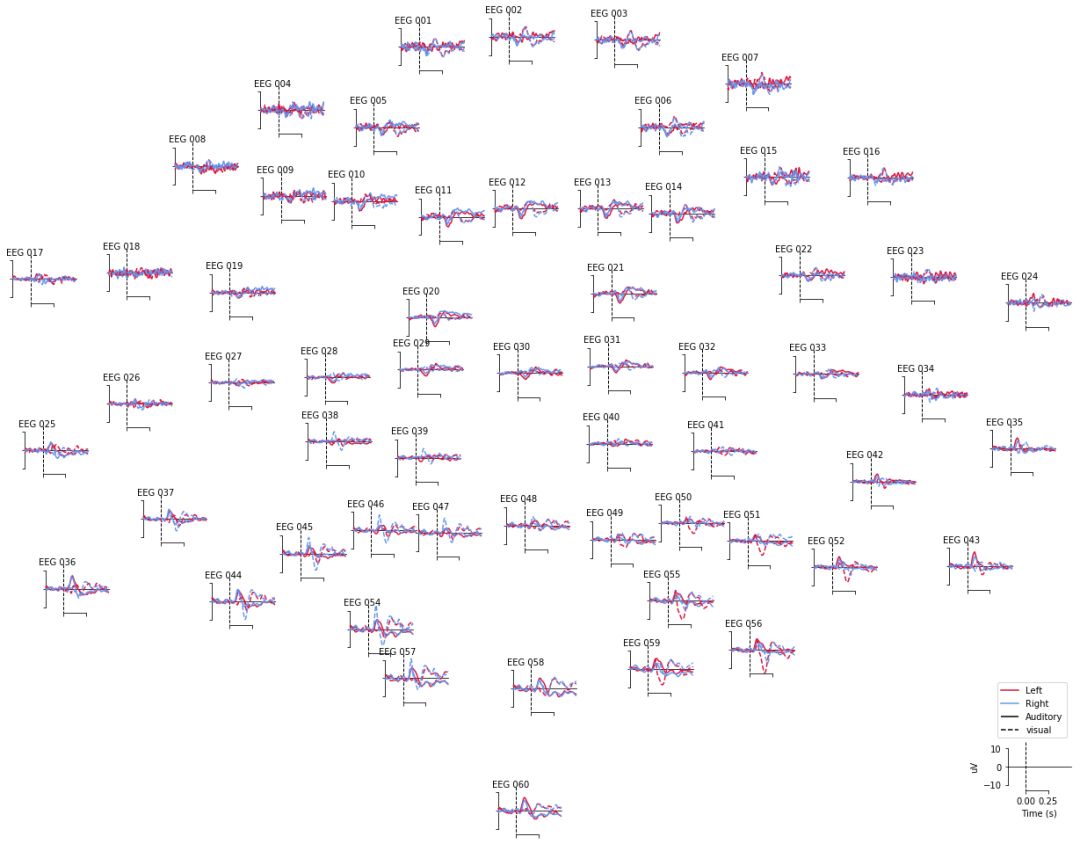

对于少量传感器，也可以创建更精细的弹出窗口。 同样，单击传感器可打开一个单传感器图。
mne.viz.plot_compare_evokeds(evoked_dict, picks="eeg", colors=colors, linestyles=linestyles, split_legend=True, axes="topo")
![]()
