Android IPC机制（2）-AIDL

2018-03-23 571

本系列的所有文章：
Android IPC机制（1）-序列化机制
Android IPC机制（2）-AIDL
Android IPC机制（3）-Messenger
Android IPC机制（4）-Binder连接池

一、概述

AIDL 意思即 Android Interface Definition Language，翻译过来就是 Android 接口定义语言，是用于定义服务端和客户端通信接口的一种描述语言，可以拿来生成用于 IPC 的代码。从某种意义上说 AIDL 其实是一个模板，因为在使用过程中，实际起作用的并不是 AIDL 文件，而是据此而生成的一个 IInterface 的实例代码，AIDL 其实是为了避免我们重复编写代码而出现的一个模板

设计 AIDL 这门语言的目的就是为了实现进程间通信。在 Android 系统中，每个进程都运行在一块独立的内存中，在其中完成自己的各项活动，与其他进程都分隔开来。可是有时候我们又有应用间进行互动的需求，比较传递数据或者任务委托等，AIDL 就是为了满足这种需求而诞生的。通过 AIDL，可以在一个进程中获取另一个进程的数据和调用其暴露出来的方法，从而满足进程间通信的需求

通常，暴露方法给其他应用进行调用的应用称为服务端，调用其他应用的方法的应用称为客户端，客户端通过绑定服务端的Service来进行交互

更详细的内容我在以前的另一篇专门介绍 AIDL 的文章内讲过，所以比较基础的内容这里不再赘述，可以看这里：Android AIDL使用详解

现在，我来模拟一种 IPC 的流程
服务端（com.czy.aidl_server）向外提供了进行数学计算的能力（其实就是对两个整数进行相乘）。客户端（com.czy.aidl_client）需要进行计算时就将数据（包含了一个整数值的序列化类）传递给服务端进行运算，运算结果会返回给客户端。注意，服务端和客户端是两个不同的应用，因此自然也是处于不同的进程中，以此来进行 IPC

二、服务端

服务端是提供运算操作能力的一方，所以除了需要设定运算参数的格式外，还需要提供运算方法
此处，用 Parameter 类作为运算参数

/**
 * 作者：叶应是叶
 * 时间：2018/3/18 17:29
 * 描述：包含一个进行运算操作的 int 类型数据
 */
public class Parameter implements Parcelable {

    private int param;

    public Parameter(int param) {
        this.param = param;
    }

    public int getParam() {
        return param;
    }

    public void setParam(int param) {
        this.param = param;
    }

    @Override
    public int describeContents() {
        return 0;
    }

    @Override
    public void writeToParcel(Parcel dest, int flags) {
        dest.writeInt(this.param);
    }

    protected Parameter(Parcel in) {
        this.param = in.readInt();
    }

    public static final Parcelable.Creator<Parameter> CREATOR = new Parcelable.Creator<Parameter>() {
        @Override
        public Parameter createFromParcel(Parcel source) {
            return new Parameter(source);
        }

        @Override
        public Parameter[] newArray(int size) {
            return new Parameter[size];
        }
    };

}

相对应的 AIDL 文件

package com.czy.aidl_server;

parcelable Parameter;

此外，还需要一个向外暴露运算方法的 AIDL 接口

package com.czy.aidl_server;

import com.czy.aidl_server.Parameter;

interface IOperationManager {

   //接收两个参数，并将运算结果返回给客户端
   Parameter operation(in Parameter parameter1 , in Parameter parameter2);

}

然后，在 Service 中进行实际的运算操作，并将运算结果返回

/**
 * 作者：叶应是叶
 * 时间：2018/3/18 17:35
 * 描述：https://github.com/leavesC
 */
public class AIDLService extends Service {

    private static final String TAG = "AIDLService";

    private IOperationManager.Stub stub = new IOperationManager.Stub() {
        @Override
        public Parameter operation(Parameter parameter1, Parameter parameter2) throws RemoteException {
            Log.e(TAG, "operation 被调用");
            int param1 = parameter1.getParam();
            int param2 = parameter2.getParam();
            return new Parameter(param1 * param2);
        }
    };

    public AIDLService() {
    }

    @Override
    public IBinder onBind(Intent intent) {
        return stub;
    }

}

这样，服务端的接口就设计好了，文件目录如下所示

三、客户端

将服务端的两个 AILD 文件以及 Parameter 类复制到客户端，保持文件路径（包名）不变

文件目录如下所示

指定服务端的包名和 Service 路径，绑定服务，向其传递两个待运算参数并将运算结果展示出来

/**
 * 作者：叶应是叶
 * 时间：2018/3/18 17:51
 * 描述：https://github.com/leavesC
 * 客户端
 */
public class MainActivity extends AppCompatActivity {

    private EditText et_param1;

    private EditText et_param2;

    private EditText et_result;

    private IOperationManager iOperationManager;

    private ServiceConnection serviceConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            iOperationManager = IOperationManager.Stub.asInterface(service);
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
            iOperationManager = null;
        }
    };


    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initView();
        bindService();
    }

    private void bindService() {
        Intent intent = new Intent();
        intent.setClassName("com.czy.aidl_server", "com.czy.aidl_server.AIDLService");
        bindService(intent, serviceConnection, Context.BIND_AUTO_CREATE);
    }

    private void initView() {
        et_param1 = findViewById(R.id.et_param1);
        et_param2 = findViewById(R.id.et_param2);
        et_result = findViewById(R.id.et_result);
        Button btn_operation = findViewById(R.id.btn_operation);
        btn_operation.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                if (TextUtils.isEmpty(et_param1.getText()) || TextUtils.isEmpty(et_param2.getText())) {
                    return;
                }
                int param1 = Integer.valueOf(et_param1.getText().toString());
                int param2 = Integer.valueOf(et_param2.getText().toString());
                Parameter parameter1 = new Parameter(param1);
                Parameter parameter2 = new Parameter(param2);
                if (iOperationManager != null) {
                    try {
                        Parameter resultParameter = iOperationManager.operation(parameter1, parameter2);
                        et_result.setText("运算结果： " + resultParameter.getParam());
                    } catch (RemoteException e) {
                        e.printStackTrace();
                    }
                }
            }
        });
    }

    @Override
    protected void onDestroy() {
        super.onDestroy();
        if (serviceConnection != null) {
            unbindService(serviceConnection);
        }
    }

}

运行结果如下所示

可以看到，得到了正确的运算结果了，这就完成了一次简单的 IPC ：客户端将参数传递给了服务端，服务端接收参数并进行计算，并将计算结果返回给客户端

四、注册回调函数

在上一节的例子里的运算操作只是将参数进行乘法操作，当然能够很快获得返回值，但如果是要进行耗时操作，那这种方式就不太合适了，所以可以以注册回调函数的方式来获取运算结果。即客户端向服务端注册一个回调函数用于接收运算结果，而不用傻乎乎地一直等待返回值

因此，首先需要先声明一个 AIDL 接口 IOnOperationCompletedListener，用于传递运算结果

package com.czy.aidl_server;

import com.czy.aidl_server.Parameter;

interface IOnOperationCompletedListener {

    void onOperationCompleted(in Parameter result);

}

将 IOperationManager 的operation 方法改为无返回值，新增注册回调函数和解除注册函数的方法

package com.czy.aidl_server;

import com.czy.aidl_server.Parameter;
import com.czy.aidl_server.IOnOperationCompletedListener;

interface IOperationManager {

   void operation(in Parameter parameter1 , in Parameter parameter2);

   void registerListener(in IOnOperationCompletedListener listener);

   void unregisterListener(in IOnOperationCompletedListener listener);

}

在 operation 方法中让线程休眠五秒，模拟耗时操作，然后再将运算结果传递出去

/**
 * 作者：叶应是叶
 * 时间：2018/3/18 17:35
 * 描述：https://github.com/leavesC
 */
public class AIDLService extends Service {

    private static final String TAG = "AIDLService";

    private CopyOnWriteArrayList<IOnOperationCompletedListener> copyOnWriteArrayList;

    private IOperationManager.Stub stub = new IOperationManager.Stub() {
        @Override
        public void operation(Parameter parameter1, Parameter parameter2) throws RemoteException {
            try {
                Log.e(TAG, "operation 被调用，延时5秒，模拟耗时计算");
                Thread.sleep(5000);
            } catch (InterruptedException e) {
                e.printStackTrace();
            }
            int param1 = parameter1.getParam();
            int param2 = parameter2.getParam();
            Parameter result = new Parameter(param1 * param2);
            for (IOnOperationCompletedListener listener : copyOnWriteArrayList) {
                listener.onOperationCompleted(result);
            }
            Log.e(TAG, "计算结束");
        }

        @Override
        public void registerListener(IOnOperationCompletedListener listener) throws RemoteException {
            Log.e(TAG, "registerListener");
            if (!copyOnWriteArrayList.contains(listener)) {
                Log.e(TAG, "注册回调成功");
                copyOnWriteArrayList.add(listener);
            } else {
                Log.e(TAG, "回调之前已注册");
            }
        }

        @Override
        public void unregisterListener(IOnOperationCompletedListener listener) throws RemoteException {
            Log.e(TAG, "unregisterListener");
            if (copyOnWriteArrayList.contains(listener)) {
                copyOnWriteArrayList.remove(listener);
                Log.e(TAG, "解除注册回调成功");
            } else {
                Log.e(TAG, "该回调没有被注册过");
            }
        }
    };

    public AIDLService() {
        copyOnWriteArrayList = new CopyOnWriteArrayList<>();
    }

    @Override
    public IBinder onBind(Intent intent) {
        return stub;
    }

}

客户端这边一样要修改相应的 AIDL 文件
新增两个按钮用于注册和解除注册回调函数，并在回调函数中展示运算结果

/**
 * 作者：叶应是叶
 * 时间：2018/3/18 17:51
 * 描述：https://github.com/leavesC
 * 客户端
 */
public class MainActivity extends AppCompatActivity {

    private static final String TAG = "MainActivity";

    private EditText et_param1;

    private EditText et_param2;

    private EditText et_result;

    private IOperationManager iOperationManager;

    private IOnOperationCompletedListener completedListener = new IOnOperationCompletedListener.Stub() {
        @Override
        public void onOperationCompleted(Parameter result) throws RemoteException {
            et_result.setText("运算结果： " + result.getParam());
        }
    };

    private ServiceConnection serviceConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            iOperationManager = IOperationManager.Stub.asInterface(service);
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
            iOperationManager = null;
        }
    };


    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        initView();
        bindService();
    }

    private void bindService() {
        Intent intent = new Intent();
        intent.setClassName("com.czy.aidl_server", "com.czy.aidl_server.AIDLService");
        bindService(intent, serviceConnection, Context.BIND_AUTO_CREATE);
    }

    private void initView() {
        et_param1 = findViewById(R.id.et_param1);
        et_param2 = findViewById(R.id.et_param2);
        et_result = findViewById(R.id.et_result);
        Button btn_registerListener = findViewById(R.id.btn_registerListener);
        Button btn_unregisterListener = findViewById(R.id.btn_unregisterListener);
        Button btn_operation = findViewById(R.id.btn_operation);
        View.OnClickListener clickListener = new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                switch (v.getId()) {
                    case R.id.btn_registerListener: {
                        if (iOperationManager != null) {
                            try {
                                iOperationManager.registerListener(completedListener);
                            } catch (RemoteException e) {
                                e.printStackTrace();
                            }
                        }
                        break;
                    }
                    case R.id.btn_unregisterListener: {
                        if (iOperationManager != null) {
                            try {
                                iOperationManager.unregisterListener(completedListener);
                            } catch (RemoteException e) {
                                e.printStackTrace();
                            }
                        }
                        break;
                    }
                    case R.id.btn_operation: {
                        if (TextUtils.isEmpty(et_param1.getText()) || TextUtils.isEmpty(et_param2.getText())) {
                            return;
                        }
                        int param1 = Integer.valueOf(et_param1.getText().toString());
                        int param2 = Integer.valueOf(et_param2.getText().toString());
                        Parameter parameter1 = new Parameter(param1);
                        Parameter parameter2 = new Parameter(param2);
                        if (iOperationManager != null) {
                            try {
                                iOperationManager.operation(parameter1, parameter2);
                            } catch (RemoteException e) {
                                e.printStackTrace();
                            }
                        }
                        break;
                    }
                }
            }
        };
        btn_registerListener.setOnClickListener(clickListener);
        btn_unregisterListener.setOnClickListener(clickListener);
        btn_operation.setOnClickListener(clickListener);
    }

    @Override
    protected void onDestroy() {
        super.onDestroy();
        if (serviceConnection != null) {
            unbindService(serviceConnection);
        }
    }

}

运行结果如下所示：

五、正确使用 AIDL 回调接口

在上面的代码中我提供了一个按钮用于解除回调函数，但当点击按钮时，Logcat 却会打印出如下信息

该回调没有被注册过？但在注册回调函数和解除回调函数时，使用的都是同个对象啊！其实，这是因为回调函数被序列化了的原因，Binder 会把客户端传过来的对象序列化后转为一个新的对象传给服务端，即使客户端使用的一直是同个对象，但对服务端来说前后两个回调函数其实都是两个完全不相关的对象，对象的跨进程传输本质上都是序列化与反序列化的过程

为了能够无误地注册和解除注册回调函数，系统为开发者提供了 RemoteCallbackList，RemoteCallbackList 是一个泛型类，系统专门提供用于删除跨进程回调函数，支持管理任意的 AIDL 接口，因为所有的 AIDL 接口都继承自 IInterface，而 RemoteCallbackList 对于泛型类型有限制

    public class RemoteCallbackList<E extends IInterface>

RemoteCallbackList 在内部有一个 ArrayMap 用于保存所有的 AIDL 回调接口

    ArrayMap<IBinder, Callback> mCallbacks  = new ArrayMap<IBinder, Callback>();

其中 Callback 封装了真正的远程回调函数，因为即使回调函数经过序列化和反序列化后会生成不同的对象，但这些对象的底层 Binder 对象是同一个。利用这个特征就可以通过遍历 RemoteCallbackList 的方式删除注册的回调函数了
此外，当客户端进程终止后，RemoteCallbackList 会自动移除客户端所注册的回调接口。而且 RemoteCallbackList 内部自动实现了线程同步的功能，所以我们使用它来注册和解注册时，不需要进行线程同步

以下就来修改代码，改为用 RemoteCallbackList 来存储 AIDL 接口

    //声明
    private RemoteCallbackList<IOnOperationCompletedListener> callbackList;

注册接口和解除注册接口

        @Override
        public void registerListener(IOnOperationCompletedListener listener) throws RemoteException {
            callbackList.register(listener);
            Log.e(TAG, "registerListener 注册回调成功");
        }

        @Override
        public void unregisterListener(IOnOperationCompletedListener listener) throws RemoteException {
            callbackList.unregister(listener);
            Log.e(TAG, "unregisterListener 解除注册回调成功");
        }

遍历回调接口

            //在操作 RemoteCallbackList 前，必须先调用其 beginBroadcast 方法
            //此外，beginBroadcast 必须和 finishBroadcast配套使用
            int count = callbackList.beginBroadcast();
            for (int i = 0; i < count; i++) {
                IOnOperationCompletedListener listener = callbackList.getBroadcastItem(i);
                if (listener != null) {
                    listener.onOperationCompleted(result);
                }
            }
            callbackList.finishBroadcast();

按照上面的代码来修改后，客户端就可以正确地解除所注册的回调函数了

还有一个地方需要强调下，是关于远程方法调用时的线程问题。客户端在调用远程服务的方法时，被调用的方法是运行在服务端的 Binder 线程池中，同时客户端线程会被挂起，这时如果服务端方法执行比较耗时，就会导致客户端线程被堵塞。就如果上一节我为了模拟耗时计算，使线程休眠了五秒，当点击按钮时就可以明显看到按钮有一种被“卡住了”的反馈效果，这就是因为 UI 线程被堵塞了，这可能会导致 ANR。所以如果确定远程方法是耗时的，就要避免在 UI 线程中去调用远程方法。
所以，客户端调用远程方法 operation 的操作可以放到子线程中进行

    new Thread(new Runnable() {
        @Override
        public void run() {
            Parameter parameter1 = new Parameter(param1);
            Parameter parameter2 = new Parameter(param2);
            if (iOperationManager != null) {
                try {
                    iOperationManager.operation(parameter1, parameter2);
                } catch (RemoteException e) {
                    e.printStackTrace();
                }
                }
            }
    }).start();

此外，客户端的 ServiceConnection对象的 onServiceConnected 和 onServiceDisconnected都是运行在 UI 线程中，所以也不能用于调用耗时的远程方法。而由于服务端的方法本身就运行在服务端的 Binder 线程池中，所以服务端方法本身就可以用于执行耗时方法，不必再在服务端方法中开线程去执行异步任务

同理，当服务端需要调用客户端的回调接口中的方法时，被调用的方法也运行在客户端的 Binder 线程池中，所以一样不可以在服务端中调用客户端的耗时方法

最后，我们还需要考虑一个问题，那就是安全问题。假设有人反编译了服务端应用的代码，取得了 AIDL 接口，知道了应用的包名以及 Service 路径名后，就可以直接通过 AIDL 直接调用服务端的远程方法了，这当然不是应用开发者所希望面对的，因此服务端就需要对请求连接的客户端进行权限验证了

Android 平台下的权限验证机制我在以前的文章中有介绍过，这里不再赘述，可以参考这两篇文章的内容：

Android 系统权限

Android BroadcastReceiver使用详解

这里提供本系列所有的 IPC 示例代码：IPC_Demo

欢迎关注我的 GitHub 账号：leavesC

微信关注我们

原文链接：https://yq.aliyun.com/articles/649686

转载内容版权归作者及来源网站所有！

低调大师中文资讯倾力打造互联网数据资讯、行业资源、电子商务、移动互联网、网络营销平台。持续更新报道IT业界、互联网、市场资讯、驱动更新,是最及时权威的产业资讯及硬件资讯报道平台。

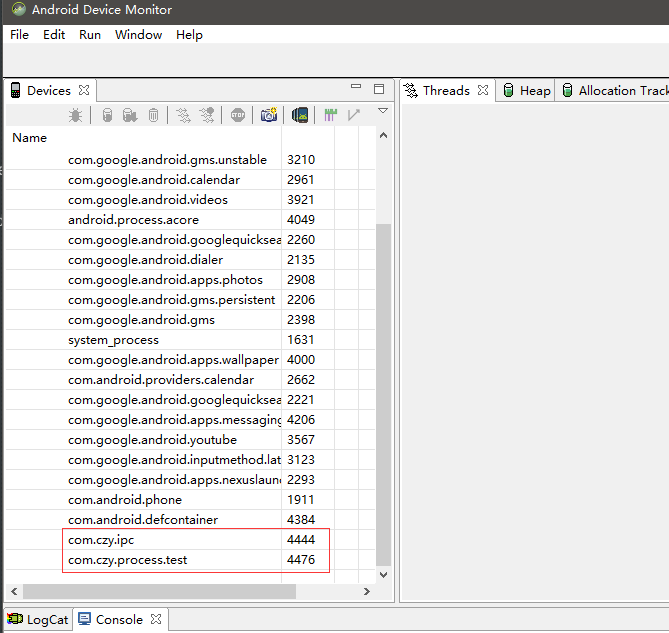

Android IPC机制（1）-序列化机制

本系列的所有文章：Android IPC机制（1）-序列化机制Android IPC机制（2）-AIDLAndroid IPC机制（3）-MessengerAndroid IPC机制（4）-Binder连接池 IPC（Inter-Process Communication）的含义即为进程间通信或者翻译为跨进程通信，是指两个进程之间进行数据交换的过程。一般情况下，在 Android 系统中一个应用就只享有一个进程，在最简单的情况下一个进程可以只包含有一个线程（当然，一般情况下是不可能的），即主线程，也称为 UI 线程 Android 系统下进程与线程的相关知识可以看我以前的一篇文章：Android 进程和线程有时候应用因为某些原因需要采用多进程模式，此时如果要在应用内的不同进程间进行通信，就需要使用到 IPC 机制。或者是两个不同的应用需要进行数据交换，此时也一样需要依靠 Android 系统提供的 IPC 方案本篇以及后续几篇文章，都会对 Android 系统下的 IPC 机制进行介绍，部分内容来自我对 Android开发艺术探索该书的理解。本篇文章就先介绍 Android 系...

2018-03-24

616

4.7 使用可浏览的意图原书：Android Application Secure Design/Secure Coding Guidebook 译者：飞龙协议：CC BY-NC-SA 4.0 Android 应用可以设计为从浏览器启动，并对应网页链接。这个功能被称为“可浏览的意图”。通过在清单文件中指定 URI 模式，应用将响应具有其 URI 模式的链接转移（用户点击等），并且应用以链接作为参数启动。此外，使用 URI 模式从浏览器启动相应应用的方法不仅支持 Android，也支持 iOS 和其他平台，这通常用于 Web 应用与外部应用之间的链接等。例如，在 Twitter 应用或 Facebook 应用中定义了以下 URI 模式，并且在 Android 和 iOS 中从浏览器启动相应的应用。表 4.7-1 URL 模式相应应用 fb:// Facebook twitter:// Twitter 考虑到联动性和便利性，功能似乎非常方便，但存在一些风险，即该功能被恶意第三方滥用。可以假设的是，它们滥用应用功能，通过准备一个恶意网站，它的链接的 URL 具有不正确的参数...

2018-03-24

565

资源下载

更多资源

腾讯云软件源

为解决软件依赖安装时官方源访问速度慢的问题，腾讯云为一些软件搭建了缓存服务。您可以通过使用腾讯云软件源站来提升依赖包的安装速度。为了方便用户自由搭建服务架构，目前腾讯云软件源站支持公网访问和内网访问。

Nacos

Nacos /nɑ:kəʊs/ 是 Dynamic Naming and Configuration Service 的首字母简称，一个易于构建 AI Agent 应用的动态服务发现、配置管理和AI智能体管理平台。Nacos 致力于帮助您发现、配置和管理微服务及AI智能体应用。Nacos 提供了一组简单易用的特性集，帮助您快速实现动态服务发现、服务配置、服务元数据、流量管理。Nacos 帮助您更敏捷和容易地构建、交付和管理微服务平台。

Spring

Spring框架（Spring Framework）是由Rod Johnson于2002年提出的开源Java企业级应用框架，旨在通过使用JavaBean替代传统EJB实现方式降低企业级编程开发的复杂性。该框架基于简单性、可测试性和松耦合性设计理念，提供核心容器、应用上下文、数据访问集成等模块，支持整合Hibernate、Struts等第三方框架，其适用范围不仅限于服务器端开发，绝大多数Java应用均可从中受益。

Rocky Linux

Rocky Linux（中文名：洛基）是由Gregory Kurtzer于2020年12月发起的企业级Linux发行版，作为CentOS稳定版停止维护后与RHEL（Red Hat Enterprise Linux）完全兼容的开源替代方案，由社区拥有并管理，支持x86_64、aarch64等架构。其通过重新编译RHEL源代码提供长期稳定性，采用模块化包装和SELinux安全架构，默认包含GNOME桌面环境及XFS文件系统，支持十年生命周期更新。
