一、前言

在分布式系统架构中，消息队列如同畅通的"信息神经网络"，承担着解耦、削峰与异步通信的核心使命。在众多成熟方案中，RocketMQ凭借其阿里巴巴与Apache双重基因，以卓越的金融级可靠性、万亿级消息堆积能力和灵活的分布式特性脱颖而出，成为构建高可用、高性能数据流转枢纽的关键技术选型。本文将深入解析RocketMQ的核心架构、设计哲学与实践要义。

二、RocketMQ架构总览

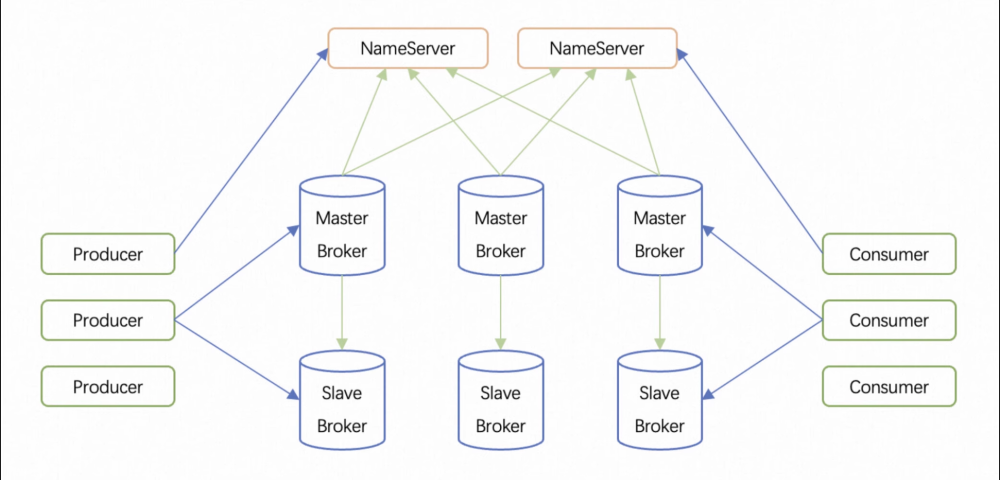

官网图片

RocketMQ架构上主要分为四部分，如上图所示:

RocketMQ作为一款高性能、高可用的分布式消息中间件，其核心架构采用了经典的四组件协同设计，实现了消息生产、存储、路由与消费的全链路解耦与高效协同。四大组件------生产者（Producer）、消费者（Consumer）、路由中心（NameServer）和代理服务器（Broker）------各司其职，共同构建了其坚实的基石。

生产者（Producer） 作为消息的源头，负责将业务消息高效、可靠地发布到系统中。它支持分布式集群部署，并通过内置的智能负载均衡机制，自动选择最优的Broker节点与队列进行投递。

消费者（Consumer） 是消息的处理终端，同样以集群化方式工作，支持推送（Push）和拉取（Pull）两种消息获取模式。它提供了集群消费与广播消费两种模式，并能动态维护其订阅关系。

路由中心（NameServer） 是整个架构的"注册中心"，扮演着轻量级服务发现的角色。所有Broker节点都会向NameServer注册，并通过定期心跳汇报健康状态。生产者与消费者则从NameServer获取实时的主题路由与Broker信息，从而实现消息寻址的完全解耦。

代理服务器（Broker） 是消息存储与流转的核心，负责消息的持久化存储、投递与查询。为了保障高可用性，Broker通常采用主从（Master-Slave）部署架构，确保数据与服务在故障时能无缝切换。其内部集成了通信处理、存储引擎、索引服务和高可用复制等核心模块。

三、核心组件深度解析

NameServer：轻量级服务发现枢纽

NameServer是RocketMQ的轻量级服务发现与路由中心， 其核心目标是实现生产消费与Broker服务的解耦。 它不存储消息数据，仅管理路由元数据。

核心是一张的路由表 HashMap<String/* Topic */, List>，记录了每个Topic对应在哪些Broker的哪些队列上。

客户端内置了故障规避机制。如果从某个NameServer获取路由失败，或根据路由信息访问Broker失败，会自动重试其他NameServer或Broker。

1. 核心角色与设计哲学： NameServer的设计哲学是 "简单、无状态、最终一致" 。 每个NameServer节点独立运行，节点间互不通信， 这使其具备极强的水平扩展能力和极高的可用性。客户端会配置所有NameServer地址，并向其广播请求。

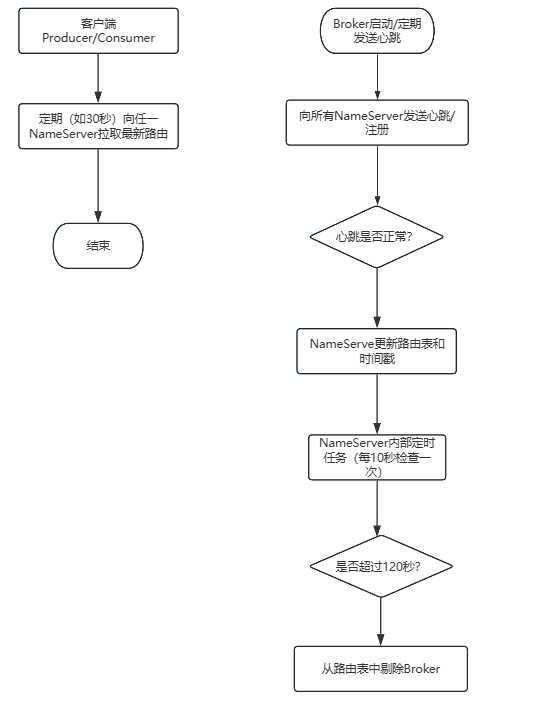

2. 核心工作机制： 其运作围绕路由信息的生命周期展开，可通过下图一览其核心流程：

3. 和kafka注册中心对比

• NameServer 采用 "去中心化" 和 "最终一致" 思想，追求极致的简单、轻量和水平扩展， 牺牲了强一致性，以换取架构的简洁和高可用。这非常适合路由信息变动不频繁、客户端具备容错能力的消息场景。
• Kafka (KRaft) 采用 "中心化" 和 "强一致" 思想，追求数据的精确和系统的自包含。 它将元数据管理深度内化，通过共识协议保证全局一致，但代价是架构复杂度和运维成本更高。

优劣分析： NameServer在运维简易性、集群扩展性、无外部依赖 上占优；而Kafka KRaft在元数据强一致性、系统自包含、架构统一性 上更胜一筹。选择取决于你对一致性、复杂度、运维成本的具体权衡。

Broker：消息存储与转发的核心引擎

解密存储文件设计

Broker目录下的文件结构

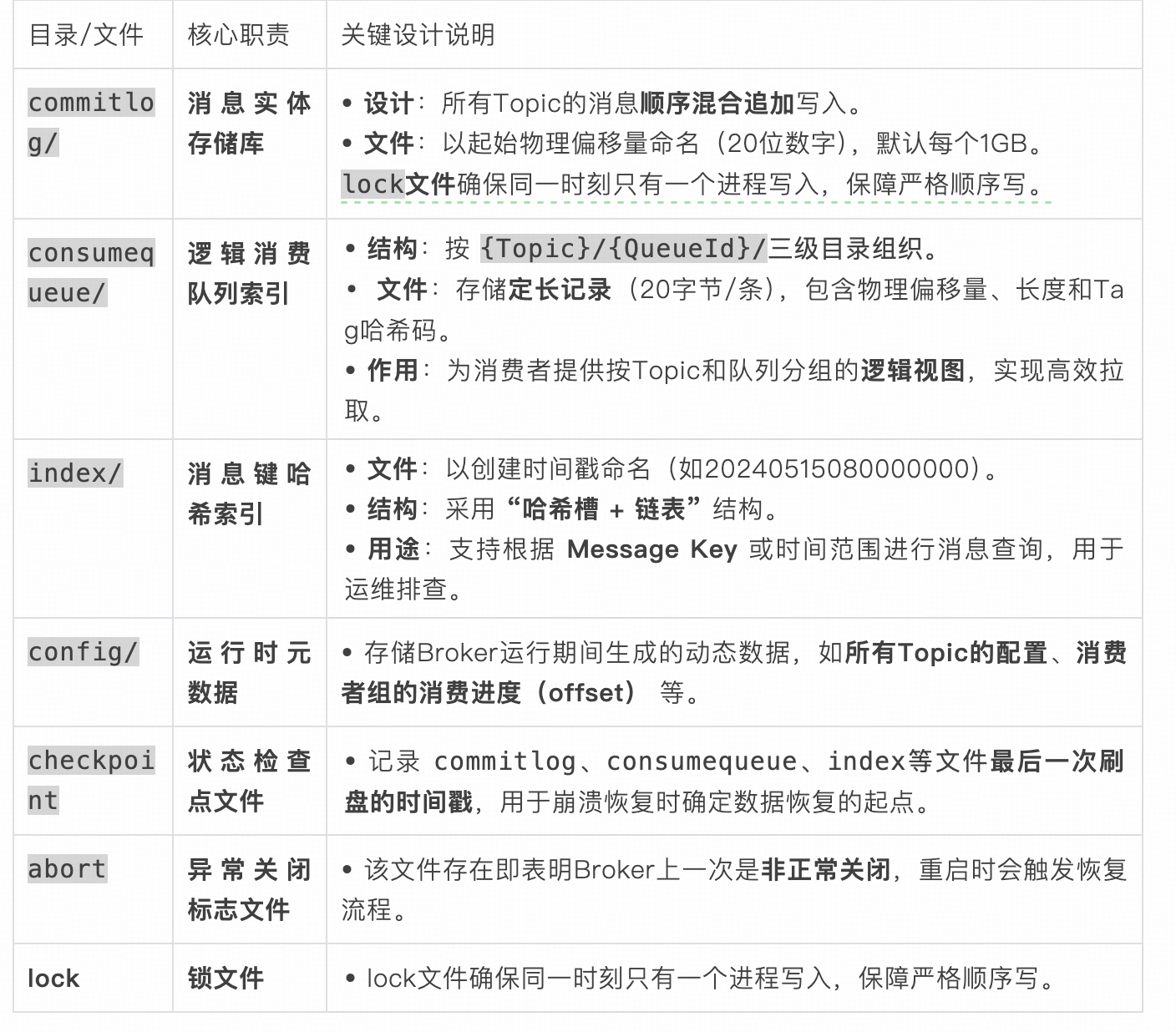

所有核心存储文件均位于Broker节点的 ${storePathRootDir}/store/ 目录下（默认路径为 ~/store/），其下各子目录职责分明：

commitLog

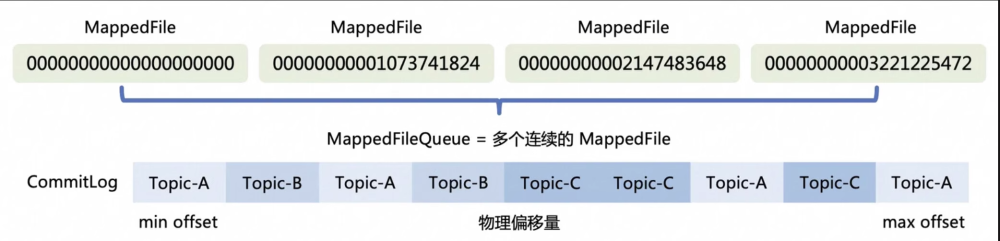

消息主体以及元数据的存储主体， 存储Producer端写入的消息主体内容，消息内容不是定长的。 单个文件大小默认1G， 文件名长度为20位，左边补零，剩余为起始偏移量， 比如00000000000000000000代表了第一个文件，起始偏移量为0，文件大小为1G=1073741824；当第一个文件写满了，第二个文件为00000000001073741824，起始偏移量为1073741824，以此类推。消息主要是顺序写入日志文件，当文件满了，写入下一个文件；

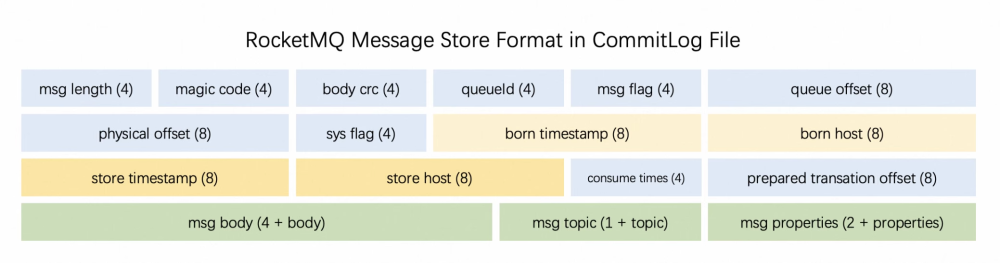

当我们消息发送到RocketMQ以后，消息在commitLog中，因为body大小是不固定的，所以每个消息的长度也是不固定的，其存储格式如下：

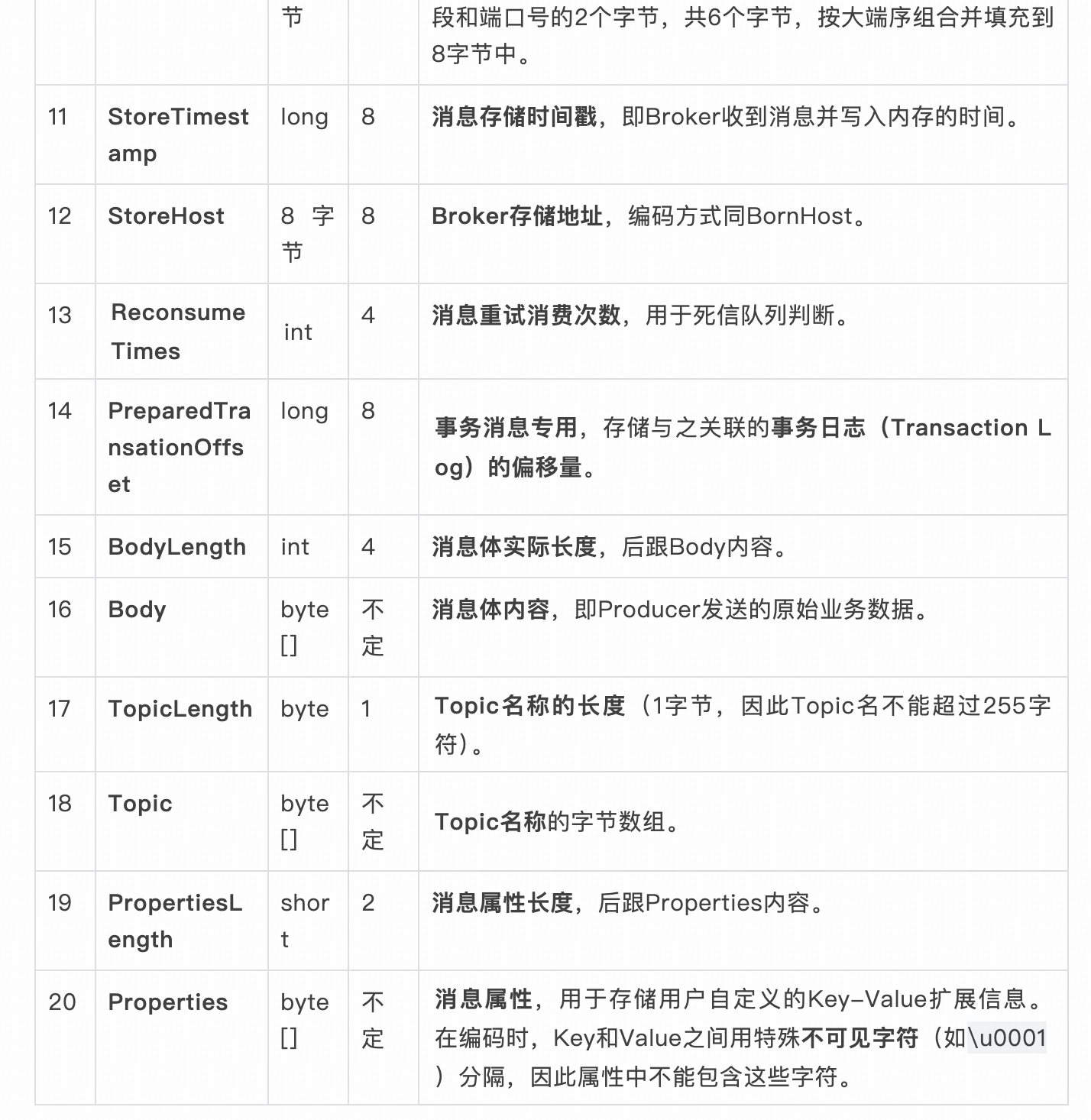

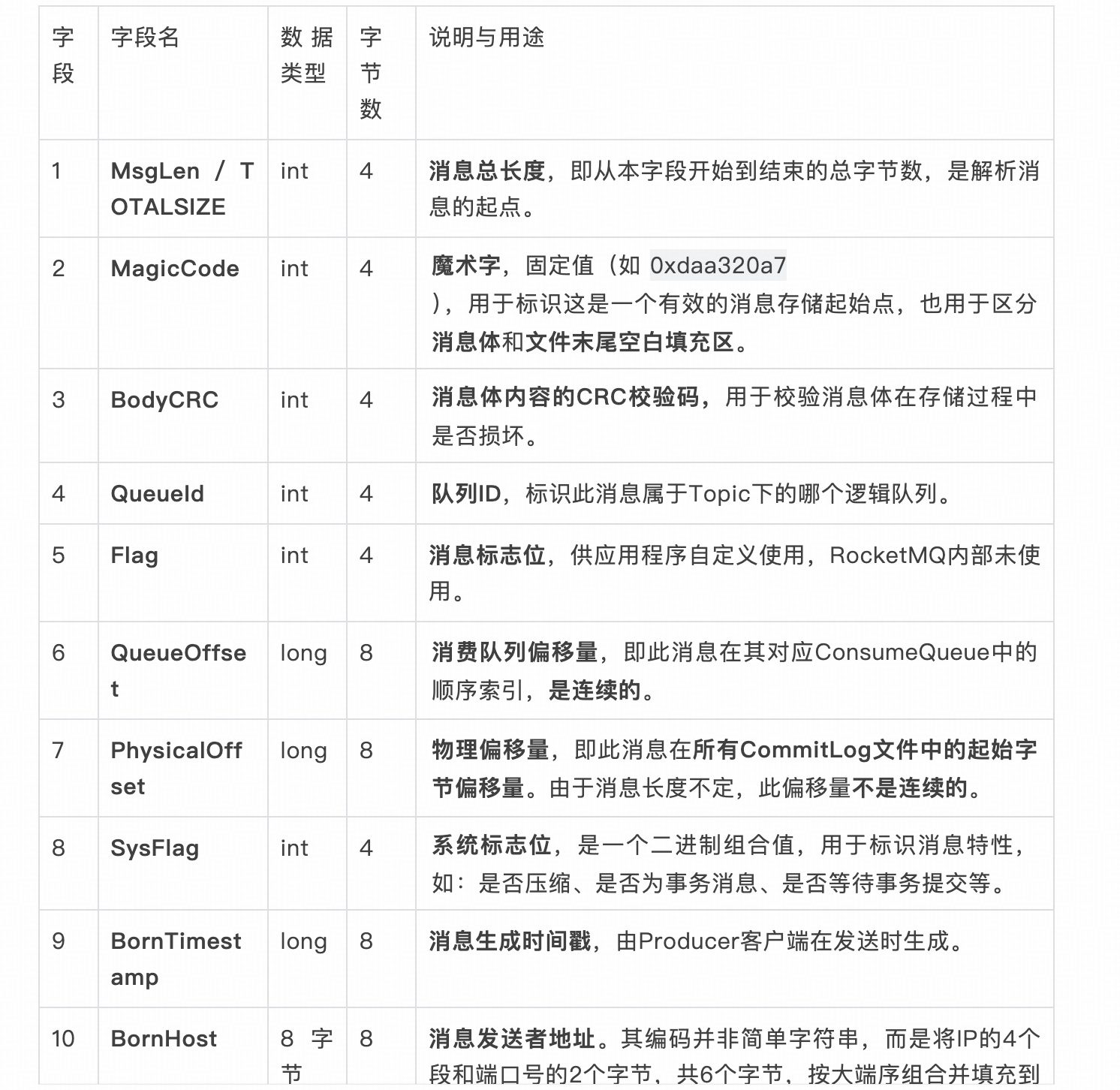

下面每个表格列举了每个字段的含义

ConsumeQueue

消息消费索引，引入的目的主要是提高消息消费的性能。 由于RocketMQ是基于主题topic的订阅模式，消息消费是针对主题进行的，如果要遍历commitlog文件，根据topic检索消息是非常低效的。

为了解决这个问题中，提高消费时候的速度，RocketMQ会启动后台的 dispatch 线程源源不断的将消息从 commitLog 取出消息在 CommitLog 中的物理偏移量，消息长度以及 Tag Hash 等信息作为单条消息的索引，分发到对应的消费队列，构成了对 CommitLog 的引用。

consumer可根据ConsumeQueue来查找待消费的消息。其中，ConsumeQueue作为消费消息的索引，保存了指定Topic下的队列消息在CommitLog中的起始物理偏移量offset，消息大小size和消息Tag的HashCode值。

consumequeue文件可以看成是基于topic的commitlog索引文件， 故consumequeue文件夹的组织方式如下： $HOME/store/consumequeue/{topic}/{queueId}/{fileName}

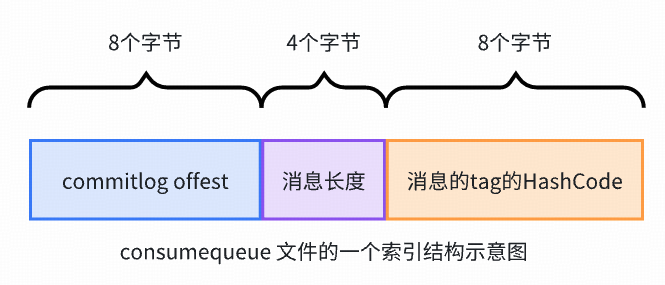

consumequeue文件采取定长设计， 每一个条目共20个字节，前8字节的commitlog物理偏移量、中间4字节的消息长度、8字节tag的hashcode。

indexFile

RocketMQ的IndexFile索引文件提供了通过消息Key或时间区间查询消息的能力，其存储路径为$HOME/store/index/{fileName}，其中文件名以创建时间戳命名。单个IndexFile文件大小固定约为400M，可保存2000W个索引，其底层采用类HashMap的哈希索引结构实现。

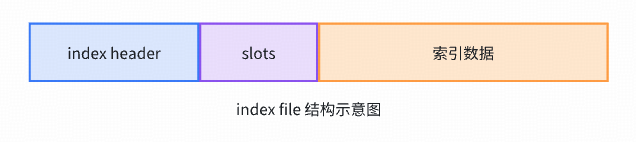

IndexFile是一个固定大小的文件（约400MB），其物理结构由三部分组成

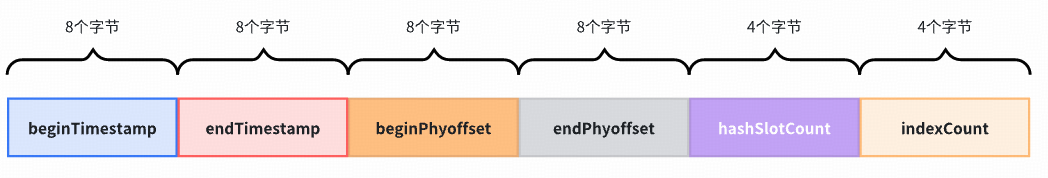

1.IndexHeader（索引头，40字节）

beginTimestamp： 第一条消息存储时间

endTimestamp： 最后一条消息存储时间

beginPhyoffset： 第一条消息在CommitLog中的物理偏移量

endPhyoffset： 最后一条消息在CommitLog中的物理偏移量

hashSlotCount： 已使用的哈希槽数量

indexCount： 索引单元总数

2.Slots（哈希槽）

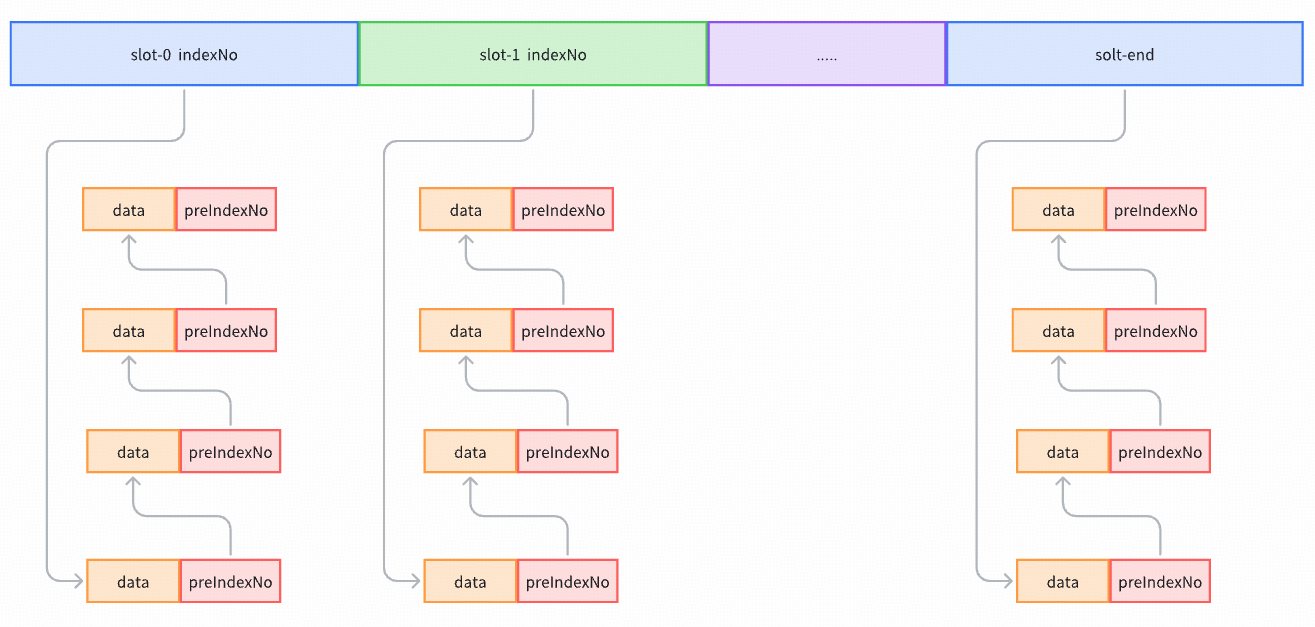

每个IndexFile包含500万个哈希槽位,每个Slot槽位（4字节）存储的是链式索引的第一个索引序号，每个槽位可挂载多个索引单元，形成链式结构。

• 如果Slot值为0：表示该槽位没有索引链
• 如果Slot值为N：表示该槽位对应的索引链头节点索引序号为N

3.Indexes（索引单元，20字节/个）

每个索引单元包含以下字段：

• keyHash： 消息Key的哈希值
• phyOffset： 消息在CommitLog中的物理偏移量
• timeDiff： 消息存储时间与IndexFile创建时间的差值
• preIndexNo： 同一哈希槽中前一个索引单元的序号

这个结构和hashmap结构很像，但是支持每个key通过时间排序，就可以进行时间范围的检索。

通过定长索引结构和整体设计可以通过key快速定位索引数据，拿到真实数据的物理偏移量。

4.索引查询流程

消费者通过消息Key查询时，执行以下步骤：

1. 计算槽位序号slot序号 = key哈希值 % 500万
2. 定位槽位地址slot位置 = 40 + (slot序号 - 1) × 4
3. 获取首个索引位置index位置 = 40 + 500万 × 4 + (索引序号 - 1) × 20
4. 遍历索引链从槽位指向的索引开始，沿preIndexNo链式查找，匹配目标Key并校验时间范围
5. 获取物理偏移量从匹配的索引单元中读取phyOffset，最终从CommitLog获取完整消息内容

通过此机制，IndexFile实现了基于Key的高效点查和基于时间范围的快速检索。

整体流程

RocketMQ 高性能存储的核心，在于其 "混合存储" 架构，这正是一种精妙的存储层读写分离设计。

其工作流程可以这样理解：

1. 统一写入，保证极致性能： 所有消息顺序追加写入一个统一的 CommitLog 文件。这种单一的顺序写操作，是它能承受海量消息写入的根本。
2. 异步构建，优化读取路径： 消息一旦持久化至 CommitLog，即视为安全。随后，后台服务线程会异步地构建出专供消费的 ConsumerQueue（逻辑队列索引）和用于查询的 IndexFile。这相当于为数据建立了高效的"目录"。
3. 消费消息： 消费者实际拉取消息时，是先读取 ConsumerQueue 找到消息在 CommitLog 中的物理位置，再反查 CommitLog 获取完整消息内容。
4. 可靠的消费机制： 基于上述持久化保障，配合消费者自身的偏移量管理及Broker的长轮询机制，共同实现了消息的可靠投递与高效获取。

这种 "读写分离" 设计的好处在于：将耗时的写操作（顺序写CommitLog）与复杂的读操作（构建索引、分散查询）解耦，让两者可以异步、独立地进行优化，从而在整体上获得更高的吞吐量和更低的延迟。这体现了"各司其职，异步协同"的经典架构思想。

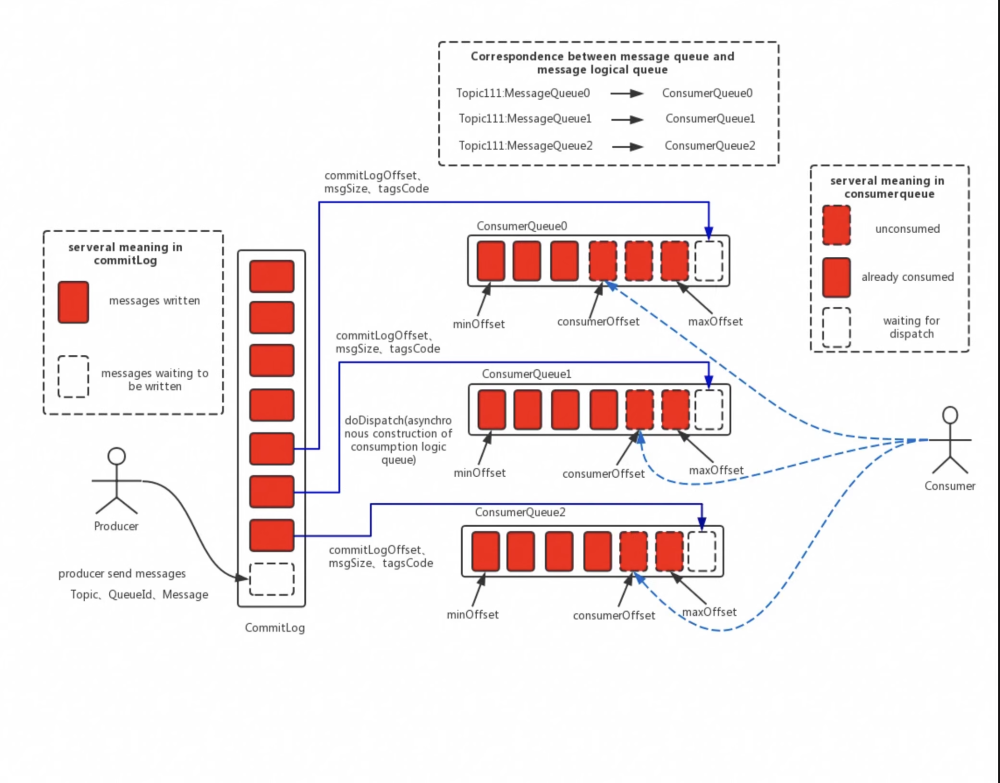

下图是官方文档的流程图

写入流程

1.消息预处理

基础校验： 检查Topic名称、消息体长度等是否合法。

生成唯一ID： 结合Broker地址和CommitLog偏移量等，生成全局唯一的MsgID。

设置系统标志： 根据消息属性（如是否事务消息、是否压缩）设置SysFlag。

2.CommitLog核心写入

获取MappedFile： 根据当前写入位置，定位或创建对应的1GB内存映射文件。这里采用双重检查锁模式来保证性能和安全。

串行加锁写入： 获取全局或文件级锁（PutMessageLock），确保同一时刻只有一个线程写入文件，严格保证顺序性。

序列化与追加： 将消息按照之前分析的二进制协议， 序列化到MappedByteBuffer中，并更新写入指针。

3.刷盘（Flush）

同步刷盘： 消息写入内存映射区后，会创建一个GroupCommitRequest并放入请求组。写入线程会等待，直到刷盘线程 完成该请求对应文件的物理刷盘后，才返回成功给Producer。数据最可靠，但延迟较高。

异步刷盘（默认）： 消息写入内存映射区后，立即返回成功给Producer。同时唤醒异步刷盘线程， 该线程会定时或当PageCache中待刷盘数据积累到一定量时，执行一次批量刷盘。性能高，但有宕机丢数风险。

4.异步索引构建

由独立的ReputMessageService线程处理。它不断检查CommitLog中是否有新消息到达。

一旦有新消息被确认持久化（对于同步刷盘是已落盘，对于异步刷盘是已写入映射区），该线程就会读取消息内容。

随后，它会为这条消息在对应的consumequeue目录下构建消费队列索引（记录CommitLog物理偏移量和消息长度），更新index索引文件。

消费流程

1.启动与负载均衡

消费者启动后，会向NameServer获取Topic的路由信息（包含哪些队列、分布在哪些Broker上）。

如果消费者组内有多个实例，会触发队列负载均衡（默认策略是平均分配）。例如，一个Topic有8个队列，两个消费者实例，则通常每个消费者负责消费4个队列。这一步决定了每个消费者"认领"了哪些消息队列。

2.拉取消息循环

每个消费者实例内部都有一个PullMessageService线程，它循环从一个PullRequest队列中获取任务。

PullRequest包含了拉取目标（如Broker-A， 队列3）以及下一次要拉取的位点（offset）。

消费者向指定的Broker发送网络请求，请求体中就携带了这个offset。

3.Broker端处理与返回

Broker收到请求后，根据Topic、队列ID和offset，去查询对应的ConsumeQueue索引文件。

ConsumeQueue中存储的是定长（20字节）的记录，包含消息在CommitLog中的物理偏移量和长度。

Broker根据物理偏移量，从CommitLog文件中读取完整的消息内容，通过网络返回给消费者。

4.消息处理与位点提交

消费者将拉取到的消息提交到内部的消费线程池进行处理，你的业务逻辑就在这里执行。

消费位点的管理至关重要：

位点存储： 位点由OffsetStore管理。在集群模式（CLUSTER） 下，消费位点存储在Broker上；在广播模式（BROADCAST） 下，位点存储在本地。

位点提交： 消费成功后，消费者会异步（默认方式）向Broker提交已消费的位点。Broker将其持久化到store/config/consumerOffset.json文件中。

5.消息重试与死信

如果消息消费失败 （抛出异常或超时未返回CONSUME_SUCCESS），RocketMQ会触发重试机制。

对于普通消息，消息会被发回Broker上一个特殊的重试主题 （%RETRY%），延迟一段时间（延迟级别：1s、5s、10s...）后再被原消费者组拉取。

如果重试超过最大次数 （默认16次），消息会被投递到死信主题 （%DLQ%），等待人工干预。死信队列中的消息不会再被自动消费。

一体与分离：Kafka和RocketMQ的核心架构博弈

说起RocketMQ就不能不提起Kafka了，两者都是消息中间件这个领域的霸主，但它们的核心架构设计差异， 直接决定了各自不同的性能特性和适用场景，这也是技术选型时必须深入理解的重点。

核心架构设计差异

Kafka：读写一体的"分区日志"模型， Kafka的架构哲学是极简与统一。 它将每个主题分区抽象为一个仅追加（append-only）的物理日志文件。 生产者和消费者都直接与这个日志文件交互：生产者顺序写入尾部，消费者通过维护偏移量顺序读取。这种设计下，数据的读写路径完全一致， 逻辑与物理结构高度统一。

RocketMQ：读写分离的"二级制"模型 ， RocketMQ的架构哲学是分工与优化。 它采用了物理CommitLog + 逻辑ConsumeQueue的二级结构。 所有消息都顺序写入一个统一的CommitLog 物理文件，实现磁盘的最高效顺序写。同时，为每个消息队列异步构建一个轻量级的ConsumeQueue 索引文件，消费者读取时先查询内存中的ConsumeQueue定位，再到CommitLog中获取消息体。这是一种逻辑与物理分离的设计。

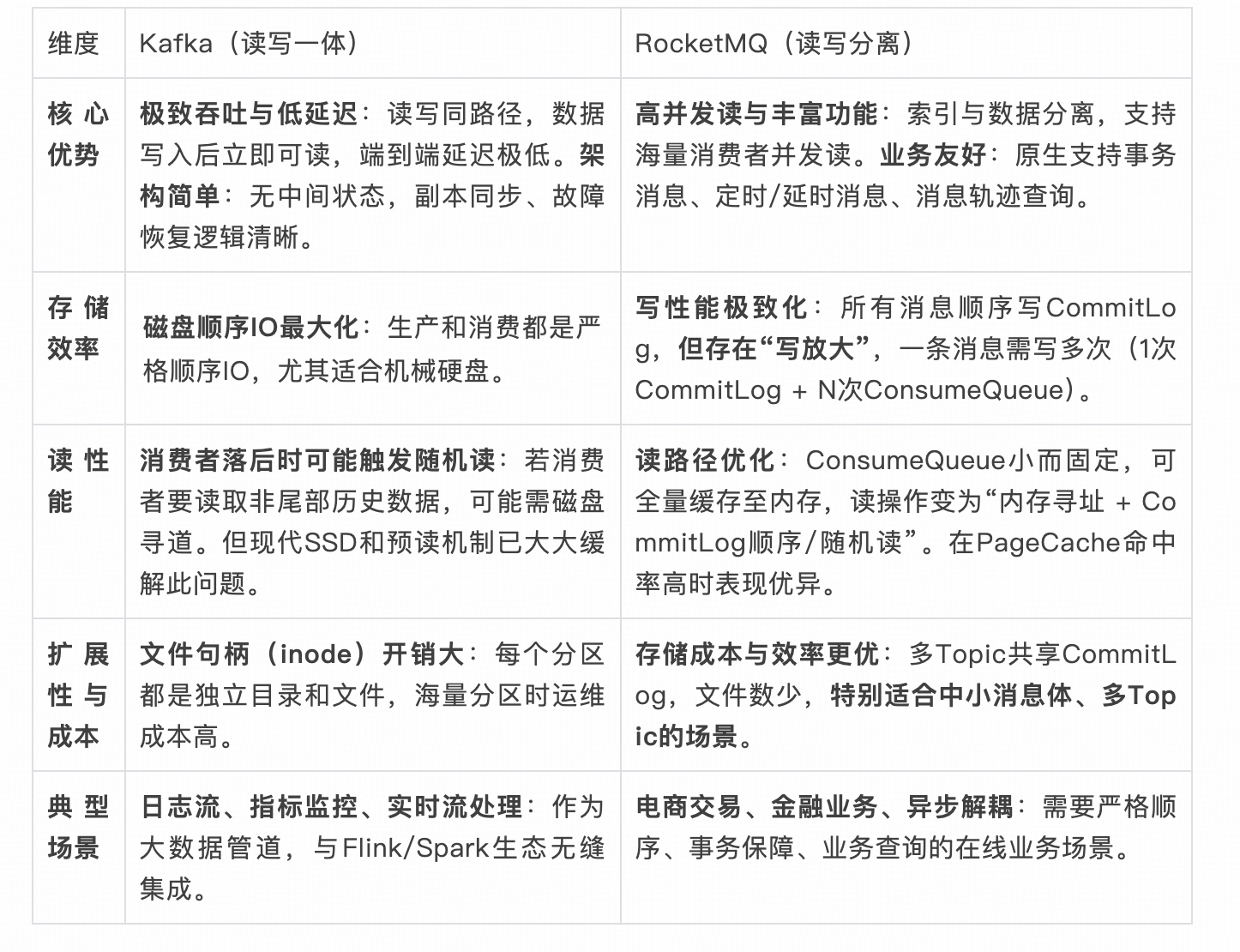

优劣势对比

基于上述架构设计根本差异，两者在关键指标上各显优劣：

总而言之，Kafka像一个设计精良的高速公路系统， 核心目标是让数据车辆（消息）能够高吞吐、低延迟地持续流动，并方便地引向各个处理工厂（流计算）。而RocketMQ则像一个高度可靠的快递网络， 不仅确保包裹（消息）准确送达，还提供预约配送（定时）、签收确认（事务）、异常重投（重试）等一系列服务于业务逻辑的增值功能。

RocketMQ对于随机读取的优化

RocketMQ在消费时候的流程

消费者请求 → ConsumeQueue（内存/顺序）获取commitlog上的物理偏移量 → 根据物理偏移量定位CommitLog（磁盘/随机） → 返回消息

从ConsumeQueue获取到消息在commitlog中的偏移量的时候，回查时候可能产生随机IO

1. 第一次随机IO： 根据ConsumeQueue中的物理偏移量，在CommitLog中定位消息位置
2. 可能的连续随机IO： 如果一次拉取多条消息，这些消息在CommitLog中可能物理不连续

为了保证RocketMQ的高性能，采用一些优化措施，尽量避免随机IO

1. ConsumeQueue的内存映射优化

实际上，RocketMQ将ConsumeQueue映射到内存,每个ConsumeQueue约5.72MB，可完全放入PageCache,读索引操作几乎是内存操作。

public class ConsumeQueue {
    private MappedFile mappedFile;  // 内存映射文件
    // 20字节每条：8(offset) + 4(size) + 8(tagHashCode)
}

2. PageCache的充分利用

Linux PageCache工作流程：

1. 消息写入CommitLog → 进入PageCache
2. 消费者读取 → 优先从PageCache获取
3. 如果PageCache命中：内存速度（≈100ns）
4. 如果PageCache未命中：磁盘随机读取（≈10ms）

3. 批量读取优化

// DefaultMessageStore.java
public GetMessageResult getMessage(...) {
    // 一次读取多条消息（默认最多32条）
    // 即使这些消息物理不连续，通过批量读取减少IO次数
    for (int i = 0; i < maxMsgNums; i++) {
        // 使用同一个文件channel批量读取
        readMessage(ctx, msgId, consumerGroup);
    }
}

4. 读取顺序性的保持

虽然CommitLog中不同Topic的消息是随机存放的，但同一个Queue的消息在CommitLog中是基本连续的：

Queue1: | Msg1 | Msg3 | Msg5 | ... | 在ConsumeQueue中连续
        ↓      ↓      ↓
CommitLog: | Msg1 | Msg2(T2) | Msg3 | Msg4(T3) | Msg5 |
          ↑_________________________↑
          物理上相对连续，减少磁头寻道

高可用设计：双轨并行的可靠性架构

主从架构（Master-Slave）

经典主从模式： RocketMQ早期采用Master-Slave架构，Master处理所有读写请求，Slave仅作为热备份。这种模式下，故障切换依赖人工干预或半自动脚本， 恢复时间通常在分钟级别。

Dledger高可用集群： RocketMQ 4.5引入的Dledger基于Raft协议实现真正的主从自动切换。 当Master故障时，集群能在秒级（通常2-10秒）内自动选举新Leader，期间消息仍可写入（写入请求会阻塞至新Leader选出）。

多副本机制： 现代部署中，建议采用2主2从或3主3从 架构。例如在阿里云上，每个Broker组包含1个Master和2个Slave，形成跨可用区的三副本， 单机房故障不影响服务可用性。

同步/异步复制

同步复制保证强一致（消息不丢失），异步复制追求更高性能。

// Broker配置示例
brokerRole = SYNC_MASTER
// 生产者发送消息后，必须等待至少一个Slave确认
// 确保即使Master宕机，消息也不会丢失

• 强一致性保证：消息写入Master后，同步复制到Slave才返回成功
• 性能代价：延迟增加约30-50%，TPS下降约20-40%
• 适用场景：金融交易、资金变动等对数据一致性要求极高的业务

同步/异步刷盘

同步刷盘保证消息持久化不丢失，异步刷盘提升吞吐。

brokerRole = ASYNC_MASTER
// 消息写入Master即返回成功，Slave异步复制
// 存在极短时间的数据丢失风险

• 高性能模式： 延迟降低，吞吐量接近单节点性能
• 风险窗口： Master宕机且数据未同步时，最近几秒消息可能丢失
• 适用场景： 日志收集、监控数据、可容忍微量丢失的业务消息

刷盘策略的工程优化

同步刷盘（SYNC_FLUSH）

生产者 → Broker内存 → 磁盘强制刷盘 → 返回成功

• 零数据丢失： 即使机器掉电，消息也已持久化到磁盘
• 性能瓶颈： 每次写入都触发磁盘IO，机械硬盘下TPS通常<1000
• 优化手段： 使用SSD硬盘可大幅提升性能

异步刷盘（ASYNC_FLUSH）

生产者 → Broker内存 → 立即返回成功 → 异步批量刷盘

• 高性能选择： 依赖PageCache，SSD下TPS可达数万至数十万

• 可靠性依赖： 依赖操作系统的刷盘机制（通常5秒刷盘一次）

• 配置调优：

  调整刷盘参数

  flushCommitLogLeastPages = 4 # 至少4页（16KB）才刷盘 flushCommitLogThoroughInterval = 10000 # 10秒强制刷盘一次

四、Producer与Consumer：高效的生产与消费模型

Producer

消息路由策略：

// 内置多种队列选择算法
DefaultMQProducer producer = new DefaultMQProducer("ProducerGroup");
// 1. 轮询（默认）：均匀分布到所有队列
// 2. 哈希：相同Key的消息路由到同一队列，保证局部顺序
// 3. 机房就近：优先选择同机房的Broker
producer.send(msg, new MessageQueueSelector() {
    @Override
    public MessageQueue select(List<MessageQueue> mqs, Message msg, Object arg) {
        // 自定义路由逻辑
        return mqs.get(arg.hashCode() % mqs.size());
    }
});

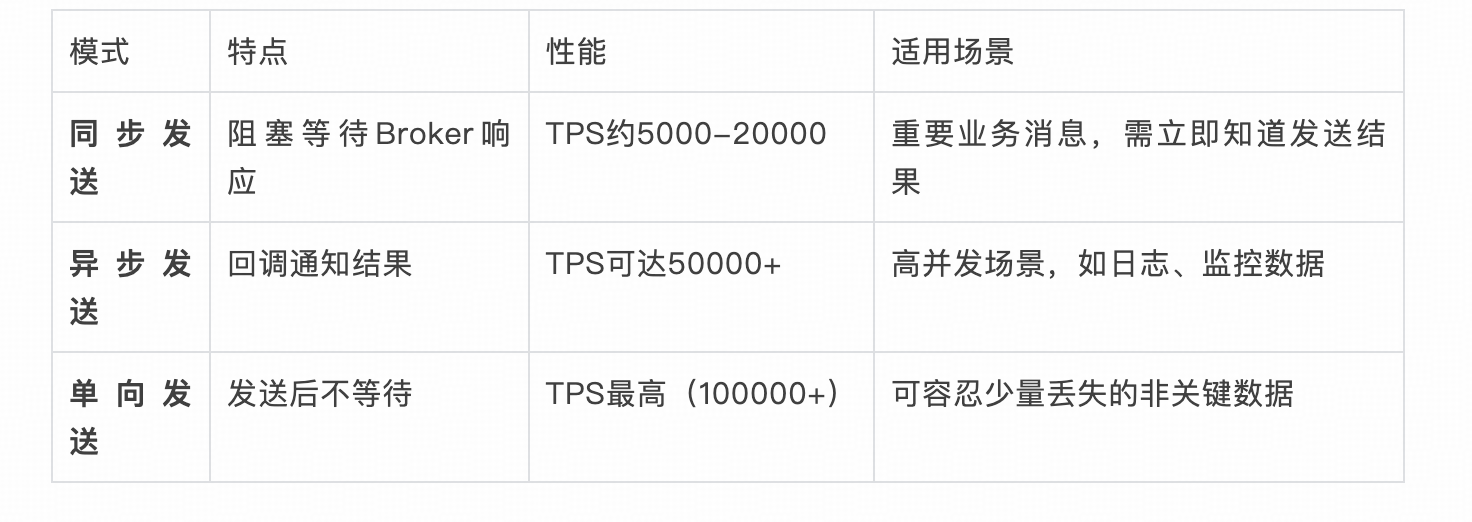

发送模式对比：

失败重试与熔断：

• 智能重试： 发送失败时自动重试（默认2次），可配置退避策略
• 故障规避： 自动检测Broker可用性，故障期间路由到健康节点
• 慢请求熔断： 统计发送耗时，自动隔离响应慢的Broker

Consumer

负载均衡策略：

// 集群模式：同一ConsumerGroup内消费者均分队列
consumer.setMessageModel(MessageModel.CLUSTERING);
// 广播模式：每个消费者消费全量队列
consumer.setMessageModel(MessageModel.BROADCASTING);

消费进度管理：

Broker托管： 默认方式，消费进度存储在Broker

本地维护： 某些场景下可自主管理offset（如批量处理）

重置策略：

// 支持多种消费起点
consumer.setConsumeFromWhere(ConsumeFromWhere.CONSUME_FROM_LAST_OFFSET);  // 从最后
consumer.setConsumeFromWhere(ConsumeFromWhere.CONSUME_FROM_FIRST_OFFSET); // 从头
consumer.setConsumeFromWhere(ConsumeFromWhere.CONSUME_FROM_TIMESTAMP);    // 从时间点

并发控制优化：

// 关键并发参数
consumer.setConsumeThreadMin(20);     // 最小消费线程数
consumer.setConsumeThreadMax(64);     // 最大消费线程数
consumer.setPullBatchSize(32);        // 每次拉取消息数
consumer.setConsumeMessageBatchMaxSize(1); // 批量消费大小
// 流控机制
consumer.setPullThresholdForQueue(1000);  // 队列堆积阈值
consumer.setPullInterval(0);              // 拉取间隔（0为长轮询）

五、核心流程与特性背后的架构支撑

1 .顺序消息如何保证？

全局顺序： 单Topic单队列（牺牲并发）。

分区顺序： 通过MessageQueue选择器确保同一业务键（如订单ID）的消息发往同一队列，Consumer端按队列顺序消费。

2.事务消息的两阶段提交

流程详解： Half Message -> 执行本地事务 -> Commit/Rollback。

架构支撑： Op消息回查机制，解决分布式事务的最终一致性，是架构设计中"状态可回溯"思想的体现。

3.延时消息的实现奥秘

并非真正延迟投递： 为不同延迟级别预设独立的SCHEDULE_TOPIC， 定时任务扫描到期后投递至真实Topic。

设计权衡： 以存储和计算换取功能的灵活与可靠。

六、其他性能优化关键技术点

1. 零拷贝（Zero-copy）： 通过sendfile或mmap+write方式，减少内核态与用户态间数据拷贝，大幅提升网络发送与文件读写效率。
2. 堆外内存与内存池： 避免JVM GC对大数据块处理的影响，实现高效的内存管理。
3. 文件预热： 启动时将存储文件映射到内存并写入"假数据"，避免运行时缺页中断。

七、总结：RocketMQ架构设计的启示

RocketMQ的架构设计，尤其是其在简洁性、高性能和云原生演进方面的平衡，为构建现代分布式系统提供了许多宝贵启示。

1. 在简单与完备间权衡： RocketMQ没有采用强一致性的ZooKeeper，而是自研了极其简单的NameServer。这说明在非核心路径上，牺牲一定的功能完备性来换取简单性和高可用性，可能也是个不错的选择。
2. 以写定存储，以读优查询： 其存储架构是典型的写优化设计。所有消息顺序追加写入，保证了最高的写入性能。而针对消费和查询这两种主要的"读"场景，则分别通过异步构建索引数据结构（ConsumeQueue和IndexFile）来优化。
