即将发布：NJet共享内存指标展示及动态扩展

NGINX 向云原生演进，All in OpenNJet

---

简介

共享内存是NJet实现高性能和高并发处理的关键机制之一。它允许多个工作进程共享数据，减少重复计算和资源消耗，同时支持复杂的业务逻辑（如限流、负载均衡、会话管理等）。通过合理使用共享内存，可以显著提升NJet的性能和可靠性。从NJet3.0开始，NJet实现了对动态共享内存的支持，解决了关键的资源分配无法应对业务弹性变化的关键痛点。目前，NJet的动态共享内存功能有了新的增强，新增的主要功能有两个：

支持对共享内存的使用情况进行统计、展示，目前支持json格式，html格式及prometheus格式。同时还展示了NJet中的ctrl进程及各个worker进程的内存及CPU使用情况。

支持通过API为每个共享内存池配置自动扩展属性，在配置了动态共享内存后，设置了属性的共享内存池可以自动扩展。

目前，此功能在开发分支上实现，后续会合并到主分支上发布。如想试用，可自行从gitee平台上下载开发分支进行编译，试用。

共享内存指标展示

要展示共享内存的使用情况，需要对NJet的helper配置文件(如njet_ctrl.conf)修改，增加黄色标注的配置。配置动态共享内存的命令可参考gitee上的使用手册。

Bash \# conf/njet_ctrl.conf load_module /usr/local/njet/modules/njt_http_sendmsg_module.so; load_module /usr/local/njet/modules/njt_ctrl_config_api_module.so; load_module /usr/local/njet/modules/njt_helper_health_check_module.so; load_module /usr/local/njet/modules/njt_http_upstream_api_module.so; load_module /usr/local/njet/modules/njt_http_location_api_module.so; load_module /usr/local/njet/modules/njt_doc_module.so; load_module /usr/local/njet/modules/njt_http_vtsd_module.so; load_module /usr/local/njet/modules/njt_http_shm_status_module.so; load_module modules/njt_http_shm_api_module.so; <br/>error_log logs/error_ctrl.log error; <br/>events { worker_connections 1024; } <br/>http { \# dyn_kv_conf conf/ctrl_kv.conf; \# lua_package_path "$prefix/lualib/lib/?.lua;/usr/local/njet/modules/?.lua;;"; \# lua_package_cpath "$prefix/lualib/clib/?.so;;"; \# init_by_lua_block { \# local \_=require("lor.index") \# local \_=require("lsqlite3complete") \# } include mime.types; access_log off; server { listen 8089; <br/>... ... location /api { dyn_module_api; <br/>} <br/><br/>location /shm { shm_status_display; } } }

通过上面的配置，在运行后就可以通过浏览器查看共享内存的使用情况了。下面给出的地址都是参考上述配置。具体展示的指标有：

全局统计：包括动态zone和静态zone;

zone一级：包括size, 这里的size是一个pool的大小， pool数目等;

pool一级：包括总页数和已用页数;

slot一级：这一级指的是小于半个页面（4k/2 = 2k）大小的内存分配情况，njet使用单独的数据结构来管理这类内存的分配;

Worker的内存及CPU使用统计

JSON格式

访问地址：http://127.0.0.1:8089/shm/format/json

PROMETHEUS格式

访问地址：http://127.0.0.1:8089/shm/format/prometheus

这种格式主要供系统资源监控使用，所以没有给出上面说到的slot一级的指标和pool一级的指标。

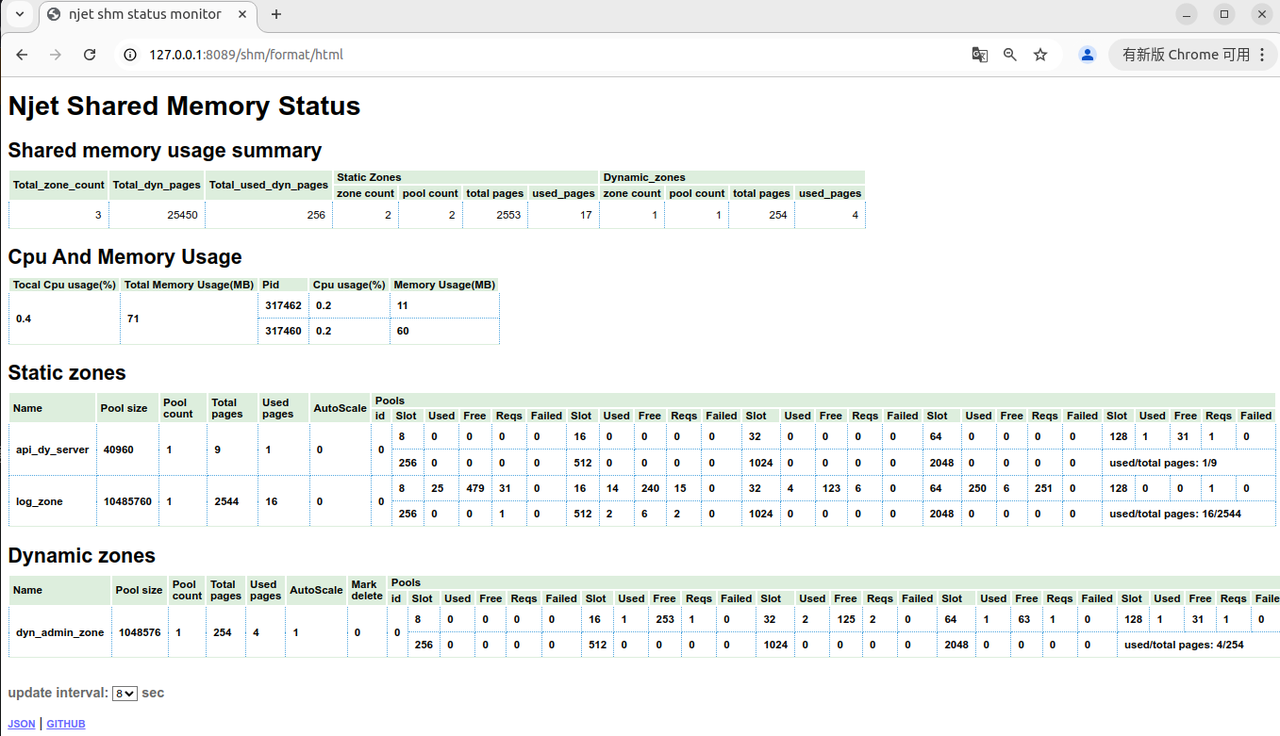

HTML格式

访问地址：http://127.0.0.1:8089/shm/format/html

这种模式下，指标以表格形式输出，并且会自动更新。

共享内存动态扩展设置

这次更新中，还为每一个共享内存的zone增加了一个自动扩展（autoscale）的属性。这个属性可以通过NJet的控制API来实现。要使用此功能，需要在njet_ctrl.conf中增加下面的配置。

Bash load_module modules/njt_http_shm_api_module.so;

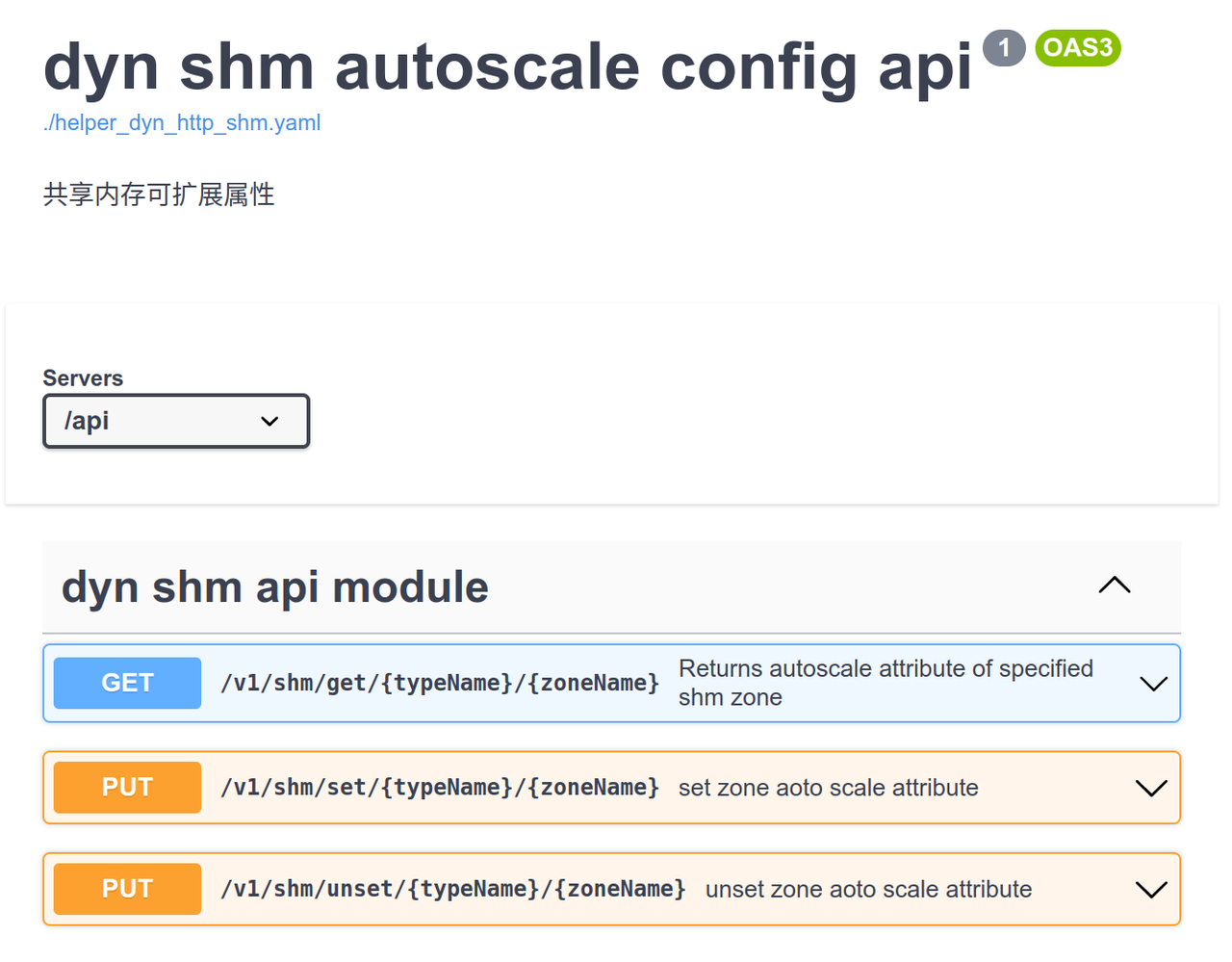

访问地址：http://127.0.0.1:8089/doc/swagger/

点击红线内的接口，跳转到下面的页面

通过对应的接口可以设置/取消/查询对应zoneName的共享内存的可扩展属性。其中typeName的取值有两个：

static对应静态共享内存，即html格式中static_zones中的列表;

dynamic对应动态共享内存，即html格式中static_zones中的列表。

这些请求都可以通过curl向相应的接口发送请求来实现。如设置共享内存非自动扩展属性，发送

Bash curl -X 'PUT' \\ '<http://127.0.0.1:8089/api/v1/shm/unset/dynamic/dyn_backend1>' \\ \-H 'accept: \*/\*'

返回

Bash { "code": 0, "msg": "successfully update zone status" }

查询共享内存自动扩展属性值，发送

Bash curl -X 'GET' \\ '<http://127.0.0.1:8089/api/v1/shm/get/dynamic/dyn_backend1>' \\ \-H 'accept: application/json'

返回

Bash { "code": 0, "msg": "zone autoscale is unset" }

动态共享内存自动扩展示例

下面给出一个设置动态内存可扩展属性的例子，具体配置如下图，这是一个配置lua字典的例子，具体配置如下，其中

第28行定义了总的动态共享内存的大小为100M;

第31行定义了一个静态共享内存，大小为10M;

第49行定义的location中的lua块将接收到的数据保存到字典中（第67行）。

Bash worker_processes auto; <br/>cluster_name njet; node_name node1; <br/>error_log logs/error.log error; <br/>helper ctrl /usr/local/njet/modules/[njt_helper_ctrl_module.so](http://njt_helper_ctrl_module.so) /usr/local/njet/conf/njet_ctrl.conf; helper broker /usr/local/njet/modules/[njt_helper_broker_module.so](http://njt_helper_broker_module.so); helper access_data /usr/local/njet/modules/[njt_helper_access_data_module.so](http://njt_helper_access_data_module.so) /usr/local/njet/conf/go access.conf; <br/>load_module /usr/local/njet/modules/[njt_http_split_clients_2_module.so](http://njt_http_split_clients_2_module.so); load_module /usr/local/njet/modules/[njt_agent_dynlog_module.so](http://njt_agent_dynlog_module.so); load_module /usr/local/njet/modules/[njt_http_dyn_bwlist_module.so](http://njt_http_dyn_bwlist_module.so); load_module /usr/local/njet/modules/[njt_dyn_ssl_module.so](http://njt_dyn_ssl_module.so); load_module /usr/local/njet/modules/[njt_http_vtsc_module.so](http://njt_http_vtsc_module.so); load_module /usr/local/njet/modules/[njt_http_location_module.so](http://njt_http_location_module.so); load_module /usr/local/njet/modules/[njt_http_access_log_zone_module.so](http://njt_http_access_log_zone_module.so); load_module /usr/local/njet/modules/[njt_http_lua_module.so](http://njt_http_lua_module.so); load_module modules/[njt_http_dyn_upstream_module.so](http://njt_http_dyn_upstream_module.so); <br/><br/>events { worker_connections 1024; } <br/>shared_slab_pool_size 100M; <br/>http { lua_shared_dict configuration_data 10M; dyn_kv_conf conf/iot-work.conf; include mime.types; access_log off; access_log_write_zone on; vhost_traffic_status_zone; access_log_zone log_zone 100m; \# access_log_zone_ignore_ip [127.0.0.1](http://127.0.0.1); access_log_zone_valid 3; <br/>#lua_package_path "$prefix/lualib/lib/?.lua;/usr/local/njet/modules/?.lua;$prefix/apps/?.lua;;" ; \# lua_package_cpath "$prefix/lualib/clib/?.so;;"; server { listen 8080; location / { root html; } location /set_key { \# Set content type to text/plain for simplicity default_type text/plain; <br/>\# Use Lua code to set a key into the shared dictionary content_by_lua_block { \-- Get the 'key' parameter from the URL local key = ngx.var.arg_key \-- Get the 'value' parameter from the URL local value = ngx.var.arg_value <br/>if not key or not value then ngx.say("Missing key or value parameter") return end <br/>\-- Store the key-value pair in the shared dictionary local dict = ngx.shared.configuration_data local success, err, forcible = dict:set(key, value) <br/>if success then ngx.say("Key '" .. key .. "' set to '" .. value .. "' successfully") else ngx.say("Failed to set key: ", err) end } } <br/>location /get_key { default_type text/plain; content_by_lua_block { local key = ngx.var.arg_key if not key then ngx.say("Key parameter is missing") return end <br/>local dict = ngx.shared.configuration_data local value, flags, stale = dict:get(key) <br/>if value then ngx.say("Value for key '" .. key .. "' is: " .. value) else ngx.say("Key '" .. key .. "' not found") end } } } }

可通过下面的脚本持续向字典中增加数据

Bash for i in {1..20000}; do curl -s "localhost:8080/set_key?key=a_$i&value=b_$i" > /dev/null;done;

在没给configuration_data设置可扩展属性前，测试中可以看到内存池已经满。

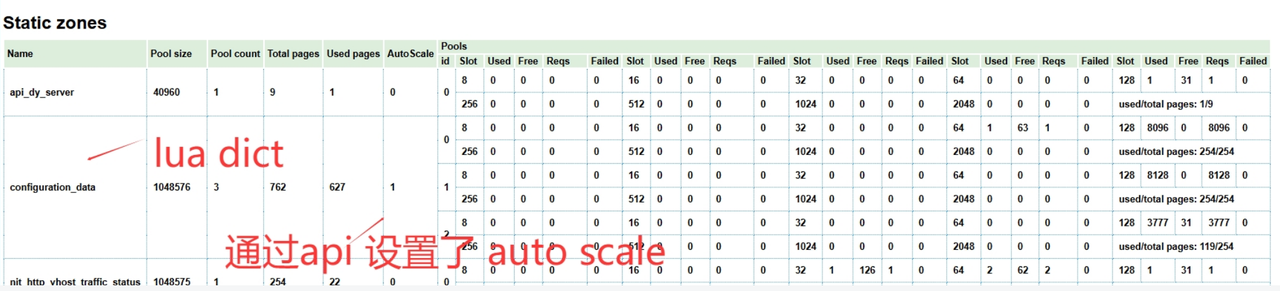

在设置configuration_data设置可扩展属性后，请求在内存池满了后会自动扩展。 从图中看到，configuration_data中的内存池已经扩展为3个。这项功能的一种使用场景是

为整个系统配置一个合适的总的动态内存空间大小;

使用prometheus接口定期采集系统中共享内存的使用情况;

当发现有共享内存空间的使用率超过预设的阈值时，发出告警;

根据zone的具体使用方式，确定是否需要设置动态扩展。

其它说明

当前功能将在25年Q1末的NJet3.3发布时支持，敬请期待
