导读：科大讯飞星际日志中心经历了从 Elasticsearch 到 Loki，再到 Apache Doris 的可观测性存储分析底座升级，支持可观测三大支柱 Log Trace Metrics 的存储与分析，有效解决 Elasticsearch 成本高、Loki 查询慢的问题。Doris 能够在降低成本的同时提高查询效率，实现了查询性能提升 10 倍、存储空间缩减至 Elasticsearch 1/6。此外，Doris 提供的半结构化数据类型 VARIANT 能高效存储可扩展的 JSON 数据，具备很高的灵活性，且其性能媲美普通宽表。

作者｜科大讯飞软件研发工程师，曲庆伟

指标、日志、链路是服务可观测性的三大支柱。 在保障服务稳定性方面，指标主要用于发现故障和问题，而日志和链路分析则侧重于定位和分析问题。其中，日志实际上在这三大维度中充当了重要桥梁。

讯飞星迹作为科大讯飞推出的一款全领域场景的可观测产品，旨在满足基础设施、应用及业务上的监测需求，提供一体化的解决方案。以实际场景为例，当服务上线后，需要对中间件和操作系统的 CPU 、内存等资源进行监控，这些指标能够实时反映系统的健康状态。当问题出现后，可以通过日志数据分析其来源，再利用日志链路分析迅速定位问题的位置。

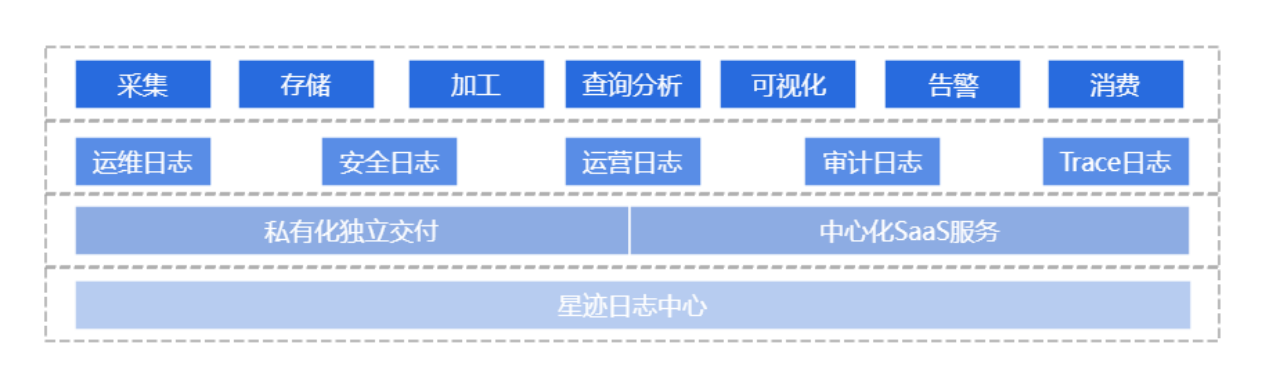

为更好的处理及管理日志数据，讯飞星迹推出了星迹日志中心，经过多个版本迭代后， 现已基于 Apache Doris 升级为可观测存储分析底座，实现查询性能提升 10 倍，存储空间缩减至原来 1/6。目前，在集团内多个 BG BU 的项目上稳定运行，帮助业务降本增效，同时通过业务指标分析和用户画像与行为分析助力业务增长。

星迹可观测日志中心建设目标

科大讯飞对星迹可观测日志中心建设目标可以总结为三点：写的多、查的快、易于使用。

写的多：

• 高吞吐、低延迟：日志数据增长迅猛，每天可产生 10 ～ 100 TB 数据、日志条数可达几十亿～几百亿条。同时，日志写入并发量也在持续提升，可达到 50 万 TPS，对日志平台的写入吞吐要求极高。

• 低成本存储：日志数据总量庞大且保存时间较长，需实现高压缩率的存储方案，支持冷热存储和数据归档，避免占用过多存储资源。

查的快：

• 秒级查询响应：即使面对海量数据，也需要提供稳定高性能的查询能力，以应对故障排查等对响应速度有较高要求的使用场景，分钟级的数据延迟往往无法满足业务要求。

易于使用：

• 运维简单：要求架构极简易用，支持快速部署、扩容及运维，并能够与其他子系统串联打通，支持多云场景。

• 使用简单：支持工程师熟悉的接口和语言比如 SQL，以及可视化的、便捷的管理界面。

可观测性存储底座架构演进

01 ELK

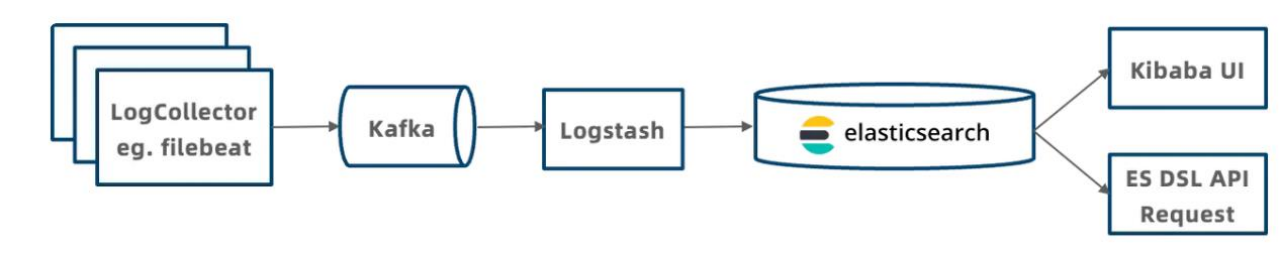

早期讯飞基于 Elasticsearch 搭建了如图所示的日志处理及分析架构。具体来说，日志采集器将数据上报到 Kafka，接着通过 Logstash 进行 ETL 处理，处理后的数据存储到 Elasticsearch 中，由 Elasticsearch 提供数据的查询及分析服务。

存在的问题：

• 资源占用高：无论是写入还是查询，CPU 占用率普遍较高。这主要是由于高吞吐量写入时，分词操作和 Segment 合并会导致显著的 CPU 消耗。

• 存储成本高：受限于 Elasticsearch 的压缩率，海量日志数据存储成本相对较高。

• 稳定性差：在进行跨天查询或处理大数据量时，系统经常出现 OOM（内存溢出）问题，且故障恢复时间较长。此外，index 加载耗时较长，可能导致写入被拒绝。

02 Loki + Cassandra

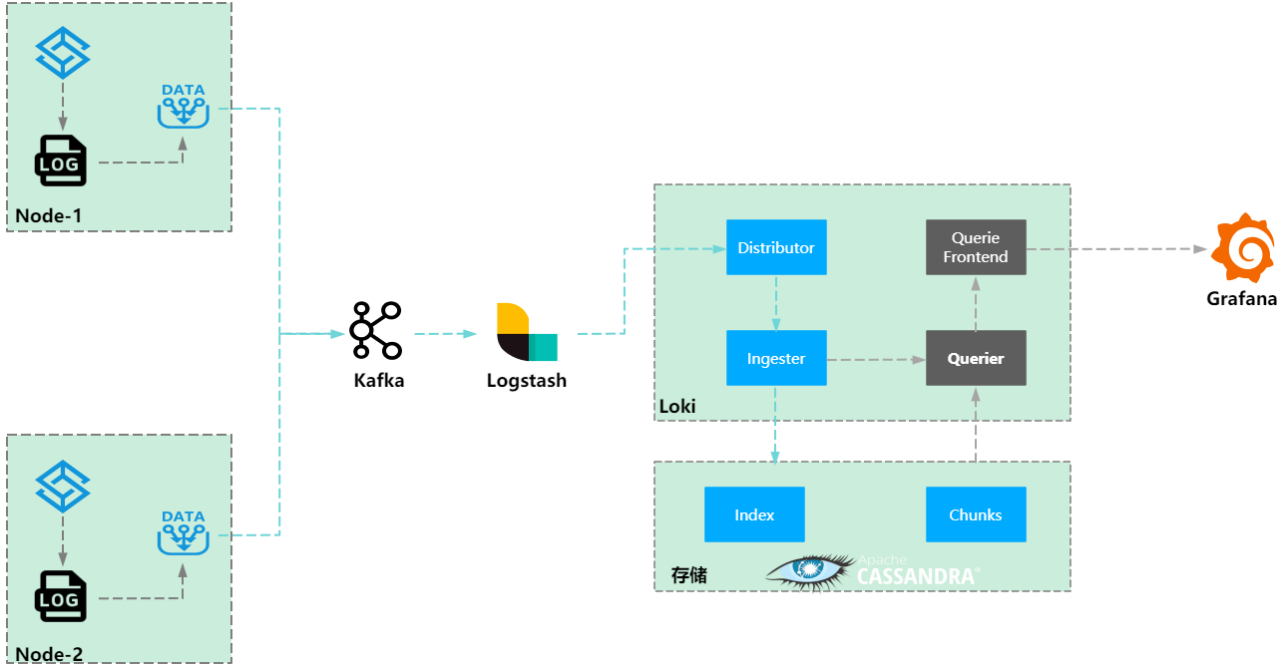

第二代架构采用了基于 Grafana Loki 的轻量化架构，通过在各应用物理机上部署采集器来实现日志数据的收集。日志数据通过 Kafka 进入 Logstash 进行 ETL 处理，最终存储到 Loki 中。Loki 的后端存储选用 Cassandra ，其采用 ZSTD 算法压缩，相较于 Elasticsearch，存储成本节约了 5 倍。具体而言，单条日志 300KB，每分钟处理 1.8 万次，经过压缩后，1 天的日志数据仅需 1.4 TB 的存储空间。

存在的问题：

• CPU 使用率高、查询分析效率低：Loki 的架构与 Prometheus 原理相似。当以标签进行数据查询时，系统先根据 index 定位到 chunk，然后加载 chunk 中的数据，解压后逐条暴力搜索。这种处理方式显然会导致较高的 CPU 使用率，并且经常出现 OOM（内存溢出）问题，查询和分析的效率也并不理想。

• 创建标签的数量受限： 当标签基数较少时，查询速度尚可。而当标签数量过多或搜索条件复杂时，无法对基数较大的值进行查询加速，而日志场景中的字段基数通常较高。例如，在查询每个链路的 trace ID 时，每条 trace ID 数据几乎都是唯一的，这种高基数的数据不适合使用标签来处理。

03 基于 Apache Doris 的可观测性存储底座

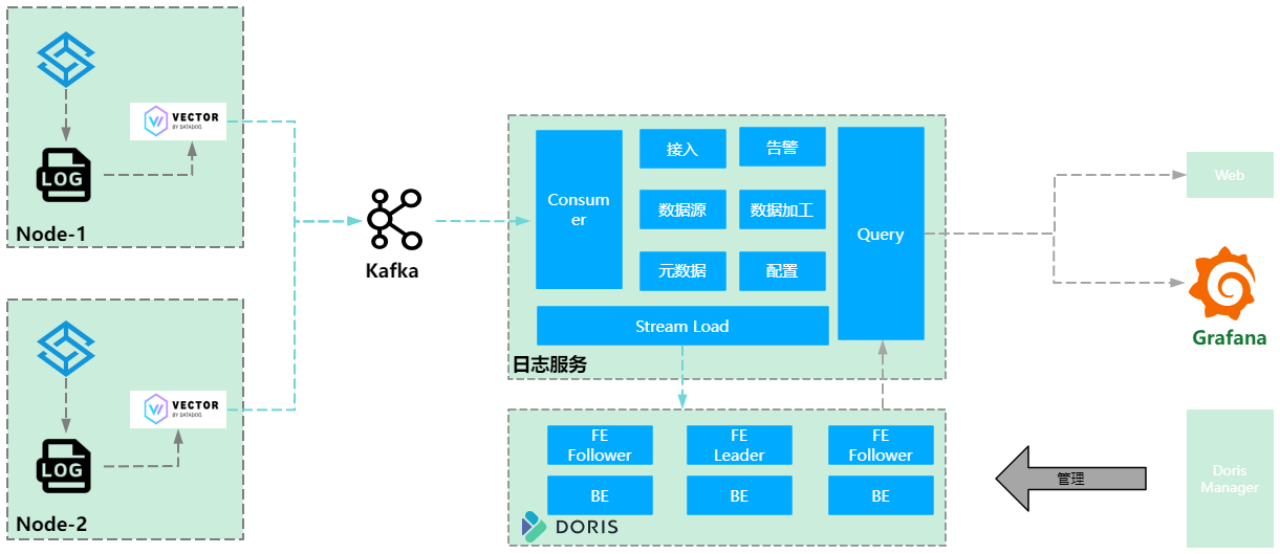

进一步的，为解决上述架构存储的问题，讯飞引入了 Apache Doris。使用 Apache Doris 替换了 Loki 服务。采集后的数据依旧流转至 Kafka 中，消费到日志服务加工处理，按时间和数据大小攒批，设置攒批时长为 3 分钟、数据大小为 200M，满足任一条件则触发数据发送，处理完的数据通过 Stream Load 写入到 Doris 集群中。

Apache Doris 引入后，可以满足文章最初提出的 3 个建设目标：

• 写的多： 可支撑日均 600 亿条、10TB 的写入流量。与 Elasticsearch 相比，存储成本不及其 1/6，相同的数据 Elasticsearch 存储需要 1T，而依赖于 Doris 的列式存储和 ZSTD 压缩，仅需要 170 G。

• 查的快： 查询效率提升至少 10 倍，特别是在聚合分析、短语模糊匹配及 TOPN 命中前缀索引等场景下，性能提升效果显著。Doris 即使在没有命中索引的情况下，也可以在分钟内返回结果。与 Elasticsearch 频繁出现的 OOM 相比，效率提升尤为突出。

• 易于使用： Doris manager 可便捷管理所有 Doris 集群。科大讯飞在交付私有化项目时，通常需要管理至少数十套集群，而 Doris Manager 使这一过程变得便捷轻松。此外，系统还提供 Grafana 和自研的 Web 查询界面，方便用户进行日志检索和分析。

新架构的应用及优化经验

01 Log Trace Metric 选择合适的数据模型

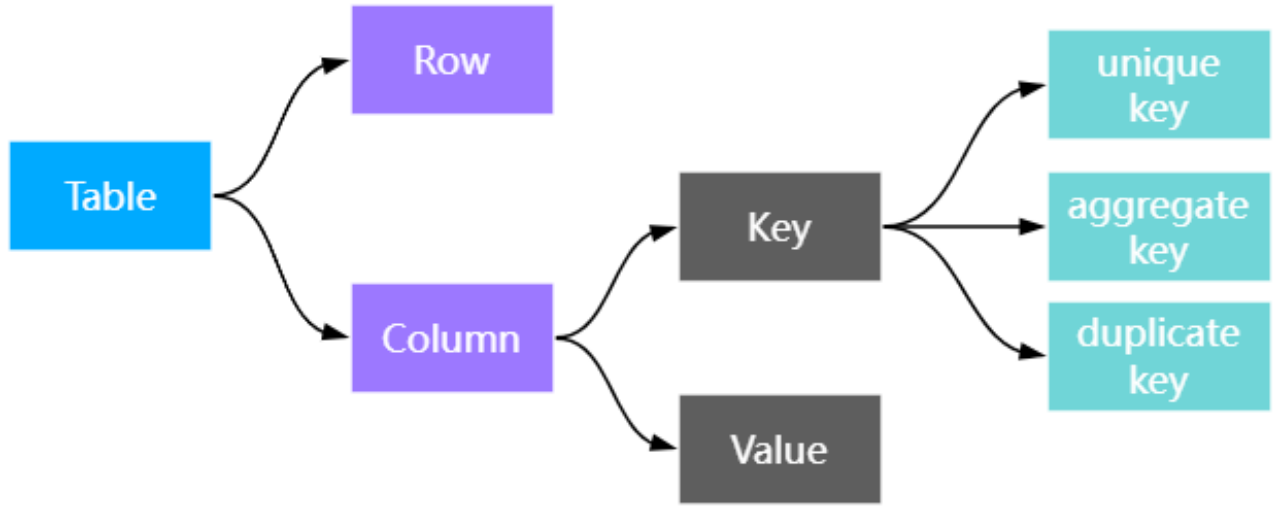

Doris 数据模型分为主键模型、明细模型和聚合模型，这三个模型在可观测日志中心都有不同程度的应用。

主键模型： 主要应用于调用链数据 Trace、配置数据的处理。主键模型能够保证 Key（主键）的唯一性，当用户更新一条数据时，新写入的数据会覆盖具有相同 Key（主键）的旧数据。

CREATE TABLE config (
  app_code varchar(50) NOT NULL COMMENT '业务唯一编码',
  app_name varchar(50) NOT NULL ,
  table_name varchar(200) NOT NULL COMMENT '数据表名',
  create_time datetime NOT NULL COMMENT '创建时间',
  update_time datetime NOT NULL COMMENT '更新时间'
)
ENGINE = OLAP
UNIQUE KEY(app_code)
DISTRIBUTED BY HASH(app_code) BUCKETS AUTO
PROPERTIES (
  "enable_unique_key_merge_on_write" = "true",
  "light_schema_change" = "true"
);

**明细模型：**主要用于日志数据 Log 的处理。数据将按照导入文件中的内容进行存储，且不进行任何聚合，即使 Key 列完全相同的数据也会被保留。在建表语句中指定的 Duplicate Key 仅用于指明数据存储时按哪些列进行排序，以适应业务不断产生的数据。一旦数据产生，就不会再发生变化。

CREATE TABLE log_record
(
    `log_date` DATETIMEV2(3) COMMENT "日志打印时间",
    `source` VARCHAR(100) COMMENT "日志来源",
    `level` VARCHAR(10) COMMENT "日志级别",
    `host_name` VARCHAR(100) COMMENT "主机名",
    `msg` STRING COMMENT "日志内容",
    INDEX idx_msg (`msg`) USING INVERTED
)
ENGINE = OLAP
DUPLICATE KEY(`log_date`)
PARTITION BY RANGE (`log_date`)
(
)
DISTRIBUTED BY RANDOM BUCKETS 50
PROPERTIES (
    "compaction_policy" = "time_series",
    "dynamic_partition.enable" = "true",
    "dynamic_partition.time_unit" = "DAY",
    "dynamic_partition.create_history_partition" = "true",
    "dynamic_partition.start" = "-30",
    "dynamic_partition.end" = "7",
    "dynamic_partition.prefix" = "p",
    "compression"="zstd"
);

聚合模型： 主要用于告警指标 Metrics 的聚合。根据 Key 列聚合数据，通过提前聚合大幅提升性能，极大降低聚合查询时所需扫描的数据量和查询的计算量，适合有固定模式的报表类查询场景。

CREATE TABLE alarm_agg
(
    `id` LARGEINT,
    `first_trigger_time` DATETIME MIN COMMENT "第一次触发时间",
    `level` TINYINT MAX COMMENT "告警级别",
    `msg` STRING REPALCE COMMENT "告警内容",
    `num` INT SUM COMMENT "总数量"
)
AGGREGATE KEY(`id`)
DISTRIBUTED BY HASH(`id`) BUCKETS 10;

当相同的 ID 进入时，将根据聚合函数进行处理。例如，对于触发时间，将提取最小值作为第一次触发时间。此外，还会对某些级别和内容进行替换，并对数量进行求和。这一过程可以提前对原始数据进行聚合，从而方便后续查询。通过这种方式，后续查询时能够扫描更少的数据。

• 数据聚合发生的时段分为三个：

  • 每一批次数据导入的 ETL 阶段。每一批次导入的数据内部进行聚合，聚合后写入 Doris 集群。
  • BE 进行数据 Compaction 阶段。BE 会对已导入的不同批次的数据进行进一步的聚合。
  • 数据查询阶段。对于查询涉及到的数据，进行对应的聚合。

• 聚合模型的局限性

  • 对 count(*) 查询不友好， Doris 必须扫描所有的 AGGREGATE KEY 列，并且聚合后，才能得到语意正确的结果。 当聚合列非常多时，count(*) 查询需要扫描大量的数据。

02 可扩展 JSON 数据使用半结构化数据类型 VARIANT

{
  "source":"PC",
  "time":1722562556534,
  "userId":"d3079d82",
  "properties": {
    "duration":8979,
    "mark":"标识",
    "title":"标题",
    "url":"/statistic/analysis"
  }
}

上述示例展示了一个典型的行为分析日志，其中 properties 是 JSON 格式的可扩展字段，存储了运行时长、标题和 URL 等子字段。然而，不同业务线在 properties 字段中的具体数据可能有所差异。例如，某业务线可能仅依据其标识来记录数据，如果该业务线涉及启动参数或启动状态，字段数量可能会减少，仅包含用户信息，如用户 ID。根据不同的事件类型，整个 properties 字段的内容也会有所不同。因此，在日志场景中，经常需要存储一些动态字段，如 Kubernetes 下的标签以及采集指标数据的标签等。

2-1 基于导入手动指定 json_path 静态 Schema 方案：

对于 properties 这种可扩展的 JSON 字段，最初在使用 Doris 导入时，手动配置json_path 参数以映射到表的字段。为提供用户体验，我们还在页面上添加了可视化配置映射功能。该方案的优缺点都很明显。

• 优点：能够确保存储和查询的效率，所有字段都映射到 Doris 表中的普通列。相较于 JSON 文本数据，列式存储在存储和查询方面的优势非常明显。
• 缺点：不够灵活，无法动态扩展字段。每次修改都需手动调整表结构和映射关系，上下游系统需协同处理，这一过程繁琐且低效，容易出错。

2-2 基于 Doris Variant 动态 Schema 方案：

后来，我们将 Apache Doris 升级到了 2.1 版本，该版本提供了 VARIANT 数据类型，支持嵌套的不固定 Schema。VARIANT 数据类型可以存储任何合法的 JSON，可自动从 JSON 中抽取字段并推断其类型，并将这些字段存储为 VARIANT 列的子列。

使用 VARIANT 类型的表结构和查询语句如下所示：

CREATE TABLE log_variant (
    time BIGINT,
    source STRING,
    userId STRING,
    properties VARIANT
)
SELECT * FROM log_variant
WHERE time BETWEEN t1 AND t2
  AND source = 'PC'
  AND properties['duration'] > 100000;

拆分成子列并采用列式存储的方式，使得 VARIANT 具备良好的存储和分析性能。在进行聚合/过滤/排序等查询时，只需读取 VARIANT 子列数据（比如 properties['duration']） 即可，不会产生额外的数据读取和解析的开销（比如mark， title， url等字段）。这种方案的性能与静态列相当，而相较于 JSON 字符串，性能提升存在数量级的差异。

在使用 VARIANT 类型的过程中，也遇到一些局限性并已找到解决方法。

• 早期版本 VARIANT 不能应用在聚合模型中， 升级到 2.1.3 以上的版本可以解决。

• 当 VARIANT 与 Group Commit 一起使用时，会出现过早反压影响写入性能的问题，升级到 2.1.5 以上的版本可以解决。

• 在 VARIANT 列上创建索引时，会对所有子列同时创建索引。如果子列数量过多，可能导致索引数量过多，从而影响写入性能。此外，同一 VARIANT 列的分词属性是一致的。例如，如果某列包含十个字段，并使用中文分词，那么这十个字段都将应用相同的中文分词规则。

• 日期、Decimal 等非标准 JSON 类型，会被默认推断成字符串类型，应尽可能从 VARIANT 中提取出来，用静态类型性能更好。

综合来看，建议需要 VARIANT 的用户使用最新的 2.1.x 版本，目前最新版本为 2.1.6。针对问题 3 和 4，社区已经开发了 VARIANT 内部 Schema 允许用户自定义的功能，预计将在后续版本中正式发布。

03 建表分区分桶优化

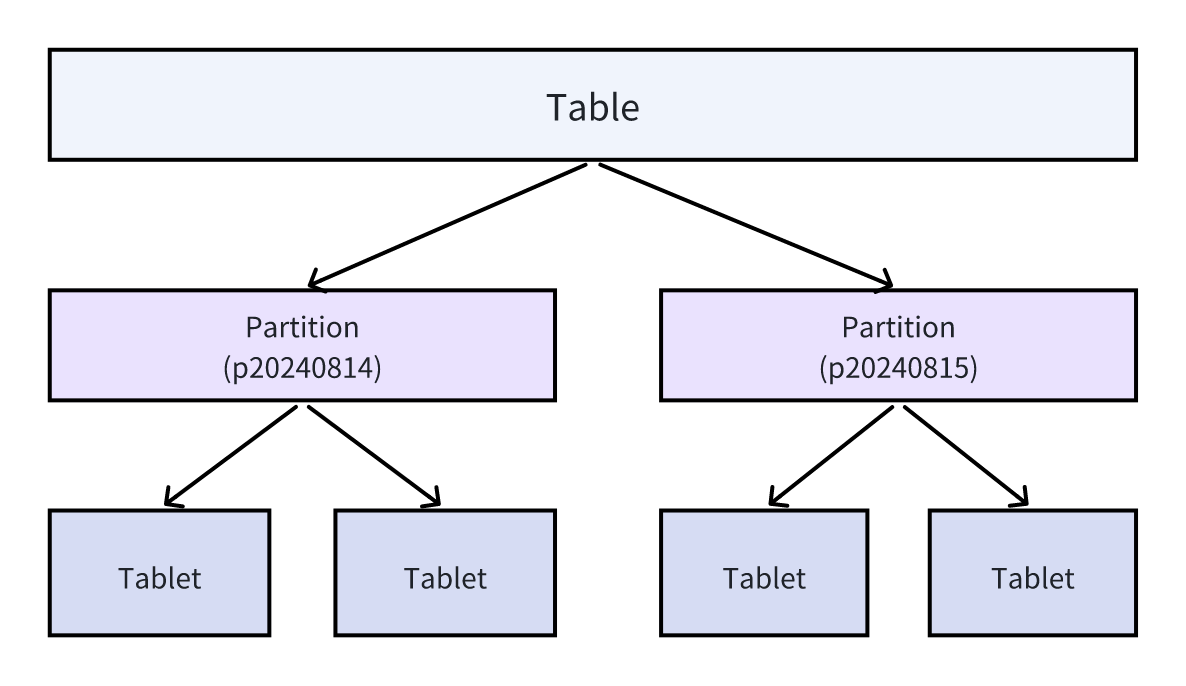

Doris 支持以表进行逻辑分区，一个 Table 下面有多个 Partition，每个 Partition 下有多个 Tablet。

如上图所示，Partition 是按照时间进行分区的，假设今天是 8 月 15 日，那么今天写入的数据将写入到右边分区中。该分区的意义在于，将总体数据量进一步拆分，查询时只查符合条件的分区，以此来提升查询的效率。

Tablet 分桶一般有 Hash 和 Random 这两种方式：

Hash： 数据写入时将指定 Key 进行 Hash 计算，以确定该分配到哪个 Tablet。这种方法的优势在于，当根据 ID 进行 Hash 时，查询时可以精准地定位到相应的 Tablet。具体来说，先根据时间进行过滤，筛选到特定的数据位置，由于数据是基于 Hash 进行分桶的，这样可以轻松地命中相应的 Tablet。

Random： 在数据写入时，系统会随机选择一个 Tablet，并结合 Single Tablet Load 实现将整个 Batch 数据写入同一个 Tablet 的单个文件。这种方式不仅增加了 IO 批处理的规模、提高了写入的性能，还使得时间相近的数据能够存储在一起，从而优化了存储效率。

分桶数一般设置为磁盘数量的三倍，以确保每个 Tablet 的大小保持在 1-10GB 范围内。

CREATE TABLE log_record (
  log_date DATETIMEV2(3),
  level VARCHAR(10),
  host VARCHAR(100),
  message string,
  INDEX idx_host (host) USING INVERTED),
  INDEX idx_message (message) USING INVERTED PROPERTIES("parser" = "chinese", "support_phrase" = "true")
)
ENGINE = OLAP
DUPLICATE KEY(log_date)
PARTITION BY RANGE (log_date)()
DISTRIBUTED BY RANDOM BUCKETS 50
PROPERTIES (
 "compaction_policy" = "time_series",
 "compression"="zstd“,
 "dynamic_partition.enable" = "true",
 "dynamic_partition.time_unit" = "DAY",
 "dynamic_partition.create_history_partition" = "true",
 "dynamic_partition.start" = "-30",
 "dynamic_partition.end" = “3",
 "dynamic_partition.prefix" = "p"
);

分区分桶优化前后的效果对比非常明显。 例如，下面的根据时间查询前 20 条数据。

SELECT * FROM log_record
WHERE log_date >= '2024-08-10 00:00:00.000' AND log_date <= '2024-08-11 00:00:00.000'
ORDER BY log_date DESC LIMIT 0, 20

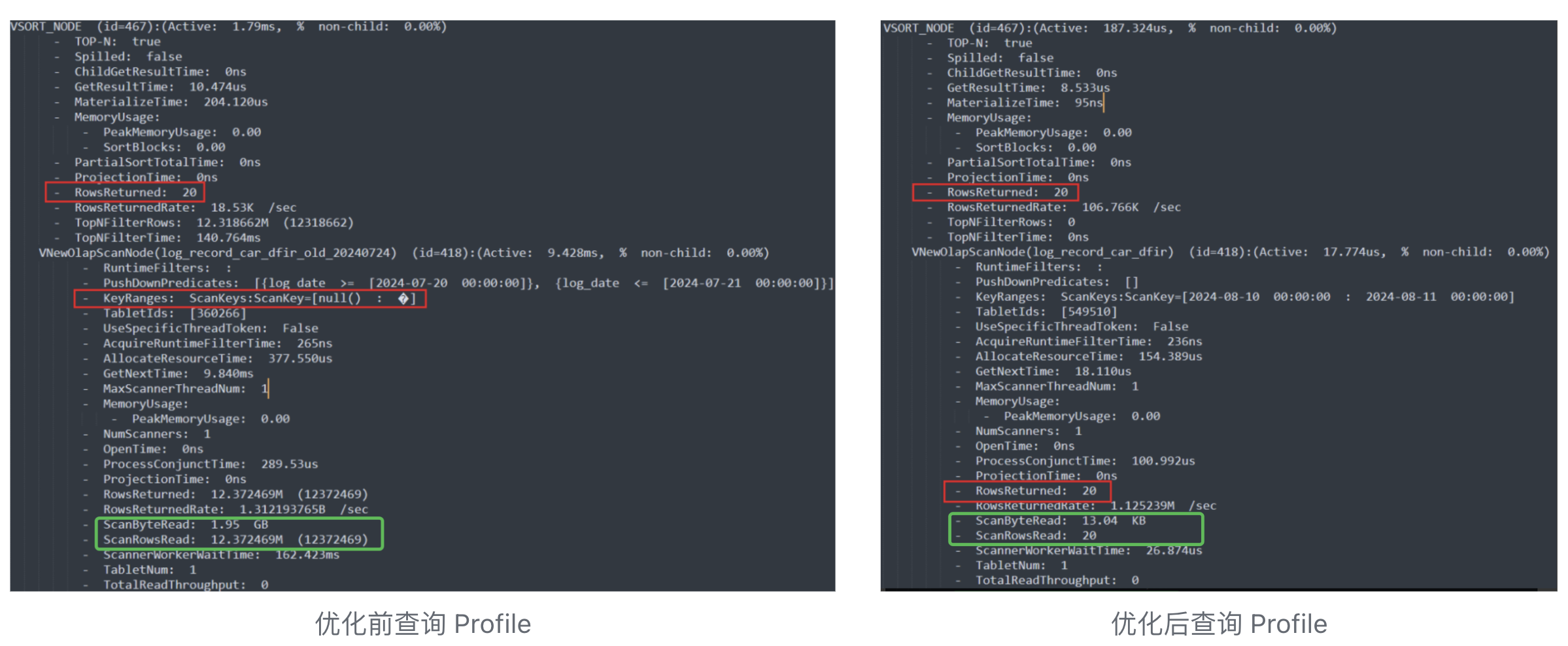

优化前（左）虽然成功返回了 20 条数据，但其扫描的行数和数据量（ScanRowsRead， ScanBytesRead）远大于优化后（右）。优化后的查询以时间为分区，并以时间作为前缀索引，该方式适用于分页场景下，能够更好的提高查询的性能，如红色圈注处，只需在每个节点扫描前 20 行数据，即可完成查询。

04 写入优化

• FE 参数优化：尽量让每个节点的 Tablet 均匀

  • enable_round_robin_create_tablet = true
  • tablet_rebalancer_type = partition

• BE 参数优化：增加写入 Buffer Size 的大小，write_buffer_size = 1073741824

• Stream Load 参数优化：设置单 Tablet 写入，load_to_single_tablet=true

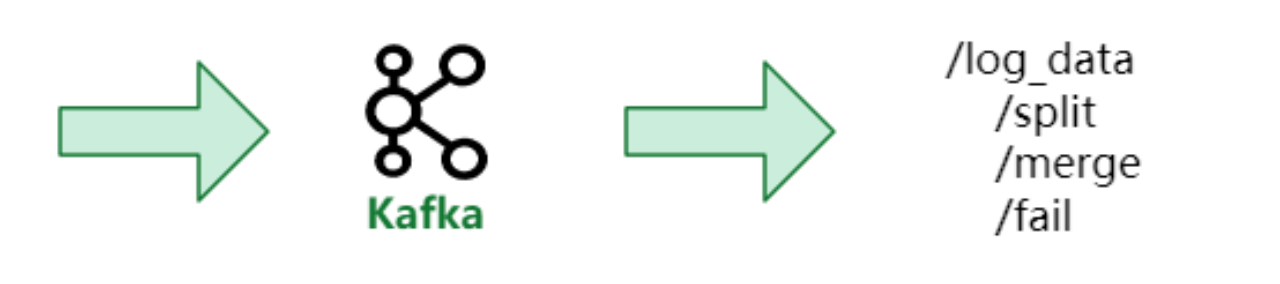

我们会在写入前攒批，压力分摊到写入模块：

写入前攒批与 Group Commit 原理相似（为什么不使用 Group Commit？最初在使用时， Group Commit 还未发布），将 Kafka 消费的数据进行本地存储，也就是说相当于在写入 Doris 之前，数据已经被处理完成。通过这样的方式将写入压力分摊至写入模块，可有效减轻 BE 的压力。

此外，Doris 提供了两种 compaction 策略：size_based 及 time_series，其中 time_series适用于时序场景。

时序数据指每批导入的数据具有时间上的顺序性。由于数据写入到 Tablet 中是有序的，因此在合并时，我们可以直接对 Segment 文件进行合并。然而，在实际应用场景需要注意，可能会出现新的数据插入到原本有序的数据中。比如，第一次写入 10-12 点数据，第二次写入 13-14 点数据，第三次又写入 8-9 点数据。在这种情况下，我们通常会默认采用基于 size 的 Compaction 策略。

优化完成后，在三节点集群测试下，每分钟可写入 600 万条数据，数据流量约 4.5G。整个过程中，磁盘 IO 均值不超过 9%，BE 内存占用均值为 4G，CPU 占用均值 9%。相对于其他系统，Doris 在写入优化方面是非常优秀的，写入吞吐高延迟低，而且资源占用率低。

收益总结

可观测性存储分析底座从 ELK 到 Loki 再到 Apache Doris 的架构升级，带来了多个方面的提升，总结起来还是最初提到的 3 个点：写的多，查的快，易于使用，具体表现在：

• 写的多： 可支撑日均 10TB，600 亿条日志的写入流量。与 Elasticsearch 相比，存储成本不到其 1/6。

• 查的快： 查询效率提升至少 10 倍，特别是在聚合分析、短语模糊匹配及 TOPN 命中前缀索引等场景下，性能提升效果显著。

• 易于使用： Doris Manager 使得管理多个集群变得简单，同时提供 Grafana 和自研的 Web 查询界面，方便用户进行日志检索和分析。

未来展望

未来，还将在 Doris 的基础上进行以下规划：

• 基于讯飞星火大模型的 AIOps：持续探索智能运维的最佳实践，包括日志异常监测、故障预测和故障诊断等。

• 用户行为分析：目前采用手动创建物化视图，未来探索如何利用 Doris 的物化视图能力实现自动物化。

• 存算分离：计划基于 3.0 版本的存算分离，实现中心化的读写分离以及租户的物理隔离。
