如何突破 SVG 描边限制

日期：2024-05-15点击：222收藏

不起眼却重要的 Stroke

在矢量图形设计领域，描边（Stroke）是一个看似简单却极其关键的元素。它不仅定义了矢量图形的边框样式，而且通过巧妙运用，能够显著提升视觉层次、强调特定元素，甚至创造出引人注目的动态效果。描边的属性，如颜色、粗细、样式等，都是实现这些视觉效果的重要工具。通过这些属性的灵活组合，设计师能够打造出丰富多彩的视觉效果，例如渐变描边或动画效果，以吸引观众的注意力。

然而，SVG 的描边属性虽然丰富，却存在一定的局限性。首先让我们看下面这张图:

你是否觉得这些矩形的尺寸是从左到右不断递减呢？

SVG 描边的局限性

我必须说实话，这些矩形本身的尺寸完全一致，你的眼睛被成功欺骗了。在设计工具中创建的这些矩形具有相同的描边宽度、颜色和端点属性。那么是什么导致了这种视觉错觉呢？为什么在 SVG 图形中似乎从未遇到过这种情况呢？答案很简单，这些矩形有且仅有一个特性不同：描边位置。

描边位置：外部、中心、内部

SVG 标准只允许描边位于图形的几何中心线上，并没有提供将描边对齐到内部或外部中心线的属性。这导致了一个有趣的现象：即使几个矩形的尺寸完全相同，由于描边位置的不同，它们看起来却像是大小不一。这种视觉错觉揭示了SVG在描边位置上的限制。从下图可以看到，随着元素的描边宽度增加到一定程度时，它会占用图形的内外空间，最后完全破坏图形。

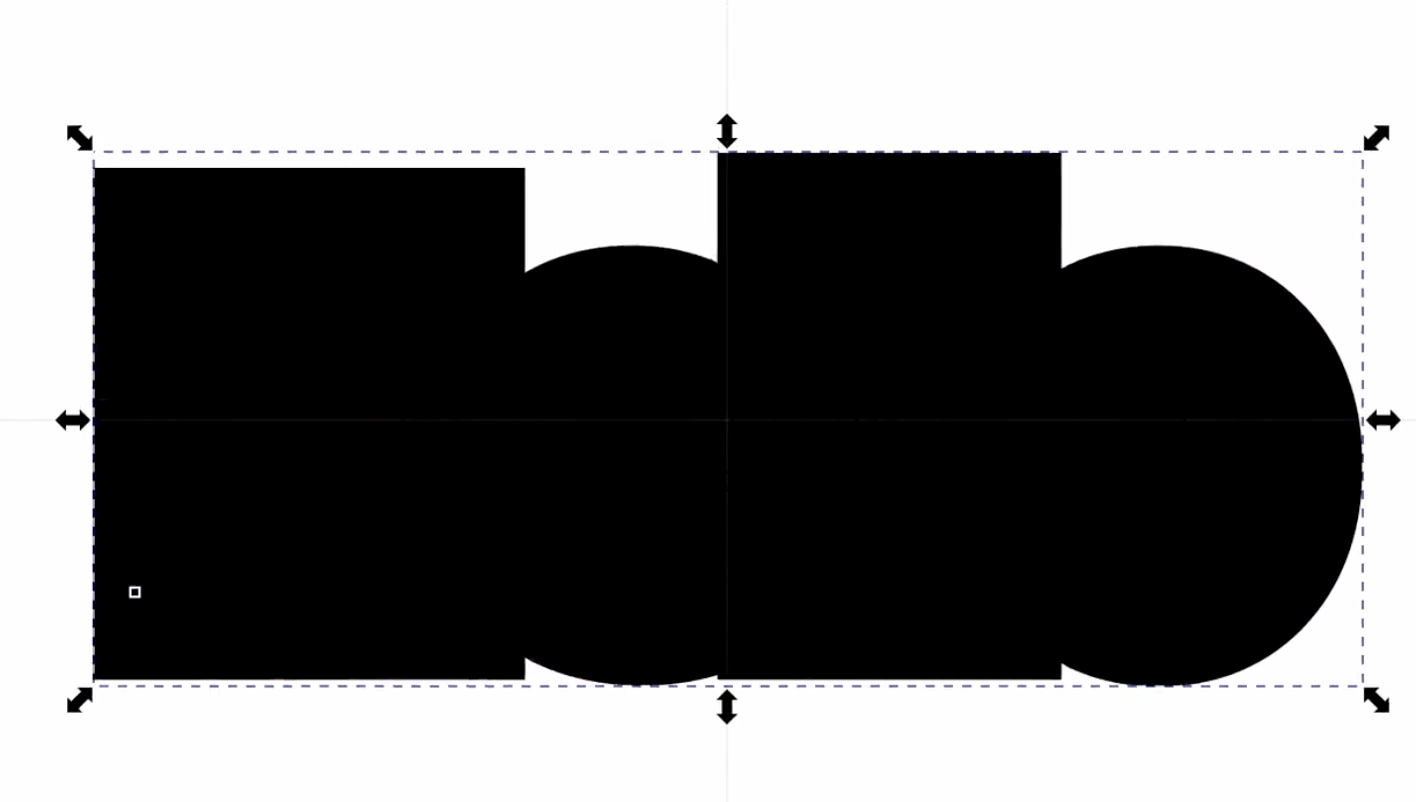

被描边破坏了矢量图形

由 Figma 制作

由于 SVG 对描边位置的限制，导致了很多灵活性的丧失。如果你想通过改变描边属性来调整描边位置，那么结果注定令人沮丧。

那么，在 SVG 中实现内部描边和外部描边有没有其他方法呢？好消息是，确实有办法达到目标。但不友好的是，为了克服这些限制，我们不得不采取一些创造性的“笨办法”。例如，可以通过遮罩(mask)属性来模拟实现内部描边：

描边宽度加倍：首先，将目标元素的描边宽度设置为其正常宽度的两倍；
创建无描边副本：然后，创建该元素的一个无描边副本，并将其与原元素对齐；
应用遮罩：接下来，将这两个元素叠加，并使用遮罩属性将它们结合起来。这样，就可以模拟出内部描边的效果；

注意：在使用遮罩时，不同设计工具可能会对图层的堆叠顺序有不同的要求。因此，在应用这一技术时，可能需要根据所使用的工具进行适当的调整。

使用“Mask”遮罩属性模拟实现的内部描边效果

示例图使用Figma制作

而要实现外描边效果，则需要通过剪切路径（clip）属性来裁剪图形，模拟出外描边的视觉效果：

描边宽度加倍：首先，将目标元素的描边宽度设置为其正常宽度的两倍，以创建一个更宽的边框。
创建无描边副本：接着，制作该元素的一个无描边副本，确保它与原元素在视觉上保持一致。
叠加元素：将无描边的副本放置在原元素之上，以便它们完全对齐。
应用剪切路径：最后，使用clipPath属性对叠加的图形进行裁剪，以去除内部元素，仅保留外部的描边效果。

使用“Clip”剪切路径模拟实现的内部描边效果

示例图使用Figma制作

你还知道哪些技巧可以实现矢量图形的内部和外部描边吗？欢迎在评论区或社群分享~

我们必须一直困在这里吗？

幸运的是，VGG 提供了更为灵活的描边控制。 VGG 规范中的 BorderPosition 属性允许设计师直接指定描边的位置，无论是内部还是外部，都能够精确控制，从而简化了设计过程并提高了精确度。这种灵活性在处理文本和复杂图形时尤为重要，它使得即使在增加描边宽度的情况下，也不会影响矢量图形本身。

使用 VGG 矢量图形规范创建的外部、中心和内部描边矢量图形

使用 VGG 快速实现的外部描边的代码（节选片段）

完整属性规范请参考：

https://docs.verygoodgraphics.com/specs/vectorgraphics/border-position

VGG 的这些特性对于创建复杂的数据可视化和信息图表尤为有利。它不仅提供了更多的设计自由度，还能够帮助设计师和开发者创造出更加专业和吸引人的视觉内容。在这些场景中，清晰地展示数据点和连接线是非常重要的，而 VGG 的描边控制能力使得这一点变得更加容易实现。

如果你是一个对图形设计和数据可视化感兴趣的开发者，那么 VGG 无疑是一个值得尝试的工具。它不仅能够提供更多的设计自由度，还能帮助你创造出更加专业和吸引人的视觉内容。

在探索 VGG 的过程中，你可能会发现自己的创造力得到了释放，因为你不再受限于传统的描边规则。尝试使用 VGG，你可能会惊讶于它能够带来的新可能性。不要害怕实验，因为正是这些实验和探索，才能推动我们不断前进，创造出更加精彩的作品。

此外，VGG 开源了底层引擎 VGG 运行时，具有跨平台渲染和运行能力。我们后续会出一系列内容讨论 SVG 作为矢量图形存在的问题，并展示 VGG 的图形能力以及相比于 SVG 的优点。请持续关注，也 欢迎大家一起参与 VGG 开源社区的建设～
