摘要: 本文主要从网关的需求，以及Spring Cloud Zuul的线程模型和源码瓶颈分析结合，目前最近一段时间自研网关中间件纳管Spring Cloud的经验汇总整理。
一.自研网关纳管Spring Cloud的原因
1.1 为什么要自研网关
1.网关配置实时生效，配置灰度，回滚等 2.网关的性能，特别是防刷，限流，WAF等 3.动态Filter ，目前Zuul可以做到动态Filter，Filter配置下发，实时动态Filter 4.对网关的监控，告警，流量调拨，网关集群。 5.流程审计，增加Dsboard便捷的操作。
1.2 回顾Web容器线程模型
Servlet只是基于Java技术的web组件，该组件由容器托管，用于生成动态内容。Servlet容器是web Server或application server 的一部分，供基于Request/Response发送模型的网络服务，解码基于MIME的请求，并格式化基于MIME的响应。Servlet容器包含并管理Servlet生命周期。典型的Servlet容器有Tomcat、Jetty。
![]()

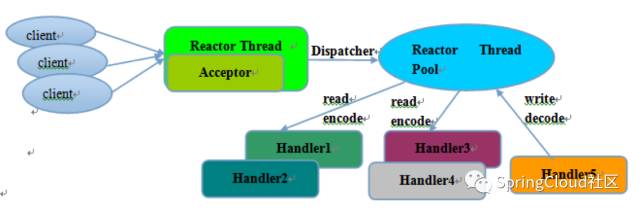

如上图所示，Tomcat基于NIO的多线程模型，如下图所示，其基于典型的Acceptor/Reactor线程模型，在Tomcat的线程模型中，Worker线程用来处理Request。当容器收到一个Request后，调度线程从Worker线程池中选出一个Worker线程，将请求传递给该线程，然后由该线程来执行Servlet的service()方法。且该worker线程只能同时处理一个Request请求，如果过程中发生了阻塞，那么该线程就会被阻塞，而不能去处理其他任务。 Servlet默认情况下一个单例多线程。
![]()
回到zuul，zuul逻辑的入口是 ZuulServlet.service(ServletRequest servletRequest, ServletResponse servletResponse)，ZuulServlet本质就是一个Servlet。
RequestContext提供了执行filter Pipeline所需要的Context，因为Servlet是 单例多线程，这就要求RequestContext即要线程安全又要Request安全。context使用ThreadLocal保存，这样每个worker线程都有一个与其绑定的RequestContext，因为worker仅能同时处理一个Request， 这就保证了RequestContext即是线程安全的，又是Request安全的。所谓Request 安全，即该Request的Context不会与其他同时处理Request冲突。 RequestContext继承了ConcurrentHashMap。
三个核心的方法preRoute(),route(), postRoute()，zuul对request处理逻辑都在这三个方法里， ZuulServlet交给ZuulRunner去执行。由于 ZuulServlet是单例，因此 ZuulRunner也仅有一个实例。
因此综上所述，Spring Cloud Zuul的Qps在 1000-2000Qps之间是有原因的，网关作为如此重要的组件，基于如上所述的需求，觉得自研网关中间件纳管Spring Cloud很有必要。
二.自研网关纳管Spring Cloud
2.1 网关整合Spring Cloud服务治理体系
2.1.1 整合服务治理体系思路
优点：不需要引入Spring Cloud，对网关Server进行瘦身，洁癖讨厌各种引入无用的jar； 缺点: 注册中心使用Eureka，可以通过Eureka REST接口获取服务注册列表，但是换成ZK，Consul，或者Etcd，直接歇菜。
优点: 通过高度抽象的DiscoveryClient，无需关心实现细节和定时任务去刷新注册列表。 缺点：换注册中心，需要相应的更换对应配置和依赖，一堆有些无关紧要的jar，需要自己对其瘦身。
2.1.2 网关整合Spring Cloud Eureka
1.引入Spring Cloud Eureka Starter，排除不用的依赖，还需要努力瘦身ing。
-
<dependency>
-
<groupId>org.springframework.cloud</groupId>
-
<artifactId>spring-cloud-starter-eureka</artifactId>
-
<version>1.3.1.RELEASE</version>
-
<exclusions>
-
<exclusion>
-
<groupId>org.springframework.cloud</groupId>
-
<artifactId>spring-cloud-netflix-core</artifactId>
-
</exclusion>
-
<exclusion>
-
<groupId>com.netflix.ribbon</groupId>
-
<artifactId>ribbon-eureka</artifactId>
-
</exclusion>
-
<exclusion>
-
<groupId>org.springframework.cloud</groupId>
-
<artifactId>spring-cloud-starter-ribbon</artifactId>
-
</exclusion>
-
<exclusion>
-
<groupId>org.springframework.cloud</groupId>
-
<artifactId>
-
spring-cloud-starter-archaius
-
</artifactId>
-
</exclusion>
-
<exclusion>
-
<artifactId>hibernate-validator</artifactId>
-
<groupId>org.hibernate</groupId>
-
</exclusion>
-
</exclusions>
-
</dependency>
2、同Zuul一样，把网关自身注册到Eureka Server上，目的是为了获取服务注册列表。
-
server.port=8082
-
-
spring.application.name=janus-server
-
-
-
eureka.client.service-url.defaultZone=http://localhost:8761/eureka/
PS:鄙视的一点就是，Spring Cloud应该提供一个轻量级的java client，配置注册中心的地址，还不需要把网关自身注册到注册中心上。原因是：网关中间件，不需要和服务治理框架耦合的很深。
2.1.3 Netty Server与Spring Cloud内置的Server的整合
Netty Http Servert提供端口用于接收网关对外的请求，Spring Boot内置的server提供端口用于和Gateway-console交互，目前没找到Spring Boot内置Server和Netty Server合二为一的方法，但是一个服务暴露两个端口，很有必要。
-
@SpringBootApplication
-
@EnableDiscoveryClient
-
public class JanusServerAppliaction {
-
-
private static Logger logger = LoggerFactory.getLogger(JanusServerAppliaction.class);
-
-
// 非SSL的监听HTTP端口
-
public static int httpPort = 8081;
-
-
public static void main(String[] args) throws Exception {
-
-
//①先启动Spring Boot内置Server
-
SpringApplication.run(JanusServerAppliaction.class, args);
-
-
// logger.info("services: {}", context.getBean("discoveryClient",
-
// DiscoveryClient.class).getServices());
-
-
logger.info("Gateway Server Application Start...");
-
// 解析启动参数
-
parseArgs(args);
-
-
// 初始化网关Filter和配置
-
logger.info("init Gateway Server ...");
-
JanusBootStrap.initGateway();
-
-
logger.info("start netty Server...");
-
final JanusNettyServer gatewayServer = new JanusNettyServer();
-
// ②启动HTTP容器
-
gatewayServer.startServer(httpPort);
-
-
}
-
}
NettyServer服务启动后，阻塞监听端口,会导致集成spring boot内置Server启动无日志打印，spring Boot容器也没启动。因此注意启动顺序。
2.2 提高自研网关的QPS必杀技
2.2.1 NettyServer初始化及启动代码
自研网关使用netty自带的线程池，共有三组线程池，分别为bossGroup、workerGroup和executorGroup，bossGroup用于接收客户端的TCP连接，workerGroup用于处理I/O等，executorGroup用于处理网关作业(执行Filter链)。
-
public void startServer(int noSSLPort) throws InterruptedException {
-
-
// http请求ChannelInbound
-
final HttpInboundHandler httpInboundHandler = new HttpInboundHandler();
-
-
ServerBootstrap insecure = new ServerBootstrap();
-
insecure.group(bossGroup, workerGroup).channel(NioServerSocketChannel.class)
-
// SO_REUSEADDR,表示允许重复使用本地地址和端口
-
.option(ChannelOption.SO_REUSEADDR, Boolean.TRUE)
-
.option(ChannelOption.ALLOCATOR, ByteBufManager.byteBufAllocator)
-
/**
-
* SO_KEEPALIVE
-
* 该参数用于设置TCP连接，当设置该选项以后，连接会测试链接的状态，这个选项用于可能长时间没有数据交流的连接。当设置该选项以后，
-
* 如果在两小时内没有数据的通信时，TCP会自动发送一个活动探测数据报文。
-
*/
-
.childOption(ChannelOption.SO_KEEPALIVE, Boolean.TRUE)
-
.childOption(ChannelOption.TCP_NODELAY, Boolean.TRUE)
-
.childOption(ChannelOption.ALLOCATOR, ByteBufManager.byteBufAllocator)
-
.childHandler(new ChannelInitializer<SocketChannel>() {
-
@Override
-
public void initChannel(SocketChannel ch) throws Exception {
-
ChannelPipeline pipeline = ch.pipeline();
-
// 对channel监控的支持 暂不支持
-
// keepalive_timeout 的支持
-
pipeline.addLast(
-
new IdleStateHandler(ProperityConfig.keepAliveTimeout, 0,
-
0, TimeUnit.MILLISECONDS));
-
// pipeline.addLast(new JanusHermesHandler());
-
pipeline.addLast(new HttpResponseEncoder());
-
// 经过HttpRequestDecoder会得到N个对象HttpRequest,first HttpChunk,second
-
// HttpChunk,....HttpChunkTrailer
-
pipeline.addLast(new HttpRequestDecoder(
-
ProperityConfig.maxInitialLineLength,
-
ProperityConfig.maxHeaderSize, 8192,
-
ProperityConfig.validateHeaders));
-
// 把HttpRequestDecoder得到的N个对象合并为一个完整的http请求对象
-
pipeline.addLast(new HttpObjectAggregator(
-
ProperityConfig.httpAggregatorMaxLength));
-
-
// gzip的支持
-
if (ProperityConfig.gzip) {
-
pipeline.addLast(new JanusHttpContentCompressor(
-
ProperityConfig.gzipLevel,
-
ProperityConfig.gzipMinLength));
-
}
-
-
pipeline.addLast(httpInboundHandler);
-
}
-
});
-
-
ChannelFuture insecureFuture = insecure.bind(noSSLPort).sync();
-
-
logger.info("[listen HTTP NoSSL][" + noSSLPort + "]");
-
-
/**
-
* Wait until the server socket is closed.</br>
-
* 找到之前的无日志打印spring 容器也没启动的原因了，集成spring boot
-
* 和eureka放上放下并不是问题，是因为JanusNettyServer服务启动后，阻塞监听端口导致的
-
**/
-
insecureFuture.channel().closeFuture().sync();
-
logger.info("[stop HTTP NoSSL success]");
-
-
}
2.2.2 基于Netty Channel Pool实现REST的异步转发
RestInvokerFilter异步转发Filter，基于Netty Channel Pool实现REST的异步转发,提高自网关的性能的必杀技。
-
public class RestInvokerFilter extends AbstractFilter {
-
-
-
@Override
-
public void run(final AbstractFilterContext filterContext,
-
final JanusHandleContext janusHandleContext) throws Exception {
-
-
// 自定义LB从Spring Cloud中服务注册缓存列表中获取服务实例
-
ServiceInstance serviceInstance = SpringCloudHelper.getServiceInstanceByLB(
-
janusHandleContext, janusHandleContext.getAPIInfo().getRouteServiceId());
-
// 生成发送的Request对象
-
FullHttpRequest outBoundRequest = getOutBoundHttpRequest(janusHandleContext);
-
-
// 转发的时候设置LB获取到的主机IP和端口即可
-
AsyncHttpRequest.builder()
-
.remoteAddress(
-
serviceInstance.getHost() + ":" + serviceInstance.getPort())
-
.sessionContext(janusHandleContext)
-
/**
-
* connection holding 500ms
-
*/
-
.holdingTimeout(ProperityConfig.janusHttpPoolOauthMaxHolding).build()
-
.execute(new SimpleHttpCallback(janusHandleContext) {
-
@Override
-
public void onSuccess(FullHttpResponse result) {
-
// testResult(result);
-
janusHandleContext.setRestFullHttpResponse(result);
-
// 跳转到下一个Filter
-
filterContext.skipNextFilter(janusHandleContext);
-
}
-
-
@Override
-
public void onError(Throwable e) {
-
//省略
-
}
-
-
@Override
-
public void onTimeout() {
-
//省略
-
}
-
}, outBoundRequest);
-
-
}
-
-
//其余省略
-
}
三.自研网关Filter链的设计
一层接口，一层 abstract类， 一层基于Event观察者模式的抽象类，一个基于观察者模式的接口， 自定义Filter根据需要继承处理，在这里不做过多介绍。
四.自研网关纳管Spring Cloud的结果
4.1 自研网关注册到Eureka Server上
把自研网关注册到Eureka Server上，用于获取服务列表，如下图所示。
![]()
上图中有两个服务提供者1，2，以及一个网关Server。
4.2 无缝支持REST转REST的GET和POST的转发
自定义LB，基于Netty Channel Pool实现了GET，POST的协议适配和异步转发，如下所示。
![]()
http://localhost:8081/，是本地网关Server的主机和端口。
