OneFlow源码解析：自动微分机制
撰文 | 郑建华
更新｜赵露阳、王迎港
深度学习框架一般通过自动微分（autograd）机制计算梯度并反向传播。本文尝试通过一个简单的例子，粗浅地观察一下OneFlow的autograd的实现机制。
1
自动微分基础
自动微分相关的资料比较多，个人感觉自动微分的原理介绍( https://mp.weixin.qq.com/s/BwQxmNoSBEnUlJ1luOwDag )这个系列及其引用的资料对相关背景知识的介绍比较完整清晰。
下面分几种情况对梯度传播的原理做一些直观解释。
1.1 stack网络的梯度传播
以x -> f -> g -> z这个stack网络为例，根据链式法则：
∂z/∂x = ∂z/∂g * ∂g/∂f * ∂f/∂x
实际运行时，在梯度反向传播过程中：
z将∂z/∂g传给g。
如果节点g有权重w需要计算梯度，就计算∂z/∂w = ∂z/∂g * ∂g/∂w。
g需要计算∂g/∂f，再乘以z传过来的梯度，将结果传给f。g只需要给f传递链式乘积的结果，不需要传递各项明细。
在训练阶段的前向计算时，g需要保存∂g/∂f计算依赖的中间结果、以供反向计算时使用。
其它节点的传播情况依次类推。
1.2 简单graph的梯度传播

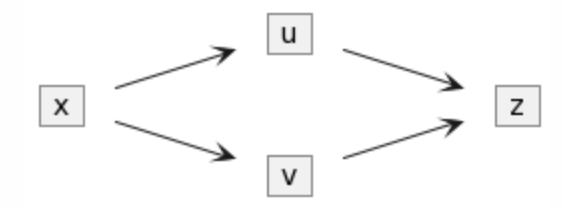

以下面这个简单的graph拓扑为例。
在继续之前，需要了解一下多元复合函数微分的基本公式。
下图中，u和v都是关于x和y的函数，z是关于u和v的函数。
根据这个公式可以知道，z对x的梯度分别沿两条链路传播，z -> u -> x和z -> v -> x，节点x将两个梯度之和作为z对x的梯度。
1.3 复杂graph的梯度传播

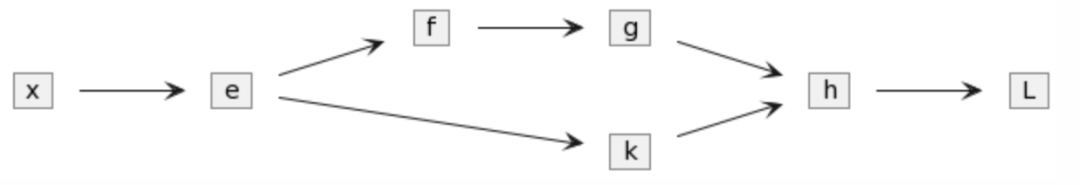

再看一个拓扑稍微复杂点的例子：
上图可以视为x -> U -> L，其中U是e -> ... -> h的子图。f -> g的子图可以视为V。
对于节点h来说，它需要把梯度传给g和k。 对节点e来说，它需要对f和k传来的梯度求和，才是∂L/∂e。 这样，L对x的梯度，仍可以按链路拆解，一条链路前后节点间的梯度是乘积关系，传入的多条链路梯度是加和关系。
这篇博客( https://blog.paperspace.com/pytorch-101-understanding-graphs-and-automatic-differentiation/) 中有一个几乎一样的拓扑图，给出了部分权重参数的梯度公式。
2
autograd中tensor相关的一些基本概念
2.1 叶子节点
OneFlow的autograd文档( https://docs.oneflow.org/en/master/basics/05_autograd.html )中介绍了leaf node和root node的概念。只有输出、没有输入的是leaf node，只有输入、没有输出的是root node。
个人理解，如果把weight、bias、data视为计算图的一部分，这些节点就是叶子节点（op不是叶子节点）。尤其是从反向计算图的视角( https://discuss.pytorch.org/t/what-is-the-purpose-of-is-leaf/87000/9 )看，这些节点的grad_fn是空，反向传播到这些节点就会停止。
is_leaf和requires_grad有比较密切的关系，但二者又是独立的。PyTorch是这样解释的：( https://pytorch.org/docs/stable/generated/torch.Tensor.is_leaf.html#torch.Tensor.is_leaf )
requires_grad=false的节点都是叶子节点。比如data。
requires_grad=true的节点如果是用户创建的，也是叶子节点。比如weight和bias。
在梯度的反向计算过程中，只有叶子节点的梯度才会被填充。对于非叶子节点，如果要填充梯度信息，需要显式设置retain_grad=true。
requires_grad=true才会计算、填充梯度。比如y = relu(x)，y是op创建的、不是叶子节点。但如果x需要计算梯度，则y.requires_grad==true。但不需要为y填充梯度。
关于叶子节点这个概念，目前找到的主要是直观描述，还没看到严格、清晰的定义。也可能是因为用户一般不会直接使用is_leaf( https://discuss.pytorch.org/t/what-is-the-purpose-of-is-leaf/87000/9 )，这个概念只是在阅读代码的时候才会涉及到。
下面的资料可以供进一步参考：
What is the purpose of `is_leaf`? ( https://discuss.pytorch.org/t/what-is-the-purpose-of-is-leaf/87000 )
叶子节点和tensor的requires_grad参数（ https://zhuanlan.zhihu.com/p/85506092 ）
2.2 tensor detach
Tensor的detach方法（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/tensor_impl.cpp#L155 ）会创建一个新的tensor，新tensor的属性中
requires_grad = false
is_leaf = true
detach的意思是从grad的反向计算图中把tensor分离出来。新的tensor与原来的对象共享存储，但不参与反向图的拓扑构造。原有对象的requires_grad属性不变。
比如下面的代码，修改一个对象的数据，另一个对象的数据也会改变。
import oneflow as flow y = flow.Tensor([1, 2, 3]) x = y.detach() x[0] = 4 assert(y[0] == 4)
3
示例代码
本文通过如下代码来观察OneFlow的autograd机制。
import oneflow as flow # y is scalar x = flow.tensor([-1.0, 2.0], requires_grad=True) y = flow.relu(x).sum() y.backward() print(x.grad)
# y is not scalar x = flow.tensor([-1.0, 2.0], requires_grad=True) y = flow.relu(x) y.backward(flow.Tensor([1, 1])) print(x.grad)
y.backward方法有两种接口：
如果y是一个标量（比如loss），不需要传递任何参数。
如果y是一个向量，需要传入一个与y的shape一致的向量作为参数。
为什么会有这种区别呢？下面几篇参考资料中对这个问题做了比较详细的解释。简单的说：
如果函数的输出是向量，在反向传播的过程中会造成梯度tensor shape的维度膨胀，实现复杂、性能差。
如果函数的输出是标量，反向传播梯度tensor的shape与参数变量的shape一致，不会出现维度膨胀，更容易实现。
对于向量版本的backward，可以假想存在某个loss函数，backward的参数是loss传播到y这里的梯度。因为前后节点间的梯度是乘积关系，所以用ones替代这个假想的梯度，这样计算结果x.grad就是y对x的梯度。
后续将以y.backward(flow.Tensor([1, 1]))为例观察一下autograd的机制。其反向图只有x <- y这一步。
参考资料
自动求梯度 （ https://tangshusen.me/Dive-into-DL-PyTorch/#/chapter02_prerequisite/2.3_autograd?id=_233-梯度 ）
PyTorch 的 backward 为什么有一个 grad_variables 参数？（ https://zhuanlan.zhihu.com/p/29923090 ）
3.1 梯度结果的存储
Tensor的grad属性（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/api/python/framework/tensor.cpp#L611 ），在读取值时调用的是acc_grad()方法（acc应该是accumulate的缩写）。这样就知道梯度实际存储在哪里，读代码时可以重点关注相关部分。

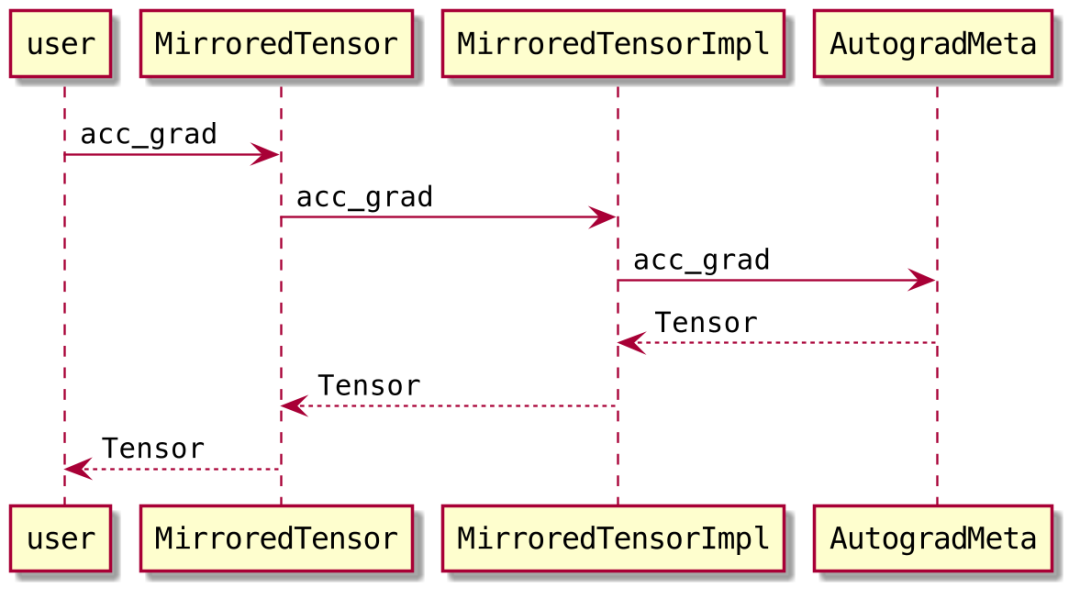

调用流程如下：
注：图片中的MirroredTensor在最新源码中，已经更名为LocalTensor，其实是一样的。
4
autograd相关的类图关系

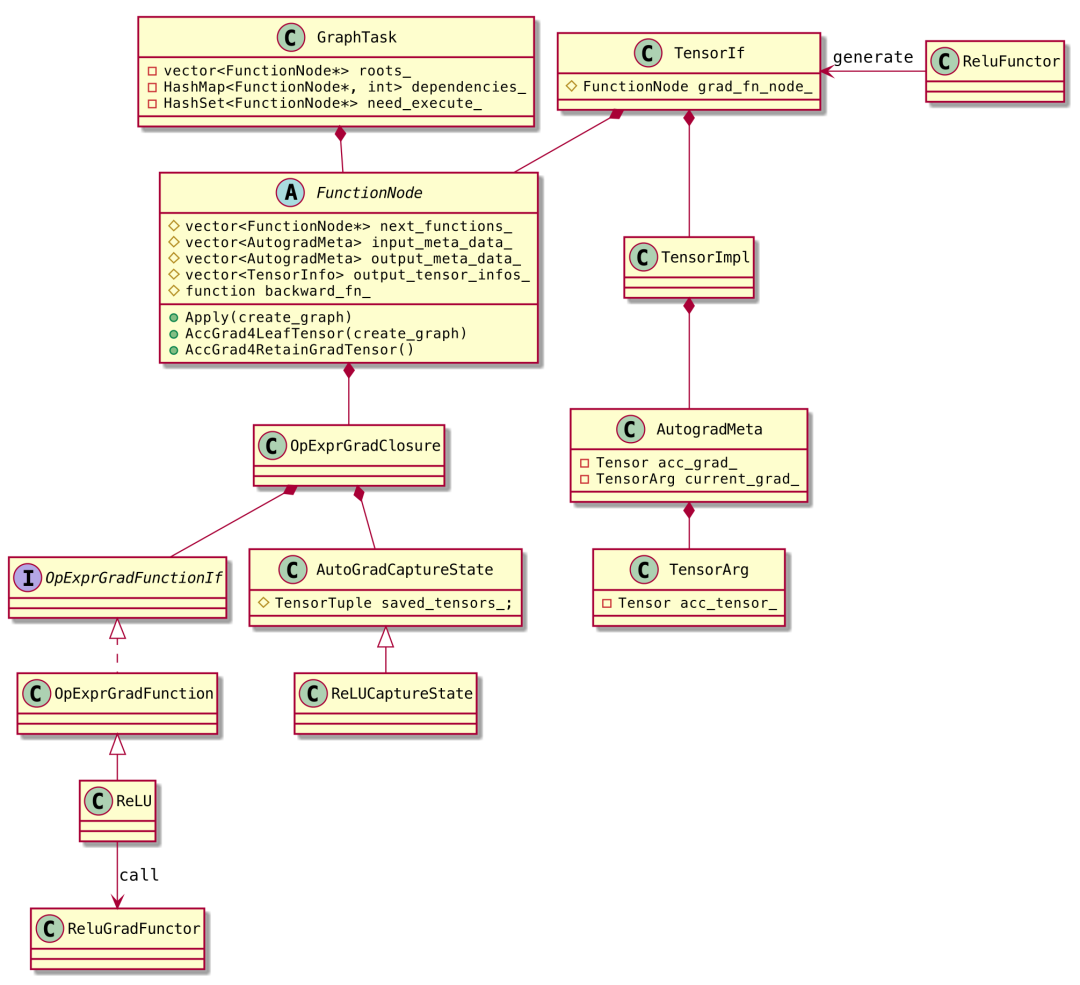

下图展示了autograd相关类的关系
在看autograd代码之前，可以参照这个类图，了解其中的结构和关系，有助于理解代码中各个部分的作用。
在eager模式下，用户通过op的组合逐步构建出前向计算图。在执行前向计算的过程中，引擎会为autograd需要的反向计算图记录必要的信息，在调用backward方法时执行这个反向计算图。
对照上面的类图
站在tensor的视角
-
前向op输出一个tensor y，即TensorIf <- ReluFunctor这部分。
从y可以找到反向计算图实际执行梯度计算的类，即TensorIf -> FunctionNode -> ReLU这个链路。
FunctionNode的backward_fn_包含了OpExprGradClosure。它只负责计算当前节点的梯度。
ReLU是执行梯度计算的类，它会调用ReluGradFunctor这个op来执行梯度计算。
站在反向图存储的视角
-
反向图相关的信息在FunctionNode中保存。
反向计算图的root是tensor（比如y或loss）的grad_fn_node_变量。
FunctionNode的next_functions_表示反向图的下游节点，当前节点把梯度结果传给这些下游节点。这些FunctionNode的连接就构成了反向图的拓扑结构。
tensor的梯度存储路径是TensorImpl.AutogradMeta.acc_grad_
AutogradMeta.current_grad_是反向图上游传递到当前节点的梯度合计。如果tensor t输入给op u和v，那么u和v反传的梯度会累加到current_grad_。current应该表示截至当前正在计算时的累加和。
FunctionNode虽然并不持有tensor实例，但它持有tensor的AutogradMeta成员变量指针。
基于上述relu的例子中的节点y
output_meta_data_即y.autograd_meta_
input_meta_data_即x.autograd_meta_
所以FunctionNode能获取到上下游的梯度数据并进行读写
AutoGradCaptureState可以存储一些梯度计算需要的状态信息，比如计算relu的梯度时需要用到它的前向输出结果y。
站在反向图执行的视角
-
GraphTask负责反向图的执行。
FunctionNode只保存必要的数据。
GraphTask基于这些数据，自己构造遍历需要的数据结构，遍历所有节点、执行梯度计算。
5
前向计算过程中为autograd所做的准备
反向图的执行过程是数据驱动的，数据的存储结构和内容决定了执行的具体动作。
以下讨论只针对eager模式。lazy模式下，反向图的构建是多轮优化passes的一部分（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L98 ）。
之前在讨论Op、Kernel与解释器时已经了解Interpreter的作用。只是当时重点关注op的执行，忽略了grad相关的内容。
GetInterpreter（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter_util.cpp#L67 ）返回的其实是一个AutogradInterpreter对象（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter_util.cpp#L42 ），在它的Apply方法中（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L86 ），调用内嵌Interpreter的同时，也会记录grad计算需要的信息。

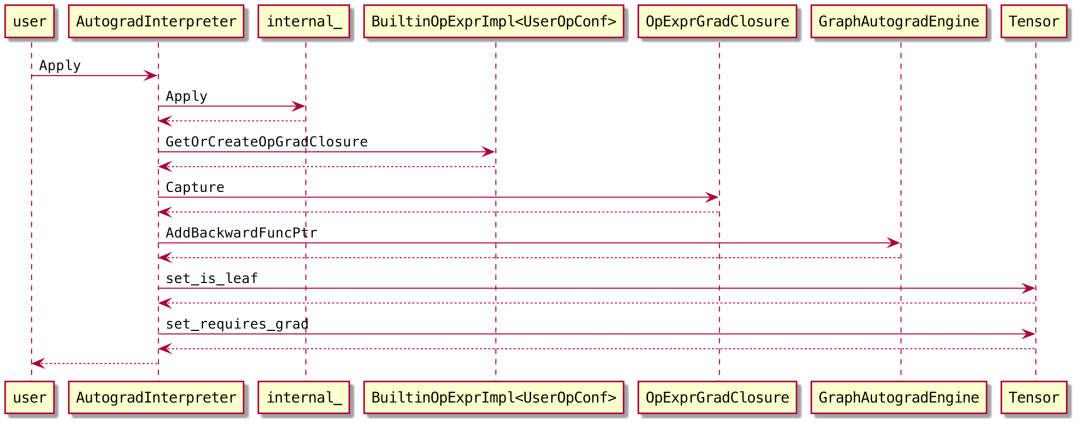

AutogradInterpreter::Apply的主要流程如下：
Apply的第一步会先计算requires_grad。只要op的任一输入的requires_grad为true，op的输出的requires_grad也为true（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L151-L152 ）（前提是输出的数据类型支持梯度）。y的requires_grad就是在这里决定的。
比如y = relu(x)，如果数据类型支持梯度，y.requires_grad就等于x.requires_grad。
然后会调用内嵌的解释器internal_执行相关计算。在调用内嵌解释器期间，会临时禁止梯度模式，比如有些op可能会嵌套、多次调用解释器（ReluGradFunctor也会通过解释器执行），这些都不需要梯度逻辑。
需要说明的是，构造x时不会执行grad相关的逻辑，因为inputs的requires_grad都是false，x的requires_grad是在构造的最后才设置的（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/api/python/utils/tensor_utils.cpp#L187 ）。
下面重点看一下几个核心函数的逻辑细节。
5.1 梯度闭包的构建
前面对类图的说明中已经提到，OpExprGradClosure只负责当前节点的梯度计算。
GetOrCreateOpGradClosure函数（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_expr.cpp#L146 ）的核心代码如下：
template<> Maybe<OpExprGradClosure> BuiltinOpExprImpl<UserOpConf>::GetOrCreateOpGradClosure() const { if (!op_grad_func_.get()) { ... op_grad_func_.reset(NewObj<std::string, OpExprGradFunctionIf>(proto().op_type_name())); JUST(op_grad_func_->Init(*this)); } return std::make_shared<OpExprGradClosure>(op_grad_func_); }
NewObj会调用AutoRegistrationFactory（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/common/auto_registration_factory.h#L94 ）获取预先注册的工厂、创建对象。之前在讨论Op指令在虚拟机中的执行时也看到过类似的注册机制。
这里op_type_name的值是relu，在代码中搜索"relu"，可以找到注册ReLU的宏（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/gradient_funcs/activation.cpp#L562 ）。宏展开后的代码如下：
static AutoRegistrationFactory<std::string, OpExprGradFunctionIf>::CreatorRegisterTypeg_registry_var4("relu", ([]() { return new ReLU; }));
所以实际返回的对象是ReLU（h ttps://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/gradient_funcs/activation.cpp#L200 ）。其Init函数是个空操作。

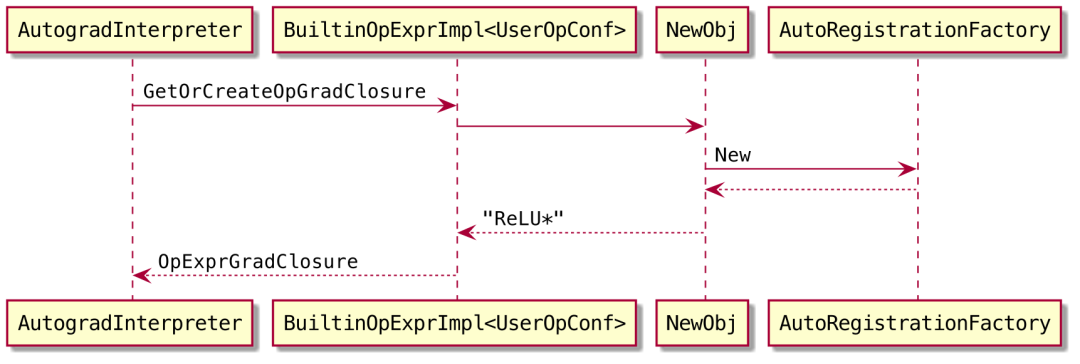

OpExprGradClosure只是简单的把ReLU存下来供backward执行时调用。 整个调用流程如下：

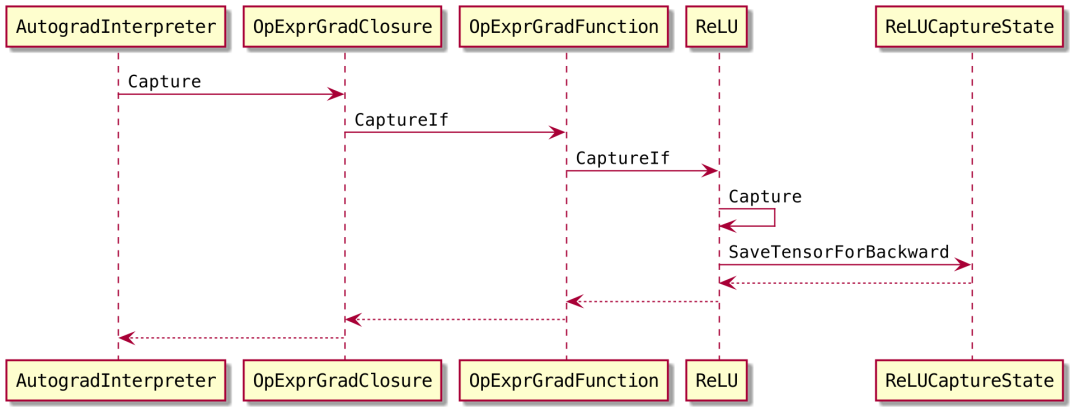

5.2 捕获梯度计算需要的数据
调用流程如下：
Capture函数（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L122 ）的作用就是为后续的梯度计算保存必要的数据。
需要注意的是，OpExprGradFunction::CaptureIf（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_expr_grad_function.h#L93 ）中保存的是detach的tensor。这些tensor与原来的tensor共享数据；可以读写梯度数据，但不会参与反向图的拓扑构造。这个函数把Interpreter传过来的op的detached outputs传给ReLU::Capture（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_expr_grad_function.h#L128 ）（就是relu的前向输出y），ReLU::Capture就把output[0]存到ReLUCaptureState的saved_tensors_中（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/gradient_funcs/activation.cpp#L209 ）。因为对于relu来说，根据y就可以计算梯度。
5.3 保存反向图结构信息
AutogradInterpreter::Apply中会构造一个lambada表达式backward_fn（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L103-L110 ），其核心逻辑只有一行grad_closure->Apply。
这个lambda的主要作用就是捕获grad_closure这个智能指针。lambda表达式最终会作为FunctionNode的backward_fn_变量。这样才有类图中FunctionNode到OpExprGradClosure这条线，才能从FunctionNode找到closue、执行节点的梯度计算。
GetThreadLocalAutogradEngine()->AddNode这个函数（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L113 ）很关键，AddNode的主要任务（h ttps://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L478 ）是为inputs和outputs创建FunctionNode、并保存反向图遍历需要的数据。其输入参数中的inputs/outputs，是前向计算的op的inputs/outputs。 对于relu来说，inputs就是x，outputs就是y。
在上述示例代码中，对于x，因为它是叶子节点、也需要梯度，在AddAccumulateFunctionNode会将grad_fn_node设置为一个空操作的函数（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L508 ）。之所以是空操作，是因为叶子节点只需要存储梯度、不需要自己计算梯度；它所需要的梯度计算结果会由反向图的上游节点保存到x.autograd_meta_中。
之后会为y构造GraphFunctionNode并形成节点连接（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L491 ）、并保存到grad_fn_node（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L495 ）。需要注意的是，这里的backward_fn就是AutogradInterpreter::Apply中的lambda表达式（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L103-L109 ）。
需要注意的是，AddBackwardFuncPtr中的inputs/outputs是针对op而言，GraphFunctionNode构造函数中同名变量的是针对FunctionNode而言，二者的含义和指向的对象是不一样的。
构造完成后，x和y的grad_fn_node_字段数据内容如下：
x.grad_fn_node_
name_: accumulate_grad next_functions_: 空 input_meta_data_: 空 output_meta_data_: size=1，x.autograd_meta_，requires_grad=true，is_leaf=true output_tensor_infos_: 对应x, relu前向op的input backward_fn_: 空函数，AddAccumulateFunctionNode中定义的
y.grad_fn_node_
name_: relu_backward next_functions_: size=1, x.grad_fn_node, 空操作, AddAccumulateFunctionNode中构造的GraphFunctionNode input_meta_data_: x.autograd_meta_, requires_grad=true, is_leaf=true output_meta_data_: size=1, y.autograd_meta_, requires_grad=false, is_leaf=false output_tensor_infos_: 对应y, relu前向op的output backward_fn_: AutogradInterpreter::Apply中定义的lambda函数
backward就是根据这些数据，从roots出发，完成反向图的遍历。
6
backward的入口
在《OneFlow源码阅读4：tensor类型体系与local tensor》（https://segmentfault.com/a/1190000041989895）中提到过，Tensor类在Python端经过一层包装，通过Python机制为Tensor类注册一些方法，backward就是包装的方法之一。
相关的源代码文件如下
python/oneflow/framework/tensor.py
python/oneflow/autograd/__init__.py
oneflow/python/oneflow/autograd/autograd.py
oneflow/api/python/autograd/autograd.cpp

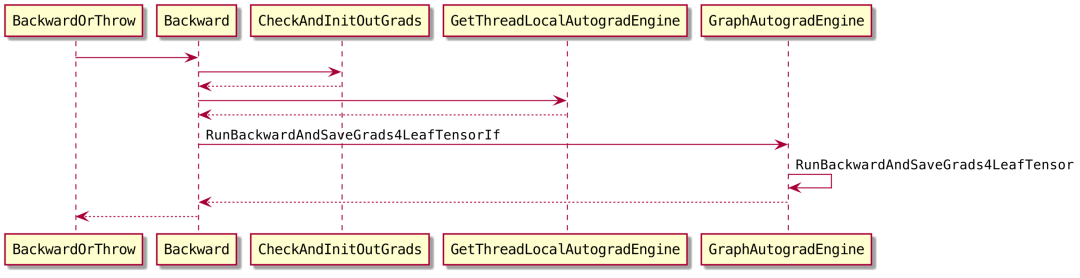

C++的调用流程如下：
这里重复一下本文使用的示例代码：
import oneflow as flow x = flow.tensor([-1.0, 2.0], requires_grad=True) y = flow.relu(x) y.backward(flow.Tensor([1, 1])) print(x.grad)
上述示例代码执行时，Backward（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/api/python/autograd/autograd.cpp#L90 ）的主要参数的值如下：
outputs: y, relu输出的tensor
out_grads: [1, 1]
CheckAndInitOutGrads（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/api/python/autograd/autograd.cpp#L49 ）返回的是loss通过当前op、传到当前节点的梯度。其部分逻辑就是第3节讨论的
如果y是一个向量，backward必须传入一个与y的shape一致的向量（https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/api/python/autograd/autograd.cpp#L72-L81）。
如果y是一个标量，backward不要参数，框架会自动构造一个全1的tensor（https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/api/python/autograd/autograd.cpp#L70）。
7
反向计算中GraphAutogradEngine的调用流程
反向图计算的流程分析可以结合3类信息
流程代码
上述x和y的grad_fn_node_的值
类图以及类之间的关系
RunBackwardAndSaveGrads4LeafTensor（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L445 ）函数的几个参数是：
outputs: relu的输出y
out_grads: 用户自己构造的ones [1, 1]
7.1 反向传递过来的梯度的累加
RunBackwardAndSaveGrads4LeafTensor（ https://github.com/Oneflow-Inc/oneflow/blob/release/0.7.0/oneflow/core/autograd/autograd_engine.cpp#L447）函数中，PushPartialTensor（https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L450 ）的作用就是将loss传过来的梯度累加到autograd_meta_.current_grad_.acc_tensor_。第4节中提到，TensorArg.acc_tensor_存储的就是loss传过来的梯度的合计。这就是roots（即y）接收到的梯度，要么是框架自动创建的ones，要么是用户提供的梯度（通常也是ones）。
这行代码的逻辑可以用如下伪码表示
outputs[i].impl_.autograd_meta_.current_grad_.acc_tensor_ += out_grads[i]
7.2 反向图计算任务的构造与执行
FunctionNode只是记录了反向图的基础信息。RunBackwardAndSaveGrads4LeafTensor中会再构造一个GraphTask对象来表示一次反向计算任务。
GraphTask的构造函数（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L452 ）主要是初始化反向图的roots_节点，并将图中各个节点的依赖计数dependencies_置为0。根据示例代码，roots_就是y（通常是loss）。
ComputeDependencies（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L321 ）会对反向图进行深度优先遍历、统计图中各个节点的依赖计数。
GraphTask::Apply（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L405 ）中实现了反向图的遍历逻辑（传入的save_grad_for_leaf参数是true）。当FunctionNode的依赖为0时，节点才会被放入执行队列（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L439 ），后续会对反向图执行按拓扑序遍历。FunctionNode::Apply执行时，它的依赖都执行完毕了。GraphTack::Apply这个函数中，涉及梯度计算逻辑主要包括两部分：
-
调用node->Apply执行单个节点的梯度计算（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L421 ）
调用node->AccGrad4LeafTensor存储算好的梯度（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L430 ）
7.3 节点的梯度计算
FunctionNode::Apply（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L187 ）中，处理output_meta_data_的for循环（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L195-L205 ）的核心逻辑可以用如下伪码表示：
acc_tensor = output_meta_data_[i].current_grad_.acc_tensor_ if (acc_tensor != nullptr) { output_grads[i] = acc_tensor_ } else { output_grads[i] = zeros() }
从中可以看出来，output_grads的作用就是拷贝上游传过来的梯度数据（指针），作为backward_fn_的参数。
后面可以看到，backward_fn（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L206 ）的核心逻辑是：
// d(y)表示当前节点对y的梯度，比如relu对其输出y的梯度。 input_grads = d(y) * output_grads
input_grads就是当前节点传给下游节点的梯度，调用backward_fn时会对它进行赋值。
处理input_meta_data的for循环的核心逻辑（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L214 ）可以用如下伪码表示。实质就是将当前节点传给下游节点的梯度，累加到下游节点的current_grad上，从而实现梯度的传播。如果tensor输入给多个op，每个op的梯度会加起来。
input_meta_data_[i].current_grad_.acc_tensor_ += input_grads[i]
7.3.1 梯度计算的执行：backward_fn
以下只考虑前述示例的root节点的执行。也就是y对应的FunctionNode。对于y来说，backward_fn就是AutogradInterpreter::Apply中定义的lambda表达式（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L103-L110 ）。

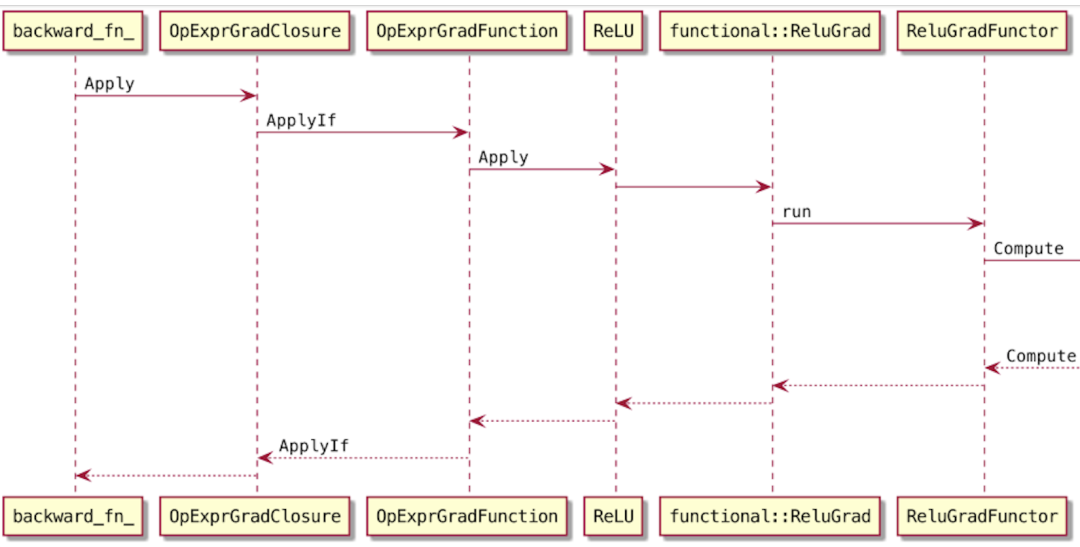

对于relu来说，执行过程如下：
之前在5.1节已经确认，OpExprGradClosure::impl_就是ReLU（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/gradient_funcs/activation.cpp#L200 ）。
如前所述，backward_fn的参数中，output_grads是上游传过来的梯度数据，backward_fn需要计算relu的梯度，二者的乘积赋值给in_grads。这些参数会一直传递到ReLU::Apply（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/gradient_funcs/activation.cpp#L213 ）。
functional::ReluGrad（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/gradient_funcs/activation.cpp#L219 ）的Functor名字是ReluGrad。对应的Functor是ReluGradFunctor（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/functional/impl/activation_functor.cpp#L61 ）（命名空间是oneflow::one::functional::impl）。
ReluGradFunctor之后，是基于Primitive kernel实现的计算逻辑。ReluGradFunctor中对应op名字是"relu_grad"，这个relu_grad的注册被包在一个宏定义（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/user/kernels/activation_kernels.cpp#L331 ）中，实际上会返回一个BinaryPrimitiveKernel，这是一种稍显特殊的基于Primitive的kernel，其具体为 ep::primitive 下的一种 BroadcastElementwiseBinary 工厂（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/user/kernels/activation_kernels.cpp#L337-L339 ），其对应的cpu和cuda注册分别位于：
oneflow/core/ep/cpu/primitive/broadcast_elementwise_binary.cpp
oneflow/core/ep/cuda/primitive/broadcast_elementwise_binary.cu
最终实现位于 binary_functor.h （ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/ep/common/primitive/binary_functor.h#L354 ）：
template<DeviceType device, typename Src, typename Dst> struct BinaryFunctor<device, BinaryOp::kReluBackwardWithDyY, Src, Dst> { OF_DEVICE_FUNC BinaryFunctor(Scalar attr0, Scalar attr1) {}
OF_DEVICE_FUNC Dst operator()(Src dy, Src y) const { return static_cast<Dst>((y <= static_cast<Src>(0.0)) ? static_cast<Src>(0.0) : dy); } };
至此，完成了梯度计算的逻辑。
7.4 梯度的存储
FunctionNode::Apply执行完毕后，GraphTask::Apply调用FunctionNode::AccGrad4LeafTensor（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L430 ）为叶子节点拷贝梯度数据。
在上述例子中，因为y不是叶子节点，处理到y.grad_fn_node_时不会进行实质处理。对于x，会调用CopyOrAccGrad（ https://github.com/Oneflow-Inc/oneflow/blob/48e511e40e09551408c96722c09bd061ce320687/oneflow/core/autograd/autograd_engine.cpp#L84 ），这个函数逻辑的伪码形式如下
autograd_meta.acc_grad_ += autograd_meta.current_grad_
autograd_meta.acc_grad_就是Python端读到的x的梯度。
参考资料
https://github.com/Oneflow-Inc/oneflow/tree/48e511e40e09551408c96722c09bd061ce320687
自动求梯度 ( https://tangshusen.me/Dive-into-DL-PyTorch/#/chapter02_prerequisite/2.3_autograd?id=_233-梯度)
PyTorch 的 backward 为什么有一个 grad_variables 参数？( https://zhuanlan.zhihu.com/p/29923090)
PyTorch 101, Part 1: Understanding Graphs, Automatic Differentiation and Autograd （ https://blog.paperspace.com/pytorch-101-understanding-graphs-and-automatic-differentiation/）
