“ 业务开发遇到环境问题越来越多，严重影响开发效率，有些表面看似打包问题，背后却是工程架构的腐化。”
背景
近年来，iOS工程复杂度高的负面影响逐渐暴露，很多同学都受到了iOS打包慢和打包复杂的“摧残”，业务开发效率受到很大影响。我记得曾经有个同学跟我诉苦，他把几个模块打包后集成到主工程，这个过程中每个步骤都有打包失败，总共花了大半天时间。
Alibaba.com是跨境B类电商业务，2012年开始开发iOS客户端。为了支撑业务发展，2016年进行组件化改造，从单一工程架构演化模块化架构。随着业务和无线技术的发展，客户端已经从小型模块化工程演化为一个巨无霸工程。团队一共建设了100多个自维护模块，包括业务模块、架构设施、Hybrid容器、Flutter容器、动态化技术、基础中间件等能力。表面上工程架构正在有序地演进，但内部已经乱象丛生。模块关系混乱，循环依赖和反向依赖行为越来越多。大量模块不符合LLVM Module标准，spec文件不全、头文件引用不规范。因为工程不规范，Cocoapods无法升级，只能使用1.2和1.5旧版本，技术上落后了3年以上。
为了彻底解决问题，提高业务开发体验，阿里巴巴ICBU端架构组对iOS工程架构进行全面地治理。我也写下一篇文章记录自己的思考，欢迎有兴趣的同学指导交流。
Steve Mcconnell 《Code Complete》：“软件的首要技术使命：管理复杂度。”
架构腐化会产生哪些问题？
问题一：模块打包复杂度高
工程环境混杂
2016年Alibaba客户端组件化做的并不彻底，很多模块只是形式上的分离，实际上还存在反向依赖和循环依赖问题。到了2017年，团队想做Framework化，发现模块单独打包编译不过。于是，为了模块编译通过，我们开发兼容脚本，将所有framwwork和头文件都添加到工程searchPath里，并且让模块直接读取同步主工程Profile里所有依赖。自从有了兼容逻辑，spec文件不写依赖描述也能编译得过，于是再也没人维护spec文件，跨模块的头文件引用也越写越乱。
环境不兼容&模块构建失败
因为存在循环依赖、头文件不规范等问题，模块编译脚本加了许多workaround逻辑，兼容头文件索引。这导致模块Cocoapods环境无法升级，一直停留在1.2版本。而随着中间件和社区swift技术越来越多，主工程Podfile用了cocoapod 1.5的新语法。环境开始不兼容。同时，模块解析主工程Podfile时，无法识别cocoapod 1.5的新语法，模块构建失败。
每年浪费了90人日的开发资源
模块打包失败后，开发需要分析日志，排查打包失败原因，若分析不出来则需要找架构组支持。一个模块打包失败，会一直卡住需求不能集成，会阻塞测试或其他开发工作。
根据开发反馈的情况，估计平均一次模块打包失败要消耗2个小时的研发资源。据统计，Q1期间，模块打包失败总数高达200多次，其中70%的打包失败是因为复杂度过高导致的。每一次打包失败浪费2个小时，相当于每年浪费了90人日的研发资源。
Robert Martin 《Clean Architecture》：“不管你们多敬业，加多少班，在面对烂系统时，你仍然会寸步难行，因为你的大部分精力不是在应对开发需求，而是在应对混乱。”
问题二：主工程打包慢
如果模块不规范，又需要引用swift中间件，无法独立静态库，只能以源码形式集成到主工程。这导致主工程打包时需要编译大量源码，平均打包时间比手淘、优酷等工程慢12分钟。需求提测、集成、修复bug、排查问题时都需要进行主工程打包，打包慢会阻塞开发和测试的工作。某一次双周迭代打包了70次，浪费了14个小时。
问题三：工程环境不稳定
Cocoapods环境不能升级，只能使用1.2和1.5的旧版本。但旧版本环境没人维护，环境极其脆弱，比如有人发布了一个不合法的spec，Pod Update就会挂掉。因为模块不规范，源码开发时会出现各种莫名其妙的编译问题。业务开发和调试效率会很低，浪费大量的时间。
问题四：Swift开发寸步难行
近几年swift普及，iOS社区和集团swift中间件越来越多。然而，Swift模块严格遵守“LLVM Modules”规范，不允许循环依赖、外部依赖要显示声明、头文件引用要采用尖括号，否则就会出现“could not build module xxx”、“No such module”等错误。高标准的要求下，我们的工程开发引入Swift寸步难行。虽然我们自己可以不使用Swift，但集团和三方的中间件Swift化的趋势是不可逆的。
近两年，Alibaba.com的工程引入许多Swift中间件，同时也自主研发了许多swift组件，这也彻底引爆了研发效率的问题。相关模块频繁打包异常。不规范问题错综复杂，经常解决完一个编译器错误，又出现另一个错误，子子孙孙无法穷尽。最后系统开始出现各种不可控风险。
此外我们大部分模块都不符合LLVM Modules规范。如果业务需求使用Swift或引用到Swift中间件，就要花大量时间去解决适配问题。根据敏捷迭代的数据，需求A计划10人日，实际消耗20人日，需求B计划6人日，实际消耗10人日。
复杂度的恶化到一定程度，一定进入有诸多unknown unknown的程度
问题五：历史代码清理困难
最近几年很多旧业务已经下线或改造。但因为模块之间耦合严重，许多旧代码一直不敢删，这也导致包大小持续膨胀。
架构腐化治理的困难与策略
影响范围广，治理难推动
2020年，我在iOS技术栈发起了架构治理项目，发动各个业务线的iOS开发一起治理，却陷入了困局。一方面，业务开发没有投入资源。另一方面，许多业务模块之间调用关系混乱，治理风险高，大家都不敢随便动。
数据化分析，自顶向下推动
iOS工程的混乱已经严重影响了业务发展，大家时间都浪费在解决编译打包问题上。各业务的iOS开发同学都被困扰，许多开始反馈因为打包困难严重影响开发效率。
为此，我开始全面梳理研发流程的数据。一方面，我统计了模块构建失败数据，主工程打包的耗时，然后再结合其他客户端的数据进行对比；另一方面，我对业务开发做访谈，从用户的角度了解资源浪费的数据，补充研发平台中无法统计到的环节。最后，成功将工程混乱对研发效率的负面影响量化为具体的数据。
有了数据分析结果，就有了推动的抓手，可以自顶向下推进架构治理。
解决方案
纵观全局，理清模块依赖关系
第一个难点是模块的关系不清晰。模块描述文件里依赖列表都是空的，模块之间的关系就像一团毛线。
模块的关系不清晰，治理项目就无法拆解，成本也估算不出来。因此要先纵观全局，分析整体的模块依赖关系。
我开发了一个工具进行分析。首现查找模块的所有文件，使用正则匹配找到它import的外部头文件，得到外部引用的头文件集合。然后搜索主工程的Pods目录，匹配头文件所属的外部模块，最后聚合得到完整的模块依赖树。
下一步是视觉化，视觉化以后可以更直观地查看模块关系的复杂度，方便制定治理计划。我使用了Dot language来描述模块关系，可以自动生成整个工程的依赖关系图，也可以生成某个特定模块的依赖关系图。
![]()
依赖倒置、分层治理
第二个难点是治理的依赖条件复杂。
模块治理成功的标准是整个依赖树的所有模块都没有循环依赖，并且都符合LLVM Module规范。比如治理业务模块A，模块A的依赖树里有一个模块C，模块C存在循环依赖或不符合Module规范，A模块打包时就会报异常.而Cocoapod和XCode每次只报一个异常，不能分析整个依赖树所有的问题。
我们工程自己维护的模块有130多个，三方库和中间件模块200多个。业务模块除了自身依赖，还有许多间接依赖，依赖树非常复杂。这种情况下，直接治理业务模块复杂度极高，治理过程也会很混乱。

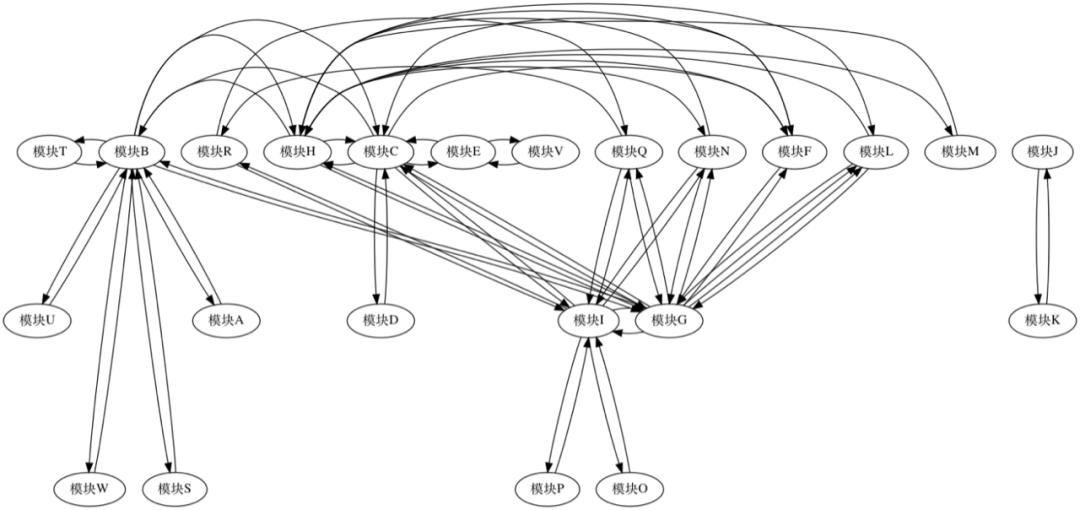

上图的示例中，模块C、模块I、模块G是关系复杂的中心模块。比如“模块I”直接依赖了30个外部模块，间接依赖100多个模块，它直接耦合关系有5个循环，间接耦合关系15+个循环。如果直接治理“模块I”，需要解耦15个循环关系，将100多个模块进行Module化改造。按照这样的思路治理，修改逻辑极其复杂，很可能治理到一半就进行不下去。
为了解决这个困局，我对模块进行分层和分类。划分的基础逻辑有3个：
- 越是底层的模块依赖关系越简单；
- 没有循环依赖的模块更容易治理；
- 治理完成的模块可以被忽略。
按照这个思路，我先梳理清楚模块所属的层次，然后自底层逐层向上治理。当底层模块都治理完，依赖多的模块负担也会大大降低。当底层的循环依赖解耦完成，上层的模块就不用处理的间接循环依赖。

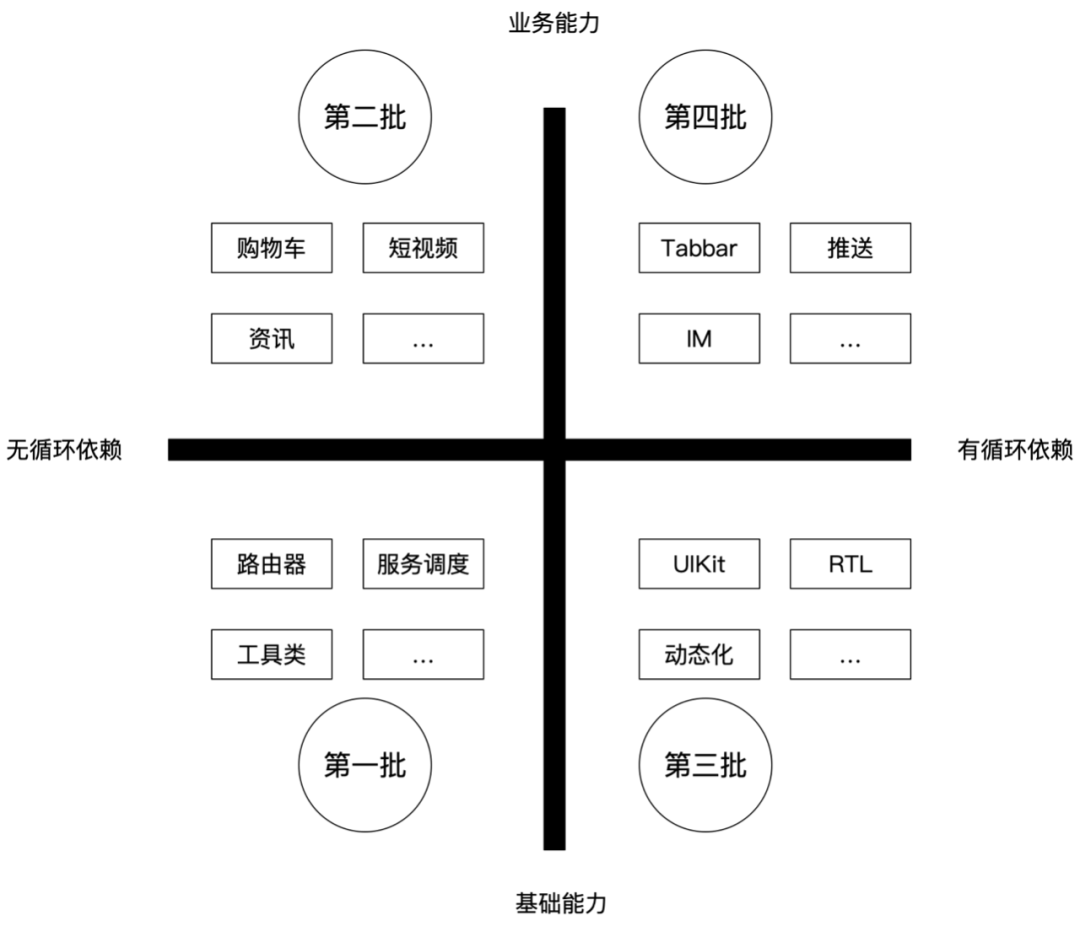

最后使用四象限分析法，将模块分为4个组，1基础模块无循环依赖、2基础模块有循环依赖、3业务模块无循环依赖、4业务模块有循环依赖，按顺序治理每一组。
![]()
自动化修复
第三个难点是代码改动量大。模块治理面临许多子问题，“模块spec文件的依赖描述不全”、“umbralla头文件不缺失”、“public头文件引用不规范”、“循环依赖解耦”。仅仅修复“模块spec文件的依赖描述不全”就很困难。
补全依赖的方法是查找所有源文件的import描述“（import <xxxFramework/xxx.h）”，统计以来的所有framework。再基于framework名称反向查找所属的模块。另外有很多import格式不规范，有些是直接引用文件名（import “xxx.h”），有些是路径方式引用（import <xxx/xxx/xxx.h>），遇到这种不规范的引用，还需要全局搜索才能找到属于哪个模块。举个例子，模块A的dependence描述是空的，但实际上它依赖了20几个模块。模块A有60多个源文件，每个源文件import引用平均是10行,总共600行引用代码。如果人工分析这600行代码，估计得花一天时间。这还只是修改其中一个问题，还不包括“umbralla头文件不缺失”、“public头文件引用不规范”、“循环依赖解耦”。

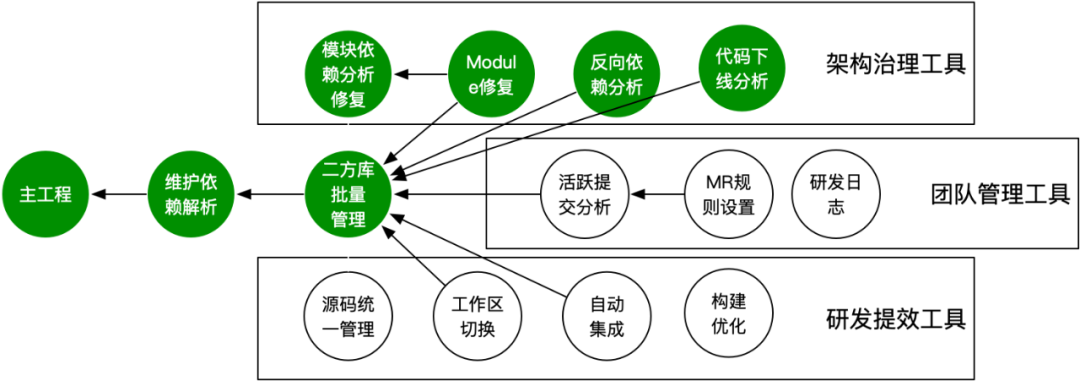

因此，纯人工治理根本行不通，必须通过自动化的方式提高效率。于是我开发了一个架构管理引擎，可以用来分析模块依赖关系，也可以修复spec依赖描述不全、自动生成umbralla头文件、修改不规范头文件引用等等。自动化的修复工具可以覆盖95%的代码改动量，开发只负责修改路由、服务API、代码迁移、模块拆分合并等变化较大的逻辑改动。
架构管理引擎不仅可以做架构治理，它还能做为团队管理工具，比如分析git仓库活跃度，批量设置CodeReview规则，记录研发过程的日志。
![]()
下面这段代码使用了ruby语言和cocoapods-core框架，主要功能是分析模块import代码，修复模块的podspec的依赖。
require 'cocoapods'
require 'cocoapods-core'
require 'xcodeproj'
def DependencesAnalyser.main(contextHelper, projectToolPath, moduleName, allModuleNames)
# 1修复import格式
iOSProjectDir = contextHelper.projectDir
podDir = contextHelper.podDir
iOSProjectName = contextHelper.projectName
# 读取source_files路径
sourceDir = contextHelper.sourceDir
if sourceDir.nil?
puts '[error]依赖修复失败，找不到正确的sourceDir'
return nil
end
# 1 读取源文件目录下的所有.h和.m文件的路径
allheadPaths = getSourceHeaderPath(sourceDir)
# 2 遍历所有源文件，读取文件的每一行，正则匹配出所有import的代码行
# 2.2 如果是import "" 或者 import <xx.h> 规则引用的,解析出依赖的头文件
importHeaders = parseHeaderNameFromQuotationImport(allheadPaths)
# 2.1 如果是import <xx/xx.h> 规则引用的直接截断出framework名
dependences = parseFrameworkNameFromAngleBracketsImport(allheadPaths)
# 3 如果是import "" 规则引用的，判断引用的头文件是否存在Pod目录下，如果存在记录所在Pod的Framework名
# 3.1 读取主工程Pod文件目录下所有依赖库的.h文件的路径
dependencesFromQuatationImport = findFrameNameFromQuatationImportHeader(podDir, importHeaders)
dependences = dependences + dependencesFromQuatationImport
filtedDependences = filterDepencences(dependences, projectToolPath, moduleName, allModuleNames)
# 4 读取podspec，修改dependence后，输出新的podspec文件
modify_spec_file(filtedDependences, contextHelper)
# 5 输出依赖关系文件
return filtedDependences
end
架构和业务合作治理
第四个难点是解耦涉及大量业务逻辑。很多代码是业务的分支逻辑，重构后很难测试，如果不全面验证很容易出线上故障。
解耦涉及大量业务逻辑，降低风险最好的方法是交给业务开发来修改。因此架构组牵头了横向的iOS工程治理项目，架构组提供治理方案和工具，业务开发负责业务逻辑解耦。业务解耦采用了4种方式，路由Scheme、服务化API、公共组件下沉、模块合并。
举几个典型的解耦场景：

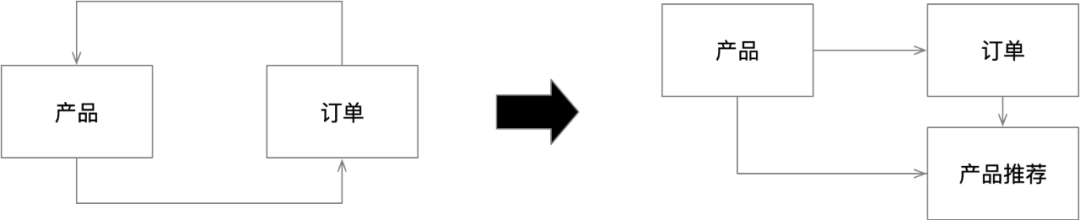

场景一， 产品模块里有一个子业务是产品推荐，订单模块也需要用到，于是订单模块会反向依赖产品模块，形成循环关系。这种场景解耦的方式是从产品模块中拆分出基础组件，订单模块依赖基础组件。
![]()

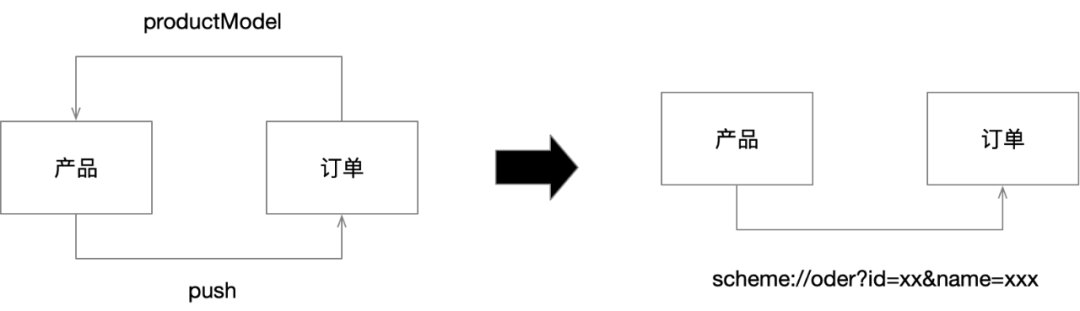

场景二， 产品模块跳转订单模块时使用产品的model作为API的入参，订单模块为了引用产品的model，反向依赖了产品模块。这种场景解耦的方式是使用路由URL Scheme协议，将model转化为URL中query的入参。
![]()
长效保障机制
进行架构治理后，模块的循环依赖和modula规范等问题得到解决，但今后可能出现二次腐化。我们当然不希望隔一段时间又要重新治理，于是从架构设计和研发流程的卡口入手，优化架构和流程，杜绝后续的二次腐化。
架构优化
- 系统性进行模块定义和划分，增加模块逻辑的内聚性，避免一个需求需要同时开发多个模块。收敛模块数量，减少模块的维护成本；
- ICBU业务模块最终都会集成到主客，版本仲裁统一在主工程可以减少复杂度，避免模块的版本声明出现冲突。模块依赖描述只声明模块名，不声明版本号，打包时同步主工程的模块版本作为版本仲裁。
收敛模块工程
如果模块各自维护构建工程，长期维护必然导致构建配置有很大差异。一方面，这样不能统一升级构建配置，架构治理和技术升级的成本会很高；另一方面，模块如果出现构建问题，排查成本也会变高。
因此，我们建设了打包脚本，每次打包动态生成模块工程。模块不再维护独立工程，构建配置统一收敛到podspec文件。
模块打包时，动态创建模块的构建工程
require 'cocoapods'
require 'cocoapods-core'
require 'xcodeproj'
require 'rubygems'
project_creater = ProjectCreater.new(ContextHelper.tempProjectPath, ContextHelper.projectName)
project_creater.transform
require 'pathname'
class ProjectCreater
def initialize(root, name)
@project_path = Pathname.new(root).realpath
@project_name = name
end
def transform
puts "ProjectCreater-开始"
prepare
puts "ProjectCreater-开始重命名"
rename
puts "ProjectCreater-完成"
end
private
def prepare
xcodeproj_path = @project_path.join("#{@project_name}.xcodeproj").to_s
if File.exist?(xcodeproj_path)
`rm -rf #{xcodeproj_path}`
end
end
def rename
Dir.glob(File.join(@project_path.join("Podfile").to_s)).each do |file|
content = File.read file
content = content.gsub(/POD_NAME/, @project_name)
File.open(file, 'w') { |f| f << content }
end
Dir.glob(@project_path.join('PROJECT.xcodeproj').to_s + '/**/*').each do |name|
next if Dir.exist? name
if File.extname(name) == '.xcuserstate'
next
end
text = File.read name
text = text.gsub("PROJECT",@project_name)
File.open(name, "w") { |file| file.puts text }
end
scheme_path = @project_path.join("PROJECT.xcodeproj/xcshareddata/xcschemes/").to_s
File.rename(scheme_path + "PROJECT.xcscheme", scheme_path + @project_name + ".xcscheme")
File.rename(@project_path.join("PROJECT.xcodeproj").to_s, @project_path.join(@project_name + ".xcodeproj").to_s)
end
end
CocoaPod和Xcode编译卡口
- 主工程CocoaPods环境升级到1.9.1版本，update时会检测循环依赖；
- 去掉兼容的Header search Path逻辑，模块必须使用规范的头文件引用方式才能编译通过；
- 开启XCode modular编译检查，如果模块的头文件引用不规范会编译不过。
Devops构建卡口
- 严格走集成单流程，集成单需要编译通过才能集成；
- 在构建流程中加入静态扫描插件，检测模块规范。
总结
架构腐化就像“流感病毒”，它的负面影响很难被感知和量化。
对于技术团队而言，要避免架构腐化，技术团队要对技术有更高的敬畏，相比于等大火蔓延再就抢救，我们应该对及时灭火的人给与更多实质性的支持和鼓励。
对于架构师而言，需要架构师能熟练开发工具。面对复杂的度架构问题，首现要进行全面分析，对系统问题进行拆解，找到复杂度最低的治理路径，并有意识地寻找数据支撑，获得团队的支持。
最后，从架构治理的角度。客户端工程是天然中心化架构，它很容易因为环境冲突导致编译问题。因此，我们设计组件化架构时，要确保模块的环境完全独立，避免出现中心化架构。架构治理不是终点，治理完成后要有防止腐化的机制，避免出现二次腐化。
