boltdb 是市面上为数不多的纯 go 语言开发的、单机 KV 库。boltdb 基于 Howard Chu'sLMDB 项目 ，实现的比较清爽，去掉单元测试和适配代码，核心代码大概四千多行。简单的 API、简约的实现，也是作者的意图所在。由于作者精力所限，原 boltdb 已经封版，不再更新。若想改进，提交新的 pr，建议去 etcd 维护的 fork 版本 bbolt。
为了方便，本系列导读文章仍以不再变动的原 repo 为基础。该项目麻雀虽小，五脏俱全，仅仅四千多行代码，就实现了一个基于 B+ 树索引、支持一写多读事务的单机 KV 引擎。代码本身简约朴实、注释得当，如果你是 go 语言爱好者、如果对 KV 库感兴趣，那 boltdb 绝对是不可错过的一个 repo。
本系列计划分成三篇文章，依次围绕数据组织、索引设计、事务实现等三个主要方面对 boltdb 源码进行剖析。由于三个方面不是完全正交解耦的，因此叙述时会不可避免的产生交织，读不懂时，暂时略过即可，待有全貌，再回来梳理。本文是第一篇， boltdb 数据组织。
引子
一个存储引擎最底层的构成，就是处理数据在各种物理介质（比如在磁盘上、在内存里）上的组织。而这些数据组织也体现了该存储引擎在设计上的取舍哲学。
在文件系统上，boltdb 采用页（page）的组织方式，将一切数据都对齐到页；在内存中，boltdb 按 B+ 树组织数据，其基本单元是节点（node），一个内存中的树节点对应文件系统上一个或者多个连续的页。boltdb 就在数据组织上就只有这两种核心抽象，可谓设计简洁。当然，这种简洁必然是有代价的，后面文章会进行详细分析。
本文首先对节点和页的关系进行总体说明，然后逐一分析四种页的格式及其载入内存后的表示，最后按照 db 的生命周期串一下 db 文件的增长过程以及载入内存的策略。
概述
本文主要涉及到 page.go 和 freelist.go 两个源文件，主要分析了 boltdb 各种 page 在磁盘上的格式和其加载到内存中后的表示。
顶层组织
boltdb 的数据组织，自上而下来说：
每个 db 对应一个文件。
在逻辑上：
在物理上：
页和节点
页分为四种类型：
元信息页：全局有且仅有两个 meta 页，保存在文件；它们是 boltdb 实现事务的关键
空闲列表页：有一种特殊的页，存放空闲页（freelist） id 列表；他们在文件中表现为一段一段的连续的页
两种数据页：剩下的页都是数据页，有两种类型，分别对应 B+ 树中的中间节点和叶子节点
页和节点的关系在于：
页是 db 文件存储的基本单位，节点是 B+ 树的基本构成节点
一个数据节点对应一到多个连续的数据页
连续的数据页序列化加载到内存中就成为一个数据节点
总结一下：在文件系统上线性组织的数据页，通过页内指针，在逻辑上组织成了一棵二维的 B+ 树，该树的树根保存在元信息页中，而文件中所有其他没有用到的页的 id 列表，保存在空闲列表页中。
页格式和内存表示
boltdb 中的页分四种类型：元信息页、空闲列表页、中间节点页和叶子节点页。boltdb 使用常量枚举标记：
const ( branchPageFlag = 0x01 leafPageFlag = 0x02 metaPageFlag = 0x04 freelistPageFlag = 0x10)

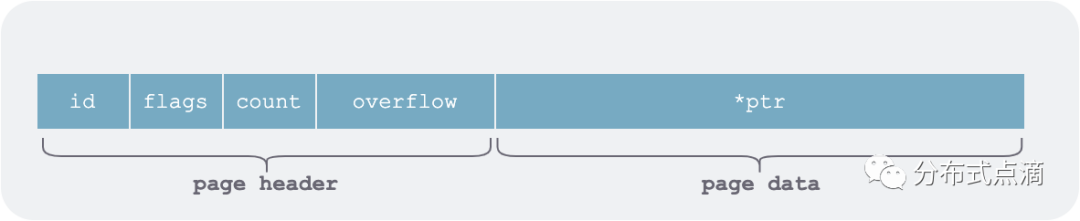

每个页都由定长 header 和数据部分组成：
![]()
其中 ptr 指向的是页的数据部分，为了避免载入内存和写入文件系统时的序列化和反序列化操作，boltdb 使用了大量的 go unsafe 包中的指针操作。
type pgid uint64type page struct { id pgid flags uint16 count uint16 overflow uint32 ptr uintptr }
元信息页（metaPage）

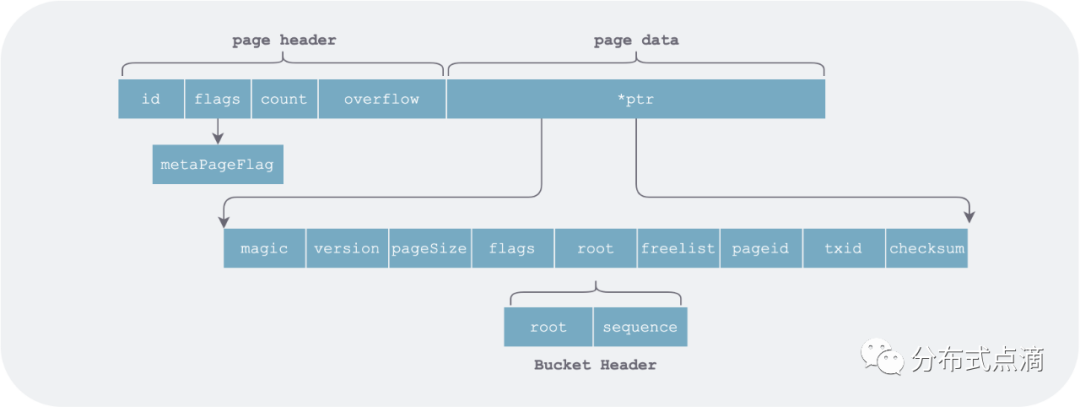

boltdb 中有且仅有两个元信息页，保存在 db 文件的开头（pageid = 0 和 1）。但是在元信息页中，ptr 指向的内容并非元素列表，而是整个 db 的元信息的各个字段。
![]()
元信息页加载到内存后数据结构如下：
type meta struct { magic uint32 version uint32 pageSize uint32 flags uint32 root bucket freelist pgid pgid pgid txid txid checksum uint64 }
空闲列表页（freelistPage）

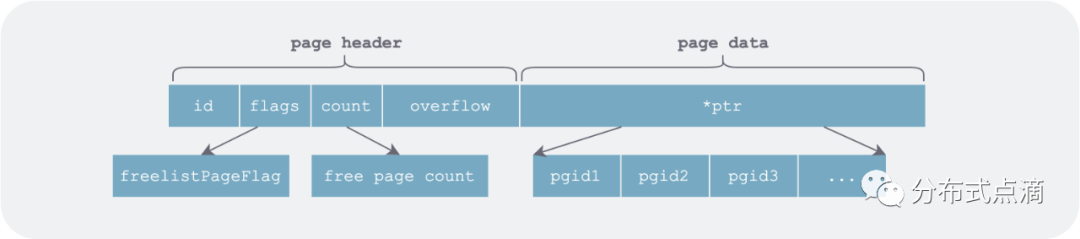

空闲列表页是 db 文件中一组连续的页（一个或者多个），用于保存在 db 使用过程中由于修改操作而释放的页的 id 列表。
![]()
在内存中表示时分为两部分，一部分是可以分配的空闲页列表 ids，另一部分是按事务 id 分别记录了在对应事务期间新增的空闲页列表。
// 表示当前已经释放的 page 列表// 和写事务刚释放的 pagetype freelist struct { ids []pgid // all free and available free page ids. pending map[txid][]pgid // mapping of soon-to-be free page ids by tx. cache map[pgid]bool // fast lookup of all free and pending page ids.}
其中 pending 部分需要单独记录主要是为了做 MVCC 的事务：
写事务回滚时，对应事务待释放的空闲页列表要从 pending 项中删除。
某个写事务（比如 txid=7）已经提交，但可能仍有一些读事务（如 txid <=7）仍然在使用其刚释放的页，因此不能立即用作分配。
这部分内容会在 boltdb 事务中详细说明，这里只需有个印象即可。
空闲列表转化为 page
freelist 通过 write 函数，在事务提交时将自己写入给定的页，进行持久化。在写入时，会将 pending 和 ids 合并后写入，这是因为：
write 函数是在写事务提交时调用，写事务是串行的，因此 pending 中对应的写事务都已经提交。
写入文件是为了应对崩溃后重启，而重启时没有任何读操作，自然不用担心有读事务还在用刚释放的页。
func (f *freelist) write(p *page) error { p.flags |= freelistPageFlag
lenids := f.count() if lenids == 0 { p.count = uint16(lenids) } else if lenids < 0xFFFF { p.count = uint16(lenids) f.copyall(((*[maxAllocSize]pgid)(unsafe.Pointer(&p.ptr)))[:]) } else { p.count = 0xFFFF ((*[maxAllocSize]pgid)(unsafe.Pointer(&p.ptr)))[0] = pgid(lenids) f.copyall(((*[maxAllocSize]pgid)(unsafe.Pointer(&p.ptr)))[1:]) }
return nil}
注意本步骤只是将 freelist 转化为内存中的页结构，需要额外的操作，比如 tx.write() 才会将对应的页真正持久化到文件。
空闲列表从 page 中加载
在数据库重启时，会首先从前两个元信息页恢复出一个合法的元信息。然后根据元信息中的 freelist 字段，找到存储 freelist 页的起始地址，进而将其恢复到内存中。
func (f *freelist) read(p *page) { idx, count := 0, int(p.count) if count == 0xFFFF { idx = 1 count = int(((*[maxAllocSize]pgid)(unsafe.Pointer(&p.ptr)))[0]) }
if count == 0 { f.ids = nil } else { ids := ((*[maxAllocSize]pgid)(unsafe.Pointer(&p.ptr)))[idx:count] f.ids = make([]pgid, len(ids)) copy(f.ids, ids)
sort.Sort(pgids(f.ids)) }
f.reindex()}
空闲列表分配
作者原版的空闲列表分配异常简单，分配单位是页，分配策略是首次适应：即从排好序的空闲页列表 ids 中，找到第一段等于指定长度的连续空闲页，然后返回起始页 id。
func (f *freelist) allocate(n int) pgid { if len(f.ids) == 0 { return 0 }
var initial, previd pgid for i, id := range f.ids { if id <= 1 { panic(fmt.Sprintf("invalid page allocation: %d", id)) }
if previd == 0 || id-previd != 1 { initial = id }
if (id-initial)+1 == pgid(n) { if (i + 1) == n { f.ids = f.ids[i+1:] } else { copy(f.ids[i-n+1:], f.ids[i+1:]) f.ids = f.ids[:len(f.ids)-n] }
for i := pgid(0); i < pgid(n); i++ { delete(f.cache, initial+i) }
return initial }
previd = id } return 0}
这个 GC 策略相当简单直接，是线性的时间复杂度。阿里似乎做过一个 patch，将所有空闲 page 按其连续长度 group by 了一下。
叶子节点页（leafPage）
这种页对应某个 Bucket 的 B+ 树中叶子节点，或者顶层 Bucket 树中的叶子节点。
对于前者来说，页中存储的基本元素为某个 bucket 中一条用户数据。对于后者来说，页中的一个元素为该 db 中的某个 subbucket 。
type leafPageElement struct { flags uint32 pos uint16 ksize uint32 vsize uint32 }
其详细结构如下：
![]()
可以看出，leaf page 在组织数据时，将元素头（leafPageElement）和元素本身（key value）分开存储。这样的好处在于 leafPageElement 是定长的，可以按下标访问对应元素。在二分查找指定 key 时，只需按需加载相应页到内存（访问 page 时是通过 mmap 进行的，因此只有访问时才会真正将数据从文件系统中加载到内存）即可。
inodes := p.leafPageElements()index := sort.Search(int(p.count), func(i int) bool { return bytes.Compare(inodes[i].key(), key) != -1})
如果元素头和对应元素紧邻存储，则需将 leafPageElement 数组对应的所有页顺序读取，全部加载到内存，才能进行二分。
另外一个小优化是 pos 存储的是元素头的起始地址到元素的起始地址的相对偏移量，而非以 ptr 指针为起始地址的绝对偏移量。这样可以用尽量少的位数（pos 是 uint16） 表示尽量长的距离。
func (n *branchPageElement) key() []byte { buf := (*[maxAllocSize]byte)(unsafe.Pointer(n)) // buf 是元素头起始地址 return (*[maxAllocSize]byte)(unsafe.Pointer(&buf[n.pos]))[:n.ksize]}
中间节点页（branchPage）
中间节点页和叶子节点页的结构大体相同。不同之处在于，页中保存的数据的 value 是 page id，即该中间节点在哪些 key 上的分支分别指向的 page 。
![]()
branchPageElement 中的 key 存的是其指向的页中的起始 key。
转换流程
boltdb 使用 mmap 将 db 文件映射到内存空间。在构建树并且访问过程中，按需将对应的页加载到内存里，并且利用操作系统的页缓存策略进行替换。
文件增长
当我们打开一个 db 时，如果发现该 db 文件为空，会在内存中初始化四个页（4*4k=16K），分别是两个元信息页、一个空的空闲列表页和一个空的叶子节点页，然后将其写入 db 文件，然后走正常打开流程。
func (db *DB) init() error { db.pageSize = os.Getpagesize()
buf := make([]byte, db.pageSize*4) for i := 0; i < 2; i++ { p := db.pageInBuffer(buf[:], pgid(i)) p.id = pgid(i) p.flags = metaPageFlag
m := p.meta() m.magic = magic m.version = version m.pageSize = uint32(db.pageSize) m.freelist = 2 m.root = bucket{root: 3} m.pgid = 4 m.txid = txid(i) m.checksum = m.sum64() }
p := db.pageInBuffer(buf[:], pgid(2)) p.id = pgid(2) p.flags = freelistPageFlag p.count = 0
p = db.pageInBuffer(buf[:], pgid(3)) p.id = pgid(3) p.flags = leafPageFlag p.count = 0
if _, err := db.ops.writeAt(buf, 0); err != nil { return err } if err := fdatasync(db); err != nil { return err }
return nil}
随着数据的不断写入，需要申请新的页。boltdb 首先会去 freelist 中找有无可重复利用的页，如果没有，就只能进行 re-mmap（先 mumap 在 mmap），扩大 db 文件。每次扩大会进行倍增（因此从 16K * 2 = 32K 开始），到达 1G 后，再次扩大会每次新增 1G。
func (db *DB) mmapSize(size int) (int, error) { for i := uint(15); i <= 30; i++ { if size <= 1<<i { return 1 << i, nil } }
if size > maxMapSize { return 0, fmt.Errorf("mmap too large") }
sz := int64(size) if remainder := sz % int64(maxMmapStep); remainder > 0 { sz += int64(maxMmapStep) - remainder }
pageSize := int64(db.pageSize) if (sz % pageSize) != 0 { sz = ((sz / pageSize) + 1) * pageSize }
if sz > maxMapSize { sz = maxMapSize }
return int(sz), nil}
在 32 位 机器上文件最大不能超过 maxMapSize = 2G；在 64 位机器上，文件上限为 256T。
读写流程
在打开一个已经存在的 db 时，会首先将 db 文件映射到内存空间，然后解析元信息页，最后加载空闲列表。
在 db 进行读取时，会按需将访问路径上的 page 加载到内存，并转换为 node，进行缓存。
在 db 进行修改时，使用 COW 原则，所有修改不在原地，而是在改动前先复制一份。如果叶子节点 node 需要修改，则 root bucket 到该 node 路径上所涉及的所有节点都需要修改。这些节点都需要新申请空间，然后持久化，这些和事务的实现息息相关，之后会在本系列事务文章中做详细说明。
小结
boltdb 在数据组织方面只使用了两个概念：页（page） 和节点 （node）。每个数据库对应一个文件，每个文件中包含一系列线性组织的页。页的大小固定，依其性质不同，分为四种类型：元信息页、空闲列表页、叶子节点页、中间节点页。打开数据库时，会渐次进行以下操作：
利用 mmap 将数据库文件映射到内存空间。
解析元信息页，获取空闲列表页 id 和 bucket 树页 id。
依据空闲列表页 id ，将所有空闲页列表载入内存。
依据 bucket 树起始地址，解析 bucket 树根节点。
根据读写需求，从树根开始遍历，按需将访问路径上的数据页（中间节点页和叶子节点页）载入内存成为节点（node）。
可以看出，节点分两种类型：中间节点（branch node）和叶子节点（leaf node）。
另外需要注意的是，多个子 Bucket 树和 Bucket 对应的 B+ 树复用了 bucket 这个数据结构，导致这一块稍微有点不好理解。在下一篇 boltdb 的索引设计中，将详细剖析 boltdb 是如何组织多个 bucket 以及单个 bucket 内的 B+ 树索引的。
