1.前言 本文主要介绍beaglebone的开发过程与启动方式。同时将一套嵌入式Linux开发环境搭建起来。以便于更好的掌握和理解beaglebone AI的使用。工欲善其事，必先利其器，搭建好完整的开发环境，后续的工作才能更好的开展起来。要想用好一款芯片，也需要很好的理解其启动方式。下面来实际的展示操作流程。
2.beaglebone AI 开发板特性 首先我选择beaglebone AI作为嵌入式Linux学习的开发板，是因为有着良好的芯片datasheet支持，以及TI芯片的大规模的使用，使得其通用性和扩展性更强。板子颜值高，性能强、可玩性好、可以DIY的工程很多。这些都让我对这个板子有着推进下去的动力，在不断挖坑与填坑的过程中，也会将其作为我除了树莓派4之外另一个主要业余推进的开发学习项目。在国内，这款板子并不是很热门，但是在国外，玩的人还是很多，我也希望有更多的人一起去玩，从而学习更好的设计，写出更多的更好的文章和大家分享。
3.beaglebone AI开发环境搭建 当前的开发环境搭建在ubuntu上，首先连接开发板的debug串口。

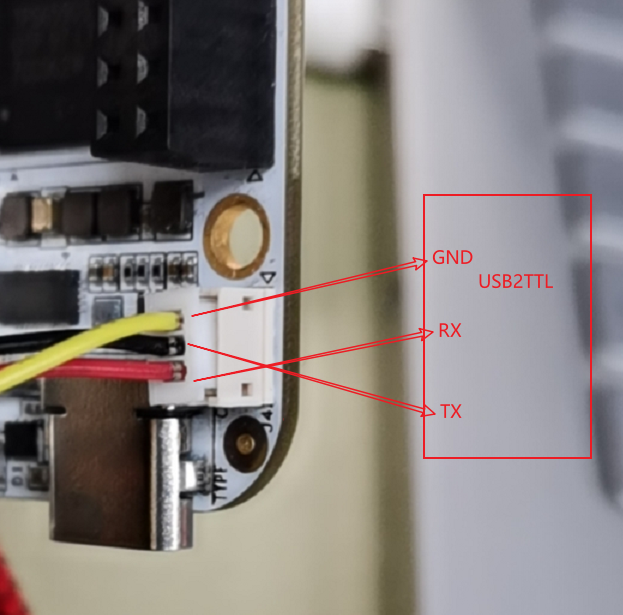

正面的图示如下所示：
该输出作为debug串口使用。
首先确保默认的pc机是64位，不适合32位机器的使用。
wget -c https://releases.linaro.org/components/toolchain/binaries/6.5-2018.12/arm-linux-gnueabihf/gcc-linaro-6.5.0-2018.12-x86_64_arm-linux-gnueabihf.tar.xzexport CC=`pwd `/gcc-linaro-6.5.0-2018.12-x86_64_arm-linux-gnueabihf/bin/arm-linux-gnueabihf-其中pwd是默认设定的路径。
然后检测一下gcc的版本

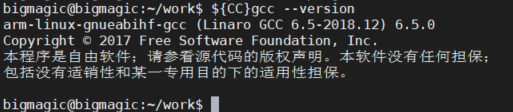

${CC} gcc --version可以看到下面的结果
然后就可以开始进行uboot的编译了。
git clone -b v2019.07-rc4 https://github.com/u-boot/u-boot --depth=1cd u-boot/然后为uboot生成补丁文件
wget -c https://github.com/eewiki/u-boot-patches/raw/master/v2019.07-rc4/0001-am57xx_evm-fixes.patch接着开始编译
make ARCH=arm CROSS_COMPILE=${CC} distclean${CC} am57xx_evm_defconfig${CC} 编译完成就可以进行下面的操作了。
4.beaglebone AI启动方式 学习一款嵌入式开发板的使用，首先就要理解其启动模式。

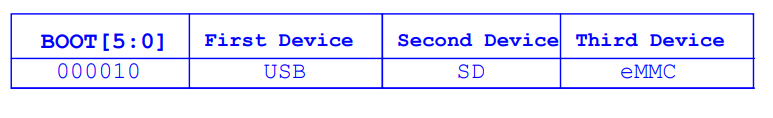

按照https://github.com/beagleboard/beaglebone-ai/BeagleBone-AI_sch.pdf上标注，可以知道，在启动上，首先会从USB中寻找程序，然后第二启动项是SD卡，接着是eMMC。
本文主要介绍SD卡与eMMC的启动模式。并且将uboot烧录到SD卡中进行启动。
首先准备一张小于等于16GB的SD卡(实测32GB的卡插入没用)，接着插入Ubuntu系统中。
输入lsblk。
bigmagic@bigmagic:~/work$ lsblk可以看的标识是sdc，则我们可以通过下面的命令导出到全局变量。
export DISK=/dev/sdc输入下面三条指令则可以将uboot烧录到卡里了。

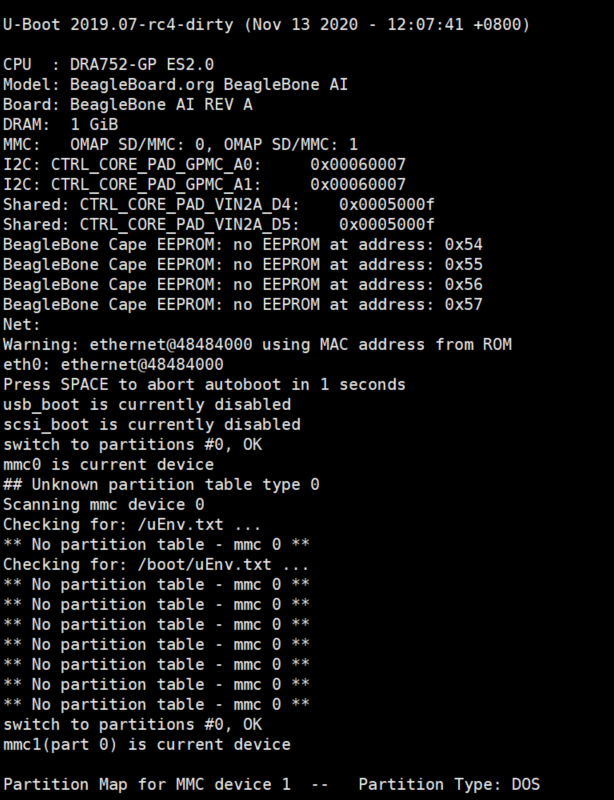

sudo dd if =/dev/zero of=${DISK} bs=1M count=10if =./u-boot/MLO of=${DISK} count=2 seek=1 bs=128kif =./u-boot/u-boot.img of=${DISK} count=4 seek=1 bs=384k完成后输入sync后，可以看到uboot已经正常启动了。
从上面的过程不难分析，一般的TI芯片都会将启动分为三部分
ROM->MLO(SPL)->uboot.img5.beaglebone AI的Linux编译 git clone https://github.com/RobertCNelson/ti-linux-kernel-dev.gitcd ti-linux-kernel-dev/如果是编译正常的内核
git checkout origin/ti-linux-4.14.y -b tmp编译实时性内核
git checkout origin/ti-linux-rt-4.14.y -b tmp其中实时性内核是就是RT_LINUX。输入下面的命令开始编译。

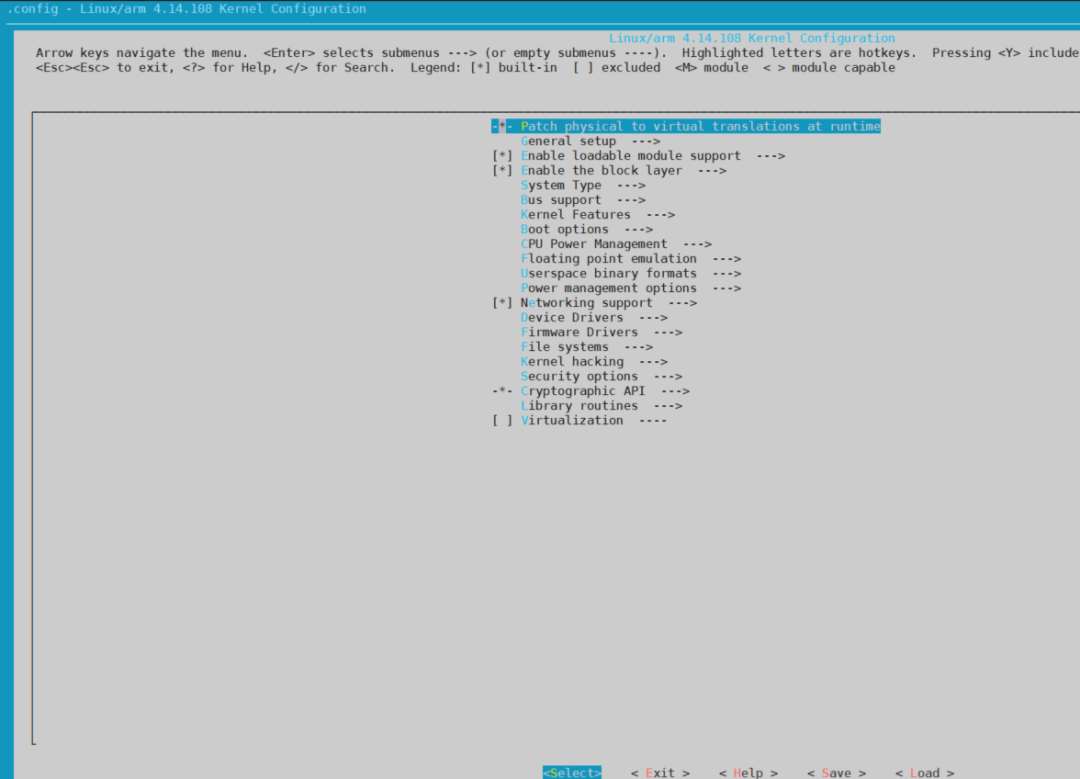

./build_kernel.sh中途会有个menuconfig的界面需要配置
直接选择Exit即可，程序会继续编译下去。直到编译结束。
跟文件系统可以选择Debian 10或者Ubuntu 20.04 LTS
Debian 10
首先下载
wget -c https://rcn-ee.com/rootfs/eewiki/minfs/debian-10.4-minimal-armhf-2020-05-10.tar.xz可以校验一下
sha256sum debian-10.4-minimal-armhf-2020-05-10.tar.xz得到结果如下即可
接着解压
tar xf debian-10.4-minimal-armhf-2020-05-10.tar.xz解压后进入目录可以看到下面的文件
其中user_password.list中存放的是用户名和密码。
debian:temppwdUbuntu 20.04 LTS
可以下载
wget -c https://rcn-ee.com/rootfs/eewiki/minfs/ubuntu-20.04-minimal-armhf-2020-05-10.tar.xz校验一下
sha256sum ubuntu-20.04-minimal-armhf-2020-05-10.tar.xz校验的结果如下：
de0177ac9259fdbcc626ee239f4258b64070c0921dbc38c45fab6925a5becaa1 ubuntu-20.04-minimal-armhf-2020-05-10.tar.xz解压即可
tar xf ubuntu-20.04-minimal-armhf-2020-05-10.tar.xz在ubuntu上可以使用输入用户名Ubuntu,密码temppwd即可。
6.将Linux的镜像烧录 接下来烧录Linux的镜像到SD卡中。
首先和烧录uboot的方式一样，如果检测到sd卡的号为sdc。
export DISK=/dev/sdc如果是mmcblk0则修改成该名称。
输入下面的命令查看sfdisk的版本。
sudo sfdisk --version看到输出
sfdisk，来自 util-linux 2.34如果检测到sfdisk >= 2.26.x则输入：
sudo sfdisk ${DISK} <<-__EOF__如果检测到sfdisk <= 2.25.x则输入：
sudo sfdisk --unit M ${DISK} <<-__EOF__然后格式化SD卡
for : DISK=/dev/mmcblkX${DISK} p1for : DISK=/dev/sdX${DISK} 1挂载分区
sudo mkdir -p /media/rootfs/for : DISK=/dev/mmcblkX${DISK} p1 /media/rootfs/for : DISK=/dev/sdX${DISK} 1 /media/rootfs/为了可以进行内核版本的区分，我们可以为内核镜像定义一个名字，该名字可以查看编译出来的文件得到4.14.108-ti-r137.zImage。
export kernel_version=4.14.108-ti-r137Linux完全引导起来需要rootfs，所以可以将rootfs解压到指定的路径下：
sudo tar xfvp ./*-*-*-armhf-*/armhf-rootfs-*.tar -C /media/rootfs/为了方便，此时我们可以重名了内核版本，在/boot/uEnv.txt文件中。
sudo sh -c "echo 'uname_r=${kernel_version} ' >> /media/rootfs/boot/uEnv.txt" 接着输入文件系统挂载
sudo sh -c "echo '/dev/mmcblk0p1 / auto errors=remount-ro 0 1' >> /media/rootfs/etc/fstab" 进入到刚才编译ti-linux-kernel-dev的上层目录，输入
sudo cp -v ./ti-linux-kernel-dev/deploy/*.zImage /media/rootfs/boot/vmlinuz-${kernel_version} sudo mkdir -p /media/rootfs/boot/dtbs/${kernel_version} /${kernel_version} -dtbs.tar.gz -C /media/rootfs/boot/dtbs/${kernel_version} /sudo tar xfv ./ti-linux-kernel-dev/deploy/${kernel_version} -modules.tar.gz -C /media/rootfs/7.启动与验证 上述过程完成后，可以移除SD卡,并插入beaglebone AI的板子中。

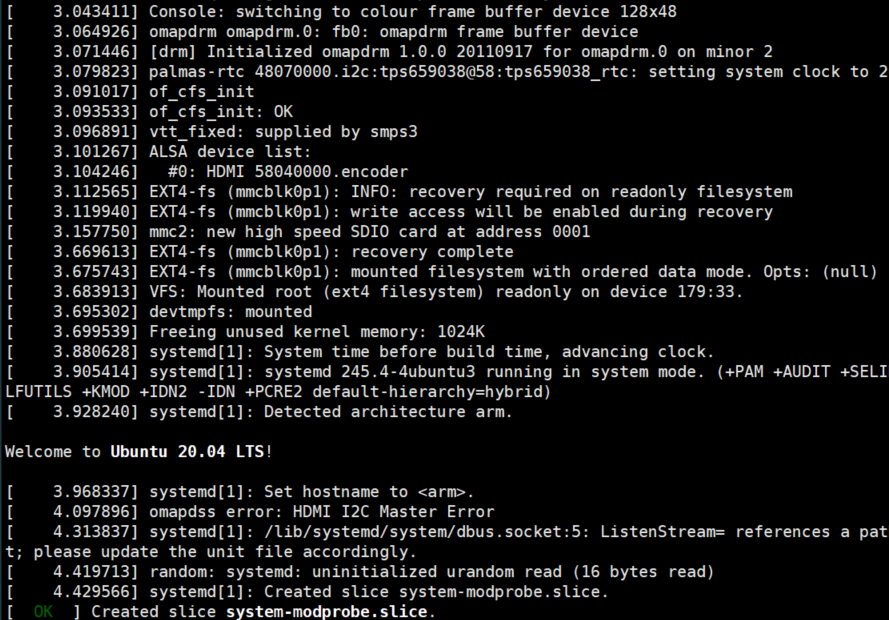

sync上电后，首先会从SD卡中启动，最后的效果如下：
由于烧录了ubuntu系统，可以看到启动信息。
8.总结 对于beaglebone的程序的编译与烧录SD卡，主要需要注意的是SD卡的大小不要大于16MB，官方推荐最好是8MB比较合适。编译uboot，Linux kernel比较看起来比较麻烦，实际按照步骤操作下来，也可以熟悉Linux的开发流程。beaglebone官方提供了可以一键烧录的模式，可以直接烧录底层的镜像，这种方式不适合Linux底层开发学习。关于uboot、Linux kernel、rootfs的编译，可以使用buildroot来构建，后面会介绍这种更加方便的模式。但是底层的探索更加能够了解和掌握工程的构建与系统的执行流程。
