谁要自己做个键盘呢？还是要手焊的键盘~
如果，你日常写的是软件，最接近硬件制板的一次是大学时焊接收音机，那你跟我一样，当然可以试试做个键盘；或者，你平时设计的是硬件，手焊个键盘当然不在话下，写个Python让键盘跑起来也许会让你兴奋；亦或，你刚学完朋友圈里Python课程，正准备大展身手，你的第一个Python项目，可以是个键盘，感受把Python握在手里的感觉……
焊接本文中的键盘，笔者从早到晚花了一整天，而第一版让键盘跑起来的Python程序仅用了2小时，于是就有一个支持USB和蓝牙的键盘，再给键盘装上斑斓的色彩！
![]()
如果你只关心跑在键盘里的Python长什么模样，可以直接跳到文章的倒数第100行，代码放了在最后~
涉及硬件，准备材料少不了。

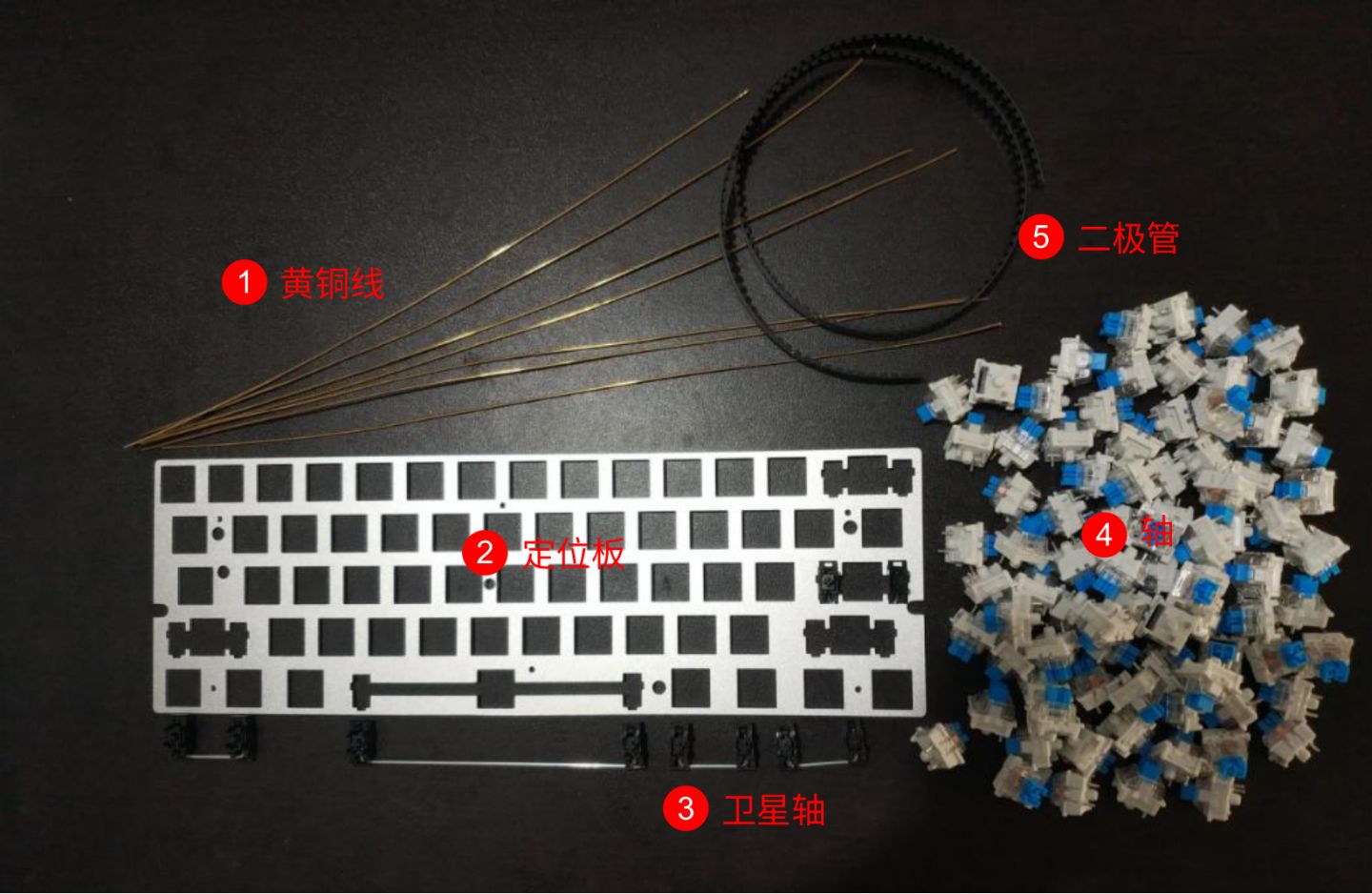

准备材料
- 黄铜线5米+（直径0.8mm），也可以用普通导线，但黄铜更酷一些
- 定位板，选了60%的，因为选择多，键还少~ （比如睫毛外设的铝合金卫星轴定位板）
- 卫星轴，因为不用PCB，只能选定位板类型的
- 轴61个，为了办公室炫耀（挨打），当然选清脆（扰人）的青轴啦
- 二极管61个，这是防多按键冲突（Anti-ghost），如果很少用3及以上键同时按的组合键（比如 ctrl + shift + c），这个可以省掉（立创商城购买挺方便）
- 还需要个带蓝牙和USB的主控Pitaya Go，后面Python就跑在这个开发板里面
![]()
键盘材料

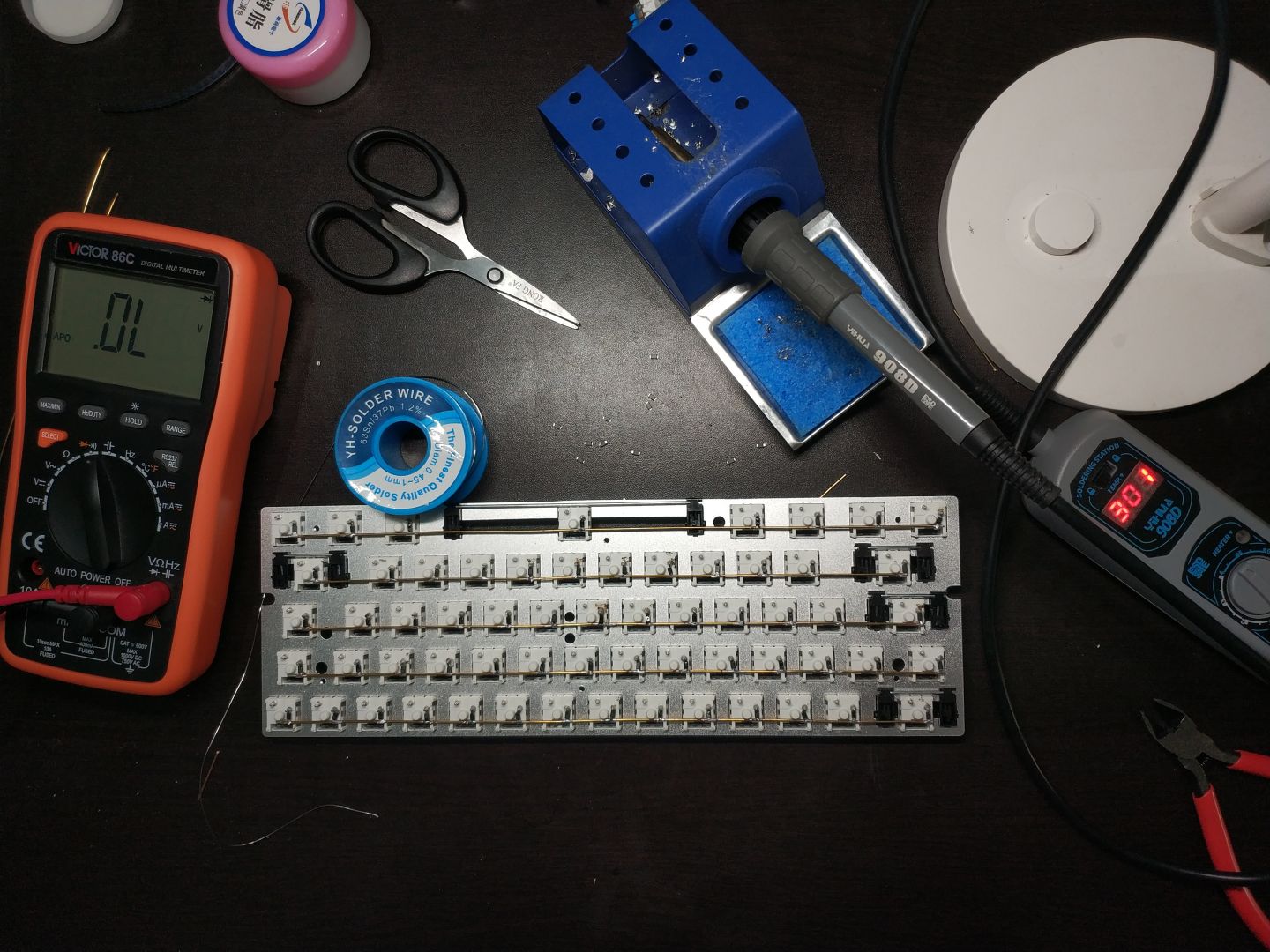

当然还需要一些工具：
- 烙铁、焊锡
- 钳子，用来剪黄铜线
- 镊子，万一没有，剪刀也可以
- 万用表，如果眼力足够好，这也可以省掉~
![]()
开始动手
- 安装卫星轴

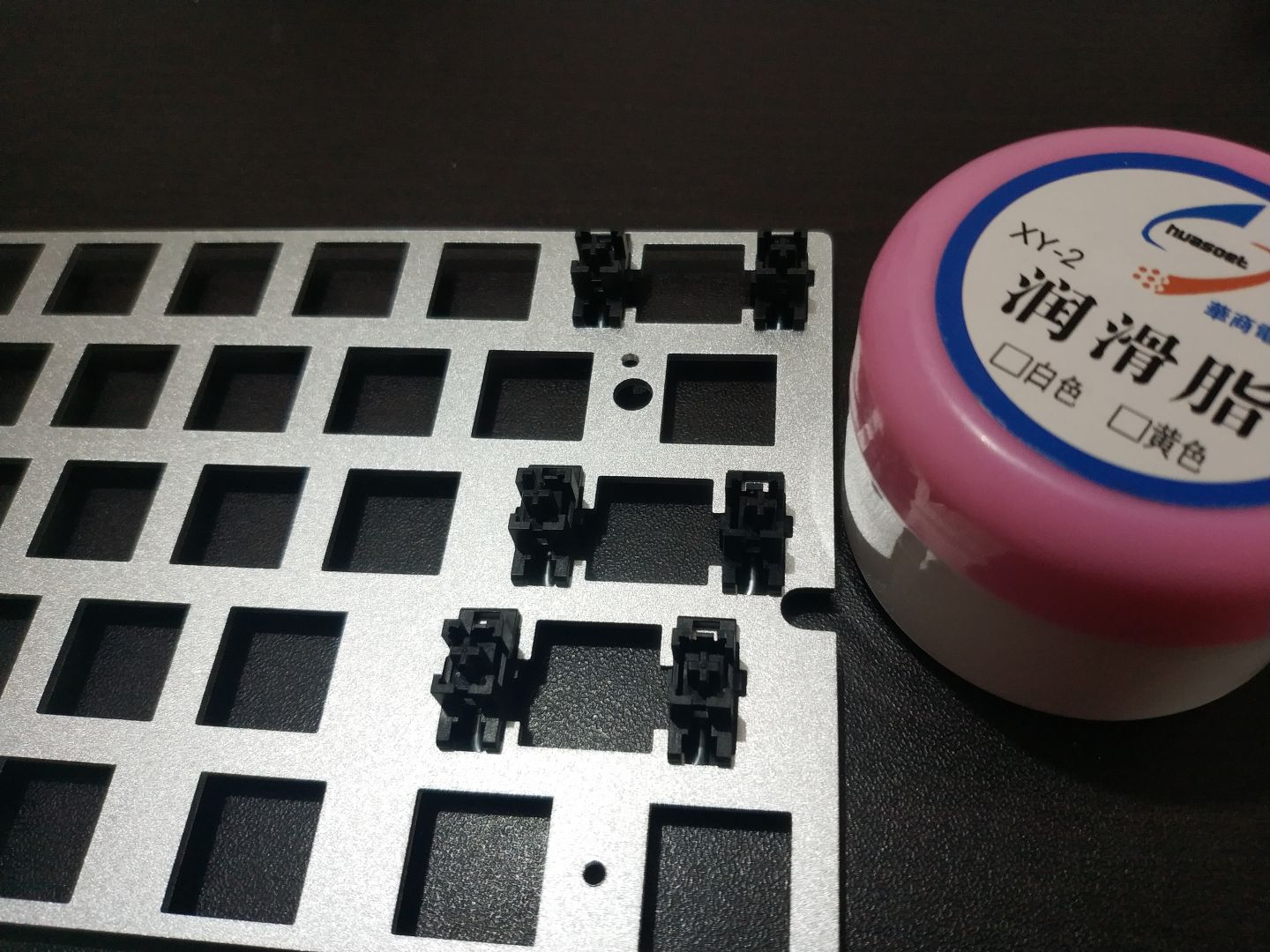

把卫星轴安装在定位板上，可以用润滑脂把润滑一下，可以减少按键的噪声，润滑脂是半固体状的，不是润滑油哦
![]()

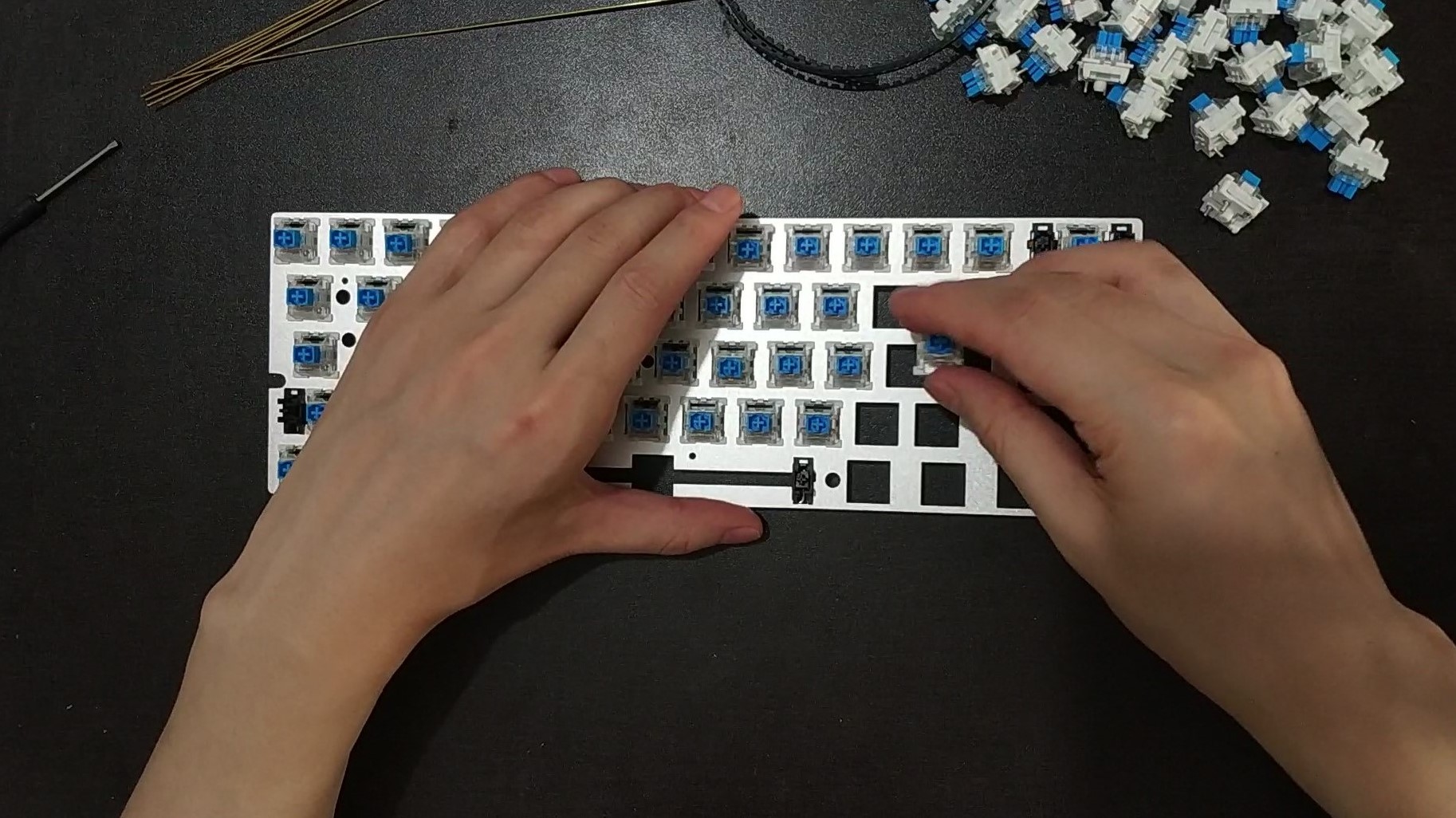

2. 安装机械键盘轴
![]()
3. 焊接矩阵键盘

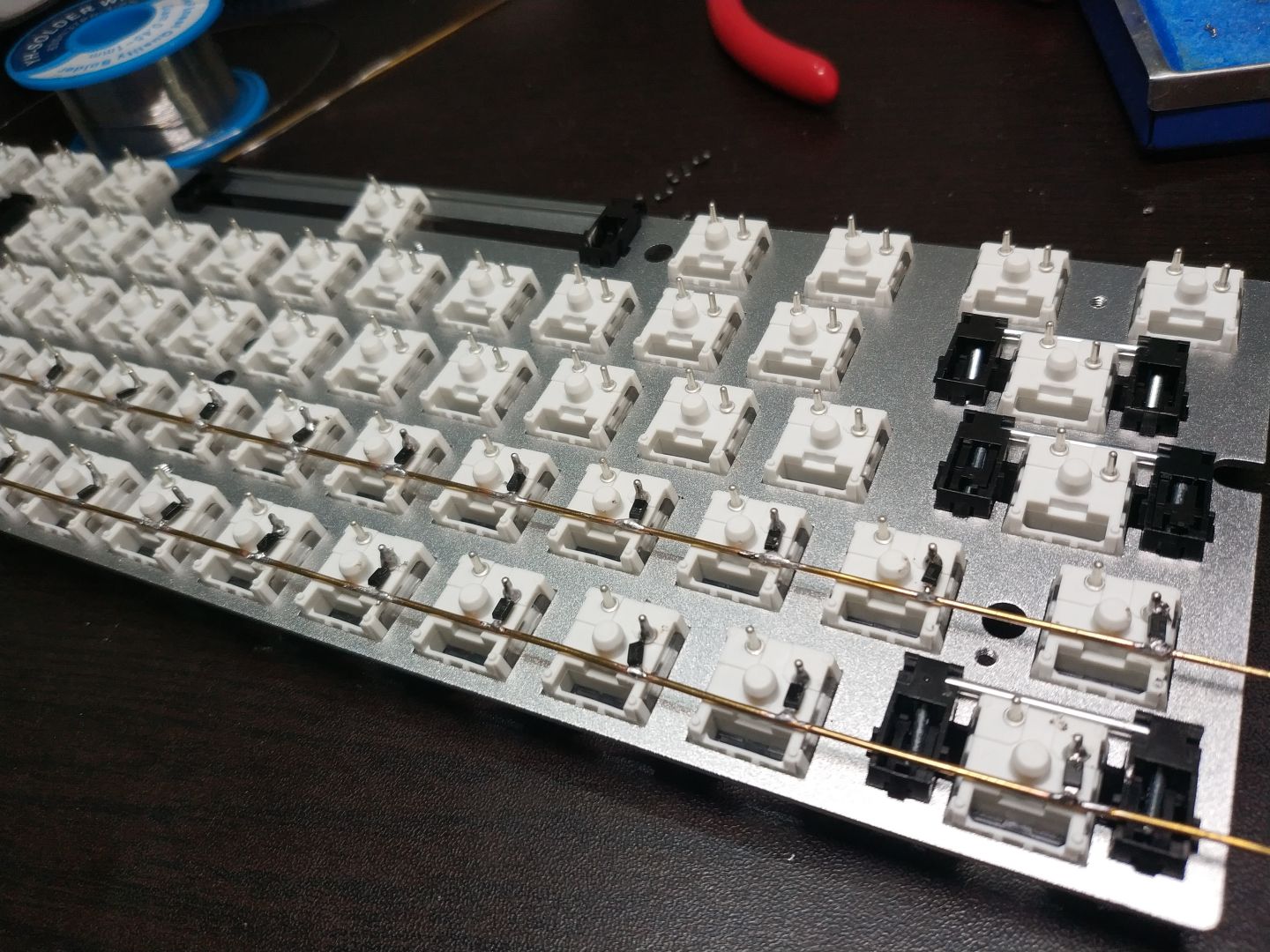

矩阵键盘分行、列，先把用二极管把轴的一个脚跟行线连接，并焊接好，二极管的方向可以行到列，也可以是列到行，但整个矩阵要保持二极管的方向一致。
![]()
把焊好一条行线后，可以用万用表测一下二极管的方向是否都是一致的，或者是否有虚焊。这里用的是黑色贴片二极管，因为小，肉眼分辨方向相当考验眼力，特别是焊接之后还有焊迹。也可以选用插件的二极管，焊接更简单一些，也买回了，不过，贴片的看起来更整洁一些，为了颜值，还是挑战了难度系数更高的贴片的二极管。

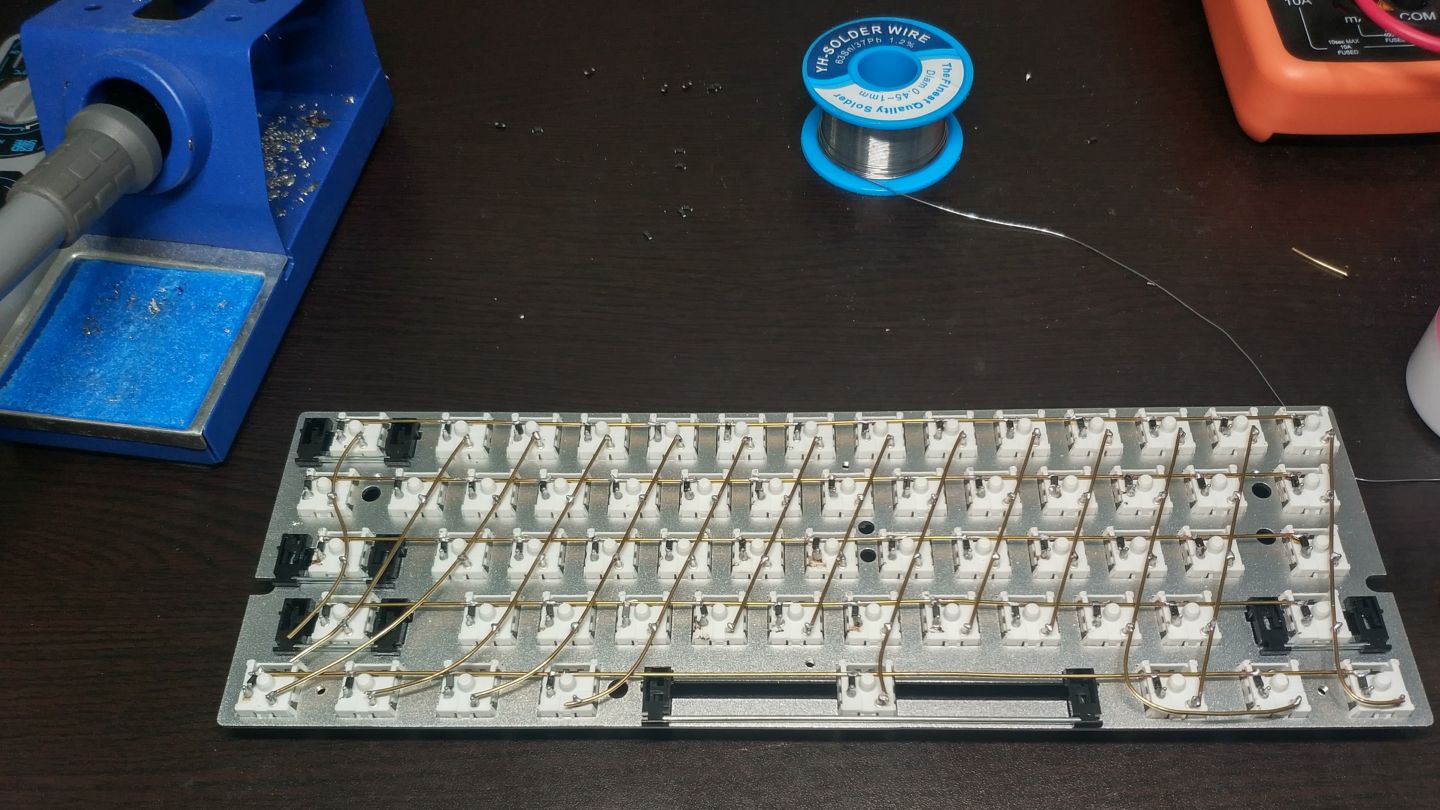

然后再焊接列线，可以在行上面用额外的黄铜线垫一下，再焊接，让列线架空，避免行跟列短接了。
![]()
列队完毕，等待集结~
4. 将行、列线连接到主控Pitaya Go的IO口
![]()

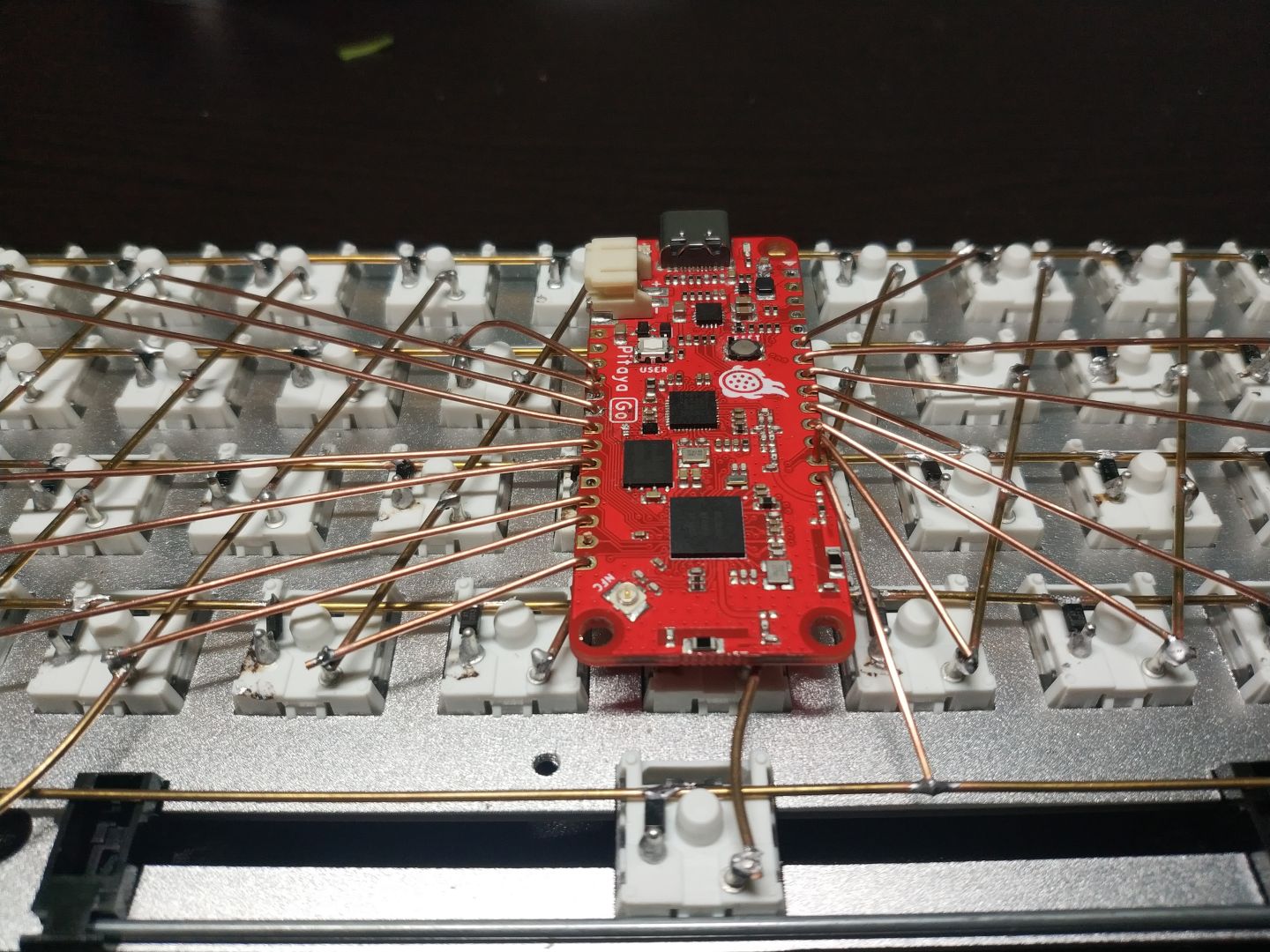

这里矩阵键盘有5行、14列，Pitaya Go有20个可用的IO，剩下的1个IO还可以接个灯。矩阵键盘和主控焊接完成后，最好用万用表检测一下各行各列是否短接，至少目测一下。
以上硬件算搭好了，Python要登场了。
用键盘跑Python——实现USB+蓝牙键盘
电脑端Python通常是跑在CPython解释器里面，而嵌入式MCU中的Python起源7年前，Damien George开始写的轻量级Python解释器——MicroPython，我们今天要用到是基于MicroPython的CircuitPython。
Adafruit为CircuitPython开发了非常多硬件相关的库，基于这些库，我们可以快速实现一个键盘，这里用到adafruit_ble和adafruit_hid这两个库。实现一个USB+蓝牙键盘100行就行，Talk is cheap，看代码:
import time
from board import *
import digitalio
import usb_hid
import adafruit_ble
from adafruit_ble.advertising import Advertisement
from adafruit_ble.advertising.standard import ProvideServicesAdvertisement
from adafruit_ble.services.standard.hid import HIDService
from adafruit_hid.keyboard import Keyboard
from adafruit_hid.keycode import Keycode as _
ROWS = (P27, P13, P30, P20, P3)
COLS = (P26, P31, P29, P28, P5, P4, P24, P25, P23, P22, P14, P15, P16, P17)
KEYMAP = (
_.ESCAPE, _.ONE, _.TWO, _.THREE, _.FOUR, _.FIVE, _.SIX, _.SEVEN, _.EIGHT, _.NINE, _.ZERO, _.MINUS, _.EQUALS, _.BACKSPACE,
_.TAB, _.Q, _.W, _.E, _.R, _.T, _.Y, _.U, _.I, _.O, _.P, _.LEFT_BRACKET, _.RIGHT_BRACKET, _.BACKSLASH,
_.CAPS_LOCK, _.A, _.S, _.D, _.F, _.G, _.H, _.J, _.K, _.L, _.SEMICOLON, _.QUOTE, None, _.ENTER,
_.LEFT_SHIFT, _.Z, _.X, _.C, _.V, _.B, _.N, _.M, _.COMMA, _.PERIOD, _.FORWARD_SLASH, None, _.RIGHT_SHIFT, None,
_.LEFT_CONTROL, _.LEFT_ALT, _.LEFT_GUI, None, None, _.SPACE, None, None, _.RIGHT_ALT, _.RIGHT_GUI, _.APPLICATION, _.RIGHT_CONTROL, None, None)
class Matrix:
def __init__(self, rows=ROWS, cols=COLS):
self.rows = []
for pin in rows:
io = digitalio.DigitalInOut(pin)
io.direction = digitalio.Direction.OUTPUT
io.drive_mode = digitalio.DriveMode.PUSH_PULL
io.value = 0
self.rows.append(io)
self.cols = []
for pin in cols:
io = digitalio.DigitalInOut(pin)
io.direction = digitalio.Direction.INPUT
io.pull = digitalio.Pull.DOWN
self.cols.append(io)
self.pressed_keys = []
def scan(self):
new_keys = []
pressed_keys = []
released_keys = self.pressed_keys
for r in range(len(self.rows)):
self.rows[r].value = 1
for c in range(len(self.cols)):
if self.cols[c].value:
key = r * len(self.cols) + c
pressed_keys.append(key)
if key in released_keys:
released_keys.remove(key)
else:
new_keys.append(key)
self.rows[r].value = 0
self.pressed_keys = pressed_keys
return pressed_keys, released_keys, new_keys
def main():
hid = HIDService()
advertisement = ProvideServicesAdvertisement(hid)
advertisement.appearance = 961
ble = adafruit_ble.BLERadio()
if ble.connected:
for c in ble.connections:
c.disconnect()
ble.start_advertising(advertisement)
advertising = True
ble_keyboard = Keyboard(hid.devices)
matrix = Matrix()
usb_keyboard = Keyboard(usb_hid.devices)
while True:
pressed_keys, released_keys, new_keys = matrix.scan()
if released_keys:
released_keycodes = list(map(lambda i: KEYMAP[i], released_keys))
print('released keys {}'.format(released_keycodes))
usb_keyboard.release(*released_keycodes)
if ble.connected:
advertising = False
ble_keyboard.release(*released_keycodes)
if new_keys:
new_keycodes = list(map(lambda i: KEYMAP[i], new_keys))
print('new keys {}'.format(new_keycodes))
usb_keyboard.press(*new_keycodes)
if ble.connected:
advertising = False
ble_keyboard.press(*new_keycodes)
if not ble.connected and not advertising:
ble.start_advertising(advertisement)
advertising = True
time.sleep(0.001)
if __name__ == '__main__':
main()
这个是一个最简单的Python版本键盘，我们还可以跟进一步
让键盘更具生产力
这是一个 60% 键盘，缺少了包括 F1~F12、 方向键、小键盘等键位。
但通过引入 TMK 中的层级切换和组合按键功能，并融入 Toward a more useful keyboard 中把手指尽量停留在 A、S、D、F 和 J、K、L、; 等起始键位的理念，我们可以让这个小键盘更具生产力。
这里引入 Tap-key 功能，即按某个按键不放激活另外的功能。
比如把 d 用作 Tap-key，即短按 d 输出 d， 按住 d 不放则激活移动光标功能，H、J、K、L被映射为方向键，而 U 和 N 则为 PgUp 和 PgDn。
![]()
以上功能的实现见： https://gitee.com/makerdiary/python-keyboard
