上一章聊到时序数据是什么样，物联网行业中的时序数据的特点：存量数据大、新增数据多（采集频率高、设备量多）。详情请见：
时序数据库 Apache-IoTDB 源码解析之前言（一）
这一章主要想聊一聊：
- 物联网行业的基本系统架构，及使用数据库遇到的需求与挑战
IoTDB 的功能特点及系统架构
车联网
因为本人是在做车联网行业，所以对这个行业的信息了解更深入一些，能够拿到一些更具体的数字来说明这个行业的具体情况。在上一篇文中的数据是出于自己的理解，为了让大家容易明白而编造的数据，但实际情况要复杂的多。
1. 系统架构
1.1 系统简介
![车联网系统架构示意图]()
以上示意图可能非常简单，但我觉得足够表明一个整体架构。 当一台设备、一辆车连接到协议网关后，便开始了真正的收发数据。一般通信的方式都是基于 tcp，搞一段二进制协议，所以协议网关基本要做的工作就是完成对连接对管理、完成对数据的收发及编解码。
当数据完成编解码之后一般会发往 消息队列当中，一般都是 Kafka 之中。用来解耦生产和消费两端，提供一层缓冲，无论消费服务是死是活还是速度慢，包治百病，甚至还能治未病。
数据发往消息队列的过程中，或之后花活儿就多起来了。但主要的我认为无非还是三种处理方式：
- 需要将原始数据保存入库，这里的原始数据包含二进制数据和解码后的二进制数据。
- 流处理或批处理数据，在数据落到硬盘之前将能够提前计算的数据全部预先计算出来，这样做的好处是将来查询的时候如果和预计算的模型匹配，那就能非常快的得到结果。
- 离线处理，这里的应用就太广泛了，一般来讲都是将耗时比较大的放置离线计算来做。但是这里要声明一点，离线计算依然是越快越好，不能因为他叫离线计算所以在设计或开发阶段就不关注时效。
1.2 数据质量
上一章提到了基本的数据质量，但实际工作中，往往质量会出现各种意想不到但数据，下面是工程中影响数据质量的几个比较大的问题：
- 数据丢失，不管是在采集，上报，数据流转环节，都可能会带来一定的数据丢失比例。
- 数据乱序，数据在打包、上报、流转等环节均可能出现乱序，尤其是在补传数据中。
- 数据重复，数据重复发送，尤其是在网络不好时。
- 数据本身不准确，这个最突出的地方就是在 GPS 数据中，经常出现飘点、噪点等等。
2. 数据库的挑战
2.1 数据项多
汽车里具有非常复杂的电路系统和传感器设备，我印象当中的粗略估算应该是有 120 项左右，并且这些数据项并不是车内数据的全部。随着自动驾驶的到来，汽车的传感器会越来越多，数据项就会更多。
如果按照传统的 Mysql 存储，那么由于行式存储，所以在取回数据时候就会非常影响效率，这个介绍到 TsFile 模块时候再聊。
2.2 存量数据大
我们按照宝马汽车 2019 销售量估计，252 万量，我们假定 4 年前就已经具备了联网模块那就是 1000 万量汽车。按照每条数据 1K，每天采样上传 1 次，应该是 每天 9G 数据。但因为车不可能一直都点火开，所以要假设一个 30% 的在线率，那就是 3G 数据。
3 年大约就会存储 3TB 数据，可能你觉得 3T 数据对于时下最热的大数据来讲并不是一个非常庞大的数字，但如果整个数据里面不包含任何图片、音视频甚至都没有文字，全部是由整数、浮点数堆积起来的，那你可以试想一下这个数据库里面到底有多少数据，如果你一个不小心执行了 count(*) 你觉得会卡死不？
2.3 采集频率高
汽车不同于其他传感器的地方是，他是一个处在时刻运动当中的物体，如果需要做一些高阶的计算模型，比如说：碰撞检测、行驶轨迹纠偏等，那么相应的数据采集频率有可能要达到秒级。
当然我说完这句话，可能你感触并不是很深，但是结合前面说到的两点：120项数据、1000万量车，将采集频率提高到 1 秒一采集，那么这个频率下，一天产生的数据大小就是 259T。这时候你找 DBA 说，哥们我们的需求要 1 天写入 259T 数据，我觉得反正我是没脸找人家，让产品去跟 DBA 聊吧。
2.4 不同数据库遇到的问题

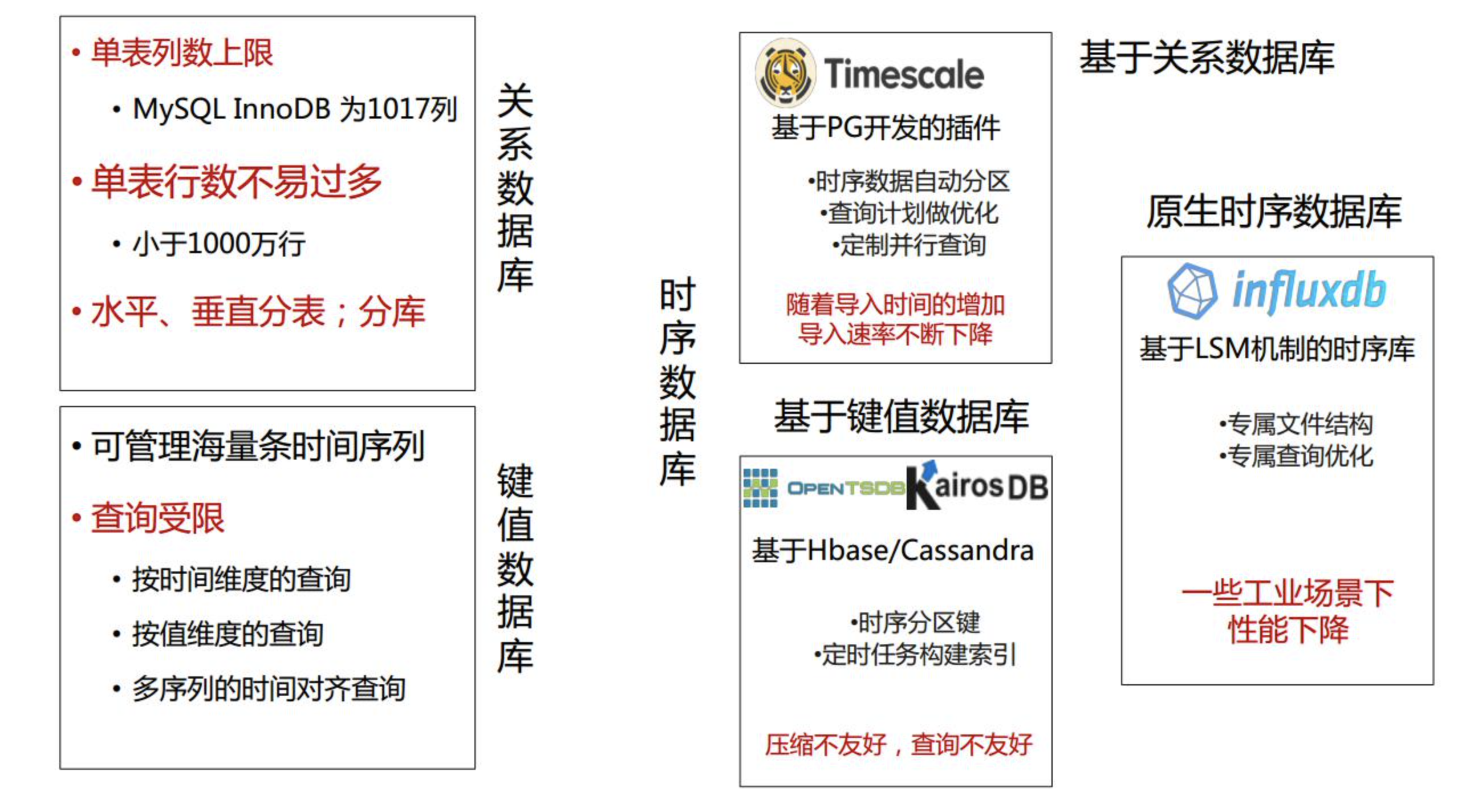

我们公司也采用了多种尝试，从开始的 MySql 到 MongoDB 再到 Hbase 等等，它们总存在这一点或多点的让你觉得就是不满足的地方，如下图： ![不同数据库对比图]()
IoTDB
到此为止，整体需求基本明确，作为一款物联网的时序数据库需要处理的问题:
- 高速写入
- 高效压缩
- 多维度查询，降采样、时序分割查询等
- 查询低延迟高效
- 提高数据质量，乱序、空值等
- 对接现有大数据生态
IoTDB 功能特点
![IoTDB功能特点]()
IoTDB 完成了上述问题中的几乎所有功能，而且可以灵活对接多生态，高性能优势等。那么 IoTDB 是如何完成这些优势项，如何做到？
IoTDB 架构描述
![IoTDB架构图]()
对照上面的图，大致了解一下 IoTDB 的结构，逻辑上被分为 3 个大部分，其中：
- Engine 是完整的数据库进程，负责 sql 语句的解析，数据写入、查询、元数据管理等功能。
- Storage 是底层存储结构，类似于Mysql 的 idb 文件
- Analyzing Layer 是各种连接器，暂不涉及细节。
Engine 和 Storage 中主要包含：
- IoTDB Engine，也就是代码中的
Server 模块.
- Native API，他是高效写入的基石，代码中的
Session 模块
- JDBC，传统的 JDBC 连接调用方式，代码中的
JDBC 模块
- TsFile，这是整个数据库的一个特色所在，传统的数据库如果使用 Spark 做离线分析，或者 ETL 都需要通过数据库进程对外读取，而 IoTDB 可以直接迁移文件，省去了来回转换类型的开销。TsFile 提供了两种读写模式，一种基于 HDFS，一种基于本地文件。
聊到这里，我们基本介绍了行业内的特点，作为数据库需要解决的痛点，以及 IoTDB 在完成功能的同时所具有的自身的优势。同时还简单介绍了 IoTDB 的基础架构，朴实无华且枯燥。那么 TsFile 究竟是什么样的结构才能完成以上所介绍的高速写入、高压缩比、高速查询呢？Native API 又是什么？欢迎继续关注。。。
