容器平台已经成为支持应用运维和部署的重要基础设施，当前 vivo 内部容器平台共有20+生产集群，管理数万物理机节点，运维管理难度不断增大。为提升运维效率和稳定性，容器团队开发了北斗运维管理平台用于解决大规模集群运维问题。北斗容器运维管理平台包含资源管理，集群扩缩容，巡检，事件中心，监控中心等功能。通过这些能力的构建，提升了集群的稳定性，从而提升了运维效率，节省了人力投入。

一、容器建设初期面临的挑战

vivo 容器平台已经成为支撑应用运维和部署的重要基础设施，当前vivo内部容器化平台共有20+生产集群，管理数万物理机节点，运维管理难度不断增大，容器集群运维问题主要集中在以下几个方面：

• 黑屏操作流程复杂：黑屏操作依赖工程师个人技能和经验，容器运维操作流程复杂易出错。

• 人工巡检耗时费力：巡检功能对于集群运维尤为重要，但人工巡检，耗时费力。

• 多集群管理难度大：随着业务的不断接入，集群数量不断增加，多集群的运维难度大。

• 自研组件管理复杂：为扩展平台能力，自研组件越来越多，对这些组件进行高效管理也成为一个难题。

• 历史事件查询困难：大规模容器集群会产生大量的历史事件，大量历史事件的存储和快速查询较为困难。

仅靠人工很难运维大规模的容器化平台，解决当前面临的问题需从白屏化和自动化入手，将黑屏操作转为白屏操作，将复杂的运维操作通过程序实现自动化，进而实现运维操作的标准化，提升整体的运维效率。

二、北斗平台解决方案

2.1 北斗平台构建目标

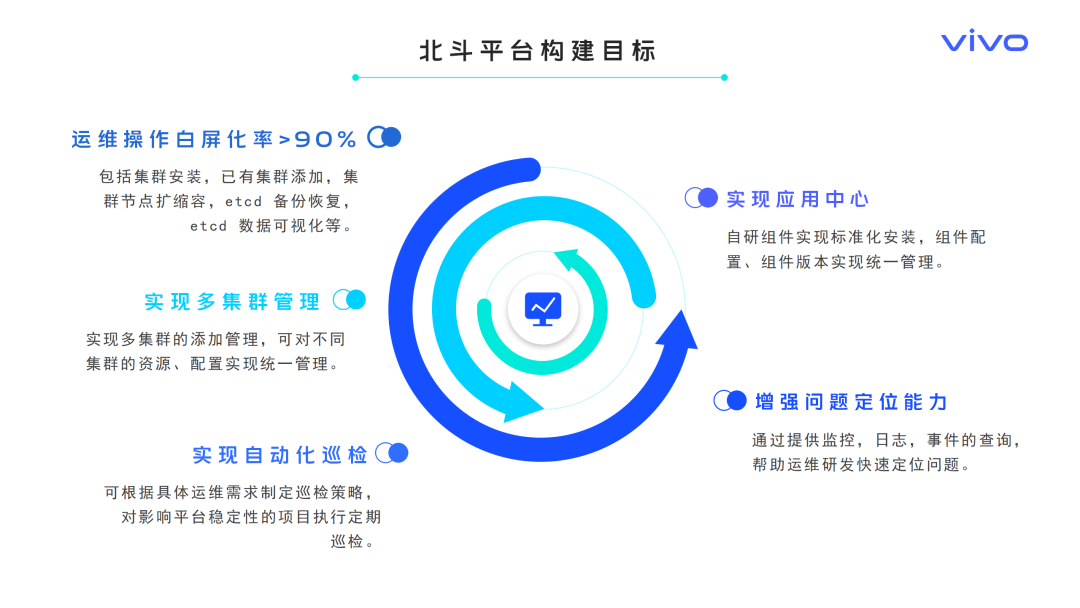

针对大规模容器集群运维面临的挑战，我们开始构建统一的容器集群运维管理平台，平台构建目标如下：

• 提升运维操作白屏化率: 实现运维操作白屏化率大于90%，实现高频运维操作白屏化。

• 实现多集群管理: 实现对不同集群的资源、配置的统一管理。

• 实现自动化巡检: 可根据具体运维需求制定巡检策略，执行定期巡检。

• 实现应用中心：实现自研组件的标准化安装，实现组件配置、组件版本的统一管理。

• 增强问题定位能力：提供事件查询，日志查询，监控查询能力，帮助运维研发快速定位问题。

基于以上的目标和需求，vivo 容器团队进行了相关能力和工具的开发，构建了北斗运维管理平台。

2.2 北斗平台能力矩阵

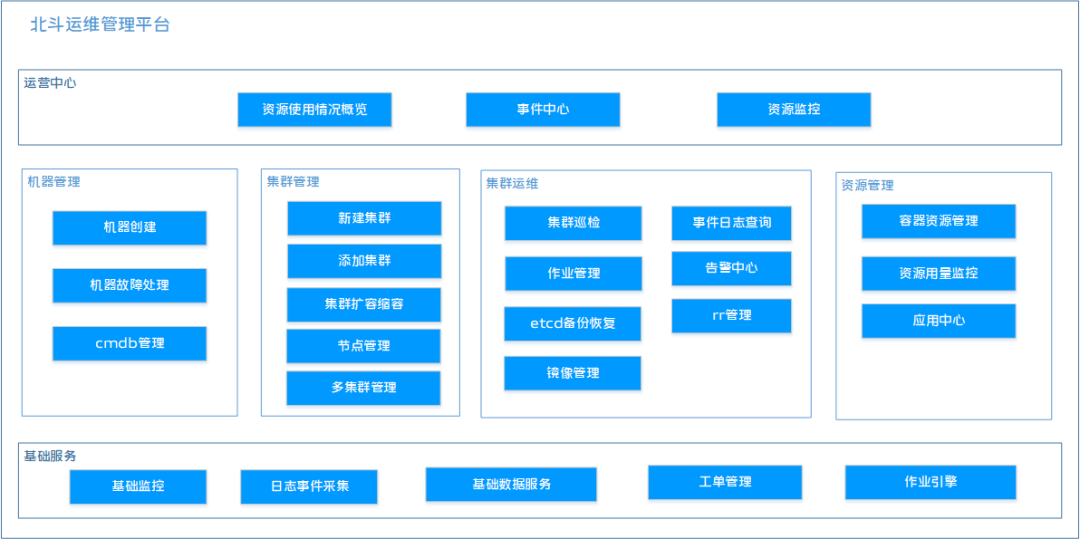

以上为北斗运维平台的能力矩阵，北斗运维平台包括运营中心、机器管理、集群管理、集群运维、资源管理、基础服务几大核心模块覆盖了运维管理的各个维度。

• 运营中心：提供关键运营数据的展示，嵌入了 Grafana 的监控面板，为用户提供全方位立体化的数据监控。

• 机器管理：支持对集群节点的统一管理和白屏操作，支持机器的添加，机器变更记录的查询，从而便于把控机器的全生命周期。

• 集群管理：支持对集群的基础资源、服务组件和应用资源的统一管理，提供创建集群，纳管已有集群，节点自动化扩缩容等能力。

• 集群运维：支持集群巡检，Etcd 的可视化管理，Etcd 数据备份恢复，ip地址池管理，镜像管理，变更管理等能力。

• 资源管理：支持对集群资源和业务应用的全方位管理。

三、平台核心能力构建

3.1 节点扩缩容工具建设

3.1.1 问题背景

集群节点的扩容和缩容是频率较高的运维操作，人工按照文档进行黑屏操作步骤繁琐，流程复杂，易出现误操作，影响集群稳定性。因此，实现集群节点扩缩容自动化成为首要解决的问题。

3.1.2 解决方案

3.1.2.1 集群扩缩容白屏化

为了解决集群扩缩容问题，我们借助了 Kubernetes 控制器模型设计了 kubeops-controller 模块，用于实现节点的自动扩缩容和集群安装。我们将所有的操作抽象为 Kubernetes 的 crd 资源 operation，operation 资源定义如下：

apiVersion: vcluster.caas.xxxx.com/v1alpha1
kind: Operation
	name: scaleup-2024
	namespace: beidou-system
spec:
	clusterName: product-cluster
	operationType: ScaleUp
	operationFlow:
		- preCheck
		- scaleUp
		- postCheck
	operationMachines:
		- ip: 127.0.0.1
			role: Compute
	user: admin

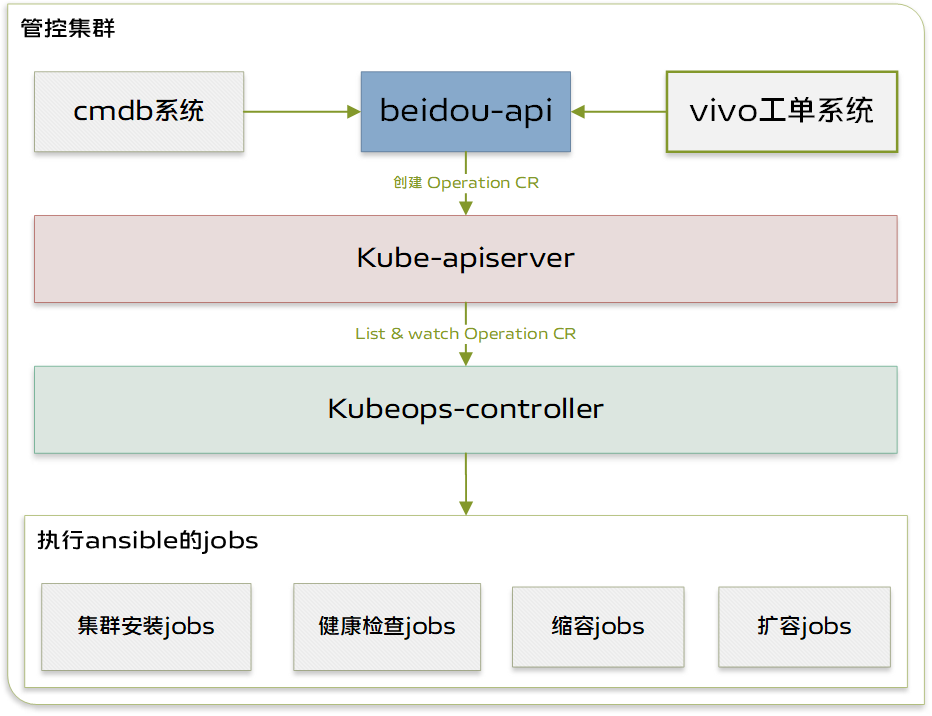

下图为扩缩容模块的架构设计图。

如架构设计图所示扩缩容组件包含以下主要模块：

• beidou-api: 北斗平台的 API 层，用于接收和响应外部请求。

• kube-apiserver: Kubernetes API 层，负责处理和响应来自集群内部和外部的所有API请求。

• kubeops-controller: 用于处理 operation 扩缩容操作的控制器。

• Job: Job 用于创建和管理一次性任务或定时任务，确保任务能够成功完成并且不会重复运行，这里主要用于执行 Ansible 脚本。

用户在控制台创建扩容任务后，beidou-api 会捕捉其中的参数并调用 Kubernetes 接口创建 operation，operation 中包含了集群标识，待扩缩容节点，操作类型等信息。kubeops-controller 控制器会监听 operation 的创建，并根据 operation 参数来执行相应的流程任务。kubeops-controller 会依据扩容或缩容参数来创建 Job，Job 则会执行 Ansible 脚本来自动完成集群安装和节点扩缩容任务，其中的 Ansible 脚本是基于 Kubespray 项目进行定制化改造而成。

1）扩容操作

扩容分为三个小步：扩容前检查，扩容，扩容后检查。通过三个步骤确保能够成功扩容集群节点，每个步骤都会启动一个 Job 来执行 Ansible 脚本完成任务。

• 扩容前检查：通过 Ansible 脚本来检查磁盘空间是否够用，内核版本是否符合需求，是否残留 kubelet 和 Docker 等进程。通过扩容前检查来确保节点能够顺利安装。

• 扩容：扩容节点则会执行 Ansible 脚本将节点添加到集群。

• 扩容后检查：节点是否处于就绪状态，网络是否连通，确保节点就绪后，会放开调度投入生产。

2）缩容操作

缩容操作主要分为两个步骤：缩容前检查，缩容。

• 缩容前检查：需要先检查节点是否存在业务 Pod。如果存在业务 Pod，平台会提供一键迁移业务功能，避免对业务造成影响。

• 缩容：执行 Ansible 脚本删除节点的 kubelet，Docker 等服务，并清理残留数据，确保不影响下次的节点安装。

3）节点健康检查

在进行运维操作时，需随时检查集群节点的健康状态，检查流程包括网络侦测、pod 是否可正常创建等，通过这个步骤可进行问题排查。节点健康检查是通过执行 Ansible 脚本来检查 kubelet、Docker、kube-proxy 服务的运行状态，检测节点的网络连通性。

3.1.2.2 扩缩容全流程自动化

扩缩容白屏化功能的构建解决了黑屏操作存在的问题，但节点的扩容操作依然涉及多个步骤，即使白屏操作，也无法避免繁琐的流程。为了进一步节约人力，提升效率，实现一键扩缩容节点迫在眉睫，我们设计实现了全流程自动化功能。为了实现全流程自动化扩缩容功能，我们在 operation 的上层设计了 autooperationtask crd，autooperationtask 的定义如下:

apiVersion: vcluster.caas.xxxx.com/v1alpha1
kind: AutoOperationTask
metadata:
	name: scaleup-xxxxxx
	namespace: beidou-system
spec:
cluster:cluster-example
clusterType: native
operationIds:
	- scale-up
operationTaskMachines:
	- name: xx.xx.xx.xx
	- name: xx.xx.xx.xx
operationTaskStep:
	- step: ScaleUpPreCheck
	- step: ScaleUpWorkprocess
	- step: ScaleUp
	- step: UncordonNodes
	- step: ScaleUpSubWorkprocess
operationTaskType: ScaleUp

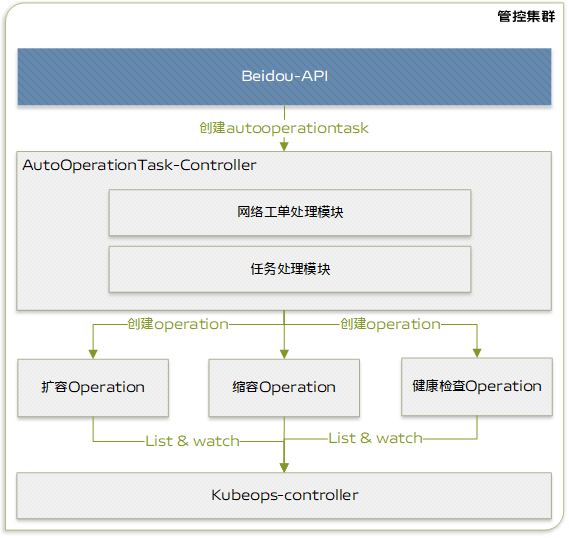

如上架构图所示，全流程自动化主要包含如下模块：

• AutoOperationTask-controller：全流程自动化控制器，会对 autooperationtask 进行处理。

• 网络模块: 网络模块的作用是处理网络相关的任务，如调用网络接口配置节点网络

• 任务处理模块：此模块的主要作用是根据需求按顺序创建operation。

• kubeops-controller: 任务处理控制器，会对 operation进行处理。

AutoOperationTask-controller会持续监听autooperationtask crd 的创建事件，任务处理模块会根据 autotask 定义的流程和步骤，创建 operation（上文提到的对扩缩容等任务的抽象）。kubeops-controller 会监听 operation 的创建，并创建 Job 执行脚本。

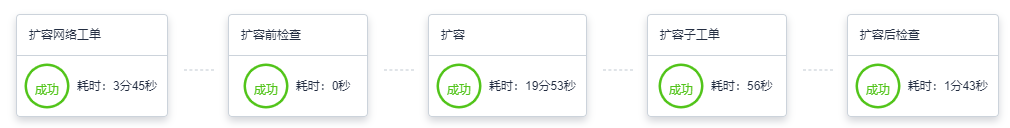

上图是可视化的扩缩容流程，通过这种设计，我们将所有能够顺序执行的任务简化成一个自动化任务，全流程自动化将所有的操作串联起来，不仅可以节省人工操作的时间，而且支持实时追踪任务进程，观测任务状态。

3.1.3 达成效果

通过扩缩容全流程自动化的建设，我们将扩容20台机器的时间从60分钟缩短到10分钟，从原本的人工十几个步骤才能完成的流程变为一键部署，且没有出现过由于人工操作失误而引入的问题。目前，通过北斗系统执行了5000+ 的扩缩容任务，交付了上万台机器。未来团队将持续优化扩容效率，缩短健康检测时间。

3.2 集群巡检工具建设

3.2.1 问题背景

集群常会出现一些不可预料的问题，这些问题都严重影响集群的稳定性。

• 集群节点问题：cpu, 内存使用率过高，磁盘占满，内核死锁，文件系统崩溃等。这些都会导致节点 Pod 不可用，影响用户的业务。及时发现节点问题对于运维来说至关重要，尽早介入处理才可以避免更为严重的问题发生。

• 资源配置问题：除了节点问题外，集群配置问题，证书过期和资源定义不规范，都可能导致集群不可用，带来严重隐患，为避免这些潜在问题影响到生产环境，巡检能力的构建变得尤为重要。

集群巡检需要具备如下能力：

• Kubernetes资源巡检：巡检 Kubernetes 集群的Deployment、StatefulSet 等资源配置是否符合要求。

• 集群节点巡检：巡检节点磁盘、内存、cpu 使用率、内核日志是否存在问题。

• 自定义脚本巡检：支持自定义脚本巡检。

3.2.2 解决方案

为解决如上问题，实现巡检目标，我们开发了 kube-doctor 组件来对集群进行巡检。

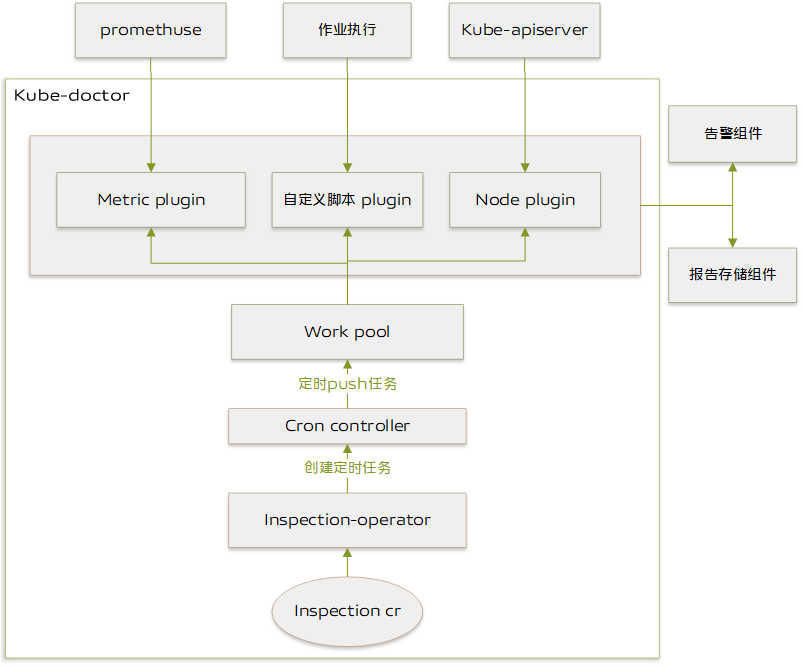

上图为 kube-doctor 的架构设计：

• inspection crd：用于记录巡检的基本信息，包括巡检名称、巡检脚本、巡检集群、巡检时间、巡检策略等

• inspection-operator：inspection-operator 控制器会监听 inspection 的创建，并对其进行处理，inspection 会根据 inspection 定义的巡检时间和巡检内容，交给 cron-controller 模块处理。

• cron-controller: cron-controller 负责按照巡检任务 inspection 定义的巡检周期驱动 worker 定时执行任务，worker则负责具体巡检任务的执行。

• work-pool: worker 资源池，当有新的巡检任务需执行时，cron-controlle 会从 worker 池中获取 worker，驱动 worker 执行定时任务。

• 巡检驱动：为了支持不同类型和不同场景的巡检，我们设计了巡检驱动功能。巡检驱动需要实现两个标准的巡检接口 RunInspectionTask 和 StoreReport。

如下为 go 语言实现的 driver 接口：

type InspectionInterface interface {
	RunInspectionTask(ctx context.Context, cluster []ScheduledCluster) (error, []string, *AlertInfo)
  StoreReport(result interface{}, cluster ScheduledClusteralertMessages *SyncMessages) error
 }

RunInspectionTask 执行具体巡检任务，例如到指定节点执行脚本，并获取结果。StoreReport 的作用则是存储巡检报告，存储巡检报告支持将数据存储到 MySQL 或者 Elasticsearch。目前定义了自定义脚本，数据指标和节点指标三种 driver。

• 自定义脚本: 用户可以自定义的脚本，到指定的集群节点执行，并获取到执行结果。

• 数据指标：数据指标来自于监控模块 promethuse。

• 节点指标：获取 node-problem-detector（用于发现节点问题的开源组件） 的执行数据。

3.2.3 达成效果

目前 kube-doctor 已经执行了数千次的巡检任务，生成数千份巡检报告，帮助运维及时发现容器集群问题。

3.3 应用中心建设

3.3.1 问题背景

随着业务的发展，集群内自研组件的增多使得对组件的管理变得复杂，基于此问题我们需着手构建应用中心能力，对组件进行统一管理。应用中心需要具备如下能力：

• 应用模版管理：支持上传 Chart 包到 vivo 对象存储，可发布到应用中心，发布成功后支持对 Chart 模版进行更新，按照版本管理。

• 应用部署管理：支持将应用直接部署到不同的集群和 Namespace，部署过程中可监听修改参数。常用参数支持配置在 values.yml 文件中直接编辑修改，无需重新打 Chart 包，使部署流程更方便高效。

• 应用实例管理：支持查看应用在哪些集群部署了哪些实例，点击应用实例可以跳转到实例详情，查看实例的配置等相关信息，进行相应的配置修改和升级。

3.3.2 解决方案

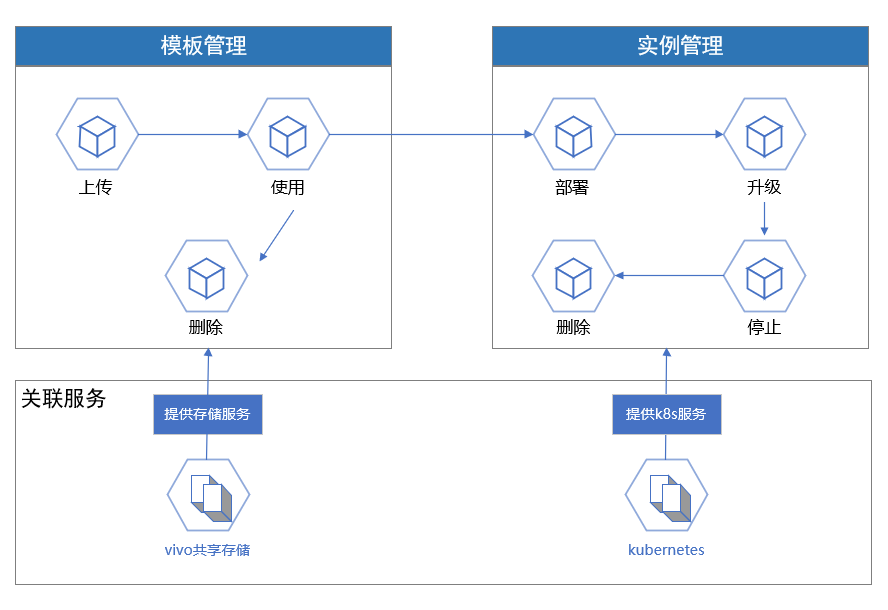

为解决如上问题，我们开发了应用中心功能，将集群中各类组件和服务托管到北斗平台进行统一管理。通过 Kubernetes 提供的应用安装管理组件 Helm 执行应用的安装、部署、升级及配置修改等，方便在不同集群中分发和部署应用，支持服务的全生命周期管理。下图为应用中心的架构设计：

3.3.2.1 模板管理

为管理应用模板，我们定义了 helmapp CRD和helmappversion CRD。用户可以上传 chart 包，前端将解析其内容并传递给 beidou-api，以创建 helmapp CRD 并存储到 vivo 对象存储系统，同时会创建一个 helmappversion CRD，用于记录版本和存储地址，以便进行安装操作。

• helmapp crd: 用于记录 chart 包的基本信息，如应用名称、应用描述、应用 log 等信息。

• helmappversion crd: 用于记录 chart 包的版本信息和存储地址，便于安装包的获取。

3.3.2.2 实例管理

应用安装包安装到集群后会生成一个运行中的应用，也就是一个应用实例，对此我们设计了 release crd 用于表示一个应用实例，通过调用 beidou-api 接口创建 release（实例），控制器监听到创建事件后从 crd 中获取需要安装的chart包名称和版本，并从 vivo 对象存储系统中获取 chart 包，从 values 中读取相关参数，最后获取 cluster crd 中的 kubeconfig 数据，通过这种方式就能够将应用安装到不同集群中。

• release crd：存储应用实例信息，包括 chart 包名称、版本等信息

• beidou-release-controller：监听 release 创建事件，并对 release 进行处理。

• values: release spec 中定义的应用配置参数。

3.3.3 达成效果

目前通过应用中心管理的应用达到了50+，管理的应用实例达到200+，实现了降低组件管理复杂度，提升管理效率，且与AI和数据部门合作用于复杂应用的部署和管理。

3.4 事件采集和监控体系构建

3.4.1 问题背景

在 Kubernetes 中，事件（Events）是集群在特定对象上发生的特定时间点上的状态变化记录。事件涵盖有关 Pod 的调度决策、Container 的状态变化、节点的压力情况等重要信息。事件可帮助开发工程师和集群运维工程师理解集群内部发生的事件。通过 Kubernetes 中的事件，可快速发现和定位问题。但当前集群的事件都存储于 Etcd，事件查看较为麻烦，由于 Etcd 空间限制，无法长期存储事件，这些问题为追溯历史问题造成困难。

3.4.2 解决方案

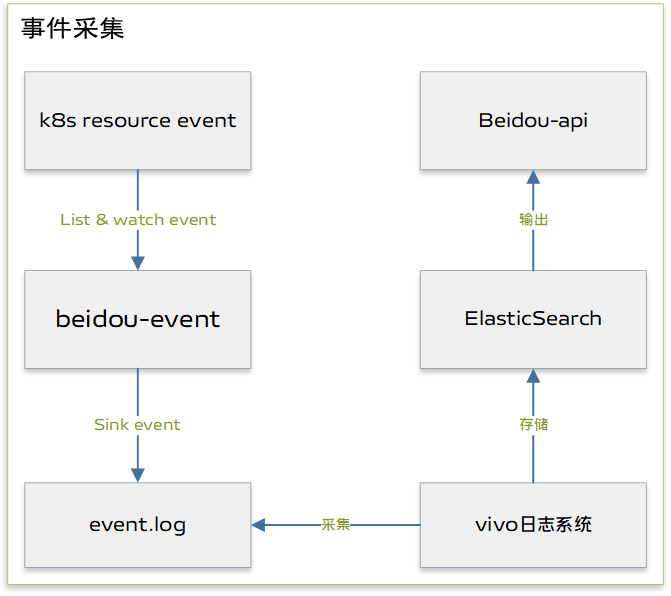

针对此问题，平台开发了事件采集存储组件 beidou-event，上图 beidou-event 架构图。

• beidou-event: beidou-event模块会实时监听kube-apiserver 的事件，并将事件按照一定的格式输出到主机的某一个目录。

• vivo 日志系统：vivo 日志系统由 vivo 开发用于专门的日志采集和存储的系统，这里也可以使用ELK等日志采集方案。

• Elasticsearch: vivo 日志系统采集完数据后会将数据存储到Elasticsearch。

• Beidou-api: beidou-api 会调用 Elasticsearch 获取事件数据并在前端作展示。

3.4.3 达成效果

当前 Elasticsearch 保持在30亿+的事件数量，历史事件的查询帮助运维和研发快速定位历史问题，在问题追溯上发挥了重要作用。

四、总结与展望

经过几年的能力建设，我们基本实现了北斗平台构建目标。

• 90%以上高频操作实现白屏化：北斗运维平台已经将90%的黑屏运维操作实现白屏化。各种高频率文件配置，资源配置，资源调整，问题定位都可以通过北斗运维管理平台进行。操作人，操作内容皆可通过审计功能进行追溯。

• 集群安装和扩缩容工具大幅提效：通过北斗平台安装数个k8s集群，扩容了上万台机器。标准化的程序执行规避了由于人为操作导致的失误，保证了集群的稳定性和可靠性。通过白屏化简化了操作流程，扩容由原本的人工执行十几个步骤，实现了一键扩缩容，缩减了扩缩容时间，提升了运维的效率。

• 运营中心实现全方位运营监控：通过运营中心的资源概览和监控功能可帮助及时掌握集群数量，集群规模，资源填充率，集群资源使用情况等关键指标，便于对资源进行治理，避免由于资源问题影响业务。

• 巡检能力助力问题及时发现解决：集群巡检功能自投入使用已经生成了3000+份的巡检报告，详细记录了巡检过程中发现的不符合规范和巡检规则的风险项。通过巡检功能及时发现集群存在的不稳定因素，帮助运维同事及时排除问题。

• 事件采集助力集群问题排查：事件采集和查询功能在问题定位过程发挥重要作用，为问题的解决提供重要线索。同时，事件中心归纳了核心且关键的事件指标，便于掌控集群的运行状况。

• 应用中心标准化组件安装：应用中心功能管理所有的自研组件，组件的安装、升级和配置修改变得更加便利。同时，此功能开放给高级用户用于复杂应用的部署。

北斗容器自动化运维平台的构建进一步解放了人力，提升了运维效率，支撑了上万台机器数十个容器集群的运维。容器运维平台未来会向智能化自动化方向发展，实现平台自动侦测问题，解决问题，结合人工智能技术，提供更加智能的运维平台，进一步提升运维效率和集群稳定性。
