撰文｜郑建华
更新｜赵露阳
1
Op与Kernel的注册
继续追踪执行流程会发现，ReluFunctor在构造UserOpExpr时会用到UserOpRegistryMgr管理的Op与Kernel。Op表示算子的描述信息，Kernel在不同设备上实现计算。
注册信息保存在私有的map变量中。UserOpRegistryMgr的头文件
（ hhttps://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/user_op_registry_manager.h ）中定义了3个宏， REGISTER_USER_OP 、 REGISTER_USER_OP_GRAD 、 REGISTER_USER_KERNEL 分别用于注册op、grad_op、kernel。
1.1 ReluOp的注册
REGISTER_USER_OP负责UserOp的注册。通过检索代码可以找到这个宏的使用场景。ReluOp相关的源代码在这3个文件中：
class定义:
build/oneflow/core/framework/op_generated.h
注册op、op的部分实现:
build/oneflow/core/framework/op_generated.cpp
主要实现:
oneflow/oneflow/user/ops/relu_op.cpp
REGISTER_USER_OP 宏在 op_generated.cpp 中展开后代码如下：
static UserOpRegisterTrigger<OpRegistry> g_register_trigger715 = ::oneflow::user_op::UserOpRegistryMgr::Get() .CheckAndGetOpRegistry("relu") .Input("x") .Output("y") .SetGetSbpFn(&ReluOp::GetSbp) .SetLogicalTensorDescInferFn(&ReluOp::InferLogicalTensorDesc) .SetPhysicalTensorDescInferFn(&ReluOp::InferPhysicalTensorDesc) .SetDataTypeInferFn(&ReluOp::InferDataType);
调用流程如下：
![]()
CheckAndGetOpRegistry
（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/user_op_registry_manager.cpp#L33 ）会创建一个OpRegistry（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/user_op_registry.h#L91 ）对象，这个类和UserOpRegisterTrigger（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/user_op_registry_manager.h#L63 ）类一样，只是为构造OpRegistryResult（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/user_op_registry.h#L62 ）用的中间类型。
OpRegistry 会暂存中间结果并在 Finish 中设置一些默认推导逻辑。 UserOpRegisterTrigger 的构造函数会调用注册逻辑。静态变量就是为了触发构造函数从而调用注册逻辑，将构造好的 OpRegistryResult 保存到UserOpRegistryMgr（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/user_op_registry_manager.h#L29 ）（key是op_type，如 relu ）。
ReluOp表示一个具体的op_type，负责为OpRegistryResult提供Op特有的方法。
OpRegistryResult把不同的Op抽象为一个通用的结构（便于统一注册管理），主要包含描述信息，保存了op的输入输出描述，以及数据类型、sbp等的推导逻辑函数。对于relu来说，主要是记录了几个推导函数要调用ReluOp的静态方法；op_def主要包含input/output的名字。
1.2 ReluKernel的注册
ReluKernel在relu_kernel.cpp中注册，过程和Op的注册类似。 REGISTER_USER_KERNEL 宏产开后如下所示：
static UserOpRegisterTrigger<OpKernelRegistry> g_register_trigger0 = UserOpRegistryMgr::Get(). CheckAndGetOpKernelRegistry("relu"). .SetCreateFn(...) .SetIsMatchedHob(UnaryPrimitiveExists(ep::primitive::UnaryOp::kRelu, "y", "x")) .SetInplaceProposalFn([](const user_op::InferContext&, const user_op::AddInplaceArgPair& AddInplaceArgPairFn) -> Maybe<void> { OF_RETURN_IF_ERROR(AddInplaceArgPairFn("y", 0, "x", 0, true)); return Maybe<void>::Ok(); });
注意SetCreateFn只是把一个如下的lambda表达式赋值给 result_.create_fn ，这个字段很重要，后续执行就是通过它获取kernel。
[]() { return user_op::NewOpKernel<UnaryPrimitiveKernel>( "y", "x", [](user_op::KernelComputeContext* ctx) { const user_op::TensorDesc* src = ctx->TensorDesc4ArgNameAndIndex("x", 0); const user_op::TensorDesc* dst = ctx->TensorDesc4ArgNameAndIndex("y", 0); return ep::primitive::NewPrimitive<ep::primitive::ElementwiseUnaryFactory>( ctx->device_type(), ep::primitive::UnaryOp::kRelu, src->data_type(), dst->data_type()); }); }
对于relu来说，NewOpKernel就是new一个UnaryPrimitiveKernel对象并返回函数指针。
最终注册的结果，会把OpKernelRegistryResult保存到UserOpRegistryMgr（key是op_type_name，如"relu"）。

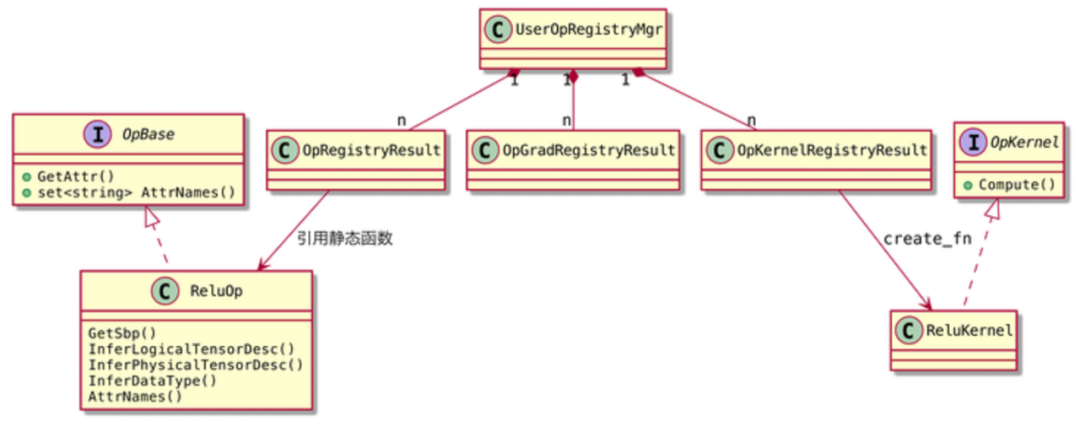

1.3 Op和Kernel注册相关的类关系图
![]()
2
UserOpExpr的构造
上一篇提到 ，functional_api.yaml.cpp中的 functional::Relu 函数通过 find("Relu") 获取预先注册的 PackedFunctor<impl::ReluFunctor> ，调用其 call 方法会执行 impl::ReluFunctor 。
ReluFunctor
（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/functional/impl/activation_functor.cpp#L38 ）的核心代码如下：
class ReluFunctor { public: ReluFunctor() { op_ = CHECK_JUST(one::OpBuilder("relu").Input("x", 1).Output("y", 1).Build()); } Maybe<Tensor> operator()(const std::shared_ptr<Tensor>& x, bool inplace) const { // 忽略inplace相关逻辑 return OpInterpUtil::Dispatch<Tensor>(*op_, {x}); } private: std::shared_ptr<OpExpr> op_;};
ReluFunctor
（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/functional/impl/activation_functor.cpp#L40 ）的构造函数中，主要是构造UserOpExpr（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/op_expr.h#L131 ）。
每一个 user op 通过 OpBuilder的Build() 后，都会生成相应的 UserOpExpr ，用于存储属性、类型/shape/设备等推导方法，用于接下来op/kernel的实际计算。 UserOpExpr 包含以下成员：
它们分别用于存储该user op相关attrs属性、input/output tensor shape推导方法、数据类型data type推导方法、设备及计算流推导方法等。除了常用的UserOpExpr、还有一些用于系统op的BuiltinOpExpr。
OpBuilder 的 Input/Output 调用主要是操作 UserOpConf 的proto对象， Build 函数内会修改 UserOpConf 对象，比如根据 OpRegistryResult::op_def 补充默认值到attr。
之后构造 UserOpExpr 对象， UserOpConf 对象被保存到 UserOpExpr 的父类 BuiltinOpExprImpl<UserOpConf> 的 op_proto_ 字段，对于relu来说， op_proto_ 主要保存input, output等信息。 UserOpExpr 初始化时会从OpRegistryResult拷贝函数变量。
3
Functor的执行

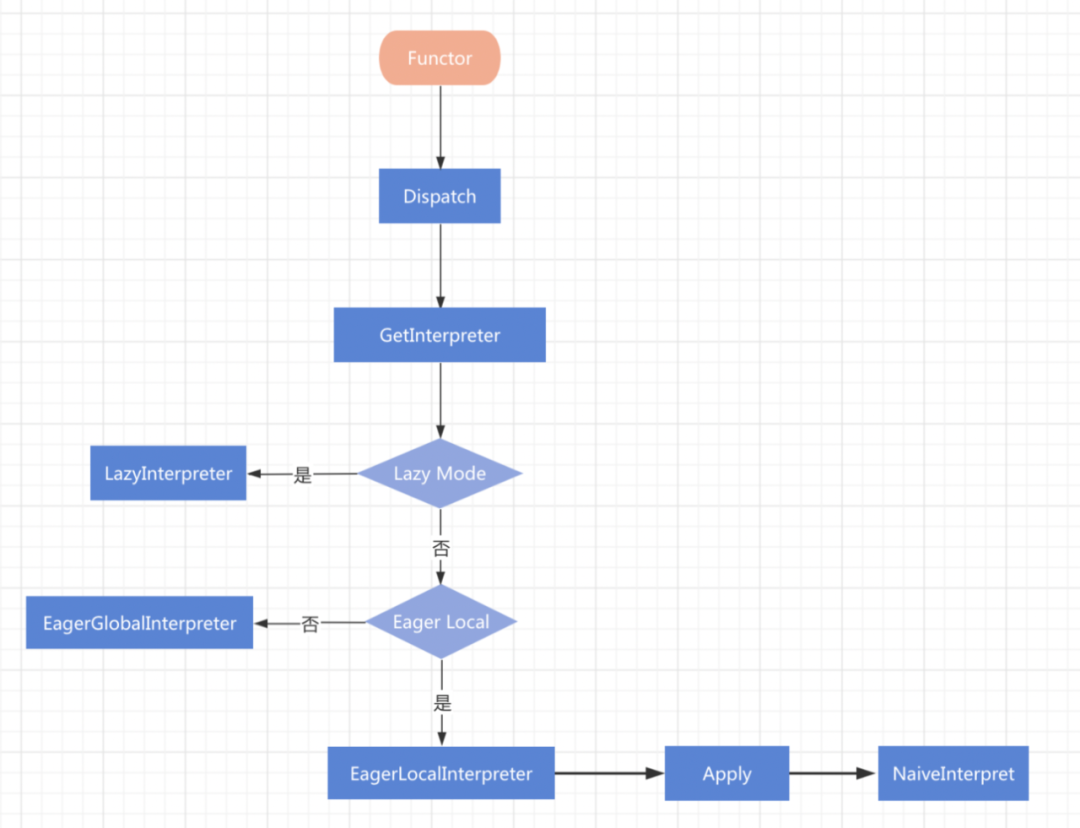

ReluFunctor 执行的核心逻辑是调用 OpInterpUtil::Dispatch 。调运顺序如下：
![]()
整个链路很长，本篇笔记只以Eager Local Mode下，对主要执行流程做一些说明。
3.1 根据环境和输入选择解释器
Dispatch调用的GetInterpreter（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/op_interpreter/op_interpreter_util.cpp#L147 ）返回的是一个AutogradInterpreter（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/op_interpreter.h#L168 ）对象，这个类是在其内含的 OpExprInterpreter 成员变量基础之上增加了autograd的功能。 GetInterpreter 内实际构造的是以下3种Interpreter，在Build函数返回时转为 AutogradInterpreter 。
LazyInterpreter: 用于lazy mode下的分布式静态图执行模式
EagerLocalInterpreter: 用于eager local mode本地单卡执行模式（和pytorch单卡或DDP对齐）
EagerGlobalInterpreter: 用于eager global mode，的分布式动态图执行模式

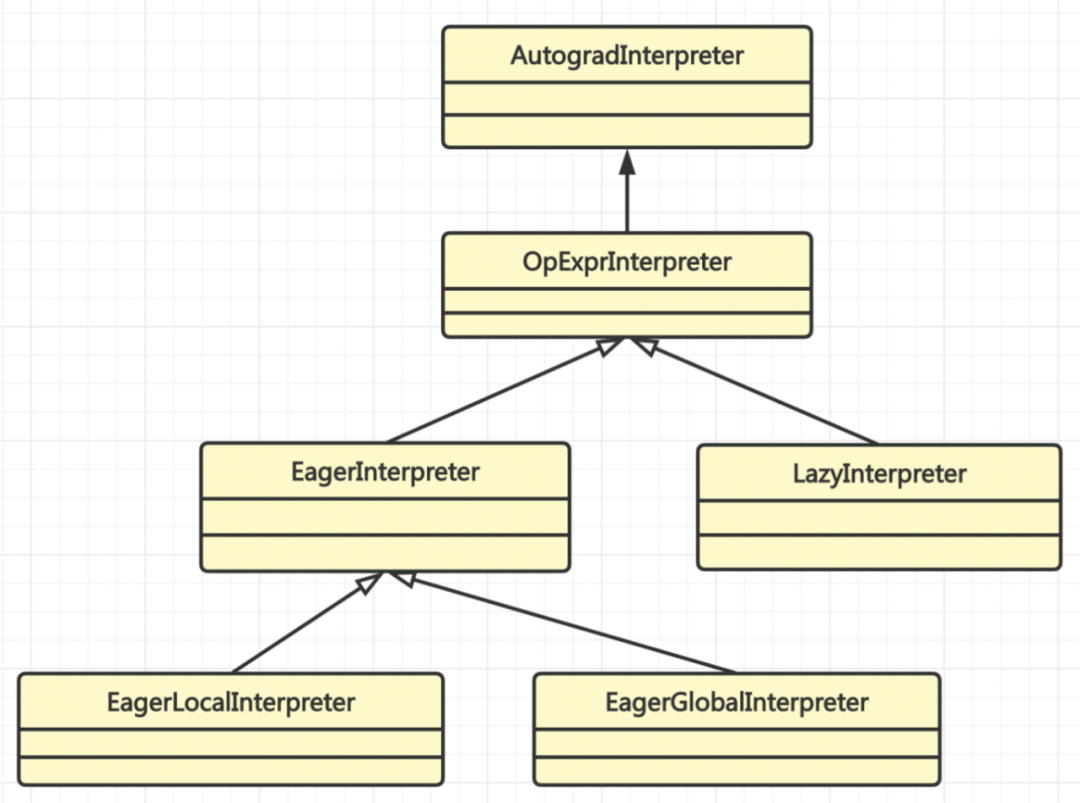

各个Interpreter的关系如下：
![]()
GetInterpreter 的作用是根据输入和环境等信息，选择一个合适的解释器。
接着在Dispatch中调用解释器的 AutogradInterpreter::Apply 方法，在这个方法内调用internal_->Apply(...)（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L111 ），也就是上述3个解释器的 Apply 方法。
3.2 Apply
通过上面我们知道，EagerLocalInterpreter、EagerGlobalnterpreter和LazyInterpreter 都将为其包裹上AutogradInterpreter的壳，通过AutogradInterpreter触发Apply的调用。顾名思义，AutogradInterpreter的作用主要是和autograd相关，其主要为eager mode下前向的op节点插入对应的，用于反向计算grad的节点。
下面以最常用的（Eager Mode）模式，讲解Apply的执行方法。在Eager Mode（无论是eager local还是eager consistent）模式下，实际都会走到EagerInterpreter的Apply（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/op_interpreter/op_interpreter.cpp#L51 ）方法：
Maybe<void> EagerInterpreter::Apply(const OpExpr& op_expr, const TensorTuple& inputs, TensorTuple* outputs, const OpExprInterpContext& ctx) const {#define APPLY_IF(op_type) \ if (const auto* op = dynamic_cast<const op_type##Expr*>(&op_expr)) { \ return ApplyImpl(*op, inputs, outputs, ctx); \ } APPLY_IF(UserOp); APPLY_IF(VariableOp); APPLY_IF(CastToLocalOp); APPLY_IF(CastFromLocalOp); APPLY_IF(GlobalToGlobalOp); APPLY_IF(CastToGlobalOp); APPLY_IF(CastFromGlobalOp); APPLY_IF(DistributeSplitOp); APPLY_IF(DistributeCloneOp); APPLY_IF(DistributeConcatOp); APPLY_IF(DistributeAddOp); APPLY_IF(FunctionOp); APPLY_IF(SelectTopNOp)#undef APPLY_IF OF_UNIMPLEMENTED() << "The type " << op_expr.op_type_name() << " has not been supported in EagerInterpreter::Apply.";}
这里通过宏定义APPLY_IF，增加了对不同类型op的分支处理，将op_expr dynamic_cast成相应子类op实现的Expr，如对于大多数用户来说，用到的op都是UserOp类型，所以这里实际上会走到这个分支中：
if (const auto* op = dynamic_cast<const UserOpExpr*>(&op_expr)) { return ApplyImpl(*op, inputs, outputs, ctx); }
再看看EagerLocalInterpreter::ApplyImpl（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/op_interpreter/eager_local_op_interpreter.cpp#L209 ）：
Maybe<void> EagerLocalInterpreter::ApplyImpl(const UserOpExpr& op_expr, const TensorTuple& inputs, TensorTuple* outputs, const OpExprInterpContext& ctx) const { return NaiveInterpret(op_expr, inputs, outputs, ctx); }
其最终实现是NaiveInterpret（ https://github.com/Oneflow-Inc/oneflow/blob/v0.8.1/oneflow/core/framework/op_interpreter/eager_local_op_interpreter.cpp#L88 ）。
3.3 NaiveInterpret
NaiveInterpret简单来说，主要用于做以下四件事：
简化版的代码如下：
Maybe<void> NaiveInterpret(const UserOpExpr& user_op_expr, const TensorTuple& inputs, const Symbol<Device>& default_device, TensorTuple* outputs, const OpExprInterpContext& ctx) { const auto& attrs = ctx.attrs; // 检查input tensor是否位于相同device上 ... // 推导outout tensor的设备类型 // Infer devices if (!user_op_expr.has_device_and_stream_infer_fn()) { stream = JUST(GetDefaultStreamByDevice(default_device)); for (int i = 0; i < outputs->size(); i++) { auto* tensor_impl = JUST(TensorImpl4Tensor(outputs->at(i))); *JUST(tensor_impl->mut_device()) = default_device; } } else { need_check_mem_case = false; stream = JUST(user_op_expr.InferDeviceAndStream(attrs, inputs, outputs)); } // 推导outout tensor的形状、数据类型 // Infer shapes and dtypes const auto& device_tag = stream->device()->type(); JUST(user_op_expr.InferPhysicalTensorDesc( attrs, device_tag, [&](int32_t i) -> const TensorMeta* { return CHECK_JUST(TensorImpl4Tensor(inputs[i]))->mut_tensor_meta(); }, [&](int32_t i) -> TensorMeta* { // using thread_local TensorMeta pointer if inplace. // using tensor_impl TensorMeta pointer if not inplace. return output_tensor_metas->at(i); })); // 为output tensor初始化eager_blob_object for (int i = 0; i < output_eager_blob_objects->size(); i++) { auto* tensor_impl = JUST(TensorImpl4Tensor(outputs->at(i))); if (!output_eager_blob_objects->at(i)) { if (!JUST(user_op_expr.SupportNonContiguous())) { std::shared_ptr<Stride> stride(new Stride(*tensor_impl->shape())); tensor_impl->mut_tensor_meta()->set_stride(stride); } const auto& dep_object = NewLocalDepObject(); JUST(tensor_impl->InitEagerBlobObject(dep_object)); output_eager_blob_objects->at(i) = JUST(tensor_impl->eager_blob_object()); } else { // output i is inplaced. // check thread_local TensorMeta and tensor_impl TensorMeta. CHECK_OR_RETURN(tensor_impl->tensor_meta()->shape() == output_tensor_metas->at(i)->shape()); CHECK_OR_RETURN(tensor_impl->tensor_meta()->dtype() == output_tensor_metas->at(i)->dtype()); } } // 从user_op_expr中取出kernel const auto& kernel = JUST(user_op_expr.MutKernel4Stream(stream)); kernel->set_need_check_mem_case(need_check_mem_case); for (int64_t index : kernel->output_tuple_indexes4mut2_obns()) { output_eager_blob_objects->at(index)->set_is_shape_synced(false); } // kernel dispatch至VM，等待后续实际的调度执行 JUST(PhysicalRun([&](InstructionsBuilder* builder) -> Maybe<void> { return builder->Call(kernel, input_eager_blob_objects, output_eager_blob_objects, ctx, stream); })); return Maybe<void>::Ok();}
PhysicalRun接受一个lambda functor作为参数，这里即InstructionsBuilder->Call方法，该方法接受kernel、input/output的eager blob object、kernel执行的上下文作为参数。Call方法实际会完成 OpCall 指令的构建，并最终将其派发至vm指令列表中，等待VM实际调度执行。
