近日举办的 Databricks Data & AI Summit 2022 上，来自 Intel 的陈韦廷和来自 Kyligence 的张智超共同分享了 Intel 和 Kyligence 两家企业自 2021 年合作共建的全新开源项目「Gluten」。这也是 Gluten 首次在全球平台上亮相，今天我们将一起通过本文进一步了解 Gluten。
Gluten 项目旨在为 Apache Spark 注入 Native Vectorized Execution 的能力，极大优化 Spark 的执行效率和成本。目前，Gluten 社区的主要参与方有 Intel、Kyligence 等。
“Kyligence 企业级产品源自 Apache Kylin，今天，两者在离线数据处理、即时查询分析等方面，都深度集成了 Spark 的能力。通过 Gluten 这一开源项目，Kylin 和 Kyligence 企业级产品将有效提升 OLAP 查询性能和执行效率，尤其是在云原生版本 Kyligence Cloud 中，将更大程度地降低整体拥有成本（TCO），提高云端数据分析的成本效率，加速大型客户从传统数据分析架构转向云原生数据湖架构的进程。”
——Kyligence 联合创始人兼 CTO 李扬
1. 为什么需要 Gluten
近年来，随着 IO 技术的提升，尤其是 SSD 和万兆网卡的普及，大家基于 Apache Spark 的数据负载场景遇到越来越多的 CPU 计算瓶颈，而不是传统认知中的 IO 瓶颈。而众所周知，基于 JVM 进行 CPU 指令的优化比较困难，因为 JVM 提供的 CPU 指令级的优化（例如 SIMD）要远远少于其他 Native 语言（例如 C++）。
同时，大家也发现目前开源社区已经有比较成熟的 Native Engine（例如 ClickHouse、Velox），具备了优秀的向量化执行（Vectorized Execution）能力，并被证明能够带来显著的性能优势，然而它们往往游离于 Spark 生态之外，这对已经严重依赖 Spark 计算框架、无法接受大量运维和迁移成本的用户而言不够友好。Gluten 社区希望能够让 Spark 用户无需迁移，就能享受这些成熟的 Native Engine 带来的性能优势。
无独有偶，前不久 Databricks 在 SIGMOD 2022 发表了一篇关于 Photon 项目的文章“Photon: A Fast Query Engine for Lakehouse Systems”[1]，文章详细描述了 Databricks 如何在 Apache Spark 中集成 Photon 这一 Native 子系统，通过向量化执行等方面的优化，为 Apache Spark 带来执行性能的大幅提升。Gluten 项目在 Photon 公开前就已独立地立项和启动，不过我们看到在实现思路和加速效果上两者具有一定的相似性。
下图来自 Databricks 公开的演讲材料[2]，从图中可以看出引入 Native Vectorized 引擎（Photon）的性能收益，胜过过去 5 年来所有性能优化的总和。而性能的提升又可以带来 Spark 使用体验的提升和 IT 成本的下降，这一点在企业用户动辄使用成百上千台服务器用来运行 Spark 作业的今天，是非常诱人的进步。目前 Photon 并不开源，因此 Gluten 项目可以很好地填补行业在这里的空白。
![]()
2. Gluten 项目是什么？
Gluten 这个单词在拉丁文中有胶水的意思，Gluten 项目的作用也正像胶水一样，主要用于“粘合” Apache Spark 和作为 Backend 的 Native Vectorized Engine。Backend 的选项有很多，目前在 Gluten 项目中已经明确开始支持的有 Velox[3]、Clickhouse 和 Apache Arrow。

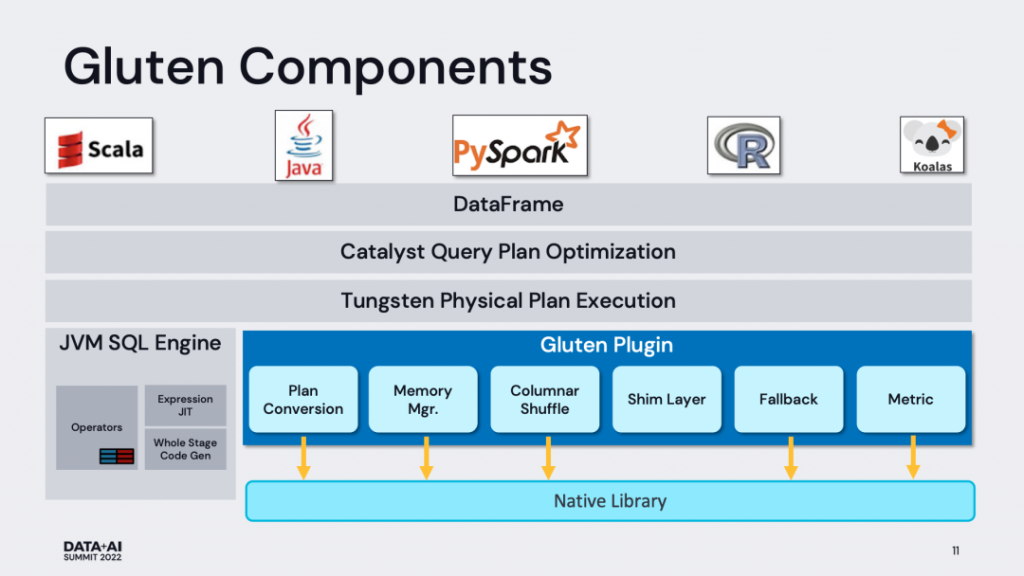

从这个定位出发，我们结合下图可以大致看到 Gluten 项目需要提供哪些能力：
![]()
2.1 Plan Conversion & Fallback
这是 Gluten 最核心的能力，简单来讲就是通过 Spark Plugin 的机制，把 Spark 查询计划拦截并下发给 Native Engine 来执行，跳过原生 Spark 不高效的执行路径。整体的执行框架仍沿用 Spark 既有实现，包括消费接口、资源和执行调度、查询计划优化、上下游集成等。
一般来讲，Native Engine 的能力，无法 100% 覆盖 Spark 查询执行计划中的算子，因此 Gluten 必须分析 Spark 查询执行计划中哪些算子是可以下推给 Native Engine 的，并将这些相邻的、可下推的算子封装成一个 Pipeline，序列化并发送给 Native Engine 来执行并返回结果。我们依赖了一个独立的名为 substrait 的开源项目[4]，其使用 protobuf 来实现引擎中立的查询计划的序列化。
对于 Native Engine 无法承接的算子，Gluten 安排 fallback 回正常的 Spark 执行路径进行计算。Databricks 的 Photon 目前也只是支持了部分 Spark 算子，应该是采用了类似的做法。

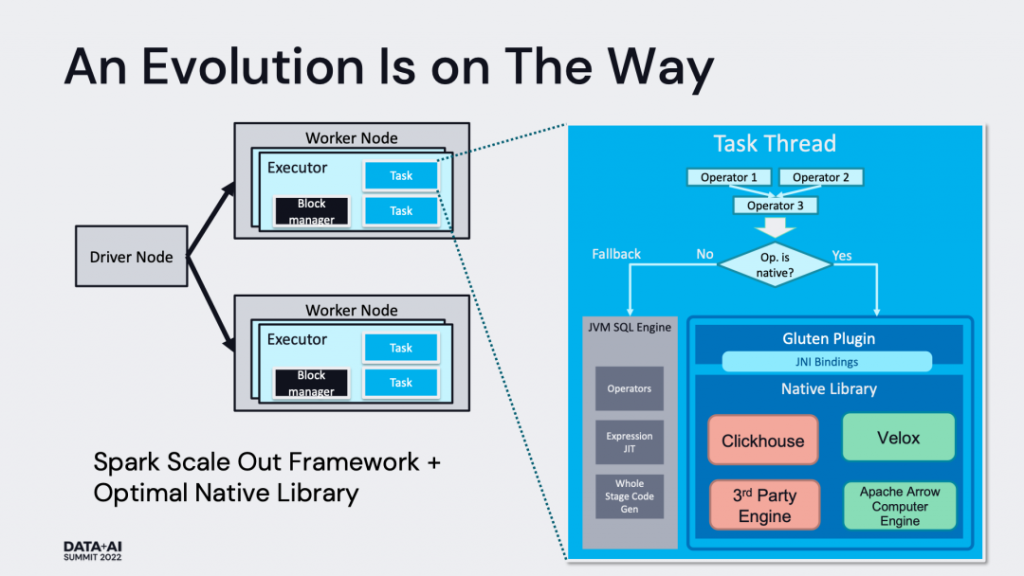

在线程模型的角度，Gluten 使用以 JNI 调用 Library 的形式，在 Spark Executor Task 线程中直接调用 Native 代码，并且严格控制 JNI 调用的次数。因此，Gluten 并不会引入复杂的线程模型，具体示意可参考下图：
![]()
2.2 Memory Management

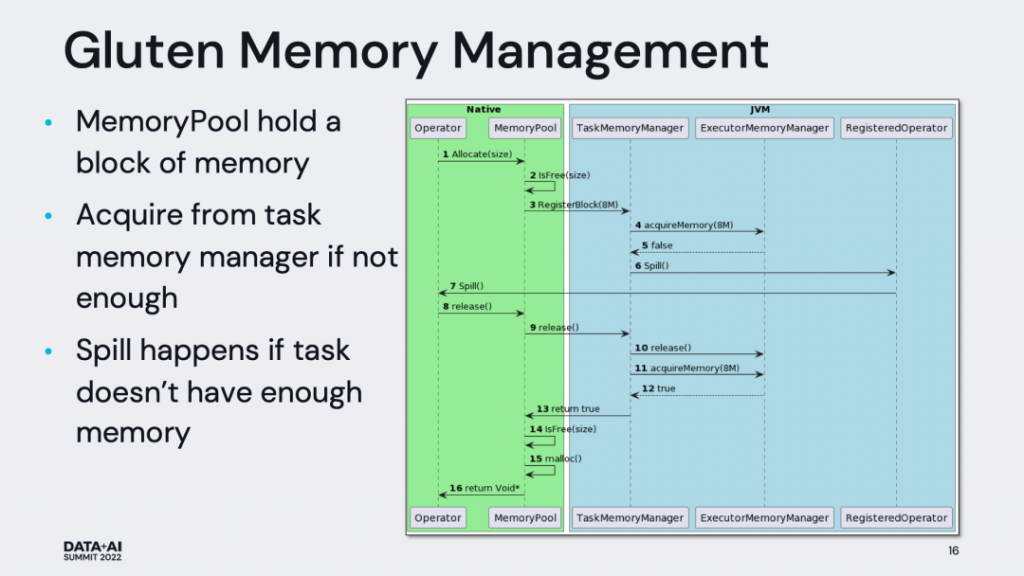

由于 Native 代码和 Spark Java 代码在同一个进程中运行，因此 Gluten 具备了统一管理 Native 空间和 JVM 空间内存的条件。在 Gluten 中，Native 空间的代码在申请内存的时候，会先向本地的 Memory Pool 申请内存，如果内存不足，会进一步向 JVM 中 Task Memory Manager 申请内存配额，得到相应配额后才会在 Native 空间成功申请下内存。通过这种方式，Native 空间的内存申请也受到 Task Memory Manager 的统一管理。当发生内存不足的现象时，Task Memory Manager 会触发 spill，不管是 Native 还是 JVM 中的 operator 在收到 spill 通知时都会释放内存。
![]()
2.3 Columnar Shuffle
Shuffle 本身就是影响性能的重要一环，由于 Native Engine 大多采用列式（Columnar）数据结构暂存数据，如果简单的沿用 Spark 的基于行数据模型的 Shuffle，则会在 Shuffle Write 阶段引入数据列转行的环节，在 Shuffle Read 阶段引入数据行转列的环节，才能使数据可以流畅周转。但是无论行转列，还是列转行的成本都不低。因此，Gluten 必须提供完整的 Columnar Shuffle 机制以避开这里的转化开销。
和原生 Spark 一样，Columnar Shuffle 也需要支持内存不足时的 spill 操作，优先保证查询的健壮性。
2.4 Compatibility
用户出于所在公司技术栈的考虑，可能会偏向使用兼容不同的 Native Engine。因此，Gluten 有必要定义清晰的 JNI 接口，作为 Spark 框架和底层 Backend 通信的桥梁。这些接口用来满足请求传递、数据传输、能力检测等多个方面的需求。开发者只需要实现这些接口，并满足相应的语义保障，就能利用 Gluten 完成 Spark 和 Native Engine 的“粘合”工作。
在 Spark 一侧， 目前的架构设计中也预留的 Shim Layer 用来适配支持不同版本的 Spark。
2.5 其他方面的优化
除了使用 Native 代码挖掘向量化执行的性能收益，Photon 的性能收益也来源于其他方面的优化（主要是查询优化器），不过这些优化很多并未开源，Gluten 项目也在不断吸纳这部分的开源版本的优化。
3. Status & Roadmap

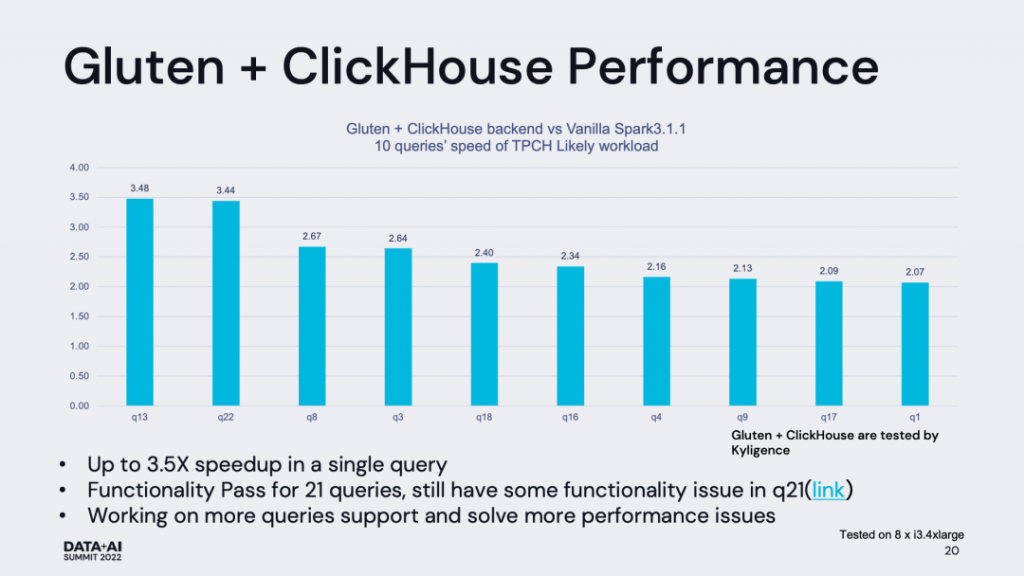

目前 Gluten 社区已经完成 Velox Backend 和 Clickhouse Backend 在 TPC-H 数据集上的验证工作。两种 backend 在 TPC-H 1000 数据集下的性能表现如下图所示，可以看到无论是哪种 backend，都收获了较为显著的性能提升。对于所有 TPC-H 的所有查询，我们仅通过简单的集成，在并没有对 backend 做深度定制的前提下就能普遍获得大于两倍的性能提升，这是非常令人振奋的。
![]()
![]()
接下来，我们将围绕以下方面展开 Gluten 社区的工作
- 完成在 TPC-DS 数据集上的验证和性能测试工作
- 完善数据类型和函数的支持工作
- 完善数据源对接、数据源格式的支持工作
- 完善 CICD 流程和测试覆盖
- 尝试 Remote Shuffle Service 的对接工作
- 尝试其他硬件加速的工作
希望越来越多的同学们关注 Gluten 社区的进展，并使用和贡献到这个项目，我们的项目地址是：https://github.com/oap-project/gluten，如果你喜欢这个项目，别忘了在 Github 上给我们点个 🌟
参考链接：
- https://cs.stanford.edu/people/matei/papers/2022/sigmod_photon.pdf
- https://databricks.com/session_na21/radical-speed-for-sql-queries-on-databricks-photon-under-the-hood
- https://github.com/facebookincubator/velox
- https://substrait.io/
