BPMN 2.0介绍
- 业务流程模型注解(BusinessProcess Modeling Notation - BPMN)是业务流程模型的一种标准图形注解.这个标准是由对象管理组(Object Management Group - OMG)维护的
- BPMN规范的2.0版本允许添加精确的技术细节在BPMN的图形和元素中,同时制定BPMN元素的执行语法.通过使用XML语言来指定业务流程的可执行语法,BPMN规范已经演变为业务流程的语言,可以执行在任何兼容BPMN2的流程引擎中,同时依然可以使用强大的图形注解
- 简单来说,BPMN即图标与标签的结合
![]()
定义一个流程
- 创建一个新的XML文件并命名,确认文件后缀为 .bpmn20.xml或 .bpmn, 否则引擎无法发布
- BPMN 2.0根节点是definitions节点. 这个元素中,可以定义多个流程定义(不过建议每个文件只包含一个流程定义, 可以简化开发过程中的维护难度)
- 一个空的流程定义如下所示:注意definitions元素最少也要包含xmlns和 targetNamespace的声明
- targetNamespace可以是任意值,它用来对流程实例进行分类
<definitions
xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
xmlns:activiti="http://activiti.org/bpmn"
targetNamespace="Examples">
<process id="myProcess" name="My First Process">
..
</process>
</definitions>
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://www.omg.org/spec/BPMN/20100524/MODEL
http://www.omg.org/spec/BPMN/2.0/20100501/BPMN20.xsd
- ==process元素有两个属性:==
- id: 这个属性是必须的,对应着Activiti ProcessDefinition对象的key属性.id可以用来启动流程定义的流程实例,通过RuntimeService的startProcessInstanceByKey方法
ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("myProcess");
==注意:== 它和startProcessInstanceById方法不同:这个方法期望使用Activiti引擎在发布时自动生成的id.可以通过调用processDefinition.getId() 方法获得这个值,生成的id的格式为 key:version, 最大长度限制为64个字符, 如果在启动时抛出了一个ActivitiException: 说明生成的id太长了,需要限制流程的key的长度
- name: 这个属性是可选的, 对应ProcessDefinition的name属性.引擎自己不会使用这个属性,是用来在用户接口显示便于阅读的名称
BPMN流程示例前提
- 已经安装Activiti并且能够运行Activiti Demo
- 使用了独立运行的H2服务器
- 修改db.properties,设置其中的jdbc.url=jdbc:h2:tcp://localhost/activiti,然后启动独立服务器
目标
- 学习Activiti和一些基本的BPMN 2.0概念
- 最终结果是一个简单的Java SE程序可以发布流程定义,通过Activiti引擎API操作流程
- 使用一些Activiti相关的工具,构建自己的业务流程web应用
用例
- 每个月都要给公司领导一个金融报表,由会计部门负责
- 当报表完成时,一个上级领导需要审批文档,然后才能发给所有领导
流程图
![]()

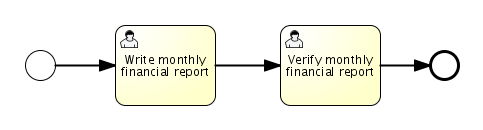

空开始事件(左侧圆圈),后面是两个用户任务:制作月度财报和验证月度财报,最后是空结束事件(右侧粗线圆圈)
XML内容
- 在业务流程的XML中很容易找到流程的主要元素:
- (空)开始事件是流程的入口
- 用户任务是流程中与操作者相关的任务声明:
- 第一个任务分配给accountancy组
- 第二个任务分配给management组
- 当流程达到空结束事件就会结束
- 这些元素都使用连线连接,这些连线拥有source和target属性,定义了连线的方向
<definitions id="definitions"
targetNamespace="http://activiti.org/bpmn20"
xmlns:activiti="http://activiti.org/bpmn"
xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL">
<process id="financialReport" name="Monthly financial report reminder process">
<startEvent id="theStart" />
<sequenceFlow id='flow1' sourceRef='theStart' targetRef='writeReportTask' />
<userTask id="writeReportTask" name="Write monthly financial report" >
<documentation>
Write monthly financial report for publication to shareholders.
</documentation>
<potentialOwner>
<resourceAssignmentExpression>
<formalExpression>accountancy</formalExpression>
</resourceAssignmentExpression>
</potentialOwner>
</userTask>
<sequenceFlow id='flow2' sourceRef='writeReportTask' targetRef='verifyReportTask' />
<userTask id="verifyReportTask" name="Verify monthly financial report" >
<documentation>
Verify monthly financial report composed by the accountancy department.
This financial report is going to be sent to all the company shareholders.
</documentation>
<potentialOwner>
<resourceAssignmentExpression>
<formalExpression>management</formalExpression>
</resourceAssignmentExpression>
</potentialOwner>
</userTask>
<sequenceFlow id='flow3' sourceRef='verifyReportTask' targetRef='theEnd' />
<endEvent id="theEnd" />
</process>
</definitions>
启动一个流程实例
- 创建好业务流程的流程定义,就可以创建流程实例
- 一个流程实例对应了特定月度财报的创建和审批,所有流程实例都共享同一个流程定义

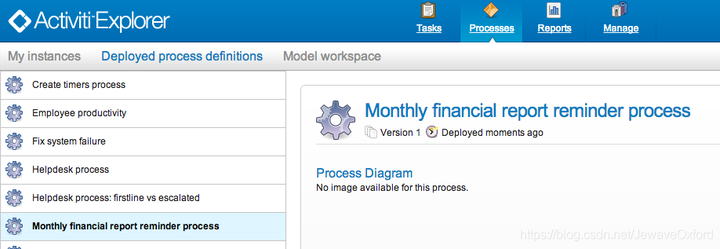

- 为了使用流程定义创建流程实例,首先要发布业务流程:
- 流程定义会保存到持久化的数据存储里,是为Activiti引擎特别配置的.所以部署好业务流程,在引擎重启后还能找到流程定义
- BPMN 2.0流程文件会解析成内存对象模型, 可以通过Activiti API操作
- 通过下面的API发布流程,所有与Activiti引擎的交互都是通过services
Deployment deployment = repositoryService.createDeployment()
.addClasspathResource("FinancialReportProcess.bpmn20.xml")
.deploy();
- 启动一个新流程实例,使用我们定义在流程定义里的id(对应XML文件中的process元素).==注意这里的id对于Activiti来说,应该叫做key==,一般在流程模型中使用的ID,在Activiti中都是Key:比如任务ID
ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("financialReport");
- 这样创建一个流程实例:
- 首先进入开始事件
- 开始事件之后,它会沿着所有的外出连线执行,到达第一个任务(“制作月度财报”)
- Activiti会把一个任务保存到数据库里.这时,分配到这个任务的用户或群组会被解析,也会保存到数据库里
- 需要注意,Activiti引擎会继续执行流程的环节,除非遇到一个 等待状态:比如用户任务
- 在等待状态下,当前的流程实例的状态会保存到数据库中.直到用户决定完成任务才能改变这个状态
- 这时,引擎会继续执行,直到遇到下一个等待状态,或流程结束
- 如果中间引擎重启或崩溃,流程状态也会安全的保存在数据库里
- 任务创建之后,startProcessInstanceByKey会在到达用户任务这个等待状态之后才会返回.这时,任务分配给了一个组,这意味着这个组是执行这个任务的候选组
- 现在将所有东西都放在一起,来创建一个简单的java程序:
- 创建一个Java项目,把Activiti的jar和依赖放到classpath下:这些都可以在Activiti发布包的libs目录下找到
- 在调用Activiti服务之前,我们必须构造一个ProcessEngine,可以让我们访问服务
- 这里我们使用[单独运行]的配置,这会使用demo安装时的数据库来构建ProcessEngine
public static void main(String[] args) {
// Create Activiti process engine
ProcessEngine processEngine = ProcessEngineConfiguration
.createStandaloneProcessEngineConfiguration()
.buildProcessEngine();
// Get Activiti services
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();
// Deploy the process definition
repositoryService.createDeployment()
.addClasspathResource("FinancialReportProcess.bpmn20.xml")
.deploy();
// Start a process instance
runtimeService.startProcessInstanceByKey("financialReport");
}
任务列表
- 可以通过TaskService来获得任务,添加以下逻辑:
List<Task> tasks = taskService.createTaskQuery().taskCandidateUser("kermit").list();
- 注意传入的用户必须是accountancy组的一个成员,要和流程定义中相对应:
<potentialOwner>
<resourceAssignmentExpression>
<formalExpression>accountancy</formalExpression>
</resourceAssignmentExpression>
</potentialOwner>
- 也可以使用群组名称,通过任务查询API来获得相关的结果.在代码中添加如下逻辑:
TaskService taskService = processEngine.getTaskService();
List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("accountancy").list();

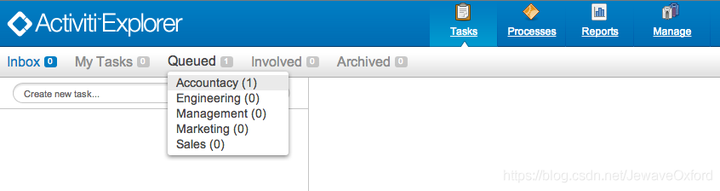

- 因为配置的ProcessEngine使用了与demo相同的数据,可以登录到Activiti Explorer.默认,accountancy(会计)组里没有任何人:
- 登录
- 点击组
- 创建一个新组
- 点击用户
- 把组分配给fozzie
- 使用fozzie/fozzie登录
- 就可以启动我们的业务流程了,选择Processes页,在[月度财报]的[操作]列点击[启动流程]
![]()

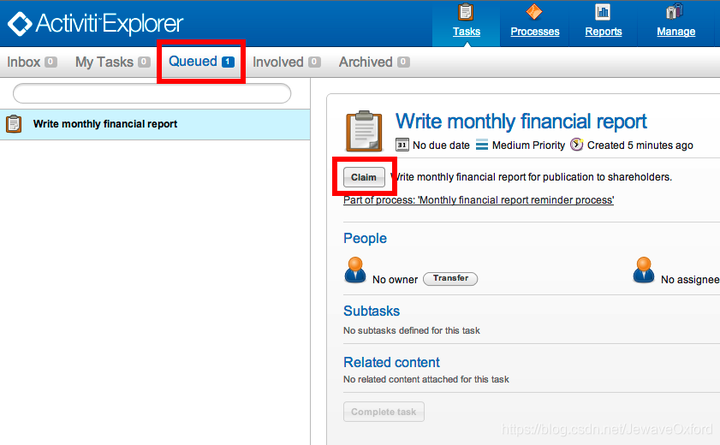

- 流程会执行到第一个用户任务.因为我们以kermit登录,在启动流程实例之后,就可以看到有了一个新的待领任务.选择任务页来查看这条新任务.注意即使流程被其他人启动,任务还是会被会计组里的所有人作为一个候选任务看到
![]()
领取任务
- 现在一个会计要认领这个任务
- 认领以后,这个用户就会成为任务的执行人,任务会从会计组的其他成员的任务列表中消失.认领任务的代码:
taskService.claim(task.getId(), "fozzie");
List<Task> tasks = taskService.createTaskQuery().taskAssignee("fozzie").list();
- 在Activiti Explorer UI中,点击认领按钮,会执行相同的操作.任务会移动到登录用户的个人任务列表.你也会看到任务的执行人已经变成当前登陆的用户:
![]()
完成任务
- 现在会计可以开始进行财报的工作
- 报告完成后,他可以完成任务,意味着任务所需的所有工作都完成
taskService.complete(task.getId());
- 对于Activiti引擎:
- 需要一个外部信息来让流程实例继续执行
- 任务会把自己从运行库中删除
- 流程会沿着单独一个外出连线执行,移动到第二个任务(审批报告)
- 与第一个任务相同的机制会使用到第二个任务上,不同的是任务是分配给management组
- 在demo中:
- 完成任务是通过点击任务列表中的完成按钮
- 因为Fozzie不是会计,我们先从Activiti Explorer注销
- 然后使用kermit登陆(经理),第二个任务会进入未分配任务列表
结束流程
- 审批任务像之前一样查询和领取.
- 完成第二个任务会让流程执行到结束事件,就会结束流程实例
- 流程实例和所有相关的运行数据都会从数据库中删除

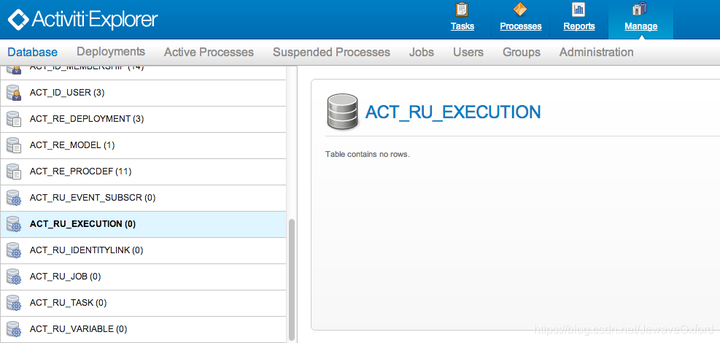

- 登录Activiti Explorer就可以进行验证,可以看到保存流程运行数据的表中已经没有数据:
![]()
- 可以使用historyService判断流程是否已经结束:
HistoryService historyService = processEngine.getHistoryService();
HistoricProcessInstance historicProcessInstance =
historyService.createHistoricProcessInstanceQuery().processInstanceId(procId).singleResult();
System.out.println("Process instance end time: " + historicProcessInstance.getEndTime());
源码
- 考虑到你可能会在Activiti Explorer UI中启动一些流程实例,这样,它会获得多个任务,而不是一个,所以代码可以一直正常运行:
public class TenMinuteTutorial {
public static void main(String[] args) {
// Create Activiti process engine
ProcessEngine processEngine = ProcessEngineConfiguration
.createStandaloneProcessEngineConfiguration()
.buildProcessEngine();
// Get Activiti services
RepositoryService repositoryService = processEngine.getRepositoryService();
RuntimeService runtimeService = processEngine.getRuntimeService();
// Deploy the process definition
repositoryService.createDeployment()
.addClasspathResource("FinancialReportProcess.bpmn20.xml")
.deploy();
// Start a process instance
String procId = runtimeService.startProcessInstanceByKey("financialReport").getId();
// Get the first task
TaskService taskService = processEngine.getTaskService();
List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("accountancy").list();
for (Task task : tasks) {
System.out.println("Following task is available for accountancy group: " + task.getName());
// claim it
taskService.claim(task.getId(), "fozzie");
}
// Verify Fozzie can now retrieve the task
tasks = taskService.createTaskQuery().taskAssignee("fozzie").list();
for (Task task : tasks) {
System.out.println("Task for fozzie: " + task.getName());
// Complete the task
taskService.complete(task.getId());
}
System.out.println("Number of tasks for fozzie: "
+ taskService.createTaskQuery().taskAssignee("fozzie").count());
// Retrieve and claim the second task
tasks = taskService.createTaskQuery().taskCandidateGroup("management").list();
for (Task task : tasks) {
System.out.println("Following task is available for accountancy group: " + task.getName());
taskService.claim(task.getId(), "kermit");
}
// Completing the second task ends the process
for (Task task : tasks) {
taskService.complete(task.getId());
}
// verify that the process is actually finished
HistoryService historyService = processEngine.getHistoryService();
HistoricProcessInstance historicProcessInstance =
historyService.createHistoricProcessInstanceQuery().processInstanceId(procId).singleResult();
System.out.println("Process instance end time: " + historicProcessInstance.getEndTime());
}
}
总结
- 可以通过Activiti中的BPMN 2.0结构,对业务流程进行以下方面的:
- 定义网关来实现决策环节: 经理可以驳回财报,重新给会计创建一个任务
- 考虑使用变量: 可以保存或引用报告,把它显示到表单中
- 在流程最后加入服务任务: 把报告发给每个领导
