【简介】
hadoop2.7.2开始，yarn在容量调度器的基础上增加了标签调度功能，使用该功能的一个典型场景是：某个任务需要用到gpu资源，而gpu并非在每个节点上都有，通过对节点设置标签，可以使作业任务正确调度到含gpu资源的节点上，确保作业任务正确运行。
本文主要讲解如何正确配置使用标签调度，至于标签调度的一些基本概念可以自行从官网上查看。
【配置使用】
要使用标签调度，首先需要启用标签功能，也就是在rm的配置文件中增加如下配置：
<property> <name>yarn.node-labels.enabled</name> <value>true</value></property><property> <name>yarn.node-labels.fs-store.root-dir</name> <value>hdfs:///yarn/node-labels</value></property>
配置项yarn.node-labels.enabled表示是否启用标签功能。
yarn.node-labels.fs-store.dir表示标签的存储位置，可以是本地文件，也可以是hdfs上的存储路径（文件目录会自动进行创建）
通过修改配置启用标签功能后，接下来就是向集群中添加一些标签，例如使用如下命令添加一个gpu的标签：
yarn rmadmin -addToClusterNodeLabels "gpu(exclusive=true)"
exclusive表示是否独占，具体可以理解为，当该标签分区下的节点有空闲资源时，是否可以共享给default分区的任务使用。
true表示独占，即不共享，资源仅分配给具有该标签的任务使用。
false表示非独占，即可以共享。
添加标签前，rm的界面上，可以看到只有DEFAULT标签（如下图所示）
![]()

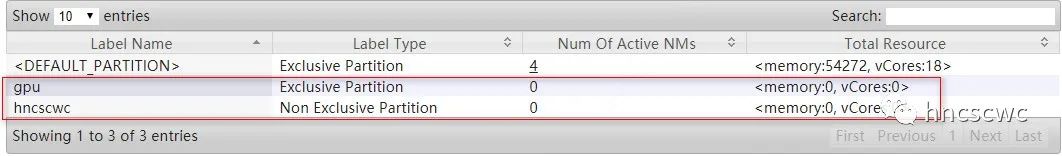

添加标签后，rm的界面上，就可以看到对应的标签信息了。
![]()
另外，从上图可以看出来，gpu，hncscwc两个标签对应的分区中都还没有活跃的NM节点。
完成标签的添加后，接下来就是给指定的节点关联到不同的标签上，也就是将集群的节点按标签划分成不同的节点分区。
yarn rmadmin -replaceLabelsOnNode "192.168.3.51:9100=gpu"

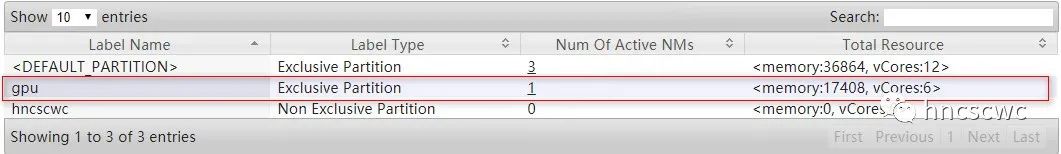

执行上面的命令后，再来看看rm的界面，可以看到gpu的标签，有了一个活跃的节点，而DEFAULT标签中则少了一个活跃节点。
![]()

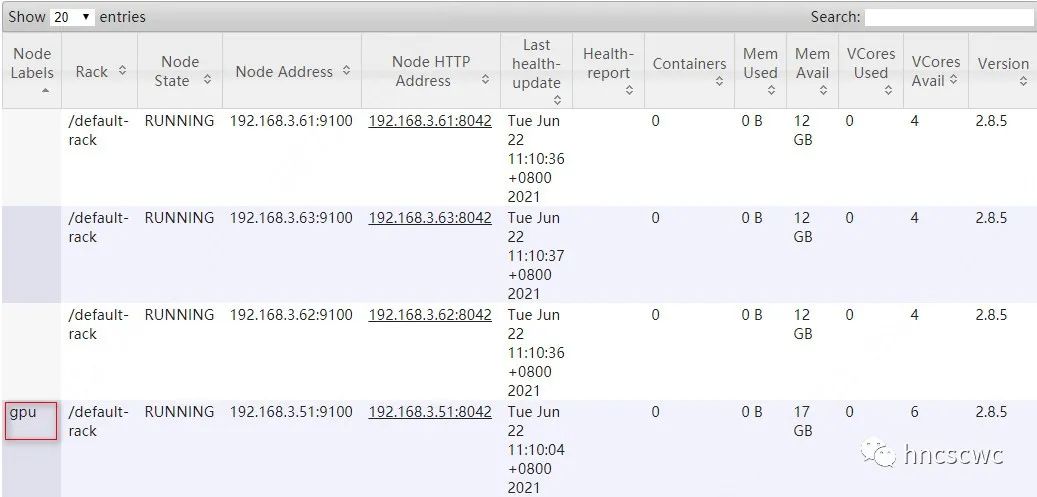

从NM节点列表的界面中，也可以看到该节点有了对应的标签信息。
![]()

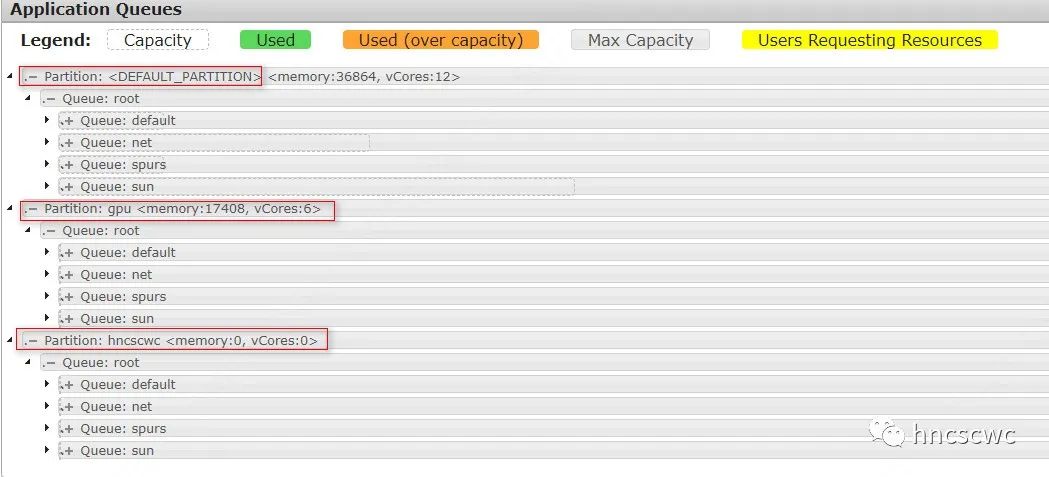

同时，队列的界面中，也多出了对应的标签信息，所有队列均会出现在所有标签中。
![]()

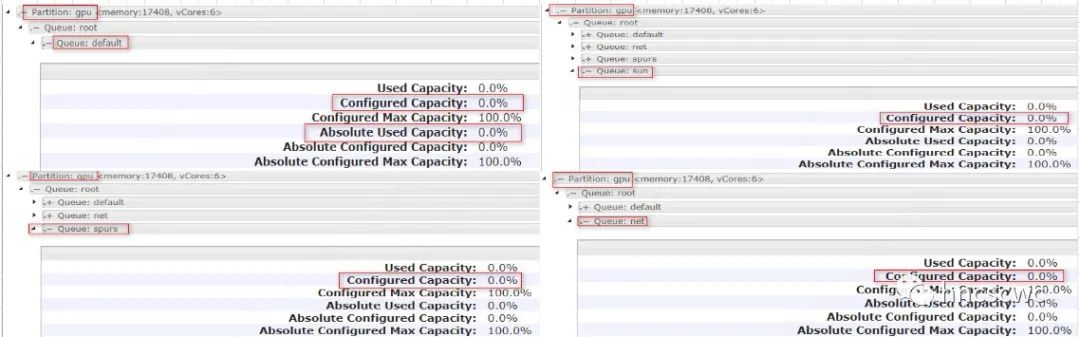

但是，gpu，hncscwc两个标签下，所有队列的容量均为0，即队列还未设置对应标签的使用容量。
![]()
在配置文件（capacity-scheduler.xml）中，配置每个队列可以访问的标签，以及每个标签资源的使用容量，例如按如下进行配置：
<!-- spurs队列设置可访问的标签 --><property> <name>yarn.scheduler.capacity.root.spurs.accessible-node-labels</name> <value>hncscwc,gpu</value></property><!-- net队列设置可访问的标签 --><property> <name>yarn.scheduler.capacity.root.net.accessible-node-labels</name> <value>hncscwc,gpu</value></property><!-- spurs队列可访问gpu标签中的资源百分比 --><property> <name>yarn.scheduler.capacity.root.spurs.accessible-node-labels.gpu.capacity</name> <value>30</value></property><!-- net队列可访问gpu标签中的资源百分比 --><property> <name>yarn.scheduler.capacity.root.net.accessible-node-labels.gpu.capacity</name> <value>70</value></property><!-- spurs队列可访问hncscwc标签中的资源百分比 --><property> <name>yarn.scheduler.capacity.root.spurs.accessible-node-labels.hncscwc.capacity</name> <value>30</value></property><!-- net队列可访问gpu标签中的资源百分比 --><property> <name>yarn.scheduler.capacity.root.net.accessible-node-labels.hncscwc.capacity</name> <value>70</value></property>

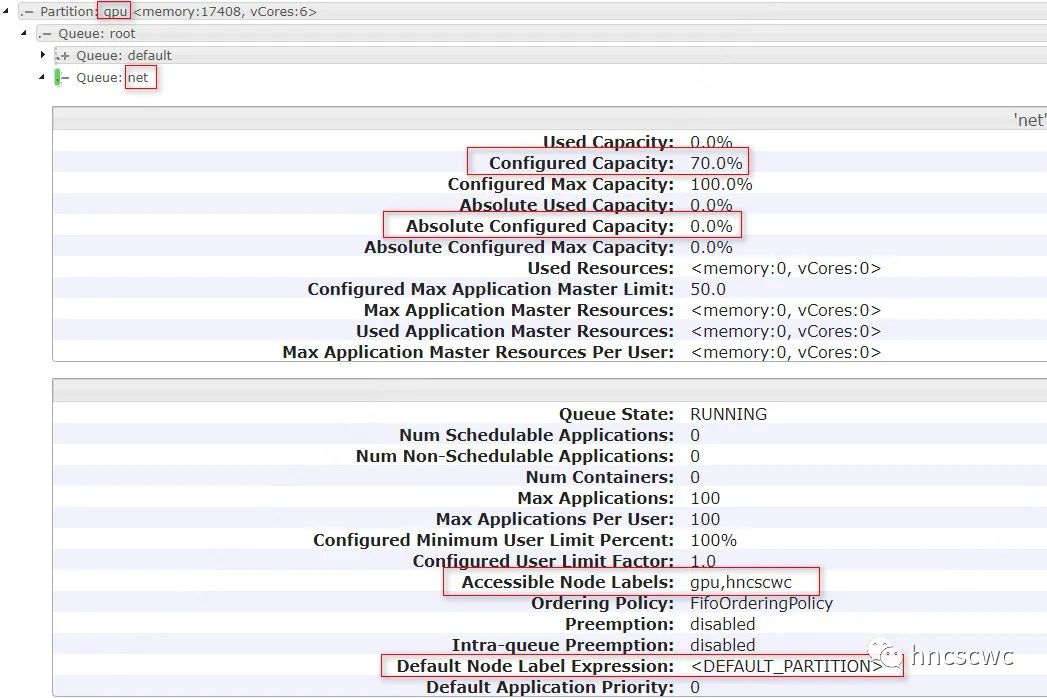

配置完成后，通过命令刷新队列使配置生效，在界面中可以看到如下信息：
![]()
从上图可以看到，net队列可以访问gpu，hncscwc两个标签的资源，并且在gpu标签中，容量配置为70%。
但是绝对可使用容量（Absolute Configured Capacity）却是0，为什么会这样呢？
回顾上一篇文章中提到的，队列的容量计算时是按系数乘以父队列可以访问的容量，net队列的父队列为root，而root却没有对该标签的容量进行设置，导致出现该问题。
在配置文件中再增加如下配置：
<property> <name>yarn.scheduler.capacity.root.accessible-node-labels.gpu.capacity</name> <value>100</value></property><property> <name>yarn.scheduler.capacity.root.accessible-node-labels.hncscwc.capacity</name> <value>60</value></property>

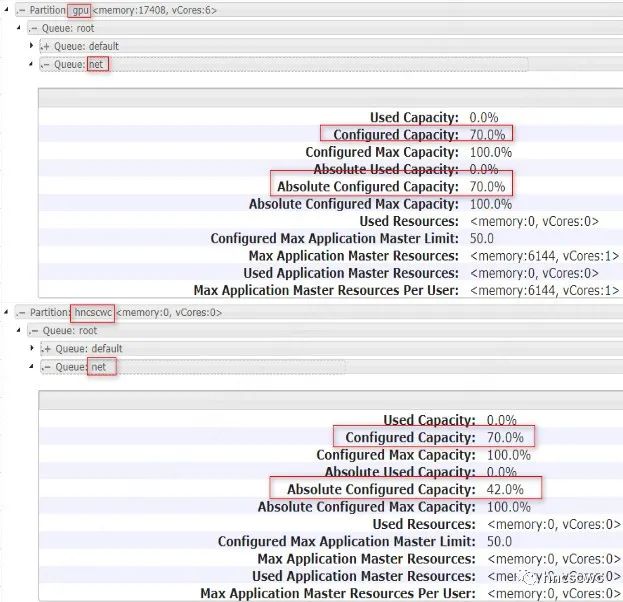

刷新后，可以看到net队列的绝对可使用容量已经不再是0了。
![]()
这里，有人可能会有这样的疑问？
既然root队列也需要设置不同标签的容量，其子队列才能真正配置到资源，那么root队列是否也和其他队列一样需要配置可访问的标签呢？
刚开始时，我也有这样的疑问，带着问题，查看了相关源码，发现root队列不需要配置可访问的标签，默认就是"*"，即可以访问所有的标签，但容量还是要配置。（具体为什么，还没有想清楚，觉得root队列既然默认可以访问所有标签，其容量也应当默认为100才对）
所有配置都完成后，接下来就是提交任务了，由于有的队列可以同时访问多个标签，也就是可以使用多个标签的节点资源，那么具体某个任务应该分配到哪个节点上去，这就是提交任务时需要自行指定标签了。
例如，提交MR任务时，通过如下参数
"-Dmapreduce.job.queueName=net -Dmapreduce.job.node-label-expression=gpu"
指定该任务提交到net队列上，并且指定需要分配到gpu标签对应的节点上。
如果任务提交时没有指定node-label-expression，那么就使用队列的默认标签。
通过如下配置可以指定队列的默认标签
<!-- 队列net设置默认标签为gpu --><property> <name>yarn.scheduler.capacity.root.net.default-node-label-expression</name> <value>gpu</value></property>
另外，标签的配置方式可以通过yarn.node-labels.configuration-type来配置，可选值包括centralized、delegated-centralized、distributed。
centralized为默认值，表示NM节点与标签的映射关系通过rm的管理命令（也就是上介绍的命令方式）、rest接口、rpc请求来进行统一控制。
delegated-centralized表示由rm内部决定，通常是自行编写类，继承RMNodeLabelsMappingProvider，来实现节点与标签的关联关系。
distributed表示nm自行配置并上报标签信息。
有兴趣的小伙伴，可以自行研究下如何配置。
