引言

Kubernetes 在生产环境应用的普及度越来越广、复杂度越来越高，随之而来的稳定性保障挑战也越来越大。

如何构建全面深入的可观测性架构和体系，是提升系统稳定性的关键之因素一。ACK将可观测性最佳实践进行沉淀，以阿里云产品功能的能力对用户透出，可观测性工具和服务成为基础设施，赋能并帮助用户使用产品功能，提升用户 Kubernetes 集群的稳定性保障和使用体验。

本文会介绍 Kubernetes 可观测性系统的构建，以及基于阿里云云产品实现 Kubernetes 可观测系统构建的最佳实践。

Kubernetes 系统的可观测性架构

Kubernetes 系统对于可观测性方面的挑战包括：

• K8s 系统架构的复杂性。系统包括控制面和数据面，各自包含多个相互通信的组件，控制面和数据间之间通过 kube-apiserver 进行桥接聚合。

• 动态性。Pod、Service 等资源动态创建以及分配 IP，Pod 重建后也会分配新的资源和 IP，这就需要基于动态服务发现来获取监测对象。

• 微服务架构。应用按照微服务架构分解成多个组件，每个组件副本数可以根据弹性进行自动或者人工控制。

针对 Kubernetes 系统可观测性的挑战，尤其在集群规模快速增长的情况下，高效可靠的 Kubernetes 系统可观测性能力，是系统稳定性保障的基石。

那么，如何提升建设生产环境下的 Kubernetes 系统可观测性能力呢？

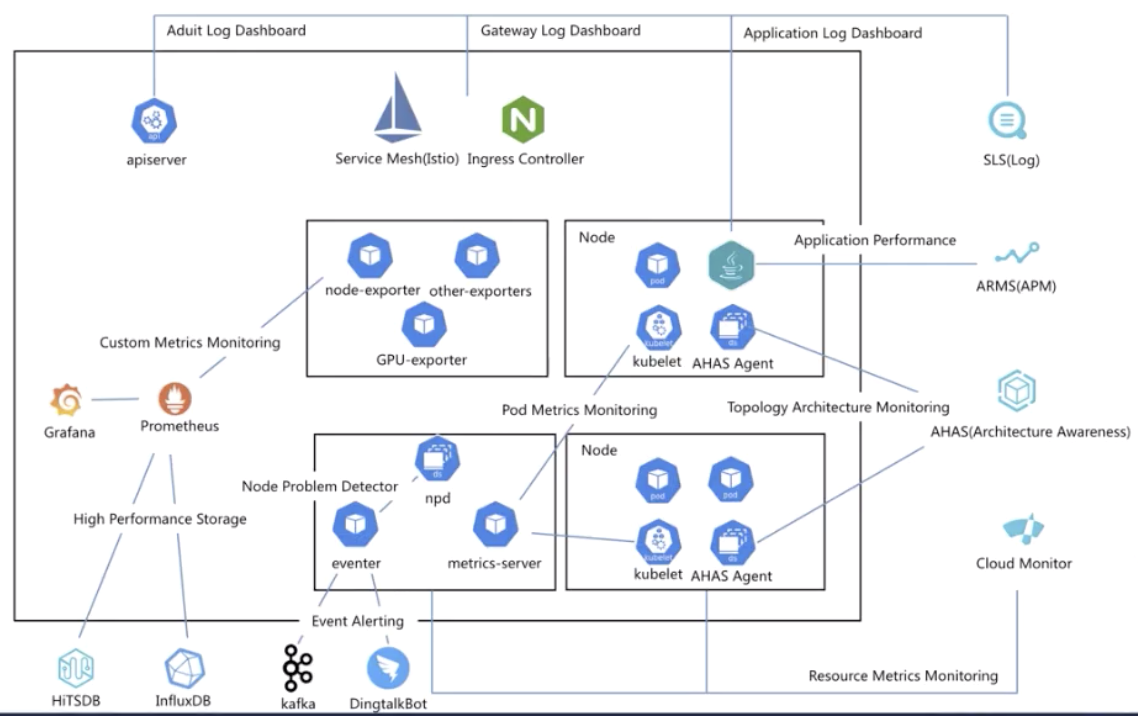

Kubernetes 系统的可观测性方案包括指标、日志、链路追踪、K8s Event 事件、NPD 框架等方式。每种方式可以从不同维度透视 Kubernetes 系统的状态和数据。在生产环境，我们通常需要综合使用各种方式，有时候还要运用多种方式联动观测，形成完善立体的可观测性体系，提高对各种场景的覆盖度，进而提升 Kubernetes 系统的整体稳定性。下面会概述生产环境下对 K8s 系统的可观测性解决方案。

指标（Metrics）

Prometheus 是业界指标类数据采集方案的事实标准，是开源的系统监测和报警框架，灵感源自 Google 的 Borgmon 监测系统。2012 年，SoundCloud 的 Google 前员工创造了 Prometheus，并作为社区开源项目进行开发。2015 年，该项目正式发布。2016 年，Prometheus 加入 CNCF 云原生计算基金会。

Prometheus 具有以下特性：

• 多维的数据模型（基于时间序列的 Key、Value 键值对）

• 灵活的查询和聚合语言 PromQL

• 提供本地存储和分布式存储

• 通过基于 HTTP 的 Pull 模型采集时间序列数据

• 可利用 Pushgateway（Prometheus 的可选中间件）实现 Push 模式

• 可通过动态服务发现或静态配置发现目标机器

• 支持多种图表和数据大盘

Prometheus 可以周期性采集组件暴露在 HTTP(s) 端点的/metrics 下面的指标数据，并存储到 TSDB，实现基于 PromQL 的查询和聚合功能。

对于 Kubernetes 场景下的指标，可以从如下角度分类：

1. 容器基础资源指标

采集源为 kubelet 内置的 cAdvisor，提供容器内存、CPU、网络、文件系统等相关的指标，指标样例包括：

容器当前内存使用字节数 container_memory_usage_bytes；

容器网络接收字节数 container_network_receive_bytes_total；

容器网络发送字节数 container_network_transmit_bytes_total，等等。

2. Kubernetes 节点资源指标

采集源为 node_exporter，提供节点系统和硬件相关的指标，指标样例包括：节点总内存 node_memory_MemTotal_bytes，节点文件系统空间 node_filesystem_size_bytes，节点网络接口 ID node_network_iface_id，等等。基于该类指标，可以统计节点的 CPU/内存/磁盘使用率等节点级别指标。

3. Kubernetes 资源指标

采集源为 kube-state-metrics，基于 Kubernetes API 对象生成指标，提供 K8s 集群资源指标，例如 Node、ConfigMap、Deployment、DaemonSet 等类型。以 Node 类型指标为例，包括节点 Ready 状态指标 kube_node_status_condition、节点信息kube_node_info 等等。

4. Kubernetes 组件指标

Kubernetes 系统组件指标。 例如 kube-controller-manager, kube-apiserver，kube-scheduler, kubelet，kube-proxy、coredns 等。

Kubernetes 运维组件指标。 可观测类包括 blackbox_operator, 实现对用户自定义的探活规则定义；gpu_exporter，实现对 GPU 资源的透出能力。

Kubernetes 业务应用指标。 包括具体的业务 Pod在/metrics 路径透出的指标，以便外部进行查询和聚合。

除了上述指标，K8s 提供了通过 API 方式对外透出指标的监测接口标准，具体包括 Resource Metrics，Custom Metrics 和 External Metrics 三类。

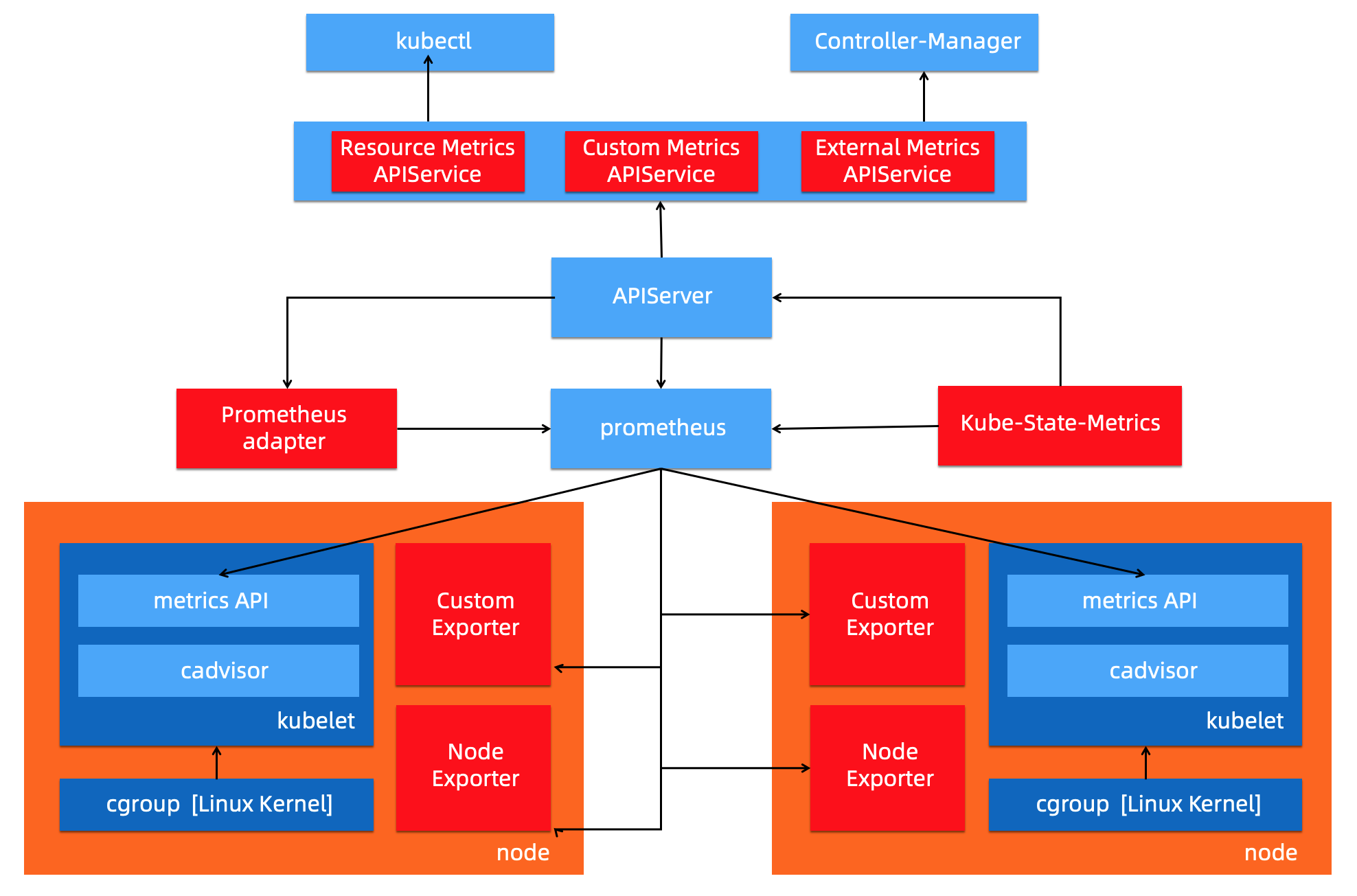

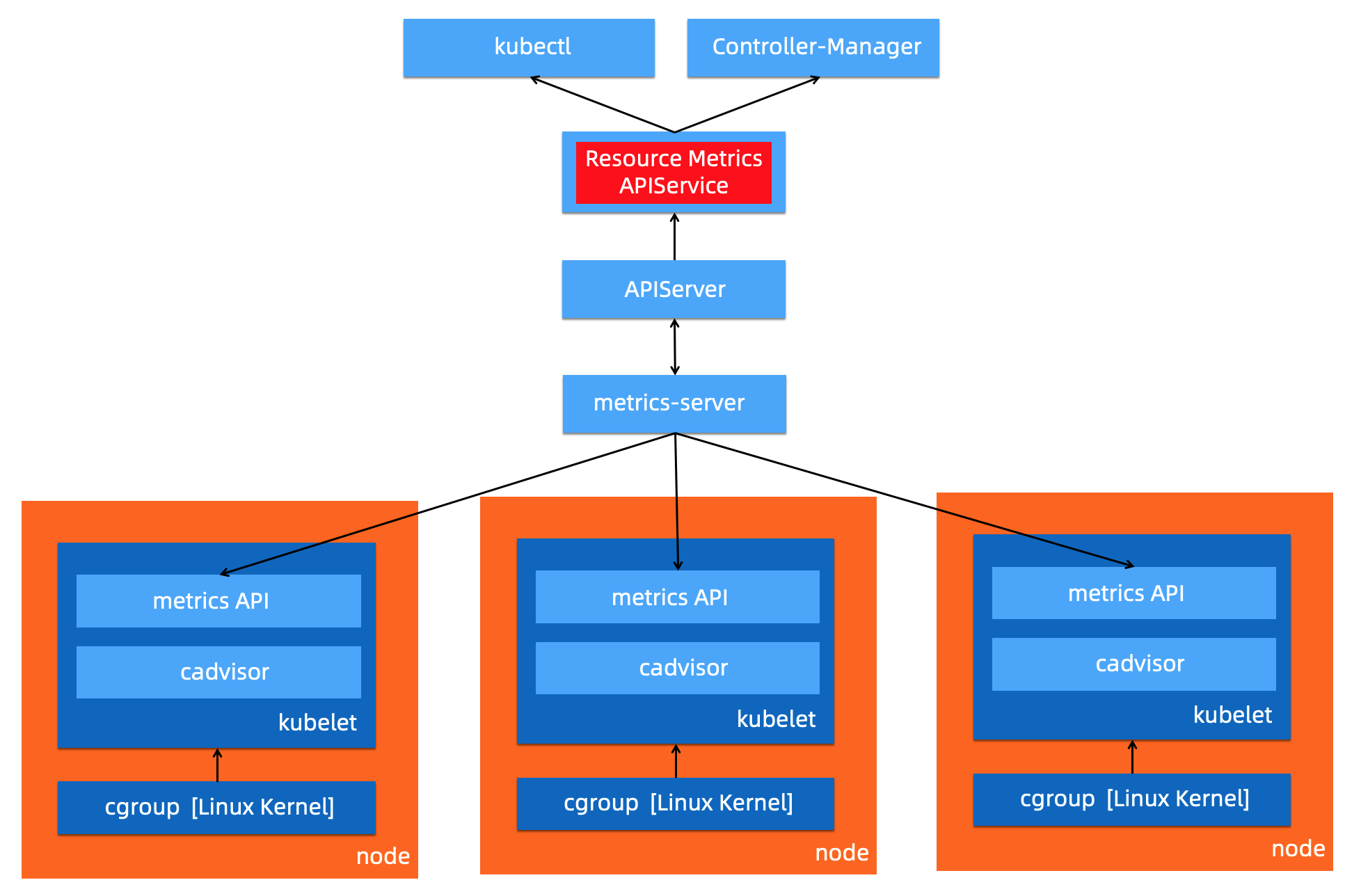

Resource Metrics 类对应接口 metrics.k8s.io，主要的实现就是 metrics-server，它提供资源的监测，比较常见的是节点级别、pod 级别、namespace 级别。这些指标可以通过 kubectl top 直接访问获取，或者通过 K8s controller 获取，例如 HPA(Horizontal Pod Autoscaler)。系统架构以及访问链路如下：

Custom Metrics 对应的 API 是 custom.metrics.k8s.io，主要的实现是 Prometheus。它提供的是资源监测和自定义监测，资源监测和上面的资源监测其实是有覆盖关系的，而这个自定义监测指的是：比如应用上面想暴露一个类似像在线人数，或者说调用后面的这个数据库的 MySQL 的慢查询。这些其实都是可以在应用层做自己的定义的，然后并通过标准的 Prometheus 的 client，暴露出相应的 metrics，然后再被 Prometheus 进行采集。

而这类的接口一旦采集上来也是可以通过类似像 custom.metrics.k8s.io 这样一个接口的标准来进行数据消费的，也就是说现在如果以这种方式接入的 Prometheus，那你就可以通过 custom.metrics.k8s.io 这个接口来进行 HPA，进行数据消费。系统架构以及访问链路如下：

External Metrics 。因为我们知道 K8s 现在已经成为了云原生接口的一个实现标准。很多时候在云上打交道的是云服务，比如说在一个应用里面用到了前面的是消息队列，后面的是 RBS 数据库。那有时在进行数据消费的时候，同时需要去消费一些云产品的监测指标，类似像消息队列中消息的数目，或者是接入层 SLB 的 connection 数目，SLB 上层的 200 个请求数目等等，这些监测指标。

那怎么去消费呢？也是在 K8s 里面实现了一个标准，就是 external.metrics.k8s.io。主要的实现厂商就是各个云厂商的 provider，通过这个 provider 可以通过云资源的监测指标。在阿里云上面也实现了阿里巴巴 cloud metrics adapter 用来提供这个标准的 external.metrics.k8s.io 的一个实现。

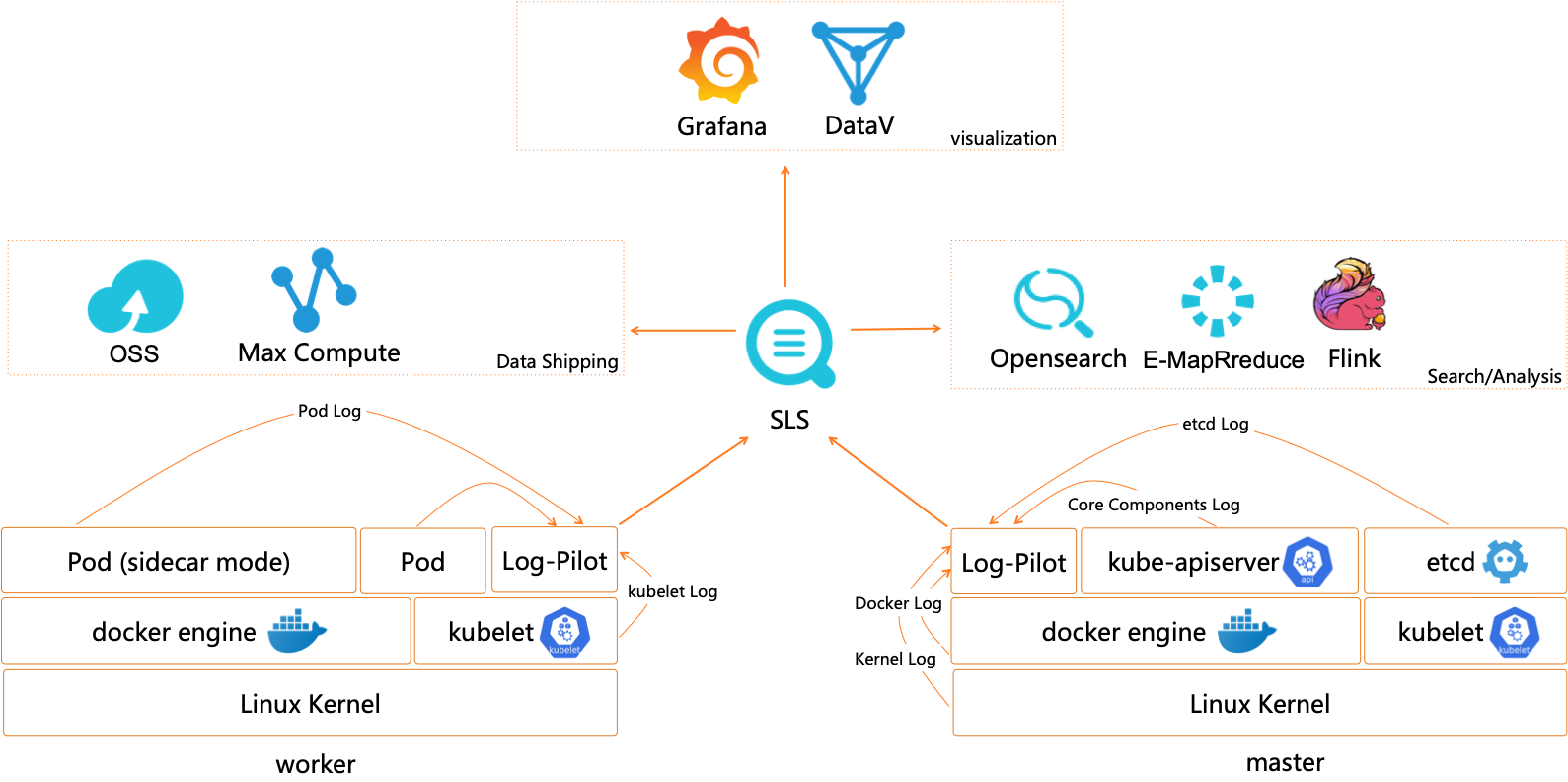

日志（Logging）

概要来说包括：

• 主机内核的日志。主机内核日志可以协助开发者诊断例如：网络栈异常，驱动异常，文件系统异常，影响节点（内核）稳定的异常。

• Runtime 日志。最常见的运行时是 Docker，可以通过 Docker 的日志排查例如删除 Pod Hang 等问题。

• K8s 组件日志。APIServer 日志可以用来审计，Scheduler 日志可以诊断调度，etcd 日志可以查看存储状态，Ingress 日志可以分析接入层流量。

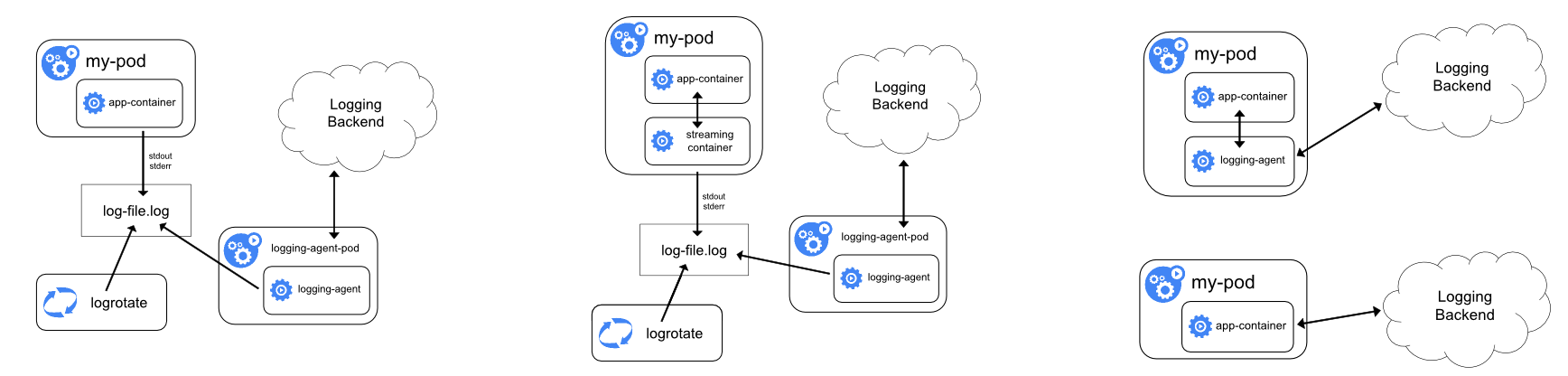

• 应用日志。可以通过应用日志分析查看业务层的状态，诊断异常。 日志的采集方式分为被动采集和主动推送两种，在 K8s 中，被动采集一般分为 Sidecar 和 DaemonSet 两种方式，主动推送有 DockerEngine 推送和业务直写两种方式。

• DockerEngine 本身具有 LogDriver 功能，可通过配置不同的 LogDriver 将容器的 stdout 通过 DockerEngine 写入到远端存储，以此达到日志采集的目的。这种方式的可定制化、灵活性、资源隔离性都很低，一般不建议在生产环境中使用；

• 业务直写是在应用中集成日志采集的 SDK，通过 SDK 直接将日志发送到服务端。这种方式省去了落盘采集的逻辑，也不需要额外部署 Agent，对于系统的资源消耗最低，但由于业务和日志 SDK 强绑定，整体灵活性很低，一般只有日志量极大的场景中使用；

• DaemonSet 方式在每个 node 节点上只运行一个日志 agent，采集这个节点上所有的日志。DaemonSet 相对资源占用要小很多，但扩展性、租户隔离性受限，比较适用于功能单一或业务不是很多的集群；

• Sidecar 方式为每个 POD 单独部署日志 agent，这个 agent 只负责一个业务应用的日志采集。Sidecar 相对资源占用较多，但灵活性以及多租户隔离性较强，建议大型的 K8s 集群或作为 PaaS 平台为多个业务方服务的集群使用该方式。

挂载宿主机采集、标准输入输出采集、Sidecar 采集。

总结下来：

• DockerEngine 直写一般不推荐；

• 业务直写推荐在日志量极大的场景中使用；

• DaemonSet 一般在中小型集群中使用；

• Sidecar 推荐在超大型的集群中使用。

事件（Event）

事件监测是适用于 Kubernetes 场景的一种监测方式。事件包含了发生的时间、组件、等级（Normal、Warning）、类型、详细信息，通过事件我们能够知道应用的部署、调度、运行、停止等整个生命周期，也能通过事件去了解系统中正在发生的一些异常。

K8s 中的一个设计理念，就是基于状态机的一个状态转换。从正常的状态转换成另一个正常的状态的时候，会发生一个 Normal 的事件，而从一个正常状态转换成一个异常状态的时候，会发生一个 Warning 的事件。通常情况下，Warning 的事件是我们比较关心的。事件监测就是把 Normal 的事件或者是 Warning 事件汇聚到数据中心，然后通过数据中心的分析以及报警，把相应的一些异常通过像钉钉、短信、邮件等方式进行暴露，实现与其他监测的补充与完善。

Kubernetes中的事件是存储在 etcd 中，默认情况下只保存 1 个小时，无法实现较长周期范围的分析。将事件进行长期存储以及定制化开发后，可以实现更加丰富多样的分析与告警：

• 对系统中的异常事件做实时告警，例如 Failed、Evicted、FailedMount、FailedScheduling 等。

• 通常问题排查可能要去查找历史数据，因此需要去查询更长时间范围的事件（几天甚至几个月）。

• 事件支持归类统计，例如能够计算事件发生的趋势以及与上一时间段（昨天/上周/发布前）对比，以便基于统计指标进行判断和决策。

• 支持不同的人员按照各种维度去做过滤、筛选。

• 支持自定义的订阅这些事件去做自定义的监测，以便和公司内部的部署运维平台集成。

NPD（Node Problem Detector）框架

Kubernetes 集群及其运行容器的稳定性，强依赖于节点的稳定性。 Kubernetes 中的相关组件只关注容器管理相关的问题，对于硬件、操作系统、容器运行时、依赖系统（网络、存储等）并不会提供更多的检测能力。NPD（Node Problem Detector）针对节点的稳定性提供了诊断检查框架，在默认检查策略的基础上，可以灵活扩展检查策略，可以将节点的异常转换为 Node 的事件，推送到 APIServer 中，由同一的 APIServer 进行事件管理。

NPD 支持多种异常检查，例如：

• 基础服务问题：NTP 服务未启动

• 硬件问题：CPU、内存、磁盘、网卡损坏

• Kernel 问题：Kernel hang，文件系统损坏

• 容器运行时问题：Docker hang，Docker 无法启动

• 资源问题：OOM 等

综上，本章节总结了常见的 Kubernetes 可观测性方案。在生产环境，我们通常需要综合使用各种方案，形成立体多维度、相互补充的可观测性体系；可观测性方案部署后，需要基于上述方案的输出结果快速诊断异常和错误，有效降低误报率，并有能力保存、回查以及分析历史数据；进一步延伸，数据可以提供给机器学习以及 AI 框架，实现弹性预测、异常诊断分析、智能运维 AIOps 等高级应用场景。

这需要可观测性最佳实践作为基础，包括如何设计、插件化部署、配置、升级上述各种可观测性方案架构，如何基于输出结果快速准确诊断分析跟因等等。阿里云容器服务 ACK 以及相关云产品（监测服务 ARMS、日志服务 SLS 等），将云厂商的最佳实践通过产品化能力实现、赋能用户，提供了完善全面的解决方案，可以让用户快速部署、配置、升级、掌握阿里云的可观测性方案，显著提升了企业上云和云原生化的效率和稳定性、降低技术门槛和综合成本。

下面将以 ACK 最新的产品形态 ACK Pro 为例，结合相关云产品，介绍 ACK 的可观测性解决方案和最佳实践。

ACK可观测性能力

指标（Metrics）可观测性方案

对于指标类可观测性，ACK 可以支持开源 Prometheus 监测和阿里云 Prometheus 监测（阿里云 Prometheus 监测是 ARMS 产品子产品）两种可观测性方案。

开源 Prometheus 监测，以 helm 包形式提供、适配阿里云环境、集成了钉钉告警、存储等功能；部署入口在控制台的应用目录中 ack-prometheus-operator，用户配置后可以在 ACK 控制台一键部署。用户只需要在阿里云 ACK 控制台配置 helm 包参数，就可以定制化部署。

阿里云 Prometheus监测，是 ARMS 产品子产品。应用实时监测服务 (Application Real-Time Monitoring Service, 简称 ARMS) 是一款应用性能管理产品，包含前端监测，应用监测和 Prometheus 监测三大子产品。

在 2021 年的 Gartner 的 APM 魔力象限评测中，阿里云应用实时监测服务（ARMS）作为阿里云 APM 的核心产品，联合云监测以及日志服务共同参与。Gartner 评价阿里云 APM：

• 中国影响力最强：阿里云是中国最大的云服务提供商，阿里云用户可以使用云上监测工具来满足其可观测性需求。

• 开源集成：阿里云非常重视将开源标准和产品（例如 Prometheus）集成到其平台中。

• 成本优势：与在阿里云上使用第三方 APM 产品相比，阿里云 APM 产品具有更高的成本效益。

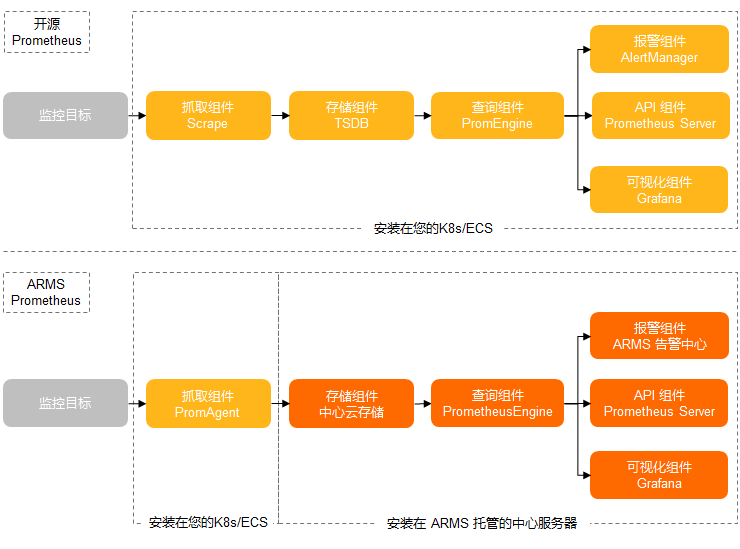

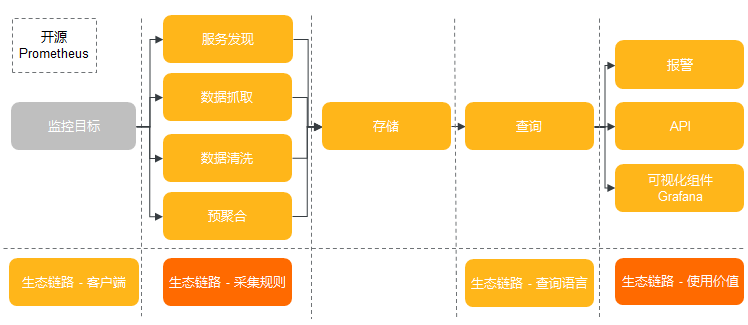

下图概要对比了开源 Prometheus 和阿里云 Prometheus 的模块划分和数据链路。

ACK 支持 CoreDNS、集群节点、集群概况等 K8s 可观测性能力；除此之外，ACK Pro 还支持托管的管控组件 Kube API Server、Kube Scheduler 和 Etcd 的可观测性能力，并持续迭代。用户可以通过在阿里云 Prometheus 中丰富的监测大盘，结合告警能力，快速发现 K8s 集群的系统问题以及潜在风险，及时采取相应措施以保障集群稳定性。监测大盘集成了 ACK 最佳实践的经验，可以帮助用户从多维度分析分析、定位问题。下面介绍如何基于最佳实践设计可观测性大盘，并列举使用监测大盘定位问题的具体案例，帮助理解如何使用可观测性能力。

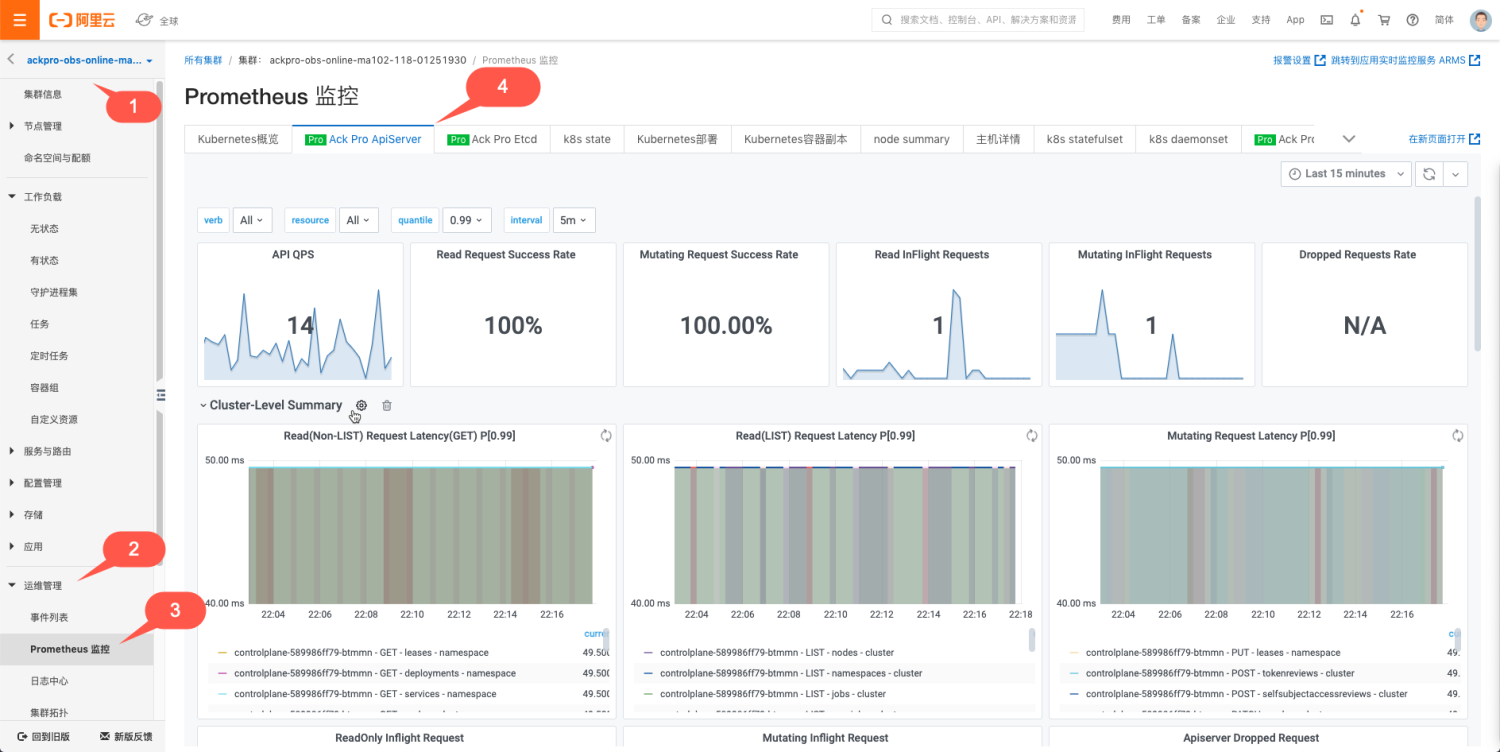

首先来看 ACK Pro 的可观测性能力。监测大盘入口如下：

APIServer 是 K8s 核心组件之一，是 K8s 组件进行交互的枢纽，ACK Pro APIServer 的监测大盘设计考虑到用户可以选择需要监测的 APIServer Pod 来分析单一指标、聚合指标以及请求来源等，同时可以下钻到某一种或者多种 API 资源联动观测 APIServer 的指标，这样的优势是既可以全局观测全部 APIServer Pod 的全局视图，又可以下钻观测到具体 APIServer Pod 以及具体 API 资源的监测，监测全部和局部观测能力，对于定位问题非常有效。所以根据 ACK 的最佳实践，实现上包含了如下 5 个模块：

• 提供 APIServer Pod、API 资源（Pods，Nodes，ConfigMaps 等）、分位数（0.99，0.9，0.5）、统计时间间隔的筛选框，用户通过控制筛选框，可以联动控制监测大盘实现联动

• 凸显关键指标以便识别系统关键状态

• 展示 APIServer RT、QPS 等单项指标的监测大盘，实现单一维度指标的观测

• 展示 APIServer RT、QPS 等聚合指标的监测大盘，实现多维度指标的观测

• 展示对 APIServer 访问的客户端来源分析，实现访问源的分析

下面概要介绍模块的实现。

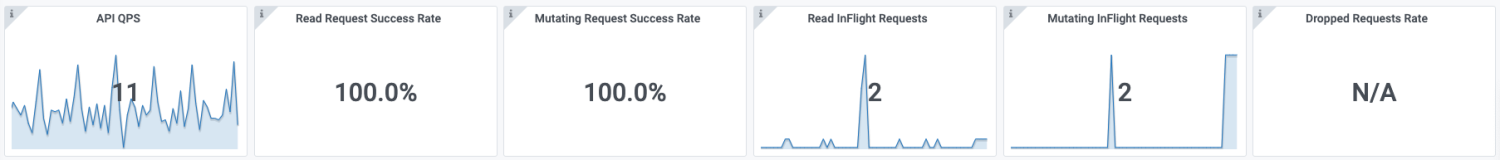

关键指标

显示了核心的指标，包括 APIServer 总 QPS、读请求成功率、写请求成功率、Read Inflight Request、Mutating Inflight Request 以及单位时间丢弃请求数量 Dropped Requests Rate。

这些指标可以概要展示系统状态是否正常，例如如果 Dropped Requests Rate 不为 NA，说明 APIServer 因为处理请求的能力不能满足请求出现丢弃请求，需要立即定位处理。

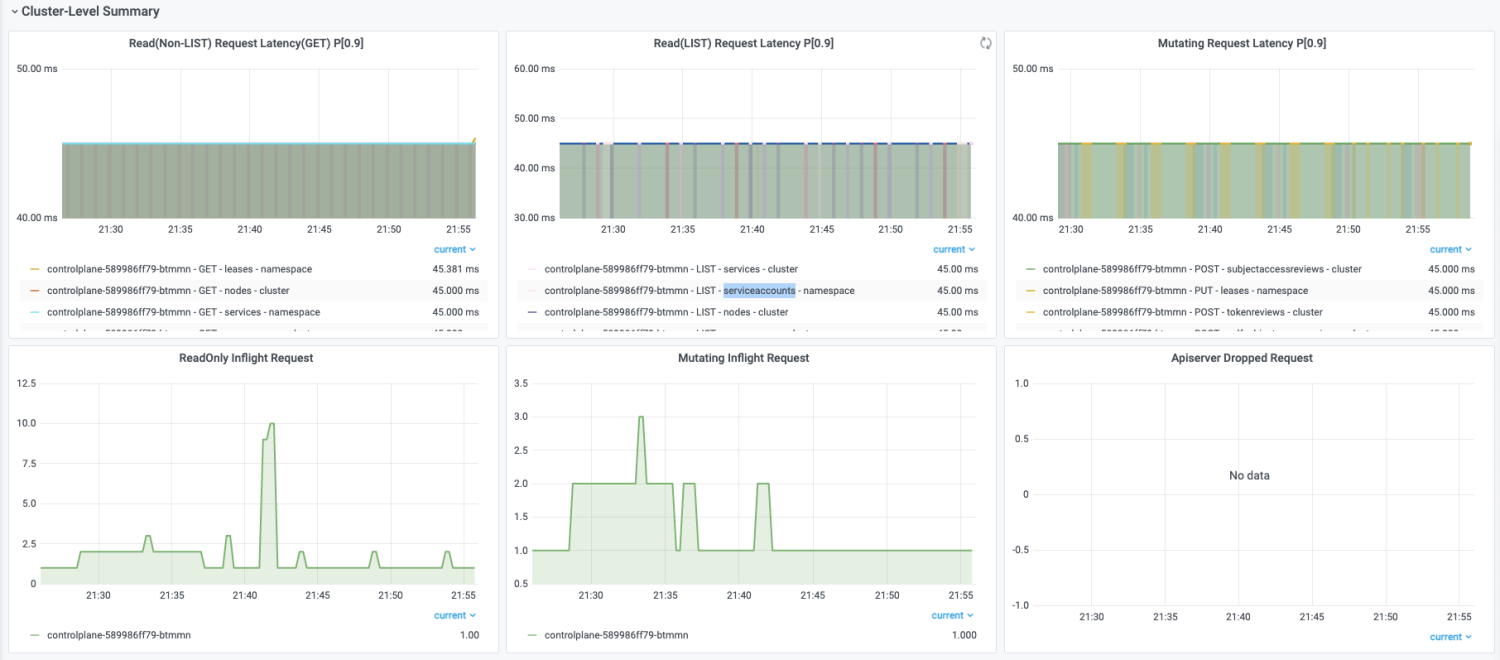

Cluster-Level Summary

包括读非 LIST 读请求 RT、LIST 读请求 RT、写请求 RT、读请求 Inflight Request、修改请求 Inflight Request 以及单位时间丢弃请求数量，该部分大盘的实现结合了 ACK 最佳实践经验。

对于响应时间的可观测性，可以直观的观察到不同时间点以及区间内，针对不同资源、不同操作、不同范围的响应时间。可以选择不同的分位数，来筛选。有两个比较重要的考察点：

1. 曲线是否连续
2. RT 时间

先来解释曲线的连续性。通过曲线的连续性，可以很直观的看出请求是持续的请求，还是单一的请求。

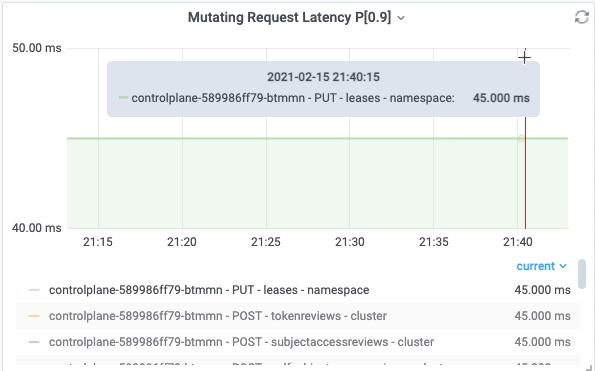

下图表示在采样周期内，APIServer 收到 PUT leases 的请求，每个采样期内 P90 RT 是 45ms。

因为图中曲线是连续，说明该请求在全部采样周期都存在，所以是持续的请求。

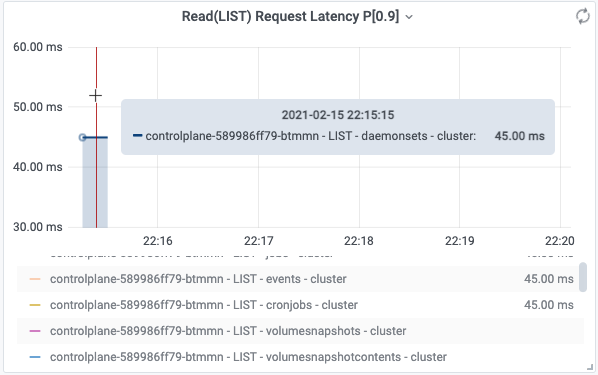

下图表示在采样周期内，APIServer 收到 LIST daemonsets 的请求，有样值的采样周期内 P90 RT 是 45ms。 因为图中只有一次，说明该请求只是在一次采样周期存在。该场景来自于用户执行 kubectl get ds --all-namespaces 产生的请求记录。

再来解释曲线体现的 RT。

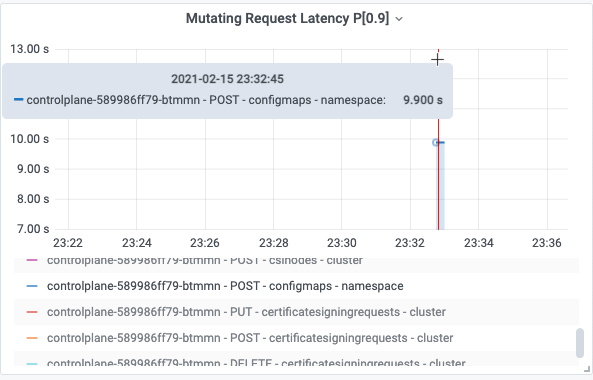

用户执行命令创建 1MB 的 configmap，请求连接到公网 SLBkubectl create configmap cm1MB --from-file=cm1MB=./configmap.file

APIServer 记录的日志中，该次请求 POST configmaps RT 为 9.740961791s，该值可以落入 apiserver_request_duration_seconds_bucket 的(8, 9]区间，所以会在 apiserver_request_duration_seconds_bucket 的 le=9 对应的 bucket 中增加一个样点，可观测性展示中按照 90 分位数，计算得到 9.9s 并图形化展示。这就是日志中记录的请求真实RT与可观测性展示中的展示 RT 的关联关系。

所以监测大盘既可以与日志可观测功能联合使用，又可以直观概要的以全局视图展示日志中的信息，最佳实践建议结合监测大盘和日志可观测性做综合分析。

I0215 23:32:19.226433 1 trace.go:116] Trace[1528486772]: "Create" url:/api/v1/namespaces/default/configmaps,user-agent:kubectl/v1.18.8 (linux/amd64) kubernetes/d2f5a0f,client:39.x.x.10,request_id:a1724f0b-39f1-40da-b36c-e447933ef37e (started: 2021-02-15 23:32:09.485986411 +0800 CST m=+114176.845042584) (total time: 9.740403082s): Trace[1528486772]: [9.647465583s] [9.647465583s] About to convert to expected version Trace[1528486772]: [9.660554709s] [13.089126ms] Conversion done Trace[1528486772]: [9.660561026s] [6.317µs] About to store object in database Trace[1528486772]: [9.687076754s] [26.515728ms] Object stored in database Trace[1528486772]: [9.740403082s] [53.326328ms] END I0215 23:32:19.226568 1 httplog.go:102] requestID=a1724f0b-39f1-40da-b36c-e447933ef37e verb=POST URI=/api/v1/namespaces/default/configmaps latency=9.740961791s resp=201 UserAgent=kubectl/v1.18.8 (linux/amd64) kubernetes/d2f5a0f srcIP="10.x.x.10:59256" ContentType=application/json:

下面解释一下RT与请求的具体内容以及集群规模有直接的关联。

在上述创建 configmap 的例子中，同样是创建 1MB 的 configmap，公网链路受网路带宽和时延影响，达到了 9s；而在内网链路的测试中，只需要 145ms，网络因素的影响是显著的。

所以 RT 与请求操作的资源对象、字节尺寸、网络等有关联关系，网络越慢，字节尺寸越大，RT 越大。

对于大规模 K8s 集群，全量 LIST（例如 pods，nodes 等资源）的数据量有时候会很大，导致传输数据量增加，也会导致 RT 增加。所以对于 RT 指标，没有绝对的健康阈值，一定需要结合具体的请求操作、集群规模、网络带宽来综合评定，如果不影响业务就可以接受。

对于小规模 K8s 集群，平均 RT 45ms 到 100ms 是可以接受的；对于节点规模上 100 的集群，平均 RT 100ms 到 200ms 是可以接受的。

但是如果 RT 持续达到秒级，甚至 RT 达到 60s 导致请求超时，多数情况下出现了异常，需要进一步定位处理是否符合预期。

这两个指标通过 APIServer /metrics 对外透出，可以执行如下命令查看 inflight requests，是衡量 APIServer 处理并发请求能力的指标。如果请求并发请求过多达到 APIServer 参数 max-requests-inflight和 max-mutating-requests-inflight 指定的阈值，就会触发 APIServer 限流。通常这是异常情况，需要快速定位并处理。

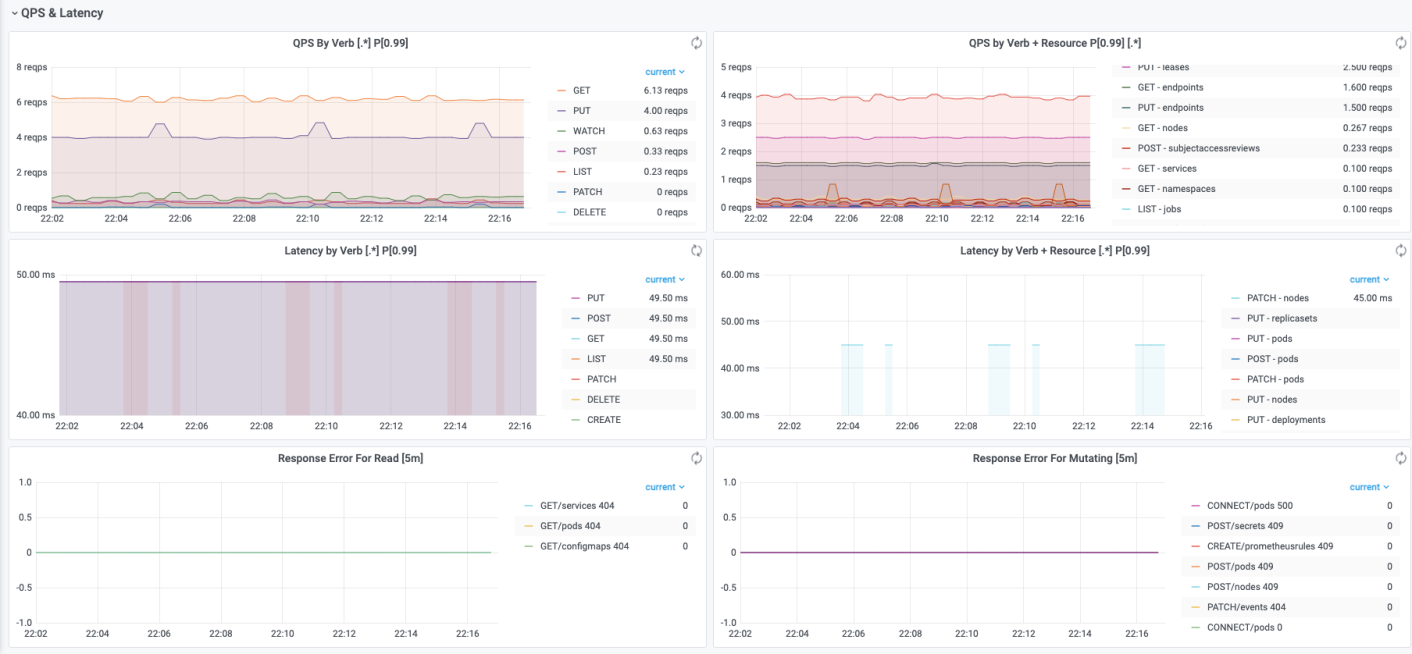

QPS & Latency

该部分可以直观显示请求 QPS 以及 RT 按照 Verb、API 资源进行分类的情况，以便进行聚合分析。还可以展示读、写请求的错误码分类，可以直观发现不同时间点下请求返回的错误码类型。

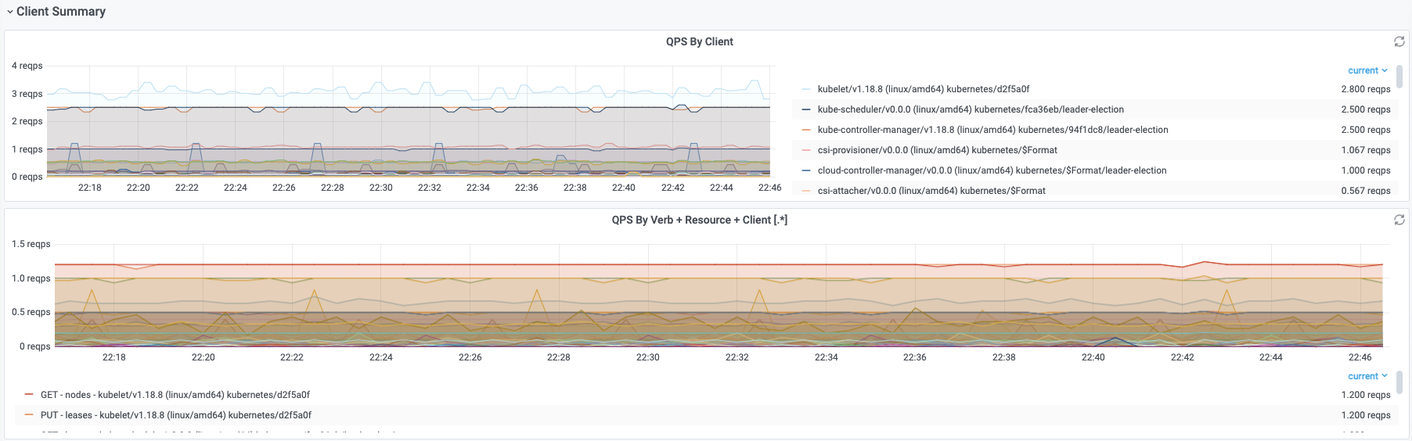

Client Summary

该部分可以直观显示请求的客户端以及操作和资源。

QPS By Client 可以按客户端维度，统计不同客户端的QPS值。

QPS By Verb + Resource + Client 可以按客户端、Verb、Resource 维度，统计单位时间（1s）内的请求分布情况。

基于 ARMS Prometheus，除了 APIServer 大盘，ACK Pro 还提供了 Etcd 和 Kube Scheduler 的监测大盘；ACK 和 ACK Pro 还提供了 CoreDNS、K8s 集群、K8s 节点、Ingress 等大盘，这里不再一一介绍，用户可以查看 ARMS 的大盘。这些大盘结合了 ACK 和 ARMS 的在生产环境的最佳实践，可以帮助用户以最短路径观测系统、发现问题根源、提高运维效率。

日志（Logging）可观测性方案

SLS 阿里云日志服务是阿里云标准的日志方案，对接各种类型的日志存储。 对于托管侧组件的日志，ACK 支持托管集群控制平面组件（kube-apiserver/kube-controller-manager/kube-scheduler）日志透出，将日志从 ACK 控制层采集到到用户 SLS 日志服务的 Log Project 中。

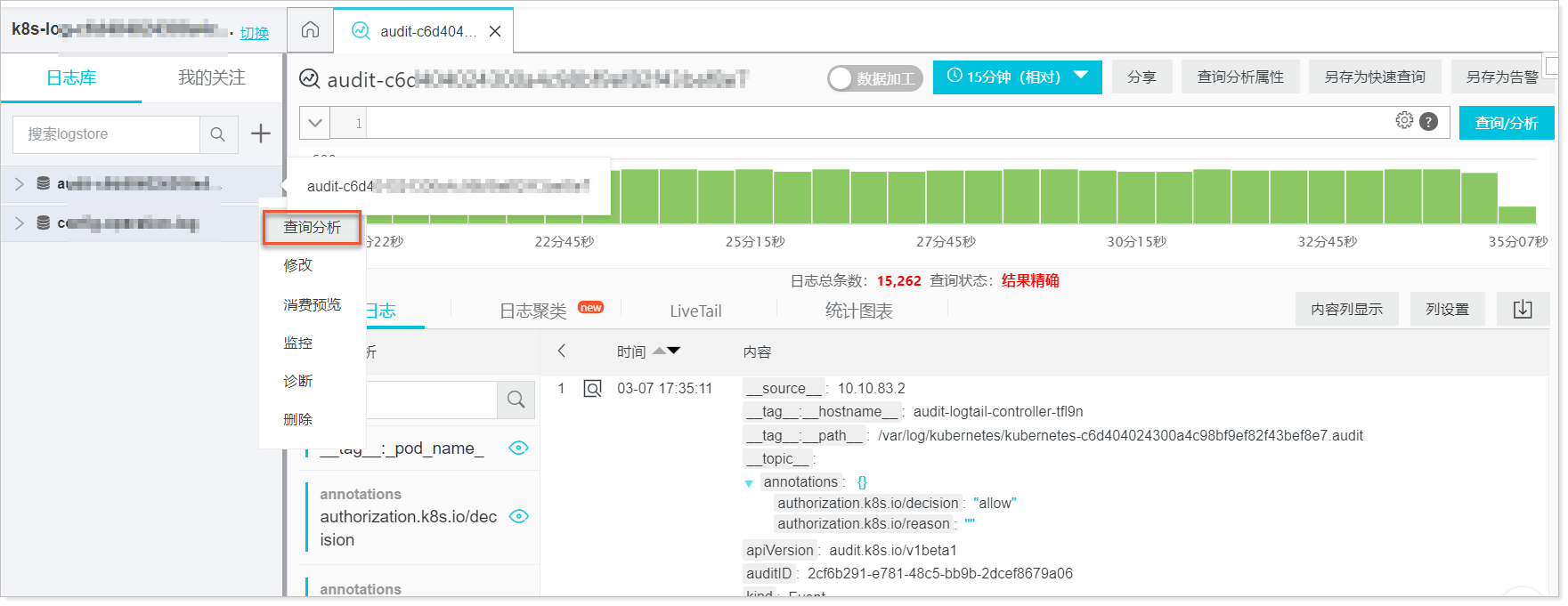

对于用户侧日志，用户可以使用阿里云的 logtail、log-pilot 技术方案将需要的容器、系统、节点日志收集到 SLS 的 logstore，随后就可以在 SLS 中方便的查看日志。

事件（Event）可观测性方案 + NPD 可观测性方案

Kubernetes 的架构设计基于状态机，不同的状态之间进行转换则会生成相应的事件，正常的状态之间转换会生成 Normal 等级的事件，正常状态与异常状态之间的转换会生成 Warning 等级的事件。

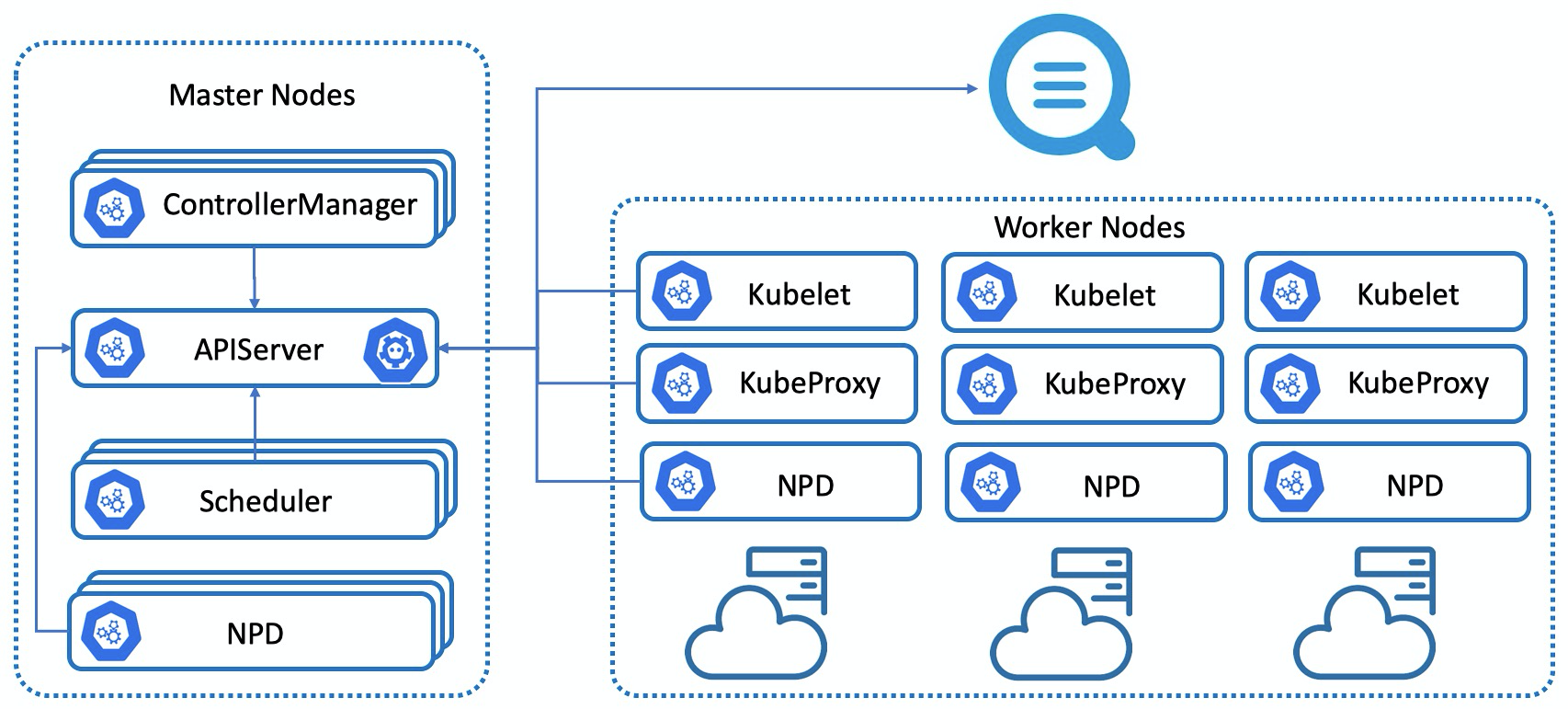

ACK 提供开箱即用的容器场景事件监测方案，通过 ACK 维护的 NPD（node-problem-detector）以及包含在 NPD 中的 kube-eventer 提供容器事件监测能力。

• NPD（node-problem-detector）是 Kubernetes 节点诊断的工具，可以将节点的异常，例如 Docker Engine Hang、Linux Kernel Hang、网络出网异常、文件描述符异常转换为 Node 的事件，结合 kube-eventer 可以实现节点事件告警的闭环。

• kube-eventer 是 ACK 维护的开源 Kubernetes 事件离线工具，可以将集群的事件离线到钉钉、SLS、EventBridge 等系统，并提供不同等级的过滤条件，实现事件的实时采集、定向告警、异步归档。

NPD 根据配置与第三方插件检测节点的问题或故障，生成相应的集群事件。而Kubernetes集群自身也会因为集群状态的切换产生各种事件。例如 Pod 驱逐，镜像拉取失败等异常情况。日志服务 SLS（Log Service）的 Kubernetes 事件中心实时汇聚 Kubernetes 中的所有事件并提供存储、查询、分析、可视化、告警等能力。

ACK可观测性展望

ACK 以及相关云产品对 Kubernetes 集群已经实现了全面的观测能力，包括指标、日志、链路追踪、事件等。后面发展的方向包括：

• 挖掘更多应用场景，将应用场景与可观测性关联，帮助用户更好的使用K8s。例如监测一段时间内 Pod 中容器的内存/CPU 等资源水位，利用历史数据分析用户的Kubernets 容器资源 requests/limits 是否合理，如果不合理给出推荐的容器资源 requests/limits；监测集群 APIServer RT 过大的请求，自动分析异常请求的原因以及处理建议；

• 联动多种可观测性技术方案，例如K8s事件和指标监测，提供更加丰富和更多维度的可观测性能力。

我们相信 ACK 可观测性未来的发展方向会越来越广阔，给客户带来越来越出色的技术价值和社会价值！
