最近做的很多向量召回的相关工作，主要集中在优化 Faiss 里面常用的几个算法，包括 IVFFlat 和 IVFPQ，并且针对这两个算法都做出了专门的优化。
前一阵子灵光乍现，想到了一种与具体算法无关的（或者更严格地说，与具体算法相关性较小的）优化方法，可以优化诸如 Flat、IVFFlat 或者 HNSW 等算法。我称之为“方法”而不是“算法”，是因为它遵从原有算法的逻辑，只是在计算过程中大幅降低了内存带宽，从而提升性能。因此经过优化的算法在召回率等方面完全不变。我把这种方法称为“离散与提炼（Discretize and Refine)”，以类比于 Google 的“Map and Reduce”，强调其方法论的地位。
-
离散：使用 int8 和 bfp16 来表达原始向量，计算距离过程中使用这些压缩后的向量，从而降低内存带宽；
-
提炼：使用压缩后的向量计算得到的距离存在误差，但是足以剔除距离太远的点，之后在很小的一个候选集中使用原始向量计算精确距离。
1. 背景
向量召回其实就是经典的 KNN（k-NearestNeighbor）问题。KNN 问题的表述为：假设现在有 N 个向量 yi，当给定一个查询向量 x 时，找出距离 x 最近的 K 个 yi。为了方便理解，我以最简单的暴力搜索算法（Flat）为例。那么当给定一个查询向量 x 时，需要把 x 到每一个 yi 的距离都计算出来。
在 Faiss 以及其他的 ANN（近似近邻）搜索库中，向量都是使用 32 位浮点数（下文中简称为“fp32”）表达的，因此每个维度占用 4 个字节。比如一个 128 维度的向量就占用 512 字节。把向量维度记作 d。那么一次查询需要访问的内存容量有 d*4*N，而且是顺序访问。不管是通过实验还是 Faiss wiki 都可以得知，Flat 类（纯 Flat 或者 IVFFlat 等）算法的性能瓶颈就在于内存带宽，大多数时候 CPU 的计算单元都在等待 yi 被送到 cache 中。而且通过统计发现，当压力较大时，内存读的时间占到了整个算法的 90% 以上。
因此，如果能够使用 int8 来表达向量的每一维，那么一次查询的内存访问量会降低到 d*1*N，即本来的四分之一，理论上性能会提升到接近原来的 4 倍。这就是 “Discretize and Refine” 的动机。
2. 最简单的离散化
先来考虑最容易处理的情况，即所有 yi 的每一维都落在区间 [-128.0, 127.0) 中。

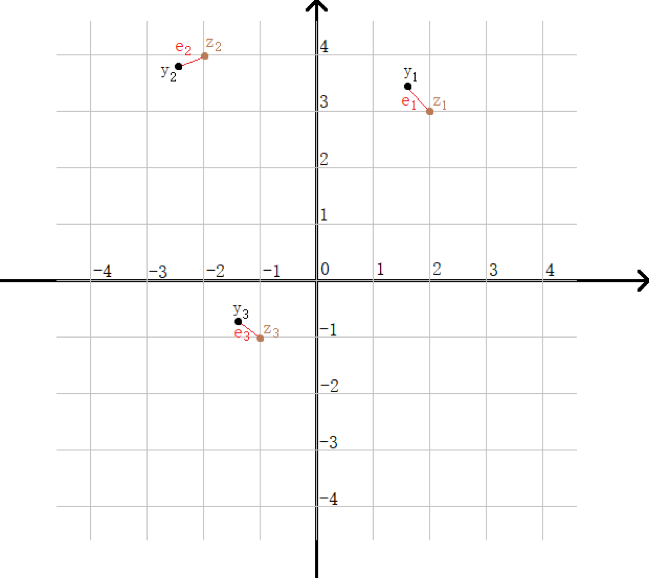

此时，把 yi 的每一维都四舍五入到最接近的整数上，即 -128 到 127 这 256 个整数，那么就可以使用 int8 存储。把 yi 经过四舍五入（下称为“离散化”）后使用 int8 表达的向量记作 zi，并且计算 yi 到 zi 的距离，记作 ei。下图是一个简单的例子来理解 zi 和 ei 的几何含义。
很直观，yi 就是实数（暂且把 fp32 看作实数）空间中的点，而 zi 就是其最接近的格点（坐标均为整数的点），而 ei 就是两者的距离。
那么经过这样的预处理后，我们有了 N 个 yi，N 个 zi 和 N 个 ei，分别使用 fp32、int8 和 fp32 表达，占用 d*4*N 字节、d*1*N 字节和 4*N 字节。 当给定一个 x 时，先计算 x 到每一个 zi 的距离，记作 bi。这里需要强调两点：
-
x 是用户传入的、未经离散化的、使用 fp32 表达的原始向量；
-
zi 的每一维 int8 被依次读入寄存器后，再通过 CPU 指令在寄存器中转成 fp32，与 x 的每一维 fp32 计算差的平方，进行累加，最后开方。
因此，从内存到 CPU 的总线上传输的都是 int8，而计算的结果是 fp32，即 x 到 zi 的精确距离。把 bi 减去 ei，得到 Li。至此，搜索的第一步可以用数学语言表达：

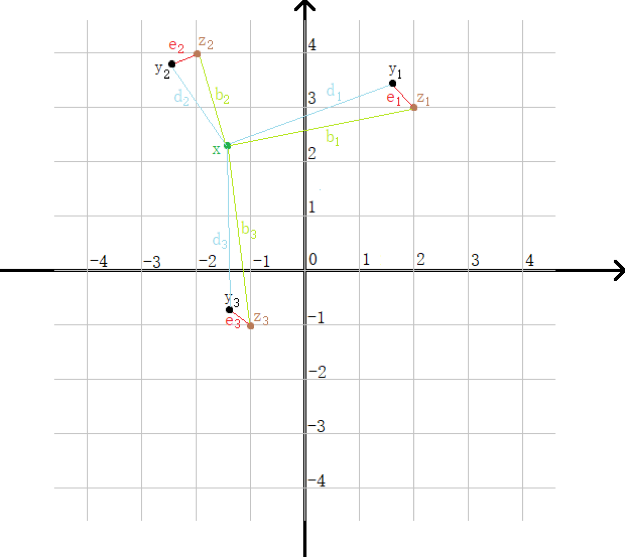

把 x 到yi 的精确距离记作 di，那么 Li 是 di 的下界。为什么呢？看下图：
图中的绿线即为 bi = |x − zi| ，是 x 到 zi 的精确距离。红线为 ei = |yi − zi| ，是 yi 到 zi 的精确距离。根据三角不等式，|x − yi| ≥ |x − zi| − |yi − zi| ，因此有 di ≥ bi − ei = Li 。至此，我们使用离散化后的数据得到了 N 个 Li。
3. 最简单的提炼
如何根据 Li 来得到最小的 K 个 di 呢？这就是整个方法的第二步——提炼（Refine）。
先来看一个生活中的例子。有 100 个运动员赛跑，选出前三名。终点处的裁判手里有个秒表，每一个运动员到达终点线，裁判都会掐表来记录时间。由于裁判是人，存在几毫秒的反应时间，因此第 i 个运动员过线的客观时间 Ti，与秒表记录下的测量时间 ti 之间存在误差。但是，ti 与 Ti 之间存在非常大的正相关性，如果 ti 远比 tj 小，那么几乎可以断定 Ti 比 Tj 小。只有在 ti 和 tj 都比较小且很接近时（比如第三名、第四名几乎同时过线），才需要调取录像来获取 Ti 和 Tj 再进行比较。这个例子很直观地表达了提炼的思路——通过估算距离就能排除掉绝大部分不可能入选 topK 的点，而在剩余的少数可能入选 topK 的点中使用精确距离进行最后的筛选。
这里，我们选用 Li 作为估算距离进行提炼。为什么不选 bi 呢？后续算法会展现 Li 的妙用。
既然是最简单情况，这里的提炼算法也是力求最容易理解的，只为讲清数学原理，在性能上并不是最优的，后续会给出更优化的实现方法。
首先，将 N 个 i 与 Li 打包成(i,Li)这样的元组，并且按照 Li 从小到大排序，把排好序的元组数组记作 S。比如 S = [ (14,21.5),(31,25.2),(16,33,7), ...]，含义即为 到 x 的距离至少为 21.5，到 x 的距离至少为25.2，到 x 的距离至少为 33.7……
然后，初始化一个最大堆 topK。topK 的最大容量为 K，往里面丢入若干个(label, distance)，只会保留最多 K 个 distance 最小的(label, distance)。并且把 topK 的门槛值记为 T（当 topK 中的项数小于 K 时，T 为+∞，否则 T 为 topK 中最大的 distance）。T 的数学含义为：如果试图丢入(label, distance)，而 distance>=T，那么(label, distance)不可能成为 topK 其中一项。
for (label, lower_bound) in S: if lower_bound >=topK.T: break distance = |x -y[label]| topK += (label,distance)
代码依次遍历 S 中的每一对(label, lower_bound)，如果 lower_bound 不小于 topK 的门槛值，那么算法终止，此时的 topK 即为所求。否则，计算 x 与 yi 的精确距离 distance，并且把(label, distance)丢入 topK 中。
代码非常简单。但是，为什么代码第 2 行的判断可以确保当前的 topK 就是最后的结果呢？
我们知道，S 是根据(i, Li)中的 Li 从小到大排序的，如果其中第 i 项满足Si. lower_bound ≥ topK. T ，那么第 i 项后续的任一项都大于 T，即：
Sj.lower_bound≥Si.lower_bound≥topK.T,∀j≥i
dSj.label ≥Sj.lower_bound
所以，一旦代码第 2 行的判断成立，那么 S 中后续的所有 yi 都不可能入选 topK。
计算 N 个 Li 时，顺序访问了 N 个 zi 和 ei，共 d*1*N+4*N 字节。而提炼过程中，只需要访问 Li 最小的 M 个 yi，共 d*4*M 字节。一次查询的内存访问量，从 d*4*N 字节变成了 d*N+4*N+d*4*M 字节。经验上，M 大约在 K 到 4*K 之间（因不同数据集而异）。以 SIFT1M 数据集(d=128)、K=100 为例，内存访问量从 128*4*1M=512MB 降 到 128*1M+4*1M+128*4*4*100≈132MB 。事实上，计算 Li 的过程中，因为需要在寄存器中把 int8 转回 fp32 ，所以计算指令反而变多了。但是由于 Flat 类算法瓶颈几乎完全在内存访问上，因此以增加 CPU 指令为代价来换内存带宽的降低，是非常值得的。至此，离散与提炼的加速原理已经明了了。
4. 基于 heap 的提炼
提炼步骤中有一个明显可以优化的地方，即对 N 个 Li 排序。上文提到，S 中只有前 M 项会被访问，而 M 通常远小于 N。算法只要求前 M 项按照 Li 排序即可，而之后的 N-M 项既然都不会被访问，那么花费大部分 CPU 时间排序后 N-M 项就很不划算。
改进方法是使用堆（优先队列同理）。如果把 N 个 (i, Li) 放入最小堆中，每次从中取出一个当前 L 最小的 (i, Li) ，那么就可以避免完全排序。用伪代码表述就是：
min_heap = build_min_heap ((1, L[1]), (2, L[2]), ... , (N, L[N]))while True: (label, lower_bound) = min_heap.pop() if lower_bound >= topK.T: break distance = |x - y[label]| topK += (label, distance)
建堆过程复杂度是 O(N)，进行 M 次取出操作复杂度是 O(M*logN)，加起来就是 O(N+MlogN)，比原本的完全排序的 O(NlogN) 的复杂度要低很多。
5. 基于 nth_element 的提炼
仔细观察，会发现基于最小堆的提炼仍然不是最优的。在提炼过程中，后 N-M 完全不需要排序，然而堆算法会建堆，尽管不是完全排序，但是会调整至小根二叉树的结构，可以看作一种“浅排序“，也就是仍然浪费了不必要的 CPU 时间。

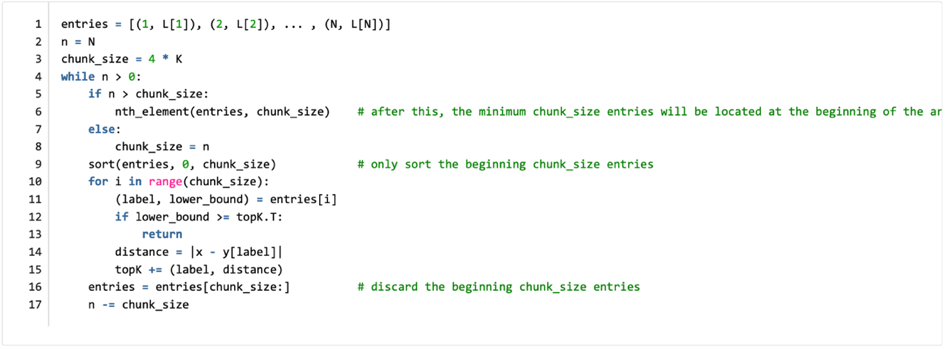

既然经验上 M 大约为 K 到 4K，那么是否可以使用 nth_element 算法把 N 个项中最小的 4K 个项取到数组最开头处，然后只对这 4K 个项做完全排序呢？如果很不巧，遍历完这 4K 个仍然无法结束算法，那么就继续从剩下的 N-4K 个项中抽取出 4K 个……如此循环。算法用伪代码表示如下：
6. 使用线性变化的离散化
上文中，我们假定 yi 的每一维都落在 int8 的表达访问之内，因此离散化操作只是将浮点数近似到最接近的整数。但是，如果 yi 的各个维度的取值区间很大呢，比如[-10000, 10000)？或者不是关于原点对称的，比如[0, 10000)？这个时候，我们需要利用欧几里得距离的两个特性：
-
-
所有的维度同时做相同比例的线性缩放，则两点之间的距离也被按该比例缩放。
这两点都很直观，当然，如果需要数学证明也非常容易。
因此，对于一个超出 int8 表达范围的空间，先对每一个维度分别使用一个恰当的偏置，把取值区间平移到关于原点对称。之后选取一个恰当的比例，把每个维度做一个缩放，使得每一维都落入 int8 的表达范围。该操作用数学语言表达就是：
实际操作中，对于每一个加入的 yi，都先通过线性变换得到 yi'，然后对 yi' 做离散化得到 zi 和 ei。
搜索时，对于用户给定的 x，也要先执行 x′ = kx + b ，将 x 映射到 int8 空间中。之后计算 Li 的过程中使用 x'、zi 和 ei 作为参数。需要注意的时候，最后 Li 需要除以 k。搜索的第一步用数学语言表达为：
![]()
由于后续的提炼过程中，计算的精确距离都是基于原始空间的，所以需要将 Li 除以 k，映射回原始空间中去。
7. 使用残差的离散化

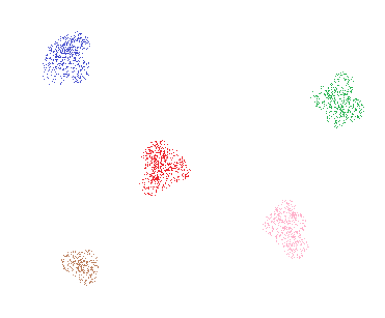

真实的数据集往往有一定的聚类特征，很可能表现为下图所示的样子：
这样的聚类特征会导致上文中的离散化方法产生较大的信息损失。比如，上图中的所有绿色点可能都被离散化到了(100, 80)这个格点上，或者附近少数几个格点上。那么搜索时，Li 就过于“粗糙”，点与点之间的区分度不大，以至于不能高效地提炼。
在 ANN 算法中，IVF 类算法特别适用于这种具有聚类特征的数据集。IVF 算法在构建索引时，将原始数据聚类成 nlist 个类（每个类的聚类中心记作 Ci)，每个点属于其中一个类。当给定一个待搜索的 x 时，找到距离 x 最近的 nprobe 个 Ci，在这 nprobe 个聚类中的点中执行暴力搜索。IVF 算法利用了聚类特征大幅减少了候选集的大小（原本的 nprobe/nlist），从而牺牲一定精度来换取性能的大幅提升。
基于 IVF 算法，离散化操作可以进一步优化。对于每一个 yi，假设其所在聚类的中心点为 Cy 。使用 ri = yi − Cy ，即 yi 的残差作为“基于线性变换的离散化”的输入，得到 zi 与 ei。该过程的数学本质是，以每个聚类中心为原点建立一个坐标系，在该“局部坐标系”中对属于该聚类的点做离散化。如此即可解决信息损失的问题。
当给定 x 时，按照 IVF 算法找出最近的 nprobe 个聚类。对于每一个聚类，计算 x 的残差 q = x − Cx ，然后在该聚类中计算 Li。该操作本质上就是把 x 分别映射到每一个“局部坐标系”中计算距离下界。
8. 使用 bfp16 应对出界点
上文中所有的讨论，都是基于一个假设：向量的取值范围都是有界的。在有界的情况下，可以通过线性变换的方法将向量映射到 int8 的表达范围中。但是，如果：
-
-
绝大多数向量都落在某个有限范围内，可是极少数向量远远地出界。
第二种情况中，如果选用绝大多数向量所在的那个有限范围，就不得不剔除那些出界的向量。而如果为了这极少数的向量而扩大取值范围，就会使得离散化的信息损失变大，从而降低提炼效率。

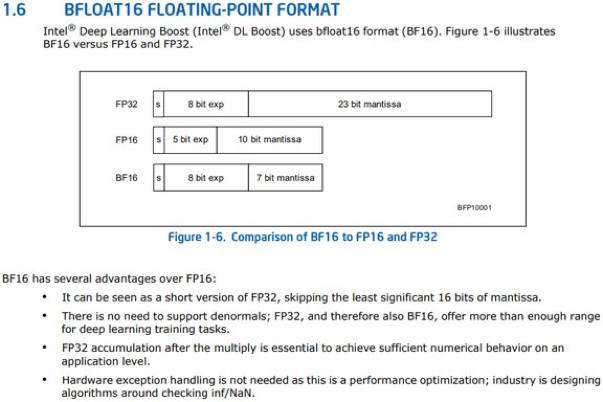

这两种情况，都可以利用 bfp16 来离散化。fp32 使用最高位表达符号，之后的 8 位表达指数，最低的 23 位表达小数部分。而 bfp16 的符号位、指数位与 fp32 相同，唯一的区别是只使用 7 位来表达小数。
bfp16 拥有与 fp32 一样的非常宽阔的表达范围，只是精度会更低。把 fp32变成 bfp16 的过程，其实就是把一个 23 位小数保留到一个 7 位小数（当然，这里的小数是指二进制中的概念）。使用 bfp16之后，由于带宽可以降低到原本的一半，因此性能仍然有明显提升（接近原本的两倍）。
在上述的第一种情况中，可以全部使用 bfp16 做离散化，虽然性能不及使用 int8，但是性能提升到接近两倍仍然非常有诱惑力。
而在上述的第二种情况中，可以混合使用 int8 和 bfp16，即绝大多数能够落入有限范围的向量，使用 int8 做离散化，而少部分“出界”的向量，使用bfp16 做离散化。这样，即能够享受到 int8 的性能，又能保证"出界点"也被正确处理。
9. 实测性能

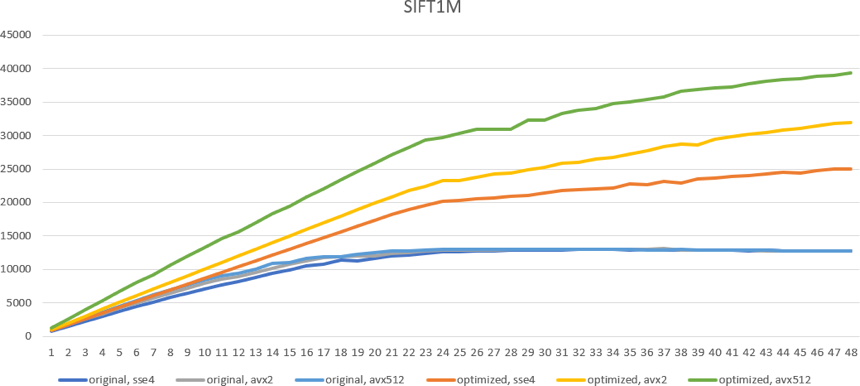

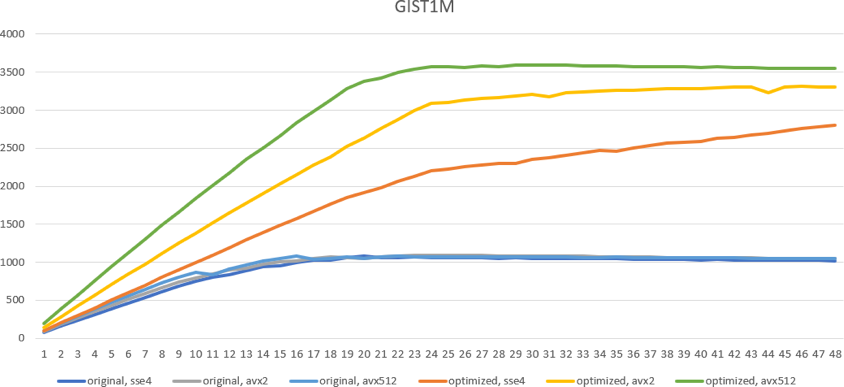

测试平台为 Intel(R) Xeon(R) Platinum 8268 CPU @ 2.90GHz，单个 socket 上 6 个内存通道全部插满了内存条。选用的算法是 IVF1024,Flat (nprobe=20)，测试数据集分别为 SIFT1M、GIST1M。测试结果如下：
横坐标为执行搜索的线程数。由于 8268 单 socket 有 24 个物理核心，48 个超线程，因此线程数从 1 逐渐增加到 48。图中共用 6 条线，深蓝色线、灰色现和浅蓝色线分别是原始的 IVF1024, Flat 算法在使用 SSE4 、 AVX2 和 AVX-512 时的总吞吐量（ QPS ，即 query per second ），而橙色线、黄色线和绿色线分别是优化后 IVF1024, Flat 算法在使用 SSE4 、 AVX2 和 AVX-512 时的总吞吐量。观察这六条线的走势，可以得出如下结论：
-
对于原始算法，随着线程数的增加，QPS 很快就触顶，不再增加；
-
对于原始算法，更先进的计算指令集几乎发挥不了优势；
-
对于优化后的算法，随着线程数增加，总吞吐量逐步上升，最多能达到 3~3.5 倍的性能；
-
对于优化后的算法，更先进的计算指令集可以充分发挥优势。
很显然，优化后的算法缓解了内存带宽瓶颈问题，使得多核平台与先进的向量化指令集可以充分发挥性能优势。事实上，对于 SIFT1M 数据集，原始算法需要的内存带宽高达 91GB/s，而优化后的算法仅需要 20GB/s，这使得使用 DCPMM 等廉价存储器来降低内存采购成本成为可能。
