二维码是什么，草料二维码是什么，我就不细说了，应该进来这篇文章的同学都知道的。这里我就直入正题，介绍怎么实现超强自定义能力的二维码能力怎么来实现？

先来个最简单的效果预览：

最终产出了一个 G2Plot 的扩展包 G2Plot-QRCode，欢迎试用和 star。

原理

G2Plot 是一个可视化通用图表库，所以这里的原理是以一个图表的思路去看二维码是什么？几个点：

1. 二维码本质其实是一个简化的色块图

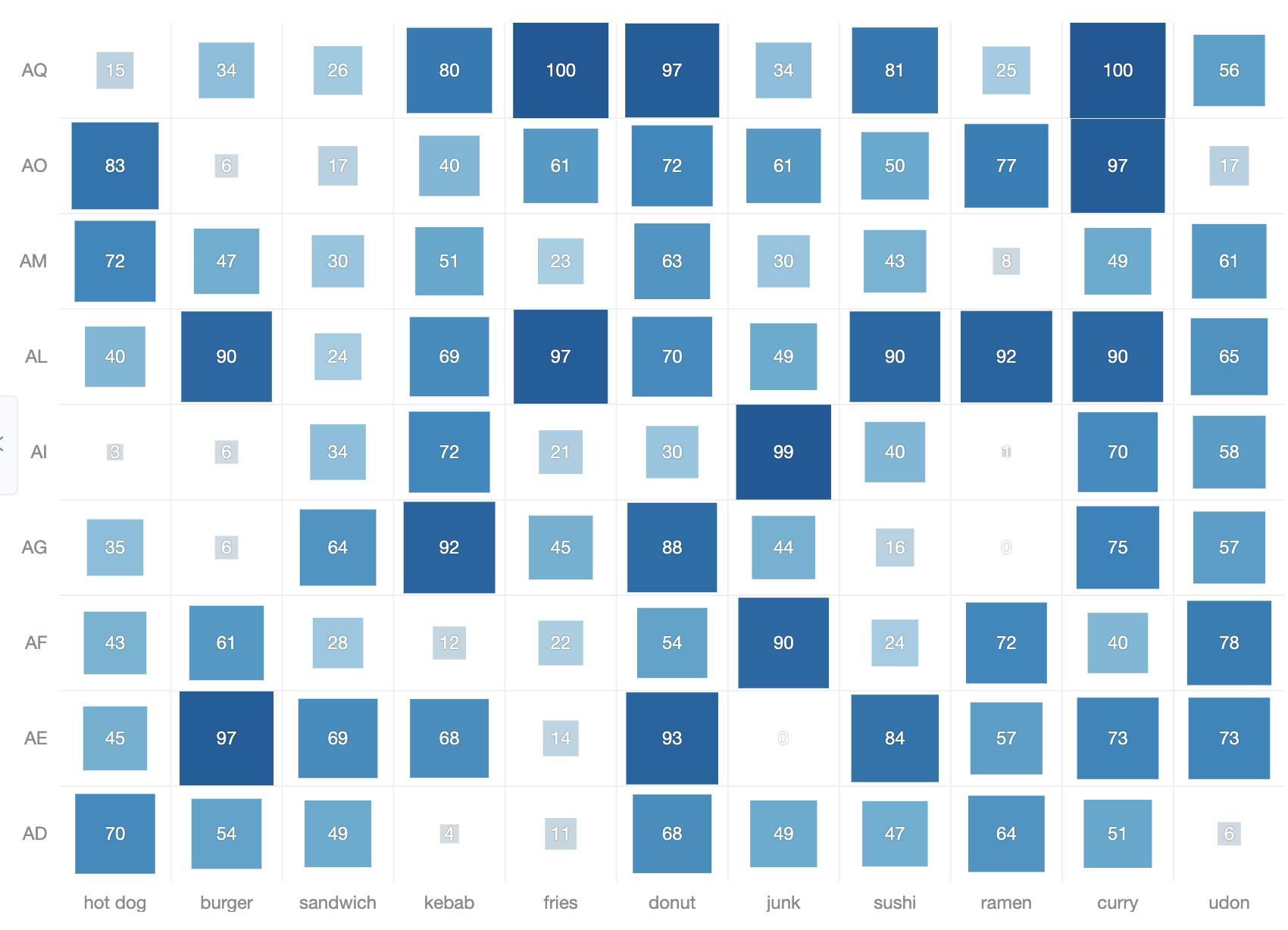

色块图可以看出数据在 x y 位置上的热力情况。

二维码在色块图的基础上，需要处理：

• x轴，y轴全部隐藏
• 色块大小直接填充单元格
• 色块的颜色根据位置 i j 来填充

2. 二维码数据是一个数组，其中包含有 i j 索引位置

通过 i j 索引来唯一确定一个单元格，然后单元格具体是什么颜色，需要看二维码的原理结构。

这里我们需要处理的是三个：

• 前景还是背景，一般情况下前景是黑色、背景是白色。
• 是否是 detection position 元素？
• 是三个 detection position 哪一个？

3. 中心图标对于 G2Plot 来说其实是一个中心的辅助元素（annotation）

这个就更容易了， G2 的 annotation 可以直接绘制一个 image 类型的 annotation。

实现

• **了解一下 G2Plot **扩展包的开发方式

• 生成二维码的 pixel 数据

二维码的协议解析和生成模块非常多，我们就不重复造轮子了，直接使用社区的东西。

import qrcode from 'qrcode-generator';

const qr = qrcode(typeNumber, correctLevel);
qr.addData(data);
qr.make();

这个就可以获取一个二维数组，数组的每一个元素，只有一个信息，isDark。其实就是标记前景还是背景单元格。

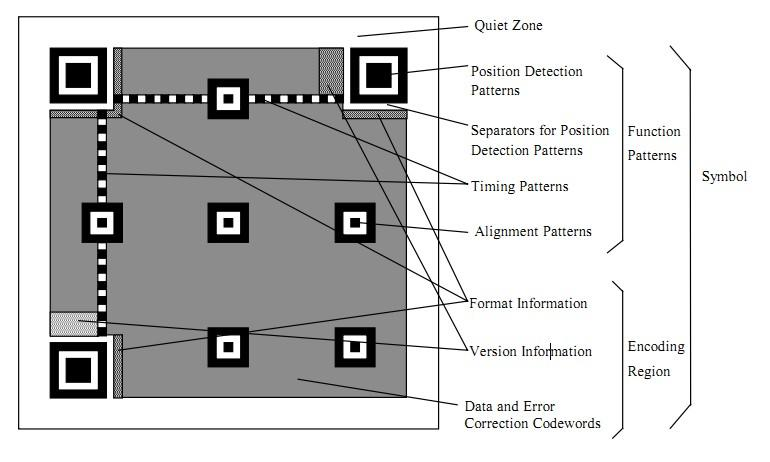

• 二维码的 pixel 数据识别 detection

基于上述的数据，以及二维码的编码协议，我们可以去实现别出 detection，以及 detection 的左上、右上、左下方位。

原理是 detection 的大小是固定的 7 * 7 的矩阵，然后位置在左上、右上、左下，结合二维码的 pixel count 即可进行解析，这里不贴源码了，具体可以看这里。

最后产出的数据结构为：

export type PixelData = {
  i: number;
  j: number;
  isBackground: boolean;
  isForeground: boolean;
  detection: 'inner' | 'middle' | 'outer';
  detectionPosition: 'tl' | 'tr' | 'bl';
};

• 基于 G2Plot 扩展机制生成色块图

整理使用 G2 图形语法绘制图表。

chart
  .polygon()
  .position('i*j')
  .color('isForeground', (v: boolean) => {
    return v ? foregroundColor : backgroundColor;
  })
  .style(
    'i*j*isForeground*isBackground*detection*detectionPosition',
    (i, j, isForeground, isBackground, detection, detectionPosition) => {
      return typeof pixelStyle === 'function'
        ? pixelStyle({ i, j, isForeground, isBackground, detection, detectionPosition })
      : {};
    },
);

这里处理了几个事情：

1. 绘制矩形色块图
2. 映射前景背景颜色
3. 实现根据 i j 像素级别的样式设置

• icon 实现

icon 其实就是在图表画布的最中间，绘制一个 image，并且可以指定宽高，image 地址。

chart.annotation().shape({
  render: (container) => {
    container.addShape('image', {
      attrs: {
        // 中心位置
        x: (width - imageWdith) / 2,
        y: (height - imageHeight) / 2,
        // 宽高
        width: imageWdith,
        height: imageHeight,
        // 图片地址
        img: image,
      },
    });
  },
});

使用

> 如何使用放到最后。因为 G2Plot-QRCode 是 G2Plot 的一个扩展包，所以使用方式上和 G2Plot 内置图表的使用完全一致。

import { G2Plot } from '@antv/g2plot';
import { adaptor, defaultOptions } from 'g2plot-qrcode';

const qr = new G2Plot('container', {
  // 二维码文本
  data: 'Hello, g2plot qrcode!',
  // 间距
  padding: 8,
  // 宽高
  width: 120,
  height: 120,
  // 背景前景颜色
  backgroundColor: 'white',
  foregroundColor: 'black',
  typeNumber: 0,
  correctLevel: 'H', // L M H Q
  // 样式自定义
  pixelStyle: (pixelData) => ({}),
}, adaptor, defaultOptions);

qr.render();

后续规划

二维码库那么多，基于 G2Plot 做二维码带来的好处在于：

1. 每个单元格的色块样式，可以多种多样，随意自定义
2. 二维码的出场、更新动画可以非常炫酷
3. 二维码不再是静态的图片，而是可以进行动态交互的

以上也是后续的规划内容，欢迎有兴趣的同学来搞。全部代码在这里，它依赖的 G2Plot 也欢迎 star 和使用。
