Curve ChunkServer的CPU瓶颈问题
Curve是网易数帆开源的新一代分布式存储系统，具有高性能、高可用、高可靠的特点，可作为多种存储场景的底层存储，包括块存储、对象存储、云原生数据库、EC等。
对于分布式块存储系统来说，IOPS是最重要的一个性能指标。从Curve目前的性能测试情况看，读IOPS瓶颈在Client端——对于6个存储节点的集群，单个Client节点读IOPS接近30万，两个Client节点读IOPS接近60万。而Curve的写IOPS还有一定提升空间——对于6个存储节点的集群，IOPS只能达到26万~28万，而ChunkServer节点CPU使用率接近100%，而底层SSD的使用率则不到90%。因此，随机写IOPS场景是Curve的一个优化重点。
在测试环境A 中部署Curve（具体配置见附录1），在Client节点创建10个卷，进行4KB随机写测试。结果显示，写IOPS约为13.5万，而此时ChunkServer节点的CPU使用率接近100%，而所有SSD的使用率平均不到85%。
![]()
这表明，ChunkServer端CPU成为性能瓶颈。考虑到目前测试环境的SSD配置较低，若使用高性能NVME SSD，其IOPS可能比现有SSD高一个数量级，届时CPU性能瓶颈将更为严重。因此，优化CPU性能，释放SSD的I/O能力，是Curve性能优化的一个重要方向。本文围绕Curve的CPU性能优化进行了一些探索和实践。
CPU性能优化方法
在进行CPU性能优化之前，我们必须进行性能测量，对CPU性能进行量化分析，从而有的放矢，针对性优化。
先回顾下CPU的基本工作原理：现代CPU都是多核心架构，软件需要以进程或线程的方式在CPU核心上运行。操作系统会将每个CPU核心的运行时间划分为毫秒级的时间片，然后通过调度算法为每个时间片选择一个就绪的线程执行。时间片结束或者运行的线程需要等待资源（I/O, 锁，条件变量等），操作系统就会进行上下文切换，将对应的CPU核心分配给另一个就绪的线程。
因此，我们可以从线程和CPU两种视角去测量CPU性能。
- 从线程视角，我们可以测量软件线程的CPU时间开销，定位CPU时间开销较大的模块或函数，进行重点优化，这也是一种常用的定位方法；另外，还可以测量线程等待锁的时间，判断是否有不合理的锁竞争影响软件运行效率；而线程等待I/O、条件变量等资源的情况，一般可以从设计和代码层面进行梳理分析，本文不再赘述。
- 从CPU视角，我们可以从外部测量CPU使用率和上下文切换频率，判断CPU时间是否被充分利用（这方面的知识大家都耳熟能详，而Curve在这方面也没有明显问题，因此本文不再赘述）；还可以从内部测量CPU微指令运行效率，分析CPU运算单元是否被充分利用，这需要采集CPU内置PMU（Performance Monitoring Unit，性能监控单元）的监控数据，并使用专门的分析方法，从而定位CPU运行的瓶颈。
下文将从这两个角度，分别对Curve的CPU性能进行测量和优化。
Curve的线程级性能分析
线程级CPU性能分析可以从三个方面进行：
- 自上而下的CPU时间分析，即按照软件调用关系，从主函数到各子函数，一层层分解和剖析CPU时间。这样可以大体区分各模块、函数的CPU时间占比，从而确定CPU时间开销最大或者超出预期的模块或函数，为下一步深入分析提供参考。
- 自下而上的CPU时间分析，即按照函数的被调用关系，从最底层子函数向上，一层层追溯各调用分支的CPU时间占比。这种方式可以定位出被多个父函数调用，其总运行时间异常大的函数。
- 线程等待时间分析，上面两方面都是关注的线程在CPU上运行的时间，属于on-CPU分析；线程等待时间分析则关注线程因为等待资源而没有在CPU上运行的时间，属于off-CPU分析。线程可能因为I/O、条件变量等资源未就绪而等待，也可能因为资源竞争（比如锁）而等待，前者一般属于正常情况，而后者需要重点关注。
下面在测试环境B（见附录2）进行4KB随机写测试，然后分别从这三个方面对curve进行CPU性能分析实践。
软件配置如下：
代码版本：d29c4991 （略新于v1.1-beta）
chunkserver数量：每节点20个chunkserver
copyset数量：4000个（测试前已确保leader均衡，range <= 2）
用户卷数量：10个
用户卷大小：30GB
4k随机写IOPS：234k
自上而下的CPU时间分析
使用vtune采集ChunkServer进程的threading数据：
vtune -c threading -target-pid=pidof curve-chunkserver | awk '{print $1}' -duration 50

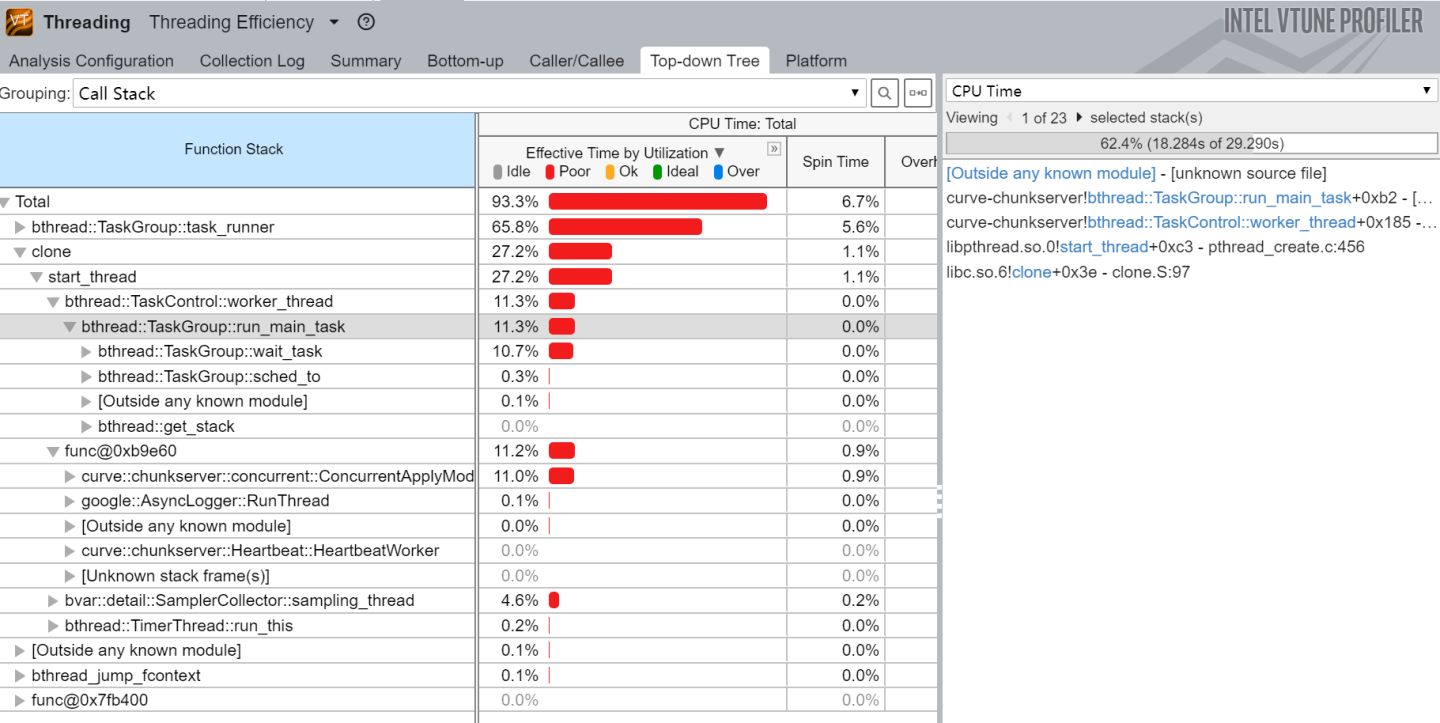

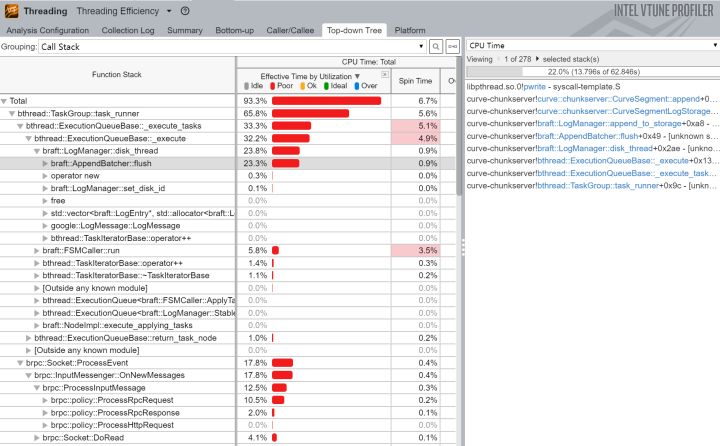

结果显示：
- braft日志落盘部分的CPU时间占比最大，超过23%，最值得关注；
- brpc模块的CPU时间占比17.8%；
- bthread的work_thread函数CPU时间占比11.3%，偏高；
- ChunkServer并发控制层（大部分为写数据开销）的CPU时间占比11.2%；
- bvar的sampling_thread函数的CPU时间占比4%，超出预期。
![]()
![]()
小结：
- braft日志落盘与并发控制层落盘的CPU开销达到整个进程的近三分之一，考虑后续通过异步改造等方式进行优化；
- bthread个别函数的CPU时间偏大，需要关注；
- bvar个别函数的CPU占用比较异常，需要定位。
自下而上的CPU时间分析

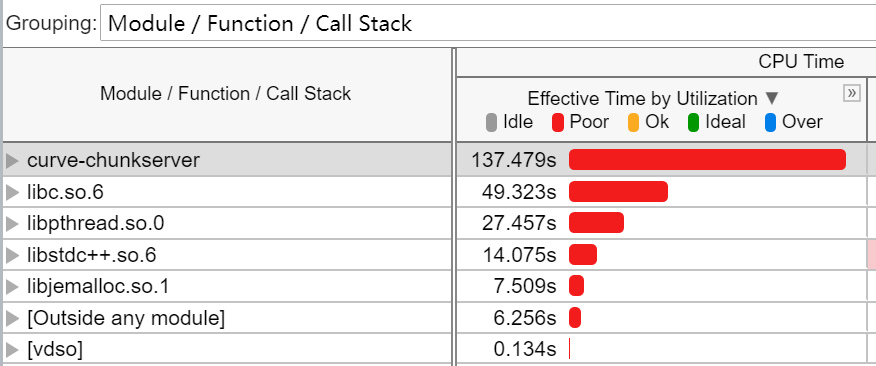

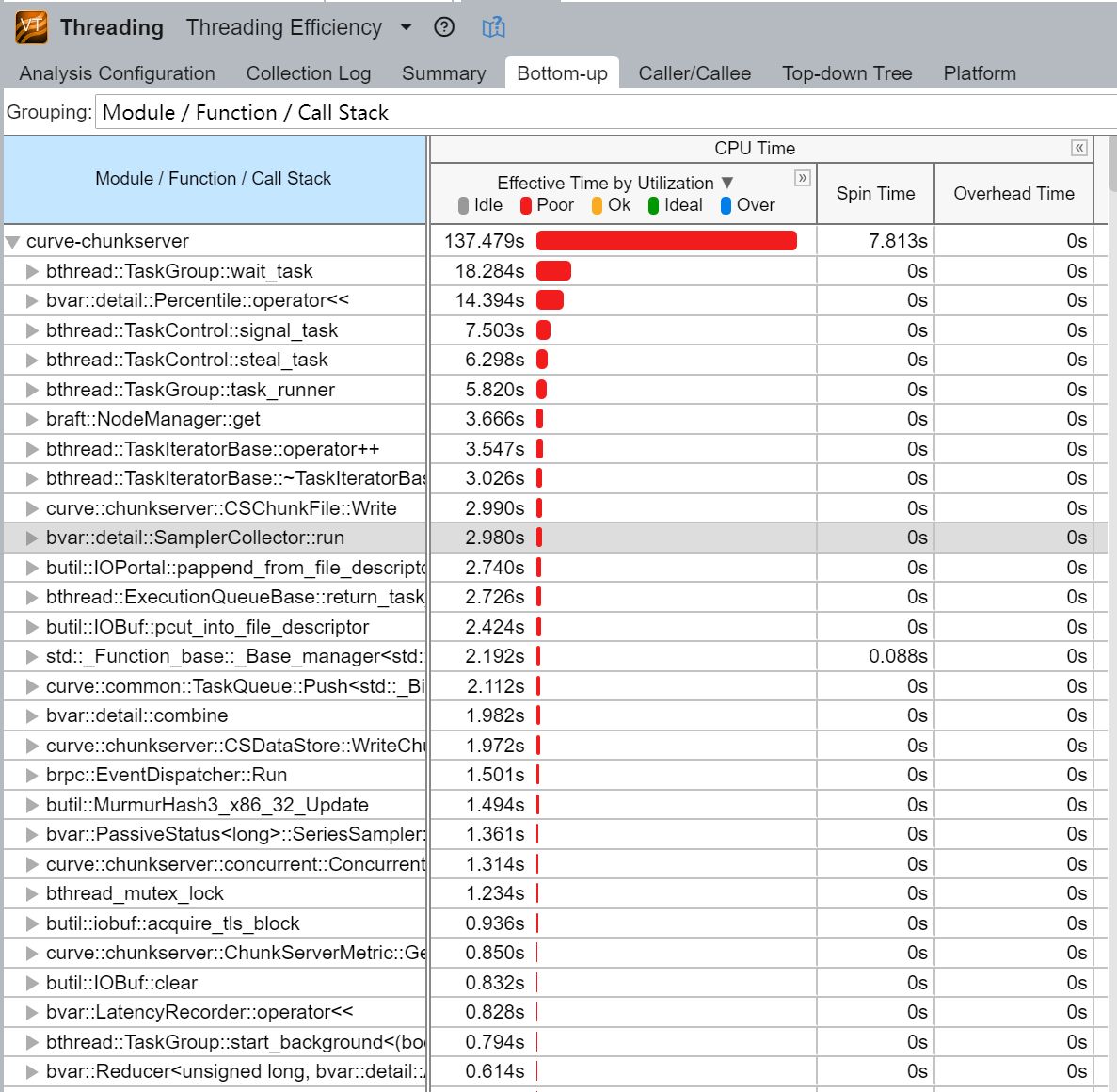

对上述测试数据，使用vtune进行自下而上的CPU分析，其测量结果如下所示：
![]()
![]()
可以得到以下信息：
- ChunkServer自身代码耗时137秒，除此之外，其调用的外部lib库共耗时约99秒。
- bthread模块有6个函数的CPU时间开销名列前茅，累计有44秒，占比很大，需要特别关注。
- 另外，bvar模块有6个函数的CPU时间上榜，累计有22秒，对于一个维护监控指标的工具，这个开销是过大了，需要定位分析。
对于bthread CPU开销较大的问题，Curve团队从其它方面进行了测试优化，写IOPS最多可提升约20%，具体情况就不在这里展开讨论了。
对于bvar模块CPU开销过大的问题，我们进行了测试分析。在代码中去除braft、brpc模块中几个耗时较长的bvar操作语句后，IOPS从236k提升到246k，提升了4%。
可见bvar确实对性能产生了影响，但我们对bvar监控指标的预期是性能下降低于5%，这样的影响可以接受。因此，我们暂不对bvar部分进行优化改动，但会对bvar指标的使用进行规范，包括增加监控开关，去除多余的监控指标，及控制新指标的增加等。
线程等锁时间分析
因vtune多次测试未采集到线程wait time相关数据，我们使用brpc内置的contention profiler组件，分析花在等待锁上的时间及发生等待的函数[1]。
在测试环境A中（见附录1）进行随机写测试，同时打开brpc服务的web页面，点击contention选项卡，触发contention profiler。（为确保测试结果稳定，总测试时间被修改为30s）

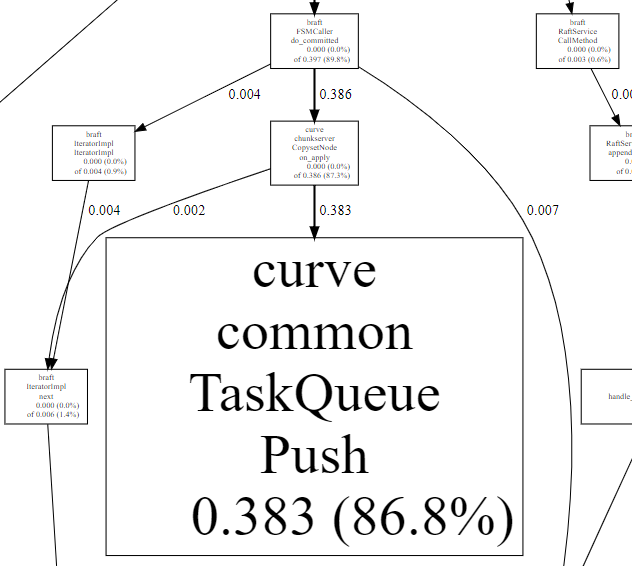

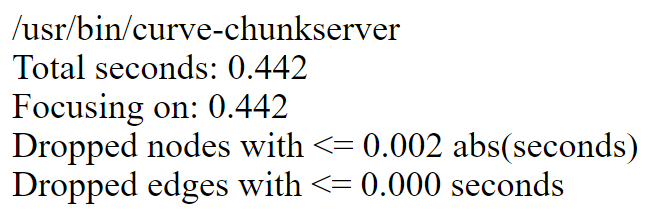

测量结果如下所示：
![]()
![]()
在30秒的采集时间内，ChunkServer等待锁的总时间为0.442秒，比例很小。
其中，curve::common::TaskQueue::Push等待锁的时间占比**86.8%，**这也符合并发控制层的逻辑。
因此，ChunkServer进程在等待锁方面很正常，不需要关注。
CPU微指令运行效率的测量方法TMAM
本节主要介绍CPU微指令运行效率的测量方法。首先，简单介绍下CPU的微指令和流水线的概念。操作系统提交给CPU的指令，会被CPU分解为若干条微指令（uOp），并在内部以流水线的方式调度执行。一般来说，CPU 流水线在概念上分为两部分，即前端（Front-end）和后端（Back-end）。Front-end 负责获取程序代码指令，并将其解码为一个或多个称为微操作（uOps）的底层硬件指令，并发送到后端。Back-end 负责监控 uOp 的数据何时可用，并在可用的执行单元中执行 uOp。 uOp 执行的完成称为退役（Retirement），uOp 的执行结果提交并反馈到架构状态（CPU 寄存器或写回内存）。

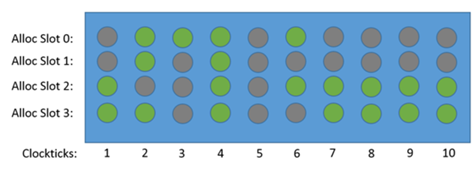

我们可以用流水线槽（pipeline slot）代表处理一个 uOp 所需的硬件资源。在最近的英特尔微体系结构上，流水线的 Front-end 每个 CPU 周期可以分配4个 uOps ，而 Back-end 可以在每个周期中退役4个 uOps。在每个 CPU 周期中，pipeline slot 可以是空的或者被 uOp 填充。 如果在一个 CPU 周期内某个 pipeline slot 是空的，称之为一次停顿（stall）。如果 CPU 经常停顿，系统性能肯定是受到影响的，如下图所示（绿色圆圈表示该流水线槽有微指令运行，灰色圆圈表示没有）：
![]()
由此可见，我们可以统计流水线槽的运行状态，以此衡量CPU微指令运行效率。
现代 CPU 大多具有性能监控单元（Performance Monitoring Unit, PMU)，用于统计系统中发生的特定硬件事件，例如缓存未命中（Cache Miss）或者分支预测错误（Branch Misprediction）等。同时，多个事件可以结合计算出一些高级指标，例如每指令周期数（CPI），缓存命中率等。一个特定的微体系架构可以通过 PMU 提供数百个事件。对于发现和解决特定的性能问题，我们很难从这数百个事件中挑选出那些真正有用的事件。 这需要我们深入了解微体系架构的设计和 PMU 规范，才能从原始事件数据中获取有用的信息。
Intel公司提出了自顶向下的微体系架构分析方法（Top-Down Microarchitecture Analysis Method, TMAM）,可以在乱序执行的内核中识别性能瓶颈。TMAM方法通过CPU内置的PMU数据，测量这些流水线槽的运行状态，从而确定cpu微指令运行效率的瓶颈，显示运行应用程序时 CPU 流水线的使用情况。（CPU微指令与TMAM相关背景内容主要摘自[2]和[3]）

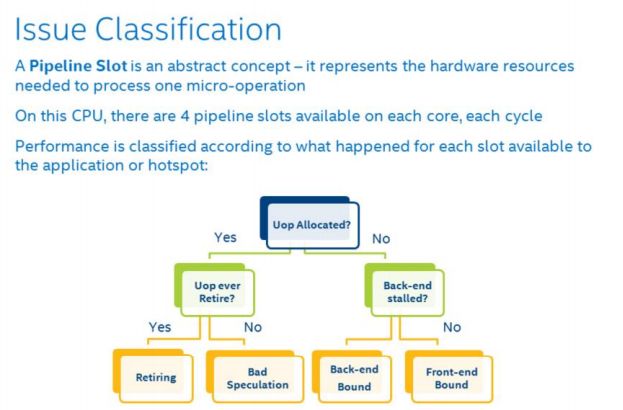

TMAM方法将CPU性能问题划分为4大类——FrontEnd Bound, BackEnd Bound，Retiring, Bad Speculation。每大类又可划分为1-3个层级的若干子类，我们只需利用相关工具按图索骥，即可一层层区分、细化cpu性能问题，直至最终确定影响最大的问题所在。最终目标是，将Retiring比例提升至最大。
![]()
这种自顶向下的分析框架的优点是一种结构化的方法，有选择地探索可能的性能瓶颈区域。 带有权重的层次化节点，使得我们能够将分析的重点放在确实重要的问题上，同时无视那些不重要的问题。例如，如果应用程序性能受到指令提取问题的严重影响， TMAM 将它分类为 Front-end Bound 这个大类。 用户或者工具可以向下探索并仅聚焦在 Front-end Bound 这个分类上，直到找到导致应用程序性能瓶颈的直接原因或一类原因。TMAM方法的具体问题分类及对应的优化方法可查询intel各cpu的优化指南（如Xeon E5 v3系列cpu的优化文档为[4]）
Intel VTune Profiler是一款全面的性能测量分析软件[5]，它可以从系统、线程、CPU微架构等多个角度测量和分析性能数据，其中CPU微架构部分就应用了TMAM方法。
TMAM在Curve的实践
在测试环境中，对curve进行4KB随机写，软件配置如下：
代码版本：d29c4991 （略新于v1.1-beta）
chunkserver数量：3个节点，每节点20个chunkserver
copyset数量：500个（测试前已确保leader均衡，range <= 2）
用户卷数量：10个
用户卷大小：30GB
4k随机写IOPS：129k

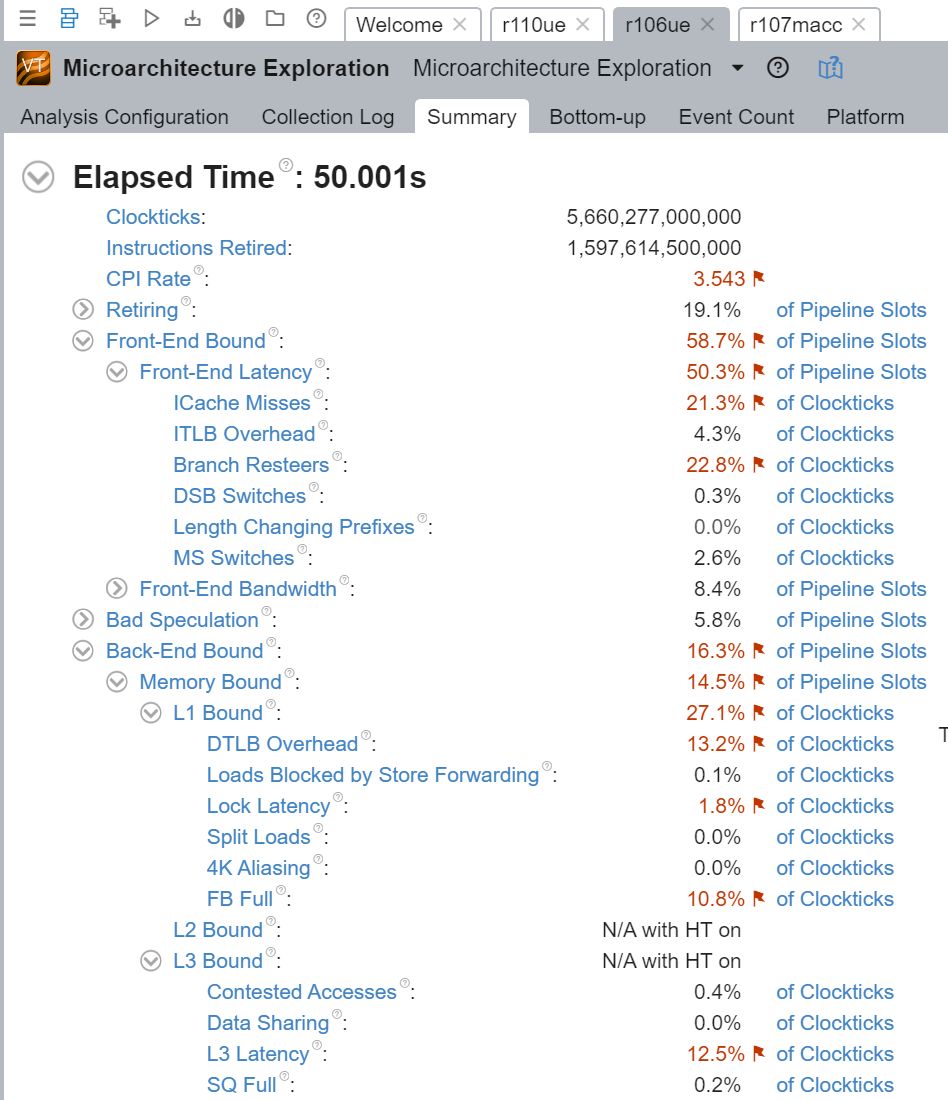

同时使用Intel VTune Profiler采集CPU微架构相关性能数据，结果如下图所示：
![]()
从上图中vtune的cpu微架构性能数据看，主要的cpu瓶颈在Frond-End Latency, 占比50.3%。参考intel的优化指南，可以实施的优化方法主要是编译优化，包括：
- PGO (profile-guided optimization) 编译优化
- -O3编译优化性能
- -Os/-O1优化代码尺寸。
- LTO链接时优化。
- march/mtune, 针对cpu指令集优化。
其中，PGO优化是指基于性能反馈的编译优化，它需要进行两轮编译[6]。第一轮编译完成后，会生成带profiler功能的可执行文件，将它部署到测试环境，按最常用的负载进行运行后，它会自动采集性能数据；然后将性能数据复制到编译环境中进行第二轮编译，即可得到优化后的可执行文件。
对curve分别应用这些优化方法，实测方法3相比默认的-O2优化，性能明显下降；而方法4的优化会导致编译失败，未能解决。因此，curve无法应用这两种优化。
实测单独进行-O3优化或PGO优化时，性能提升在-5%和5%之间，无提升。
最终结合-O3和PGO优化，及cpu指令集优化时，性能提升了7.7%（IOPS从129k提高到了139k）。
具体的编译优化选项为：
第一遍编译时gcc优化选项：
-O3 -march=core2 -mtune=haswell -fprofile-generate=/tmp/pgo
链接优化选项为-fprofile-generate=/tmp/pgo
第二遍编译时gcc优化选项：
-O3 -march=core2 -mtune=haswell -fprofile-use=/tmp/pgo -fprofile-correction
链接优化选项为-fprofile-use=/tmp/pgo
从vtune的微架构性能数据看，编译优化后cpu的pipeline slots的retiring比例从19.1%提升到了22.3%。
而Front-End Bound从58.7%降至47.3%，这证明编译优化确实缓解了Front-End Bound，提升了CPU执行效率。
![]()
总结
本文从线程的CPU运行时间与锁等待时间，以及CPU微指令运行效率等多个角度，对Curve ChunkServer的CPU瓶颈问题进行了测量分析和优化实践，结果如下：
- 从线程的CPU运行时间方面看，braft日志落盘与并发控制层落盘的CPU开销达到整个进程的近三分之一，考虑后续通过异步改造等方式进行优化；bthread组件CPU占比过高的问题，通过其它方法进行了优化，效果显著；bvar对性能影响不到5%，可以接受，后续将对bvar使用进行梳理和限制。
- 从线程的等锁时间看，ChunkServer主要是并发控制层有少量等锁情况，属于正常状态。
- 在CPU微指令运行效率方面，本文通过自顶向下的TMAM方法进行了分析，确定ChunkServer主要问题是Front-End Bound，并通过编译优化方法进行了优化，使IOPS提升了7.7%。
另外，Curve近期还有其它优化工作在进行，欢迎关注下一个版本v1.2，其性能会进一步显著提升。
附录1 测试环境A配置
client节点（1台）
双路Intel(R) Xeon(R) CPU E5-2680 v4 @ 2.40GHz
256GB内存
双10Gb网卡bond
mds和chunkserver节点（3台）
双路Intel(R) Xeon(R) CPU E5-2670 v3 @ 2.30GHz
256GB内存
双10Gb网卡bond
20个 SSD用于chunkserver服务（SATA3接口，型号分别为INTEL DC S3610和三星PM863a，标称写IOPS分别为27000和24000）
copyset总数量为500个
附录2 测试环境B配置
client节点（1台）
双路Intel(R) Xeon(R) CPU E5-2660 v4 @ 2.00GHz
256GB内存
双10Gb网卡bond
chunkserver节点（6台，其中3台部署了mds）
双路Intel(R) Xeon(R) CPU E5-2670 v3 @ 2.30GHz
384GB内存
双10Gb网卡bond
20个 SSD用于chunkserver服务（SATA3接口，型号是INTEL DC S3610标称写IOPS为27000）
copyset总数量为500个
作者简介
秦亦，网易数帆资深服务端开发工程师，计算机系统结构博士，专注于分布式存储领域；曾参与华为FusionStorage分支项目，独立攻关天玑数据PhegData X数据存储云平台的后端存储引擎，现为Curve团队核心开发。
