看图说话｜在ElasticSearch之下的故事

摘要

先自上而下，后自底向上的介绍ElasticSearch的底层工作原理，试图回答以下问题：

• 为什么我的搜索 *foo-bar* 无法匹配 foo-bar ？

• 为什么增加更多的文件会压缩索引（Index）？

• 为什么ElasticSearch占用很多内存？

版本

elasticsearch版本: elasticsearch-2.2.0

内容

图解ElasticSearch

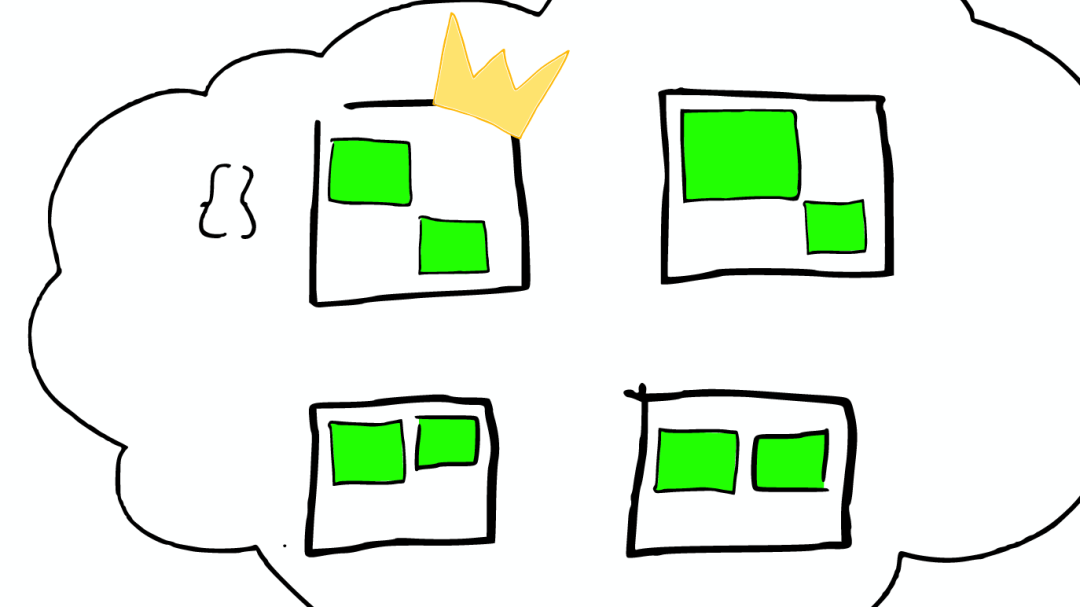

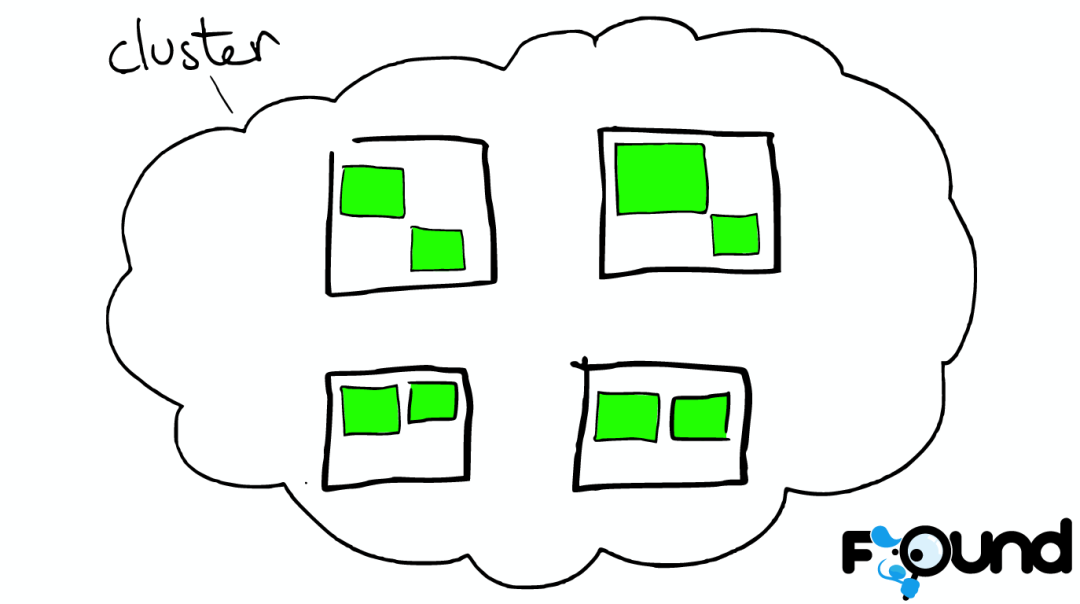

云上的集群

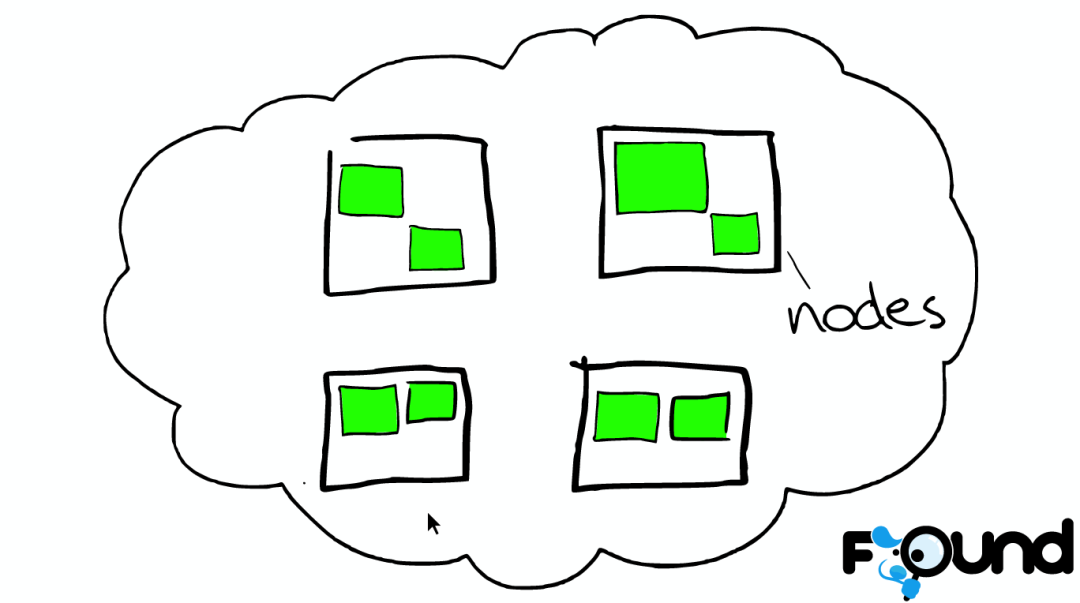

集群里的盒子

云里面的每个白色正方形的盒子代表一个节点——Node。

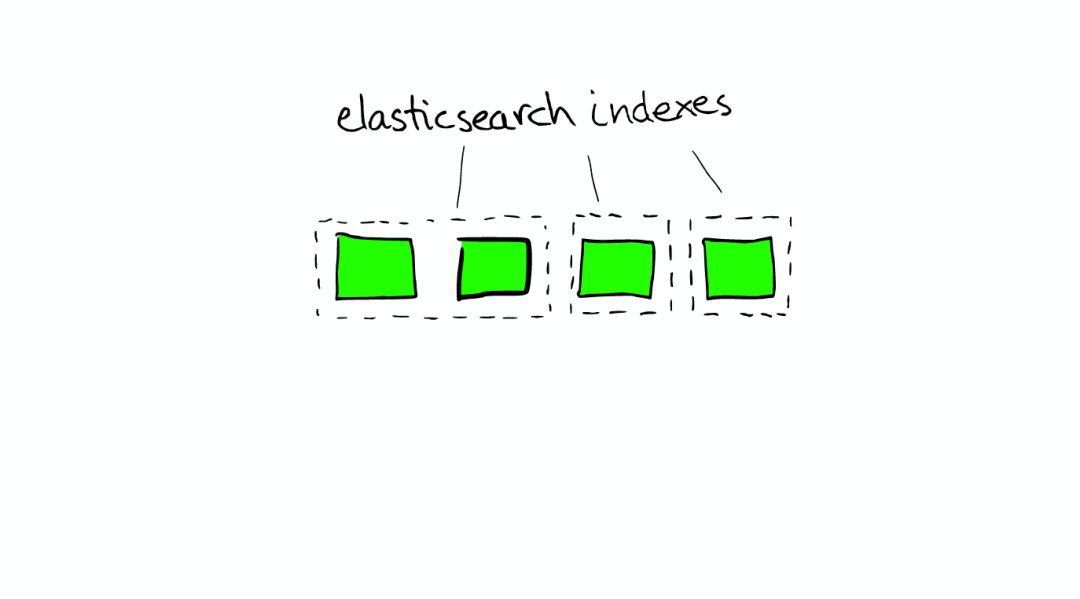

节点之间

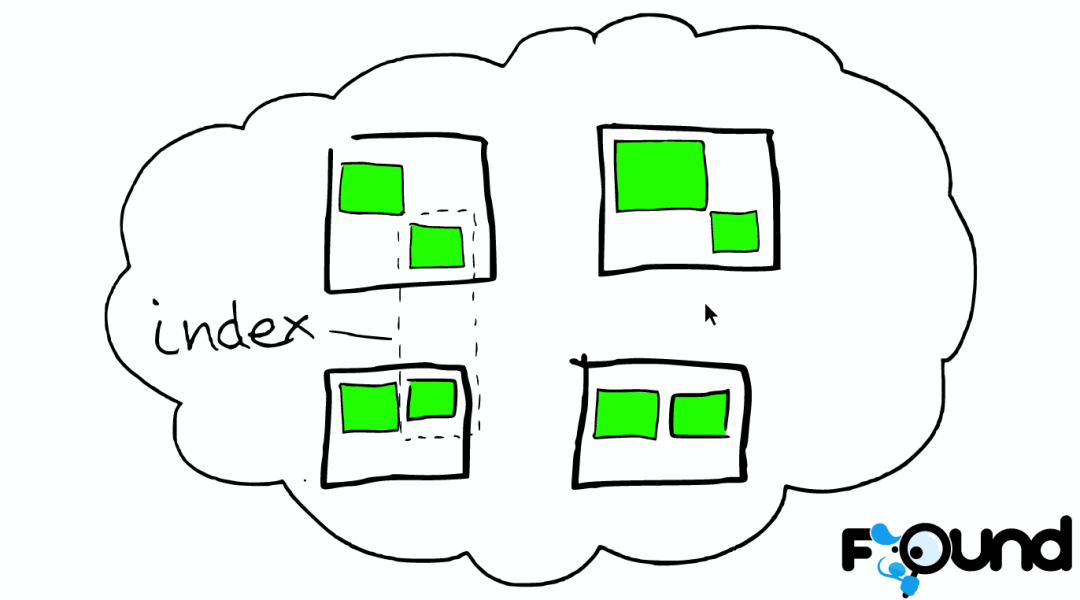

在一个或者多个节点直接，多个绿色小方块组合在一起形成一个ElasticSearch的索引。

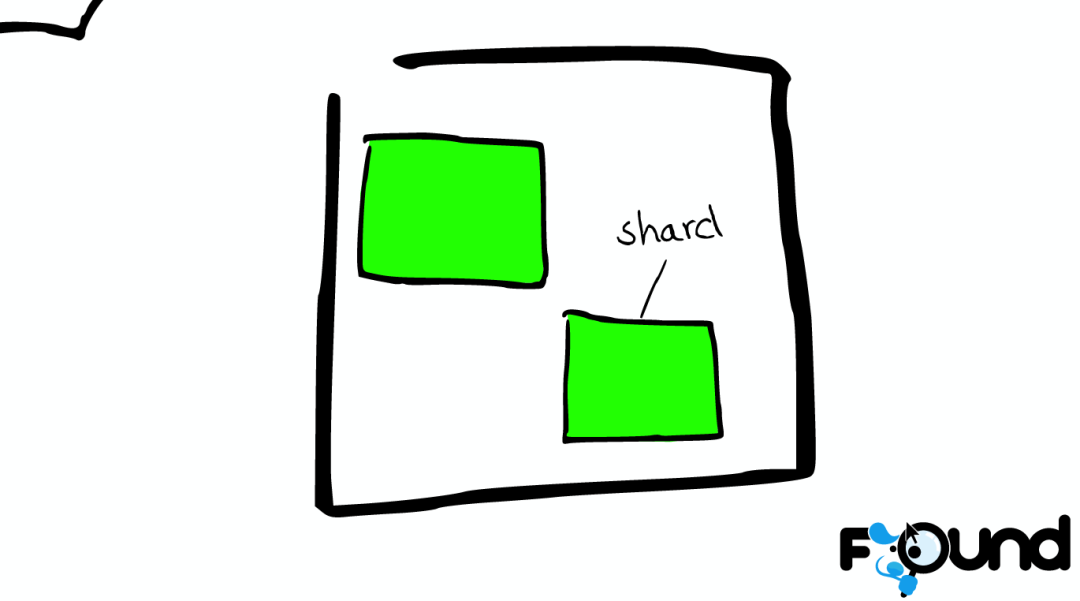

索引里的小方块

在一个索引下，分布在多个节点里的绿色小方块称为分片——Shard。

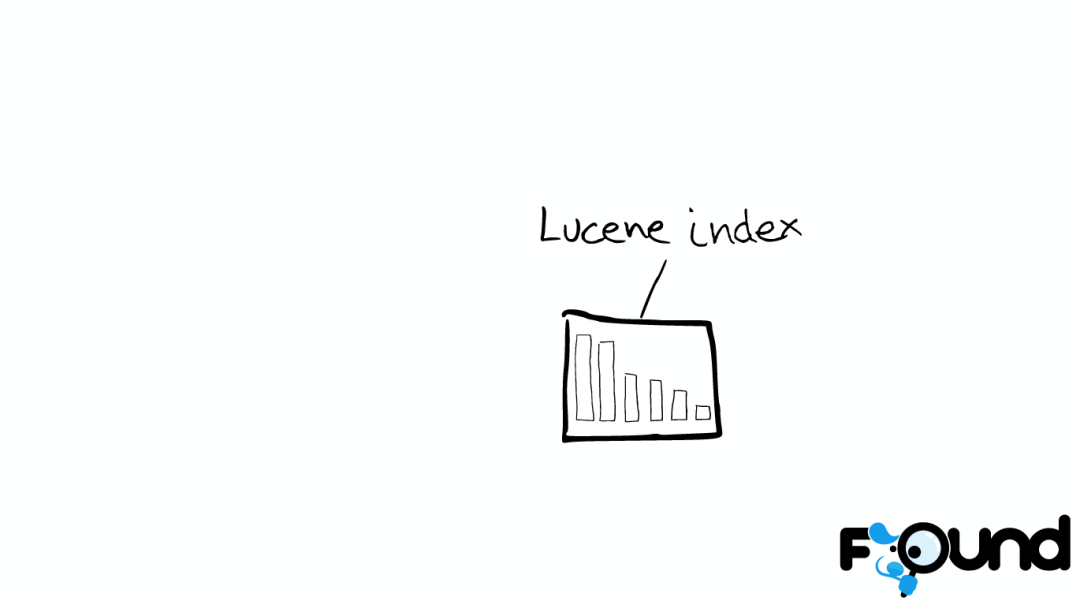

Shard＝Lucene Index

一个ElasticSearch的Shard本质上是一个Lucene Index。

Lucene是一个Full Text 搜索库（也有很多其他形式的搜索库），ElasticSearch是建立在Lucene之上的。接下来的故事要说的大部分内容实际上是ElasticSearch如何基于Lucene工作的。

图解Lucene

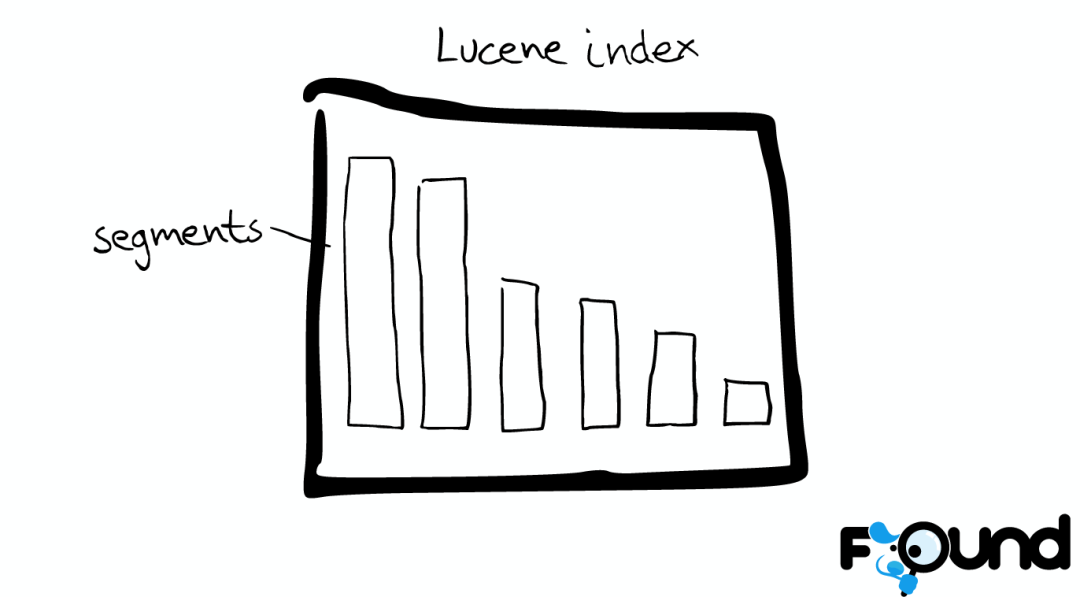

Mini索引——segment

在Lucene里面有很多小的segment，我们可以把它们看成Lucene内部的mini-index。

Segment内部

有着许多数据结构

• Inverted Index

• Stored Fields

• Document Values

• Cache

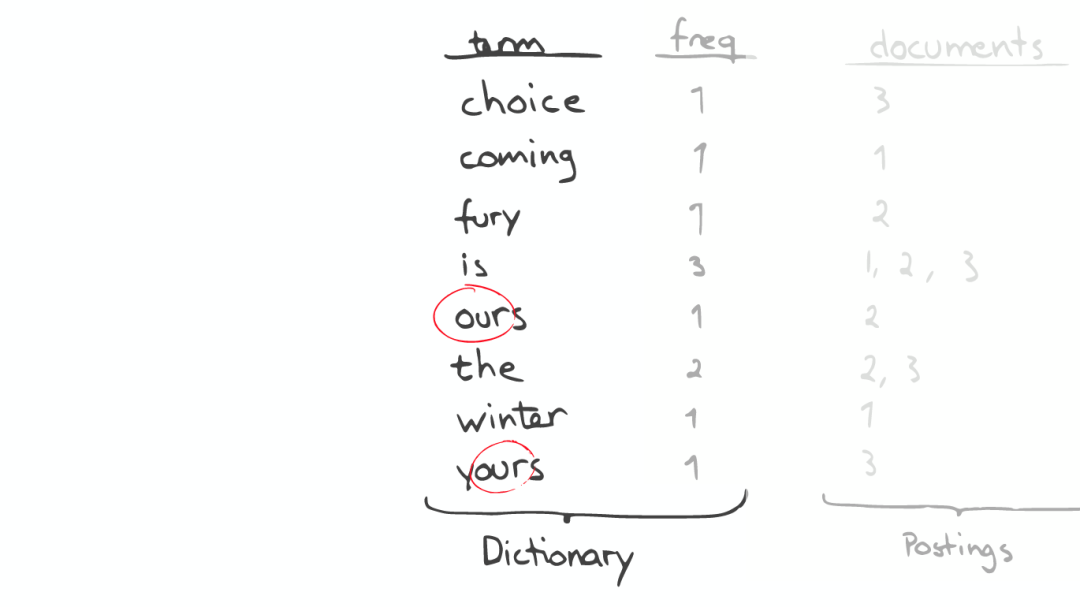

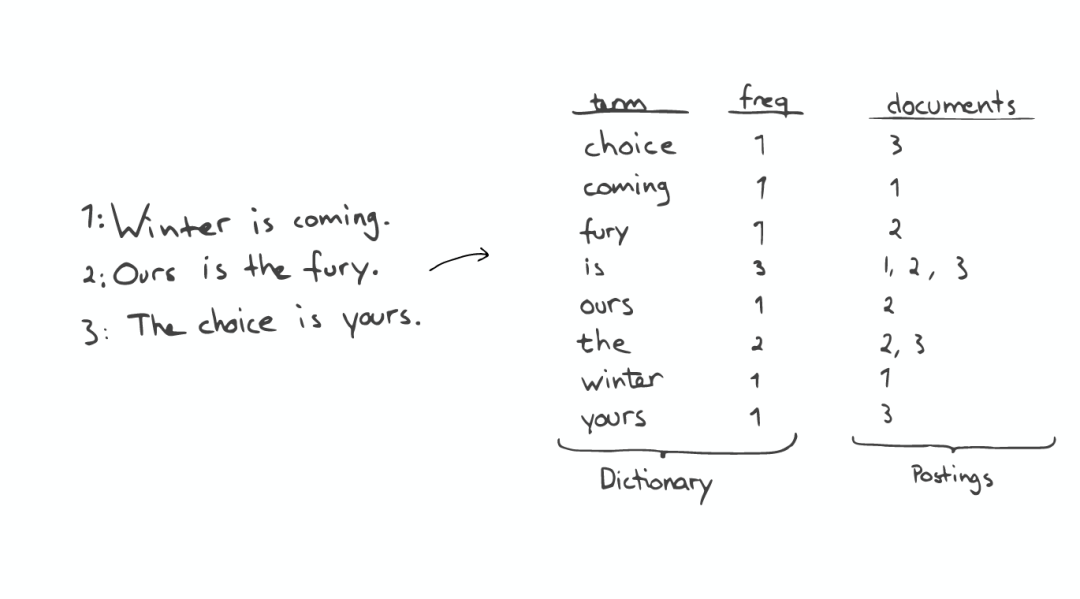

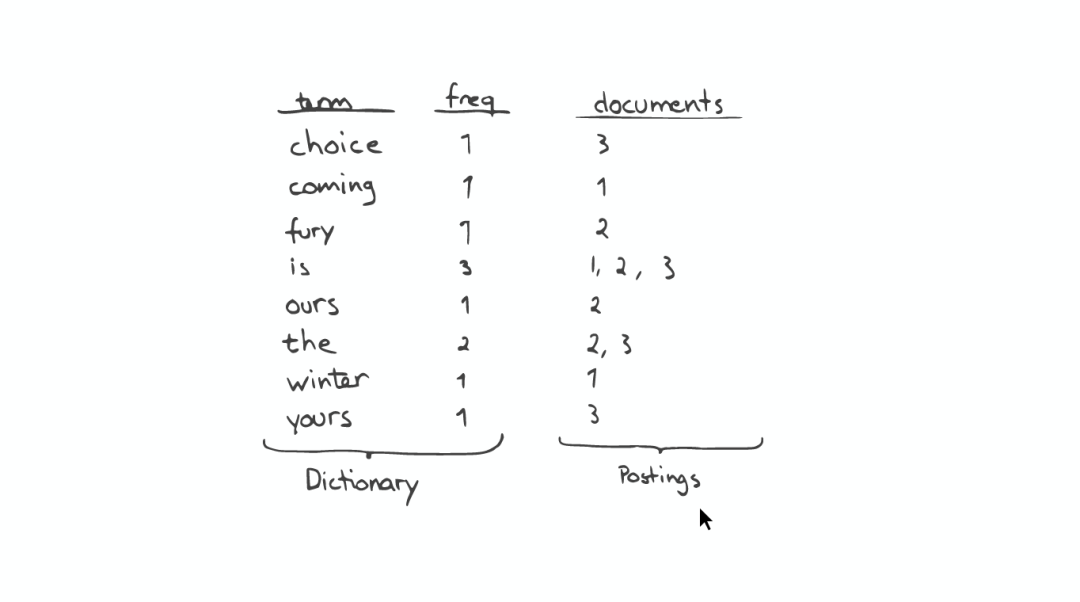

最最重要的Inverted Index

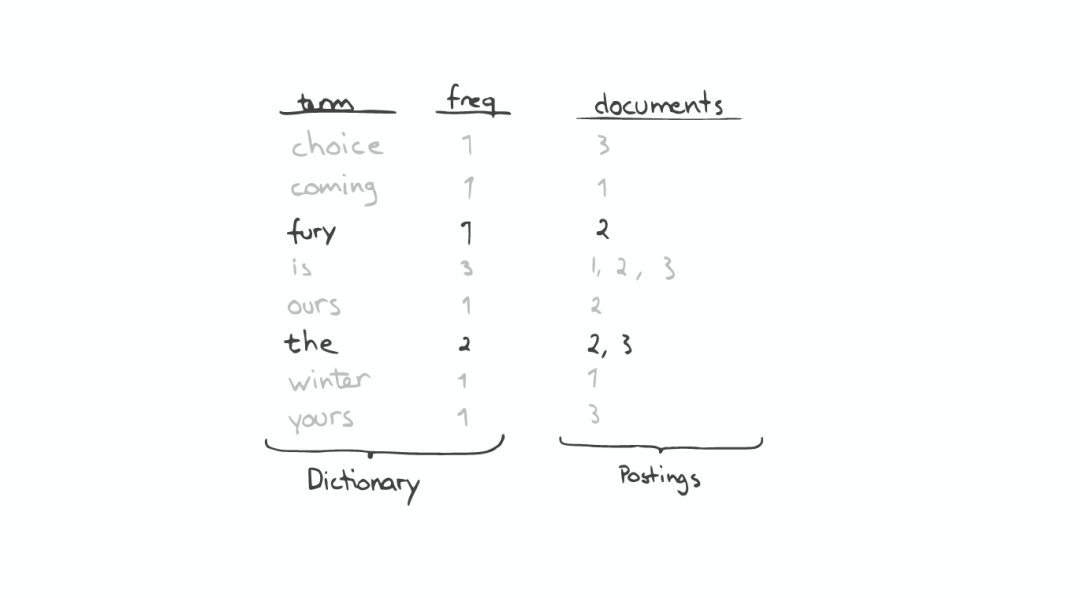

Inverted Index主要包括两部分：

1. 一个有序的数据字典Dictionary（包括单词Term和它出现的频率）。

2. 与单词Term对应的Postings（即存在这个单词的文件）。

当我们搜索的时候，首先将搜索的内容分解，然后在字典里找到对应Term，从而查找到与搜索相关的文件内容。

查询“the fury”

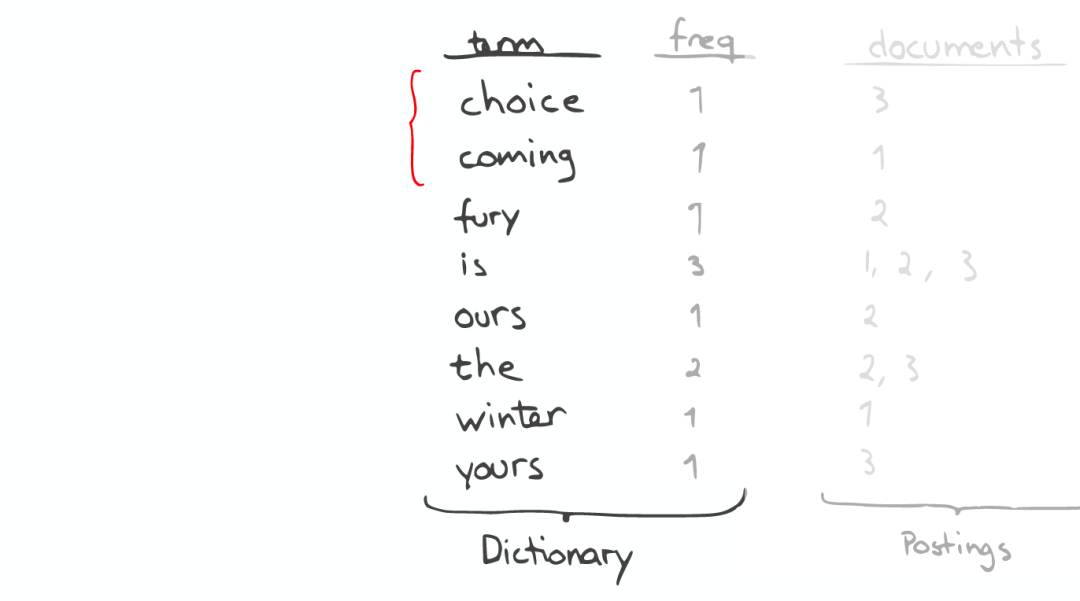

自动补全（AutoCompletion-Prefix）

如果想要查找以字母“c”开头的字母，可以简单的通过二分查找（Binary Search）在Inverted Index表中找到例如“choice”、“coming”这样的词（Term）。

昂贵的查找

如果想要查找所有包含“our”字母的单词，那么系统会扫描整个Inverted Index，这是非常昂贵的。

在此种情况下，如果想要做优化，那么我们面对的问题是如何生成合适的Term。

问题的转化

对于以上诸如此类的问题，我们可能会有几种可行的解决方案：

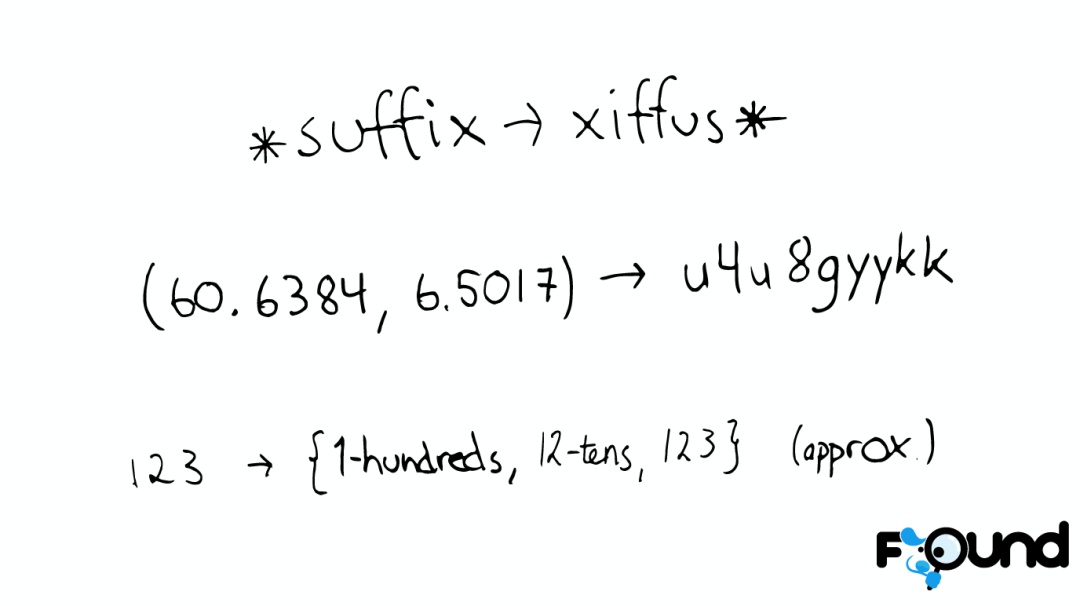

• * suffix -> xiffus *

  如果我们想以后缀作为搜索条件，可以为Term做反向处理。

• (60.6384, 6.5017) -> u4u8gyykk

  对于GEO位置信息，可以将它转换为GEO Hash。

• 123 -> {1-hundreds, 12-tens, 123}

  对于简单的数字，可以为它生成多重形式的Term。

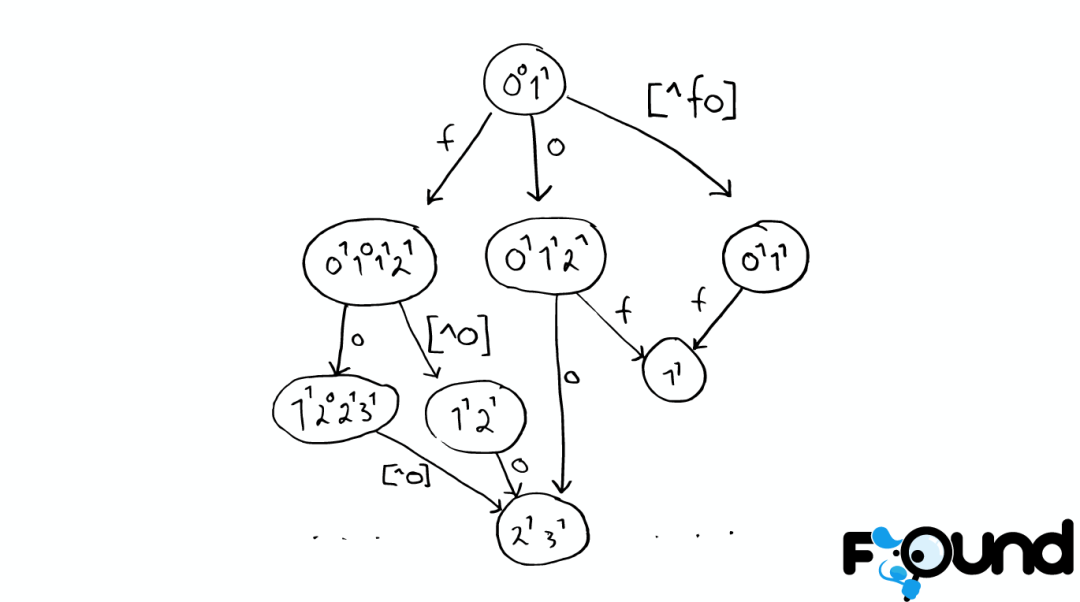

解决拼写错误

一个Python库 为单词生成了一个包含错误拼写信息的树形状态机，解决拼写错误的问题。

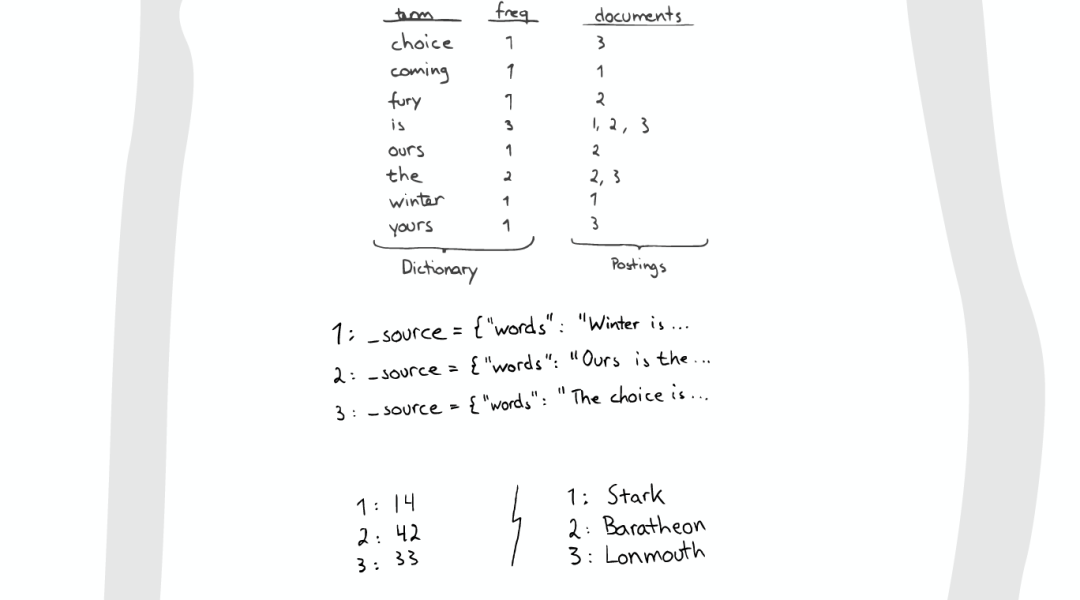

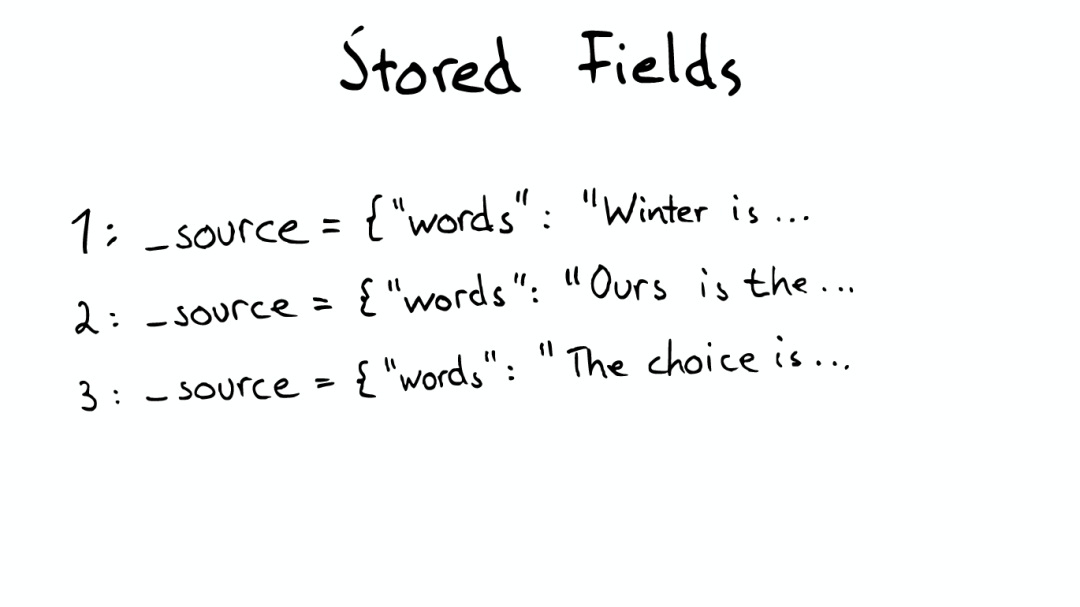

Stored Field字段查找

当我们想要查找包含某个特定标题内容的文件时，Inverted Index就不能很好的解决这个问题，所以Lucene提供了另外一种数据结构Stored Fields来解决这个问题。本质上，Stored Fields是一个简单的键值对key-value。默认情况下，ElasticSearch会存储整个文件的JSON source。

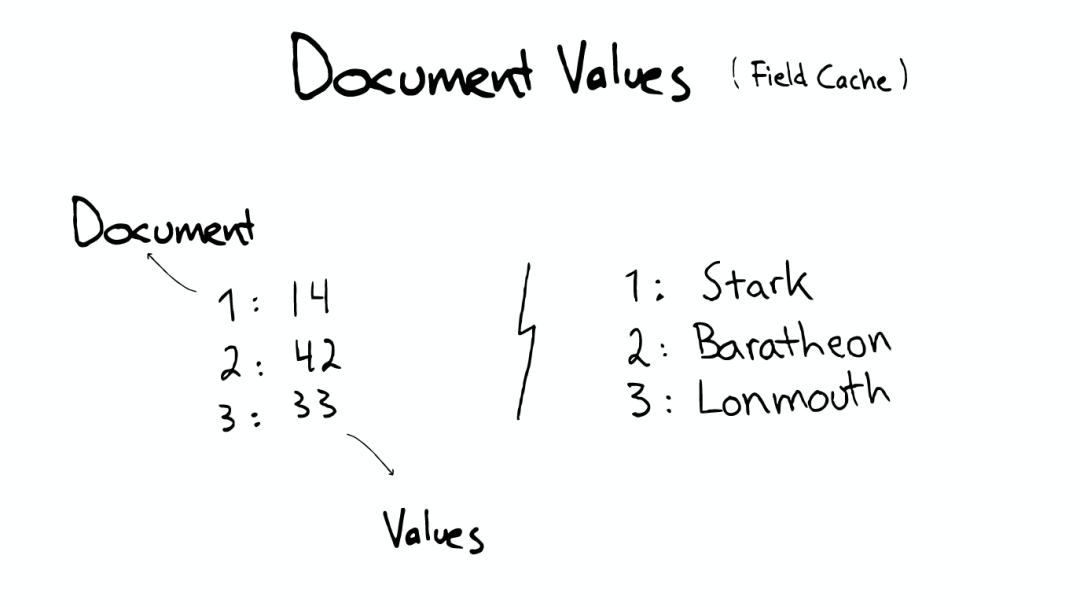

Document Values为了排序，聚合

即使这样，我们发现以上结构仍然无法解决诸如：排序、聚合、facet，因为我们可能会要读取大量不需要的信息。

所以，另一种数据结构解决了此种问题：Document Values。这种结构本质上就是一个列式的存储，它高度优化了具有相同类型的数据的存储结构。

为了提高效率，ElasticSearch可以将索引下某一个Document Value全部读取到内存中进行操作，这大大提升访问速度，但是也同时会消耗掉大量的内存空间。

总之，这些数据结构Inverted Index、Stored Fields、Document Values及其缓存，都在segment内部。

搜索发生时

搜索时，Lucene会搜索所有的segment然后将每个segment的搜索结果返回，最后合并呈现给客户。

Lucene的一些特性使得这个过程非常重要：

• Segments是不可变的（immutable）

• Delete? 当删除发生时，Lucene做的只是将其标志位置为删除，但是文件还是会在它原来的地方，不会发生改变

• Update? 所以对于更新来说，本质上它做的工作是：先删除，然后重新索引（Re-index）

• 随处可见的压缩

  Lucene非常擅长压缩数据，基本上所有教科书上的压缩方式，都能在Lucene中找到。

• 缓存所有的所有

  Lucene也会将所有的信息做缓存，这大大提高了它的查询效率。

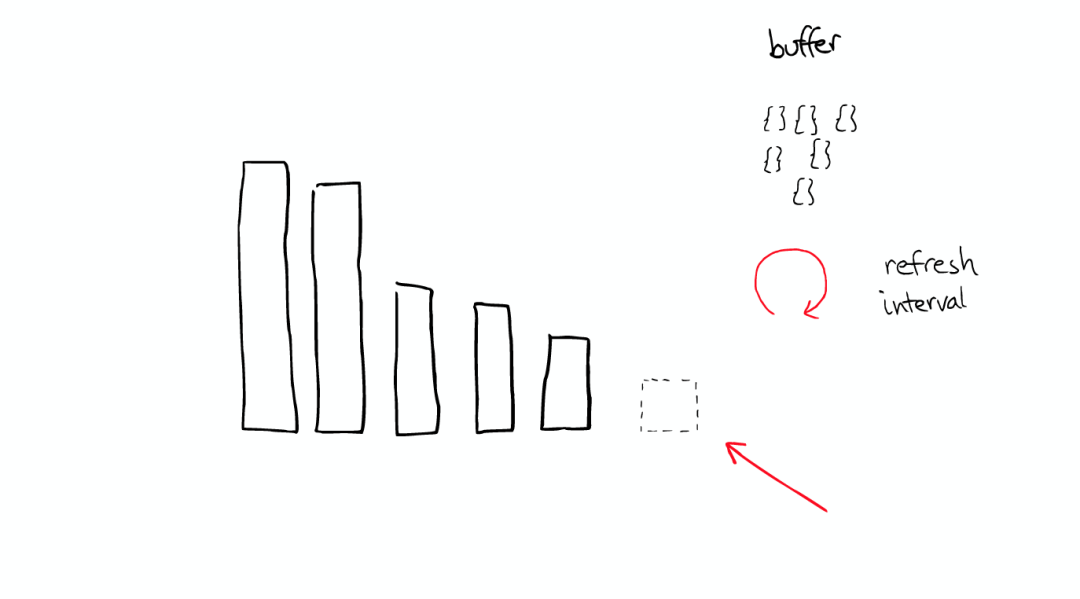

缓存的故事

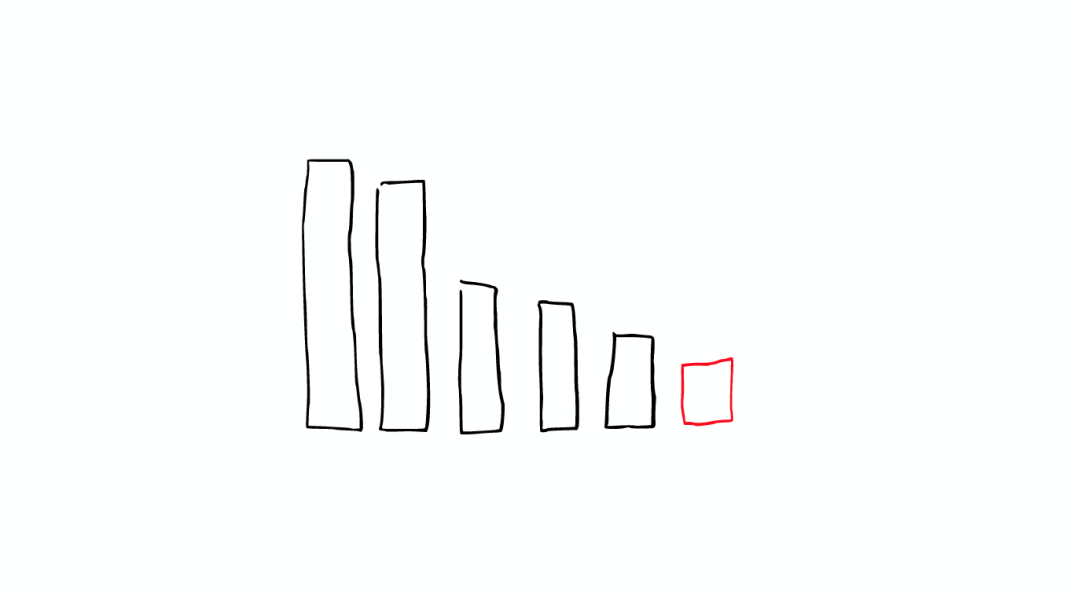

当ElasticSearch索引一个文件的时候，会为文件建立相应的缓存，并且会定期（每秒）刷新这些数据，然后这些文件就可以被搜索到。

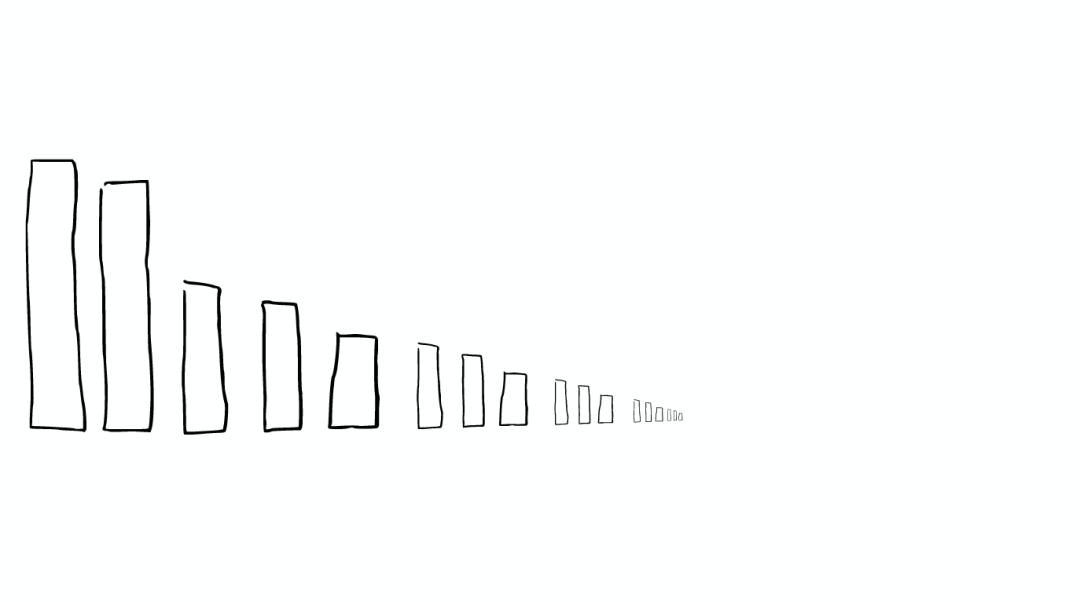

随着时间的增加，我们会有很多segments，

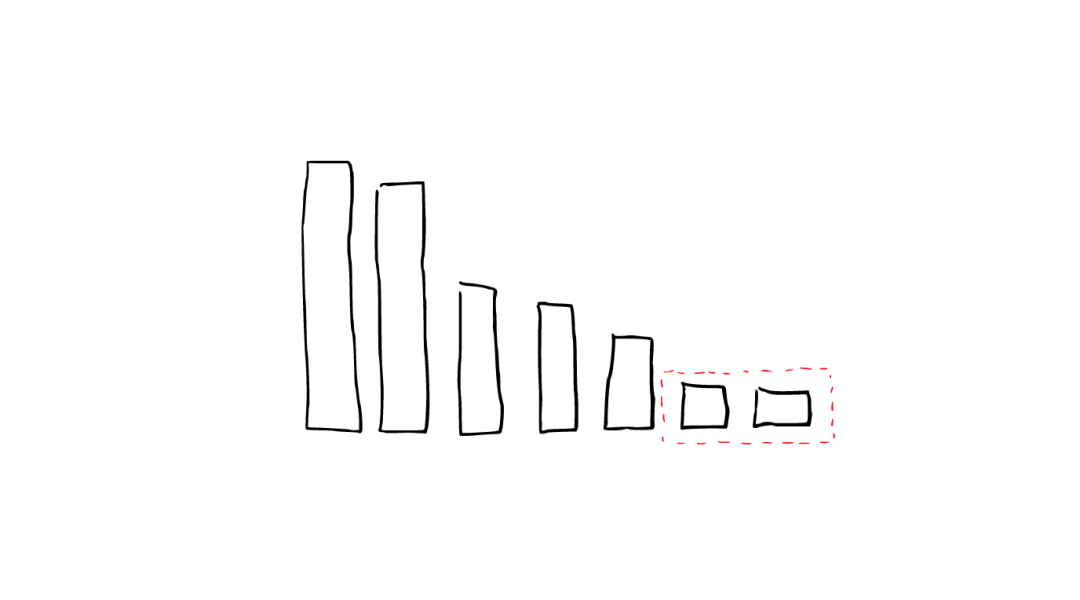

所以ElasticSearch会将这些segment合并，在这个过程中，segment会最终被删除掉

这就是为什么增加文件可能会使索引所占空间变小，它会引起merge，从而可能会有更多的压缩。

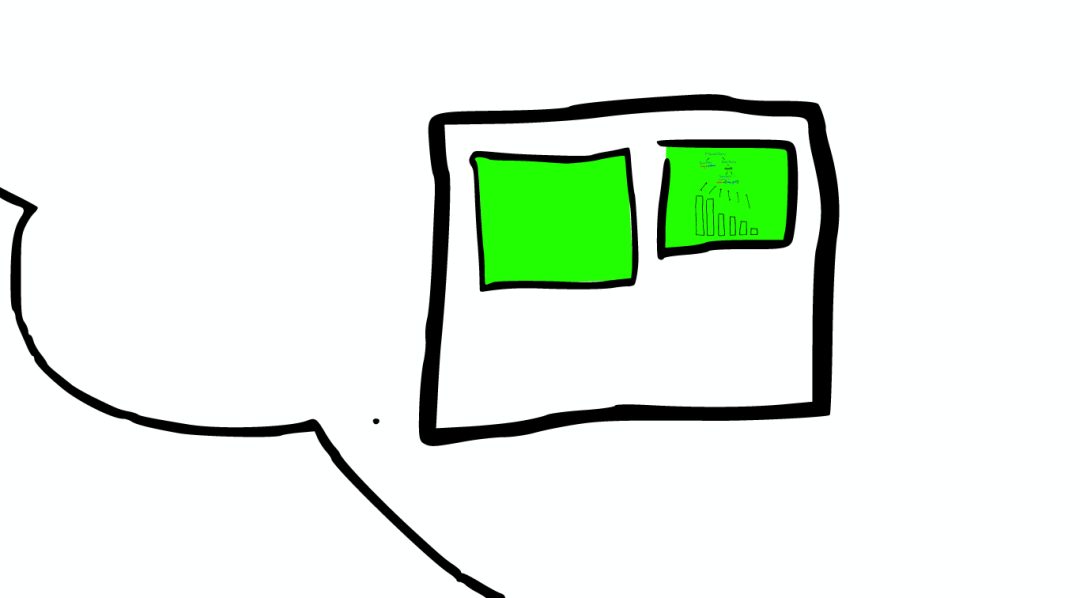

举个栗子

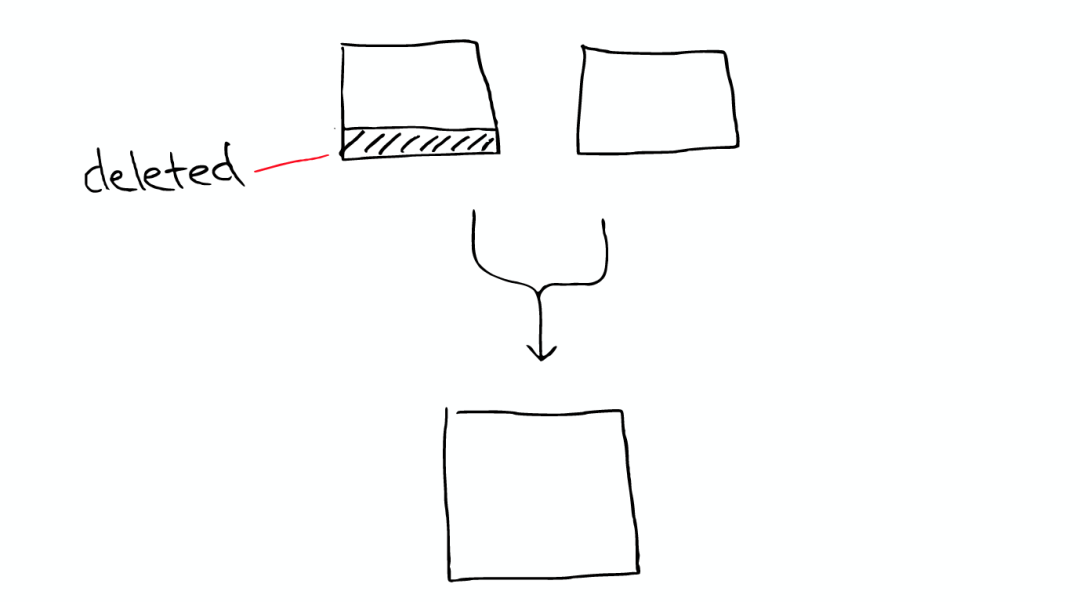

有两个segment将会merge

这两个segment最终会被删除，然后合并成一个新的segment

这时这个新的segment在缓存中处于cold状态，但是大多数segment仍然保持不变，处于warm状态。

以上场景经常在Lucene Index内部发生的。

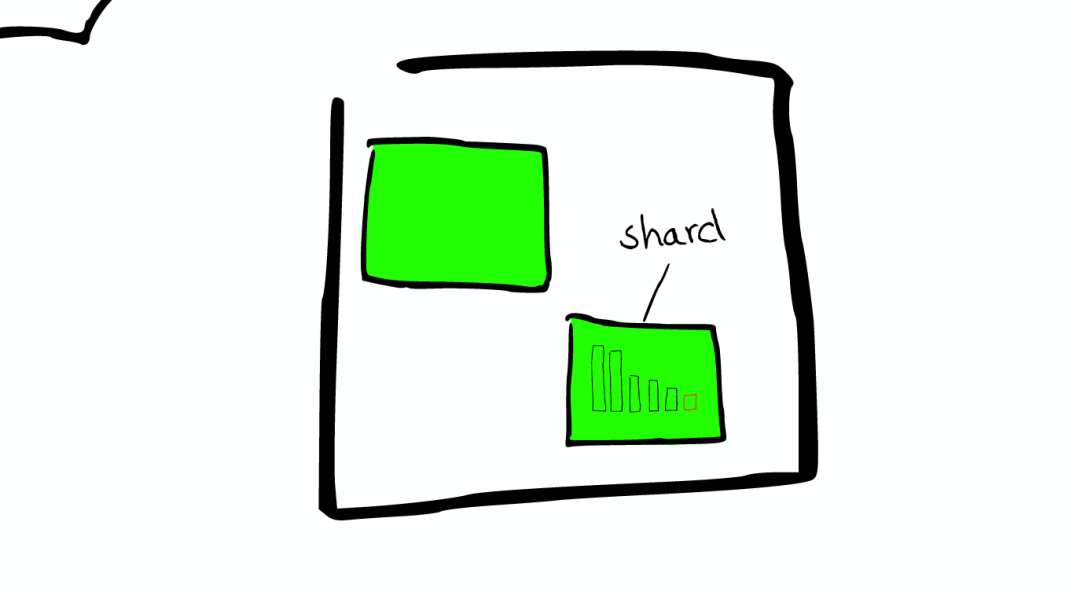

在Shard中搜索

ElasticSearch从Shard中搜索的过程与Lucene Segment中搜索的过程类似。

与在Lucene Segment中搜索不同的是，Shard可能是分布在不同Node上的，所以在搜索与返回结果时，所有的信息都会通过网络传输。

需要注意的是：

1次搜索查找2个shard ＝ 2次分别搜索shard

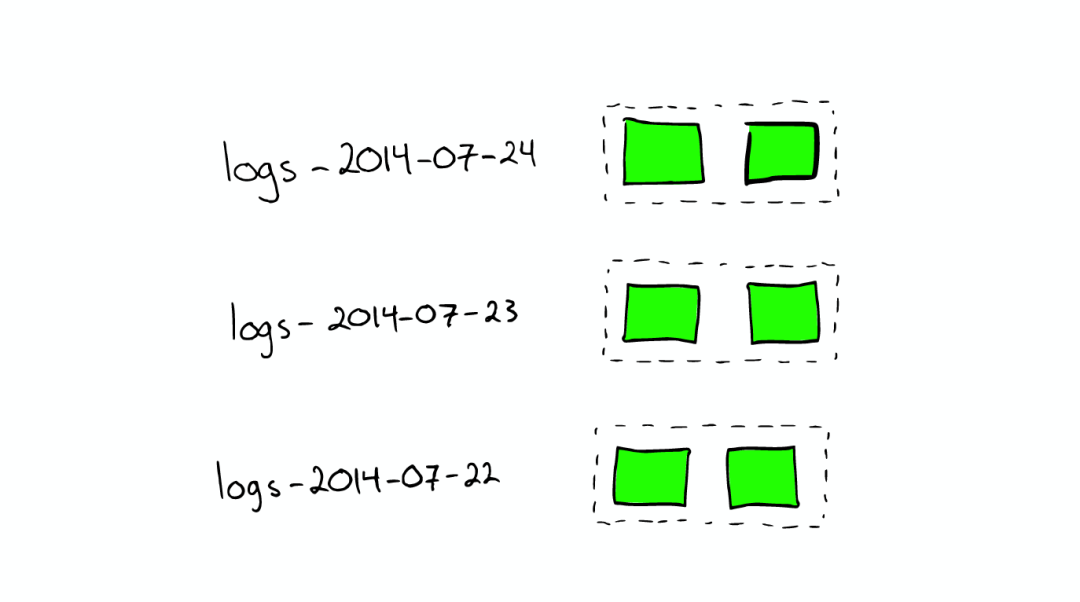

对于日志文件的处理

当我们想搜索特定日期产生的日志时，通过根据时间戳对日志文件进行分块与索引，会极大提高搜索效率。

当我们想要删除旧的数据时也非常方便，只需删除老的索引即可。

在上种情况下，每个index有两个shards

如何Scale

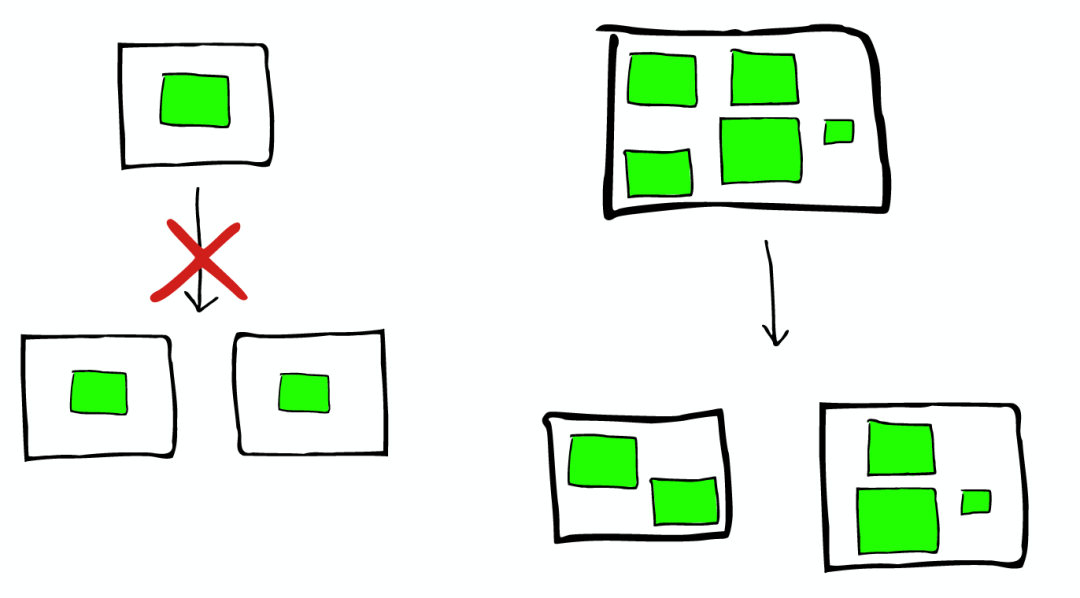

shard不会进行更进一步的拆分，但是shard可能会被转移到不同节点上

所以，如果当集群节点压力增长到一定的程度，我们可能会考虑增加新的节点，这就会要求我们对所有数据进行重新索引，这是我们不太希望看到的，所以我们需要在规划的时候就考虑清楚，如何去平衡足够多的节点与不足节点之间的关系。

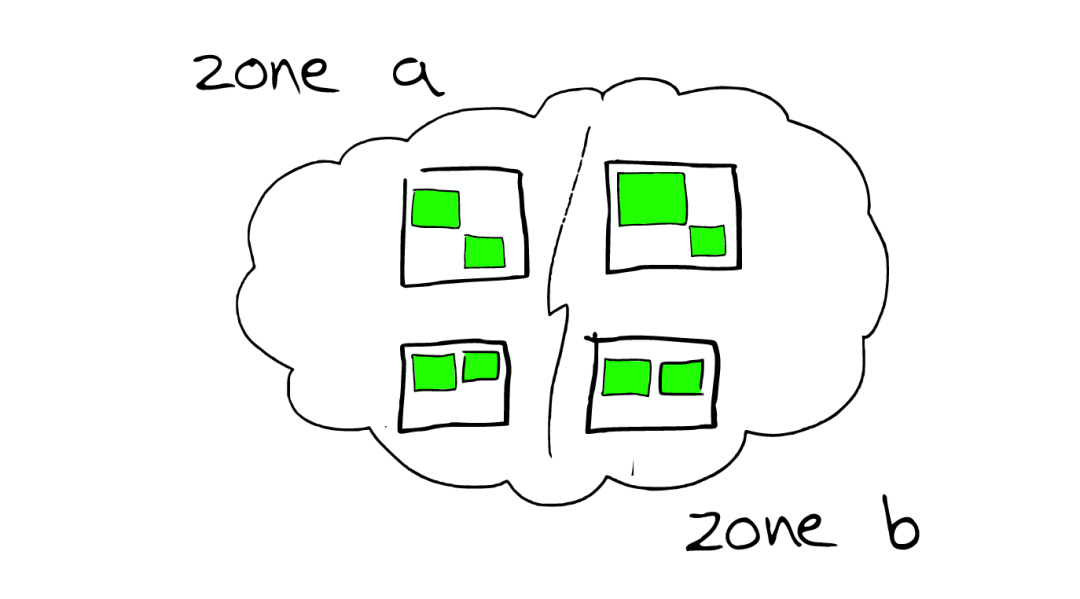

节点分配与Shard优化

• 为更重要的数据索引节点，分配性能更好的机器

• 确保每个shard都有副本信息replica

路由Routing

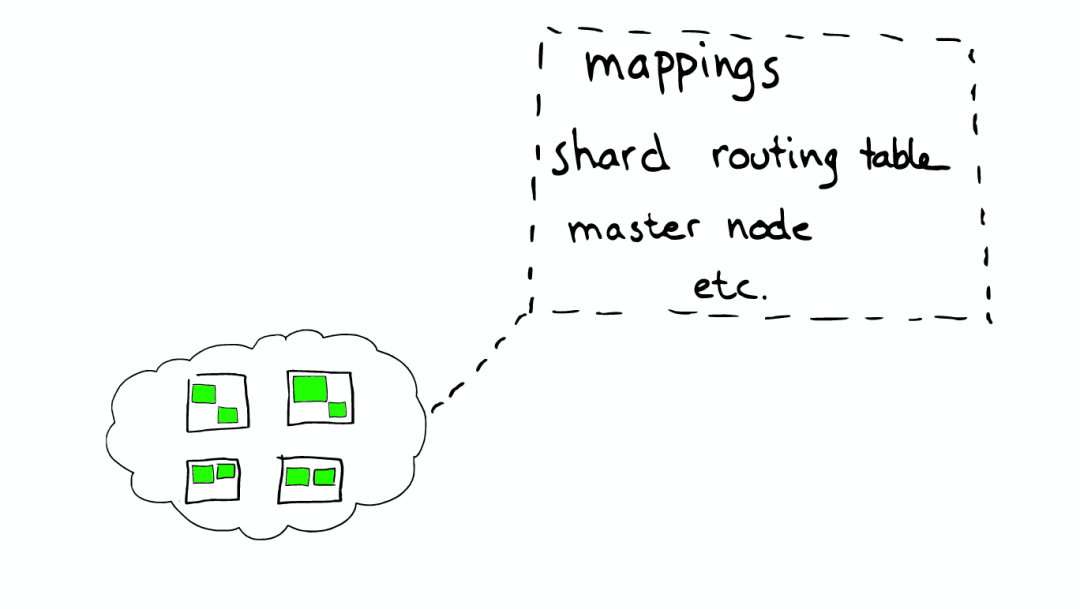

每个节点，每个都存留一份路由表，所以当请求到任何一个节点时，ElasticSearch都有能力将请求转发到期望节点的shard进一步处理。

一个真实的请求

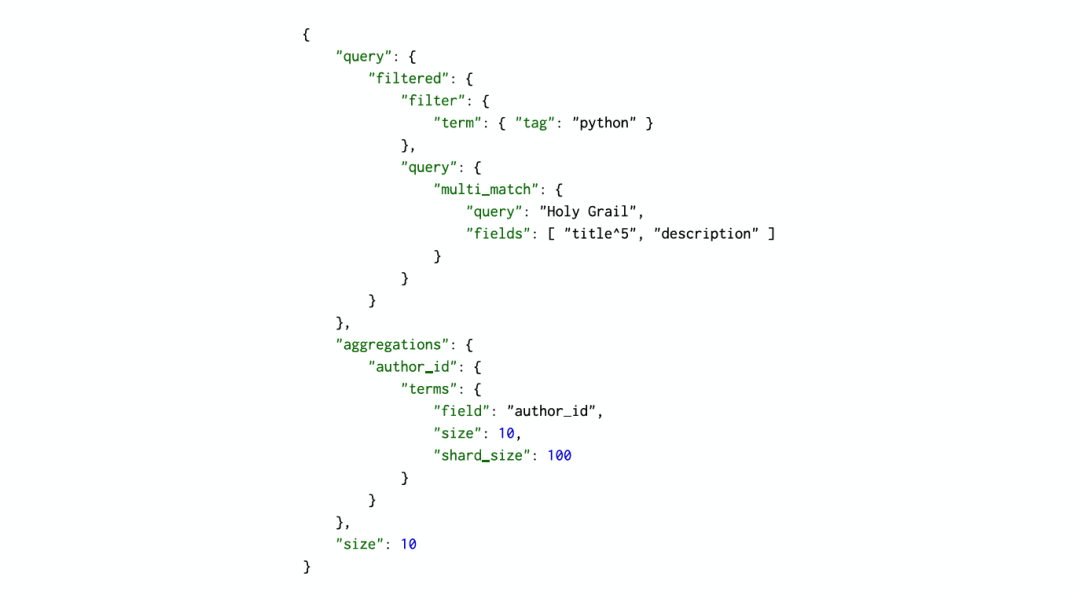

Query

Query有一个类型filtered，以及一个multi_match的查询

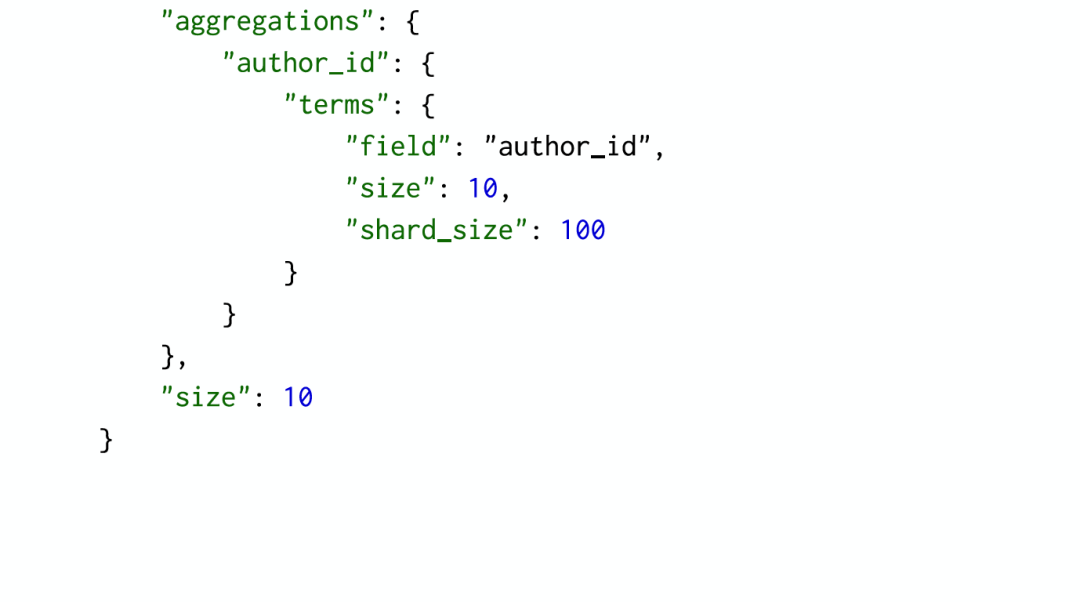

Aggregation

根据作者进行聚合，得到top10的hits的top10作者的信息

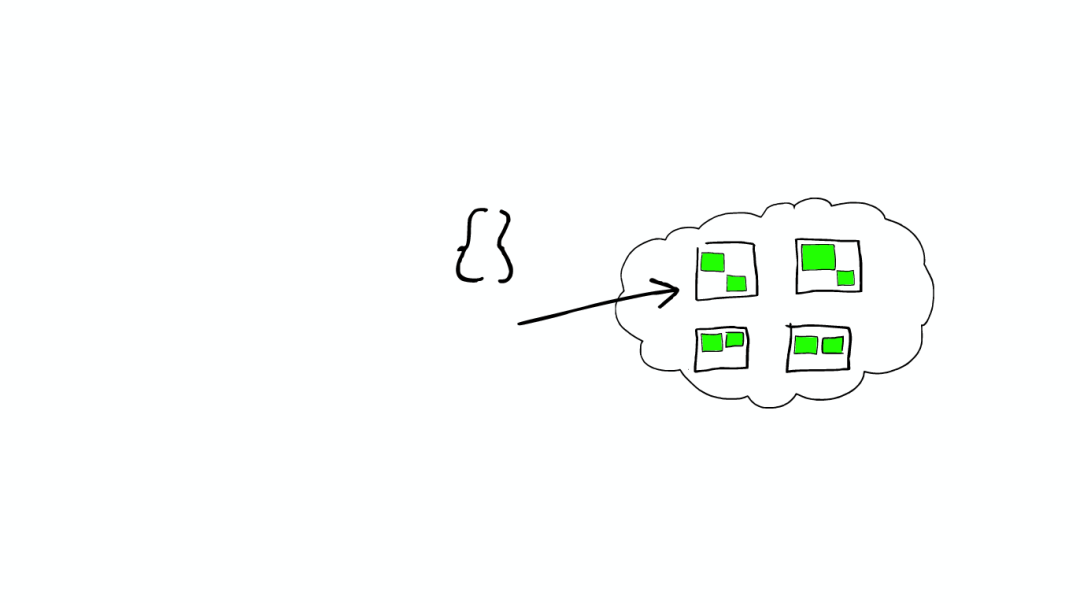

请求分发

这个请求可能被分发到集群里的任意一个节点

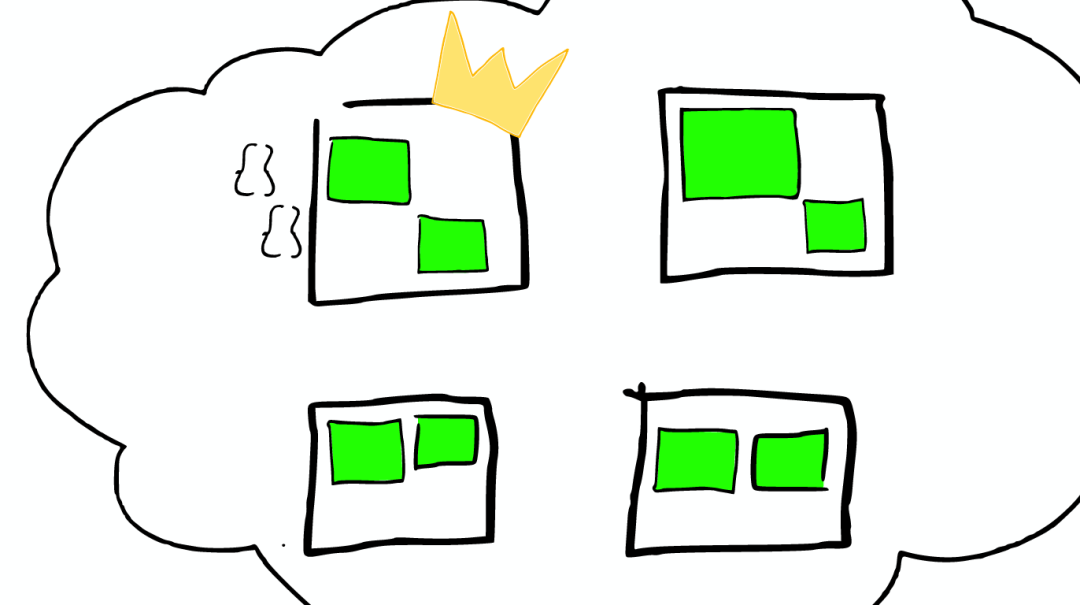

上帝节点

这时这个节点就成为当前请求的协调者（Coordinator），它决定：

• 根据索引信息，判断请求会被路由到哪个核心节点

• 以及哪个副本是可用的

• 等等

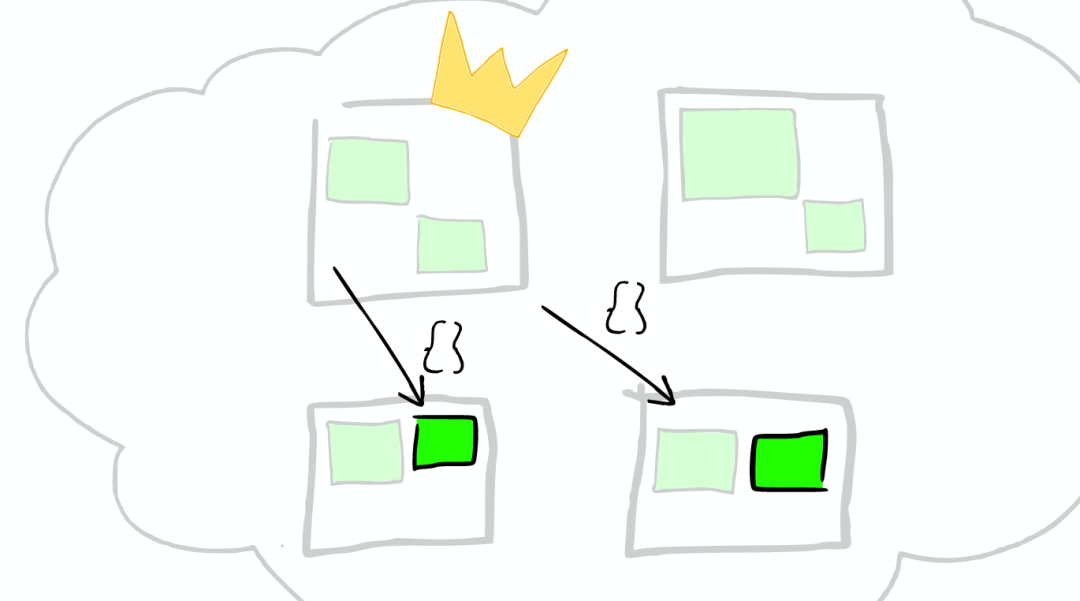

路由

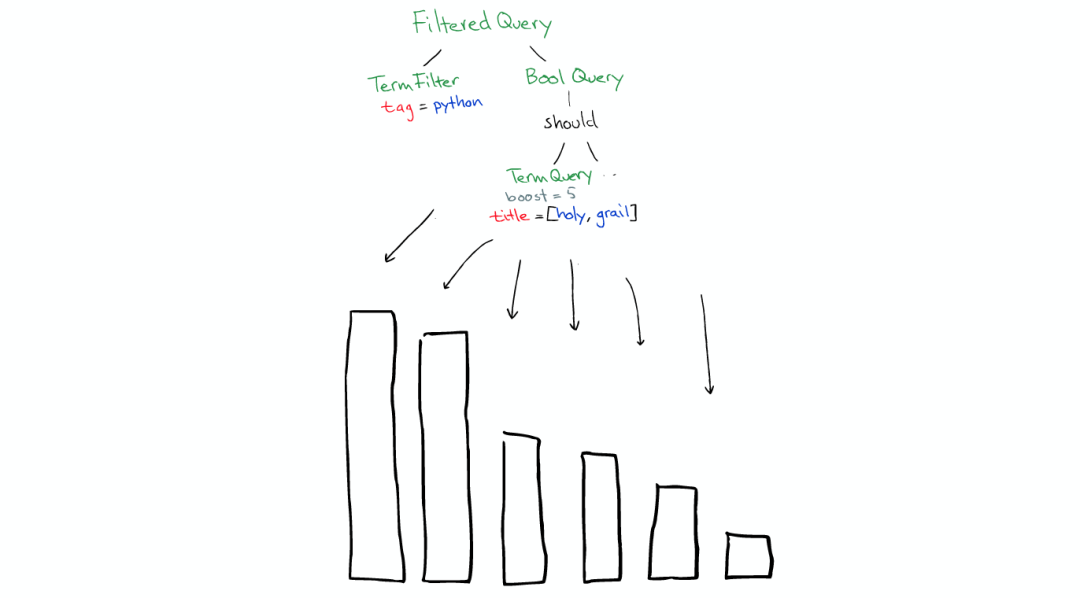

在真实搜索之前

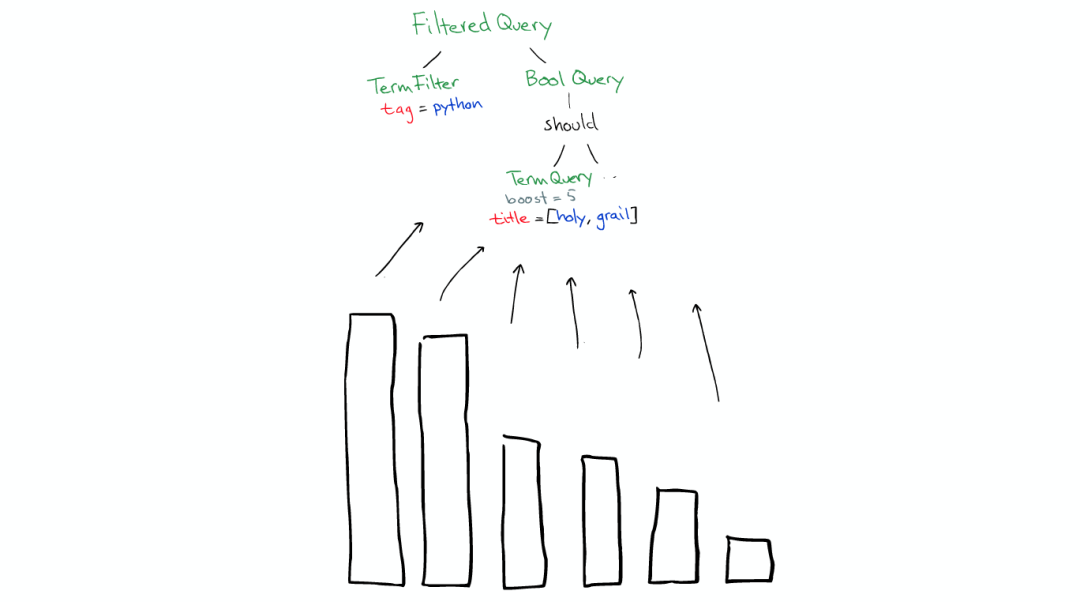

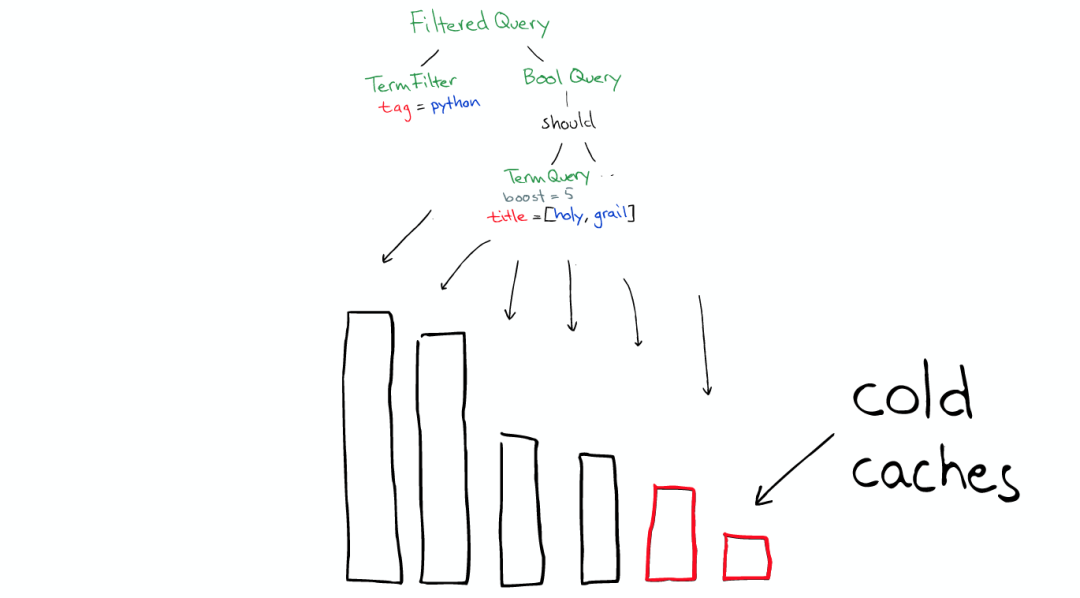

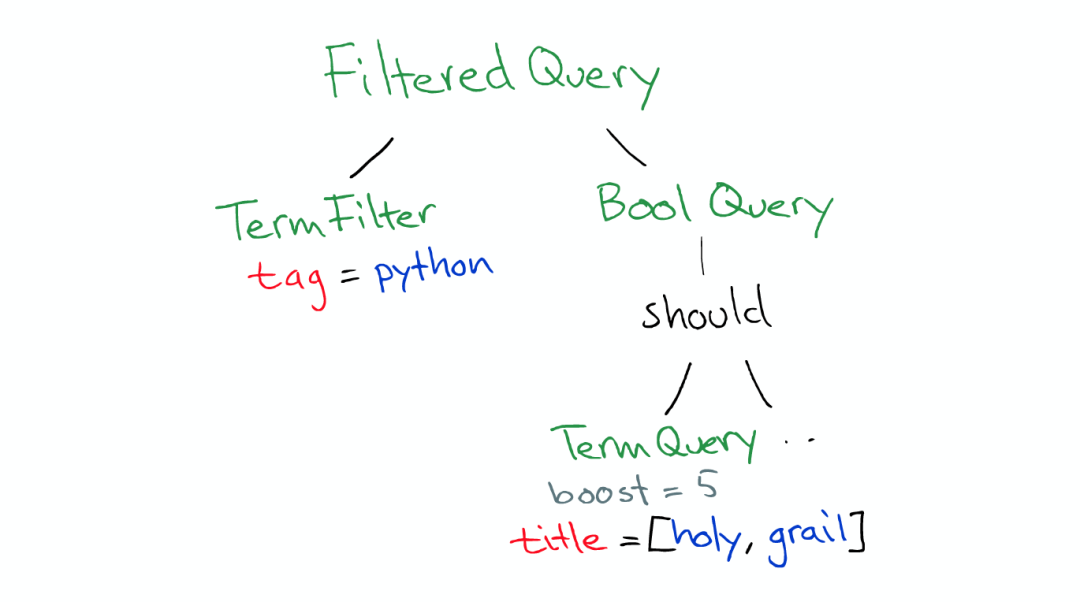

ElasticSearch 会将Query转换成Lucene Query

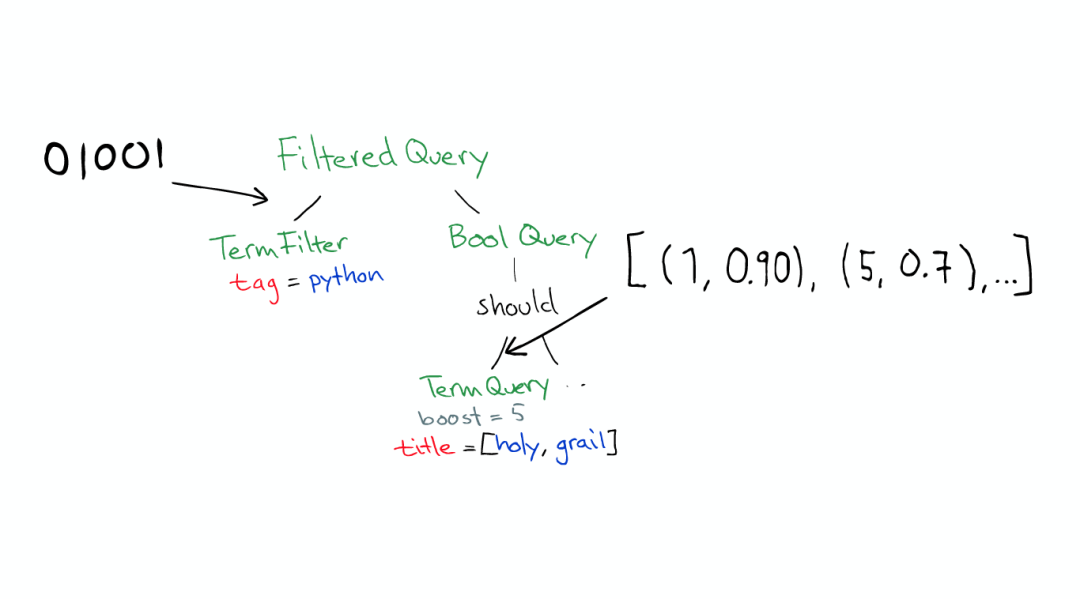

然后在所有的segment中执行计算

对于Filter条件本身也会有缓存

但queries不会被缓存，所以如果相同的Query重复执行，应用程序自己需要做缓存

所以，

• filters可以在任何时候使用

• query只有在需要score的时候才使用

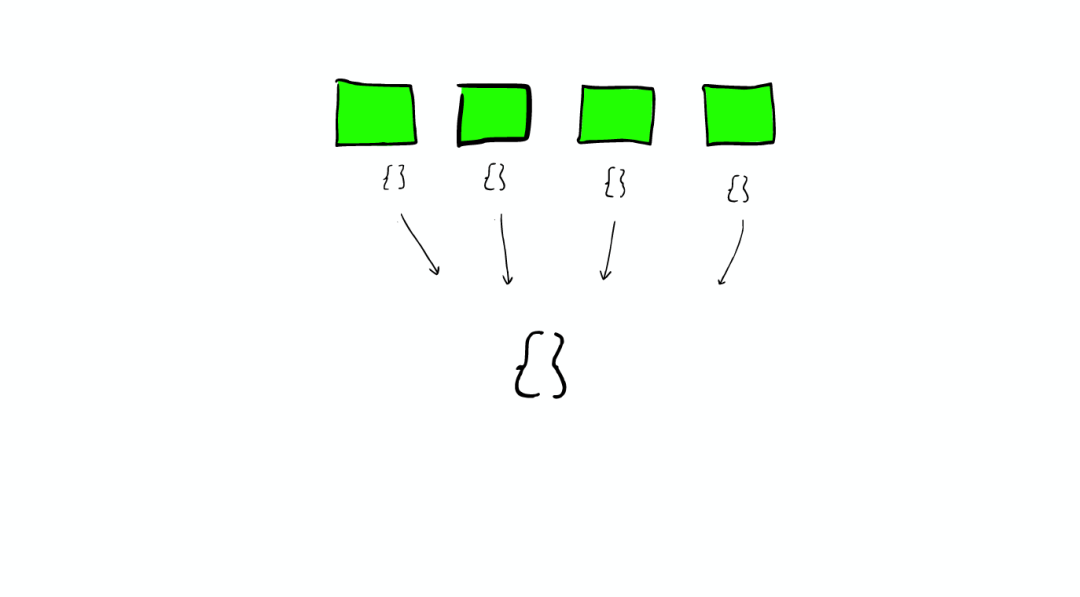

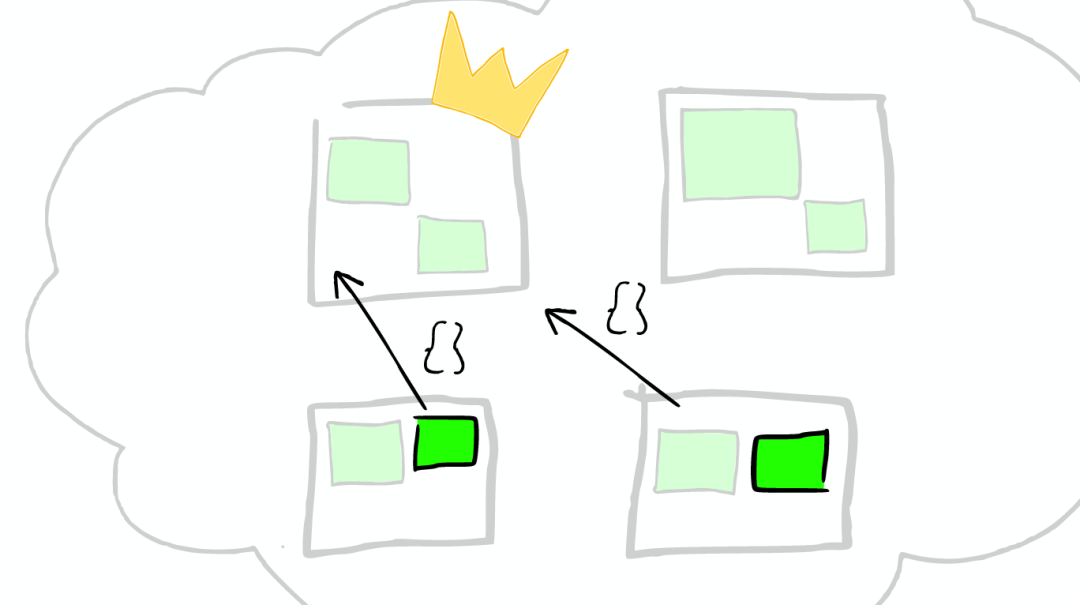

返回

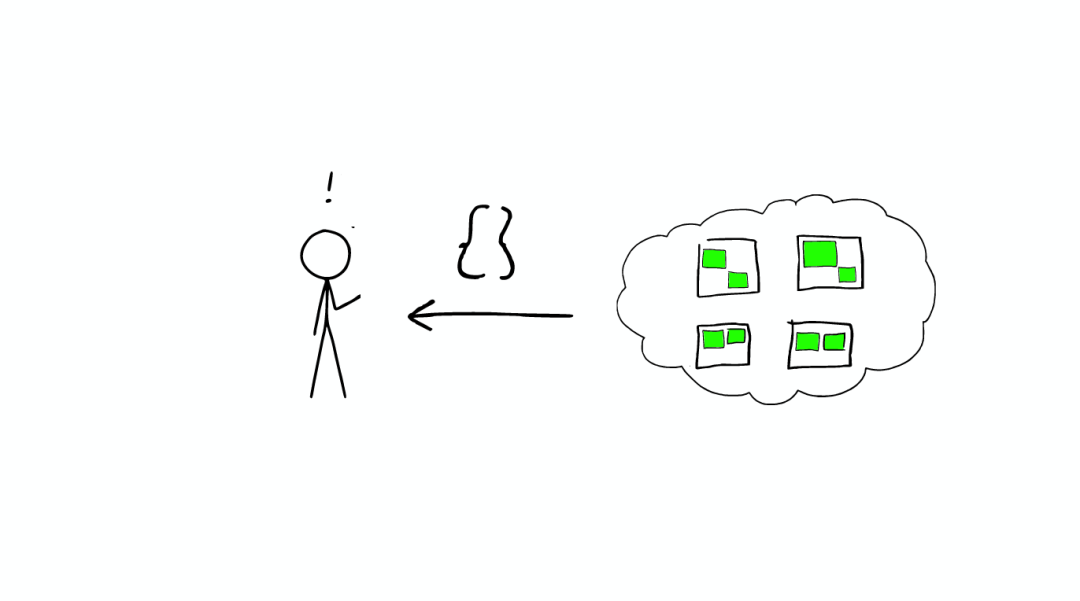

搜索结束之后，结果会沿着下行的路径向上逐层返回。
