润小云解读鸿蒙OS系列（六）：分布式软总线之discovery+COAP全流程



• 简介

Discovery 是一种基于coap 通信协议的设备发现机制；Coap（Constrained Application Protocol）是一种可以使用在资源受限的物联网设备上，并支持可靠传输的轻量化类web协议。它详细规范定义在 RFC 7252, coap 协议支持IP多播, 即可以同时向多个设备发送请求，鸿蒙OS的设备发现功能也是基于这个特性；用户使用discovery功能时，需要保证发现端设备与被发现端设备在同一个局域网内，并且都能收到对方coap协议报文；目前discovery服务仅支持基于Wi-Fi通信方式的设备发现机制。



• 代码分析

代码目录结构如下图：



Discovery 对外提供PublishService() 接口来实现设备的发现功能，其函数实现解读如下：

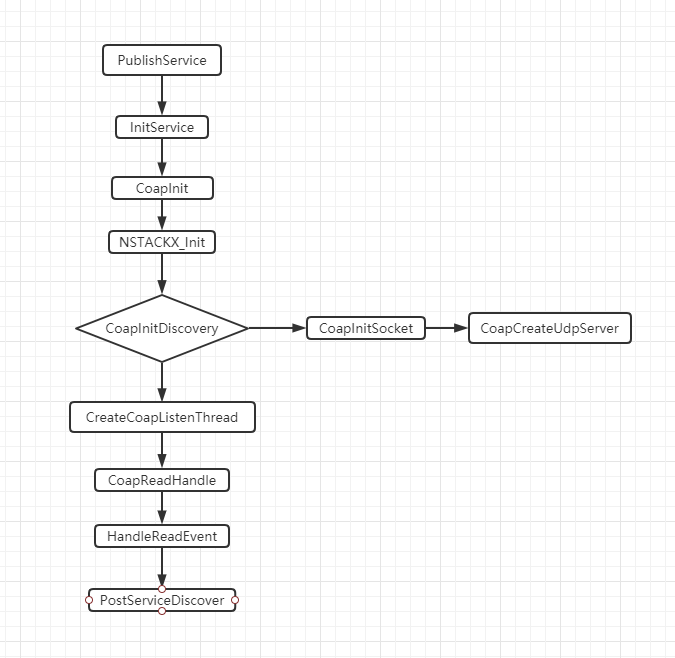

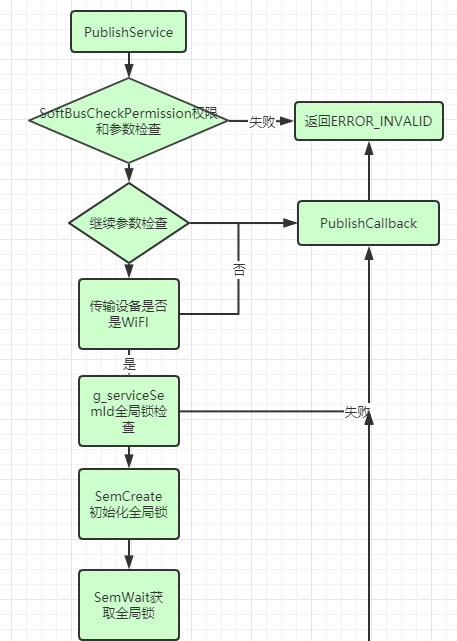

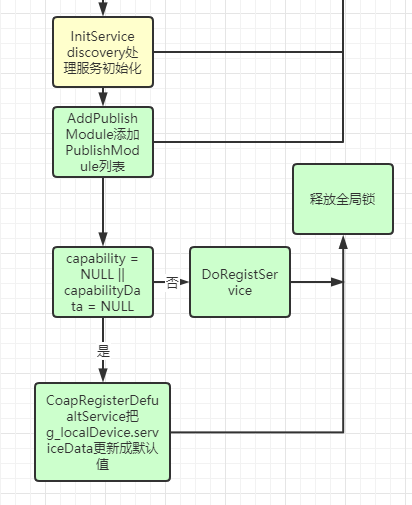

PublishService主要的代码流程图如下，由于篇幅有限我们本次不做详细的介绍。

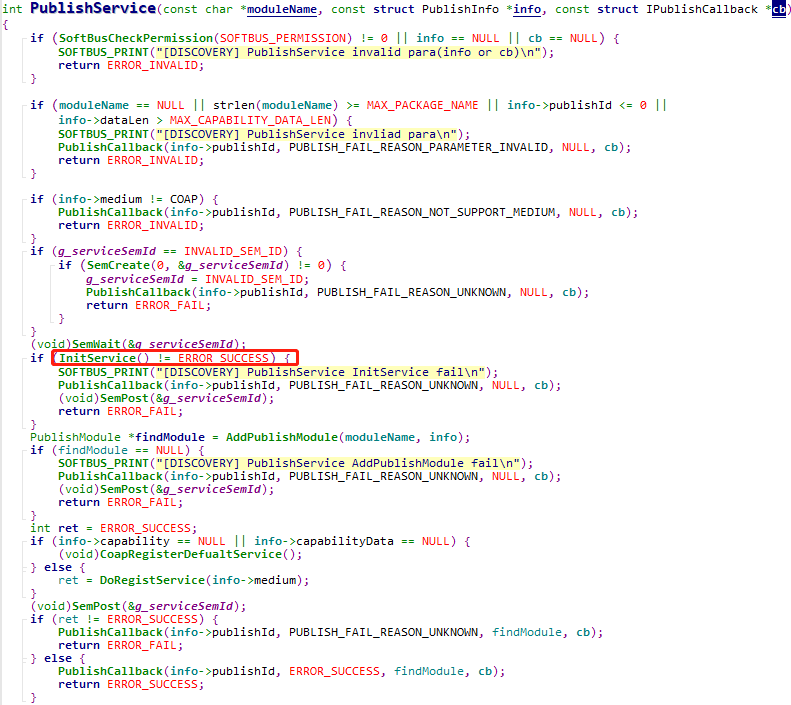

被发现端主要是通过PublishService()这个函数发布服务。PublishService()函数的实现在discovery_service.c文件中，我们来看看这个函数的主流程代码；



函数参数三个：

moduleName：调用者的模块名称

info：PublishInfo结构体，发布的信息

cb：发布成功或者失败的回调函数

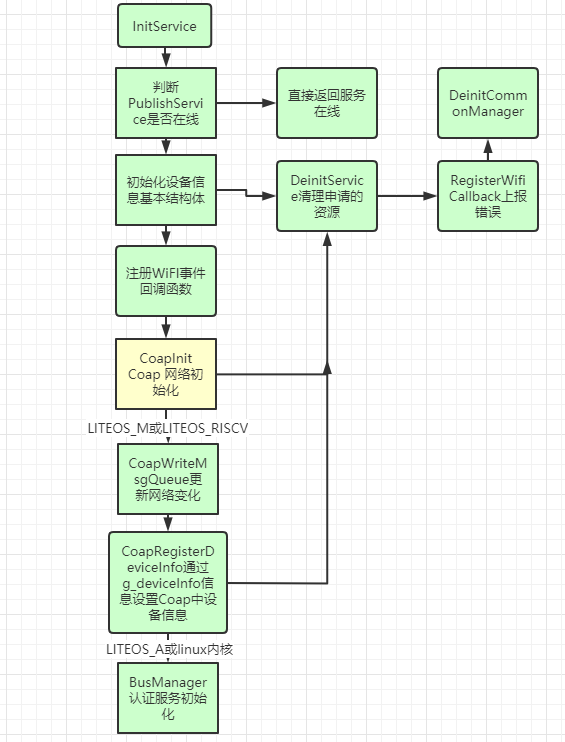

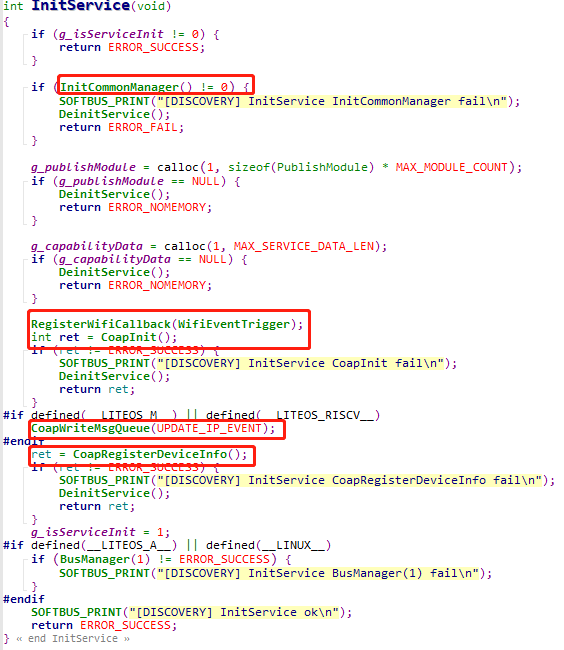

在函数实现中，我们可以看到权限检查，参数检验，信号量创建之类等代码；这里就不做介绍；我们从初始化服务 InitService()函数看，

InitCommonManager() 函数主要是调用InitLocalDeviceInfo()给g_deviceInfo结构体初始化；

RegisterWifiCallback(WifiEventTrigger)函数将WifiEventTrigger(unsigned int para)函数赋值给全局变量g_wifiCallback

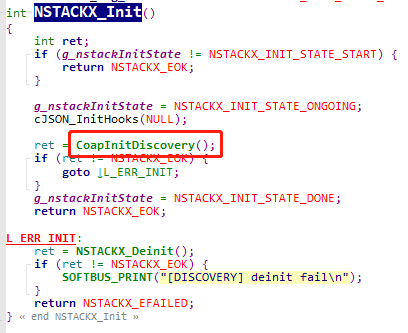

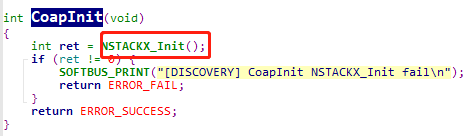

最主要看CoapInit()函数

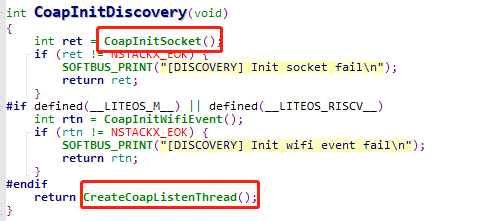

这里面我们优先分析下CoapInitSocket() 和 CreateCoapListenThread()

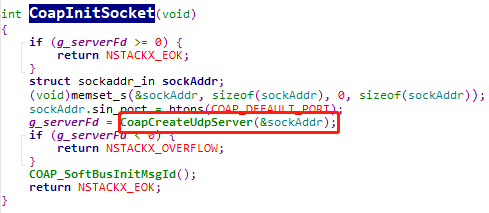

CoapInitSocket()函数实现如下：

可以看到CoapInitSocket()函数里面其实就是调用了socket()函数创建了socket，然后调用bind()绑定到指定的ip跟port，然后将socket描述符赋值给全局变量g_serverFd。以便后面GetCoapServerSocket()函数调用获取socket描述符。

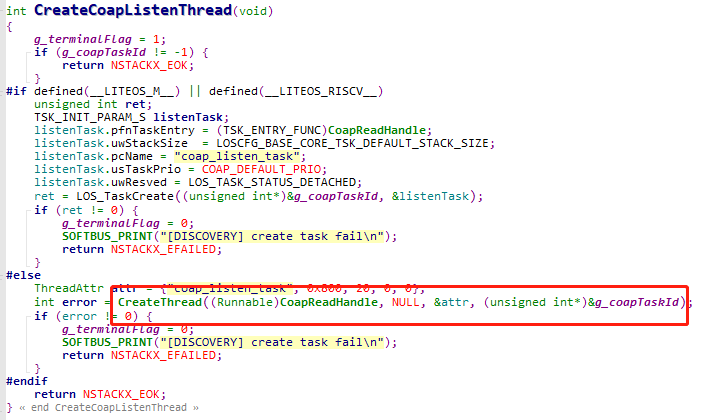

CreateCoapListenThread() 创建线程接收消息，函数实现如下；

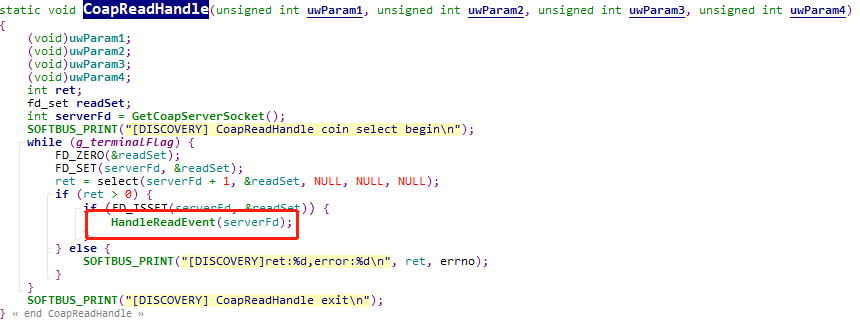

CoapReadHandle 接收并处理收到的消息

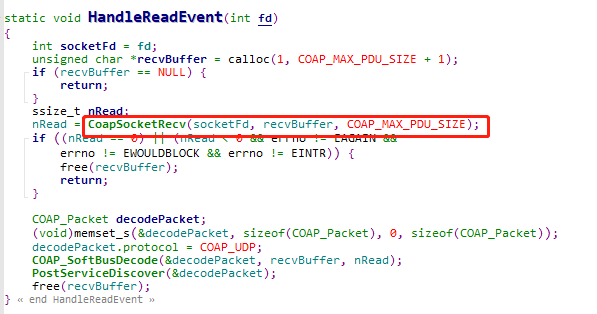

HandleReadEvent函数实现如下，我们分别看看CoapSocketRecv()、COAP_SoftBusDecode()、PostServiceDiscover()函数；

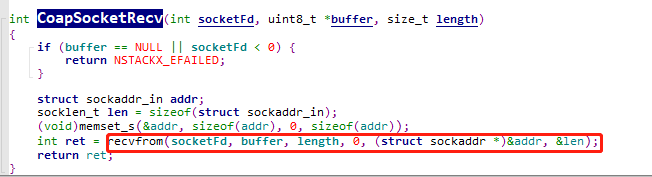

CoapSocketRecv()实现就是调用recvfrom()接收消息。

收到消息放到recvBuffer里面  然后调用COAP_SoftBusDecode()解码收到的消息。解码之后放到decodePacket里面然后调用PostServiceDiscover()函数对接收到的消息进行回应。

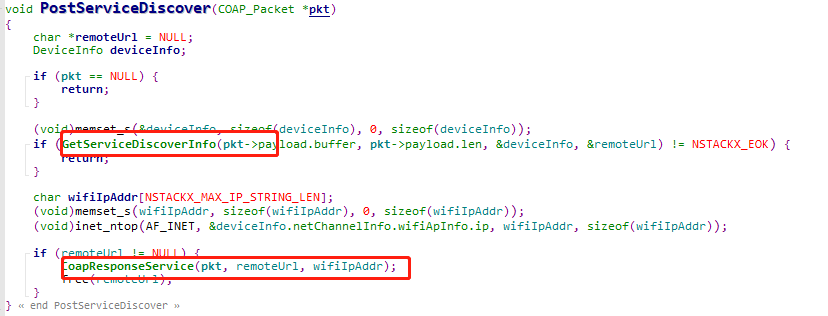

PostServiceDiscover()函数代码如下：

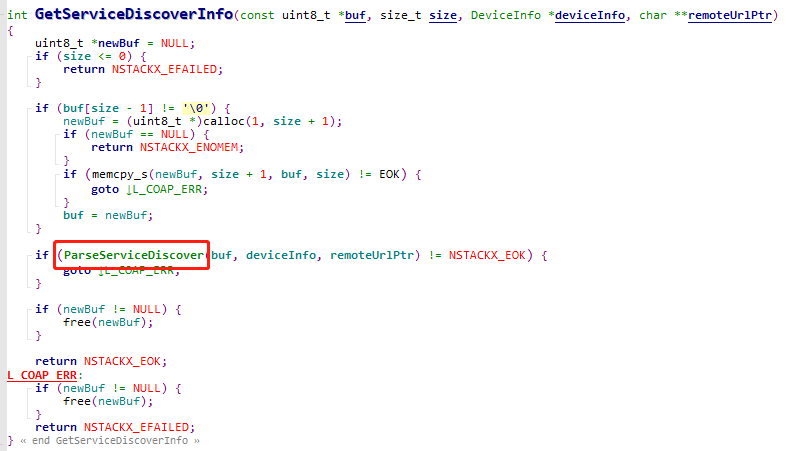

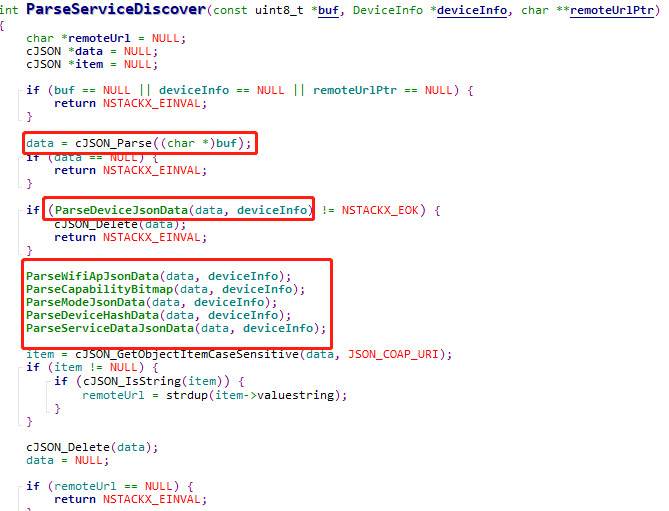

其中GetServiceDiscoverInfo()，这个函数可以获取到对端的ip 和remoteUrl。

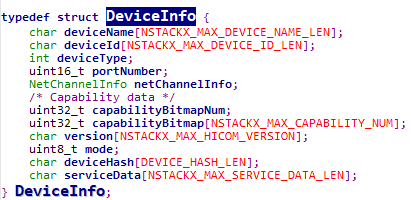

这里可以获取到设备信息，也就是deviceInfo 结构体成员如下：

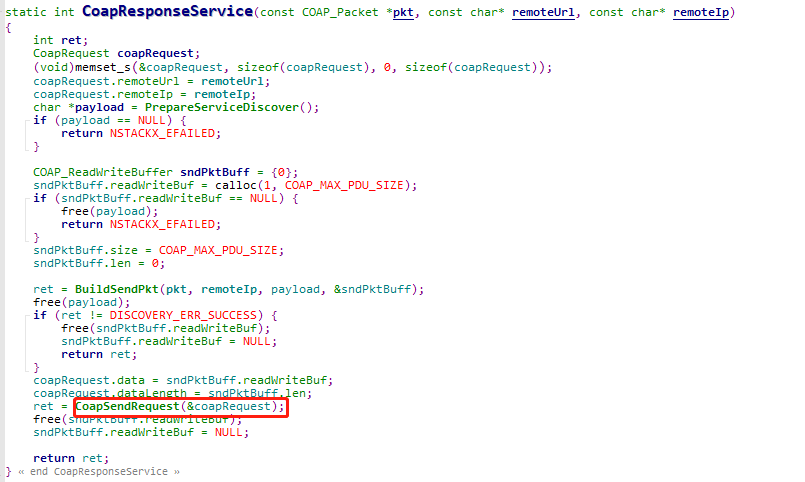

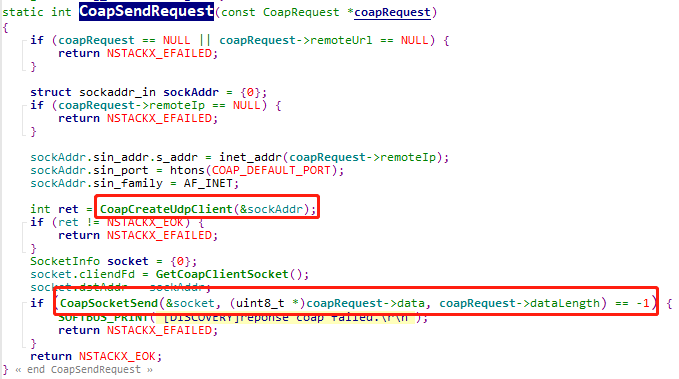

获取到这些信息之后我们就可以调用CoapResponseService()函数回复消息了。这里就看看主要的回复消息流程，其他的流程有兴趣可以自己继续钻研。

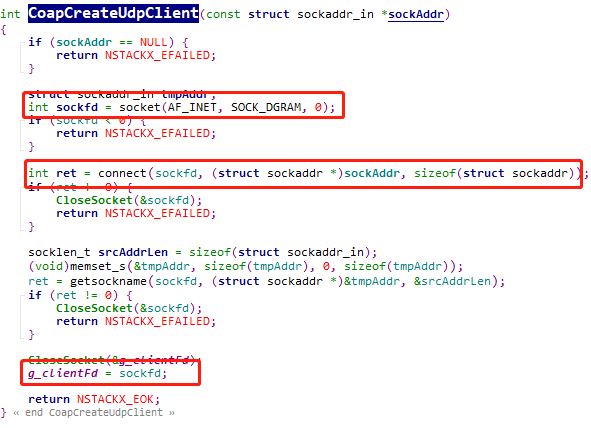

调用socket()创建socket 并将socket描述符返回跟全局变量g_clientFd，以便后面函数GetCoapClientSocket()获取socket描述符。

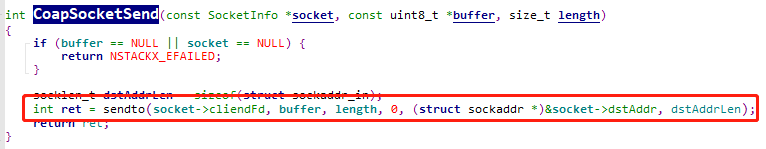

调用sendto发送消息。



此文档只是介绍了收发消息的主要流程，其他的细节这里并没有详细介绍。感兴趣的同学可以根据这个主流程继续钻研下其他的功能实现。
