谈到Redis缓存，我们描述其性能时会这么说：支持1万并发连接，几万QPS。而我们描述Nginx的高性能时，则会宣示：支持C10M（1千万并发连接），百万级QPS。Nginx用C语言开发，而Redis是用同一家族的C++语言开发的，C与C++在性能上是同一级数的。Redis与Nginx同样使用了事件驱动、异步调用、Epoll这些机制，为什么Nginx的并发连接会高出那么多呢？（本文不讨论Redis分布式集群）
这其实是由进程架构决定的。为了让进程占用CPU的全部计算力，Nginx充分利用了分时操作系统的特点，比如增加CPU时间片、提高CPU二级缓存命中率、用异步IO和线程池的方式回避磁盘的阻塞读操作等等，只有清楚了Nginx的这些招数，你才能将Nginx的性能最大化发挥出来。
为了维持Worker进程间的负载均衡，在1.9.1版本前Nginx使用互斥锁，基于八分之七这个阈值维持了简单、高效的基本均衡。而在此之后，使用操作系统提供的多ACCEPT队列，Nginx可以获得更高的吞吐量。
本文将会沿着高性能这条主线介绍Nginx的Master/Worker进程架构，包括进程间是如何分担流量的，以及默认关闭的多线程模式又是如何工作的。同时，本文也是Nginx开源社区基础培训系列课程第一季，即6月18日晚第3次直播课的部分文字总结。
►如何充分使用多核CPU？

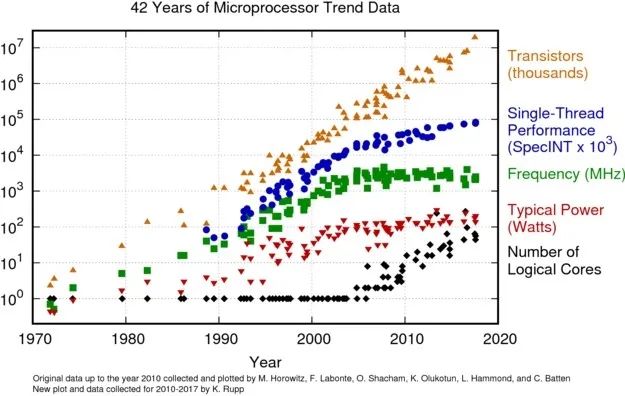

由于散热问题，CPU频率已经十多年没有增长了。如下图统计了1970年到2018年间CPU性能的变化，可以看到表示频率的绿色线从2005年后就不再升高，服务器多数都在使用能耗比更经济的2.x GHz CPU：
![]()
（图片来源：https://www.karlrupp.net/2018/02/42-years-of-microprocessor-trend-data/）
我们知道，CPU频率决定了它的指令执行速度，当频率增长陷入瓶颈，这意味着所有单进程、单线程的软件性能都无法从CPU的升级上获得提升，包括本文开头介绍的Redis服务就是如此。如果你熟悉JavaScript语言，可能使用过NodeJS这个Web服务，虽然它也是高并发服务的代表，但同样受制于单进程、单线程架构，无法充分CPU资源。
CPU厂商对这一问题的解决方案是横向往多核心发展，因此上图中表示核心数的黑色线至2005年后快速上升。由于操作系统使用CPU核心的最小单位是线程，要想同时使用CPU的所有核心，软件必须支持多线程才行。当然，进程是比线程更大的调度粒度，所以多进程软件也是可以的，比如Nginx。

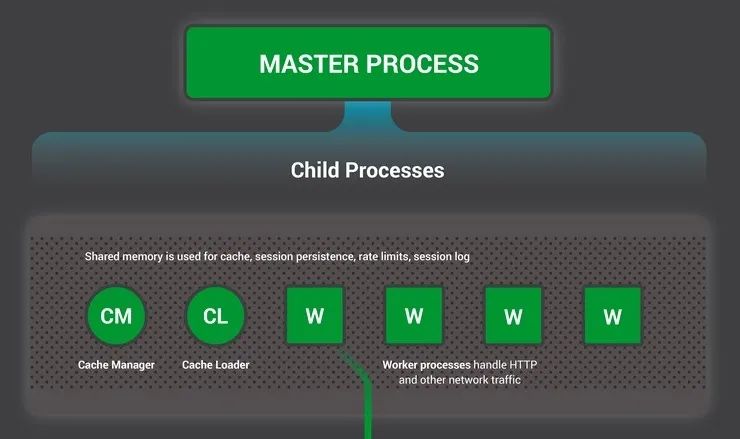

下图是Nginx的进程架构图，可以看到它含有4类进程：1个Master管理进程、多个Worker工作进程、1个Cache Loader缓存载入进程和1个Cache Manager缓存淘汰进程。
其中，Master是管理进程，它长期处于Sleep状态，并不参与请求的处理，因此几乎不消耗服务器的IT资源。另外，只有在开启HTTP缓存后，Cache Loader和Cache Manager进程才存在，其中，当Nginx启动时加载完磁盘上的缓存文件后，Cache Loader进程也会自动退出。关于这两个 Cache进程，我会在后续介绍Nginx缓存时中再详细说明。
负责处理用户请求的是Worker进程，只有Worker进程能够充分的使用多核CPU，Nginx的QPS才能达到最大值。因此，Worker进程的数量必须等于或者大于CPU核心的数量。由于Nginx采用了事件驱动的非阻塞架构，繁忙时Worker进程会一直处于Running状态，因此1个Worker进程就能够完全占用1个CPU核心的全部计算力，如果Worker进程数超过了CPU核心数，反而会造成一些Worker进程因为抢不到CPU而进入Sleep状态休眠。所以，Nginx会通过下面这行代码自动获取到CPU核心数：
ngx_ncpu = sysconf(_SC_NPROCESSORS_ONLN);
如果你在nginx.conf文件中加入下面这行配置：
worker_processes auto;
Nginx就会自动地将Worker进程数设置为CPU核心数：
if (ngx_strcmp(value[1].data, "auto") == 0) {
ccf->worker_processes = ngx_ncpu;
return NGX_CONF_OK;
为了防止服务器上的其他进程占用过多的CPU，你还可以给Worker进程赋予更高的静态优先级。Linux作为分时操作系统，会将CPU的执行时间分为许多碎片，交由所有进程轮番执行。这些时间片有长有短，从5毫秒到800毫秒不等，内核分配其长短时，会依据静态优先级和动态优先级。其中，动态优先级由内核根据进程类型自动决定，比如CPU型进程就能比IO型进程获得更长的时间片，而静态优先级可以通过setpriority函数设置。
在Linux中，静态优先级共包含40级，从-20到+19不等，其中-20表示最高优先级。进程的默认优先级是0，所以你可以通过调级优先级，让Worker进程获得更多的CPU资源。在nginx.conf文件中，worker_priority配置就能设置静态优先级，比如：
worker_priority -10;
由于每个CPU核心都拥有一级、二级缓存（Intel的Smart Cache三级缓存是所有核心共享的），为了提高这两级缓存的命中率，还可以将Worker进程与CPU核心绑定在一起。CPU缓存由于离计算单元更近，而且使用了更快的存储介质，所以二级缓存的访问速度不超过10纳秒，相对应的，主存存取速度至少在60纳秒以上，因此频繁命中CPU缓存，可以提升Nginx指令的执行速度。在nginx.conf中你可以通过下面这行配置绑定CPU：
worker_cpu_affinity auto;
Nginx的多进程架构已经能够支持C10M级别的高并发了，那么Nginx中的多线程又是怎么回事呢？这要从Linux文件系统的非阻塞调用说起。
Worker进程上含有数万个并发连接，在处理连接的过程中会产生大量的上下文切换。由于内核做一次切换的成本大约有5微秒，随着并发连接数的增多，这一成本是以指数级增长的。因此，只有在用户态完成绝大部分的切换，才有可能实现高并发。想做到这一点，只有完全使用非阻塞的系统调用。对于网络消息的传输，non-block socket可以完美实现。然而，Linux上磁盘文件的读取却是个大问题。
我们知道，机械硬盘上定位文件很耗时，由于磁盘转速难以提高（服务器磁盘的转速也只有10000转/秒），所以定位操作需要8毫秒左右，这是一个很高的数字。写文件时还可以通过Page Cache磁盘高速缓存的write back功能，先写入内存再异步回盘，读文件时则没有好办法。虽然Linux提供了原生异步IO系统调用，但在内存紧张时，异步AIO会回退到阻塞API（FreeBSD操作系统上的AIO没有这个问题）。
所以，为了缩小阻塞API的影响范围，Nginx允许将读文件操作放在独立的线程池中执行。比如，你可以通过下面这2条配置，为HTTP静态资源服务开启线程池：
thread_pool name threads=number [max_queue=number];
aio threads[=pool];

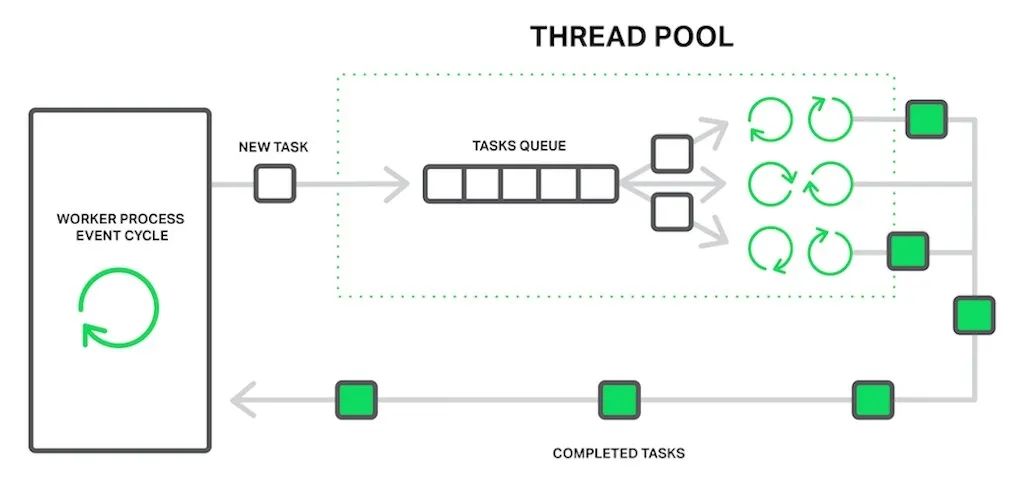

这个线程池是运行在Worker进程中的，并通过一个任务队列（max_queue设置了队列的最大长度），以生产者/消费者模型与主线程交换数据，如下图所示：
![]()
在极端场景下（活跃数据占满了内存），线程池可以将静态资源服务的性能提升9倍，具体测试可以参见这篇文章：https://www.nginx.com/blog/thread-pools-boost-performance-9x/。
到这里你可能有个疑问：又是多进程，又是多线程，为什么Nginx不索性简单点，全部使用多线程呢？这主要由2个原因决定：
因此，Nginx宁肯选用多进程模式使用多核CPU，而只以多线程作为补充。
►Worker进程间是如何协同处理请求的？
当一个进程监听了80端口后，其他进程绑定该端口时会失败，通常你会看到“Address already in use”的提示。那么，所有Worker进程同时监听80或者443端口，又是怎样做到的呢？
如果你用netstat命令，可以看到只有进程ID为2758的Master进程监听了端口：
![]()
Worker进程是Master的子进程，用ps命令可以从下图中看到，2758有2个Worker子进程，ID分别为3188和3189：
![]()

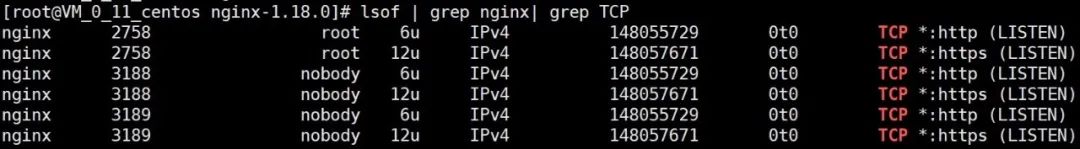

由于子进程自然继承了父进程已经打开的端口，所以Worker进程也在监听80和443端口，你可以用lsof命令看到这一点：
![]()

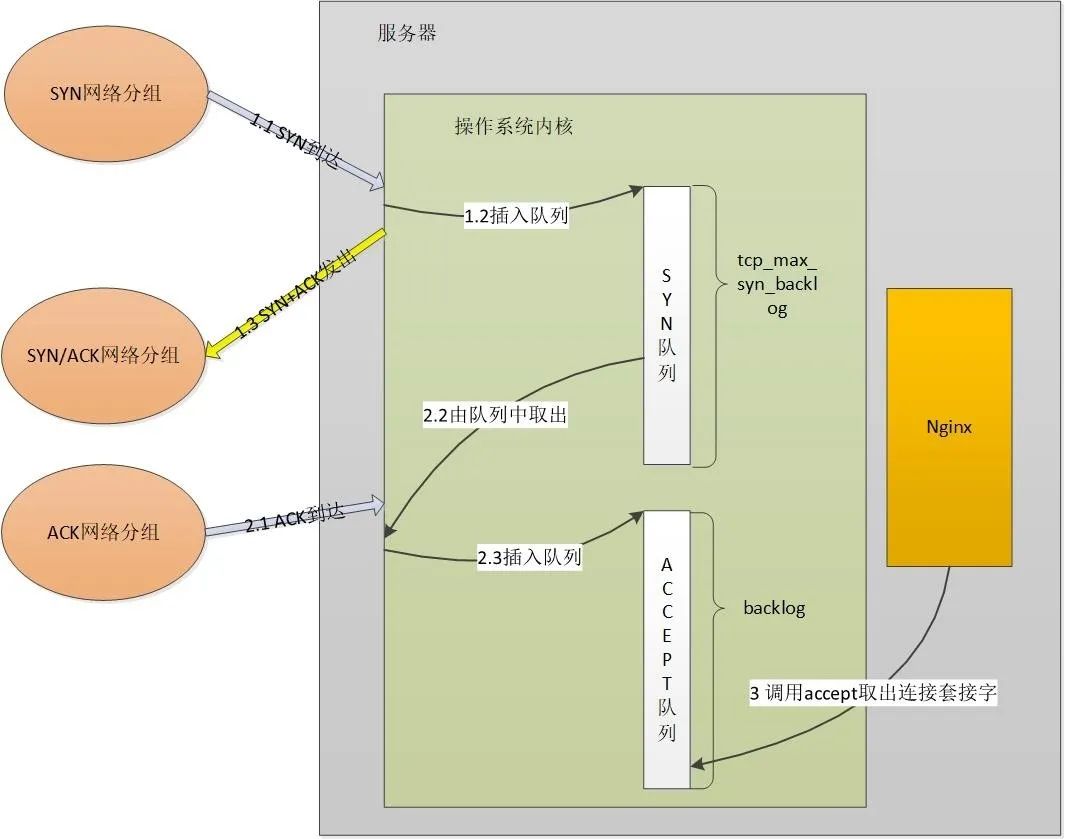

我们知道，TCP的三次握手是由操作系统完成的。其中，成功建立连接的socket会放入ACCEPT队列，如下图所示：
这样，当Worker进程通过epoll_wait的读事件（Master进程不会执行epoll_wait函数）获取新连接时，就由内核挑选1个Worker进程处理新连接。早期Linux内核的挑选算法很糟糕，特别是1个新连接建立完成时，内核会唤醒所有阻塞在epoll_wait函数上的Worker进程，然而，只有1个Worker进程，可以通过accept函数获取到新连接，其他进程获取失败后重新休眠，这就是曾经广为人知的“惊群”现象。同时，这也很容易造成Worker进程间负载不均衡，由于每个Worker进程绑定1个CPU核心，当部分Worker进程中的并发TCP连接过少时，意味着CPU的计算力被闲置了，所以这也降低了系统的吞吐量。
Nginx早期解决这一问题，在通过应用层accept_mutex锁完成的，在1.11.3版本前它是默认开启的：
accept_mutex on;
这把锁的工作原理是这样的：同一时间，通过抢夺accept_mutex锁，只有唯一1个持有锁的Worker进程才能将监听socket添加到epoll中：
if (ngx_shmtx_trylock(&ngx_accept_mutex)) {
ngx_listening_t * ls = cycle->listening.elts;
for (ngx_uint_t i = 0; i < cycle->listening.nelts; i++) {
ngx_connection_t * c = ls[i].connection;
if (ngx_add_event(c->read, NGX_READ_EVENT, 0) == NGX_ERROR) {
return NGX_ERROR;
}
}
}
这就解决了“惊群”问题，我们再来看负载均衡功能是怎么实现的。在nginx.conf中可以通过下面这行配置，设定每个Worker进程能够处理的最大并发连接数：
worker_connections number;
当空闲连接数不足总数的八分之一时，Worker进程会大幅度降低获取accept_mutex锁的概率：
ngx_int_t ngx_accept_disabled = ngx_cycle->connection_n / 8
- ngx_cycle->free_connection_n;
if (ngx_accept_disabled > 0) {
ngx_accept_disabled--;
} else {
if (ngx_trylock_accept_mutex(cycle) == NGX_ERROR) {
return;
}
...
我们还可以通过accept_mutex_delay配置控制负载均衡的执行频率，它的默认值是500毫秒，也就是最多500毫秒后，并发连接数较少的Worker进程会尝试处理新连接：
accept_mutex_delay 500ms;

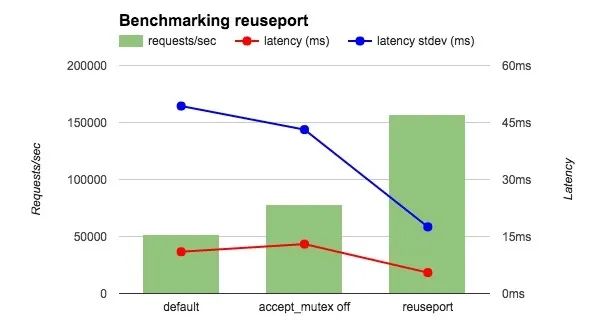

当然，在1.11.3版本后，Nginx默认关闭了accept_mutex锁，这是因为操作系统提供了reuseport（Linux3.9版本后才提供这一功能）这个更好的解决方案。我们先来看一下处理新连接的性能对比图：
上图中，横轴中的default项开启了accept_mutex锁。可以看到，使用reuseport后，QPS吞吐量有了3倍的提高，同时处理时延有明显的下降，特别是时延的波动（蓝色的标准差线）有大幅度的下降。

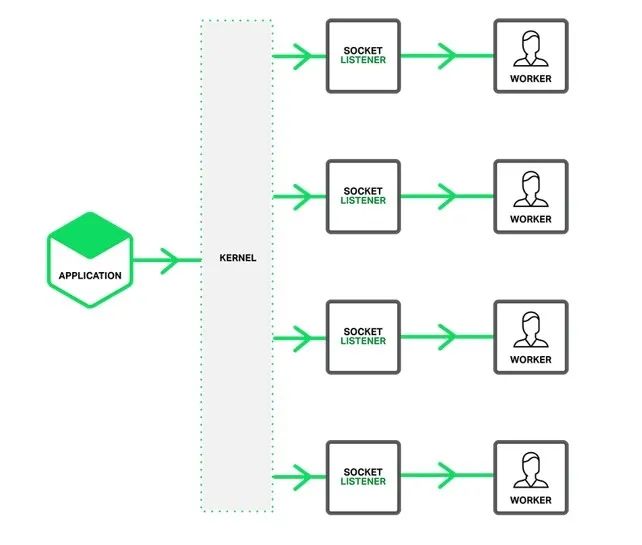

reuseport能够做到这么高的性能，是因为内核为每个Worker进程都建立了独立的ACCEPT队列，由内核将建立好的连接按负载分发到各队列中，如下图所示：
![]()

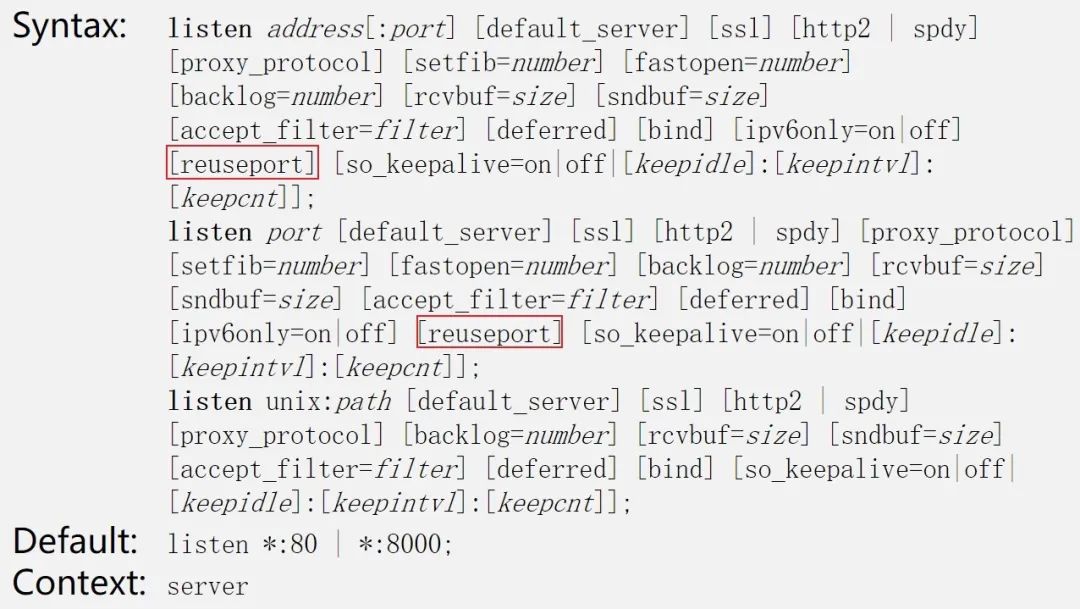

这样，Worker进程的执行效率就高了很多！如果你想开启reuseport功能，只需要在listen指令后添加reuseport选项即可：
当然，Master/Worker进程架构带来的好处还有热加载与热升级。在https://www.nginx-cn.net/article/70这篇文章中，我对这一流程有详细的介绍。
►小结
最后对本文的内容做个总结。
材料、散热这些基础科技没有获得重大突破前，CPU频率很难增长，类似Redis、NodeJS这样的单进程、单线程高并发服务，只能向分布式集群方向发展，才能继续提升性能。Nginx通过Master/Worker多进程架构，可以充分使用服务器上百个CPU核心，实现C10M。
为了榨干多核CPU的价值，Nginx无所不用其极：通过绑定CPU提升二级缓存的命中率，通过静态优先级扩大时间片，通过多种手段均衡Worker进程之间的负载，在独立线程池中隔离阻塞的IO操作，等等。可见，高性能既来自于架构，更来自于细节。
