鸿蒙开发快速入门之：Hi3861 开发板（1）

2020-09-10 1066

Hi3861开发板介绍

Hi3861 WLAN模组是一片大约2cm*5cm大小的开发板，是一款高度集成的2.4GHz WLAN SoC芯片，集成IEEE 802.11b/g/n基带和RF（Radio Frequency）电路。支持OpenHarmony，并配套提供开放、易用的开发和调试运行环境。

图 1 Hi3861 WLAN模组外观图

另外，Hi3861 WLAN模组还可以通过与Hi3861底板连接，扩充自身的外设能力，底板如下图所示。

图 2 Hi3861底板外观图

RF电路包括功率放大器PA（Power Amplifier）、低噪声放大器LNA（Low Noise Amplifier）、RF Balun、天线开关以及电源管理等模块；支持20MHz标准带宽和5MHz/10MHz窄带宽，提供最大72.2Mbit/s物理层速率。
Hi3861 WLAN基带支持正交频分复用（OFDM）技术，并向下兼容直接序列扩频（DSSS）和补码键控（CCK）技术，支持IEEE 802.11 b/g/n协议的各种数据速率。
Hi3861芯片集成高性能32bit微处理器、硬件安全引擎以及丰富的外设接口，外设接口包括SPI（Synchronous Peripheral Interface）、UART（Universal Asynchronous Receiver & Transmitter）、I2C（The Inter Integrated Circuit）、PWM（Pulse Width Modulation）、GPIO（General Purpose Input/Output）和多路ADC（Analog to Digital Converter），同时支持高速SDIO2.0（Secure Digital Input/Output）接口，最高时钟可达50MHz；芯片内置SRAM（Static Random Access Memory）和Flash，可独立运行，并支持在Flash上运行程序。
Hi3861芯片适用于智能家电等物联网智能终端领域。

图 3 Hi3861功能框图

资源和约束

Hi3861 WLAN模组资源十分有限，整板共2MB FLASH，352KB RAM。在编写业务代码时，需注意资源使用效率。

开发板规格

表 1 Hi3861 WLAN模组规格清单

规格类型	规格清单
通用规格	1×1 2.4GHz频段（ch1～ch14） PHY支持IEEE 802.11b/g/n MAC支持IEEE802.11 d/e/h/i/k/v/w 内置PA和LNA，集成TX/RX Switch、Balun等支持STA和AP形态，作为AP时最大支持6 个STA接入支持WFA WPA/WPA2 personal、WPS2.0 支持与BT/BLE芯片共存的2/3/4 线PTA方案电源电压输入范围：2.3V～3.6V IO电源电压支持1.8V和3.3V 支持RF自校准方案低功耗： Ultra Deep Sleep模式：5μA@3.3V DTIM1：1.5mA@3.3V DTIM3：0.8mA@3.3V
PHY特性	支持IEEE802.11b/g/n单天线所有的数据速率支持最大速率：72.2Mbps@HT20 MCS7 支持标准20MHz带宽和5M/10M窄带宽支持STBC 支持Short-GI
MAC特性	支持A-MPDU，A-MSDU 支持Blk-ACK 支持QoS，满足不同业务服务质量需求
CPU子系统	高性能 32bit微处理器，最大工作频率160MHz 内嵌SRAM 352KB、ROM 288KB 内嵌 2MB Flash
外围接口	1个SDIO接口、2个SPI接口、2个I2C接口、3个UART接口、15个GPIO接口、7路ADC输入、6路PWM、1个I2S接口（注：上述接口通过复用实现）外部主晶体频率40M或24M
其他信息	封装：QFN-32，5mm×5mm 工作温度：-40℃～+85℃

OpenHarmony关键特性

OpenHarmony基于Hi3861平台提供了多种开放能力，提供的关键组件如下表所示。

表 2 OpenHarmony关键组件列表

组件名	能力介绍
WLAN服务	提供WLAN服务能力。包括：station和hotspot模式的连接、断开、状态查询等。
模组外设控制	提供操作外设的能力。包括：I2C、I2S、ADC、UART、SPI、SDIO、GPIO、PWM、FLASH等。
分布式软总线	在OpenHarmony分布式网络中，提供设备被发现、数据传输的能力。
设备安全绑定	提供在设备互联场景中，数据在设备之间的安全流转的能力。
基础加解密	提供密钥管理、加解密等能力。
系统服务管理	系统服务管理基于面向服务的架构，提供了OpenHarmony统一化的系统服务开发框架。
启动引导	提供系统服务的启动入口标识。在系统服务管理启动时，调用boostrap标识的入口函数，并启动系统服务。
系统属性	提供获取与设置系统属性的能力。
基础库	提供公共基础库能力。包括：文件操作、KV存储管理等。
DFX	提供DFX能力。包括：流水日志、时间打点等。
XTS	提供OpenHarmony生态认证测试套件的集合。

微信关注我们

原文链接：https://my.oschina.net/u/4518335/blog/4557416

转载内容版权归作者及来源网站所有！

低调大师中文资讯倾力打造互联网数据资讯、行业资源、电子商务、移动互联网、网络营销平台。持续更新报道IT业界、互联网、市场资讯、驱动更新,是最及时权威的产业资讯及硬件资讯报道平台。

华为鸿蒙OS 尝鲜

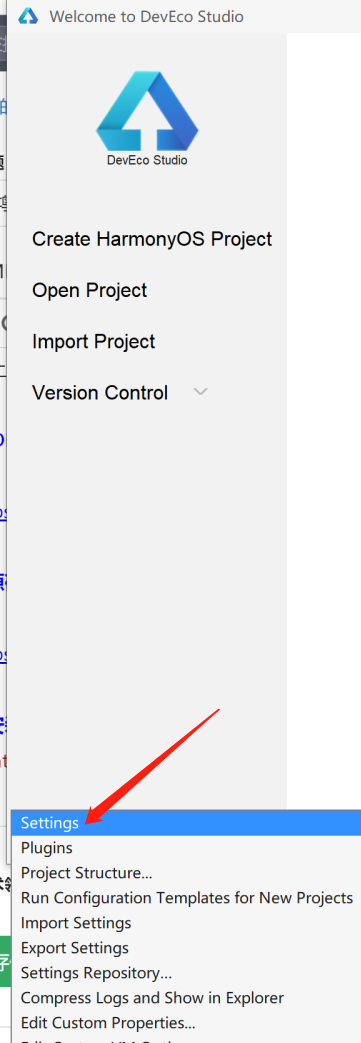

1.前序部分 1.1 官网： https://www.harmonyos.com 网上搜索第一个不是官方是三方的 1.2.IDE下载位置： https://device.harmonyos.com/cn/ide 1.3.源码位置： https://device.harmonyos.com/cn/docs/start/get-code/oem_sourcecode_guide-0000001050769927 1.4.安装时候启动会提示下载SDK，点击取消，搜索SDK，重新自定义SDK路径。我把所有的SDK都按照上，打勾会自动下载。 2. 创建的项目点击创建项目，发现现在支持有三种类型 2.1 TV 设备应用 2.2 Wearable 可穿戴设备应用 2.3 Lite Wearable 可穿戴设备(Lite)应用

2020-09-10

834

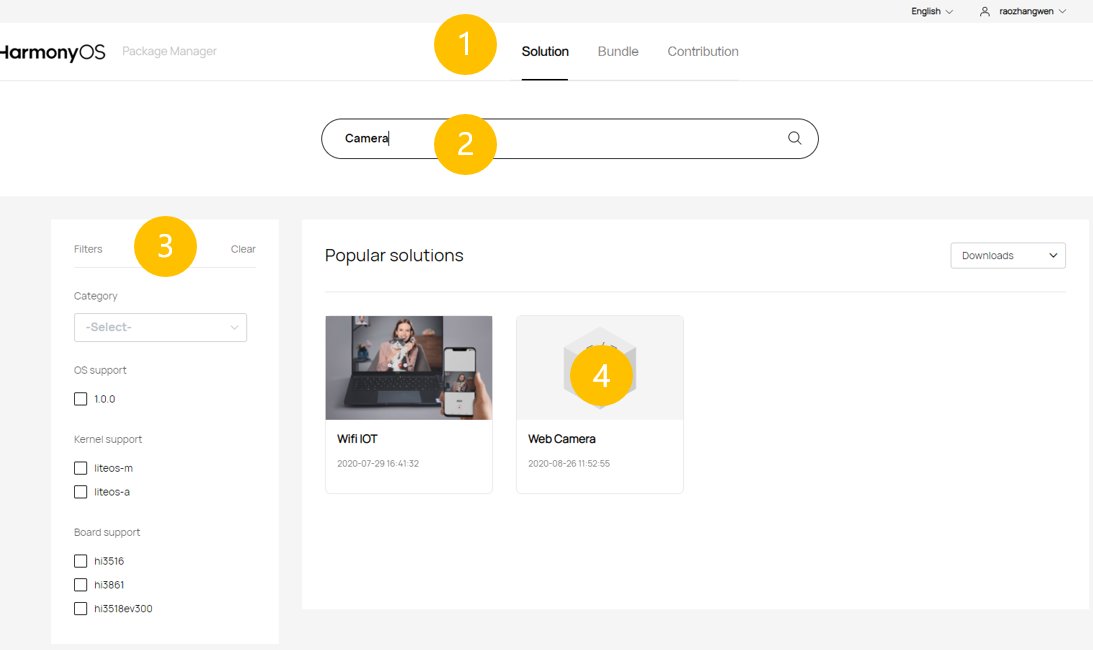

今天鸿蒙操作系统终于公布了源码，很多朋友还不太清楚如何获得鸿蒙源码，以下是鸿蒙源码获取方式。感兴趣的朋友赶紧扒拉下来一探究竟吧！源码获取 OpenHarmony介绍 OpenHarmony是HarmonyOS的开源版，由华为捐赠给开放原子开源基金会（OpenAtom Foundation）开源。第一个开源版本支持在128KB~128MB设备上运行，欢迎参加开源社区一起持续演进。代码仓库地址：https://openharmony.gitee.com 源码获取概述本文档将介绍如何获取OpenHarmony源码并说明OpenHarmony的源码目录结构。OpenHarmony的代码以组件的形式开放，开发者可以通过如下其中一种方式获取：获取方式1：从镜像站点下载压缩文件（推荐）获取方式2：从hpm网站组件式获取。通过HPM，查找满足需求的解决方案，挑选/裁剪组件后下载。获取方式3：用包管理器命令行工具获取。通过HPM的hpm-cli命令行工具，执行命令下载。获取方式4：从代码仓库获取。通过repo或git工具从代码仓库中下载。获取方式1：从镜像站点获取为了获得更好的下载性能...
