被 Google 选择的下一代数据面 Cilium 是什么 - 上手实践

2020-09-03 630

背景

在我之前的文章 K8S 生态周报| Google 选择 Cilium 作为 GKE 下一代数据面[1] 一文中，我介绍了 Google 宣布使用 Cilium 作为 GKE 的下一代数据面，及其背后的故事。

Google 选择 Cilium 主要是为了增加 GKE 平台的容器安全性和可观测性。那么，Cilium 到底是什么，为什么会有这么强的吸引力呢？

摘一段官网的介绍：

“

Cilium is open source software for transparently securing the network connectivity between application services deployed using Linux container management platforms like Docker and Kubernetes.

”

Cilium 是一个用于透明保护部署在 Linux 容器管理平台（比如 Docker 和 Kubernetes）上的应用服务之间网络连接的开源软件。

为什么着重强调是 “Linux 容器管理平台” 呢？这就不得不提到 Cilium 的实现了。Cilium 的基础是一种称为 eBPF 的 Linux 内核技术，使用 eBPF 可以在 Linux 自身内部动态的插入一些控制逻辑，从而满足可观察性和安全性相关的需求。

只谈概念毕竟过于空洞，本节我们直接上手实践一下 Cilium 。

准备集群

这里我使用 KIND[2] 来创建一套多节点的本地集群。

写配置文件

在创建集群时候，通过配置文件来禁用掉 KIND 默认的 CNI 插件。

kind: ClusterapiVersion: kind.x-k8s.io/v1alpha4nodes:- role: control-plane- role: worker- role: worker- role: workernetworking:  disableDefaultCNI: true

启动集群

将配置文件命名为 kindconfig ，通过 --config 参数来指定它。通过 --image 参数可指定创建集群所使用的镜像，这里我使用 kindest/node:v1.19.0@sha256:6a6e4d588db3c2873652f382465eeadc2644562a64659a1da4 来创建一个最新的 Kubernetes v1.19.0 版本的集群。

(MoeLove) ➜  ~ kind create cluster --config=kindconfig  --image=kindest/node:v1.19.0@sha256:6a6e4d588db3c2873652f382465eeadc2644562a64659a1da4db73d3beaa8848  Creating cluster "kind" ... ✓ Ensuring node image (kindest/node:v1.19.0) 🖼  ✓ Preparing nodes 📦 📦 📦 📦   ✓ Writing configuration 📜  ✓ Starting control-plane 🕹️  ✓ Installing StorageClass 💾  ✓ Joining worker nodes 🚜 Set kubectl context to "kind-kind"You can now use your cluster with:
kubectl cluster-info --context kind-kind
Have a question, bug, or feature request? Let us know! https://kind.sigs.k8s.io/#community 🙂

查看状态

由于我们已经禁用了 KIND 默认的 CNI ，所以现在集群的 Node 都是 NotReady 的状态，等待 CNI 的初始化。

(MoeLove) ➜  ~ kubectl get nodes NAME                 STATUS     ROLES    AGE   VERSIONkind-control-plane   NotReady   master   85s   v1.19.0kind-worker          NotReady   <none>   49s   v1.19.0kind-worker2         NotReady   <none>   49s   v1.19.0kind-worker3         NotReady   <none>   49s   v1.19.0

部署 Cilium

部署 Cilium 可以有多种方式，这里我们选择最简单的，直接使用 Helm 3 进行部署。

添加 Helm 仓库

Cilium 提供了官方维护的 Helm 仓库，我们先来添加它。

注意：请使用 Helm 3。在之前的文章 K8S 生态周报| Helm v2 进入维护期倒计时[3] 中，我曾介绍过 Helm v2 的维护期已经进入倒计时，三个月后将停止为 Helm v2 提供安全补丁，届时 Helm v2 的维护期就彻底终止了。

(MoeLove) ➜  ~ helm repo add cilium https://helm.cilium.io/ "cilium" has been added to your repositories

预加载镜像

这一步并非必须。只是由于每个在 Node 上都需要下载 cilium/cilium:v1.8.2 的镜像，会很耗时，所以我们可以直接使用 kind load docker-image 将主机 Docker 中的镜像加载到 KIND 创建的集群中。

# 下载镜像(MoeLove) ➜  ~ docker pull cilium/cilium:v1.8.2 v1.8.2: Pulling from cilium/ciliumDigest: sha256:9dffe79408025f7523a94a1828ac1691b997a2b1dbd69af338cfbecc8428d326Status: Image is up to date for cilium/cilium:v1.8.2docker.io/cilium/cilium:v1.8.2
# 将镜像加载到 KIND 集群中(MoeLove) ➜  ~ kind load docker-image cilium/cilium:v1.8.2  Image: "cilium/cilium:v1.8.2" with ID "sha256:009715be68951ab107617f04dc50bcceb3d3f1e0c09db156aacf95e56eb0d5cc" not yet present on node "kind-worker3", loading...Image: "cilium/cilium:v1.8.2" with ID "sha256:009715be68951ab107617f04dc50bcceb3d3f1e0c09db156aacf95e56eb0d5cc" not yet present on node "kind-control-plane", loading...Image: "cilium/cilium:v1.8.2" with ID "sha256:009715be68951ab107617f04dc50bcceb3d3f1e0c09db156aacf95e56eb0d5cc" not yet present on node "kind-worker", loading...Image: "cilium/cilium:v1.8.2" with ID "sha256:009715be68951ab107617f04dc50bcceb3d3f1e0c09db156aacf95e56eb0d5cc" not yet present on node "kind-worker2", loading...

镜像加载完成后，可使用如下命令进行二次确认：

for i in `docker ps --filter label=io.x-k8s.kind.cluster=kind -q`do    docker exec $i ctr -n k8s.io -a /run/containerd/containerd.sock i ls |grep ciliumdone

使用 Helm 部署 Cilium

(MoeLove) ➜  ~ helm install cilium cilium/cilium --version 1.8.2 \   --namespace kube-system \   --set global.nodeinit.enabled=true \   --set global.kubeProxyReplacement=partial \   --set global.hostServices.enabled=false \   --set global.externalIPs.enabled=true \   --set global.nodePort.enabled=true \   --set global.hostPort.enabled=true \   --set global.pullPolicy=IfNotPresent \   --set config.ipam=kubernetes \   --set global.hubble.enabled=true \   --set global.hubble.relay.enabled=true \   --set global.hubble.ui.enabled=true \   --set global.hubble.metrics.enabled="{dns,drop,tcp,flow,port-distribution,icmp,http}"NAME: ciliumLAST DEPLOYED: Wed Sep  2 21:03:23 2020NAMESPACE: kube-systemSTATUS: deployedREVISION: 1TEST SUITE: NoneNOTES:You have successfully installed Cilium with Hubble Relay and Hubble UI.
Your release version is 1.8.2.
For any further help, visit https://docs.cilium.io/en/v1.8/gettinghelp

这里对几个配置项做下说明：

  • global.hubble.enabled=true ：表示启用 Hubble 。
  • global.hubble.metrics.enabled="{dns,drop,tcp,flow,port-distribution,icmp,http}：表示 Hubble 暴露出的 metrics 中包含哪些内容，如果不指定则表示禁用它。
  • global.hubble.ui.enabled=true ：表示启用 Hubble UI

对于 Hubble 是什么，我们稍后再介绍。

当 Cilium 部署完成后，我们可以查看下部署的 ns 下的 Pod 情况：

(MoeLove) ➜  ~ kubectl -n kube-system get pods NAME                                         READY   STATUS    RESTARTS   AGEcilium-86dbc                                 1/1     Running   0          2m11scilium-cjcps                                 1/1     Running   0          2m11scilium-f8dtm                                 1/1     Running   0          2m11scilium-node-init-9r9cm                       1/1     Running   1          2m11scilium-node-init-bkg28                       1/1     Running   1          2m11scilium-node-init-jgx6r                       1/1     Running   1          2m11scilium-node-init-s7xhx                       1/1     Running   1          2m11scilium-operator-756cc96896-brlrh             1/1     Running   0          2m11scilium-t8kqc                                 1/1     Running   0          2m11scoredns-f9fd979d6-7vfnq                      1/1     Running   0          6m16scoredns-f9fd979d6-h7rfw                      1/1     Running   0          6m16setcd-kind-control-plane                      1/1     Running   0          6m19shubble-relay-666ddfd69b-2lpsz                1/1     Running   0          2m11shubble-ui-7854cf65dc-ncj89                   1/1     Running   0          2m11skube-apiserver-kind-control-plane            1/1     Running   0          6m19skube-controller-manager-kind-control-plane   1/1     Running   0          6m19skube-proxy-48rwk                             1/1     Running   0          6m16skube-proxy-8mn58                             1/1     Running   0          5m59skube-proxy-jptln                             1/1     Running   0          5m59skube-proxy-pp24h                             1/1     Running   0          5m59skube-scheduler-kind-control-plane            1/1     Running   0          6m19s

查看 Node 的状态：

(MoeLove) ➜  ~ kubectl get nodes NAME                 STATUS   ROLES    AGE     VERSIONkind-control-plane   Ready    master   7m1s    v1.19.0kind-worker          Ready    <none>   6m26s   v1.19.0kind-worker2         Ready    <none>   6m26s   v1.19.0kind-worker3         Ready    <none>   6m26s   v1.19.0

Cilium 功能体验

Hubble 介绍

上文中，通过 Helm 部署 Cilium 时，我们指定了一些与 Hubble 有关的参数，但尚未介绍 Hubble 具体是什么。这里简单介绍下。

Hubble 是一个完全分布式的网络和安全性的可观察性平台，它建立在 Cilium 和 eBPF 之上，以完全透明的方式深入了解服务以及网络基础结构的通信和行为。

由于它是构建在 Cilium 之上的，Hubble 可以利用 eBPF 获得可见性。通过使用 eBPF ，所有可见性都是可编程的，并且可以最大程度的减少开销，同时根据用户需要提供深入和详尽的可见性。例如：

  • 了解服务之间的依赖关系。可以观测到服务之间是否有通信，通信频率，以及 HTTP 调用产生的状态码等；
  • 监控网络和告警。可以观测到网络连接是否异常，是 L4 还是 L7 有问题，DNS 查询是否异常等；
  • 监控应用程序。可以观测到 HTTP 4xx/5xx 的错误率，HTTP 请求和响应的 95 值，99值等；
  • 监控安全问题。可以观测到哪些请求是被 Network Policy 所拒绝的，哪些服务解析了特定的域名等；

可观察性

我们可以直接使用 hubble observe 观测当前集群中的连接情况：

(MoeLove) ➜  hubble-ui git:(master) kubectl exec -n kube-system -t ds/cilium -- hubble observeTIMESTAMP             SOURCE                                      DESTINATION                                TYPE          VERDICT     SUMMARYSep  2 07:06:41.624   kube-system/coredns-f9fd979d6-h7rfw:8181    10.244.1.50:52404                          to-stack      FORWARDED   TCP Flags: ACK, FINSep  2 07:06:41.625   10.244.1.50:52404                           kube-system/coredns-f9fd979d6-h7rfw:8181   to-endpoint   FORWARDED   TCP Flags: ACK, FINSep  2 07:06:42.376   10.244.1.12:4240                            10.244.0.76:45164                          to-overlay    FORWARDED   TCP Flags: ACKSep  2 07:06:42.376   10.244.0.76:45164                           10.244.1.12:4240                           to-endpoint   FORWARDED   TCP Flags: ACKSep  2 07:06:42.778   10.244.1.50:37512                           10.244.1.12:4240                           to-endpoint   FORWARDED   TCP Flags: ACK, PSHSep  2 07:06:42.778   10.244.1.12:4240                            10.244.1.50:37512                          to-stack      FORWARDED   TCP Flags: ACK, PSHSep  2 07:06:44.941   10.244.1.50:59870                           10.244.0.108:4240                          to-overlay    FORWARDED   TCP Flags: ACKSep  2 07:06:44.941   10.244.1.12:4240                            10.244.2.220:47616                         to-overlay    FORWARDED   TCP Flags: ACKSep  2 07:06:44.941   10.244.1.50:52090                           10.244.3.159:4240                          to-overlay    FORWARDED   TCP Flags: ACKSep  2 07:06:44.941   10.244.1.50:52958                           10.244.2.81:4240                           to-overlay    FORWARDED   TCP Flags: ACKSep  2 07:06:44.941   10.244.2.220:47616                          10.244.1.12:4240                           to-endpoint   FORWARDED   TCP Flags: ACKSep  2 07:06:45.448   10.244.1.12:4240                            10.244.3.111:54012                         to-overlay    FORWARDED   TCP Flags: ACKSep  2 07:06:45.449   10.244.3.111:54012                          10.244.1.12:4240                           to-endpoint   FORWARDED   TCP Flags: ACKSep  2 07:06:47.631   kube-system/coredns-f9fd979d6-h7rfw:36120   172.18.0.4:6443                            to-stack      FORWARDED   TCP Flags: ACKSep  2 07:06:47.822   10.244.1.50:60914                           kube-system/coredns-f9fd979d6-h7rfw:8080   to-endpoint   FORWARDED   TCP Flags: SYNSep  2 07:06:47.822   kube-system/coredns-f9fd979d6-h7rfw:8080    10.244.1.50:60914                          to-stack      FORWARDED   TCP Flags: SYN, ACKSep  2 07:06:47.822   10.244.1.50:60914                           kube-system/coredns-f9fd979d6-h7rfw:8080   to-endpoint   FORWARDED   TCP Flags: ACKSep  2 07:06:47.823   kube-system/coredns-f9fd979d6-h7rfw:8080    10.244.1.50:60914                          to-stack      FORWARDED   TCP Flags: ACK, PSHSep  2 07:06:47.823   kube-system/coredns-f9fd979d6-h7rfw:8080    10.244.1.50:60914                          to-stack      FORWARDED   TCP Flags: ACK, FINSep  2 07:06:47.823   10.244.1.50:60914                           kube-system/coredns-f9fd979d6-h7rfw:8080   to-endpoint   FORWARDED   TCP Flags: ACK, PSH

可以看到内容很详细，包括通信的两端，以及发的包是 ACK 还是 SYN 等信息均可观测到。

部署测试应用

这里我们部署一个测试应用来实际体验下 Cilium 提供的强大功能。官方仓库中提供了一个 connectivity-check[4] 的测试用例，这里我对它做了精简和修改，以便理解。

这里定义的内容如下：

  • 1 个名为 echo-a 的 svc ，用于暴露 echo-a 这个测试服务；
  • 4 个 deploy ，分别是 1 个测试服务，以及三个用于测试与 echo-a 联通性的 deploy;
  • 2 个 CiliumNetworkPolicy，用来控制是否允许与 echo-a 联通；
---apiVersion: v1kind: Servicemetadata:  name: echo-aspec:  type: ClusterIP  ports:  - port: 80  selector:    name: echo-a---apiVersion: apps/v1kind: Deploymentmetadata:  name: echo-aspec:  selector:    matchLabels:      name: echo-a  replicas: 1  template:    metadata:      labels:        name: echo-a    spec:      containers:      - name: echo-container        image: docker.io/cilium/json-mock:1.0        imagePullPolicy: IfNotPresent        readinessProbe:          exec:            command: ["curl", "-sS", "--fail", "-o", "/dev/null", "localhost"]---apiVersion: apps/v1kind: Deploymentmetadata:  name: pod-to-a-allowed-cnpspec:  selector:    matchLabels:      name: pod-to-a-allowed-cnp  replicas: 1  template:    metadata:      labels:        name: pod-to-a-allowed-cnp    spec:      containers:      - name: pod-to-a-allowed-cnp-container        image: docker.io/byrnedo/alpine-curl:0.1.8        command: ["/bin/ash", "-c", "sleep 1000000000"]        imagePullPolicy: IfNotPresent        livenessProbe:          exec:            command: ["curl", "-sS", "--fail", "-o", "/dev/null", "echo-a"]        readinessProbe:          exec:            command: ["curl", "-sS", "--fail", "-o", "/dev/null", "echo-a"]---apiVersion: "cilium.io/v2"kind: CiliumNetworkPolicymetadata:  name: "pod-to-a-allowed-cnp"spec:  endpointSelector:    matchLabels:      name: pod-to-a-allowed-cnp  egress:  - toEndpoints:    - matchLabels:        name: echo-a    toPorts:    - ports:      - port: "80"        protocol: TCP  - toEndpoints:    - matchLabels:        k8s:io.kubernetes.pod.namespace: kube-system        k8s:k8s-app: kube-dns    toPorts:    - ports:      - port: "53"        protocol: UDP---apiVersion: apps/v1kind: Deploymentmetadata:  name: pod-to-a-l3-denied-cnpspec:  selector:    matchLabels:      name: pod-to-a-l3-denied-cnp  replicas: 1  template:    metadata:      labels:        name: pod-to-a-l3-denied-cnp    spec:      containers:      - name: pod-to-a-l3-denied-cnp-container        image: docker.io/byrnedo/alpine-curl:0.1.8        command: ["/bin/ash", "-c", "sleep 1000000000"]        imagePullPolicy: IfNotPresent        livenessProbe:          timeoutSeconds: 7          exec:            command: ["ash", "-c", "! curl -sS --fail --connect-timeout 5 -o /dev/null echo-a"]        readinessProbe:          timeoutSeconds: 7          exec:            command: ["ash", "-c", "! curl -sS --fail --connect-timeout 5 -o /dev/null echo-a"]---apiVersion: "cilium.io/v2"kind: CiliumNetworkPolicymetadata:  name: "pod-to-a-l3-denied-cnp"spec:  endpointSelector:    matchLabels:      name: pod-to-a-l3-denied-cnp  egress:  - toEndpoints:    - matchLabels:        k8s:io.kubernetes.pod.namespace: kube-system        k8s:k8s-app: kube-dns    toPorts:    - ports:      - port: "53"        protocol: UDP---apiVersion: apps/v1kind: Deploymentmetadata:  name: pod-to-aspec:  selector:    matchLabels:      name: pod-to-a  replicas: 1  template:    metadata:      labels:        name: pod-to-a    spec:      containers:      - name: pod-to-a-container        image: docker.io/byrnedo/alpine-curl:0.1.8        command: ["/bin/ash", "-c", "sleep 1000000000"]        imagePullPolicy: IfNotPresent        livenessProbe:          exec:            command: ["curl", "-sS", "--fail", "-o", "/dev/null", "echo-a"]

直接部署即可：

(MoeLove) ➜  ~ kubectl apply -f cilium-demo.yaml service/echo-a createddeployment.apps/echo-a createddeployment.apps/pod-to-a-allowed-cnp createdciliumnetworkpolicy.cilium.io/pod-to-a-allowed-cnp createddeployment.apps/pod-to-a-l3-denied-cnp createdciliumnetworkpolicy.cilium.io/pod-to-a-l3-denied-cnp createddeployment.apps/pod-to-a created

查看 Pod 状态，看看状态是否正常：

(MoeLove) ➜  ~ kubectl get pods NAME                                      READY   STATUS    RESTARTS   AGEecho-a-8b6595b89-w9kt2                    1/1     Running   0          49spod-to-a-5567c85856-xsg5b                 1/1     Running   0          49spod-to-a-allowed-cnp-7b85c8db8-jrjhx      1/1     Running   0          49spod-to-a-l3-denied-cnp-7f64d7b7c4-fsxrm   1/1     Running   0          49s

命令行观测

接下来，使用 hubble observe 观察下效果，已经可以看到我们部署的应用产生的连接了。

(MoeLove) ➜  ~ kubectl exec -n kube-system -t ds/cilium -- hubble observe  TIMESTAMP             SOURCE                                               DESTINATION                                             TYPE          VERDICT     SUMMARYSep  3 00:00:13.481   default/pod-to-a-5567c85856-xsg5b:60784              default/echo-a-8b6595b89-w9kt2:80                       to-endpoint   FORWARDED   TCP Flags: ACK, PSHSep  3 00:00:15.429   kube-system/coredns-f9fd979d6-h7rfw:53               default/pod-to-a-allowed-cnp-7b85c8db8-jrjhx:43696      to-endpoint   FORWARDED   UDPSep  3 00:00:16.010   10.244.1.12:4240                                     10.244.2.220:50830                                      to-overlay    FORWARDED   TCP Flags: ACKSep  3 00:00:16.010   10.244.1.12:4240                                     10.244.1.50:40402                                       to-stack      FORWARDED   TCP Flags: ACKSep  3 00:00:16.010   10.244.1.50:40402                                    10.244.1.12:4240                                        to-endpoint   FORWARDED   TCP Flags: ACKSep  3 00:00:16.011   10.244.2.220:50830                                   10.244.1.12:4240                                        to-endpoint   FORWARDED   TCP Flags: ACKSep  3 00:00:16.523   10.244.1.12:4240                                     10.244.3.111:57242                                      to-overlay    FORWARDED   TCP Flags: ACKSep  3 00:00:16.523   10.244.3.111:57242                                   10.244.1.12:4240                                        to-endpoint   FORWARDED   TCP Flags: ACKSep  3 00:00:21.376   kube-system/coredns-f9fd979d6-h7rfw:53               default/pod-to-a-l3-denied-cnp-7f64d7b7c4-fsxrm:44785   to-overlay    FORWARDED   UDPSep  3 00:00:21.377   kube-system/coredns-f9fd979d6-h7rfw:53               default/pod-to-a-l3-denied-cnp-7f64d7b7c4-fsxrm:44785   to-overlay    FORWARDED   UDPSep  3 00:00:23.896   kube-system/coredns-f9fd979d6-h7rfw:36120            172.18.0.4:6443                                         to-stack      FORWARDED   TCP Flags: ACKSep  3 00:00:25.428   default/pod-to-a-allowed-cnp-7b85c8db8-jrjhx:55678   default/echo-a-8b6595b89-w9kt2:80                       L3-L4         FORWARDED   TCP Flags: SYNSep  3 00:00:25.428   default/pod-to-a-allowed-cnp-7b85c8db8-jrjhx:55678   default/echo-a-8b6595b89-w9kt2:80                       to-endpoint   FORWARDED   TCP Flags: SYNSep  3 00:00:25.428   default/echo-a-8b6595b89-w9kt2:80                    default/pod-to-a-allowed-cnp-7b85c8db8-jrjhx:55678      to-endpoint   FORWARDED   TCP Flags: SYN, ACKSep  3 00:00:25.428   default/pod-to-a-allowed-cnp-7b85c8db8-jrjhx:55678   default/echo-a-8b6595b89-w9kt2:80                       to-endpoint   FORWARDED   TCP Flags: ACKSep  3 00:00:25.428   default/pod-to-a-allowed-cnp-7b85c8db8-jrjhx:55678   default/echo-a-8b6595b89-w9kt2:80                       to-endpoint   FORWARDED   TCP Flags: ACK, PSHSep  3 00:00:25.429   default/pod-to-a-allowed-cnp-7b85c8db8-jrjhx:55678   default/echo-a-8b6595b89-w9kt2:80                       to-endpoint   FORWARDED   TCP Flags: ACK, FINSep  3 00:00:29.546   10.244.1.50:57770                                    kube-system/coredns-f9fd979d6-h7rfw:8080                to-endpoint   FORWARDED   TCP Flags: SYNSep  3 00:00:29.546   kube-system/coredns-f9fd979d6-h7rfw:8080             10.244.1.50:57770                                       to-stack      FORWARDED   TCP Flags: SYN, ACKSep  3 00:00:29.546   10.244.1.50:57770                                    kube-system/coredns-f9fd979d6-h7rfw:8080                to-endpoint   FORWARDED   TCP Flags: ACK

Hubble UI 观测

还记得我们在上文中部署 Cilium 时候配置的几个关于 Hubble 的参数么，现在我们可以使用 Hubble UI 来看看效果。

先检查下 kube-system ns 下，是否有 hubble-ui 这个 svc 。

(MoeLove) ➜  kubectl -n kube-system get svc                                                                            NAME             TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)                  AGEhubble-metrics   ClusterIP   None           <none>        9091/TCP                 4m31shubble-relay     ClusterIP   10.102.90.19   <none>        80/TCP                   4m31shubble-ui        ClusterIP   10.96.69.234   <none>        80/TCP                   4m31skube-dns         ClusterIP   10.96.0.10     <none>        53/UDP,53/TCP,9153/TCP   8m51s

直接使用 kubectl port-forward ，从本地来访问 Hubble UI 。

(MoeLove) ➜  ~ kubectl -n kube-system port-forward svc/hubble-ui 12000:80Forwarding from 127.0.0.1:12000 -> 12000Forwarding from [::1]:12000 -> 12000

浏览器中打开 http://127.0.0.1:12000 即可。

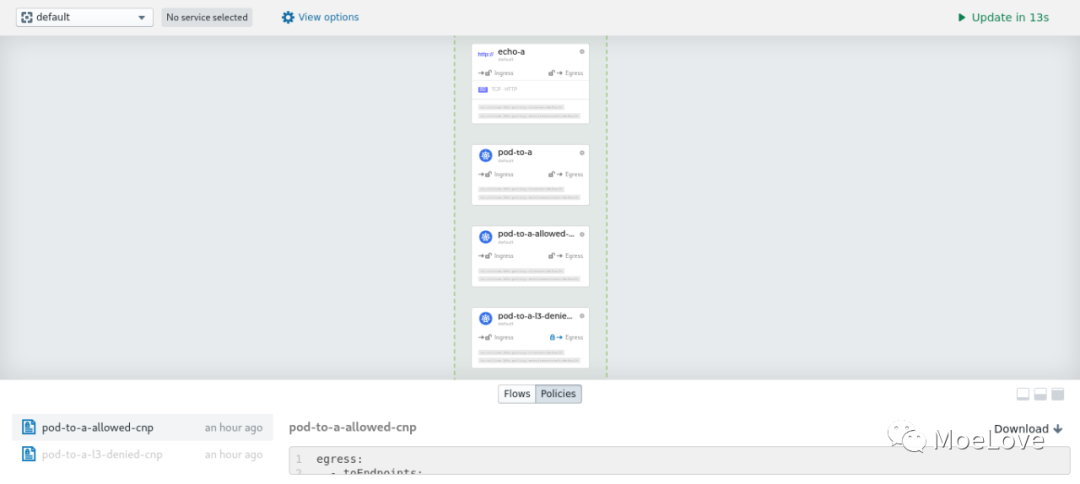

Hubble UI - https:/moelove.info

可以看到我们刚才部署的所有 Pod，以及查看到相应的 CiliumNetworkPolicy 等信息，这里就不赘述了，有兴趣的小伙伴可以自行探索下。

Hubble metrics 观测

我们也可以使用 Hubble 暴露出来的 metrics 进行观测：

(MoeLove) ➜  ~ kubectl port-forward -n kube-system  ds/cilium 19091:9091Forwarding from 127.0.0.1:19091 -> 9091Forwarding from [::1]:19091 -> 9091

简单看下其中的内容，包含各类请求/响应/丢弃等相关的统计信息，还有包括每个目标端口包的数量统计等。感兴趣的小伙伴可以自行探索下。

(MoeLove) ➜  ~ curl -s localhost:19091/metrics | head -n 22             # HELP hubble_dns_queries_total Number of DNS queries observed# TYPE hubble_dns_queries_total counterhubble_dns_queries_total{ips_returned="0",qtypes="A",rcode=""} 1165hubble_dns_queries_total{ips_returned="0",qtypes="AAAA",rcode=""} 1165# HELP hubble_dns_response_types_total Number of DNS queries observed# TYPE hubble_dns_response_types_total counterhubble_dns_response_types_total{qtypes="A",type="A"} 233hubble_dns_response_types_total{qtypes="AAAA",type="AAAA"} 233# HELP hubble_dns_responses_total Number of DNS queries observed# TYPE hubble_dns_responses_total counterhubble_dns_responses_total{ips_returned="0",qtypes="A",rcode="Non-Existent Domain"} 932hubble_dns_responses_total{ips_returned="0",qtypes="AAAA",rcode="Non-Existent Domain"} 932hubble_dns_responses_total{ips_returned="1",qtypes="A",rcode="No Error"} 233hubble_dns_responses_total{ips_returned="1",qtypes="AAAA",rcode="No Error"} 233# HELP hubble_drop_total Number of drops# TYPE hubble_drop_total counterhubble_drop_total{protocol="ICMPv4",reason="Policy denied"} 459hubble_drop_total{protocol="ICMPv4",reason="Unsupported protocol for NAT masquerade"} 731hubble_drop_total{protocol="ICMPv6",reason="Unsupported L3 protocol"} 213hubble_drop_total{protocol="TCP",reason="Policy denied"} 1425hubble_drop_total{protocol="UDP",reason="Stale or unroutable IP"} 6hubble_drop_total{protocol="Unknown flow",reason="Policy denied"} 1884

验证 CiliumNetworkPolicy 的效果

说了这么多，我们来验证下刚才部署的 CiliumNetworkPolicy 的实际效果吧。

以下是刚才部署的测试 Pod， 我们通过这些 Pod 来访问 echo-a 这个 svc 。

(MoeLove) ➜  ~ kubectl get pods NAME                                      READY   STATUS    RESTARTS   AGEecho-a-8b6595b89-w9kt2                    1/1     Running   0          79mpod-to-a-5567c85856-xsg5b                 1/1     Running   0          79mpod-to-a-allowed-cnp-7b85c8db8-jrjhx      1/1     Running   0          79mpod-to-a-l3-denied-cnp-7f64d7b7c4-fsxrm   1/1     Running   0          79m
  • pod-to-a 这是未配置任何 CiliumNetworkPolicy 规则的 Pod
(MoeLove) ➜  ~ kubectl exec pod-to-a-5567c85856-xsg5b --  curl -sI --connect-timeout 5 echo-aHTTP/1.1 200 OKX-Powered-By: ExpressVary: Origin, Accept-EncodingAccess-Control-Allow-Credentials: trueAccept-Ranges: bytesCache-Control: public, max-age=0Last-Modified: Sat, 26 Oct 1985 08:15:00 GMTETag: W/"83d-7438674ba0"Content-Type: text/html; charset=UTF-8Content-Length: 2109Date: Thu, 03 Sep 2020 00:54:05 GMTConnection: keep-alive
  • pod-to-a-allowed-cnp 配置了允许通过 TCP 访问 echo-a
(MoeLove) ➜  ~ kubectl exec pod-to-a-allowed-cnp-7b85c8db8-jrjhx --  curl -sI --connect-timeout 5 echo-aHTTP/1.1 200 OKX-Powered-By: ExpressVary: Origin, Accept-EncodingAccess-Control-Allow-Credentials: trueAccept-Ranges: bytesCache-Control: public, max-age=0Last-Modified: Sat, 26 Oct 1985 08:15:00 GMTETag: W/"83d-7438674ba0"Content-Type: text/html; charset=UTF-8Content-Length: 2109Date: Thu, 03 Sep 2020 01:10:27 GMTConnection: keep-alive
  • pod-to-a-l3-denied-cnp 则是只配置了允许访问 DNS，而未配置允许对 echo-a 的访问
(MoeLove) ➜  ~ kubectl exec pod-to-a-l3-denied-cnp-7f64d7b7c4-fsxrm --  curl -sI --connect-timeout 5 echo-acommand terminated with exit code 28

可以看到，如果对 Pod 应用了 CiliumNetworkPolicy , 但是未配置对应的允许规则的话，则代表不允许访问。

比如，我们可以使用上面两个配置了 CiliumNetworkPolicy 的 Pod 来访问下公网域名：

(MoeLove) ➜  ~ kubectl exec pod-to-a-allowed-cnp-7b85c8db8-jrjhx --  curl -sI --connect-timeout 5 moelove.infocommand terminated with exit code 28(MoeLove) ➜  ~ kubectl exec pod-to-a-l3-denied-cnp-7f64d7b7c4-fsxrm --  curl -sI --connect-timeout 5 moelove.infocommand terminated with exit code 28

可以看到，均不能正常访问。

总结

本节，主要介绍了 Cilium 和 Hubble 等。

通过使用 KIND 创建的 Kubernetes 集群，部署了 Cilium 及其相关组件，并通过一个实例，来展示了通过 hubble observe，Hubble UI 及 Hubble metrics 等方式进行观测。

也通过实际操作，验证了 CiliumNetworkPolicy 的实际效果。

我主要是在为 Docker 写代码的过程中，会涉及到 LSM 及 seccomp 等部分，所以顺便去研究了 eBPF 及其相关技术（后续再分享这部分内容）。

而 Cilium 则是我在 2019 年上半年开始学习和研究的，但正如我在去年的文章 《K8S 生态周报| cilium 1.6 发布 100% kube-proxy 的替代品》[5] 中写的那样：

“

这里稍微说几句我关于 Cilium 的看法：

  • 厉不厉害？厉害。
  • 值不值得研究？值得。
  • 会不会放到自己的集群替代 kube-proxy ？不会，最起码目前不会。

如果你想要通过 cilium 研究 eBPF 或者 XDP 我倒是建议你可以看看，是个很不错的项目，而且通过这个项目能加深很多网络方面的认识。这么说吧，如果把 cilium 的源码及所涉及原理都研究通透了，那就很厉害了。

至于要不要替换 kube-proxy 在我看来，最起码目前我不会这样去做。解决问题的办法有很多种，而替换掉一个核心组件，却不一定是一个最值得的选择。

”

Cilium 是一个值得学习和研究的项目/技术，但我目前尚未将它放到生产环境中（这也是我少数花费很多精力研究，但未应用于生产的技术之一）。

但现在看来， Cilium 也有了一定的市场/发展，是时候重新考量下了。后续我会继续分享 Cilium 及 eBPF 相关的技术文章，欢迎关注。

欢迎订阅我的文章公众号【MoeLove】

参考资料

[1]

Google 选择 Cilium 作为 GKE 下一代数据面: https://zhuanlan.zhihu.com/p/195759300

 [2]

Kubernetes IN Docker: https://kind.sigs.k8s.io/

 [3]

Helm v2 进入维护期倒计时: https://zhuanlan.zhihu.com/p/186265631

 [4]

connectivity-check: https://raw.githubusercontent.com/cilium/cilium/HEAD/examples/kubernetes/connectivity-check/connectivity-check.yaml

 [5]

K8S 生态周报| cilium 1.6 发布 100% kube-proxy 的替代品: https://zhuanlan.zhihu.com/p/79757835
