docker bridge 到 k8s pod 跨节点网络通信机制演进
2020 还没来得及品味就即将过去一个季度,愿剩下的时光不被辜负。进入正题,docker container是单进程模式,能够解决一些单一的问题,在现实中,我们常常需要多个进程放在一个「盒子」里、或者多个节点共同完成通信过程,接下来,说下这个过程的网络通信是如何实现的?
[root@localhost ~]# docker network ls
NETWORK ID NAME DRIVER SCOPE
c250329fad3c bridge bridge local
c7c3d1f77969 compose_extnetwork bridge local
199b85fbf2fa host host local
b488be9da3d6 none null local
共享主机网络模式 - host
host指的是共享主机的网络和端口,但是破坏了 container 的隔离性;
无网络模式 - none
其中无网络模式是指加入此模式下的容器都不能通信,比较鸡肋;
自定义
自定义主要用于实现DNS解析和服务发现,特殊场景下定制使用;
默认网络模式 - bridge
网桥是 docker 默认网络模式,也是平时用的最多的一种,这里主要对 docker 的 bridge 模式做详细讲解。
-
docker启动后建立名为docker0的虚拟网桥。 -
容器启动时在主机上创建一对虚拟网卡veth pair设备。这一对虚拟设备完成一组数据完整流通的链路,数据从一个设备进入,从另一个设备出来。容器中重命名为eth0,宿主机上的以veth*显示并插在docker0网桥上。可以通过如下命令查看,docker0上插了 veth42f3f11 和 vethe8589bd 两张虚拟设备,见(a)图。
[root@localhost ~]# brctl show
bridge name bridge id STP enabled interfaces
br-c7c3d1f77969 8000.02429160f0dd no
docker0 8000.02420a13dd3a no veth42f3f11
vethe8589bd
(a)
(b)
bash-4.4# route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
default 172.17.0.1 0.0.0.0 UG 0 0 0 eth0
172.17.0.0 * 255.255.0.0 U 0 0 0 eth0
bash-4.4#

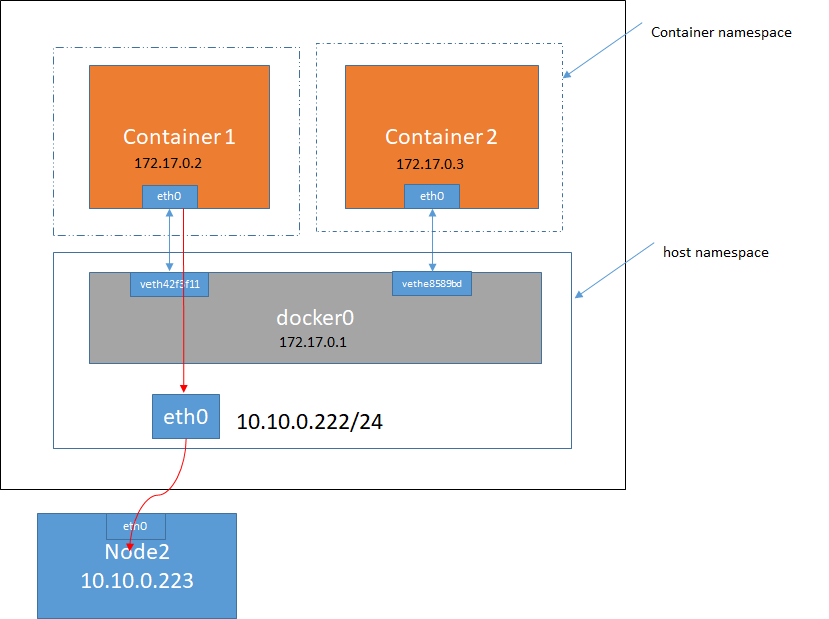

如果访问外部网络,也非常简单,数据包先经过docker0网卡,根据宿主机路由规则连接到eth0网卡,转发到外部网络。见(c)图所示。

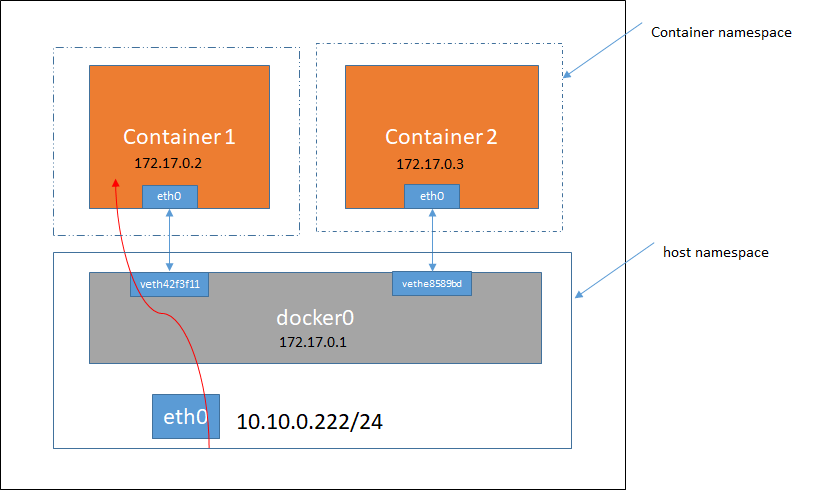

(c)
docker 在默认网络设置情况下,节点A 的docker0 跟节点B 的docker0 没有任何关联,网络也是不通的,这就导致不能满足我们跨节点通信要求。Kubernetes 的 Pod 又是通过何种方式实现的呢?
3、pod 通信机制
如果要说明 pod 的通信机制,要从一个镜像说起,在 kubectl 安装kubernetes 的时候一定会看到 k8s.gcr.io/pause 这个镜像,不知道有没有疑问,这个到底是干嘛的?其它几个镜像顾名思义,但是这个【暂停】是什么?没错,他就是用来 hold 一个 Pod 内部多个 Container 网络通信。
[root@k8s-client1 ~]# docker ps |grep sp-nginx
e34adacf9be1 0a81924719d1 "/usr/local/nginx/b…" 3 seconds ago Up 2 seconds k8s_sp_nginx-deployment-84b5d9cb66-hkfp6_default_5c27af26-6b7e-11ea-8d03-70fd45ac3f1f_0
f245174b9a51 0a81924719d1 "/usr/local/nginx/b…" 5 seconds ago Up 4 seconds k8s_sp_nginx-deployment-84b5d9cb66-zfbhr_default_5c281ef0-6b7e-11ea-8d03-70fd45ac3f1f_0
如上所示,你可以看到在创建 nginx pod 过程中,不仅创建了一个nginx 容器,并附带了一个 pause 容器,而且 pause 容器是在 nginx容器之前创建的,这个被暂停的容器把所有的容器收纳到一起,一个基础容器,唯一目的就是保存所有的命名空间。容器中 pod 共享同一个 IP 地址。故同一个 Pod 中 Container 可以做到直接通过 localhost 直接通信,那么同一个节点多个 Pod 之间如何通信的呢?
(d)

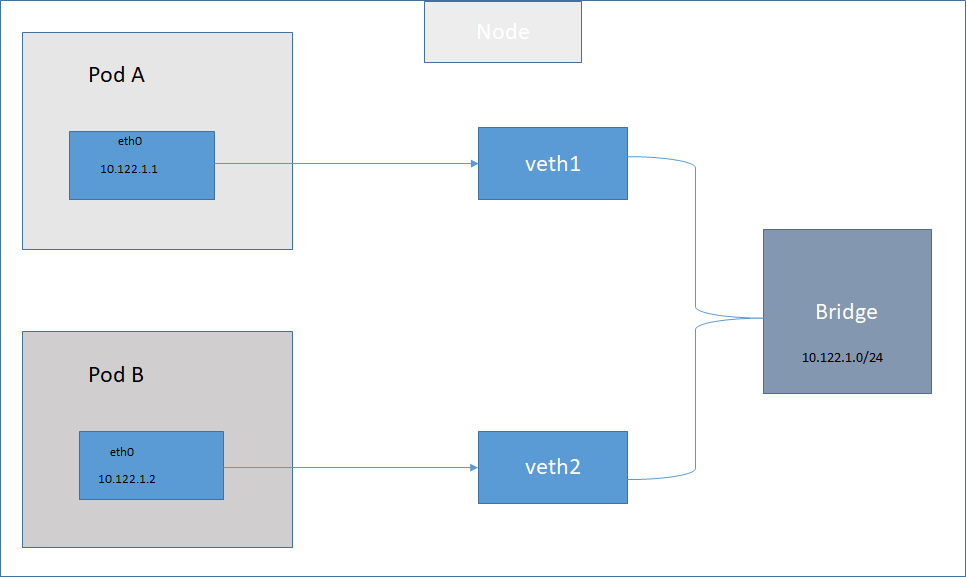

pause 容器启动之前,会为容器创建虚拟一对 ethernet 接口,一个保留在宿主机 vethxxx(插在网桥上),一个保留在容器网络命名空间内,并重命名为eth0。两个虚拟接口的两端,从一端进入,另一端出来。任何 Pod 连接到该网桥的 Pod 都可以收发数据。如(d)图所示。
4、跨 node pod 通信

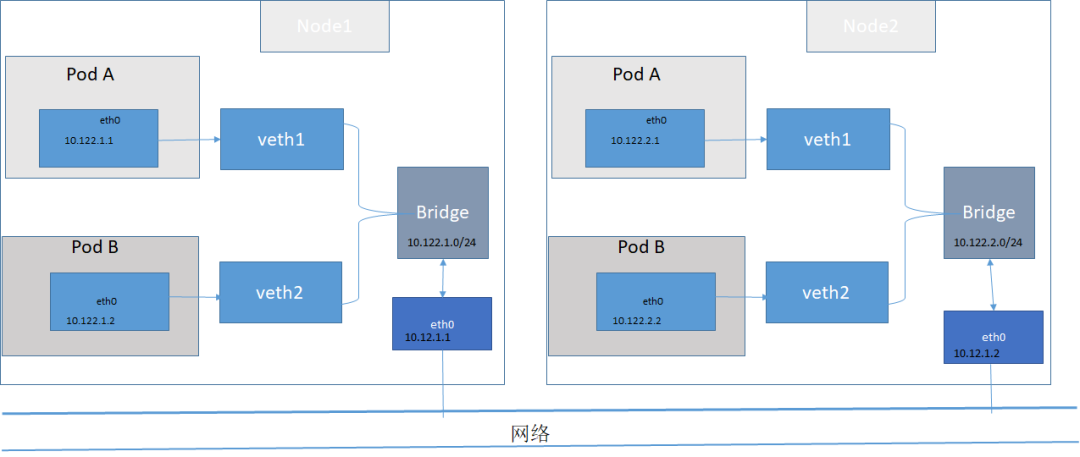

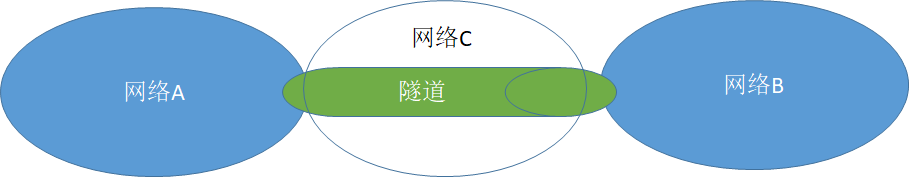

跨节点 Pod 通信,相当于创建一个整个集群公用的【 网桥 】然后把集群中所有的 Pod 连接起来,就可以通信了。
(e)
(f)
5、总结
本文由浅到深的讲解了 docker 网络模式实现以及 Kubernetes Pod 跨节点之间通信原理和实现方式。简单介绍了dockers、Kubernetes网络通信方式,其内部通过网卡、回环设备、路由表、iptables等实现,如果你是个喜欢深究的人,可以研究下组网过程。
