预备知识

在阅读本文最好先熟悉一种i2c设备的驱动程序，并且浏览一下i2c-core.c以及芯片提供商的提供的i2c总线驱动（i2c-davinci.c）。标题党请见谅！

其实i2c接口非常的简单，即使用51单片的gpio来模拟i2c，编写一个e2prom或者其他i2c接口的驱动程序，也不是什么难事，几百行代码就能搞定。

但是Linux的i2c驱动体系结构却有相当的复杂度，不管是叫linux i2c驱动还是单片机i2c驱动，其根本还是操作soc芯片内部的i2c模块（也叫i2c adapter）（读写i2c相关的寄存器）来产生start、stop还有ack信号而已。

linux设备驱动到底复杂在什么地方？

假设soc芯片dm368有两个i2c adapter（368内部真正只有一个i2c模块）：i2c_adapter1，i2c_adapter1；然后外部有三个i2c接口的设备i2c_device1，i2c_device2，i2c_device3。

现在要求在裸机下写出他们的驱动函数。那么肯定要写出6个不同的驱动函数：

[cpp] view plain copy
  1. i2c_adapter1_ReadWrite_i2c_device1();
  2. i2c_adapter1_ReadWrite_i2c_device2()
  3. i2c_adapter1_ReadWrite_i2c_device3()
  4. i2c_adapter2_ReadWrite_i2c_device1()
  5. i2c_adapter2_ReadWrite_i2c_device2()
  6. i2c_adapter2_ReadWrite_i2c_device3()

设想一共有m个i2c adapter和n个外设i2c device，那么将需要m*n个驱动。并且这m*n个驱动程序必要会有很大部分重复的代码，而且不利于驱动程序的移植。

如果采用adapter和device分离的思想来写这样的驱动会是怎样呢？

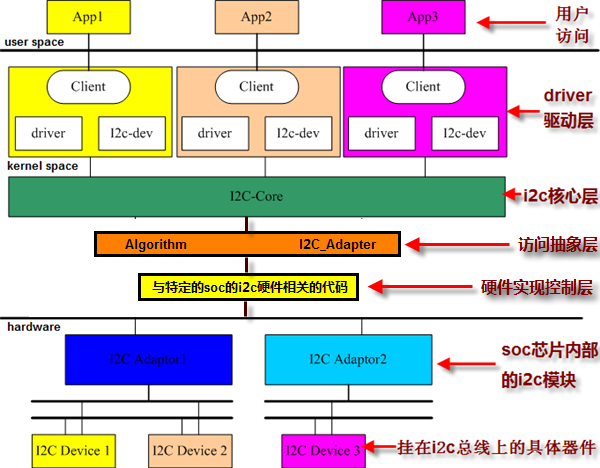

图1

这样分离之后，只需要m+n个驱动，而且Adapter和Device的几乎没有耦合性，增加一个Adapter或者device并不会影响其余的驱动。

这就是分离思想带来的好处。除此之外，linux虽然是C写的，但是大量使用了面向对象的变成方法（可以理解为分层的思想），仅仅分离细想和分层思想的引入，就大大增加了linux设备驱动的复杂度。


linux驱动中 i2c驱动架构

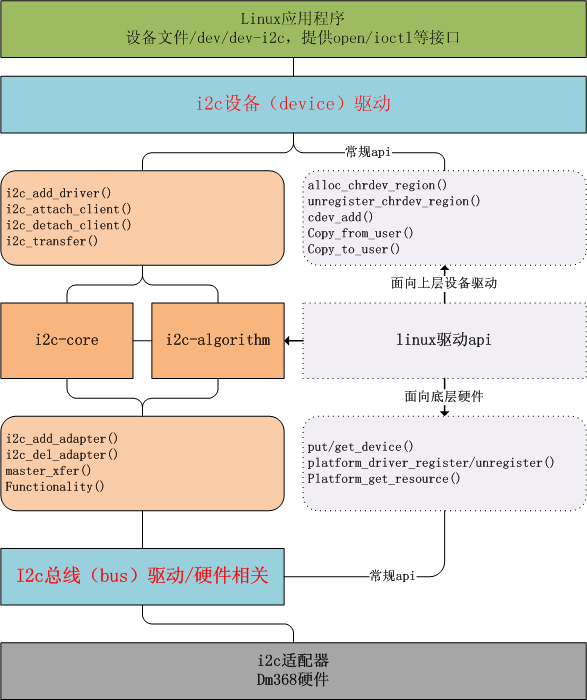

图2

上图完整的描述了linux i2c驱动架构，虽然I2C硬件体系结构比较简单，但是i2c体系结构在linux中的实现却相当复杂。那么我们如何编写特定i2c接口器件（比如，ov2715，需要i2c来配置寄存器）的驱动程序？就是说上述架构中的那些部分需要我们完成，而哪些是linux内核已经完善的或者是芯片提供商（TI davinci平台已经做好的）已经提供的？

架构层次分类

第一层：提供i2c adapter的硬件驱动，探测、初始化i2c adapter（如申请i2c的io地址和中断号），驱动soc控制的i2c adapter在硬件上产生信号（start、stop、ack）以及处理i2c中断。覆盖图中的硬件实现层

第二层：提供i2c adapter的algorithm，用具体适配器的xxx_xferf()函数来填充i2c_algorithm的master_xfer函数指针，并把赋值后的i2c_algorithm再赋值给i2c_adapter的algo指针。覆盖图中的访问抽象层、i2c核心层

第三层：实现i2c设备驱动中的i2c_driver接口，用具体的i2c device设备的attach_adapter()、detach_adapter()方法赋值给i2c_driver的成员函数指针。实现设备device与总线（或者叫adapter）的挂接。覆盖图中的driver驱动层

第四层：实现i2c设备所对应的具体device的驱动，i2c_driver只是实现设备与总线的挂接，而挂接在总线上的设备则是千差万别的，eeprom和ov2715显然不是同一类的device，所以要实现具体设备device的write()、read()、ioctl()等方法，赋值给file_operations，然后注册字符设备（多数是字符设备）。覆盖图中的driver驱动层

第一层和第二层又叫i2c总线驱动(bus)，第三第四属于i2c设备驱动(device driver)。在linux驱动架构中，几乎不需要驱动开发人员再添加bus，因为linux内核几乎集成所有总线bus，如usb、pci、i2c等等。并且总线bus中的【与特定硬件相关的代码】已由芯片提供商编写完成，例如TI davinci平台i2c总线bus与硬件相关的代码在内核目录/drivers/i2c/buses下的i2c-davinci.c源文件中；而三星的s3c-2440平台i2c总线bus为/drivers/i2c/buses/i2c-s3c2410.c

第三第四层又叫设备驱动层与特定device相干的就需要驱动工程师来实现了。

明确了方向后，再来具体分析。

具体分析

i2c_adapter与i2c_client的关系与i2c硬件体系中设配器与设备的关系一致，即i2c_client依附于i2c_adapter，由于一个适配器上可以连接多个i2c设备device，所以相应的，i2c_adapter也可以被多个i2c_client依附，在i2c_adapter中包含i2c_client的链表。同一类的i2c设备device对应一个驱动driver。driver与device的关系是一对多的关系。

现在，我们就来看一下这几个重要的结构体，分别是i2c_driver i2c_client i2c_adapter，也可以先忽略他们，待会回过头来看会更容易理解

1、i2c_driver

[cpp] view plain copy
  1. struct i2c_driver {
  2.     int id;
  3.     unsigned int class;
  4.
  5.     int (*attach_adapter)(struct i2c_adapter *);
  6.     int (*detach_adapter)(struct i2c_adapter *);
  7.
  8.     int (*detach_client)(struct i2c_client *);
  9.
  10.     int (*command)(struct i2c_client *client,unsigned int cmd, void *arg);
  11.     struct device_driver driver;
  12.     struct list_head list;
  13. };

2、i2c_client

[cpp] view plain copy
  1. struct i2c_client {
  2.     unsigned int flags;     /* div., see below      */
  3.     unsigned short addr;        /* chip address - NOTE: 7bit    */
  4.                     /* addresses are stored in the  */
  5.                     /* _LOWER_ 7 bits       */
  6.     struct i2c_adapter *adapter;    /* the adapter we sit on    */
  7.     struct i2c_driver *driver;  /* and our access routines  */
  8.     int usage_count;        /* How many accesses currently  */
  9.                     /* to the client        */
  10.     struct device dev;      /* the device structure     */
  11.     struct list_head list;
  12.     char name[I2C_NAME_SIZE];
  13.     struct completion released;
  14. };

3、i2c_adapter

[cpp] view plain copy
  1. struct i2c_adapter {
  2.     struct module *owner;
  3.     unsigned int id;
  4.     unsigned int class;
  5.     struct i2c_algorithm *algo;/* the algorithm to access the bus   */
  6.     void *algo_data;
  7.
  8.     /* --- administration stuff. */
  9.     int (*client_register)(struct i2c_client *);
  10.     int (*client_unregister)(struct i2c_client *);
  11.
  12.     /* data fields that are valid for all devices   */
  13.     struct mutex bus_lock;
  14.     struct mutex clist_lock;
  15.
  16.     int timeout;
  17.     int retries;
  18.     struct device dev;      /* the adapter device */
  19.     struct class_device class_dev;  /* the class device */
  20.
  21.     int nr;
  22.     struct list_head clients;
  23.     struct list_head list;
  24.     char name[I2C_NAME_SIZE];
  25.     struct completion dev_released;
  26.     struct completion class_dev_released;
  27. };

4、i2c_algorithm

[cpp] view plain copy
  1. struct i2c_algorithm {
  2.     int (*master_xfer)(struct i2c_adapter *adap,struct i2c_msg *msgs,
  3.                        int num);
  4.     int (*slave_send)(struct i2c_adapter *,char*,int);
  5.     int (*slave_recv)(struct i2c_adapter *,char*,int);
  6.     u32 (*functionality) (struct i2c_adapter *);
  7. };

【i2c_adapter与i2c_algorithm】

i2c_adapter对应与物理上的一个适配器，而i2c_algorithm对应一套通信方法，一个i2c适配器需要i2c_algorithm中提供的（i2c_algorithm中的又是更下层与硬件相关的代码提供）通信函数来控制适配器上产生特定的访问周期。缺少i2c_algorithm的i2c_adapter什么也做不了，因此i2c_adapter中包含其使用i2c_algorithm的指针。

i2c_algorithm中的关键函数master_xfer()用于产生i2c访问周期需要的start stop ack信号，以i2c_msg（即i2c消息）为单位发送和接收通信数据。i2c_msg也非常关键，调用驱动中的发送接收函数需要填充该结构体

[cpp] view plain copy
  1. /*
  2.  * I2C Message - used for pure i2c transaction, also from /dev interface
  3.  */
  4. struct i2c_msg {
  5.     __u16 addr; /* slave address            */
  6.     __u16 flags;
  7.     __u16 len;      /* msg length               */
  8.     __u8 *buf;      /* pointer to msg data          */
  9. };

【i2c_driver和i2c_client】

i2c_driver对应一套驱动方法，其主要函数是attach_adapter()和detach_client()，i2c_client对应真实的i2c物理设备device，每个i2c设备都需要一个i2c_client来描述，i2c_driver与i2c_client的关系是一对多。一个i2c_driver上可以支持多个同等类型的i2c_client.

【i2c_adapter和i2c_client】

i2c_adapter和i2c_client的关系与i2c硬件体系中适配器和设备的关系一致，即i2c_client依附于i2c_adapter,由于一个适配器上可以连接多个i2c设备，所以i2c_adapter中包含依附于它的i2c_client的链表。

从图1图2中都可以看出，linux内核对i2c架构抽象了一个叫核心层core的中间件，它分离了设备驱动device driver和硬件控制的实现细节（如操作i2c的寄存器），core层不但为上面的设备驱动提供封装后的内核注册函数，而且还为小面的硬件时间提供注册接口（也就是i2c总线注册接口），可以说core层起到了承上启下的作用。

我们先看一下i2c-core为外部提供的核心函数（选取部分），i2c-core对应的源文件为i2c-core.c，位于内核目录/driver/i2c/i2c-core.c

[cpp] view plain copy
  1. EXPORT_SYMBOL(i2c_add_adapter);
  2. EXPORT_SYMBOL(i2c_del_adapter);
  3. EXPORT_SYMBOL(i2c_del_driver);
  4. EXPORT_SYMBOL(i2c_attach_client);
  5. EXPORT_SYMBOL(i2c_detach_client);
  6.
  7. EXPORT_SYMBOL(i2c_transfer);

如果看过i2c设备驱动程序的人一定对上面几个函数比较熟悉。

i2c_transfer()函数，i2c_transfer()函数本身并不具备驱动适配器物理硬件完成消息交互的能力，它只是寻找到i2c_adapter对应的i2c_algorithm，并使用i2c_algorithm的master_xfer()函数真正的驱动硬件流程，代码清单如下，不重要的已删除。

[cpp] view plain copy
  1. int i2c_transfer(struct i2c_adapter * adap, struct i2c_msg *msgs, int num)
  2. {
  3.     int ret;
  4.     if (adap->algo->master_xfer) {//如果master_xfer函数存在，则调用，否则返回错误
  5.         ret = adap->algo->master_xfer(adap,msgs,num);//这个函数在硬件相关的代码中给algorithm赋值
  6.         return ret;
  7.     } else {
  8.         return -ENOSYS;
  9.     }
  10. }

当一个具体的client被侦测到并被关联的时候，设备和sysfs文件将被注册。相反的，在client被取消关联的时候，sysfs文件和设备也被注销，驱动开发人员需开发i2c设备驱动时，需要调用下列函数。程序清单如下

[cpp] view plain copy
  1. int i2c_attach_client(struct i2c_client *client)
  2. {
  3.     ...
  4.     device_register(&client->dev);
  5.     device_create_file(&client->dev, &dev_attr_client_name);
  6.     ...
  7.     return 0;
  8. }
[cpp] view plain copy
  1. int i2c_detach_client(struct i2c_client *client)
  2. {
  3.     ...
  4.     device_remove_file(&client->dev, &dev_attr_client_name);
  5.     device_unregister(&client->dev);
  6.     ...
  7.     return res;
  8. }

i2c_add_adapter()函数和i2c_del_adapter()在i2c-davinci.c中有调用，稍后分析

[cpp] view plain copy
  1. /* -----
  2.  * i2c_add_adapter is called from within the algorithm layer,
  3.  * when a new hw adapter registers. A new device is register to be
  4.  * available for clients.
  5.  */
  6. int i2c_add_adapter(struct i2c_adapter *adap)
  7. {
  8.     ...
  9.     device_register(&adap->dev);
  10.     device_create_file(&adap->dev, &dev_attr_name);
  11.     ...
  12.     /* inform drivers of new adapters */
  13.     list_for_each(item,&drivers) {
  14.         driver = list_entry(item, struct i2c_driver, list);
  15.         if (driver->attach_adapter)
  16.             /* We ignore the return code; if it fails, too bad */
  17.             driver->attach_adapter(adap);
  18.     }
  19.     ...
  20. }
[cpp] view plain copy
  1. int i2c_del_adapter(struct i2c_adapter *adap)
  2. {
  3.     ...
  4.     list_for_each(item,&drivers) {
  5.         driver = list_entry(item, struct i2c_driver, list);
  6.         if (driver->detach_adapter)
  7.             if ((res = driver->detach_adapter(adap))) {
  8.             }
  9.     }
  10.     ...
  11.     list_for_each_safe(item, _n, &adap->clients) {
  12.         client = list_entry(item, struct i2c_client, list);
  13.
  14.         if ((res=client->driver->detach_client(client))) {
  15.
  16.         }
  17.     }
  18.     ...
  19.     device_remove_file(&adap->dev, &dev_attr_name);
  20.     device_unregister(&adap->dev);
  21.
  22. }

i2c-davinci.c是实现与硬件相关功能的代码集合，这部分是与平台相关的，也叫做i2c总线驱动，这部分代码是这样添加到系统中的

[cpp] view plain copy
  1. static struct platform_driver davinci_i2c_driver = {
  2.     .probe      = davinci_i2c_probe,
  3.     .remove     = davinci_i2c_remove,
  4.     .driver     = {
  5.         .name   = "i2c_davinci",
  6.         .owner  = THIS_MODULE,
  7.     },
  8. };
  9.
  10. /* I2C may be needed to bring up other drivers */
  11. static int __init davinci_i2c_init_driver(void)
  12. {
  13.     return platform_driver_register(&davinci_i2c_driver);
  14. }
  15. subsys_initcall(davinci_i2c_init_driver);
  16.
  17. static void __exit davinci_i2c_exit_driver(void)
  18. {
  19.     platform_driver_unregister(&davinci_i2c_driver);
  20. }
  21. module_exit(davinci_i2c_exit_driver);

并且，i2c适配器控制硬件发送接收数据的函数在这里赋值给i2c-algorithm，i2c_davinci_xfer稍加修改就可以在裸机中控制i2c适配器

[cpp] view plain copy
  1. static struct i2c_algorithm i2c_davinci_algo = {
  2.     .master_xfer    = i2c_davinci_xfer,
  3.     .functionality  = i2c_davinci_func,
  4. };

然后在davinci_i2c_probe函数中，将i2c_davinci_algo添加到添加到algorithm系统中

[cpp] view plain copy
  1. adap->algo = &i2c_davinci_algo;

梳理图

有时候代码比任何文字描述都来得直接，但是过多的代码展示反而让人觉得枯燥。这个时候，需要一幅图来梳理一下上面的内容，请看图3。


图3

好了，上面这些代码的展示是告诉我们，linux内核和芯片提供商为我们的的驱动程序提供了 i2c驱动的框架，以及框架底层与硬件相关的代码的实现。剩下的就是针对挂载在i2c两线上的i2c设备了device，如at24c02，例如ov2715，而编写的具体设备驱动了，这里的设备就是硬件接口外挂载的设备，而非硬件接口本身（soc硬件接口本身的驱动可以理解为总线驱动）。

在理解了i2c驱动架构后，我们接下来再作两方面的分析工作：一是具体的i2c设备ov2715驱动源码分析，二是davinci平台的i2c总线驱动源码。

ov2715设备i2c驱动源码分析

ov2715为200万的CMOS Sensor，芯片的寄存器控制通过i2c接口完成，i2c设备地址为0x6c，寄存器地址为16位两个字节，寄存器值为8位一个字节，可以理解为一般的字符设备。
该驱动程序并非只能用于ov2715，因此源码中存在支持多个设备地址的机制。
该字符设备的用到的结构体有两个，如下

[cpp] view plain copy
  1. typedef struct {
  2.
  3.   int devAddr;
  4.
  5.   struct i2c_client client;   //!< Data structure containing general access routines.
  6.   struct i2c_driver driver;   //!< Data structure containing information specific to each client.
  7.
  8.   char name[20];
  9.   int nameSize;
  10.   int users;
  11.
  12. } I2C_Obj;
[cpp] view plain copy
  1. #define I2C_DEV_MAX_ADDR  (0xFF)
  2. #define I2C_TRANSFER_BUF_SIZE_MAX   (256)
  3. typedef struct {
  4.
  5.   struct cdev cdev;             /* Char device structure    */
  6.   int     major;
  7.   struct semaphore semLock;
  8.
  9.   I2C_Obj *pObj[I2C_DEV_MAX_ADDR];
  10.
  11.   uint8_t reg[I2C_TRANSFER_BUF_SIZE_MAX];
  12.   uint16_t reg16[I2C_TRANSFER_BUF_SIZE_MAX];
  13.   uint8_t buffer[I2C_TRANSFER_BUF_SIZE_MAX*4];
  14.
  15. } I2C_Dev;


一个I2C_Obj描述一个设备，devAddr保存该设备的地址，I2C_Obj内嵌到结构体I2C_Dev，I2C_Dev管理该驱动所支持的所有设备，尽管支持多个设备，但i2c适配器只有一个，因此需要一个信号量semLock来保护该共享资源，同时只能向一个设备读写数据。成员变量cdev是我们所熟知的，每个字符设备驱动中几乎总会有一个结构体包含它，major用于保存该驱动的主设备编号，reg数组为寄存器地址为8位的寄存器地址缓冲区，reg16为寄存器地址为16的寄存器地址缓冲区。同时可以读写多个寄存器地址的值。buffer为读写的寄存器值 使用I2C_Dev构建一个全局变量gI2C_dev，在驱动的多个地方均需要它。
下面先从字符设备的基本框架入手，然后深入该驱动的细节部分。
首先是该字符设备的初始化和退出函数

[cpp] view plain copy
  1. int I2C_devInit(void)
  2. {
  3.   int     result, i;
  4.   dev_t   dev = 0;
  5.
  6.   result = alloc_chrdev_region(&dev, 0, 1, I2C_DRV_NAME);//分配字符设备空间
  7.
  8.   for(i=0; i<I2C_DEV_MAX_ADDR; i++)
  9.   {
  10.     gI2C_dev.pObj[i]=NULL;
  11.   }
  12.
  13.   gI2C_dev.major = MAJOR(dev);//保存设备主编号
  14.   sema_init(&gI2C_dev.semLock, 1);//信号量初始化
  15.   cdev_init(&gI2C_dev.cdev, &gI2C_devFileOps);//使用gI2C_devFileOps初始化该字符设备，gI2C_devFileOps见下文
  16.   gI2C_dev.cdev.owner = THIS_MODULE;//常规赋值
  17.  gI2C_dev.cdev.ops = &gI2C_devFileOps;//常规赋值 result = cdev_add(&gI2C_dev.cdev, dev, 1);//添加设备到字符设备中 return result;}void I2C_devExit(void){ dev_t devno = MKDEV(gI2C_dev.major, 0); cdev_del(&gI2C_dev.cdev);//从字符设备中删除该设备 unregister_chrdev_region(devno, 1);//回收空间}
  18. gI2c_devFileOps全局变量，驱动初始化会用到该结构体变量
  19. struct file_operations gI2C_devFileOps = {
  20.   .owner = THIS_MODULE,
  21.   .open = I2C_devOpen,
  22.   .release = I2C_devRelease,
  23.   .ioctl = I2C_devIoctl,
  24. };

该驱动只实现了三个函数,open,release和ioctl，对于i2c设备来说，这已经足够了。
在I2C_devOpen和I2C_devOpen中并没有做实际的工作，重要的工作均在I2C_devIoctl这个ioctl中完成。I2C_devIoctl代码展示（将影响结构条理的代码去掉，稍后在做详细分析）

[cpp] view plain copy
  1. int I2C_devIoctl(struct inode *inode, struct file *filp, unsigned int cmd, unsigned long arg)
  2. {
  3.   I2C_Obj *pObj;
  4.   int status=0;
  5.   I2C_TransferPrm transferPrm;
  6.
  7.   pObj = (I2C_Obj *)filp->private_data;
  8.
  9.   if(!I2C_IOCTL_CMD_IS_VALID(cmd))
  10.     return -1;
  11.   cmd = I2C_IOCTL_CMD_GET(cmd);//cmd命令转换，防止混淆，具体原因参见上一篇文章：ioctl中的cmd
  12.
  13.   down_interruptible(&gI2C_dev.semLock);      //信号量down
  14.
  15.   switch(cmd)
  16.   {
  17.     case I2C_CMD_SET_DEV_ADDR://命令1，设置设备地址
  18.       filp->private_data = I2C_create(arg);
  19.
  20.     case I2C_CMD_WRITE:  //命令2，写寄存器值
  21.
  22.       status = copy_from_user(&transferPrm, (void *)arg, sizeof(transferPrm));
  23.       ...
  24.
  25.       break;
  26.     case I2C_CMD_READ:  //命令3，读寄存器值
  27.
  28.       status = copy_from_user(&transferPrm, (void *)arg, sizeof(transferPrm));
  29.       ...
  30.
  31.       break;
  32.     default:
  33.       status = -1;
  34.       break;
  35.   }
  36.
  37.   up(&gI2C_dev.semLock);      //信号量up
  38.
  39.   return status;
  40. }

以上三个命令中最重要最复杂的是第一个I2C_CMD_SET_DEV_ADDR，设置设备地址，之所以重要和复杂，因为在I2C_create()函数中，将通过i2c-core提供的函数把该驱动程序和底层的i2c_adapter联系起来。下面是I2C_create()函数源码

[cpp] view plain copy
  1. void *I2C_create(int devAddr) {
  2.
  3.     int ret;
  4.     struct i2c_driver *driver;
  5.     struct i2c_client *client = client;
  6.     I2C_Obj *pObj;
  7.
  8.     devAddr >>= 1;
  9.
  10.     if(devAddr>I2C_DEV_MAX_ADDR)  //变量合法性判断
  11.       return NULL;
  12.
  13.     if(gI2C_dev.pObj[devAddr]!=NULL) {  //变量合法性判断，如果该地址的设备已经创建，则调过，防止上层错误调用
  14.       // already allocated, increment user count, and return the allocated handle
  15.       gI2C_dev.pObj[devAddr]->users++;
  16.       return gI2C_dev.pObj[devAddr];
  17.     }
  18.
  19.     pObj = (void*)kmalloc( sizeof(I2C_Obj), GFP_KERNEL); //为pObj分配空间
  20.     gI2C_dev.pObj[devAddr] = pObj;  //将分配的空间地址保存在全局变量里
  21.     memset(pObj, 0, sizeof(I2C_Obj));
  22.
  23.     pObj->client.adapter = NULL;
  24.     pObj->users++;    //用户基数，初始化为0，当前设为1
  25.     pObj->devAddr = devAddr;  //保存设备地址
  26.
  27.     gI2C_curAddr = pObj->devAddr;  //gI2C_curAddr为全局的整型变量，用于保存当前的设备地址
  28.     driver = &pObj->driver;  //将成员变量driver单独抽取出来，因为线面要使用driver来初始化驱动
  29.
  30.     pObj->nameSize=0;//i2c设备名称，注意，这里不是在/dev下面的设备节点名
  31.     pObj->name[pObj->nameSize++] = 'I';
  32.     pObj->name[pObj->nameSize++] = '2';
  33.     pObj->name[pObj->nameSize++] = 'C';
  34.     pObj->name[pObj->nameSize++] = '_';
  35.     pObj->name[pObj->nameSize++] = 'A' + ((pObj->devAddr >> 0) & 0xF);
  36.     pObj->name[pObj->nameSize++] = 'B' + ((pObj->devAddr >> 4) & 0xF);
  37.     pObj->name[pObj->nameSize++] = 0;
  38.
  39.     driver->driver.name = pObj->name; //保存刚才设置的name
  40.     driver->id = I2C_DRIVERID_MISC;
  41.     driver->attach_adapter = I2C_attachAdapter;   //这个很重要，将驱动连接到i2c适配器上，在后面分析
  42.     driver->detach_client = I2C_detachClient;    //这个很重，在后面分析
  43.
  44.     if((ret = i2c_add_driver(driver)))  //使用i2c-core（i2c_register_driver函数）的接口，注册该驱动，i2c_add_driver实质调用了driver_register()
  45.     {
  46.         printk( KERN_ERR "I2C: ERROR: Driver registration failed (address=%x), module not inserted.\n", pObj->devAddr);
  47.     }
  48.
  49.     if(ret<0) {
  50.
  51.       gI2C_dev.pObj[pObj->devAddr] = NULL;
  52.       kfree(pObj);
  53.       return NULL;
  54.     }
  55.     return pObj;
  56. }

其他两个命令是I2C_CMD_WRITE和I2C_CMD_READ，这个比较简单，只需设置寄存器地址的大小以及寄存器值的大小，然后通过i2c-core 提供的i2c_transfer()函数发送即可。例如I2C_wirte()

[cpp] view plain copy
  1. int I2C_write(I2C_Obj *pObj, uint8_t *reg, uint8_t *buffer, uint8_t count, uint8_t dataSize)
  2. {
  3.   uint8_t i;
  4.   int err;
  5.   struct i2c_client *client;
  6.     struct i2c_msg msg[1];
  7.     unsigned char data[8];
  8.
  9.   if(pObj==NULL)
  10.     return -ENODEV;
  11.
  12.   client = &pObj->client;//得到client信息
  13.   if(!client->adapter)
  14.     return -ENODEV;
  15.
  16.   if(dataSize<=0||dataSize>4)
  17.     return -1;
  18.
  19.   for(i=0; i<count; i++) {
  20.
  21.     msg->addr = client->addr;//设置要写的i2c设备地址
  22.     msg->flags= 0;//一直为0
  23.     msg->buf  = data;//date为准备i2c通信的缓冲区，这个缓冲区除了不包含设备地址外，要包括要目标寄存器地址，和要写入该寄存器的值
  24.
  25.     data[0] = reg[i];//寄存器地址赋值
  26.
  27.     if(dataSize==1) {//寄存器值长度为1
  28.        data[1]  = buffer[i];//寄存器值赋值
  29.        msg->len = 2;     //设置data长度为2
  30.     }   else if(dataSize==2) {//寄存器值长度为2
  31.        data[1] = buffer[2*i+1];
  32.        data[2] = buffer[2*i];
  33.        msg->len = 3;
  34.     }
  35.     err = i2c_transfer(client->adapter, msg, 1);//调用i2c-core中的i2c_transfer发送i2c数据
  36.     if( err < 0 )
  37.       return err;
  38.     }
  39.
  40.   return 0;
  41. }

现在，我们重点分析上一段代码void *I2C_create(int devAddr)函数中的i2c_driver结构体部分的代码，下面的代码是从上面I2C_create抽取出来的

[cpp] view plain copy
  1. driver->driver.name = pObj->name;
  2. driver->id = I2C_DRIVERID_MISC;
  3. driver->attach_adapter = I2C_attachAdapter;
  4. driver->detach_client = I2C_detachClient;

在i2c_driver结构体中针对attach_adapter有这样的说明：

[cpp] view plain copy
  1. /* Notifies the driver that a new bus has appeared. This routine
  2.  * can be used by the driver to test if the bus meets its conditions
  3.  * & seek for the presence of the chip(s) it supports. If found, it
  4.  * registers the client(s) that are on the bus to the i2c admin. via
  5.  * i2c_attach_client.
  6.  */

意思是通知驱动，i2c适配器已经就绪了，这时可以讲device的driver连接到总线bus上。所以I2C_attachAdapter的作用就是检测client，然后将client连接上来。attach_adapter和detach_client由内核驱动自动调用，我们只需在调用的时候实现必要的功能即可，如下代码展示

[cpp] view plain copy
  1. int I2C_attachAdapter(struct i2c_adapter *adapter)
  2. {
  3.     return I2C_detectClient(adapter, gI2C_curAddr);
  4. }
  5.
  6. int I2C_detectClient(struct i2c_adapter *adapter, int address)
  7. {
  8.     I2C_Obj *pObj;
  9.     struct i2c_client *client;
  10.     int err = 0;
  11.
  12.     if(address > I2C_DEV_MAX_ADDR) {
  13.       printk( KERN_ERR "I2C: ERROR: Invalid device address %x\n", address);
  14.       return -1;
  15.     }
  16.
  17.     pObj = gI2C_dev.pObj[address];
  18.     if(pObj==NULL) {
  19.       printk( KERN_ERR "I2C: ERROR: Object not found for address %x\n", address);
  20.       return -1;
  21.     }
  22.
  23.     client = &pObj->client;
  24.
  25.     if(client->adapter)
  26.       return -EBUSY;  /* our client is already attached */
  27.
  28.     memset(client, 0x00, sizeof(struct i2c_client));
  29.     client->addr = pObj->devAddr;
  30.     client->adapter = adapter;
  31.     client->driver = &pObj->driver;
  32.
  33.     if((err = i2c_attach_client(client)))
  34.     {
  35.         printk( KERN_ERR "I2C: ERROR: Couldn't attach %s (address=%x)\n", pObj->name, pObj->devAddr);
  36.         client->adapter = NULL;
  37.         return err;
  38.     }
  39.     return 0;
  40. }

最终I2C_detectClient()函数调用了i2c-core中的i2c_attach_client，从名字上就能看出什么意思，连接client设备。
当内核驱动准备删除该驱动时会自动调用i2c_driver的成员函数：detech_client，因此我们需要实现删除client设备的函数然后赋值给改函数指针，detech_client的说明如下：

[cpp] view plain copy
  1. /* tells the driver that a client is about to be deleted & gives it
  2.  * the chance to remove its private data. Also, if the client struct
  3.  * has been dynamically allocated by the driver in the function above,
  4.  * it must be freed here.
  5.  */

下面是detech_client调用的函数代码清单，该函数最终调用了i2c-core提供的i2c_detach_client，用于取消client设备的连接

[cpp] view plain copy
  1. int I2C_detachClient(struct i2c_client *client)
  2. {
  3.     int err;
  4.
  5.     if(!client->adapter)
  6.         return -ENODEV; /* our client isn't attached */
  7.
  8.     if((err = i2c_detach_client(client))) {
  9.         printk( KERN_ERR "Client deregistration failed (address=%x), client not detached.\n", client->addr);
  10.         return err;
  11.     }
  12.
  13.     client->adapter = NULL;
  14.
  15.     return 0;
  16. }

ov2715设备的i2c驱动源码的分析就到这里，至于平台相关的i2c总线驱动分析就放到下一篇文章里分析，因为这部分多数情况下并不需要我们亲自去实现。但是对于理解i2c驱动架构来说，还是有很大帮助的。

【作者】 张昺华
【新浪微博】 张昺华--sky
【twitter】 @sky2030_
【facebook】 张昺华 zhangbinghua
本文版权归作者和博客园共有，欢迎转载，但未经作者同意必须保留此段声明，且在文章页面明显位置给出原文连接，否则保留追究法律责任的权利.
上一篇 下一篇
优秀的个人博客,低调大师

微信关注我们

原文链接：https://yq.aliyun.com/articles/374771

转载内容版权归作者及来源网站所有！

低调大师中文资讯倾力打造互联网数据资讯、行业资源、电子商务、移动互联网、网络营销平台。持续更新报道IT业界、互联网、市场资讯、驱动更新,是最及时权威的产业资讯及硬件资讯报道平台。

纹秤对弈VDI：超融合赢了传统存储

VDI存储进化 从SSD到超融合/ServerSAN 记得大约是在3年前的vForum大会上，作为当时传统存储颠覆者代表的Fusion-io（后来被SanDisk收购）经常以赞助商的身份出现，并且很乐意把他们的PCIe闪存卡插到现场做Demo的机器上。我曾听VMware的朋友说，用这东西跑VDI实在是太快了——估计之前没少被传统磁盘阵列折磨吧：） SSD确实极大地提高了服务器本地存储IOPS性能，对于可用性和数据安全性不高的虚拟桌面直接就能胜任。然而更多用户需要的是永久桌面，光有临时桌面远远不够。于是，我们看到外部共享存储特别是SAN的采购得到延续——传统阵列向着闪存混合以及全闪存阵列进化，以缓解VDI等应用的性能需求，初创的阵列厂商更是如雨后春笋般出现。 SSD较好地解决了存储性能瓶颈，戴尔服务器上的Express Flash NVMe PCIe SSD更是如此。而在一个高可用集群里，如何把它们共享出来，并高效地聚合在一起呢？ 在VDI的存储应用中，还曾有过一种被看好的方案——服务器闪存缓存+后端SAN共享存储，而后来却没有广泛地流行。这类Cache软件大多是read-o...
2017-07-20
608
上一篇

干货：模板网站SEO优化技巧！

对企业来说，线上流量的关键就是SEO优化。模板网站是否有利于SEO优化？很多人会以为定制网站比模板网站更利于优化，其实并不全对。下面笔者就为大家解答模版网站如何进行SEO优化。 模版网站不利于SEO优化吗？ SEO优化刚流行时，建设网站往往会选择模板建站方式，起初百度的各项优化制度并不完善，对SEO优化的要求也并不严格，模板建站在当时是比较流行的，很少有人去单独通过定制来制作网站。随着百度算法的不断更新，对优化的要求也越来越高。框架式的模板网站逐渐不被百度新算法所接纳，所以形成了一种广为流传的说法“模板网站不利于SEO优化”。 归根结底，形成这个说法的原因是各个企业之间的网站架构高度相似，优化难度增加，且对百度爬虫也产生了不良影响。下面的老式框架网站就是一个不利于搜索的框架网站。 随着互联网步入成熟期，模板网站在SEO优化以及可视化设计上
2017-07-20
710
下一篇

相关文章

发表评论

资源下载

更多资源
优质分享App

优质分享App

近一个月的开发和优化，本站点的第一个app全新上线。该app采用极致压缩，本体才4.36MB。系统里面做了大量数据访问、缓存优化。方便用户在手机上查看文章。后续会推出HarmonyOS的适配版本。

时间: 2025-12-03 大小: 4.36MB 下载: 23次
Nacos

Nacos

Nacos /nɑ:kəʊs/ 是 Dynamic Naming and Configuration Service 的首字母简称，一个易于构建 AI Agent 应用的动态服务发现、配置管理和AI智能体管理平台。Nacos 致力于帮助您发现、配置和管理微服务及AI智能体应用。Nacos 提供了一组简单易用的特性集，帮助您快速实现动态服务发现、服务配置、服务元数据、流量管理。Nacos 帮助您更敏捷和容易地构建、交付和管理微服务平台。

时间: 2025-12-21 大小: 189MB 下载: 2次
Spring

Spring

Spring框架（Spring Framework）是由Rod Johnson于2002年提出的开源Java企业级应用框架，旨在通过使用JavaBean替代传统EJB实现方式降低企业级编程开发的复杂性。该框架基于简单性、可测试性和松耦合性设计理念，提供核心容器、应用上下文、数据访问集成等模块，支持整合Hibernate、Struts等第三方框架，其适用范围不仅限于服务器端开发，绝大多数Java应用均可从中受益。

时间: 2025-12-17 大小: 5MB 下载: 1次
Rocky Linux

Rocky Linux

Rocky Linux（中文名：洛基）是由Gregory Kurtzer于2020年12月发起的企业级Linux发行版，作为CentOS稳定版停止维护后与RHEL（Red Hat Enterprise Linux）完全兼容的开源替代方案，由社区拥有并管理，支持x86_64、aarch64等架构。其通过重新编译RHEL源代码提供长期稳定性，采用模块化包装和SELinux安全架构，默认包含GNOME桌面环境及XFS文件系统，支持十年生命周期更新。

时间: 2026-01-03 大小: 1.42GB 下载: 2次
手机查看

扫码在手机上查看文章

扫描二维码，手机阅读更方便

热门标签
Jdk25 Docker SpringCloud HarmonyOS6 Rocky Nacos3 SpringBoot4 Redis DeepSeek Service Mesh Gemini3 OpenAi Kubernetes

欢迎您来访！

登录后，您将获得更多功能！
热门文章
联系我们

有任何问题或合作意向欢迎联系我们

Email: 99873273@qq.com

QQ: 99873273

用户登录
用户注册
