编者按： 在人工智能算力军备竞赛愈演愈烈的今天，为什么 Google 会选择与主流 GPU 截然不同的技术路线，开发出架构独特的 TPU？这种专用芯片究竟凭借什么优势，能够支撑起 Gemini、Veo 等 AI 模型的训练与推理？

文章从单芯片架构出发，深入剖析了 TPU 的核心设计理念：首先解释了 TPU 如何通过脉动阵列和流水线技术优化矩阵运算，然后阐述了 XLA 编译器如何通过预先编译减少缓存依赖，大幅降低能耗。在多芯片层面，作者详细介绍了 TPU 从托盘、机架、Pod 到 Multi-Pod 的层级扩展架构，特别是 OCS 光交换技术如何实现灵活的拓扑重构和故障容错。文章还通过具体案例展示了不同拓扑结构对并行训练策略的影响，以及 Multi-Pod 架构如何支撑超大规模模型训练。

作者 | Henry Ko

编译 | 岳扬

最近我大量使用 TPU，发现它们与 GPU 的设计理念非常不同，感觉很有趣。

TPU 的主要优势在于其可扩展性。这是通过硬件层面（例如能效方面和模块化）与软件层面（例如 XLA compiler）的协同设计实现的。

01 背景信息

简单介绍一下 TPU，它是谷歌的专用集成电路（ASIC），其设计聚焦于两大要素：极高的矩阵运算（matmul）吞吐量和能源效率。

它们的起源可追溯到 2006 年的谷歌。当时，他们正在评估是采用 GPU、FPGA 还是定制的 ASIC。当时，只有少数应用需要使用专用硬件，他们判断通过从大型数据中心调配多余的 CPU 算力即可满足这些需求。但这一情况在 2013 年发生了变化，当时谷歌的语音搜索功能运行在神经网络上，而内部预测认为，如果该功能发展起来，将需要远超以往的算力。

时至今日，TPU 已为谷歌的大多数人工智能服务提供算力支撑。当然，也包括 Gemini 或 Veo 的训练和推理，也包括他们的推荐模型。

让我们从底层开始，深入了解一下 TPU 的内部构造。

02 单个 TPU 芯片内部的架构层级

下文图示均以 TPUv4 为例，但其整体布局基本也适用于最新一代 TPU（如 TPUv6p “Trillium”。TPUv7 “Ironwood” 的细节截至 2025 年 6 月尚未公布）。

单颗 TPUv4 芯片的结构如下：

TPU Single Chip + TensorCore

每颗芯片内含两个 TPU TensorCore，负责所有计算。（注：面向推理的专用 TPU 仅有一个 TensorCore）。两个 TensorCore 共享同一份内存：CMEM（128 MiB）和 HBM（32 GiB）。

而在每个 TensorCore 内部，都有计算单元和较小的内存缓冲区：

1）矩阵乘法单元 (MXU)

• 这是 TensorCore 的核心部件，是一个 128x128 的脉动阵列（systolic array）。

脉动阵列的原理稍后说明。

2）向量单元（VPU）

• 负责执行通用的逐元素操作（例如 ReLU、点加/点乘、归约操作）

3）向量内存（VMEM；32 MiB）

• 内存缓冲区。HBM 中的数据需先复制到 VMEM，TensorCore 才能开始计算。

4）标量单元 + 标量内存（SMEM；10 MiB）

• 用于调度 VPU 和 MXU 的执行指令。
• 负责管理控制流、标量运算和内存地址生成。

如果你使用的是英伟达（NVIDIA）GPU，那么一些初步观察结果可能会让你大吃一惊：

1）TPU 的片上内存单元（CMEM、VMEM、SMEM）远大于 GPU 的 L1/L2 缓存。

2）TPU 的 HBM 容量却远小于 GPU 的 HBM。

3）负责计算的"核心"（cores）数量明显更少。

这与 GPU 架构完全相反 —— GPU 拥有较小的 L1/L2 缓存（以 H100 为例，分别为 256KB 和 50MB）、更大的 HBM（H100 为 80GB）以及数以万计的计算核心（cores）。

在我们进一步讨论之前，需明确的是，TPU 与 GPU 同样具备极高的吞吐量。单颗 TPU v5p 芯片可达 500 TFLOPs/sec，由 8960 颗芯片组成的完整 pod 集群可实现约 4.45 ExaFLOPs/sec。而最新的 "Ironwood" TPUv7 每个 pod（9216 颗芯片）据称可达 42.5 ExaFLOPS/sec。

要理解 TPU 如何实现这种性能，我们需要深入探究其设计理念。

03 TPU 的设计理念

TPU 通过两大技术支柱和一个核心前提实现了惊人的吞吐量与能源效率：systolic array（脉动阵列） + pipelining（流水线）、Ahead-of-Time (AoT) compilation（预先编译），以及假设绝大多数运算都可通过适配 systolic array（脉动阵列）的方式表达。幸运的是，在现代深度学习（DL）领域，计算的大部分都是矩阵运算，而这些运算都适合使用 systolic array（脉动阵列）。

3.1 TPU 设计选择之一：Systolic Array + Pipelining

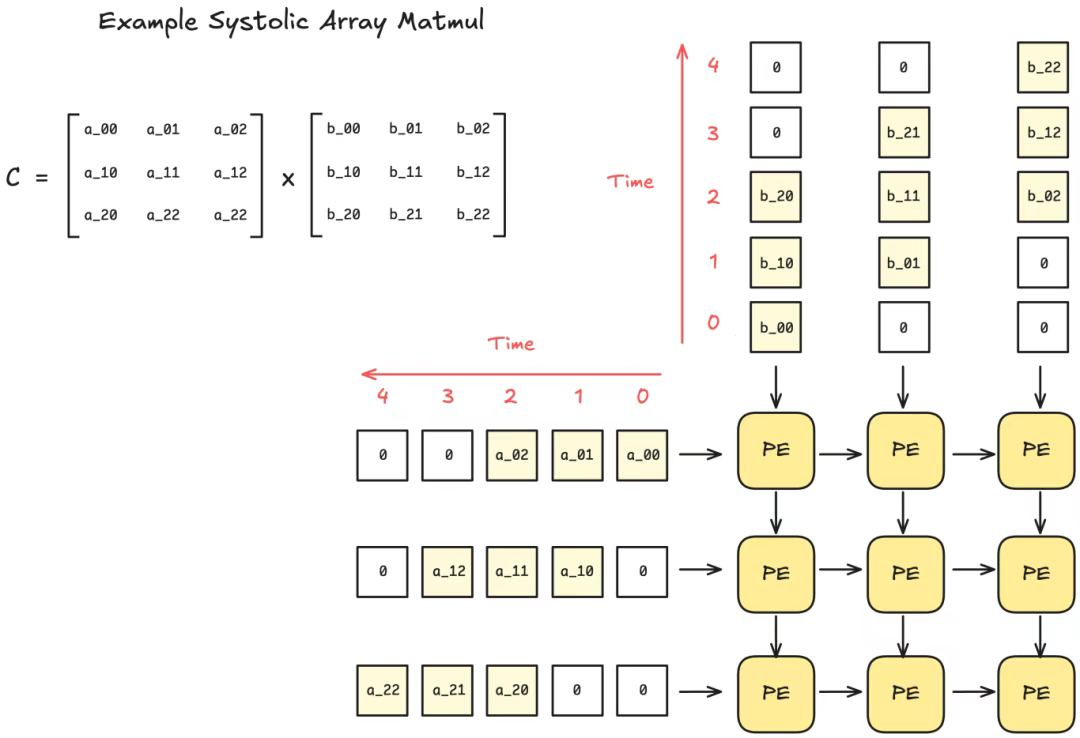

问：什么是 Systolic Array？

答：Systolic Array 是一种硬件设计架构，由相互连接的处理单元（PE）网格组成。每个 PE 执行少量运算（例如乘法和累加运算），并将结果传递给相邻 PE。

这种设计的好处是，数据一旦输入 systolic array（脉动阵列），便无需额外的控制逻辑来处理数据。此外，当脉动阵列的规模足够大时，除输入输出外再无内存读写操作。

由于脉动阵列的刚性结构设计（rigid organization），其仅能处理具有固定数据流模式的操作，但幸运的是，矩阵乘法和卷积运算（convolutions）恰好完美适配这种架构范式。

不仅如此，pipelining（流水线技术）显然有机会将计算与数据移动重叠执行。下图展示了 TPU 架构上 pipelined pointwise operation （通过流水线技术，加速 pointwise operation（逐点操作） 的执行过程。）的示意图。

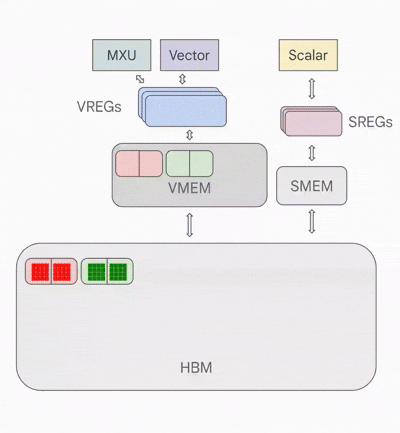

Pipelined Pointwise Operation (from "How to Scale Your Model" [4])

旁注：Systolic Arrays（脉动阵列）的局限性 —— 稀疏性

我们可以看到，脉动阵列（systolic arrays）非常喜欢稠密矩阵（dense matrices）（即每个 PE 几乎每个时钟周期都处于活跃状态）。然而，其劣势是，相同规模的稀疏矩阵（sparse matrices）无法获得性能提升 —— 即使对于零值元素（zero-valued elements），PE 仍需执行相同数量的计算周期（cycles），导致资源浪费。

如若深度学习（DL）领域更倾向于采用更不规则的稀疏性（例如 MoE 架构），应对脉动阵列的这一系统性局限将变得愈发重要。

3.2 TPU 设计选择之二：预先（AoT）编译 + 减少对缓存的依赖

本节将回答 TPU 如何通过软硬件协同设计（TPU + XLA 编译器）来避免使用缓存，从而实现高能效。

首先，请记住传统缓存是为了处理不可预测的内存访问模式而设计的。一个应用程序的内存访问模式（memory access patterns），可能与另一个应用程序大相径庭。从本质上讲，缓存允许硬件灵活地适应各种应用场景。这也是 GPU（相较于 TPU）灵活性极高的一个重要原因。

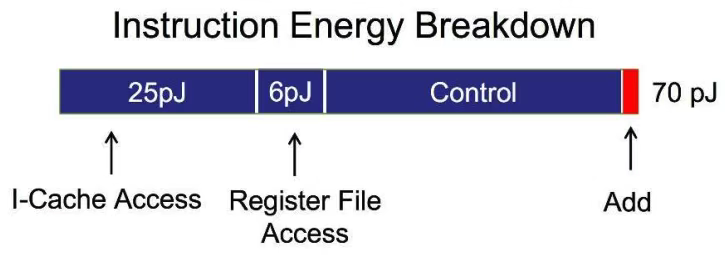

然而，缓存访问（以及一般意义上的内存访问）会消耗大量能源。下面是对芯片（45纳米，0.9V；[18]）上各类操作的能耗粗略估计。这里的主要启示是，内存的访问和控制占用了大部分的能耗，而算术操作本身的能耗占比则小得多。

但是，如果你的应用非常特殊，而且其计算和内存访问模式具有很高的可预测性呢？

举个极端的例子，如果我们的编译器能提前确定所有需要的内存访问，那么硬件仅需一个暂存器作为缓冲区就足以满足需求，根本不需要缓存。

这正是 TPU 的设计理念所追求的，也是 TPU 使用 XLA 编译器设计以实现这一目标的根本原因。XLA 编译器通过提前分析计算图来生成优化过的程序。

问：但 JAX 在 TPU 上也运行良好，它们使用 @jit 吗？

TPU 上的 JAX+XLA 实际处于 JIT 与 AOT 的混合模式，因此容易产生混淆。当首次调用 JAX 中被 @jit 修饰的函数时，JAX 会进行代码追踪并生成静态计算图。然后将其传递给 XLA 编译器，在那里被转化为适用于 TPU 的完全静态二进制文件。在最后的转化阶段，编译器会实施针对 TPU 的优化（例如，最大限度地减少内存访问），使整个过程适合 TPU。

但有一点需要注意：当输入张量的形状（shape）发生变化时，已编译的 JIT 函数需重新编译并缓存。这就是为什么 JAX 在处理动态填充（dynamic padding）或长度随输入变化的 for 循环层时表现不佳。

当然，这种方案虽有优势，却也存在明显的局限。它缺乏灵活性，而对编译器的重度依赖犹如一把双刃剑。

那么，Google 为何仍要坚持这种设计理念？

TPU 及其能源效率（TPUv4）

前文的能耗示意图并不能精确反映 TPU 的实际情况，此处是 TPUv4 的能耗细目。注意，TPUv4 采用 7nm 工艺，表中 45nm 的数据仅用于对比（[3], [16]）。

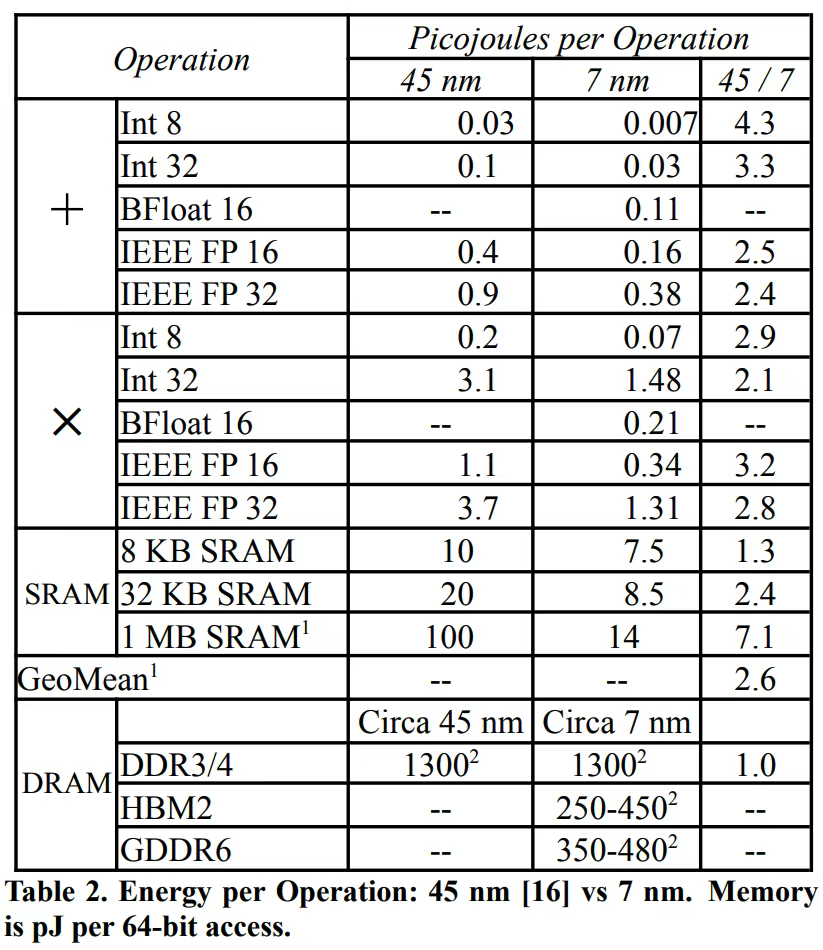

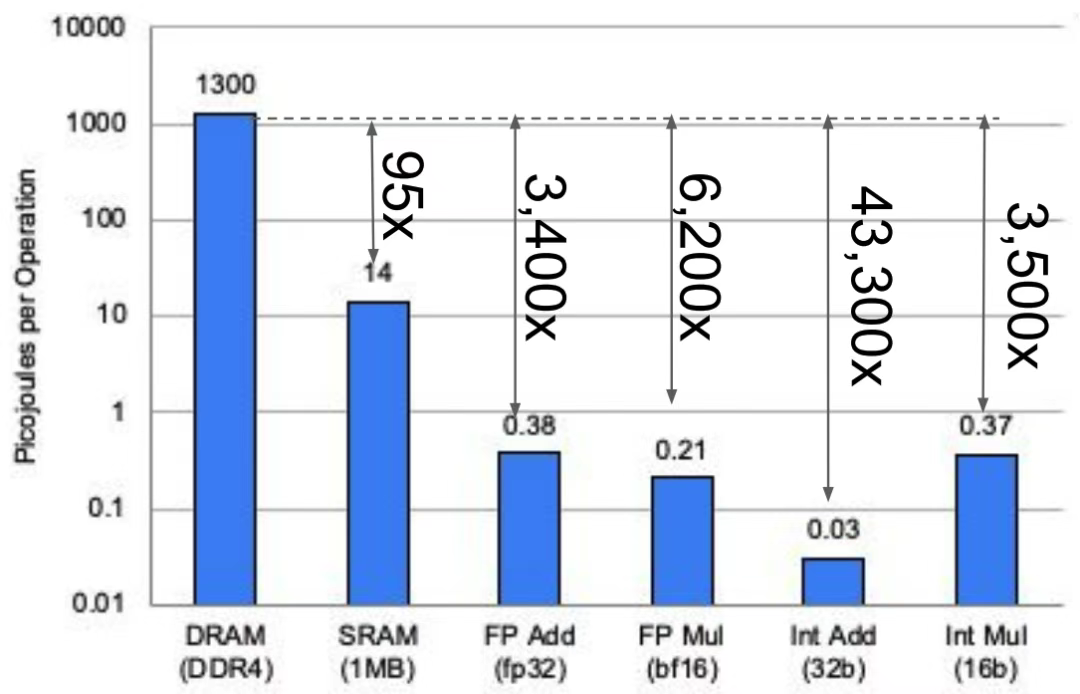

单次操作能耗对比（TPUv4, 7 nm）

上方的柱状图展示了具体数值，但需注意，现代芯片采用的是 HBM3 内存，其能耗远低于本图表中显示的 DDR3/4 DRAM。尽管如此，该图仍表明内存操作的能耗仍高出计算操作数个数量级。

这恰与 scaling laws 形成呼应：我们非常乐意通过增加浮点运算量（FLOPS）来换取更少的内存操作。因此减少内存操作能带来双重优化收益——不仅提升程序运行速度，还可显著降低能耗。

04 TPU 的多芯片互联层级结构

现在升级到更高层级，观察 TPU 在多芯片环境中的运作方式。

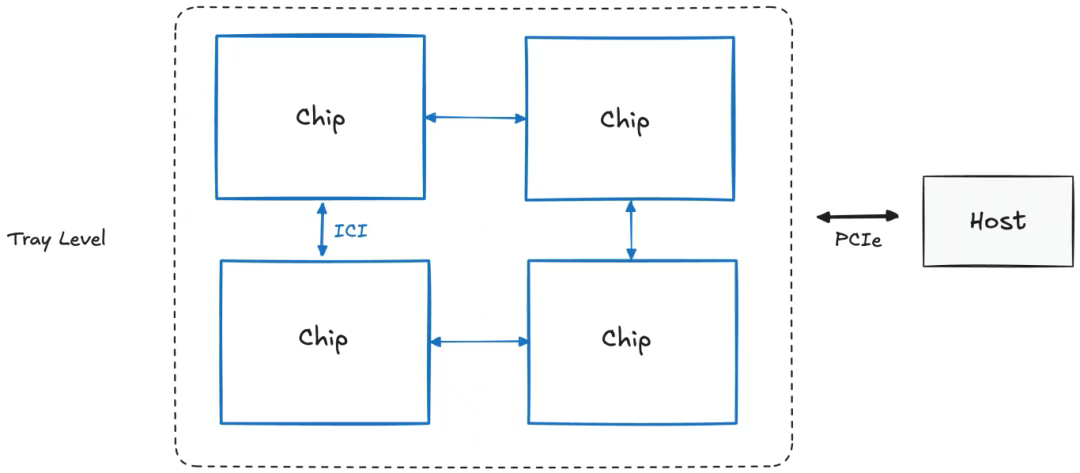

4.1 托盘层级（即"板卡"；含4个芯片）

单块 TPU 托盘包含 4 个 TPU 芯片或 8 个 TensorCore（简称"核心"）。每块托盘配备独立 CPU 主机（注：推理型 TPU 的每个主机可访问 2 块托盘，因其每芯片仅含 1 个核心）。

主机（Host） ⇔ 芯片（Chip）的连接采用 PCIe 接口，但芯片（Chip）⇔芯片（Chip）之间通过 Inter-Core Interconnect（ICI）连接，该接口具备更高带宽。

不过 ICI 连接还可进一步扩展至多块托盘。为此，我们需要继续提升到机架层级（Rack level）。

4.2 机架层级（4x4x4 芯片）

TPU 最令人兴奋的特性在于其可扩展性，这一点从机架层级开始显现。

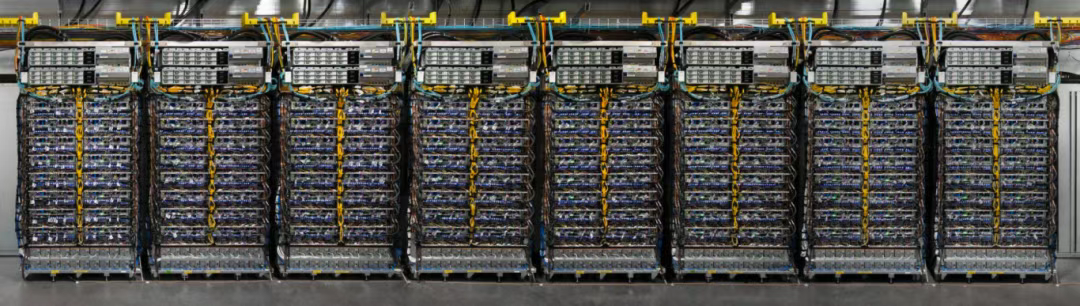

一个 TPU 机架包含 64 个 TPU 芯片，通过 4x4x4 三维环面网络互联。如果您看过谷歌的 TPU 宣传资料（如下图），这张图展示的是 8 个 TPU 机架的集群。

8 个 TPU 机架（TPUv4）

但在深入讨论机架之前，我们需要澄清几个容易混淆的术语：机架（Rack）、Pod 和切片（Slice）的区别。

问：TPU 机架、TPU Pod 和 TPU 切片有何不同？

不同谷歌资料对这些术语的使用存在差异，有时甚至混用"TPU Pod"和"TPU Slice"。本文采用谷歌 TPU 论文和 GCP 官方文档的定义（[3][7][9]）：

1）TPU 机架（Rack）

• 包含 64 块芯片的物理单元，也称为“立方体（cube）”。

2）TPU Pod

• 通过 ICI 和光纤连接的 TPU 最大单元。
• 又称"Superpod"或"Full Pod"。例如 TPUv4 的 TPU Pod 包含 4096 块芯片（或 64 个机架）。

3）TPU 切片（Slice）

• 介于 4 块芯片到 Superpod 规模之间的任何 TPU 配置组合。

主要区别在于，TPU 机架和 TPU Pod 是物理计量单位，而 TPU 切片是抽象计量单位。当然，TPU 切片的设置涉及重要的物理拓扑约束，但现阶段我们暂不展开讨论。

现在，我们将聚焦物理计量单位：TPU 机架和 TPU Pod。这是因为，理解 TPU 系统的物理连接方式，能更深入地掌握其设计哲学。

现在回到 TPUv4 机架的具体结构：

单个 TPU 机架通过 ICI 和 OCS（Optical Circuit Switching）技术连接 64 个芯片。实质上，我们通过组合多个托盘（trays）来构建一个 64 芯片的完整系统。这种"将小型单元组装成超级计算机"的设计理念将持续贯穿后续层级。

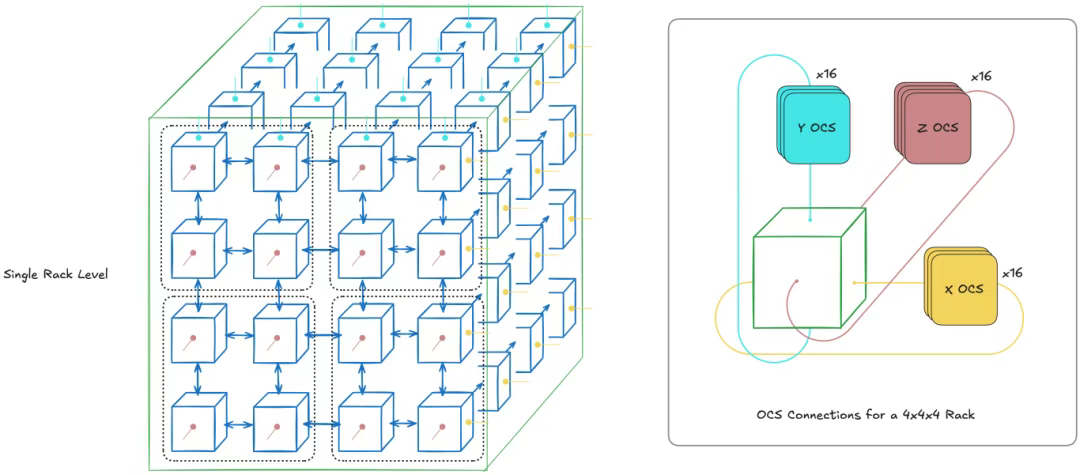

下图展示了 TPUv4 单个机架的拓扑结构。它采用 4x4x4 三维环面网络，其中每个节点都代表一块芯片，蓝色箭头表示 ICI 链路，而各个面上的连接线则代表 OCS（根据文献 [7] 重绘）。

使用 OCS 的 TPU 单机架架构

然而，这张图表引出了两个关键问题：为何 OCS 仅应用于环面结构的表面？换句话说 —— 使用 OCS 的核心优势是什么？共有三大核心优势，我们将在后文再详述另外两点。

OCS 的优势 #1：环绕连接 (Wraparound)

通过环形拓扑优化节点间的通信效率。

OCS 还承担特定 TPU 配置的环绕连接功能。该设计将两节点间的跳数从最坏情况下 N-1 跳降至每轴 (N-1)/2 跳，因为每条轴均形成一个环形（一维环面拓扑）。

随着规模的进一步扩大，这种影响变得更加重要，因为降低芯片间的通信延迟对于高度并行化的实现至关重要。

附注：并非所有 TPU 都采用 3D 环面拓扑

注意，早期 TPU（如 TPUv2/v3）及推理专用 TPU（如 TPUv5e/v6e）使用 2D 环面拓扑而非下文所述的 3D 环面。不过 TPUv7"Ironwood" 虽定位为推理芯片，但其拓扑疑似 3D 环面（注：仅根据官方宣传材料推测）。

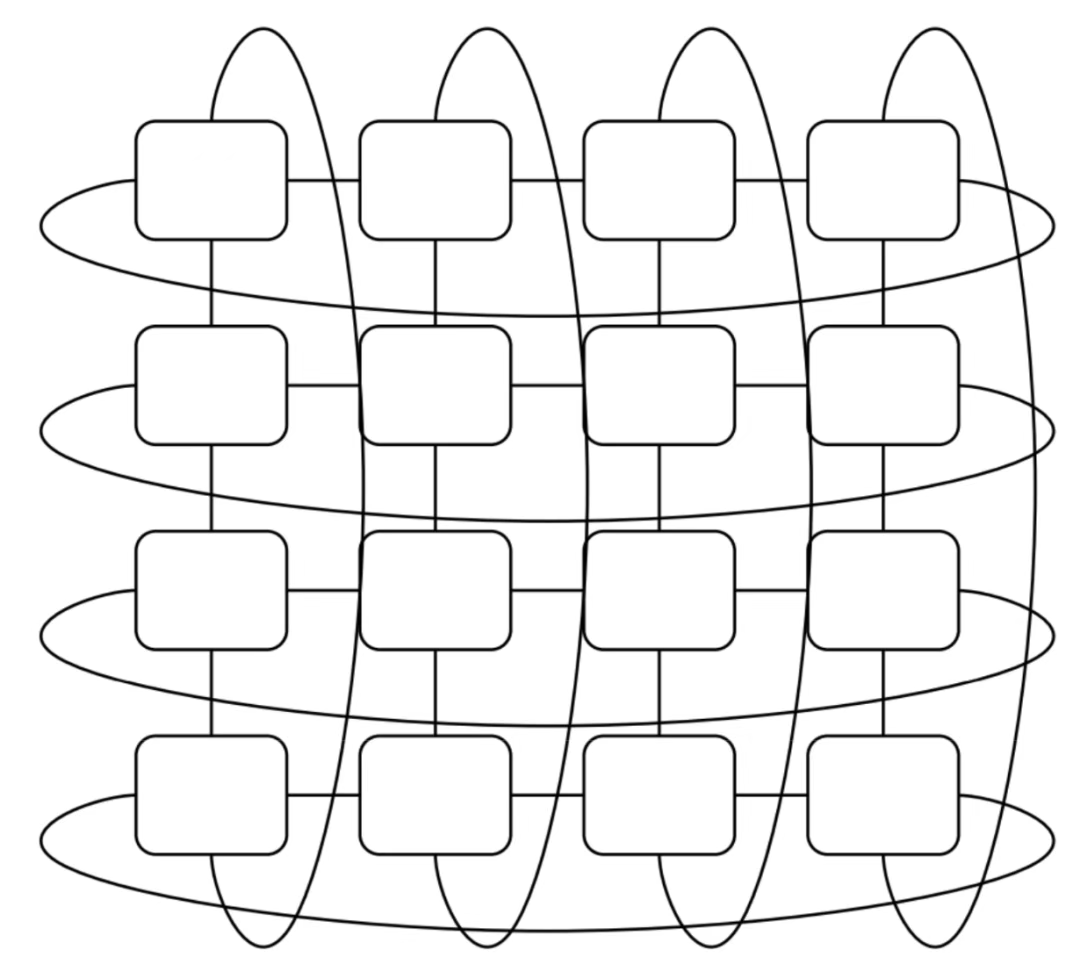

2D环面拓扑示意图

4.3 Full Pod 层级（又称 "Superpod"；TPUv4 为 4096 块芯片）

正如我们通过互联多个芯片构建 TPU 机架，我们也可连接多个机架组成大型 Superpod。

Superpod 特指仅通过 ICI 和 OCS 互联的最大 TPU 集群规模。虽然存在 multi-pod 层级，但这种层级需依赖更慢速的连接方式，后续将展开说明。

芯片数量会因版本不同而变化，但 TPUv4 的芯片数量为 4096（即 64 个 4x4x4 芯片的机架）。最新的 TPUv7 "Ironwood" 则高达 9216 块芯片。

下图展示了 TPUv4 的一个 Superpod：

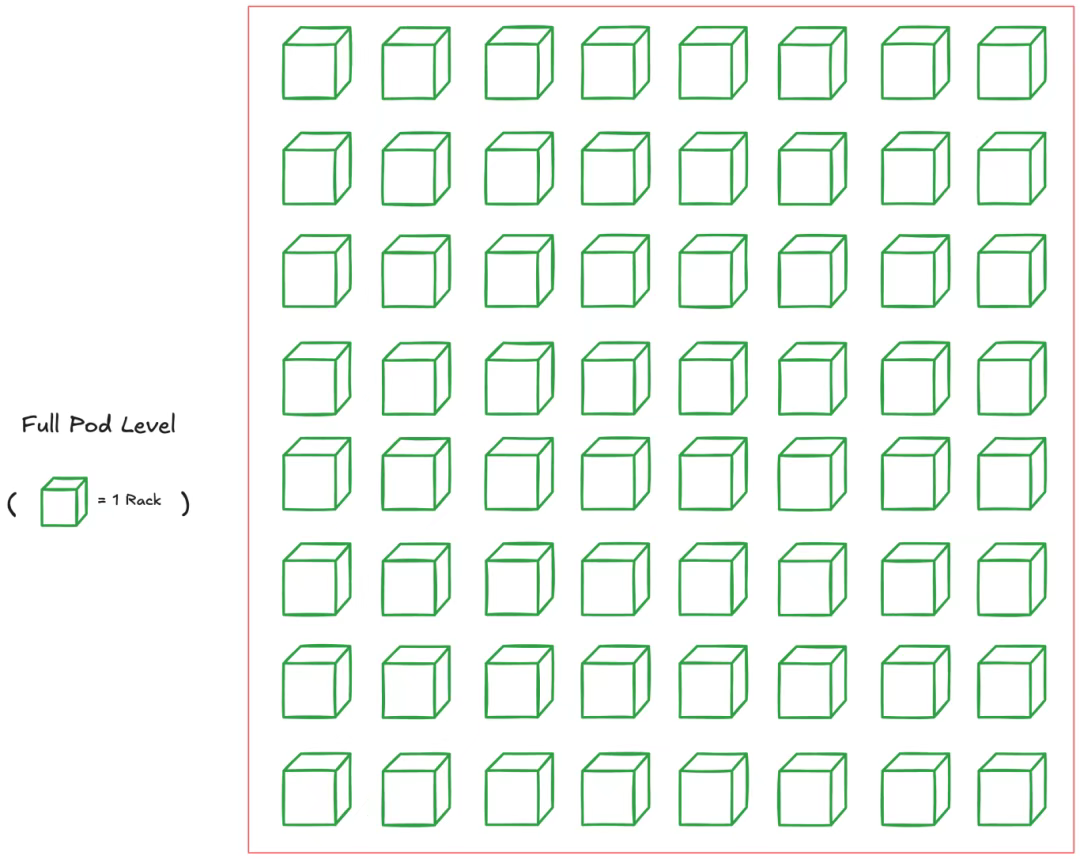

TPUv4 Superpod 架构（64 个机架）

请注意，每个立方体（即 TPU 机架）是如何通过 OCS 相互连接的，这种设计也支持在 Pod 内灵活划分 TPU 切片。

采用 OCS 的 TPU 切片

我们可在 Pod 内申请 TPU 子集，即 TPU 切片。但即使所需芯片数(N)相同，也存在多种拓扑结构可供选择。

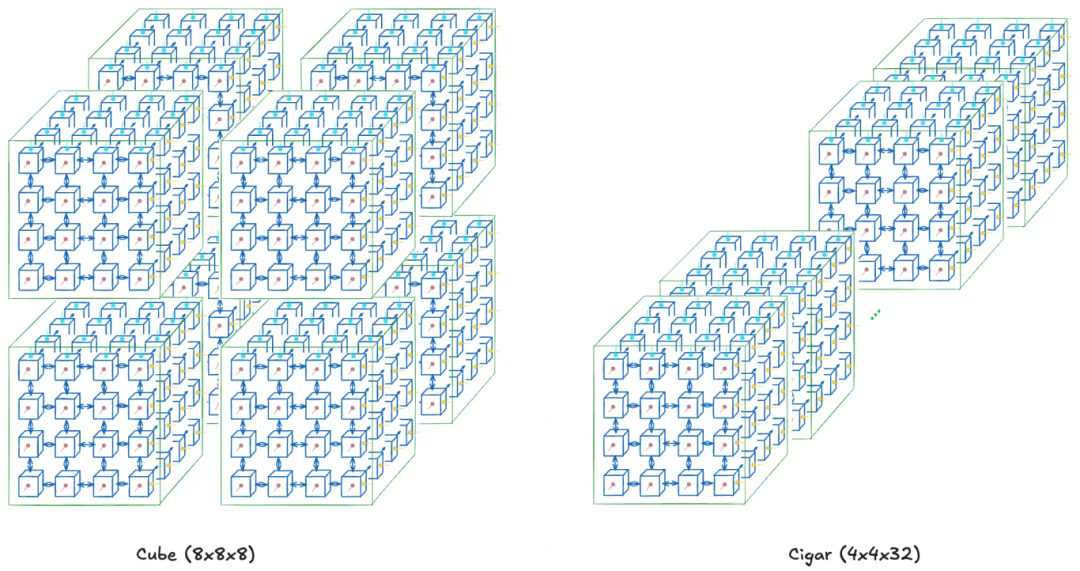

例如，若总共需要 512 块芯片，可选择立方体(8x8x8)、条状拓扑(4x4x32)或矩形拓扑(4x8x16)。选择切片的拓扑结构本身就是一个超参数。

所选拓扑结构直接影响节点间通信带宽，进而影响各类并行策略的性能表现。

以立方体结构（如8x8x8）为例，它特别适合需要全连接通信的并行计算模式，比如数据并行或张量并行，因为这种拓扑结构能提供最高的二分带宽（bisection bandwidth）。而条状结构（如4x4x32）则更适用于流水线计算，这种布局可以让顺序排列的计算层之间实现更快速的数据传输（前提是单个计算层能够适配 4x4 芯片的子切片配置）。

典型 TPU 拓扑示例

当然，最优拓扑取决于具体模型结构，其寻优过程本身即是一门学问。TPUv4 论文[9]实测表明，拓扑优化可大大提升吞吐量（注：我不确定第一行指的是哪种 LLM 架构，因为没有具体说明）。

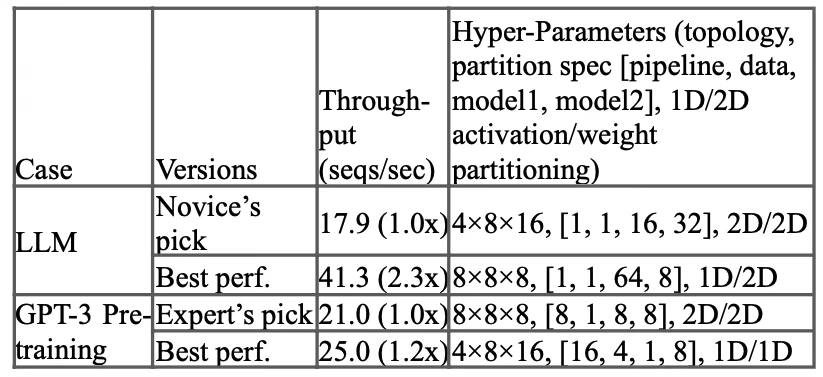

不同拓扑结构的吞吐量优化对比

前文阐述了 TPU 切片，但另有一项重要的特性有助于提高 TPU 的运行稳定性。

借助 OCS 技术，这些切片无需占据物理连续的机架空间。这正是 OCS 的第二大优势 —— 可能也是其最大优势，但我们此前尚未展开讨论。

OCS 的优势 #2：可重新配置的非连续多节点切片

需注意，这不同于将多个节点硬连在一起来模拟非连续切片。由于 OCS 采用光交换技术而非硬连线架构，跨节点间的物理线缆数量大幅减少，从而支持更大规模的集群扩展（即可构建超大规模 TPU Pod）。

这样就可以进行灵活的节点规模配置。例如，假设我们想在单个 Pod 上运行三个任务。虽然传统的调度方式不允许这样做，但 OCS 连接允许我们抽象出节点的物理位置，使整个 Pod 可视为一个"节点资源池"（根据参考文献[6]重绘）。

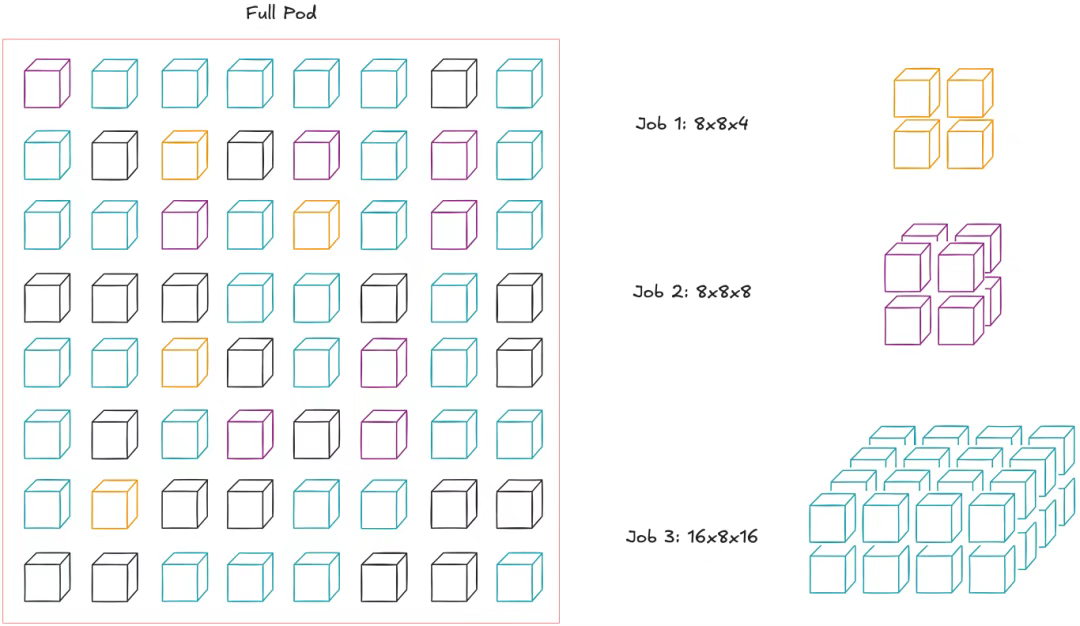

单任务可将 Pod 内机架视为"节点资源池"

此举不仅提高了 Pod 的利用率，而且能在节点出现故障的情况下简化维护流程。谷歌将其描述为"故障节点的影响范围很小"。但尚不确定其液冷系统在部分节点停机时如何运作。

最后，这种灵活的 OCS 还有项延伸应用：我们还可以改变 TPU 切片的拓扑结构（例如将规则环面调整为扭曲环面）。

OCS 的优势 #3：扭曲环面拓扑

此前我们通过改变固定芯片数量下的 (x,y,z) 维度来实现不同的 TPU 切片拓扑结构。本节则聚焦固定维度配置，通过改变布线方式构造新型拓扑。

典型案例如下：将常规条状环面改造为扭曲条状环面。

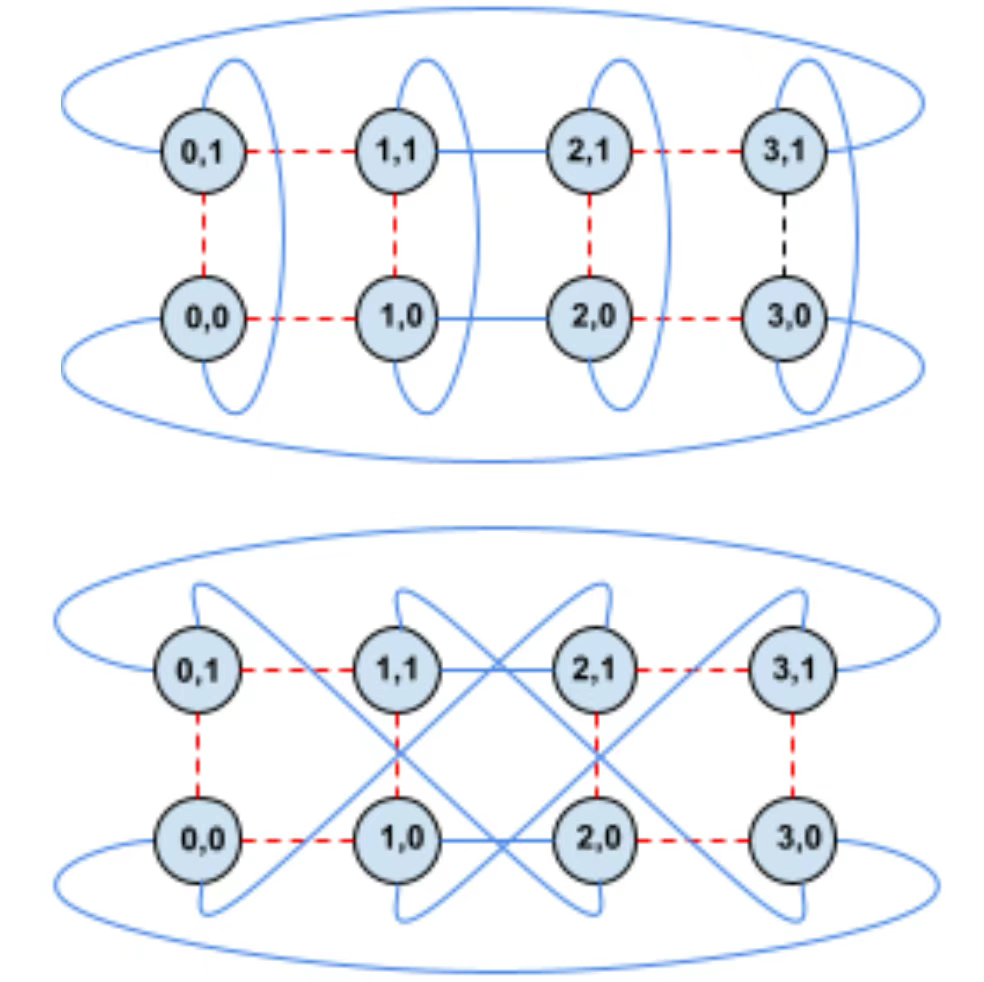

常规环面 vs 扭曲环面（来源：TPUv4论文[9]）

扭曲环面拓扑结构能加速扭曲二维平面上的芯片之间的通信，该特性对提升全局通信效率尤其有用。

下文将深入分析其具体应用场景。

使用扭曲环面加速训练

理论上，扭曲环面对张量并行（TP）的加速效益最大，因为每层涉及多次 all-gather 和 reduce-scatter 操作。对数据并行（DP）也有适度提升，因为每个训练步需执行 all-reduce 操作，但发生频率较低。

想象一下，假设我们训练一个标准的仅解码器架构的 Transformer 模型，并采用多种并行策略来加速训练。下面我们将看到两种场景：

场景 #1：4x4x16 拓扑结构（TP+PP；共 256 块芯片）

设定 z 轴为流水线(PP)维度，二维 TP 维度为 4x4。本质上，假设第 k 层位于 z=k 平面，且每层分片至 16 块芯片。若未明确绘制，默认采用 OCS 最近邻连接。

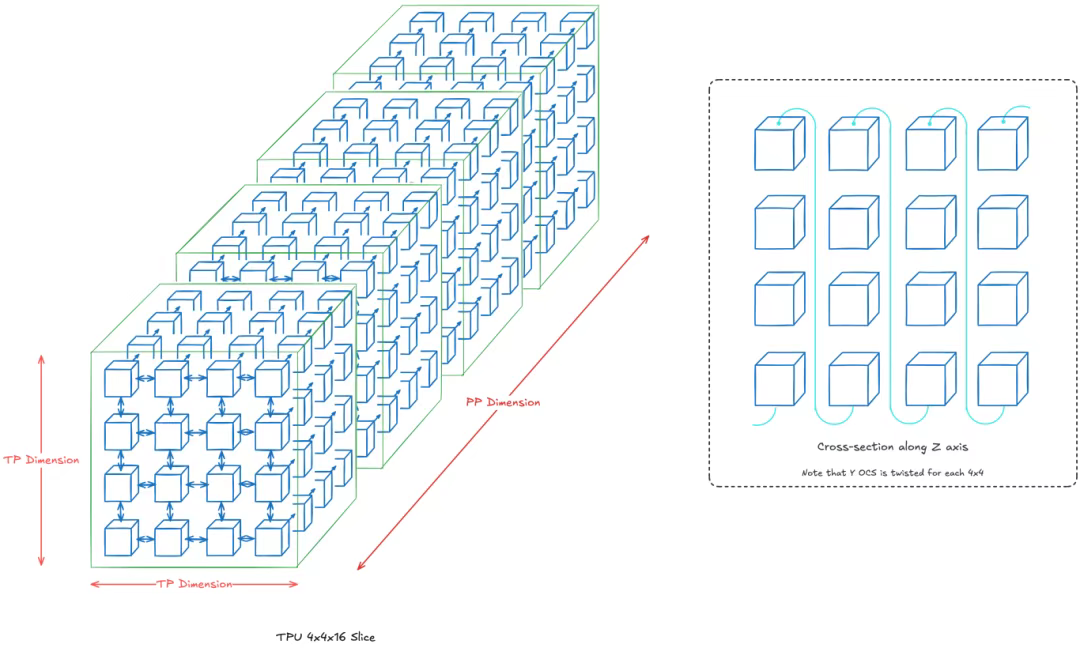

TP+PP 的 4x4x16 拓扑架构

通过在每个 z=k 平面实施 2D 环面扭曲，可加速 TP 层内芯片通信。由于 PP 层主要依靠点对点通信，因此没有必要沿 PP 层扭曲。

注：实际应用中，扭曲环面在芯片数＞4x4 时效益显著。本示例使用 4x4 仅出于可视化的目的。

场景 #2：16x4x16 拓扑（DP+TP+PP；共 1024 块芯片）

作为延伸方案，我们在前一场景基础上增加 DP 维度（x 轴 4 个实例），即沿 x 轴部署 4 组场景 #1 的模型。

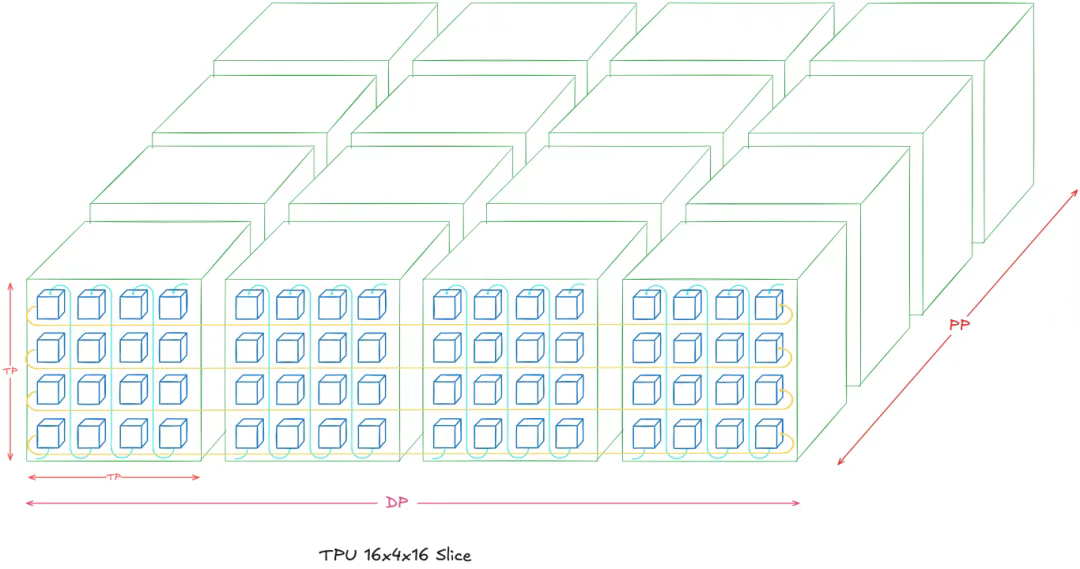

DP+TP+PP 的 16x4x16 拓扑架构

请注意，扭曲环面仅应用于每个 DP 模型内的每个 TP 维度（即对每个 z=k 平面实施 4x4 二维扭曲，k 取值 1…16）。DP 维度仅维持基础的环绕连接，使每行构成长度为 16 的水平环。

你可能已经发现还有一种拓扑结构方案（如 8x8x16，即 2x2 DP 维度），但这会混合 DP 与 TP 维度 —— 这就变得更加复杂了。具体来说，我们还不清楚如何在 y 轴构建 OCS 环绕连接的同时兼容各 TP 维度的扭曲环面？

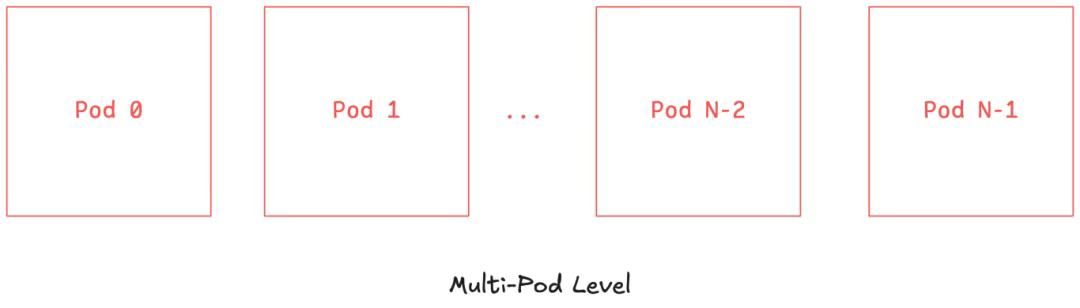

4.4 Multi-Pod 层级（即"Multislice"；TPUv4 支持 4096+ 块芯片）

TPU 层次结构的最终层级是 Multi-pod 架构。此时可将多个 Pod 视为一台大型机器，但 Pod 之间的通信需通过数据中心网络（DCN） 进行 —— 其带宽低于 ICI。

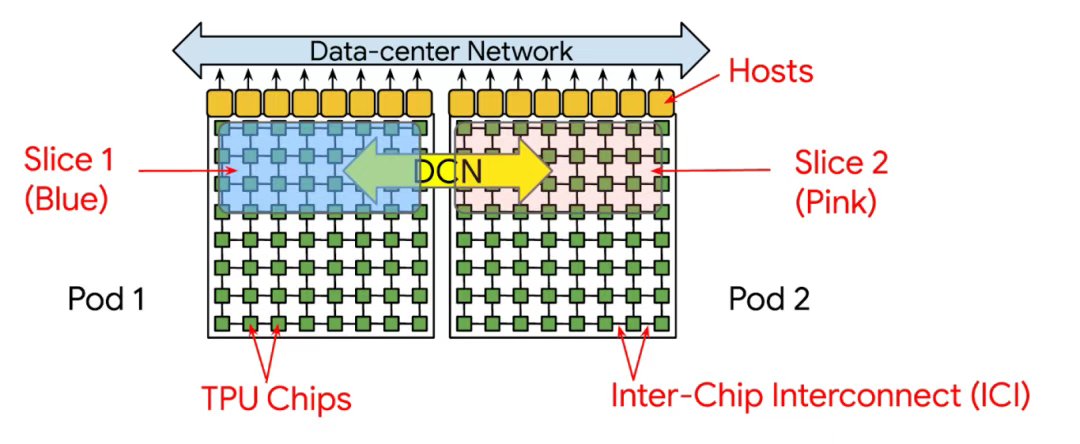

通过 DCN 互联的双 Pod 架构 [1]

PaLM 模型即采用此方案进行训练。在 6144 个 TPUv4 芯片（2 个 Pod）上耗时 56 天完成。下图是 6 个 Pod 中的 TPU 任务分配情况：绿色为 PaLM 任务，红色为空闲状态，其余为其他任务。注意每个方格代表一个 4x4x4 的 TPU 芯片立方体。

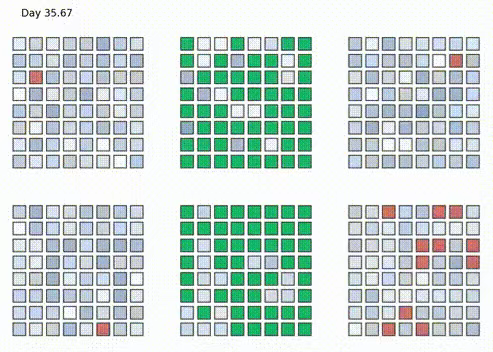

PaLM 训练过程中的 TPU Pod 利用率 [6]

实现这一架构已属不易，但更关键的是开发者体验设计，具体来说，就是要关注：如何实现模型扩展过程中系统/硬件层面的最大程度抽象化？

谷歌的解决方案是：由 XLA 编译器在大规模计算场景下协调芯片间的通信。研究人员只需配置相关参数（如 DP、FSDP、TP 等并行维度及切片数量），XLA 编译器即会根据当前 TPU 拓扑结构自动插入分层集合通信操作（Xu et al, 2021: GSPMD [2]）。我们的目标是在尽可能少修改代码的情况下实现大规模训练。

例如，谷歌博客[1]展示了跨多 TPU 切片的 all-reduce 操作分解流程：

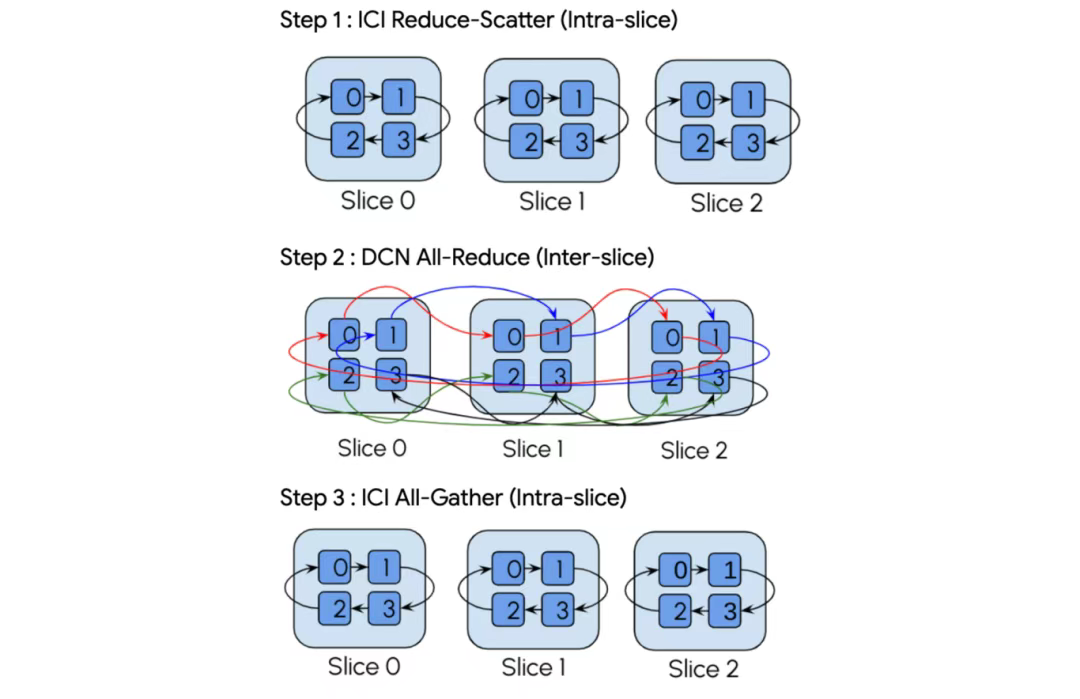

XLA 实现的跨 Pod All-Reduce 规约操作

这表明 XLA 编译器可以同时处理切片内与切片间的集合通信操作。

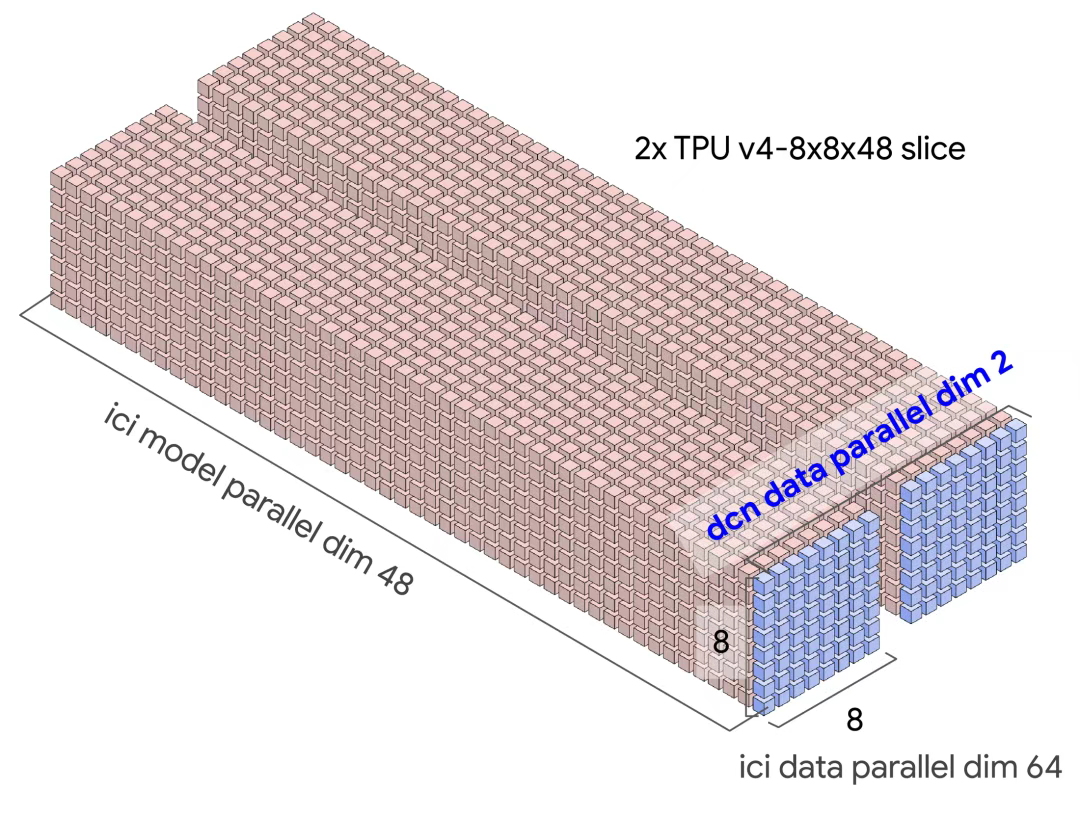

举个具体例子，在训练模型时，TPU 的拓扑结构可能如下所示。激活值的通信在切片内通过 ICI 进行，而梯度的通信则需跨切片通过 DCN 完成（即在 DCN 的 DP 维度上）[1]。

05 实物图示对照解析

结合硬件实拍图理解架构图会更直观，以下为综合解析。

若看过谷歌 TPU 宣传资料，可能见过下图：

8 个 TPU 机架（TPUv4）

此图为 8 个 TPU Pods 的集群，每个单元即前述的 4x4x4 三维环面架构。一个 Pod 中的每一行有 2 个托盘，这意味着每一行有 8 个 TPU 芯片。

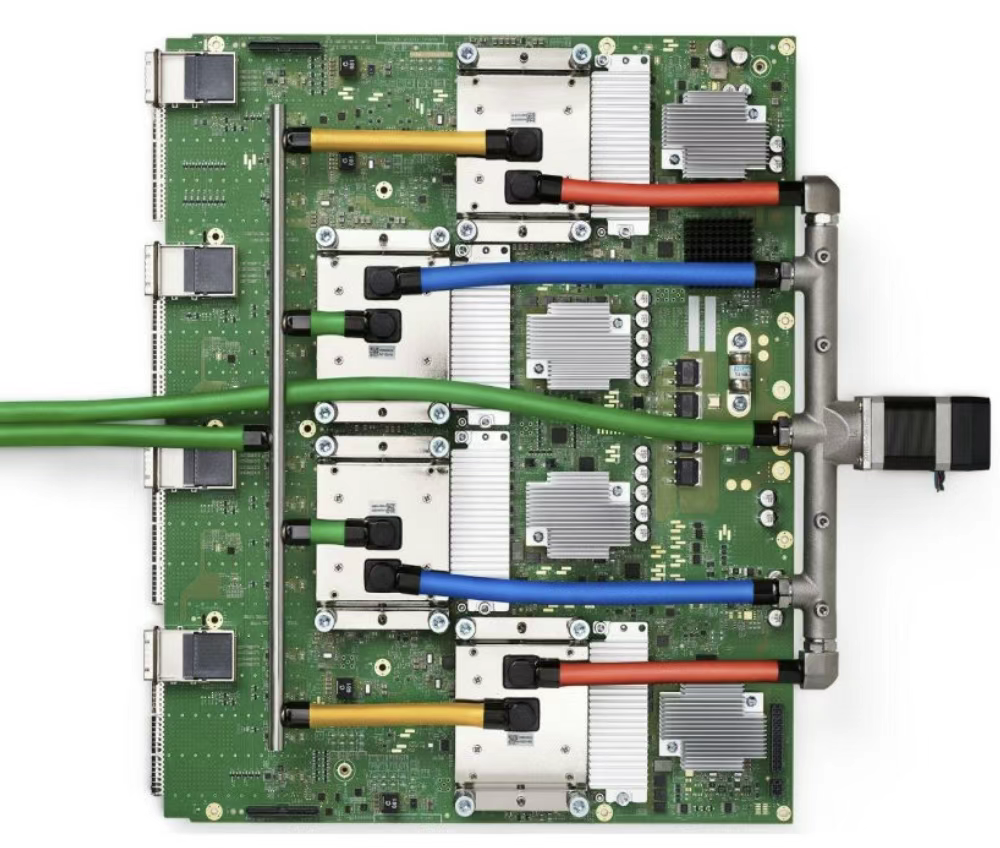

单块 TPUv4 托盘实拍图：

请注意，图中简化为只有一个 PCIe 端口，但实际托盘上有 4 个 PCIe 端口（在左侧） —— 每个 TPU 一个。

单芯片结构图：

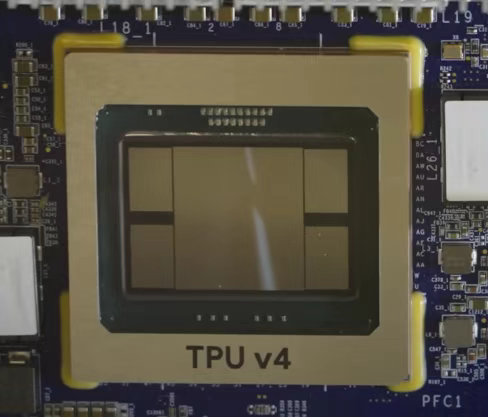

TPUv4 芯片：中央是 ASIC + 4 组 HBM 内存堆栈

中央区域为 ASIC 芯片，周围 4 个区块为 HBM 内存堆栈。因 TPUv4 内含 2 个 TensorCore，故配置 4 组 HBM 内存堆栈。

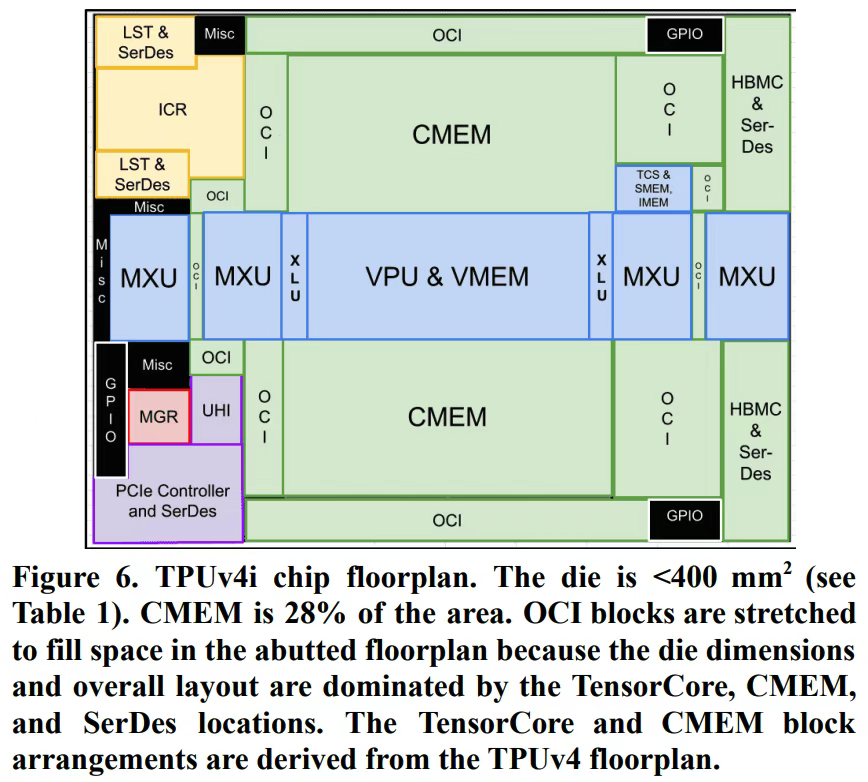

未找到 TPUv4 芯片平面图，此处展示结构近似的 TPUv4i（推理芯片），其仅含 1 个TensorCore[3]：

可见 CMEM（芯片内存）在 TPUv4i 的布局中占据了相当大的空间。

06 致谢

感谢 Google TPU Research Cloud（TRC）提供的 TPU 资源支持！

References

[1] Google Blog: TPU Multi-Slice Training（https://cloud.google.com/blog/products/compute/using-cloud-tpu-multislice-to-scale-ai-workloads）

[2] Xu, et al. "GSPMD: General and Scalable Parallelizaton for ML Computation Graphs"（https://arxiv.org/pdf/2105.04663）

[3] Jouppi et al. "Ten Lessons From Three Generations Shaped Google's TPUv4i"（https://gwern.net/doc/ai/scaling/hardware/2021-jouppi.pdf）

[4] How to Scale Your Model - TPUs（https://jax-ml.github.io/scaling-book/tpus/）

[5] Domain Specific Architectures for AI Inference - TPUs（https://fleetwood.dev/posts/domain-specific-architectures#google-tpu）

[6] HotChips 2023: TPUv4（https://hc2023.hotchips.org/assets/program/conference/day2/ML+training/HC2023.Session5.ML_Training.Google.Norm_Jouppi.Andy_Swing.Final_2023-08-25.pdf）

[7] Google Cloud Docs: TPUv4（https://cloud.google.com/tpu/docs/v4）

[8] Jouppi et al. "In-Datacenter Performance Analysis of a Tensor Processing Unit" -- TPU origins paper（https://arxiv.org/abs/1704.04760）

[9] Jouppi et al. "TPU v4"-- TPUv4 paper（https://arxiv.org/abs/2304.01433）

[10] PaLM training video（https://www.youtube.com/watch?v=0yPFBxkOKRY）

[11] HotChips 2021: "Challenges in large scale training of Giant Transformers on Google TPU machines"（https://hc33.hotchips.org/assets/program/tutorials/HC2021.Google.Sameer+Kumar.pdf）

[12] HotChips 2020: "Exploring Limits of ML Training on Google TPUs"（https://hc32.hotchips.org/assets/program/tutorials/HC2020.Google.SameerKumarDehaoChen.v02.pdf）

[13] Google Blog: Ironwood（https://blog.google/products/google-cloud/ironwood-tpu-age-of-inference/）

[14] HotChips 2019: "Cloud TPU: Codesigning Architecture and Infrastructure"（https://old.hotchips.org/hc31/HC31_T3_Cloud_TPU_Codesign.pdf）

[15] ETH Zurich's Comp Arch Lecture 28: Systolic Array Architectures（https://www.youtube.com/watch?v=XkgtANeDrm8）

[16] Patterson presentation: "A Decade of Machine Learning Accelerators: Lessons Learned and Carbon Footprint"（https://www.cs.ucla.edu/wp-content/uploads/cs/PATTERSON-10-Lessons-4-TPU-gens-CO2e-45-minutes.pdf）

[17] Camara et al. "Twisted Torus Topologies for Enhanced Interconnection Networks."（https://personales.unican.es/vallejoe/Publications/C%C3%A1mara+-+TPDS'10+-+Twisted+Torus+Topologies+for+Enhanced+Interconnection+Networks.pdf）

[18] Horowitz article: "Computing's Energy Problem(and what we can do about it)"（https://gwern.net/doc/cs/hardware/2014-horowitz-2.pdf）

END
