Rapid存储引擎简介

从GreatSQL 8.0.32-25版本开始，新增Rapid存储引擎，该引擎使得GreatSQL能满足联机分析（OLAP）查询请求。

Rapid引擎采用插件（Plugin）方式嵌入GreatSQL中，可以在线动态安装或卸载。

Rapid引擎不会直接面对客户端和应用程序，用户无需修改原有的数据访问方式。它是一个无共享、内存化、混合列式存储的查询处理引擎，其设计目的是为了高性能的处理分析型查询。

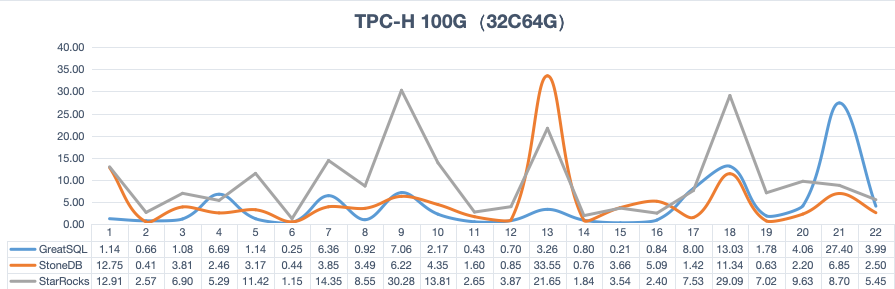

并且在TPC-H性能表现优异在32C64G测试机环境下，TPC-H 100G测试中22条SQL总耗时 仅需不到80秒

下面是几个不同TPC-H数据量级的压缩率数据：

经过GreatSQL社区的测试分析可以看出，相较于InnoDB存储引擎，Rapid存储引擎在存储效率上获得了极大提升。在存放相同的数据集时，Rapid的数据文件所需要的空间仅为InnoDB的6~7分之1，大约 降低了85% 左右。

真实生产案例测试

为了全面验证AP引擎的性能提升，我们成功获取了真实生产环境下的SQL语句、表结构以及经过脱敏处理的数据。在此，特别感谢潲同学和贵司的协助！

测试环境介绍

本次测试采用的环境是 Arch Linux x86_64，机器配置为12C15G

$ uname -a
Linux myarch 6.6.3-arch1-1 #1 SMP PREEMPT_DYNAMIC Wed, 29 Nov 2023 00:37:40 +0000 x86_64 GNU/Linux
$ cat /proc/cpuinfo | grep "processor" | wc -l
12
$  free -h
     total
Mem: 15Gi

采用的GreatSQL版本为 GreatSQL 8.0.32-25 版本

$ mysql --version
mysql  Ver 8.0.32-25 for Linux on x86_64 (GreatSQL, Release 25, Revision 79f57097e3f)

真实生产SQL

展示即将进行测试的生产SQL（这里不深入讨论该SQL是否存在优化的可能性）：

select c.id, c.dept_id, c.user_id, c.type, c.source, c.charge_no, c.amount, c.from_bank, c.to_bank, c.receipt,c.status, c.remark, c.create_by, c.create_time, c.update_by, c.update_time,c.reason,c.fr_no
, d.dept_name, dt.company_name, cp.company_name
from charge c
left join dept d on c.dept_id = d.dept_id
left join user u on c.user_id = u.user_id
left join dept_tax dt on c.dept_id = dt.dept_id
left join dept_info di on c.dept_id = di.dept_id
left join company_bank cb on di.sign_cbid = cb.id
left join company cp on cb.company_id = cp.company_id
limit 3313445,10;

真实生产表结构

生产SQL涉及7张表，我们将逐一展示每张表的表结构。为了保护隐私，我们对部分字段进行了脱敏处理以及一些微调

dept表

CREATE TABLE `dept` (
  `dept_id` bigint(20) NOT NULL AUTO_INCREMENT,
  `parent_id` bigint(20) DEFAULT '0',
  `ancestors` varchar(50) DEFAULT '',
  `dept_name` varchar(30) DEFAULT '',
......
  `create_time` datetime DEFAULT NULL,
  `update_by` varchar(64) DEFAULT '',
  `update_time` datetime DEFAULT NULL,
  PRIMARY KEY (`dept_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='部门表'

user表

CREATE TABLE `user` (
  `user_id` bigint(20) NOT NULL AUTO_INCREMENT,
  `dept_id` bigint(20) DEFAULT NULL,
  `fans_id` bigint(20) DEFAULT NULL,
  `login_name` varchar(30) NOT NULL,
  `user_name` varchar(30) NOT NULL,
  `alias` varchar(100) DEFAULT NULL,
  `user_type` varchar(2) DEFAULT '00',
  `email` varchar(50) DEFAULT '',
  `phonenumber` varchar(11) DEFAULT '',
  `sex` char(1) DEFAULT '0',
......
  `create_by` varchar(64) DEFAULT '',
  `create_time` datetime DEFAULT NULL,
  `update_by` varchar(64) DEFAULT '',
  `update_time` datetime DEFAULT NULL,
  `remark` varchar(500) DEFAULT NULL,
  PRIMARY KEY (`user_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='用户表'

dept_tax表

CREATE TABLE `dept_tax` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `dept_id` bigint(20) NOT NULL,
  `company_name` varchar(50) NOT NULL,
  `tax_no` varchar(50) DEFAULT NULL,
  `tax_type` varchar(30) DEFAULT NULL,
......
  `create_by` varchar(50) DEFAULT '',
  `create_time` datetime DEFAULT NULL,
  `update_by` varchar(50) DEFAULT '',
  `update_time` datetime DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='信息表'

dept_info表

CREATE TABLE `dept_info` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `dept_id` bigint(20) NOT NULL,
  `customer_id` bigint(20) DEFAULT NULL,
  `dept_type` char(1) DEFAULT '1',
  `industry_type` char(1) DEFAULT '0',
  `dept_flag` char(1) DEFAULT '1',
  `dept_kind` char(1) DEFAULT '0',
  `bus_scope` varchar(10) DEFAULT '1',
  `channel_id` bigint(20) DEFAULT NULL,
......
   PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COMMENT='信息表'

company_bank表

CREATE TABLE `company_bank` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `company_id` bigint(20) DEFAULT NULL,
  `bank_name` varchar(50) DEFAULT NULL,
  `bank_card` varchar(30) DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4

company表

CREATE TABLE `company` (
  `company_id` bigint(20) NOT NULL AUTO_INCREMENT,
  `company_name` varchar(100) DEFAULT NULL,
  PRIMARY KEY (`company_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4

charge表

CREATE TABLE `charge` (
  `id` bigint(20) NOT NULL AUTO_INCREMENT,
  `dept_id` bigint(20) NOT NULL,
  `user_id` bigint(20) DEFAULT NULL,
  `type` char(1) DEFAULT NULL,
......
  `create_time` datetime DEFAULT NULL,
  `update_by` varchar(50) DEFAULT '',
  `update_time` datetime DEFAULT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4

不深入探讨SQL和表结构是否存在优化的可能性，只验证AP引擎提升查询测试。

加载数据

鉴于原始数据较为有限，为了更明显地进行测试，我们为每张表生成了一些新数据，来看下各表数据和表空间大小是多少：

未改造测试

待测试的SQL语句：

select c.id, c.dept_id, c.user_id, c.type, c.source, c.charge_no, c.amount, c.from_bank, c.to_bank, c.receipt,c.status, c.remark, c.create_by, c.create_time, c.update_by, c.update_time,c.reason,c.fr_no
, d.dept_name, dt.company_name, cp.company_name
from _charge c
left join dept d on c.dept_id = d.dept_id
left join user u on c.user_id = u.user_id
left join dept_tax dt on c.dept_id = dt.dept_id
left join dept_info di on c.dept_id = di.dept_id
left join company_bank cb on di.sign_cbid = cb.id
left join company cp on cb.company_id = cp.company_id
limit 3313445,10;

先不使用AP引擎测试查询五次：

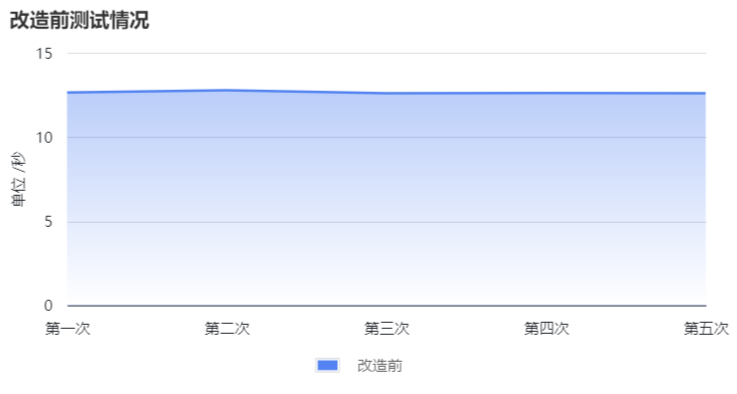

可以看到五次测试结果都是稳定在12秒左右，平均耗时12.64/s：

使用Rapid引擎测试

启用Rapid引擎

greatsql> INSTALL PLUGIN Rapid SONAME 'ha_rapid.so';

greatsql> SHOW PLUGINS;
+----------------------------------+----------+--------------------+----------------------+---------+
| Name                             | Status   | Type               | Library              | License |
+----------------------------------+----------+--------------------+----------------------+---------+
| binlog                           | ACTIVE   | STORAGE ENGINE     | NULL                 | GPL     |
...
| Rapid                            | ACTIVE   | STORAGE ENGINE     | ha_rapid.so          | GPL     |
+----------------------------------+----------+--------------------+----------------------+---------+
55 rows in set (0.00 sec)

加上Rapid辅助引擎

greatsql> ALTER TABLE dept SECONDARY_ENGINE = rapid;
Query OK, 0 rows affected (0.02 sec)
Records: 0  Duplicates: 0  Warnings: 0
greatsql> ALTER TABLE user SECONDARY_ENGINE = rapid;
greatsql> ALTER TABLE charge SECONDARY_ENGINE = rapid;
greatsql> ALTER TABLE company SECONDARY_ENGINE = rapid;
greatsql> ALTER TABLE company_bank SECONDARY_ENGINE = rapid;
greatsql> ALTER TABLE dept_info SECONDARY_ENGINE = rapid;
greatsql> ALTER TABLE dept_tax SECONDARY_ENGINE = rapid;

查看建表DDL，发现增加了 SECONDARY_ENGINE=rapid

greatsql> SHOW CREATE TABLE _company\G
*************************** 1. row ***************************
       Table: company
Create Table: CREATE TABLE `company` (
  `company_id` bigint NOT NULL AUTO_INCREMENT COMMENT '序号ID',
  `company_name` varchar(100) DEFAULT NULL COMMENT '签约主体',
  PRIMARY KEY (`company_id`)
) ENGINE=InnoDB AUTO_INCREMENT=1001 DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_0900_ai_ci SECONDARY_ENGINE=rapid
1 row in set (0.00 sec)

数据全量导入Rapid引擎中

greatsql> ALTER TABLE dept SECONDARY_LOAD;
greatsql> ALTER TABLE user SECONDARY_LOAD;
greatsql> ALTER TABLE charge SECONDARY_LOAD;
greatsql> ALTER TABLE company SECONDARY_LOAD;
greatsql> ALTER TABLE company_bank SECONDARY_LOAD;
greatsql> ALTER TABLE dept_info SECONDARY_LOAD;
greatsql> ALTER TABLE dept_tax SECONDARY_LOAD;

开始测试Rapid引擎

有两种方式启用Rapid引擎

方式一

-- 设置use_secondary_engine=ON的时候，为保证查询语句能够使用rapid，
-- 通常需要设置secondary_engine_cost_threshold = 0，或一个较小的阈值
SET use_secondary_engine = ON;
SET secondary_engine_cost_threshold = 0;

方式二（不建议）

-- 修改会话变量，设置强制使用Rapid引擎
SET use_secondary_engine = FORCED;

-- 或执行SQL查询时指定HINT
SELECT /*+ SET_VAR(use_secondary_engine=forced) */ ...省略 FROM from charge c;

先使用方案二，执行SQL查询时指定HINT测试五次看看表现如何

待测试的SQL语句：

select /*+ SET_VAR(use_secondary_engine=forced) */ c.id, c.dept_id, c.user_id, c.type, c.source, c.charge_no, c.amount, c.from_bank, c.to_bank, c.receipt,c.status, c.remark, c.create_by, c.create_time, c.update_by, c.update_time,c.reason,c.fr_no
, d.dept_name, dt.company_name, cp.company_name
from _charge c
left join dept d on c.dept_id = d.dept_id
left join user u on c.user_id = u.user_id
left join dept_tax dt on c.dept_id = dt.dept_id
left join dept_info di on c.dept_id = di.dept_id
left join company_bank cb on di.sign_cbid = cb.id
left join company cp on cb.company_id = cp.company_id
limit 3313445,10;

同样测试查询五次：

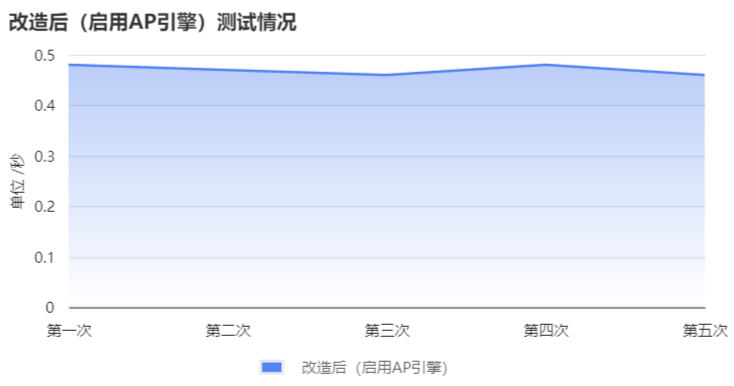

可以看到Rapid引擎出手即是秒杀，平均耗时0.47/s：

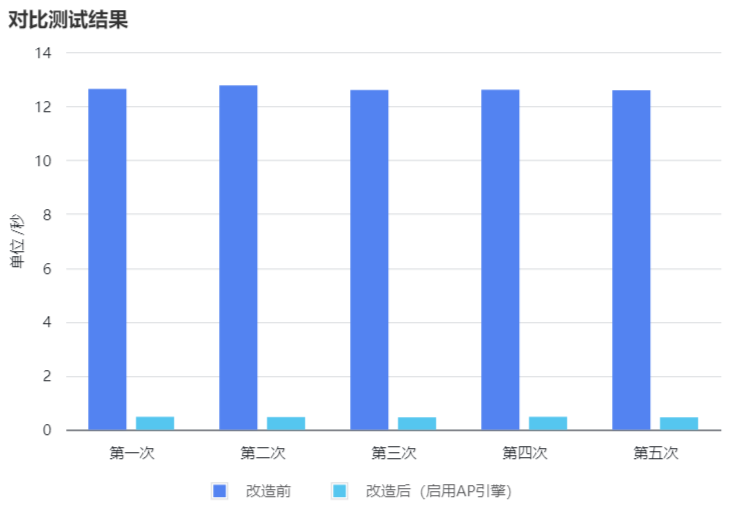

改造前（平均耗时12.64/s）和改造后（平均耗时0.47/s）对比测试结果：

总体来说改造后约提升了26.9倍：

如果我们选择使用HINT进行改造，就需要对原SQL语句进行相应修改。因此，我们将采用方案一来进行试验

greatsql> SET use_secondary_engine = ON;
greatsql> secondary_engine_cost_threshold = 0;
# 查看下执行计划
greatsql> explain select c.id, c.dept_id, c.user_id, c.type, c.source, c.charge_no, c.amount, c.from_bank, c.to_bank, c.receipt,c.status, c.remark, c.create_by, c.create_time, c.update_by, c.update_time,c.reason,c.fr_no , d.dept_name, dt.company_name, cp.company_name from charge c left join dept d on c.dept_id = d.dept_id left join user u on c.user_id = u.user_id left join dept_tax dt on c.dept_id = dt.dept_id left join dept_info di on c.dept_id = di.dept_id left join company_bank cb on di.sign_cbid = cb.id left join company cp on cb.company_id = cp.company_id limit 3313445,10\G
*************************** 1. row ***************************
           id: 1
  select_type: SIMPLE
        table: c
   partitions: NULL
         type: ALL
possible_keys: NULL
          key: NULL
      key_len: NULL
          ref: NULL
         rows: 905486
     filtered: 100.00
        Extra: Using secondary engine RAPID # 证明用到RAPID引擎
# 下方省略，证明有用到RAPID引擎即可

可以看到默认的使用了RAPID引擎

数据导入

在上方我们执行过ALTER TABLE xxx SECONDARY_LOAD这个操作，会将InnoDB主引擎中的数据全量加载到Rapid引擎中，这个过程称为全量导入。全量导入成功后，Rapid引擎中的数据是静态的，当向主引擎表中继续插入、删除、修改数据时，并不会导入到Rapid引擎中。

那数据会更新会修改要怎么办呢？总不能每次都全量导入吧？

所以此时可以利用binlog特性，可以在全量导入成功后，启动增量导入任务。增量任务会读取自全量导入成功之后的binlog数据，将binlog解析并应用到rapid引擎中，这个过程称为增量导入。

不同于全量导入，增量导入会启动一个常驻的后台线程，实时读取和应用增量binlog数据。

增量导入数据的限制和需求

在手册上有介绍到增量导入数据的限制和需求，如下：

1. 需要设置表名大小写不敏感，即设置 lower_case_table_names = 1。
2. 需要开启GTID模式，即设置 gtid_mode = ON 和 enforce_gtid_consistency = ON。
3. 需要采用row格式的binlog event，不支持statement格式，即设置 binlog_format = ROW。增量任务运行过程中，检测到statement的DML event，可能会报错退出。
4. 需要关闭GIPKs特性，即设置 sql_generate_invisible_primary_key = OFF。用户表不能有 invisible primary key，如果表包含隐式不可见的主键，在全量导入过程中会报错；同时也不支持用户表中存在任何不可见列（invisible column）。
5. 需要先对表执行过一次全量导入后，才能启动增量导入任务，否则任务启动会报错。
6. 不支持 PARTIAL_UPDATE_ROWS_EVENT 类型的binlog，即不要设置 binlog_row_value_options = PARTIAL_JSON。
7. 不支持 CREATE TABLE SELECT 语句，增量任务运行过程中，检测到该语句产生的binlog event时可能会报错退出。
8. 不支持XA事务，运行过程中检查到XA事务会报错退出。

开启增量导入

增量导入有两个系统函数分别是

• START_SECONDARY_ENGINE_INCREMENT_LOAD_TASK() ：启动任务
• STOP_SECONDARY_ENGINE_INCREMENT_LOAD_TASK()：停止任务

执行SQL命令 SELECT START_SECONDARY_ENGINE_INCREMENT_LOAD_TASK() 即可启动增量任务，根据函数返回信息可以确认是否任务启动成功。如果启动失败，可以从错误日志中查看具体失败的原因。

该函数包含3个参数：

• db_name，必选项，指定增量导入任务对应的数据库名。
• table_name，必选项，指定增量导入任务对应的数据表名。
• gtid，可选项，指定开始增量导入任务的起始gtid_set值。默认不需要指定，任务会自动根据ALTER TABLE ... SECONDARY_LOAD 全量导入时刻的 gtid_executed 进行计算和判断。

-- 对user表启动增量导入任务
greatsql> SELECT START_SECONDARY_ENGINE_INCREMENT_LOAD_TASK('aptest', 'user');
+------------------------------------------------------------------+
| START_SECONDARY_ENGINE_INCREMENT_LOAD_TASK('aptest', 'user') |
+------------------------------------------------------------------+
| success                                                          |
+------------------------------------------------------------------+
1 row in set (0.00 sec)
-- 查看增量导入任务状态
greatsql>  SELECT * FROM information_schema.SECONDARY_ENGINE_INCREMENT_LOAD_TASK\G
*************************** 1. row ***************************
           DB_NAME: aptest
        TABLE_NAME: user
        START_TIME: 2024-02-21 09:33:55
        START_GTID: 9548406d-8ff1-11ee-97ec-ec5c6826bca3:1-3808
COMMITTED_GTID_SET: 9548406d-8ff1-11ee-97ec-ec5c6826bca3:1-3821
         READ_GTID: 9548406d-8ff1-11ee-97ec-ec5c6826bca3:3821
  READ_BINLOG_FILE: ./binlog.000023
   READ_BINLOG_POS: 596312770
             DELAY: 0
            STATUS: RUNNING
          END_TIME:
              INFO:
1 row in set (0.00 sec)

当然如果想停止也可以使用以下操作停止增量同步

greatsql>  SELECT STOP_SECONDARY_ENGINE_INCREMENT_LOAD_TASK('aptest', 'user');
greatsql> SELECT STOP_SECONDARY_ENGINE_INCREMENT_LOAD_TASK('aptest', 'user');
+-----------------------------------------------------------------+
| STOP_SECONDARY_ENGINE_INCREMENT_LOAD_TASK('aptest', 'user') |
+-----------------------------------------------------------------+
| success                                                         |
+-----------------------------------------------------------------+
1 row in set (0.21 sec)

greatsql> SELECT * FROM information_schema.SECONDARY_ENGINE_INCREMENT_LOAD_TASK\G
*************************** 1. row ***************************
           DB_NAME: aptest
        TABLE_NAME: user
        START_TIME: 2024-02-21 09:33:55
        START_GTID: 9548406d-8ff1-11ee-97ec-ec5c6826bca3:1-3808
COMMITTED_GTID_SET: 9548406d-8ff1-11ee-97ec-ec5c6826bca3:1-3821
         READ_GTID: 9548406d-8ff1-11ee-97ec-ec5c6826bca3:3821
  READ_BINLOG_FILE: ./binlog.000023
   READ_BINLOG_POS: 596312770
             DELAY: 60
            STATUS: NOT RUNNING
          END_TIME: 2024-02-21 09:35:46
              INFO: NORMAL EXIT
1 row in set (0.00 sec)

更多Rapid存储引擎介绍请前往GreatSQL用户手册上查看 Rapid引擎（Rapid Engine）https://greatsql.cn/docs/8032-25/user-manual/5-enhance/5-1-highperf-rapid-engine.html

总结

对于在不改造SQL的前提下，查询速度提升了 26.9倍 的这一结果，潲同学表示非常惊讶。然而，令人遗憾的是，他们尚未迁移到GreatSQL数据库。因此，他目前正紧锣密鼓地向总监提议，争取尽快完成迁移并采用GreatSQL数据库:)

目前Rapid存储引擎已经开放测试了，欢迎各位来体验测试~

GreatSQL手册：https://greatsql.cn/docs/8032-25/

GreatSQL下载地址：https://gitee.com/GreatSQL/GreatSQL/releases/tag/GreatSQL-8.0.32-25

Enjoy GreatSQL :)

关于GreatSQL

GreatSQL数据库是一款开源免费数据库，可在普通硬件上满足金融级应用场景，具有高可用、高性能、高兼容、高安全等特性，可作为MySQL或Percona Server for MySQL的理想可选替换。

相关链接

GreatSQL社区

Gitee

Github

Bilibili

技术交流群

微信：添加GreatSQL社区助手好友，微信号wanlidbc发送验证信息加群

QQ群：533341697

Enjoy GreatSQL :)

关于 GreatSQL

GreatSQL是适用于金融级应用的国内自主开源数据库，具备高性能、高可靠、高易用性、高安全等多个核心特性，可以作为MySQL或Percona Server的可选替换，用于线上生产环境，且完全免费并兼容MySQL或Percona Server。

相关链接： GreatSQL社区 Gitee GitHub Bilibili

GreatSQL社区：

社区有奖建议反馈： https://greatsql.cn/thread-54-1-1.html

社区博客有奖征稿详情： https://greatsql.cn/thread-100-1-1.html

（对文章有疑问或者有独到见解都可以去社区官网提出或分享哦~）

技术交流群：

微信&QQ群：

QQ群：533341697

微信群：添加GreatSQL社区助手（微信号：wanlidbc ）好友，待社区助手拉您进群。
