谷歌为其开源芯片计划免费提供芯片制造服务

近日，谷歌宣布为参与其开源芯片计划的开源芯片提供制造资金，但本次活动仅限使用 GlobalFoundries 180nm 工艺套件的设计出来的开源芯片。

背景介绍：

自 2020 年 11 月起，Google 与 SkyWater Technology 展开了合作，允许任何人利用开源 PDK 和其他开源 EDA 工具来提交开源集成电路设计，Google 会为他们免费制造芯片，不会收取任何费用。

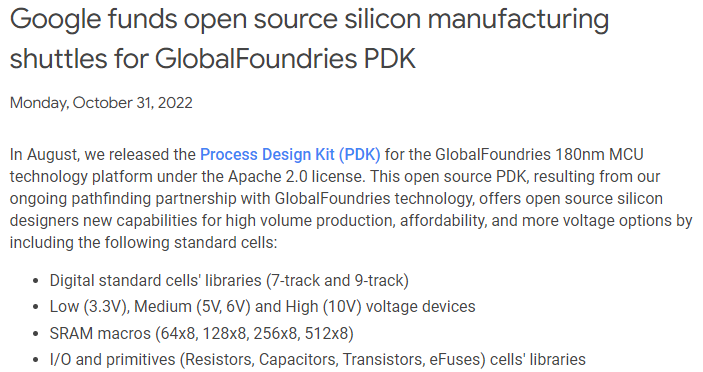

今年 8 月，谷歌宣布与 GlobalFoundries （格罗方德半导体股份有限公司）的合作伙伴关系，GlobalFoundries 为谷歌的开源芯片计划提供 180nm 的制造访问权限。

双方一起发布了基于 Apache 2.0 许可的 180 nm MCU 技术平台的工艺设计套件 ( PDK )

此前，谷歌与 SkyWater 公司合作，免费为 350 款独特的开源芯片提供了制造基金，其中大约 240 款芯片成功制造了出来。这次，谷歌又与  GlobalFoundries 公司合作，为使用  GlobalFoundries 180nm 开源工艺的芯片提供免费制造。

与之前的活动一样，参与活动的芯片设计必须满足以下要求：

• 芯片的源代码必须在开源许可下公开发布。
• 芯片必须可从源代码和 GF180MCU PDK 重现。
• 芯片必须在活动截止日期内提交（2022 年 12 月 5 日）。
• 项目必须通过制造前的各项检查。

这一批活动仅选择 40 个芯片项目。想要更多活动信息，可以从谷歌博客中查阅更多内容。

180nm 工艺对 PC 端来说是非常落后的，但在电机控制器、RFID、通用 MCU 和 PMIC 等应用领域，以及物联网传感器、双频 RFID 和电机驱动等新兴应用中仍拥有强大的市场潜力。
