LogicFlow —— 流程图编辑框架
LogicFlow 是一款流程图编辑框架，提供了一系列流程图交互、编辑所必需的功能和简单灵活的节点自定义、插件等拓展机制，方便快速在业务系统内满足类流程图的需求。
特性
🛠 高拓展性
兼容各种产品自定义的流程编辑需求，绝大部分模块以插件的形式实现，支持各模块自由插拔。
🚀 重执行
流程图能完备的表达业务逻辑，不受流程引擎限制。
🎯 专业
专注于业务流程图编辑的框架
使用
安装
# npm
$ npm install @logicflow/core @logicflow/extension --save
代码示例
// 创建容器 <div id="container"></div>; // 准备数据 const data = { // 节点 nodes: [ { id: 21, type: 'rect', x: 100, y: 200, text: { value: '矩形节点', x: 100, y: 200, }, }, { id: 50, type: 'circle', x: 300, y: 400, text: { value: '圆形节点', x: 300, y: 400, }, }, ], // 边 edges: [ { type: 'polyline', sourceNodeId: 50, targetNodeId: 21, }, ], }; // 渲染画布 const lf = new LogicFlow({ container: document.querySelector('#container'), width: 700, height: 600, }); lf.render(data);
文档
核心能力
流程图编辑器快速搭建
提供了一个流程图编辑所必需的各项能力，这也是 LogicFlow 的基础能力：
图的绘制能力。基于 SVG 来绘制形状各异的节点和线，并提供了基础的节点（矩形、圆形、多边形等）和线（直线、折线、曲线）
各类交互能力，让图动起来。根据节点、线、图的各类鼠标事件（hover、点击、拖拽等）做出反应。比如节点拖拽、拖拽创建边、线的调整、双击节点编辑文本等
提升编辑效率的能力。提供网格、对齐线，上一步、下一步，键盘快捷键，图放大缩小等配套能力，帮助用户提升编辑效率
提供了丰富的 API ，宿主研发通过 API 传参调用和监听事件的方式，与 LogicFlow 完成交互

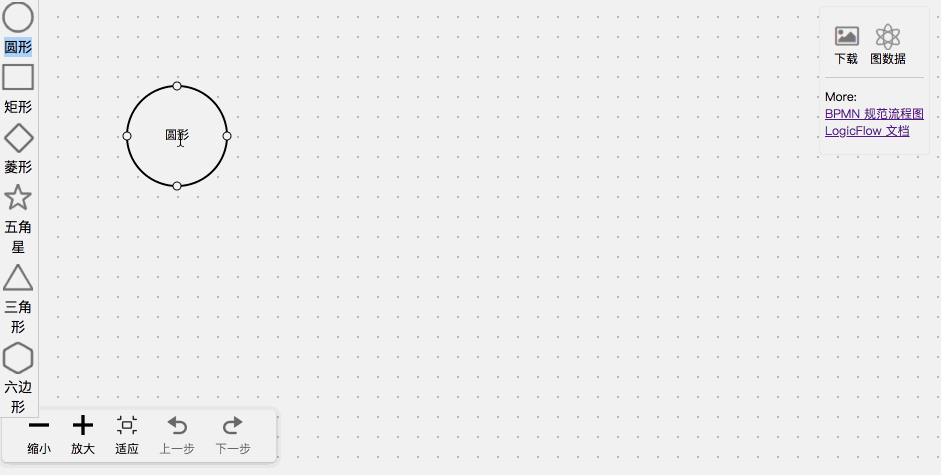

下面是通过 LogicFlow 内置的节点和配套能力，做的流程图示例 ：
![]()
基于业务场景拓展
当基础能力无法满足业务需求的时候，便需要基于业务场景拓展。
- 设置图上所有元素的样式，比如各种节点、线、锚点、箭头、对齐线的大小颜色等，满足对前端样式调整的需求
- API 拓展。支持在 LogicFlow 上注册自定义的方法，比如通过 API 拓展提供图片下载的方法
- 自定义节点、线。内置的矩形、圆形等图形类节点往往无法满足实际的业务需求，需要定义具有业务意义的节点。LogicFlow 提供了 的方式让用户定制具有自定义图形、业务数据的节点，比如流程审批场景中的 “审批” 节点
- 拓展组件。LogicFlow 在 SVG 图层上提供了 HTML 层和一系列坐标转换逻辑，并支持在 HTML 层注册组件。宿主研发可以通过 LogicFlow 的 API，基于任何 View 框架开发组件，比如节点的右键菜单、控制面板等
- 数据转换 adapter。LogicFlow 默认导出的图数据不一定适合所有业务，此时可以通过 adapter API，在图数据从 LogicFlow 输入、输出的时候做自定义转换，比如转换成 BPMN 规范的图数据
- 内置部分拓展能力。基于上述拓展能力，我们还单独提供了 extension 的包，用来存放当前业务下沉淀出的具有通用性的节点、组件等，比如面向 BPMN 规范的节点和数据 adapter，默认菜单。注意 extension 可以单独安装，并支持按需引入
基于上述拓展的能力，前端研发能够根据实际业务场景的需求，灵活的开发出所需的节点、组件等。下面有两个基于 LogicFlow 拓展能力做出的流程图：

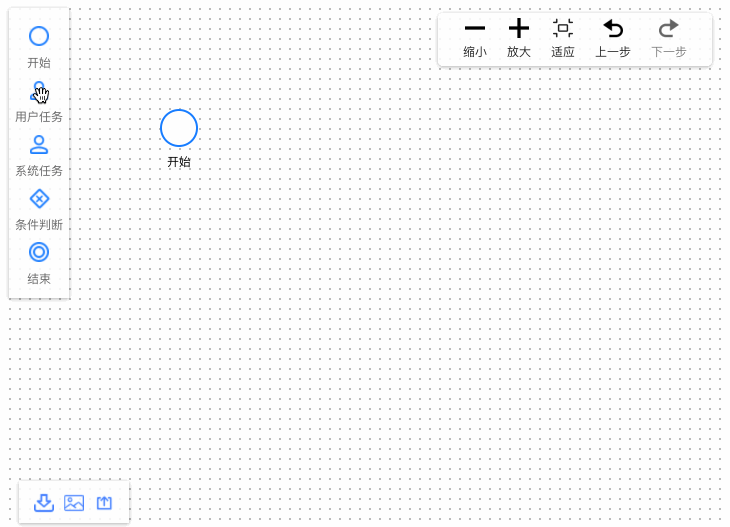

BPMN应用demo
示例地址：http://logic-flow.org/examples/#/extension/bpmn
源码地址：https://github.com/didi/LogicFlow/tree/master/examples/src/pages/usage/bpmn

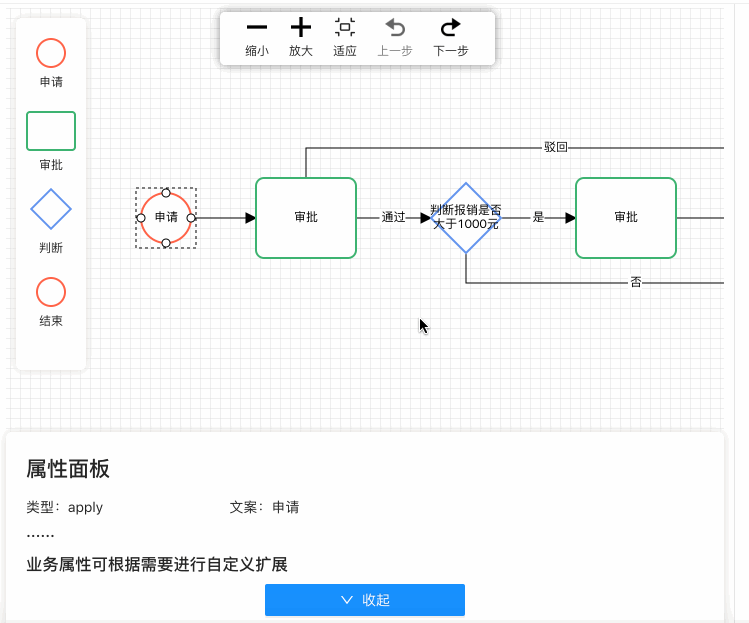

审批流应用demo
示例地址：http://logic-flow.org/examples/#/usage/approve
源码地址：https://github.com/didi/LogicFlow/tree/master/examples/src/pages/usage/approve

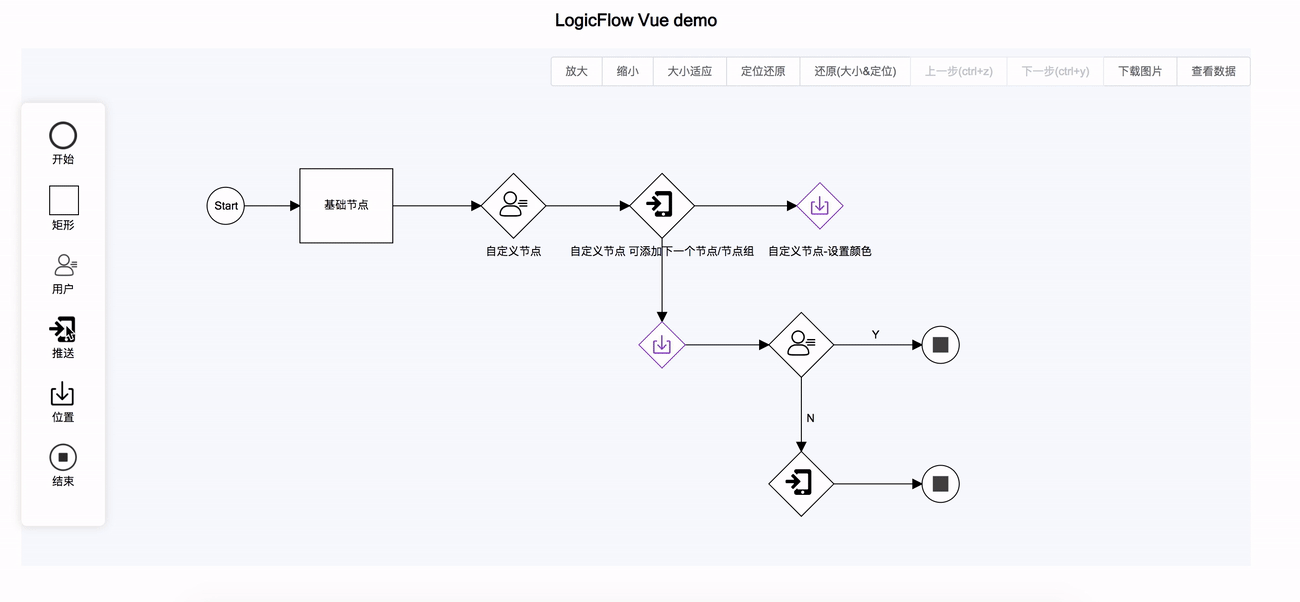

vue 应用 demo
源码地址 https://github.com/xinxin93/logicflow_vue_demo
作图工具示例
LogicFlow不仅支持开发类似bpmn.js这种固定整体样式、更偏向生成数据在流程引擎可执行的流程图工具。也支持实现类似ProcessOn这种自由控制样式的作图工具。
示例地址：http://logic-flow.org/mvp/index.html
源码地址：https://github.com/didi/LogicFlow/tree/master/site/mvp
vue3 node-red风格示例
源码地址: https://github.com/Logic-Flow/logicflow-node-red-vue3
