版面分析

版面分析指的是对图片形式的文档进行区域划分，定位其中的关键区域，如文字、标题、表格、图片等。

在上图中，最上面有图片区域，中间是标题和表格区域，下面是文字区域。

命令行使用

paddleocr --image_dir=ppstructure/docs/table/1.png --type=structure --table=false --ocr=false

Python代码使用

import os
import cv2
from paddleocr import PPStructure,save_structure_res

if __name__ == '__main__':

    table_engine = PPStructure(table=False, ocr=False, show_log=True)

    save_folder = './output'
    img_path = 'ppstructure/docs/table/1.png'
    img = cv2.imread(img_path)
    result = table_engine(img)
    save_structure_res(result, save_folder, os.path.basename(img_path).split('.')[0])

    for line in result:
        img = line.pop('img')
        print(line)
        while True:
            cv2.imshow('img', img)
            key = cv2.waitKey()
            if key & 0xFF == ord('q'):
                break
        cv2.destroyAllWindows()

运行结果

{'type': 'text', 'bbox': [11, 729, 407, 847], 'res': '', 'img_idx': 0}
{'type': 'text', 'bbox': [442, 754, 837, 847], 'res': '', 'img_idx': 0}
{'type': 'title', 'bbox': [443, 705, 559, 719], 'res': '', 'img_idx': 0}
{'type': 'figure', 'bbox': [10, 1, 841, 294], 'res': '', 'img_idx': 0}
{'type': 'figure_caption', 'bbox': [70, 317, 707, 357], 'res': '', 'img_idx': 0}
{'type': 'figure_caption', 'bbox': [160, 317, 797, 335], 'res': '', 'img_idx': 0}
{'type': 'table', 'bbox': [453, 359, 822, 664], 'res': '', 'img_idx': 0}
{'type': 'table', 'bbox': [12, 360, 410, 716], 'res': '', 'img_idx': 0}
{'type': 'table_caption', 'bbox': [494, 343, 785, 356], 'res': '', 'img_idx': 0}
{'type': 'table_caption', 'bbox': [69, 318, 706, 357], 'res': '', 'img_idx': 0}

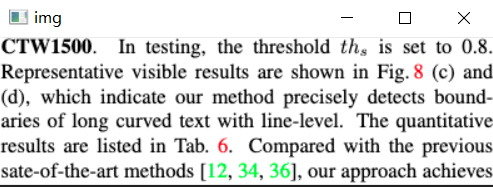

 'text', 'bbox': [11, 729, 407, 847]

'text', 'bbox': [442, 754, 837, 847]

'title', 'bbox': [443, 705, 559, 719]

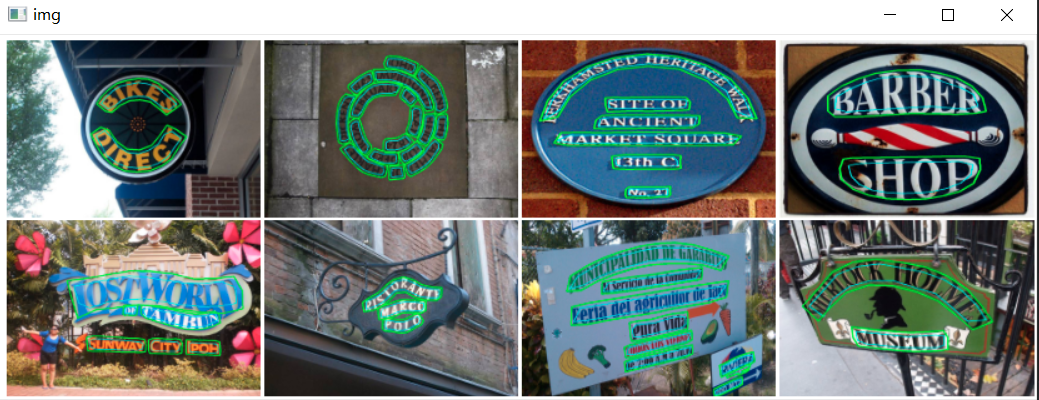

'figure', 'bbox': [10, 1, 841, 294]

'figure_caption', 'bbox': [70, 317, 707, 357]

'figure_caption', 'bbox': [160, 317, 797, 335]

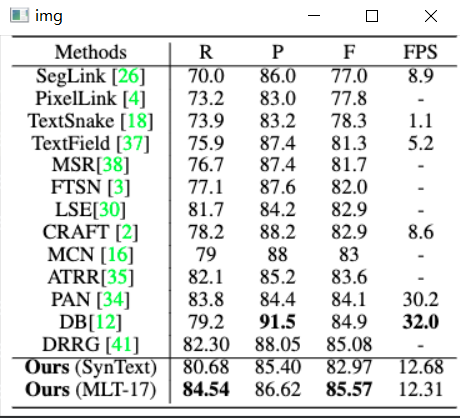

'table', 'bbox': [453, 359, 822, 664]

'table', 'bbox': [12, 360, 410, 716]

'table_caption', 'bbox': [494, 343, 785, 356]

'table_caption', 'bbox': [69, 318, 706, 357]

从运行的结果来看，它是将原始图像拆成了图像、图像标题、表格、表格标题、文字和文字标题六个分类。

模型训练

下载PaddleDection框架代码

PaddleDetection: PaddleDetection的目的是为工业界和学术界提供丰富、易用的目标检测模型 (gitee.com)

下载，解压，进入PaddleDection主目录，安装需要的Python库

pip install -r .\requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple

cocotools安装错误的话可以使用如下命令安装

git clone https://github.com/pdollar/coco.git
cd coco/PythonAPI
python setup.py build_ext --inplace
python setup.py build_ext install
