这一次，我把RN最核心的Bridge撸干净了

本文以 0.59.10 版本的 React Native 为分析对象

一、架构设计

React Native 架构上由 JS 、 Native 以及连接两者的 Bridge 三部分组成

• JS 部分：由 JSX 实现的视图 以及 调用 Native 能力实现的业务逻辑组成
• Native 部分：管理 UI 更新即交互
• Bridge 部分：桥接 JS 和 Native的通讯交互

注意：0.59.10版本虽已引入了JSI，但通讯依旧通过Bridge进行桥接

1、当前架构

1.1、线程模型

• JS thread：负责处理逻辑层。Metro（打包工具）将 React 打包成单一JS文件，传递给JSC执行

JSC (JavascriptCore) 是 JS 代码的运行环境，真正执行 JS 代码的是 RCTJSCExecutor 对象，执行完成后返回一个数组

• Native thread(Main Thread/UI Thread)：负责原生渲染和提供原生能力

NativeModules在启动阶段全部加载，生成一张映射表，可在两端调用方法时精准地找到对应的方法

• Shadow Thread：负责布局计算和构造 UI 界面。创建 Shadow Tree 来模拟 React 结构树，类似于虚拟dom

RN使用的Flexbox布局原生不支持，通过Yoga转换为原生平台支持的布局方式

1.2、模拟通讯

1. 当 JS thread 收到 React 源码时，需对其序列化，生成一条消息发送给Bridge

// 序列化前 <View style={{ "width":200 }}/> // 序列化后 UIManager.createView([343,"RCTView",31,{"width":200}])

2. Bridge收到消息后转发给Shadow Thread
3. 当 Shadow Thread 收到信息后，需对其反序列化，创建Shadow Tree，流传给 Yoga 生成布局信息后发送给 Bridge
4. Bridge收到消息后转发给Native thread
5. Native thread 收到信息后，同样先反序列化，根据布局信息进行绘制

1.3、Bridge的特点及不足

1.3.1、异步

消息队列是异步的，其好处是不阻塞，但由于三个线程的数据无法共享，需各自保存、各自维护。任何交互都需Bridge进行异步处理，因无法保证处理时间，可能会出现空白的问题，比如瀑布流滚动

1.3.2、序列化

序列化设计可保证所有 UI 都可相互转换，甚至可以让JS 代码运行在任意的 JS 引擎上。但每次都需经历序列化和反序列化，开销极大

1.3.3、批处理

对Native调用进行排队，批量处理

2、新架构

从当前的架构中，不难看出两端封闭的交互方式已触及性能的瓶颈了，优化的手段集中于 Bridge，进而官方推出了新架构，这儿，没有了 Bridge的烦恼 🚀🚀🚀

2.1、JavascriptInterface(JSI)

JSI 是 一个可运行于多种 JS 引擎的中间适配层，可实现 JS 直接调用 c++ 层的对象和方法。有了 JSI，RN 应用不仅可以运行于 JSC，还可以执行于 Chrome 的V8 或 hermes 引擎，提高了解析执行的速度

划重点：有了JSI后，JS可以直接调用其他线程，实现同步通信机制，另外数据可以直接引用，不需要拷贝

2.2、Fabric

Fabric 是新架构的渲染系统，能够在 UI 线程上同步调用JS代码，对应新架构图 Renderer 和 Shadow Thread

划重点：有了Fabric后，可支持优先级渲染，比如 React Concurrent的中断渲染功能 和 允许开发者在 React 中更合理的组织请求数据代码的 Suspense 模式

2.3、TurboModules

TurboModules 主要和原生应用能力相关，对应新架构图上的Native Modules，其带来的性能提升是Native模块懒加载

划重点：有了TurboModules后，可以实现按需加载Native模块，减少启动时间，提高性能

二、启动&渲染

1、启动阶段

1.1、创建 App 根视图及JS执行对象

1.1.1、创建RCTRootView会同时创建RCTBridge，适用未拆包应用

RCTRootView 是 RN 的根容器，承载着所有子视图的功能，其子视图RCTRootContentView直接承载视图的对象

// initWithBundleURL：`jsbundle`的路径 moduleName：启动应用的名称 initialProperties：初始化参数 launchOptions：App启动参数 [[RCTRootView alloc] initWithBundleURL:[NSURL fileURLWithPath:panelPath] moduleName:@"Demo" initialProperties:initialProps launchOptions:launchOptions]; RCTBridge *bridge = [[RCTBridge alloc] initWithDelegate:self launchOptions:launchOptions];

1.1.2、创建RCTBridge再创建RCTRootView，适用分包/特殊处理的应用

若是分包的应用 或 需提取 RCTBridge 参数/方法 的话，可以先创建 RCTBridge 再创建 RCTRootView。其中参数 moduleProvider 可配置 Bridge 具体访问哪些 NativeModules 在需控制权限的应用作用比较大

RCTBridge *bridge = [[RCTBridge alloc] initWithBundleURL:[[NSBundle mainBundle] URLForResource:@"main" withExtension:@"jsbundle"] moduleProvider:nil launchOptions:launchOptions]; RCTRootView *rootView = [[RCTRootView alloc] initWithBridge:bridge moduleName:@"Demo"

1.2、batchedBridge初始化RN环境

RCTBridge 初始化时会保存 initWithBundleURL，并创建一个 RCTCxxBridge 的实例 batchedBridge 去初始化 RN 环境

• batchedBridge启动后发送加载通知
• batchedBridge初始化生成模块配置表
• batchedBridge创建并初始化JS线程
• batchedBridge注册NativeModules
• batchedBridge开始加载JS代码

1.3、执行JS代码

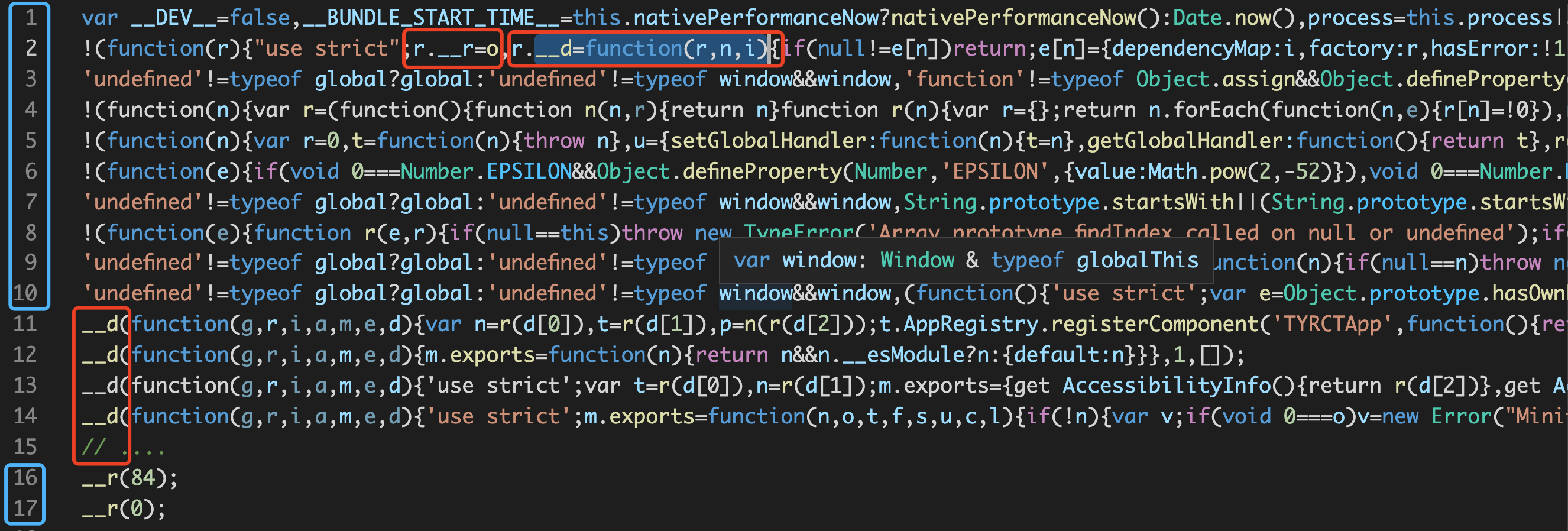

加载得到的代码是jsbundle，主要由三部分组成

1.3.1、环境变量及方法定义

• 第一行定义了运行时环境变量，用于表明所运行的node环境处于生产环境以及记录脚本启动的时间
• 第二到十行全局定义了RN环境启动的基本方法

1.3.2、RN框架及业务代码定义

第十一行开始进入 RN 框架、第三方库以及个人代码定义部分，这部分调用了全局 __d 方法对代码中的方法和变量进行定义，其接受三个参数

• r：该模块的定义，即代码逻辑
• n：模块的moduleId，打包系统默认按照数字的递增的形式来定义该id
• i：依赖数组

1.3.3、引用与启动入口

倒数两行调用了全局 __r 方法将 RN 应用运行起来，其接受moduleId一个参数

• 若该模块没有被初始化，则尝试加载并初始化
• 若未找到该模块，则抛出错误 'Requiring unkonwn module xxx'

执行完 batchedBridge发送加载完成通知，RCTRootView接收到通知，创建RCTRootContentView 立即调用 AppRegistry.runApplication，通过 JSC 以消息的形式将业务启动参数发送给 batchedBridge 的消息队列 MessageQueue

2、渲染阶段

2.1、渲染视图信息

• JS 线程将视图信息传递给 Shadow 线程
• 创建 Shadow Tree 映射 React组件树，流传给 Yoga
• Yoga将 flexbox 布局生成原生布局信息
• Shadow 线程将通过一系列计算的完整视图信息传递给 Native线程
• Native线程将匹配到的组件按层级渲染到RCTRootContentView上
• 完成渲染

2.2、渲染事件信息

• Native线程将相关信息打包成事件消息传递到 Shadow 线程
• 根据 Shadow Tree 建立的映射关系生成相应元素的指定事件
• 将事件传递到 JS 线程，执行对应的 JS 回调函数

三、通讯逻辑

1、通讯共识

1.1、通讯基础 RCTBridgeModule

RCTBridgeModule 协议允许注册模块以及模块方法，在模块注册时会在原生端和JS端同时生成一份配置文件 remoteModuleConfig，它是一张映射表，可在两端调用方法时精准地找到对应的引用

1.1.1、JS端可通过 __fbBatchedBridgeConfig 查看 remoteModuleConfig

{ "remoteModuleConfig":{ [ "RCTPushNotificationManager", // 模块名称 { "initialNotification": null, // 属性对象 }, [ "fn1", // 方法列表 "fn2", ... ], [2, 7], // 异步方法索引 [1, 4], // 同步方法索引 ] } }

1.2、异步通讯 MessageQueue

MessageQueue 主要承担异步事件交互通知的任务，所有的通讯和交互事件都会推进池中，再通过规则对池子进行读取和刷新。默认情况下 MessageQueue 每 5ms 会进行一次 flush 操作，flush 时发现新的消息会按照消息的参数进行逻辑的执行

由于 MessageQueue 是被动接收数据，主动定时刷新的形式，因此在调用原生方法时，原生端并不会立即执行

2、事件通知

事件通知即发送通知和注册监听，可通过以下 API 进行注册和发送通知

• NativeAppEventEmitter
• DeviceEventEmitter
• NativeEventEmitter

3、原生端暴露原生事件

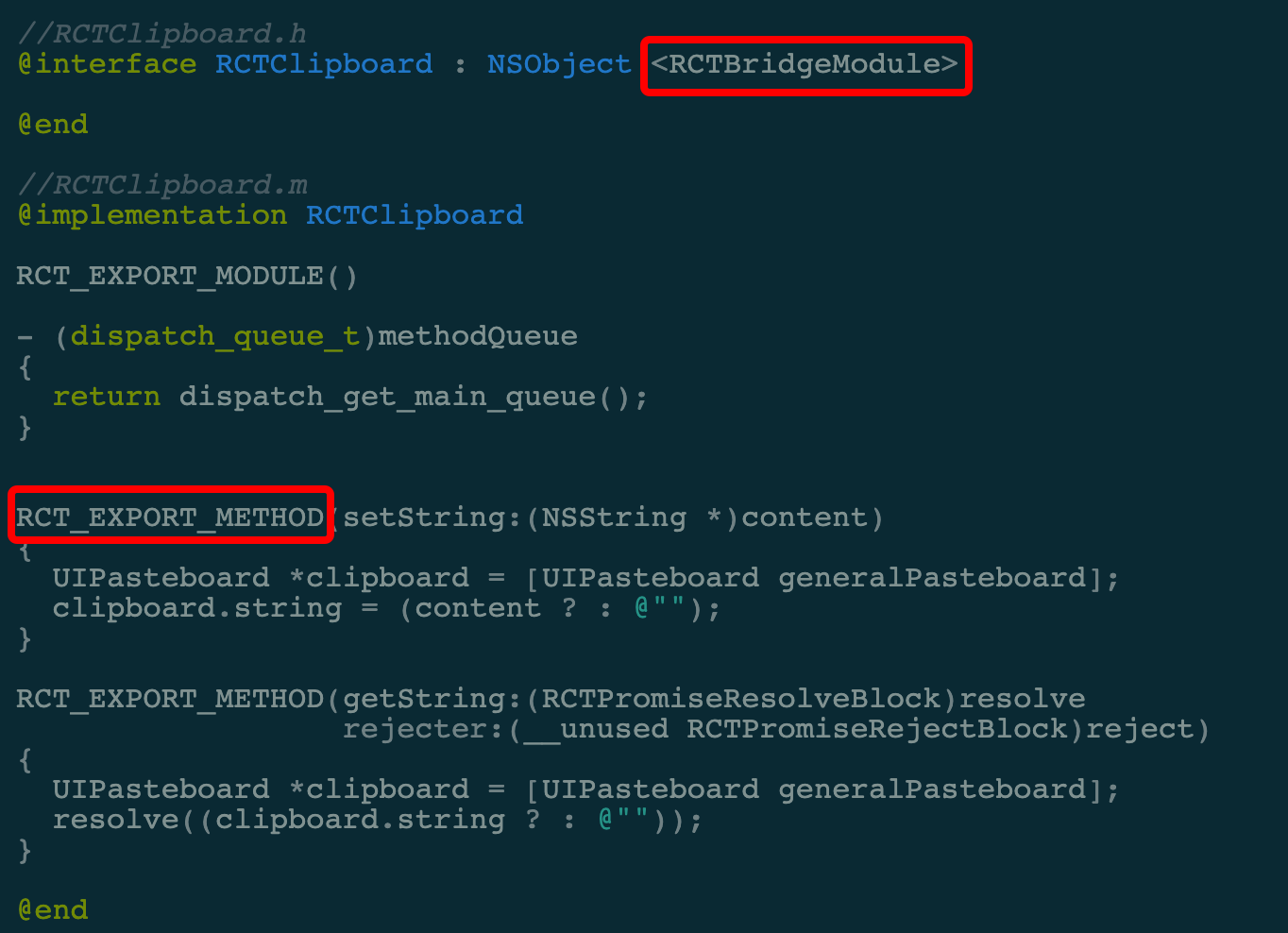

JS端可调用原生端的关键是两端都实现了 RCTBridgeModule 协议，原生端在需要暴露给JS端的方法前面加宏RCT_EXPORT_METHOD修饰

4、JS端调用原生事件

• JS 端实现需调用Native 方法
• 查找 JS thread 中的方法配置表 remoteModuleConfig，将要执行的任务写入 MessageQueue 异步队列
• Bridge 执行队列任务
• Native thread 根据参数匹配配置，进而找到对应的原生模块及方法，执行原生实现的逻辑，将执行结果打包成消息传递给 Bridge
• JS 端根据返回的 id 找到执行的方法，执行并返回结果
