提到Java中的垃圾回收，我相信很多小伙伴和我一样，第一反应就是面试必问了，你要是没背过点GC算法、收集器什么的知识，出门都不敢说自己背过八股文。说起来还真是有点尴尬，工作中实际用到这方面知识的场景真是不多，并且这东西学起来也很枯燥，但是奈何面试官就是爱问，我们能有什么办法呢？

既然已经卷成了这样，不学也没有办法，Hydra牺牲了周末时间，给大家画了几张动图，希望通过这几张图，能够帮助大家对垃圾收集算法有个更好的理解。废话不多说，首先还是从基础问题开始，看看怎么判断一个对象是否应该被回收。

判断对象存活

垃圾回收的根本目的是利用一些算法进行内存的管理，从而有效的利用内存空间，在进行垃圾回收前，需要判断对象的存活情况，在jvm中有两种判断对象的存活算法，下面分别进行介绍。

1、引用计数算法

在对象中添加一个引用计数器，每当有一个地方引用它时计数器就加 1，当引用失效时计数器减 1。当计数器为0的时候，表示当前对象可以被回收。

这种方法的原理很简单，判断起来也很高效，但是存在两个问题：

• 堆中对象每一次被引用和引用清除时，都需要进行计数器的加减法操作，会带来性能损耗
• 当两个对象相互引用时，计数器永远不会0。也就是说，即使这两个对象不再被程序使用，仍然没有办法被回收，通过下面的例子看一下循环引用时的计数问题：

public void reference(){
  A a = new A();
  B b = new B();
  a.instance = b;
  b.instance = a;
}

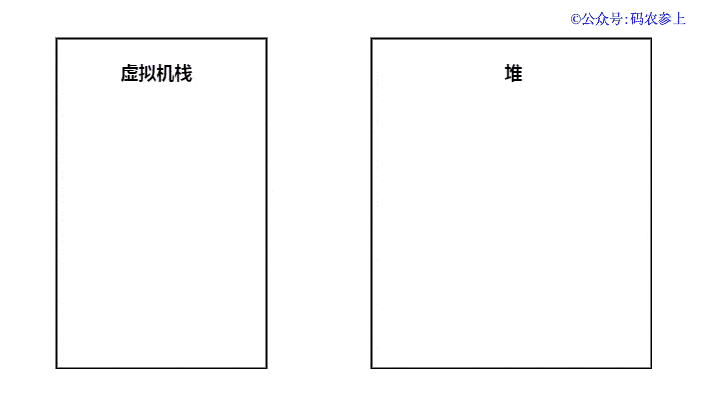

引用计数的变化过程如下图所示：

可以看到，在方法执行完成后，栈中的引用被释放，但是留下了两个对象在堆内存中循环引用，导致了两个实例最后的引用计数都不为0，最终这两个对象的内存将一直得不到释放，也正是因为这一缺陷，使引用计数算法并没有被实际应用在gc过程中。

2、可达性分析算法

可达性分析算法是jvm默认使用的寻找垃圾的算法，需要注意的是，虽然说的是寻找垃圾，但实际上可达性分析算法寻找的是仍然存活的对象。至于这样设计的理由，是因为如果直接寻找没有被引用的垃圾对象，实现起来相对复杂、耗时也会比较长，反过来标记存活的对象会更加省时。

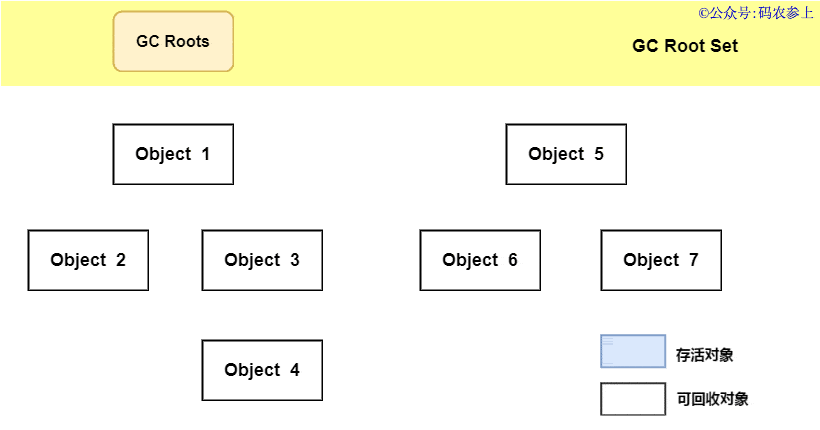

可达性分析算法的基本思路就是，以一系列被称为GC Roots的对象作为起始点，从这些节点开始向下搜索，搜索所走过的路径称为引用链，当一个对象到GC Roots没有任何引用链相连时，证明该对象不再存活，可以作为垃圾被回收。

在java中，可作为GC Roots的对象有以下几种：

• 在虚拟机栈（栈帧的本地变量表）中引用的对象
• 在方法区中静态属性引用的对象
• 在方法区中常量引用的对象
• 在本地方法栈中JNI（native方法）引用的对象
• jvm内部的引用，如基本数据类型对应的Class对象、一些常驻异常对象等，及系统类加载器
• 被同步锁synchronized持有的对象引用
• 反映jvm内部情况的 JMXBean、JVMTI中注册的回调本地代码缓存等
• 此外还有一些临时性的GC Roots，这是因为垃圾收集大多采用分代收集和局部回收，考虑到跨代或跨区域引用的对象时，就需要将这部分关联的对象也添加到GC Roots中以确保准确性

其中比较重要、同时提到的比较多的还是前面4种，其他的简单了解一下即可。在了解了jvm是如何寻找垃圾对象之后，我们来看一看不同的垃圾收集算法的执行过程是怎样的。

垃圾收集算法

1、标记-清除算法

标记清除算法是一种非常基础的垃圾收集算法，当堆中的有效内存空间耗尽时，会触发STW（stop the world），然后分标记和清除两阶段来进行垃圾收集工作：

• 标记：从GC Roots的节点开始进行扫描，对所有存活的对象进行标记，将其记录为可达对象
• 清除：对整个堆内存空间进行扫描，如果发现某个对象未被标记为可达对象，那么将其回收

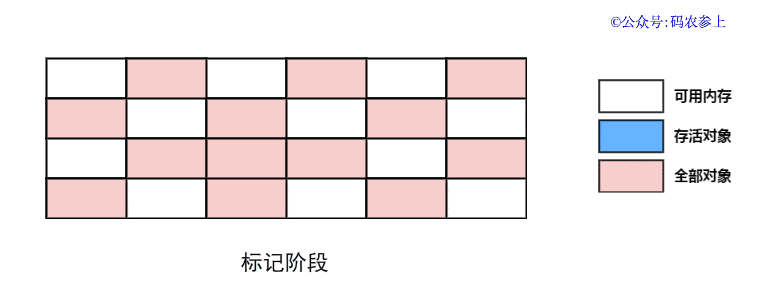

通过下面的图，简单的看一下两阶段的执行过程：

但是这种算法会带来几个问题：

• 在进行GC时会产生STW，停止整个应用程序，造成用户体验较差
• 标记和清除两个阶段的效率都比较低，标记阶段需要从根集合进行扫描，清除阶段需要对堆内所有的对象进行遍历
• 仅对非存活的对象进行处理，清除之后会产生大量不连续的内存碎片。导致之后程序在运行时需要分配较大的对象时，无法找到足够的连续内存，会再触发一次新的垃圾收集动作

此外，jvm并不是真正的把垃圾对象进行了遍历，把内部的数据都删除了，而是把垃圾对象的首地址和尾地址进行了保存，等到再次分配内存时，直接去地址列表中分配，通过这一措施提高了一些标记清除算法的效率。

2、复制算法

复制算法主要被应用于新生代，它将内存分为大小相同的两块，每次只使用其中的一块。在任意时间点，所有动态分配的对象都只能分配在其中一个内存空间，而另外一个内存空间则是空闲的。复制算法可以分为两步：

• 当其中一块内存的有效内存空间耗尽后，jvm会停止应用程序运行，开启复制算法的gc线程，将还存活的对象复制到另一块空闲的内存空间。复制后的对象会严格按照内存地址依次排列，同时gc线程会更新存活对象的内存引用地址，指向新的内存地址
• 在复制完成后，再把使用过的空间一次性清理掉，这样就完成了使用的内存空间和空闲内存空间的对调，使每次的内存回收都是对内存空间的一半进行回收

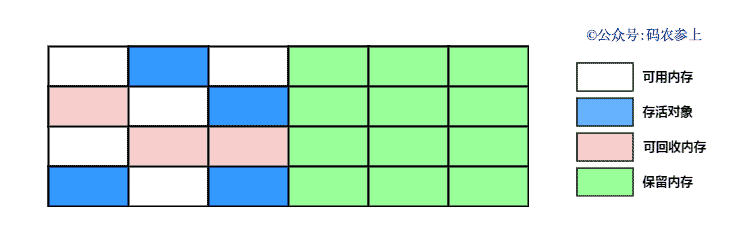

通过下面的图来看一下复制算法的执行过程：

复制算法的的优点是弥补了标记清除算法中，会出现内存碎片的缺点，但是它也同样存在一些问题：

• 只使用了一半的内存，所以内存的利用率较低，造成了浪费
• 如果对象的存活率很高，那么需要将很多对象复制一遍，并且更新它们的应用地址，这一过程花费的时间会非常的长

从上面的缺点可以看出，如果需要使用复制算法，那么有一个前提就是要求对象的存活率要比较低才可以，因此，复制算法更多的被用于对象“朝生暮死”发生更多的新生代中。

3、标记-整理算法

标记整理算法和标记清除算法非常的类似，主要被应用于老年代中。可分为以下两步：

• 标记：和标记清除算法一样，先进行对象的标记，通过GC Roots节点扫描存活对象进行标记
• 整理：将所有存活对象往一端空闲空间移动，按照内存地址依次排序，并更新对应引用的指针，然后清理末端内存地址以外的全部内存空间

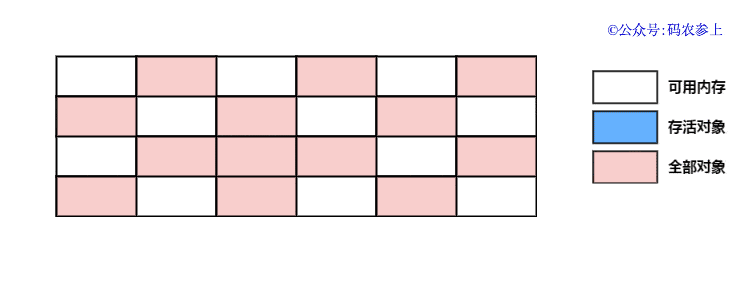

标记整理算法的执行过程如下图所示：

可以看到，标记整理算法对前面的两种算法进行了改进，一定程度上弥补了它们的缺点：

• 相对于标记清除算法，弥补了出现内存空间碎片的缺点
• 相对于复制算法，弥补了浪费一半内存空间的缺点

但是同样，标记整理算法也有它的缺点，一方面它要标记所有存活对象，另一方面还添加了对象的移动操作以及更新引用地址的操作，因此标记整理算法具有更高的使用成本。

4、分代收集算法

实际上，java中的垃圾回收器并不是只使用的一种垃圾收集算法，当前大多采用的都是分代收集算法。jvm一般根据对象存活周期的不同，将内存分为几块，一般是把堆内存分为新生代和老年代，再根据各个年代的特点选择最佳的垃圾收集算法。主要思想如下：

• 新生代中，每次收集都会有大量对象死去，所以可以选择复制算法，只需要复制少量对象以及更改引用，就可以完成垃圾收集
• 老年代中，对象存活率比较高，使用复制算法不能很好的提高性能和效率。另外，没有额外的空间对它进行分配担保，因此选择标记清除或标记整理算法进行垃圾收集

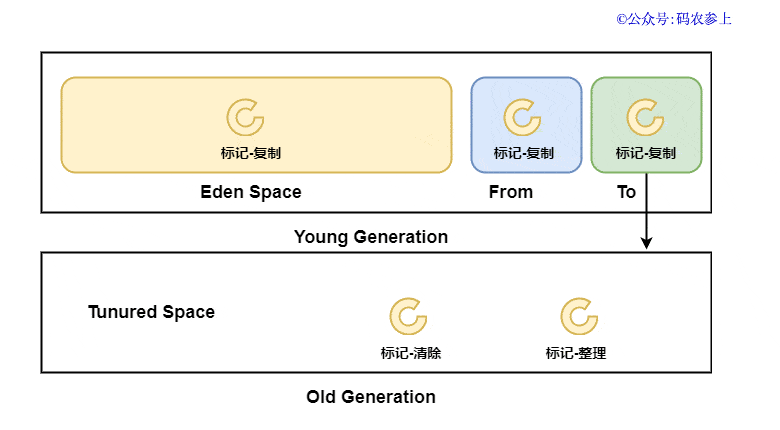

通过图来简单看一下各种算法的主要应用区域：

至于为什么在某一区域选择某种算法，还是和三种算法的特点息息相关的，再从3个维度进行一下对比：

• 执行效率：从算法的时间复杂度来看，复制算法最优，标记清除次之，标记整理最低
• 内存利用率：标记整理算法和标记清除算法较高，复制算法最差
• 内存整齐程度：复制算法和标记整理算法较整齐，标记清除算法最差

尽管具有很多差异，但是除了都需要进行标记外，还有一个相同点，就是在gc线程开始工作时，都需要STW暂停所有工作线程。

总结

本文中，我们先介绍了垃圾收集的基本问题，什么样的对象可以作为垃圾被回收？jvm中通过可达性分析算法解决了这一关键问题，并在它的基础上衍生出了多种常用的垃圾收集算法，不同算法具有各自的优缺点，根据其特点被应用于各个年代。

虽然这篇文章唠唠叨叨了这么多，不过这些都还是基础的知识，如果想要彻底的掌握jvm中的垃圾收集，后续还有垃圾收集器、内存分配等很多的知识需要理解，不过我们今天就介绍到这里啦，希望通过这一篇图解，能够帮助大家更好的理解垃圾收集算法。
