东京 2020 奥运会即将闭幕，本届奥运会由于疫情限制，东京地区赛事以无观众的空场形式举行，在无法亲临现场的情况下，全球观众首次以 “云上” 方式观看奥运。

“云上奥运” 该如何保证赛事的生动性和现场感，缩短观众与赛场之间的距离，随时随地捕捉精彩赛事瞬间？阿里云作为本届奥运会最高等级的全球合作伙伴，支撑奥运会实现首次全球云上转播，供各大转播商使用。同时，阿里云支持国内顶级媒体实现云上 “采编发” 整体流程的验证，为媒体跨地域协同报道提供了宝贵的实战经验。

新华社作为中国国家通讯社和世界性通讯社，是此次全球仅有的具有资格在主新闻中心展示奥运精彩瞬间 6 家世界级媒体之一。东京奥运会也是新华社第一次作为国际通讯社报道奥运，新华社派出 133 人的奥运会报道团队对奥运现场进行全方位的报道，通过云技术，前方记者和后方团队可以进行密切配合，使得报道内容能够更高效完成。

针对阿里云对新华社 “云上制播” 的技术助力，具体到跨地域 “采编发” 协同制播流程的实现、探索、验证，分为以下几步：

异地协同，网络先行

媒体素材内容能否高效地传输回来，网络保障是关键所在。早在今年年初，新华社考虑到信号和视频内容传输的各类需求，申请了 100Mbps 的宽带链路。而当 7 月份记者抵达东京进行现场带宽测速时，结果十分不理想。百兆网络访问国内的服务，带宽只到了 KB/s 级别，如同回归了拨号上网时代。

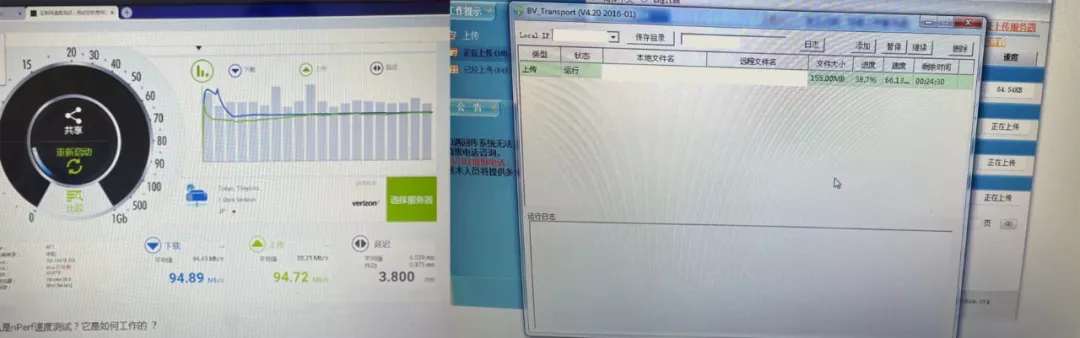

现场带宽测速

如何解决跨区域网络传输的问题？

前方记者拿出了事先准备好的 “神器”：阿里云一站式快速上云 SDWAN 接入产品（Smart Access Gateway，简称 SAG）。

由于已在国内进行过配置和测试，因此，在报道现场，记者直接将预留的以太网插到 SAG 产品 WAN 端口，再把需要连接的设备接入到 SAG 的 LAN 端口，便可自动获取 IP 地址，东京报道现场的设备就和国内云端提前配置好的计算、存储等资源构成了一个加密安全的内网环境。当然，还可以通过 PC 和手机等终端安装的 APP 形态，满足各类移动终端的 point-to-site 快速接入。

今年年初，新华社联合阿里云、优酷进行多场测试验证，通过 SAG 网关可以最大化的优化网络传输质量，降低系统访问时延，满足远程制作、云上生产等各类应用场景。

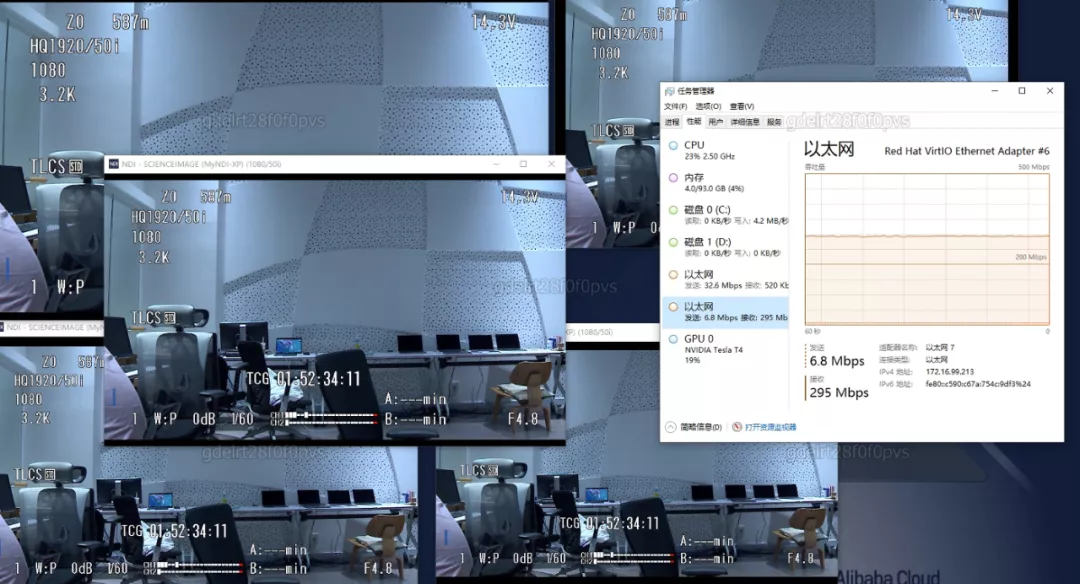

5 路 NDI 流接收情况下相关测试截图

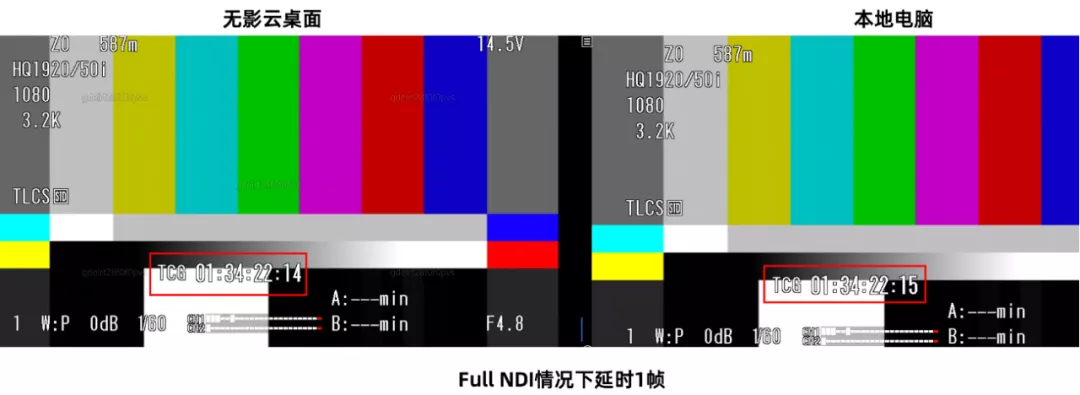

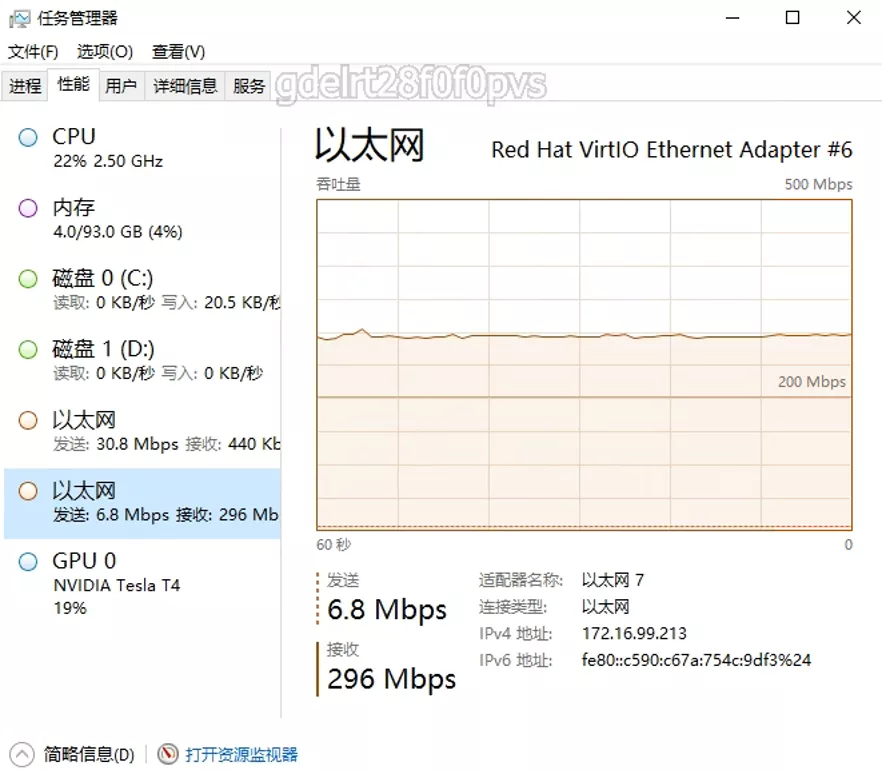

Full NDI 情况推流上云延时效果

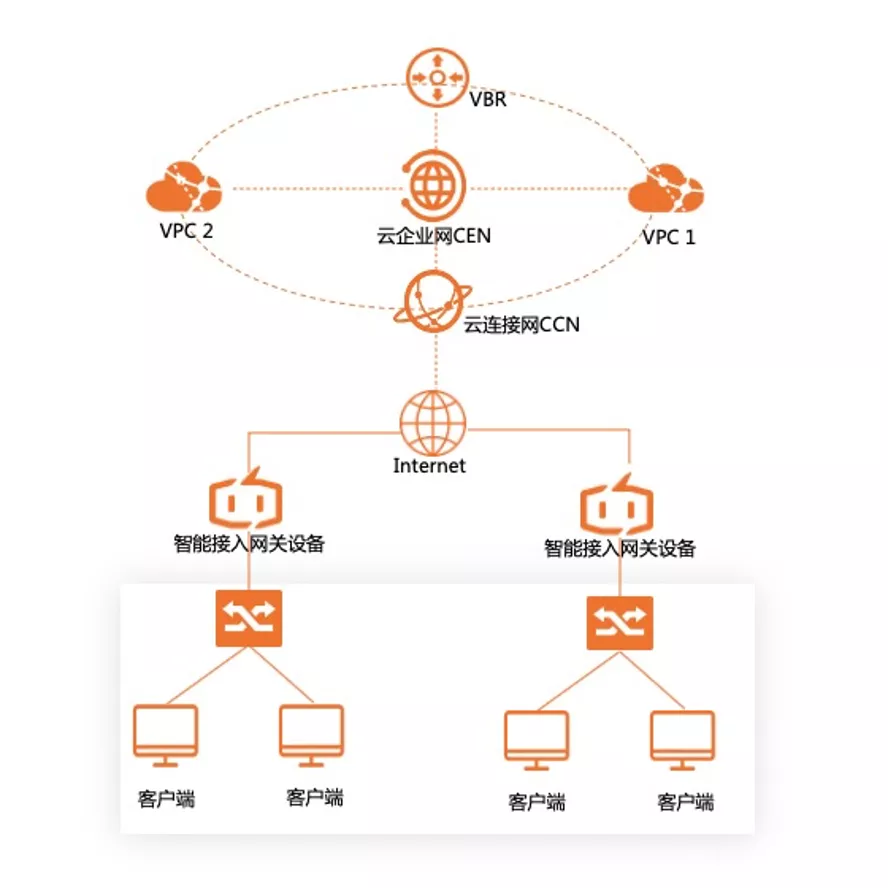

智能接入网关 SAG 是阿里云混合云 SD-WAN 解决方案的 CPE 终端设备，可同时基于互联网宽带 / 4G/5G / 专线等多种类型链路，帮助企业安全高速接入阿里云。充分发挥阿里云网络资源优势，就近加密接入 POP 点，优化网络质量，一站式完成跨地域、弹性、高效的分支机构及线下 IDC 互联及业务上云。

伴随 5G 技术发展，诸多企业已探索基于 5G 访问互联网或云上资源，在上半年国内测试中，SAG 的 5G 带宽值最高可以达到 80Mbps (上行)、200Mbps (下行)。

在流媒体视频传输协议中，常用的流媒体协议主要有 RTSP 协议、RTMP 协议、UDP 协议、HLS 协议、SRT 协议、NDI 协议等。对于 UDP、NDI 等仅支持私网的传输协议，SAG 也把跨洋传输的不可能变成了可能，可以实现低延时的跨境传输，应用于远程制作、远程介绍等各类场景。

除了网络手段，还可以通过其他方式来进行速度的优化。实际测试中，虽然东京现场内容回传很慢，但东京现场访问东京资源的速度良好。

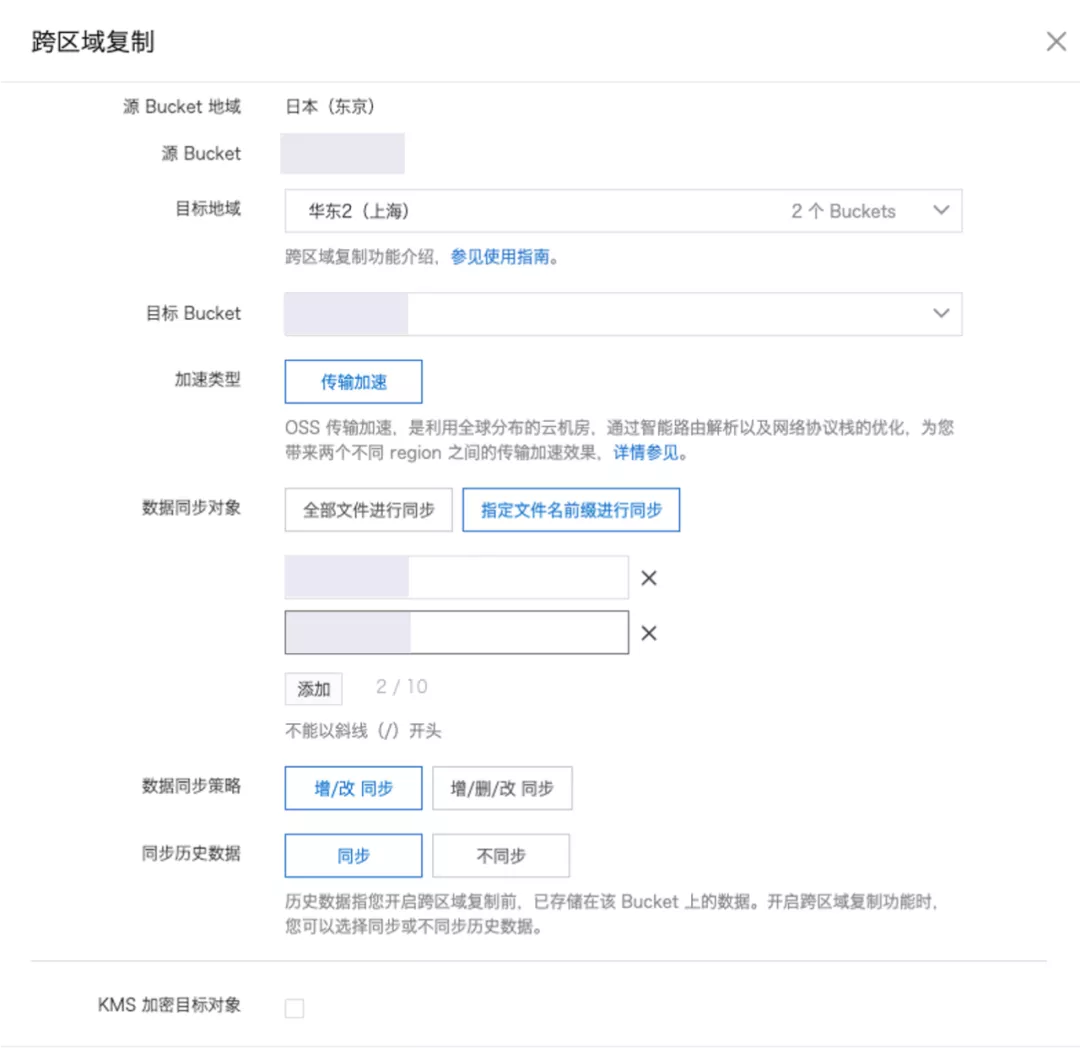

因此，在云上东京区域开放存储空间，便可满足内容快速上传的需求，再将东京区域存储内容通过跨区域复制方式复制到国内存储区，实现在东京和国内不同 OSS 地域之间自动、异步复制文件，将源存储空间中文件的改动（新建、覆盖、删除操作）同步到目标存储空间中。既满足了数据复制的需求，也可以作为异地容灾的应对方法。

当然，由于存在一些临时存储内容，并不是所有文件都需要进行同步，对此，可以根据指定文件名前缀进行有选择的同步，以满足各类报道需求。

云上制播，如影随形

传统节目生产，需要按需配置支持 4K 或是高清的、带显卡的工作站进行编辑制作，并通过网络化存储访问达到协同效。但跨境报道，大规模网络化系统部署携带不便，且仅能满足当地访问的需求，因此，在这次移动报道中，通过云桌面方式实现了多地域更灵活的访问体验。

业务系统部署在云端，对位于各类互联网环境的客户而言，安全、高质量的访问，实现和线下业务系统类似的效果是关键。

云桌面是一种易用、安全、高效的云上桌面服务，可以快速构建、高效管理桌面办公环境，提供安全、灵活的访问体系，使用云桌面的用户，可通过客户端方式连接云桌面，运维管理人员也可以远程进行统一的云桌面管理，包括管理工作区、桌面、策略、镜像、网络、存储等的管理。

因为云端可提供丰富的计算资源选择，在无影云桌面中，可以选择 CPU、GPU 多种规格，即用即买，按需计费，灵活弹性，管理员可以实现定义好应用和资源镜像，如高清非编、4K 非编等，快速复制启动新的机器。云桌面可以根据需求设定多种安全策略，既能开放上传下载功能提升便捷程度，又可以根据安全需求关闭上传下载，U 盘，剪切板，网络等通路，防止数据和 IP 外泄。

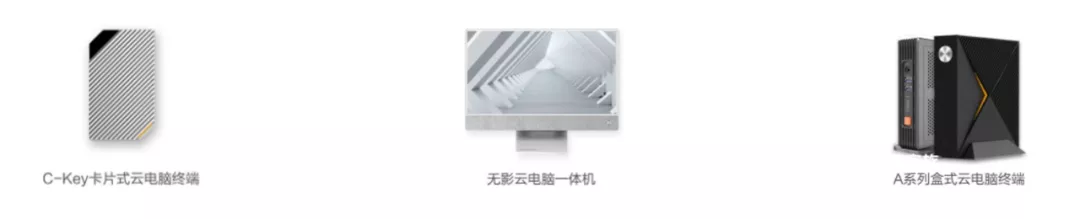

对于终端的话，可以按需灵活选择软件或是软硬一体形式，硬件终端提供统一轻空间，搭载个人云盘做到数据随身携带，根据权限使用云端资源。

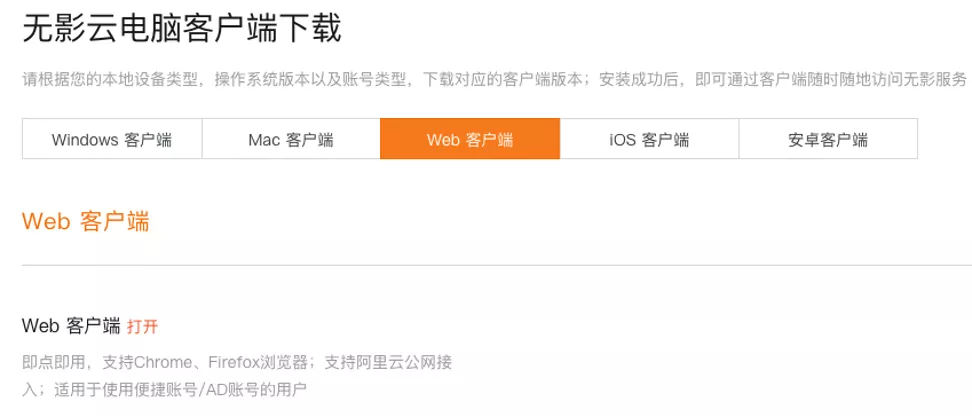

无影云桌面软件终端形态

云桌面可以以低带宽、高分辨率、高显示质量显示云端站点编辑效果，支持国内国外多种非编软件，最高支持 9 层 500Mbps XAVC 视频编辑。

根据实测结果，通过家庭宽带、办公网络、酒店 wifi 等各类 Wifi 连接方式均能实现较低的访问时延（RTT（Round-Trip Time，总体延时）小于 50ms），占用带宽在 10Mbps 以下（高清 / 4K 分辨率进行编辑操作访问情况下），可以流畅的进行编辑、审核、调色等各类操作，同时，还可以通过外部设备重定向功能，接入调色台等外设设备，满足更好的用户操作体验。

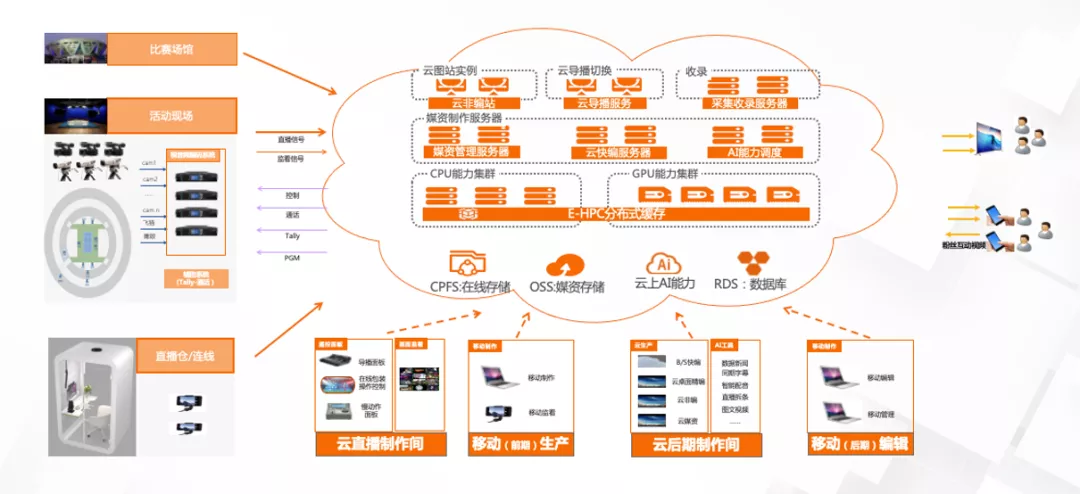

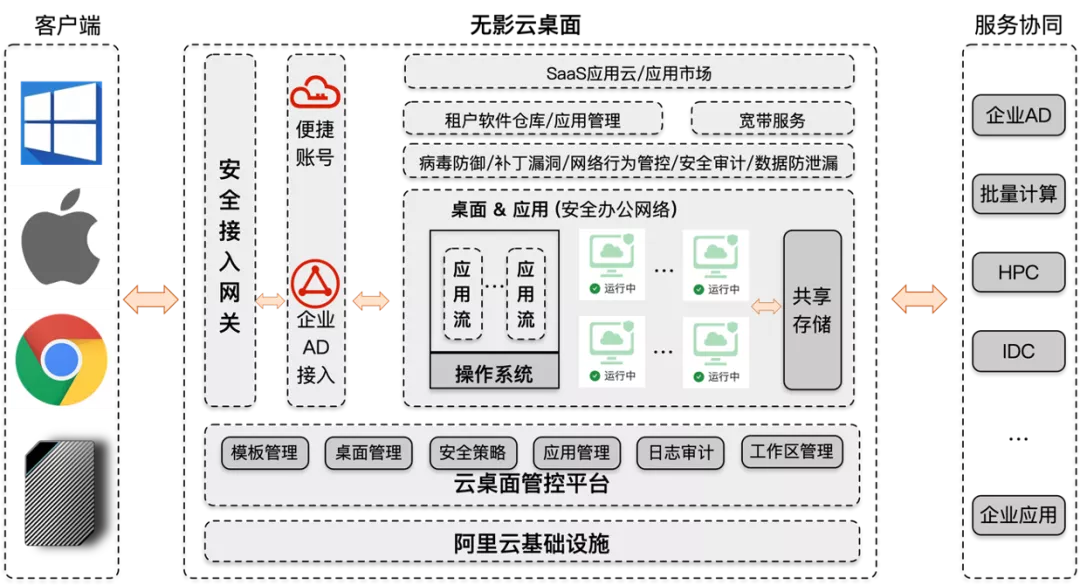

整体云端制播网络架构如下：

此次为了保证北京、东京两地的同时访问，阿里云在北京和东京之间的上海区域开通了云桌面服务，两地网络测试情况下，对应 RTT 数值均在百毫秒以下，可以很好的满足业务需求。

为了满足不同人员对不同非编软件的使用需求，云上部署统一的 CS 资源管理系统，以具备与 Adobe Premiere、Final cut Pro、Edius、大洋、索贝、剪映等非编软件的协同制作能力，用户可以通过拖拽的方式，直接将素材或打点片段拖入非编中进行编辑。用户的整个剪辑操作流程就是在素材管理系统和剪辑软件中进行流转的，避免了用户在多软件中频繁切换的操作。

在素材管理系统中，素材的存放管理被定义划分为个人库和部门库两种方式，其中个人库所属于登录的个人账户，仅用户本人有权看到并管理其内容；部门库所属整个部门，所有部门内的工作人员均可共享其中素材，用户可以在个人库中将素材共享至部门库来实现部门库资源扩充。

同时，还可以通过左侧收录素材目录下看到收录得到的素材，收录素材展示视频元数据信息并且可以进行预览。视频预览框中可以实现视频打点并拖拽至非编软件进行编辑功能，正在收录的内容可以和非编配合实现边采边编操作。

资源管理器对应不同非编软件拖拽上板

资源库还可以提供结合 AI 智能能力的 BS 管理端，实现智能封面提取、语音识别、人物识别、智能拆条、智能编目，做后台内容的快速管理，减轻素材管理人员的压力，也使得内容的搜索更加的灵活便捷。

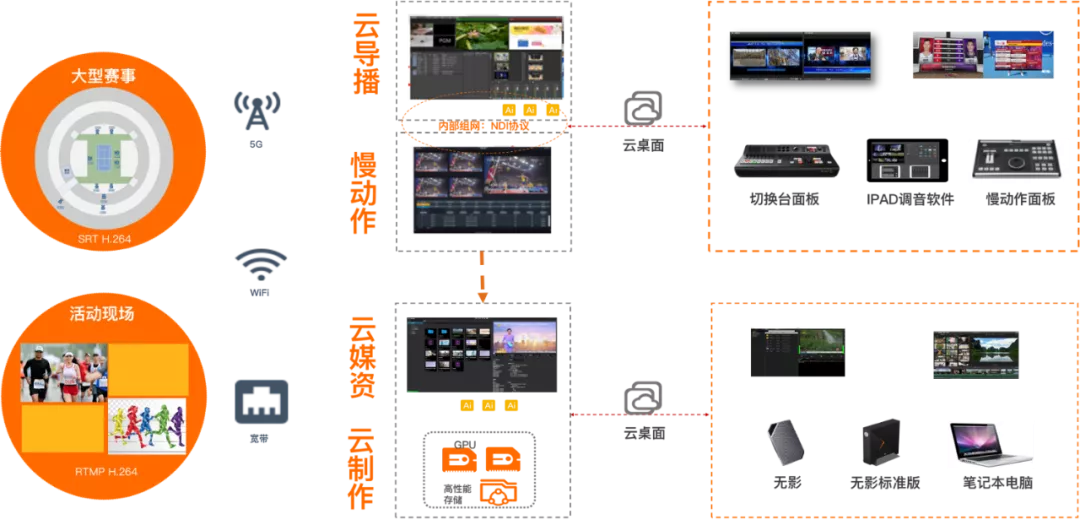

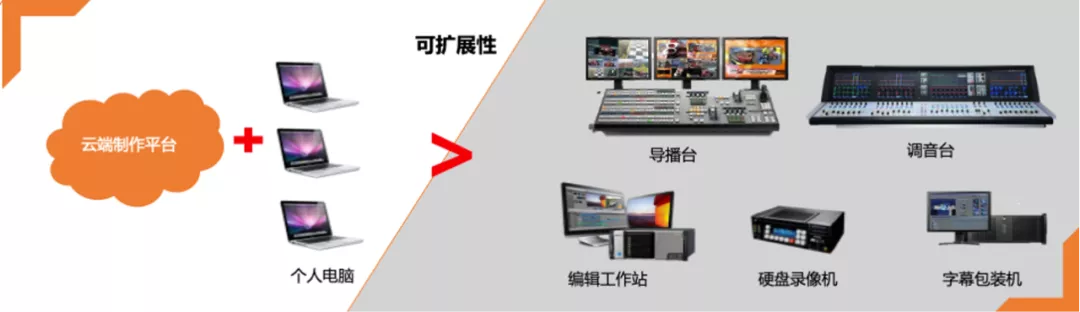

不仅内容生产可以通过云端进行，信号的云端导播切换更可以在维持传统操作方式（切换面板、监看习惯等）情况下通过云端实现调度、AI 处理及导播切换，如下图所示：

智能加持，一站式服务

在云上，通过编辑软件提供商和公共云基础能力的结合，可以实现更多的业务场景，将异构业务生产环节流程化、智能化串接起来。

而通过和 BS 编辑应用的结合，可以一站式满足业务的增值应用，实现更好的业务提效。

此次，针对奥运报道的需求，结合阿里云视频云的 AI 能力，进行了进一步的贴身定做：赛前创建奥运体育健儿库，在前方报道入库后第一时间进行视频分析、内容展现，可以更好更快的为业务系统提供服务。

同时，在 “策采编发追评” 的整套传媒业务流程中，可以通过 AI 能力的加持，实现移动端 + PC 端编辑的协同生产，完成大小屏内容的统一准备和分发，既能实现业务闭环，也能快速切入发布环节，以统一的 BS 界面，实现各业务流程以及智能化工具的一站式服务。

为了本次奥运比赛，赛前提前制作了各类体育报道的模板，可以快速和拍摄视频结合，实现内容的快速生产分发。

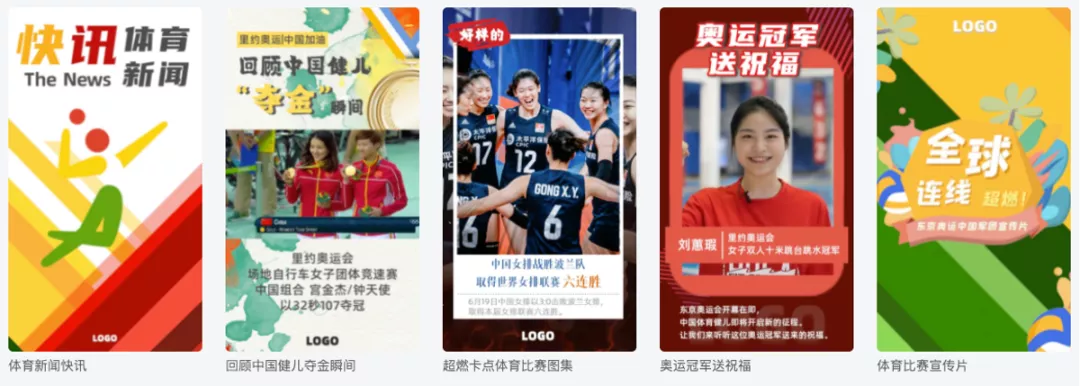

体育类新媒体海报

阿里云视频云针对媒体行业打造的 AI 编辑部，致力于将阿里云的各项 AI 能力在媒体行业的不同场景中进行落地，提升内容生产与制作的生产效率，降低人工成本。

在云上制播的时代，AI 编辑部已经面向市场基于分布式媒体处理引擎的超高清内容倍速处理能力，此外还有多模搜索、人物翻库、视频指纹、数字水印各类全新能力，为云上内容生产的时代中的各类生产场景提供能力支撑，为行业的不断发展提供更多的产品与解决方案。

云上制播的未来

全球的云上奥运，带来了全新 “云上制播” 概念，其本质就是媒体 “策、采、编、发、追、评” 完整业务流程的全面云化，核心在于云化环境对业务的支持和通过无影云桌面实现和推云入端。

通过云上制播，阿里云实现了媒体核心业务的全面上云，完成了传统专业设备的云化替代，解决了从业人员内容采集、生产、审核、发布的空间限制和设备依赖。

针对媒体行业，在实际生产过程中，因为大多数历史资料内容存储在线下系统，需要频繁涉及到原有素材的导入上传，利用互联网络耗时较大，影响实际体验。目前采、编、发、存等业务，分布在云上云下，将会是一个比较长的过渡阶段，因此对原有内容的导入和融合、专线链路的建设，是非常迫切且重要的问题。

随着云技术和网络基础设施的发展，云上生产将会得到更广泛的应用发展，在阿里云和优酷的联合测试中，还实现了以下场景的验证：

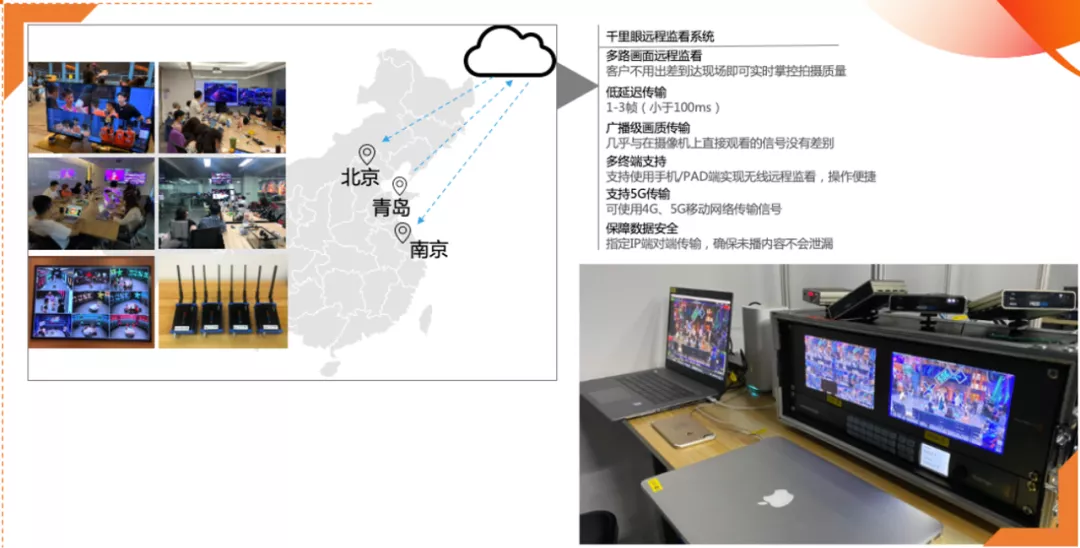

低延时远程监看

云端内容增强制播

通过将阿里云视频增强系统在优酷制作网部署，对高标清素材进行 4K 增强与色彩优化，可用作直播信号处理，更可应用于视频文件处理，实现低成本 4K 内容生产，缓解行业内原生 4K 内容制作成本高，原创内容少的问题，填补了高清制作与原生 4K 制作之间的空白市场空间。还可以用来对来源质量不高的内容实时优化处理。

智能化云化转播方案

5G + 4K + AI + 云的云化转播车方案，该方案旨在通过云制作技术赋予现有电视转播车云上生产的能力，提升内容制作效率，降低制作成本，孵化新内容形态。

通过智能接入网关打通本地设备和云上资源，实现本地多路摄像机信号上云、云上导播、字幕包装、编码推流、多路分发、云端收录、AI 分析、智能剪辑的全链路云上解决方案，并在现有优酷自制节目中落地完善细节。

适合网络媒体、OGC、广电融媒等新媒体高清 HD 直播场景，相较于传统的 EFP 制作流程，具有便捷、稳定、低成本的特点，更可以通过智能化的手段完成智能抠像、动漫化、多主体分割等亮点应用。

通过这次云上奥运报道的实践与验证，可以感受到云上生产可以极大满足现有生产业务诉求。同时，在运维、弹性、跨地域协同、智能化协助等方面具备更大的优势、深度重构了 “采编发” 业务流程，并创生出新的应用模式。视频内容云上生产，能够在全媒体传播，传统媒体机构进军互联网主战场的征程中发挥更大的价值。

阿里云借助此次东京奥运会的云上制播实战，也为即将到来的全运会、冬奥会积累更多的前瞻性实战经验，在云上制播时代，让我们共同期待更优质的体验和全新的云上图景。
