OSPF协议是常见、最重要的协议之一，必须充分的理解掌握，本文是对前文的总结和补充，后文也会继续描述OSPF协议。本次没有配置案例，下期补充。



一、OSPF的三张表

1. 邻居表：记录邻居状态和关系；

2. 拓扑表：链路状态数据库；

3. 路由表：记录由SPF算法计算的路由。



二、OSPF路由器类型

1. 区域内路由器（IR）:所有接口都在同一区域;

2. 骨干路由器（BR）:有接口在骨干区域;

3. 区域边界路由器（ABR）:连接骨干区域和非骨干区域;

4. 自治系统边界路由器（ASBR）:连接外部自治系统，并引入外部路由



路由器类型示图：

​

三、OSPF网络类型

1. 定义

对于不同的二层链路类型的网段，OSPF会生成不同的网络类型；不同的网络类型，DR/BDR选举，LSA细节，协议报文发送形式等会有所不同。



2. 类型

2.1 Broadcast

广播网络，以太网默认的网络类型；

组播发送协议报文：224.0.0.5 所有运行OSPF的接口会监听，224.0.0.6 所有DR/BDR的接口会监听；

需要选举DR/BDR；

hello-time 10秒，dead-time 40秒



2.2 NBMA

非广播多点可达，帧中继默认的网络类型；

单播发送协议报文，需要手动指定邻居；

需要选举DR/BDR；

hello-time 30秒，dead-time 120秒



2.3 P2MP

点到多点网络，由其他网络类型手动更改；

模拟组播发送协议报文，可以自动发现邻居；

不选举DR/BDR；

hello-time 30秒，dead-time 120秒



2.4 P2P

点到点网络，PPP默认的网络类型；

组播发送协议报文；

不选举DR/BDR；

hello-time 10秒，dead-time 40秒



说明：可以通过将默认网络类型改成P2P，加快ospf收敛速度

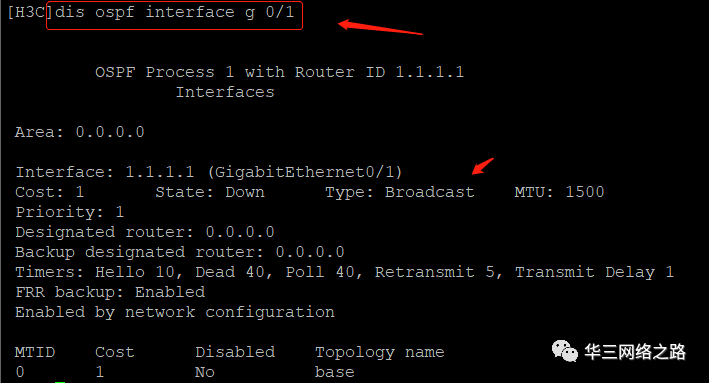

查看ospf网络类型命令：dis ospf interface g 0/1

​

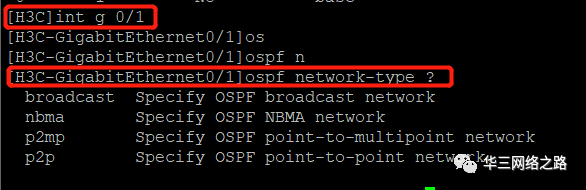

修改ospf网络类型命令：ospf network-type ？

​

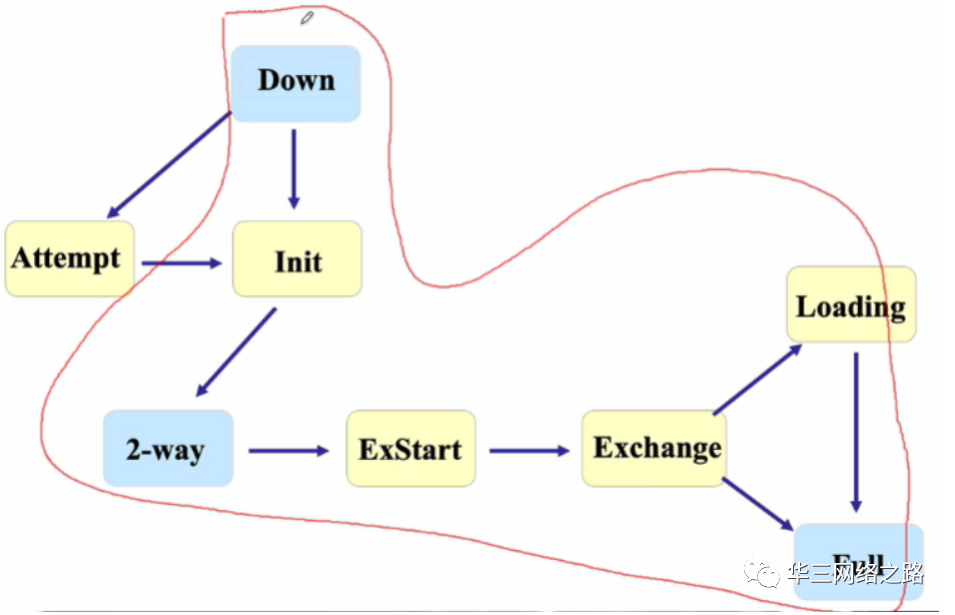

四、OSPF邻接建立过程

1. Down：关闭状态（稳定状态）

2. Init：单方发现状态，收到了对方的hello报文，但没有收到对方的hello确认报文

3. Attempt：只会出现NBMA网络中（已淘汰，不需要考虑），发出了Hellow包，但未收到对方的Hellow包

4. 2-way：邻居状态（稳定状态），邻居双方互相发现，并确认了DR/BDR角色，当选举完毕，就算出现一台更高优先级的路由器，也不会替换成为新的DR/BDR，需要原DR/BDR失效，或者重置OSPF进程才会成为新的DR/BDR

2-way的前提:

说明：非常重要

（1）Router-id无冲突:修改Router-id需要重置OSPF进程使生效

（2）掩码长度一致;

（3）区域id一致;

（4）验证密码一致;

（5）hello-time一致;

（6）dead-time一致;

5. Exstart：交换开始状态，发送第一个DD报文，不传送LSDB摘要，仅用于确定LSA传递的主从；DD报文置位符：I Init位，置位则表示此报文是第一个DD报文 M more位，置位则表示还有后续DD报文 MS master位，置位则表示本端为主

6. Exchange：交换状态，发送后续DD报文，用于通告LSDB摘要

7. Loading：读取状态，进行LSA的请求、加入和确认

8. Full：邻接状态（稳定状态），两端LSDB同步

Full的前提

说明：非常重要

（1）两端网络类型一致，否则邻居状态FULL，但无法学习路由

（2）两端MTU一致，否则邻居状态卡在Exstart、Exchange

​



五、LSDB更新

更新流程

1. 收到LSA更新，在本地LSDB中查询此LSA，未查到则加入LSDB

2. 查到此LSA，则把收到的LSA和本地LSA进行序列号对比

3. 如本地LSA序列号大，则丢弃更新，否则加入LSDB

说明：LSA越大，说明越新



广播网络中的更新

只由DR发起更新



六、OSPF开销计算

参考带宽

计算开销的基准带宽值，默认参考带宽是100M

建议把网络中最高的链路带宽设置为参考带宽



计算方法

链路带宽大于等于参考带宽 cost=1

链路带宽小于参考带宽 cost=参考带宽/链路带宽(Mb)

说明：余数取整加1（cost值都是整数）



七、常用命令

（1）[h3c]router id 'router-id'

配置全局Router-id，对所有协议生效，协议内指定Router-id的优先级更高



（2）[h3c]display ospf interface

查看OSPF接口信息，网络类型通过此命令查看



（3）[h3c]display ospf routing

查看OSPF路由信息，可以查看路由所属区域和发布者



（4）[h3c]display ospf statistics error

查看OSPF报错信息

说明：ospf排除神器



（5）[h3c]display ospf lsdb

查看本地LSDB汇总信息



（6）[h3c-GigabitEthernet0/0]ospf network-type 'broadcast/nmba/p2mp/p2p'

配置接口网络类型



（7）[h3c-GigabitEthernet0/0]ospf timer hello 'seconds'

配置接口HELLO时间



（8）[h3c-GigabitEthernet0/0]ospf timer dead 'seconds'

配置接口DEAD时间



（9）[h3c-ospf-1]Bandwidth-reference  'value'

配置参考带宽



（10）[h3c-ospf-1]default-route-advertise

将已经存在的默认路由引入到OSPF



（11）[h3c-ospf-1]default-route-advertise always

自动产生一条默认路由LSA下发到OSPF

​
