今天，我们来介绍一下 Linux 对虚拟内存空间管理的细节。

之前我们说过，在 32 位的操作系统中，每个进程都拥有 4GB 的虚拟内存空间。Linux 根据功能上的差异，把整个虚拟内存空间划分为多个不同区间，称为 段。

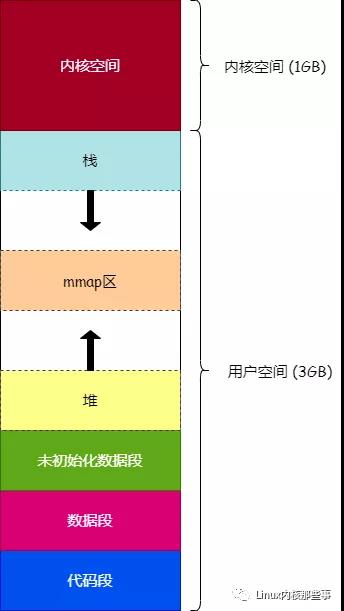

我们先来看看 Linux 进程虚拟内存空间的布局图，如图 1 所示：

上图展示了 Linux 进程的虚拟内存空间布局情况，我们只关注 用户空间 的布局。

从上图可以看出，进程的用户空间大小为 3GB。Linux 按照功能上的差异，把一个进程的用户空间划分为多个段，下面介绍一下各个段的作用：

• 代码段：用于存放程序中可执行代码的段。
• 数据段：用于存放已经初始化的全局变量或静态变量的段。如在 C 语言中，使用语句 int global = 10; 定义的全局变量。
• 未初始化数据段：用于存放未初始化的全局变量或静态变量的段。如在 C 语言中，使用语句 int global; 定义的全局变量。
• 堆：用于存放使用 malloc 函数申请的内存。
• mmap区：用于存放使用 mmap 函数映射的内存区。
• 栈：用于存放函数局部变量和函数参数。

虚拟内存区
从上面的介绍可知，Linux 按照功能上的差异，把虚拟内存空间划分为多个 段。那么在内核中，是通过什么结构来管理这些段的呢？

答案就是：vm_area_struct。

内核通过 vm_area_struct 结构（虚拟内存区）来管理各个 段，其定义如下：

 1struct vm_area_struct {
 2    struct mm_struct *vm_mm; /* The address space we belong to. */
 3    unsigned long vm_start;  /* Our start address within vm_mm. */
 4    unsigned long vm_end;    /* The first byte after our end address within vm_mm. */
 5
 6    /* linked list of VM areas per task, sorted by address */
 7    struct vm_area_struct *vm_next;
 8
 9    pgprot_t vm_page_prot;   /* Access permissions of this VMA. */
10    unsigned long vm_flags;  /* Flags, see mm.h. */
11    struct rb_node vm_rb;
12    ...
13    /* Function pointers to deal with this struct. */
14    const struct vm_operations_struct *vm_ops;
15    ...
16};

下面介绍一下各个字段的作用：

• vm_mm：指向进程的内存管理对象，每个进程都有一个类型为 mm_struct 的内存管理对象，用于管理进程的虚拟内存空间和内存映射等。
• vm_start：虚拟内存区的起始虚拟内存地址。
• vm_end：虚拟内存区的结束虚拟内存地址。
• vm_next：Linux 会通过链表把进程的所有虚拟内存区连接起来，这个字段用于指向下一个虚拟内存区。
• vm_page_prot：主要用于保存当前虚拟内存区所映射的物理内存页的读写权限。
• vm_flags：标识当前虚拟内存区的功能特性。
• vm_rb：某些场景中需要通过虚拟内存地址查找对应的虚拟内存区，为了加速查找过程，内核以虚拟内存地址作为key，把进程所有的虚拟内存区保存到一棵红黑树中，而这个字段就是红黑树的节点结构。
• vm_ops：每个虚拟内存区都可以自定义一套操作接口，通过操作接口，能够让虚拟内存区实现一些特定的功能，比如：把虚拟内存区映射到文件。而 vm_ops 字段就是虚拟内存区的操作接口集，一般在创建虚拟内存区时指定。

我们通过图 2 来展示内核是怎么通过 vm_area_struct 结构来管理进程中的所有 段：

从上图可以看出，内核通过一个链表和一棵红黑树来管理进程中所有的 段。mm_struct 结构的 mmap 字段就是链表的头节点，而 mm_rb 字段就是红黑树的根节点。

加载程序镜像
前面我们介绍了 Linux 会把虚拟内存地址划分为多个 段，并且使用 vm_area_struct 结构来管理这些段。那么，这些虚拟内存区是怎么建立起来的呢？

在介绍进程虚拟内存区建立的过程前，我们先来简单介绍一下 ELF文件格式。

1. ELF文件
ELF 全称 Executable and Linkable Format，即可执行可链接文件格式。在 Linux 系统中，就是使用这种文件格式来存储一个可执行的应用程序。让我们来看一下 ELF 文件格式由哪些结构组成：

一般一个 ELF 文件由以下三部分组成：

• ELF 头（ELF header）：描述应用程序的类型、CPU架构、入口地址、程序头表偏移和节头表偏移等等；
• 程序头表（Program header table）：列举了所有有效的段（segments）和他们的属性，程序头表需要加载器将文件中的段加载到虚拟内存段中；
• 节头表（Section header table）：包含对节（sections）的描述。

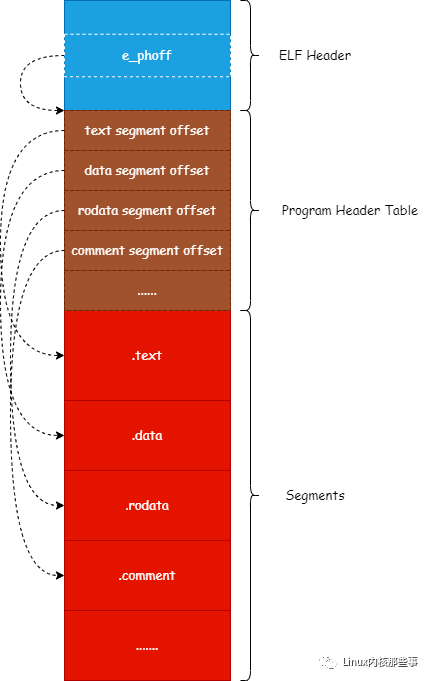

ELF 文件的结构大概如图3所示：

当内核加载一个应用程序时，就是通过读取 ELF 文件的信息，然后把文件中所有的段加载到虚拟内存的段中。ELF 文件通过 程序头表 来描述应用程序中所有的段，表中的每一个项都描述一个段的信息。我们先来看看 程序头表 项的结构定义：

 1typedef struct elf64_phdr {
 2   Elf64_Word p_type;     // 段的类型
 3   Elf64_Word p_flags;    // 可读写标志
 4   Elf64_Off p_offset;    // 段在ELF文件中的偏移量
 5   Elf64_Addr p_vaddr;    // 段的虚拟内存地址
 6   Elf64_Addr p_paddr;    // 段的物理内存地址
 7   Elf64_Xword p_filesz;  // 段占用文件的大小
 8   Elf64_Xword p_memsz;   // 段占用内存的大小
 9   Elf64_Xword p_align;   // 内存对齐
10} Elf64_Phdr;

所以，程序加载器可以通过 ELF 头中获取到程序头表的偏移量，然后通过程序头表的偏移量读取到程序头表的数据，再通过程序头表来获取到所有段的信息。

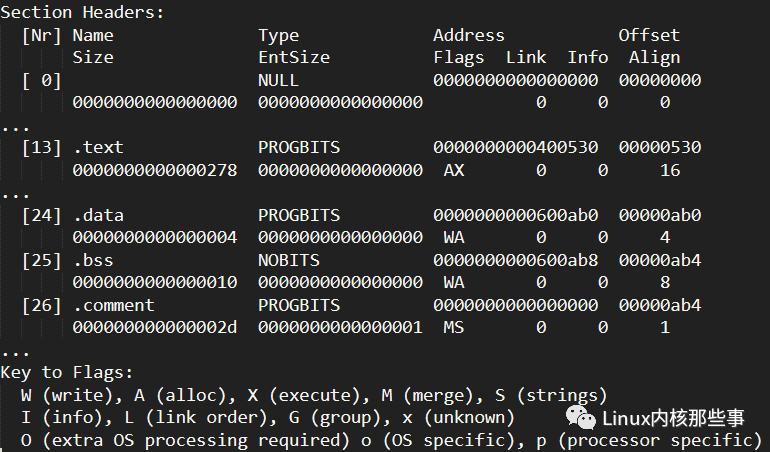

我们可以通过 readelf -S file 命令来查看 ELF 文件的段（节）信息，如下图所示：

上面列出了 代码段、数据段、未初始化数据段 和 注释段 的信息。

2. 加载过程
要加载一个程序，需要调用 execve 系统调用来完成。我们来看看 execve 系统调用的调用栈：

1sys_execve
2└→ do_execve
3  └→ do_execveat_common
4     └→ __do_execve_file
5        └→ exec_binprm
6           └→ search_binary_handler
7              └→ load_elf_binary

从上面的调用者可以看出，execve 系统调用最终会调用 load_elf_binary 函数来加载程序的 ELF 文件。

由于 load_elf_binary 函数的实现比较复杂，所以我们分段来解说：

（1）读取并检查ELF头

 1static int load_elf_binary(struct linux_binprm *bprm, struct pt_regs *regs)
 2{
 3   ...
 4   struct {
 5       struct elfhdr elf_ex;
 6       struct elfhdr interp_elf_ex;
 7   } *loc;
 8
 9   loc = kmalloc(sizeof(*loc), GFP_KERNEL);
10   if (!loc) {
11       retval = -ENOMEM;
12       goto out_ret;
13   }
14
15   // 1. 获取ELF头
16   loc->elf_ex = *((struct elfhdr *)bprm->buf);
17
18   retval = -ENOEXEC;
19   // 2. 检查ELF签名是否正确
20   if (memcmp(loc->elf_ex.e_ident, ELFMAG, SELFMAG) != 0)
21       goto out;
22
23   // 3. 是否是可执行文件或者动态库
24   if (loc->elf_ex.e_type != ET_EXEC && loc->elf_ex.e_type != ET_DYN)
25       goto out;
26
27   // 4. 检查系统架构是否正确
28   if (!elf_check_arch(&loc->elf_ex))
29       goto out;
30   ...

上面这段代码主要是读取应用程序的 ELF 头，然后检查 ELF 头信息是否合法。

（2）读取程序头表

 1   size = loc->elf_ex.e_phnum * sizeof(struct elf_phdr); // 程序头表的大小
 2   retval = -ENOMEM;
 3
 4   elf_phdata = kmalloc(size, GFP_KERNEL); // 申请一块内存来保存程序头表
 5   if (!elf_phdata)
 6       goto out;
 7
 8// 从ELF文件中读取程序头表的数据, 并且保存到 elf_phdata 变量中
 9   retval = kernel_read(bprm->file, loc->elf_ex.e_phoff, (char *)elf_phdata, size);
10   if (retval != size) {
11       if (retval >= 0)
12           retval = -EIO;
13       goto out_free_ph;
14  }
15  ...

上面的代码主要完成以下几个工作：

从 ELF 头的信息中获取到程序头表的大小。
调用 kmalloc 函数申请一块内存来保存程序头表。
调用 kernel_read 函数从 ELF 文件中读取程序头表的数据，保存到 elf_phdata 变量中，程序头表的偏移量可以通过 ELF 头的 e_phoff 字段获取。

（3）加载段到虚拟内存

 1   // 遍历程序头表所有的段
 2   for (i = 0, elf_ppnt = elf_phdata; i < loc->elf_ex.e_phnum; i++, elf_ppnt++) {
 3       int elf_prot = 0, elf_flags;
 4       unsigned long k, vaddr;
 5
 6       if (elf_ppnt->p_type != PT_LOAD)  // 判断段是否需要加载
 7           continue;
 8      ...
 9       // 段的可读写权限
10       if (elf_ppnt->p_flags & PF_R)
11           elf_prot |= PROT_READ;
12       if (elf_ppnt->p_flags & PF_W)
13           elf_prot |= PROT_WRITE;
14       if (elf_ppnt->p_flags & PF_X)
15           elf_prot |= PROT_EXEC;
16
17       elf_flags = MAP_PRIVATE | MAP_DENYWRITE | MAP_EXECUTABLE;
18
19       vaddr = elf_ppnt->p_vaddr;  // 获取段的虚拟内存地址
20      ...
21       // 把段加载到虚拟内存
22       error = elf_map(bprm->file, load_bias + vaddr, elf_ppnt, elf_prot, elf_flags, 0);
23      ...
24  }

上面这段代码主要完成的工作是：

• 遍历程序头表所有的段。
• 判断段是否需要加载。
• 获取段的可读写权限和段的虚拟内存地址。
• 调用 elf_map 函数把段加载到虚拟内存。

所以，把段加载到虚拟内存主要通过 elf_map 函数完成。我们来看看 elf_map 函数的调用栈：

1elf_map
2└→ do_mmap
3   └→ do_mmap_pgoff
4      └→ mmap_region

从上面的调用者可以看出，elf_map 函数最终会调用 mmap_region 来完成加载段到虚拟内存。我们分析一下 mmap_region 函数的实现：

 1unsigned long
 2mmap_region(struct file *file, unsigned long addr, unsigned long len,
 3           unsigned long flags, unsigned int vm_flags, unsigned long pgoff)
 4{
 5   struct mm_struct *mm = current->mm;
 6   struct vm_area_struct *vma, *prev;
 7  ...
 8   // 申请一个 vm_area_struct 结构
 9   vma = kmem_cache_zalloc(vm_area_cachep, GFP_KERNEL);
10   if (!vma) {
11       error = -ENOMEM;
12       goto unacct_error;
13  }
14
15   // 设置 vm_area_struct 结构各个字段的值
16   vma->vm_mm = mm;
17   vma->vm_start = addr;        // 段的开始虚拟内存地址
18   vma->vm_end = addr + len;    // 段的结束虚拟内存地址
19   vma->vm_flags = vm_flags;    // 段的功能特性
20   vma->vm_page_prot = vm_get_page_prot(vm_flags);
21   vma->vm_pgoff = pgoff;
22
23  ...
24   // 把 vm_area_struct 结构连接到虚拟内存区链表和红黑树中
25   vma_link(mm, vma, prev, rb_link, rb_parent);
26  ...
27
28   return addr;
29}

上面代码对 mmap_region 函数进行了精简，精简后的工作主要有：

• 调用 kmem_cache_zalloc 函数申请一个 vm_area_struct（虚拟内存区）结构。
• 设置 vm_area_struct 结构各个字段的值。
• 调用 vma_link 函数把 vm_area_struct 结构连接到虚拟内存区链表和红黑树中。

通过上面的过程，内核就把应用程序的所有段加载到虚拟内存中。

总结
本文主要介绍了 Linux 内核是怎么加载应用程序，并且在虚拟内存中建立各个段的布局。本文主要关注的是虚拟内存布局的建立过程，但加载应用程序的很多细节都忽略了（如怎么设置进程入口），有兴趣可以自行查阅相关的资料和书籍。
