层次化存储结构

首先，问小伙伴们一个问题：计算机的存储结构为什么需要进行层次化的划分呢？

说的直接一点：就是为了减少经济成本。如果说，CPU的价格非常便宜的话，根本就不需要内存了。可以把所有的内存容量全部都做到CPU里面去，就可以了。但是，事实上，CPU的内存是很金贵的，至今为止，CPU中基本上还是一级缓存和二级缓存。三级缓存比较少见。而且，CPU中的存储容量是非常小的，基本都是KB级别的存储，CPU的内存容量也就几KB，MB级别的CPU内存也是比较少见的。所以，出于经济成本的考虑，计算机中的存储结构是按照层次进行划分的。

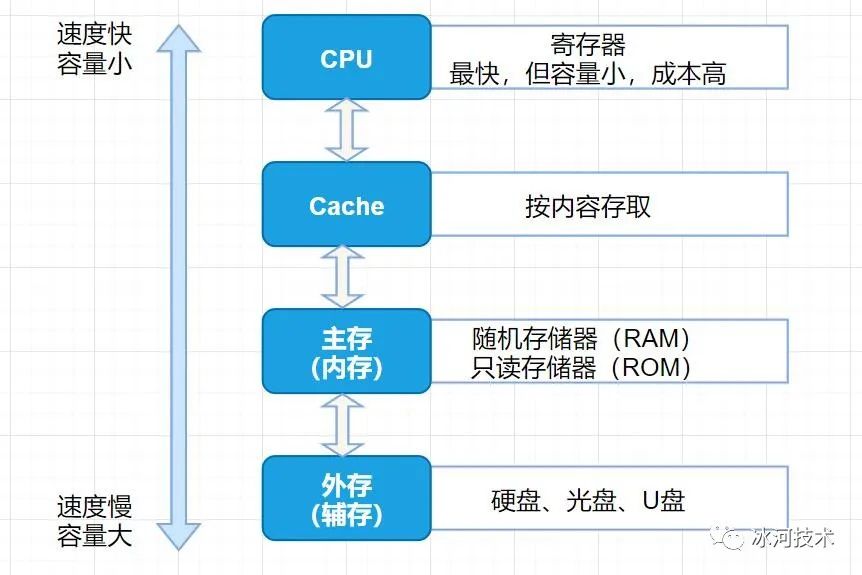

为了能够让小伙伴们更加清晰的理解层次化存储结构，我们先来看一张图。

由上图，可以看出：

（1）层次化的存储结构可以分为：CPU、Cache（高速缓存）、主存（内存）、外存（辅存）。

（2）从上往下，速度越来越慢，容量越来越大。

局部性原理是层次化存储结构的支撑。

局部性原理

一个编写良好的计算机程序常常具有良好的局部性。也就是说。它们倾向于引用临近于其他最近引用过的数据项的数据项，或者最近引用过的数据项本身。这汇总倾向性，就被称为局部性原理，这是一个持久的概念，对硬件和软件系统的设计和性能都有着极大的影响。

之所以有这个规律，很多人认为原因是：程序的指令大部分时间是顺序执行的，而且程序的集合，如数组等各种数据结构是连续存放的。

局部性原理讲的是：在一段时间内，整个程序的执行仅限于程序的某一部分，相应地，程序访问的存储空间也局限于某个内存区域。主要分为两类：

• 时间局部性：如果程序中的某条指令一旦执行，则不久之后该指令可能再次被执行；如果某数据被访问，则不久之后该数据可能再次被访问。
• 空间局部性：是指一旦程序访问了某个存储单元，则不久之后，其附近的存储单元也将被访问。

Cache

针对Cache相关的技术，我们主要来聊聊Cache的概念和映像相关的技术。

Cache-概念

这里的Cache表示的是高速缓冲，在计算机的存储体系系统中，Cache是除寄存器外访问速度最快的层次。使用Cache改善系统性能的依据是程序的局部性原理 。

如果以h代表对Cache的访问命中率，t1表示Cache的周期时间，t2表示主存储器的周期时间，以读操作为例，使用“Cache+主存储器”的系统的平均周期为t3，则可以得出如下运算公式。

t3 = h * t1 + (1 - h) * t2

其中。(1 - h)又称为失效率，也就是未命中率。

Cache-映像

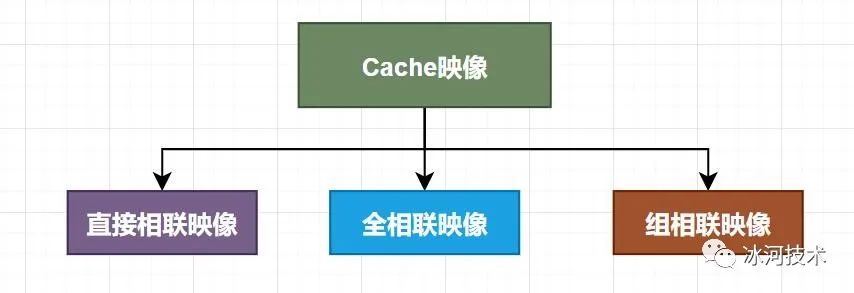

Cache的映像分为三种，分别是：直接相联映像、全相联映像、组相联映像。

• 直接相联映像：硬件电路比较简单，但冲突率最高。
• 全相连映像：电路难于设计和实现，只适用于小容量的Cache，冲突率比较低。
• 组相联映像：直接相联与全相联的折中。

地址映像是将主存与Cache的存储空间划分为若干大小相同的页（或称为块）。

例如，一台计算机的主存容量为1GB，划分为2048页，每页512KB；Cache的容量为8MB，划分为16页，每页512KB。接下来，我们由此来详细图解直接相联映像、全相联映像和组相联映像。

直接相联映像

我们可以画一组图来表示Cache的直接映像。首先，我们先来简单画一个主存标记、Cache页号和页内地址的示意图。如下所示。

如上图所示，主存标记为7位，Cache页号为4位，页内地址为19位。

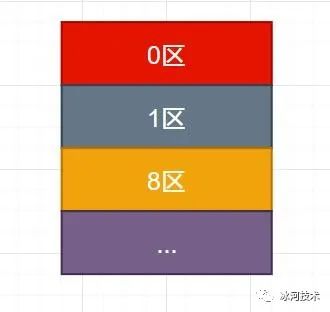

记录主存区号的示意图如下所示。

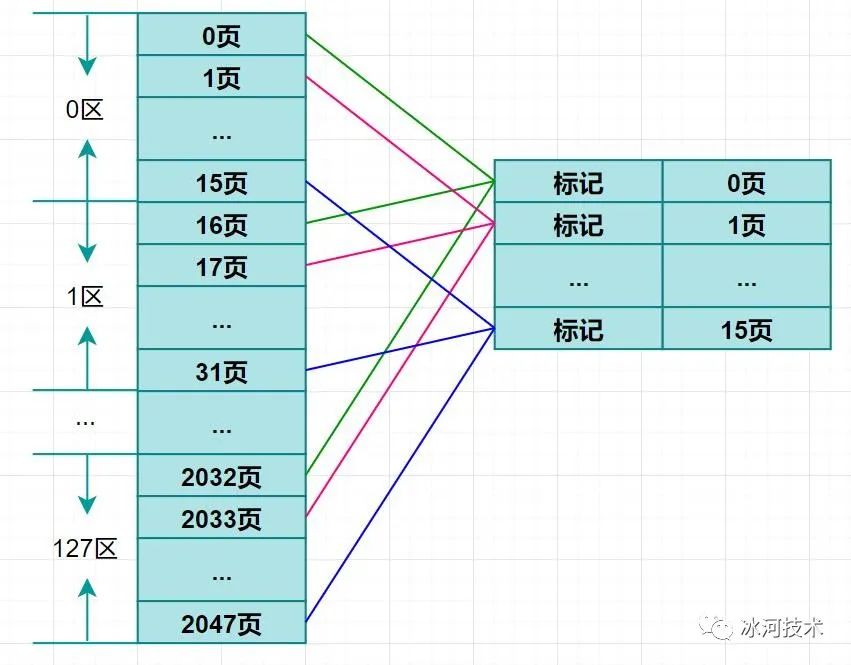

有了上面两张图的基础后，我们再来看直接相联映像的示意图如下所示。

这里，我们将容量为1GB的主存划分成2048页，总共127个区，每页的容量为512KB。将容量为8MB的Cache划分为16页，每页容量为512KB。

所谓直接相联映像是指Cache中的0页只能存储主存中0页的内容，这里主存中0页指的是每个区的0页，比如上图中的0区的0页，1区的16页，127区的2032页等。

在直接相联映像中，只需要记录主存标记、Cache页号和页内地址就能够快速的找到主存中的数据。

使用直接相联映像有个缺点：那就是如果Cache中的0页，存储了主存中0区0页的内容时，如果此时需要存储主存1区中的16页内容，就只能将主存0区中0页的内容从Cache的0页中清除，然后将主存1区中16页的内容存储到Cache中的0页内。冲突率比较高。细心的小伙伴会发现：这其实是违背局部性原理的。

直接相联映像访问速度最快，但冲突率最高。

全相连映像

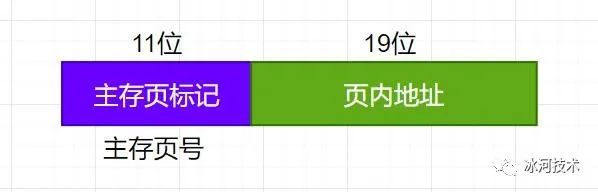

我们先来看下全相联映像的主存页标记和页内地址的示意图，如下所示。

此时，使用11位来标识主存页标记，使用19位来标识页内地址。

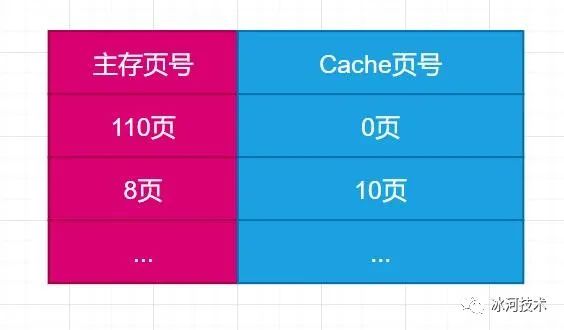

使用全相连映像需要记录主存与Cache的对应关系，如下图所示。

接下来，我们来看看全相连映像的示意图，如下所示。

从图中可以看出，Cache中的任何一个也，都可以存储主存中的任何一个页。

使用全相连映像访问速度最慢，冲突率最低。

组相联映像

组相联映像本质上是直接相联映像和全相联映像的折中。同样的，我们先来看组相连映像的存储示意图。

此时，在组相连映像中，Cache组号使用3位表示，组内页号使用1位表示，页内地址使用19位表示。其中，3位的Cache组号，1位的组内页号和前面的7位构成了主存页标记；3位的Cache组号，1位的组内页号和19号的页内地址构成了Cache地址。

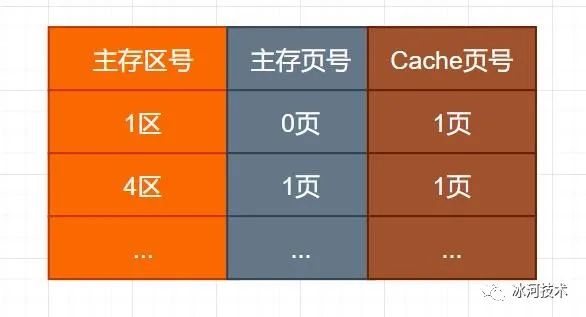

接下来，我们再来看看主存与Cache的对应关系，如下图所示。

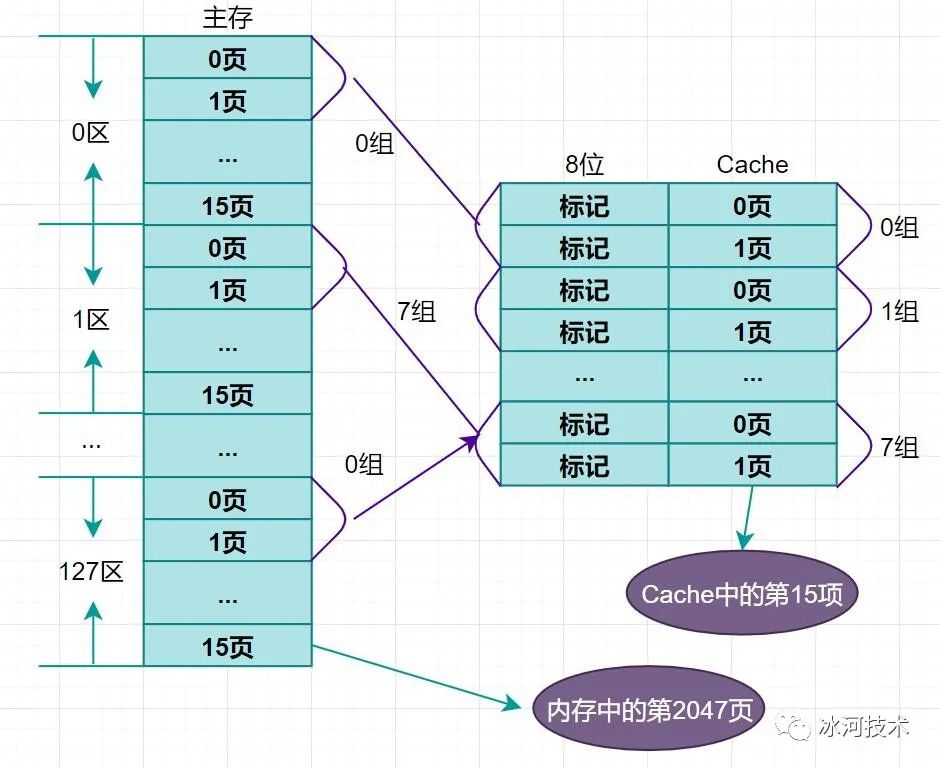

组相连的映像示意图如下所示。

由上图可知，在组相连映像中，主存的组与Cache的组是组相联映像关系，而在组内则是通过直接相联映像来访问和存储数据。
