Leland Wilkinson所沉淀的The Grammar of Graphics (简称GG)代表着一种可视化语句风格，对可视化领域有着深远的影响。Hadley Wickham编写的ggplot2 在R语言中声名远扬，使得统计数据可视化能力成为R语言的一大优势（这位大神还写了dplyr、tidyr等影响深远的R包）。
Wickham有如下观点：
一张统计图形是从数据到几何对象(geometric object, 缩写为geom, 包括点、线、条形等)的图形属性(aesthetic attributes, 缩写为aes, 包括形状、颜色、大小等)的一个映射。此外, 图形中还可能包含数据的统计变换(statistical transformation, 缩写为stats), 最后绘制在某个特定的坐标系(coordinate system, 缩写为coord)中, 而分面(facet)则可以用来生成数据中不同子集的图形。
将其简化就是：数据+图形映射+坐标系=>出图。
![]()
返璞归真幻化万千可视化表达 — 绝云 & 御术[1]
如果说ggplot2库的语句写法是以上思想的典范之作，在Python里ggplot库便是实践的先行者（项目叫ggpy，开发的库名是ggplot），但因为不达预期，2016年之后，几位大佬在补充完善ggplot库的过程中选择了另起炉灶，写了plotnine库，该库诞生后备受关注。plotnine在处理统计操作方面用了statsmodels、scipy等库，依赖库挺多，建议用pip安装时用清华镜像加速，数了一下一共装了12个库。
本文用这两个库实践日常可视化的需求，包括绘制基础图形和分面主题等，通过对比使用plotnine和ggplot两个库，去理解图形语法的理念。
绘图基础
因为plotnine和ggplot两个库都对标R的ggplot2库，他们大部分语句写法相同，本文不使用from plotnine import * 的写法，而是采用加前缀的写法import plotnine as pn，通过pn.ggplot()和gg.ggplot()的写法区分和对比两个库。plotnine的绘图框架如下：
import plotnine as pnimport ggplot as gg pn.ggplot(df,pn.aes(x='x',y='y'))+ pn.geom_point()
![]()

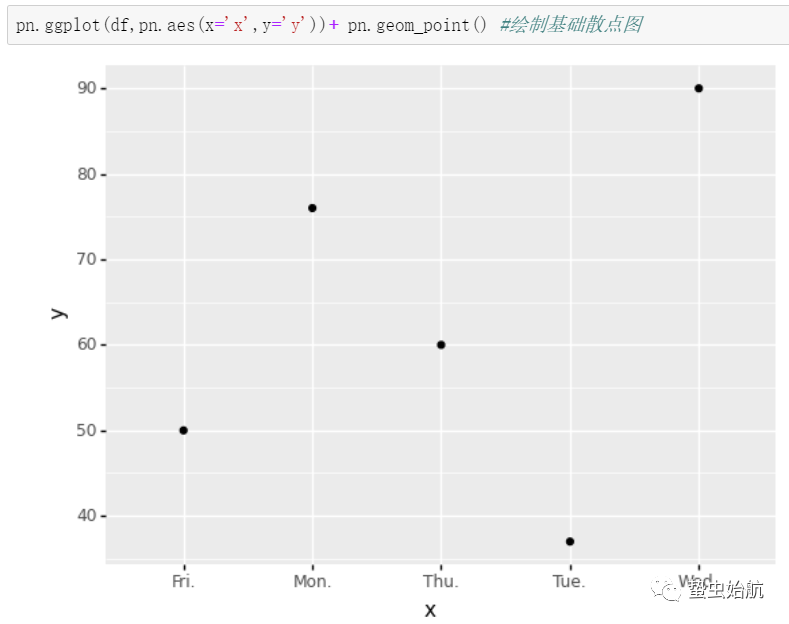

基础散点图绘制效果
绘图效果如上，绘制了反映x-y关系的散点图，把第三句的pn改为gg就是ggplot库的实践了，具体来看下第三句，pn.ggplot(df,pn.aes(x='x',y='y'))新建一个ggplot对象（可以理解为画布）并绑定数据集df，其中的pn.aes(x='x',y='y')表示将df['x']列对应x坐标轴，df['y']对应y轴，再通过pn.geom_point()映射x-y数据为散点图。+号连接表示将+号后面的操作或条件应用到+号前的对象上，同时生成的新对象可以继续应用+，这几个库的语句写起来就是有很多+号。
继续细看绘图的语句，aes()用于描述数据列和图形元素的映射关系，所谓的映射即为数据集中的一对对数据关联到对应的图形属性上，例如散点图就有点的形状、大小、颜色、透明度等，aes()可以放在pn.ggplot()里也可以具体写在geom_xx()里，区别是ggplot()对象里的aes具有全局优先级，在画多个图时体现。geom_xx系列表示抽象出来的一些基础图，根据点、线、面分类如下：
![]()

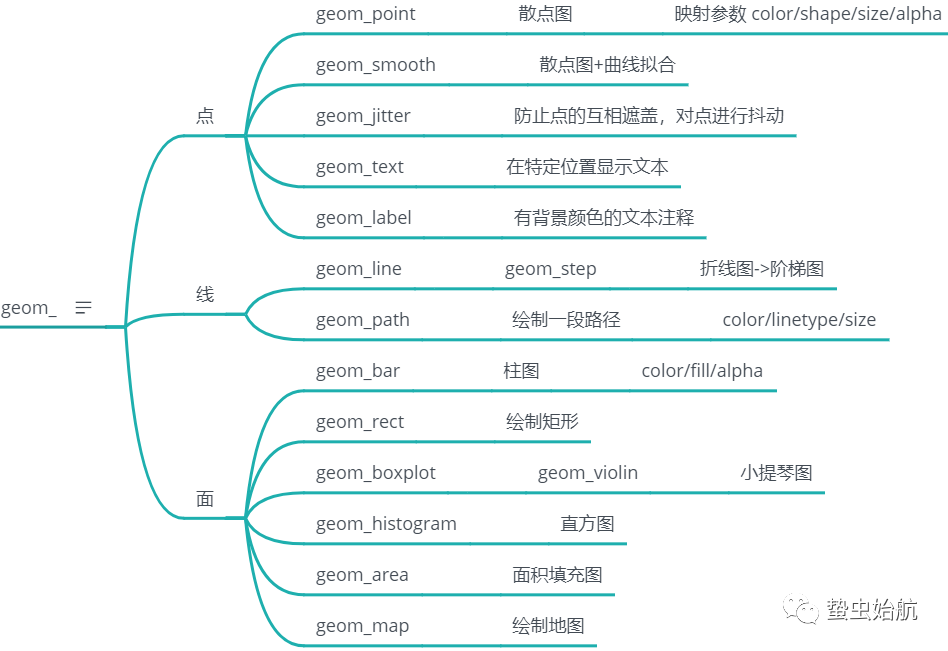

plotnine常用绘图类型[2]

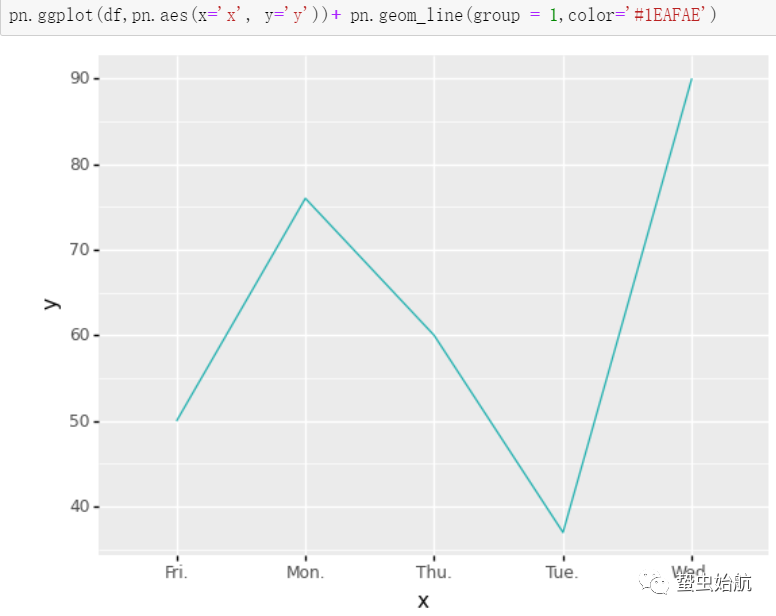

pn.geom_line绘制折线图，默认的x轴需要是数值型变量，分类变量需要设置group参数，group = 1。
df=pd.DataFrame({'x':['Mon.','Tue.','Wed.','Thu.','Fri.'], 'y':[76,37,90,60,50], 'z':[37,46,53,81,60], 'h':[2,5,1,3,3], 'k':['a','a','c','d','c']})pn.ggplot(df,pn.aes(x='x', y='y'))+pn.geom_line(group = 1,color='#1EAFAE')
![]()

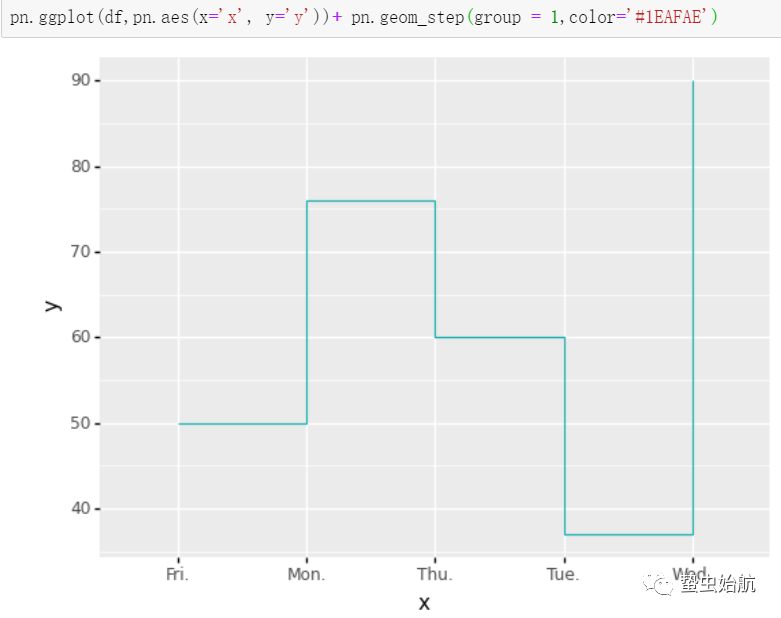

绘制阶梯图的geom_step也同理，参数和geom_line一脉相承。
![]()
而在绘制柱状图时，对于x时分类变量的情况且设置y参数时，用pn.geom_bar()需要设置geom_bar的参数为 stat = "identity"，否则会报错PlotnineError，另一个plotnine中绘制柱状图的pn.geom_col()则不需要额外设置stat参数。

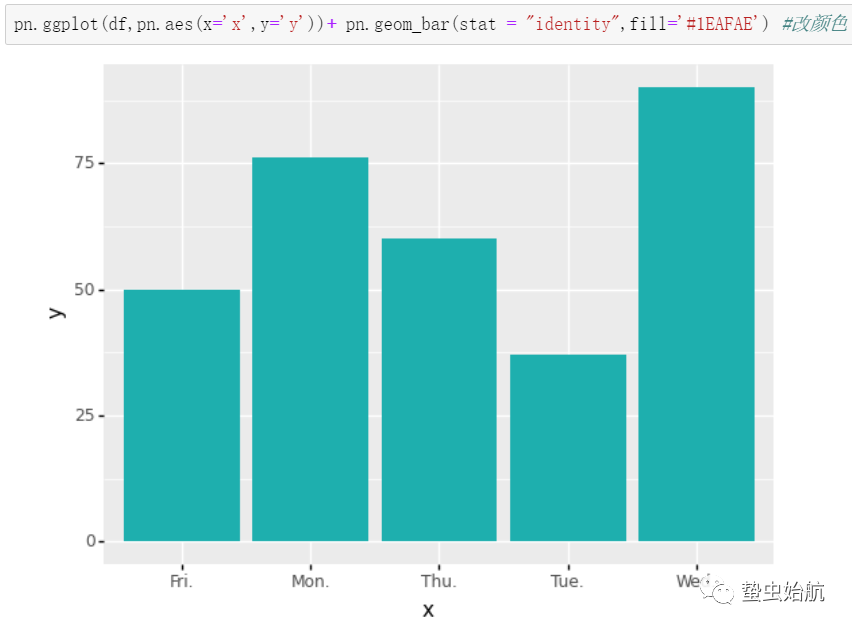

pn.geom_bar()的绘图效果如下：
pn.ggplot(df,pn.aes(x='x',y='y'))+ pn.geom_bar(stat = "identity",fill='#1EAFAE')
![]()
geom_bar的stat参数表示本图层数据使用的统计变换（statistical transformation），geom_bar默认的是stat=count。表示的是y值是x变量的计数，因此aes(x='x',y='y')的情况下需要设置stat = "identity"。在plotnine中，pn.geom_col()更像传统意义的柱状图绘制方法，

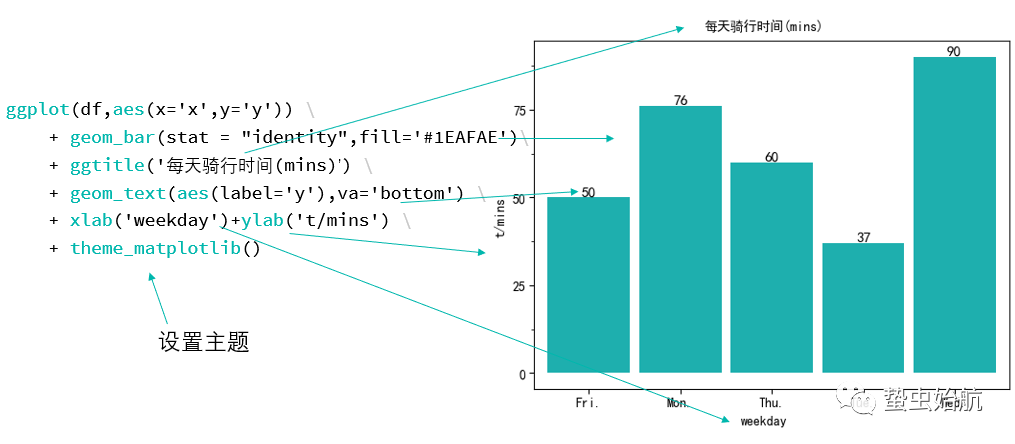

给柱状图增加文本标签和图表标题：
pn.ggplot(df,pn.aes(x='x',y='y'))+ pn.geom_bar(stat = "identity",fill='#1EAFAE') \ + pn.geom_text(pn.aes(label='y'),va='bottom') +pn.ggtitle('每天骑行时间(mins)')+th
![]()

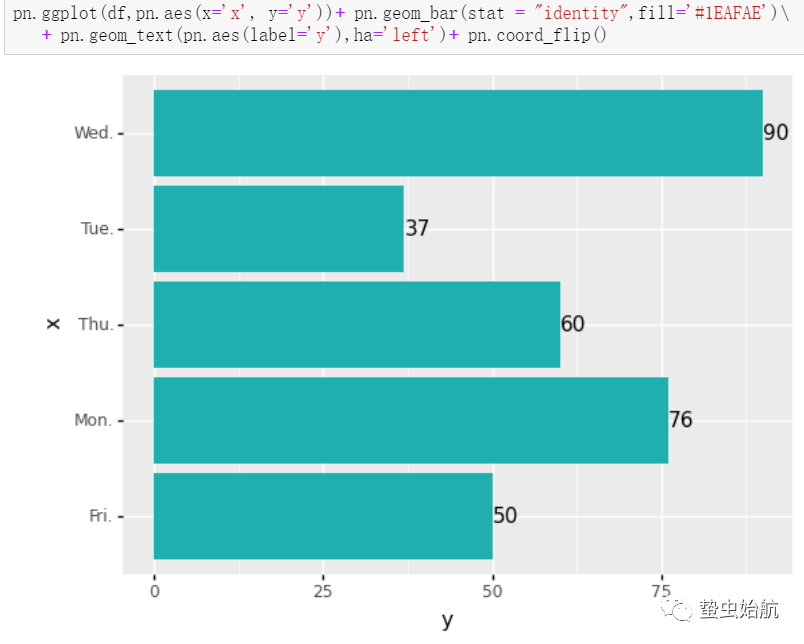

绘制条形图，不是通过改pn.geom_bar里面的参数实现或者简单替换X-Y的值，而是用到pn.coord_flip()进行坐标变换。体现了图形语法理念的几何对象、统计变换、坐标系变换及分面的独立性和图层叠加特性。
pn.ggplot(df,pn.aes(x='x', y='y'))+ pn.geom_bar(stat = "identity",fill='#1EAFAE')\ + pn.geom_text(pn.aes(label='y'),ha='left')+ pn.coord_flip()
![]()
值得一提的是，目前（202011）plotnine没有极坐标，不能通过坐标转换画出饼图（plotnine/issues/10[3]）。
而ggplot库是可以进行极坐标变换的，用gg.coord_polar()。
gg.ggplot(df,gg.aes(x='x', y='y'))+gg.geom_bar( stat = "identity",fill='#1EAFAE')+ gg.coord_polar()
![]()
ggplot画饼
复合图表
上个部分通过一个简单数据集df绘制了折线、柱状图等基础图表，热身完毕后进一步实践多图叠加、分面等情况。plotnine挺重视图层概念的，+号既可以加图形细节和限制，也可以加另一个图形，例如要绘制一个柱状图+折线图语句如下：
pn.ggplot(df,pn.aes(x='x',y='y')) \ + pn.geom_bar(stat = "identity",fill='#1EAFAE') \ + pn.geom_line(pn.aes(x='x',y='z'),group = 1,color='#ba5c25')
![]()
从图层角度看就是在geom_bar()绘制了柱状图的基础上用geom_line()把折线图叠加上去。ggplot的叠加也如此，通过+号连接多个geom几何对象就行。
为了更好体现plotnine处理表格数据的优势，后面通过plotnine内置的钻石数据集(Diamonds)[4]进行绘图实践。
Diamonds数据集在各种R语言数据分析文章里有很高的出镜率。数据集有10列，csv文件约2.64MB，包含了近54000颗钻石的价格及其他属性，大家普遍用来做探索性数据分析和可视化案例。通过from plotnine.data import diamonds导入该钻石数据集。
![]()

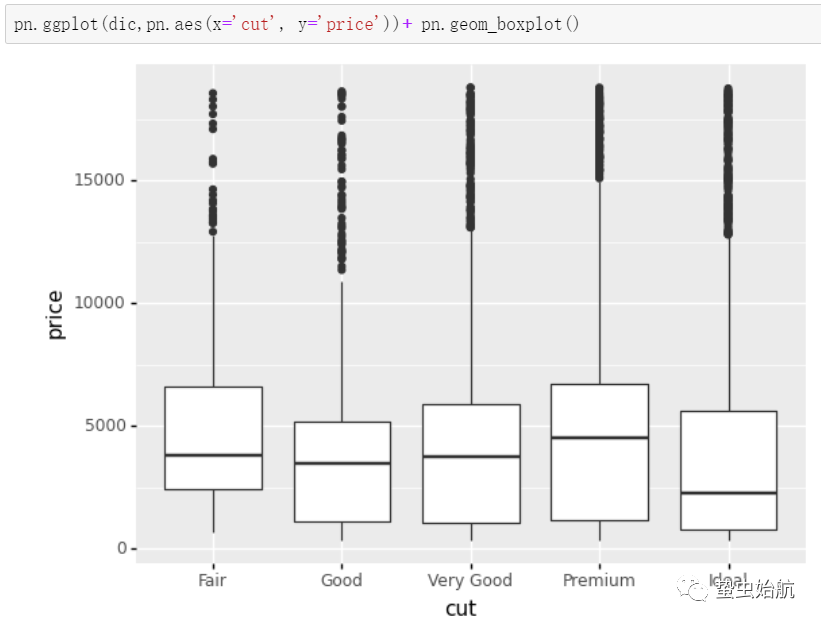

不同切割质量与价格的箱线图：
pn.ggplot(dia,pn.aes(x='cut', y='price'))+ pn.geom_boxplot()
![]()

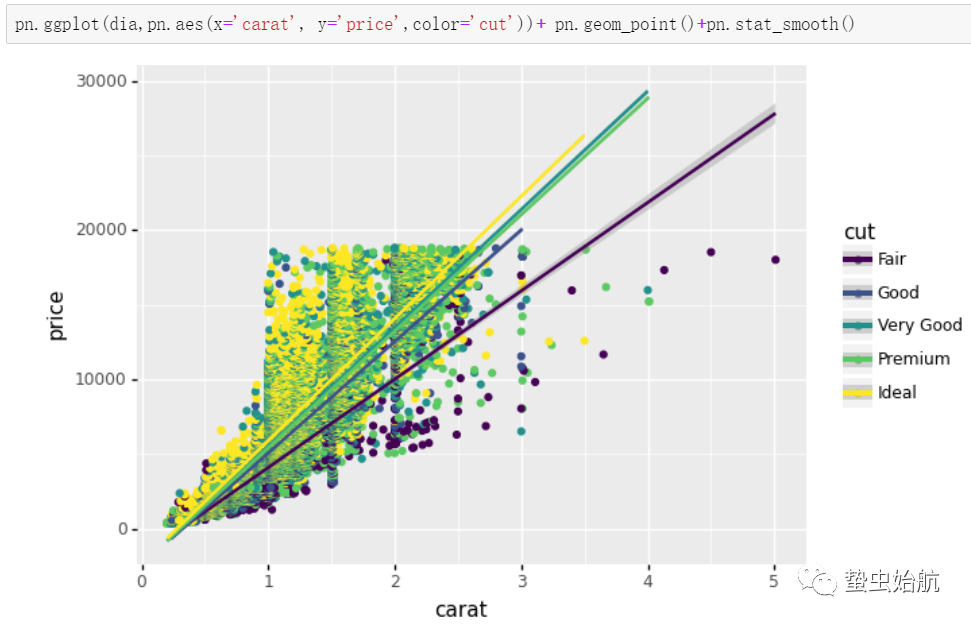

绘制克拉数和价格散点图并进行线性拟合，用不同颜色区分切割质量：
pn.ggplot(dia,pn.aes(x='carat',y='price', color='cut'))+ pn.geom_point()+pn.stat_smooth()
![]()

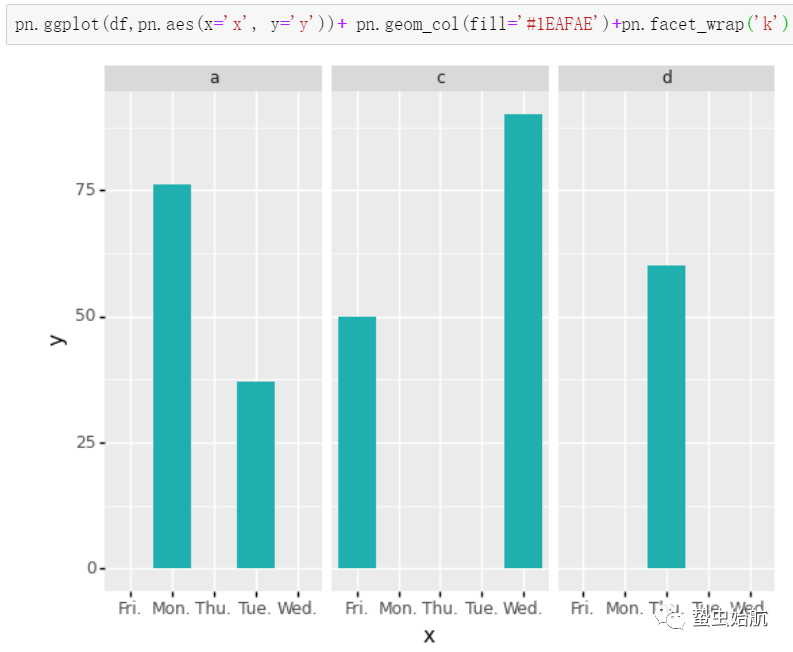

pn.facet_wrap('k')表示根据k列的变量进行分面。
![]()
在图表的输出方面，save_as_pdf_pages接口可以将绘制的图表输出为pdf文件。
p1=pn.ggplot(df,pn.aes(x='x', y='y')) \ +pn.geom_col(fill='#1EAFAE')+pn.facet_wrap('k')pn.save_as_pdf_pages([p1],'保存图片的文件名.pdf')
进一步深入
plotnine包含了多种配色和主题，支持自定义全局修改主题和样式，和matplotlib一样提供了各个图元个性化设置的接口。

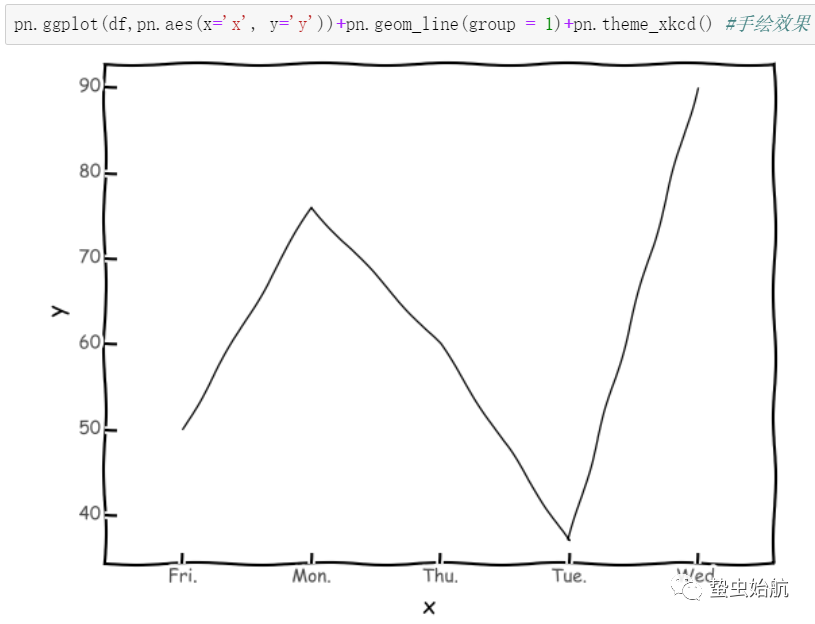

目前plotnine内置了14种主题，通过pn.theme_seaborn() 让图表使用seaborn的主题色， pn.theme_xkcd()绘制出漫画效果的图表。
pn.ggplot(df,pn.aes(x='x',y='y'))+pn.geom_line(group=1)+pn.theme_xkcd()
![]()
而应用pn.theme(axis_text,panel_grid_minor)可以自定义主题，各种图元都是能找到参数进行设置的，自定义的自由度很高。
pn.ggplot(df,pn.aes(x='x', y='y'))+pn.geom_line(group = 1) + pn.geom_text(pn.aes(label='y'),va='bottom')+ pn.theme( axis_line_x=pn.element_line(color='red'), axis_line_y=pn.element_line(color='blue'), axis_text=pn.element_text(margin={'t': 5, 'r': 5}), panel_grid_major_x=pn.element_line(linetype='dashed'), axis_text_x=pn.element_text(color='black'), axis_text_y=pn.element_text(color='purple'), panel_grid_minor=pn.element_line(alpha=.25), panel_grid_minor_x=pn.element_line(color='red'))
plotnine和ggplot这两个库都内置了一些数据集，例如可以通过以下语句导入钻石数据集：
import plotnine.data as pnddf=pnd.diamondsimport ggplot.datasets as gdsdf1=gds.diamonds
pnd.__all__语句可以列出plotnine能直接调用的数据集：
__all__ = ['diamonds', 'economics', 'economics_long', 'midwest', 'mpg', 'msleep', 'presidential', 'seals', 'txhousing', 'luv_colours', 'faithful', 'faithfuld', 'huron', 'meat', 'mtcars', 'pageviews']
而ggplot提供的数据集如下：
chopsticks, diamonds, mtcars, meat, pageviews, pigeons, movies, mpg, salmon, load_world
除了world世界地图数据是需要从github下载之外，其他数据集都存在本地，site-packages\ggplot\datasets目录下，也都是csv文件。
绘制地图：
pn.geom_map(lakes, fill=water_color, color=None)
动画支持，类似matplotlib的调用方式：
plots = (plot(k) for k in np.linspace(kmin, kmax, num_frames))pn.PlotnineAnimation(plots, interval=100, repeat_delay=500)
总结
plotnine是一个践行The Grammar of Graphics理论的Python可视化库，plotnine和ggplot[5]这两个库按照R语言里的可视化库ggplot2为范本打造，因此熟悉R语言绘图的人会觉得其写法非常熟悉，ggplot库不完善且不再更新，plotnine也尚未完善，在坐标转换和图形类型方面有所缺漏，但基础的东西都有了，各类接口向ggplot2看齐，有geom_map绘制地图，有 PlotnineAnimation 可以绘制多帧的动画。
在使用plotnine和ggplot的过程中，如果有需求不会实现或遇到报错，用plotnine作为关键词搜不到解决方案时，可以使用ggplot2关键词，看看成熟的R库ggplot2是如何实现相关功能的，然后尝试这一写法，大概率能实现。目前plotnine是0.7版，未来可期。
有问题留言或后台交流，ipynb代码笔记可在后台回复 plotnine 获取。
