前言

从上周六 7 号到今天的 11 号，我都在医院，小孩因普通肺炎已经住院了，我白天和晚上的时间需要照顾娃，只能在娃睡觉的时候肝文了。对了，医院没有宽带和 WiFi，我用的手机开的热点~

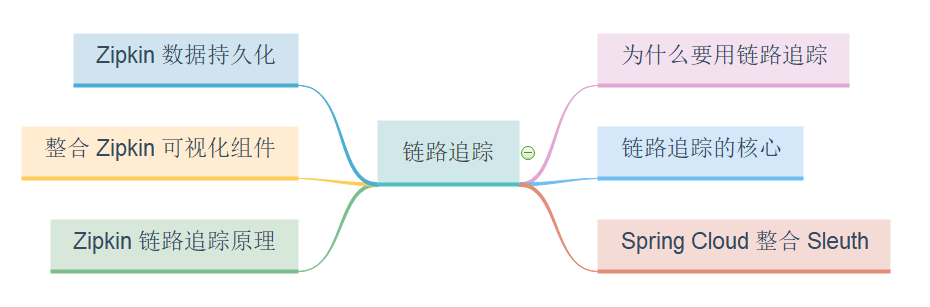

本篇主要内容

这篇主要是理论 + 实践相结合。实践部分涉及到如何把链路追踪组件 Sleuth + Zipkin 加到我的 Spring Cloud 《佳必过》开源项目上。

本篇知识点：

• 链路追踪基本原理
• 如何在项目中轻松加入链路追踪中间件
• 如何使用链路追踪排查问题

一、为什么要用链路追踪？

1.1 因：拆分服务单元

微服务架构其实是一个分布式的架构，按照业务划分成了多个服务单元。

由于服务单元的数量是很多的，有可能几千个，而且业务也会更复杂，如果出现了错误和异常，很难去定位。

1.2 因：逻辑复杂

比如一个请求需要调用多个服务才能完成整个业务闭环，而内部服务的代码逻辑和业务逻辑比较复杂，假如某个服务出现了问题，是难以快速确定那个服务出问题的。

1.3 果：快速定位

而如果我们加上了分布式链路追踪，去跟踪一个请求有哪些服务参与其中，参与的顺序是怎样的，这样我们就知道了每个请求的详细经过，即使出了问题也能快速定位。

二、链路追踪的核心

链路追踪组件有 Twitter 的可视化链路追踪组件 Zipkin、Google 的 Dapper、阿里的 Eagleeye 等，而 Sleuth 是 Spring Cloud 的组件。Spring Cloud Sleuth 借鉴了 Dapper 的术语。

本文主要讲解 Sleuth + Zipkin 结合使用来更好地实现链路追踪。

为什么能够进行整条链路的追踪？其实就是一个 Trace ID 将 一连串的 Span 信息连起来了。根据 Span 记录的信息再进行整合就可以获取整条链路的信息。下面是链路追踪的核心概念：

2.1 Span（跨度）

• 大白话：远程调用和 Span  一对一。

• 基本的工作单元，每次发送一个远程调用服务就会产生一个 Span。

• Span 是一个 64 位的唯一 ID。

• 通过计算 Span 的开始和结束时间，就可以统计每个服务调用所花费的时间。

2.2 Trace（跟踪）

• 大白话：一个 Trace 对应多个 Span，一对多。

• 它由一系列 Span 组成，树状结构。

• 64 位唯一 ID。

• 每次客户端访问微服务系统的 API 接口，可能中间会调用多个微服务，每次调用都会产生一个新的 Span，而多个 Span 组成了 Trace

2.3 Annotation（注解）

链路追踪系统定义了一些核心注解，用来定义一个请求的开始和结束，注意是微服务之间的请求，而不是浏览器或手机等设备。注解包括：

• cs - Client Sent：客户端发送一个请求，描述了这个请求调用的 Span 的开始时间。注意：这里的客户端指的是微服务的调用者，不是我们理解的浏览器或手机等客户端。
• sr - Server Received：服务端获得请求并准备开始处理它，如果将其 sr 减去 cs 时间戳，即可得到网络传输时间。
• ss - Server Sent：服务端发送响应，会记录请求处理完成的时间， ss 时间戳减去 sr 时间戳，即可得到服务器请求的时间。
• cr - Client Received：客户端接收响应，Span 的结束时间，如果 cr 的时间戳减去 cs 时间戳，即可得到一次微服务调用所消耗的时间，也就是一个 Span 的消耗的总时间。

2.4 链路追踪原理

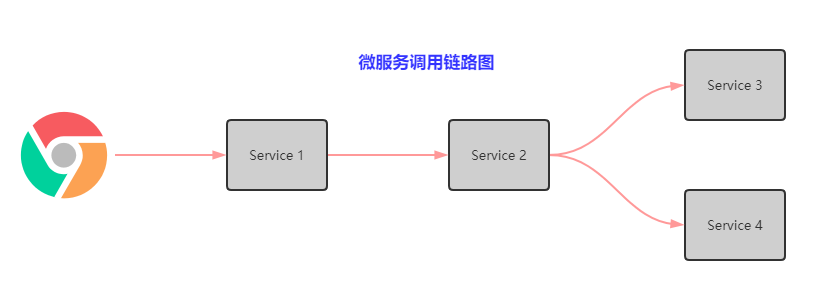

假定三个微服务调用的链路如下图所示：Service 1 调用 Service 2，Service 2 调用 Service 3 和 Service 4。

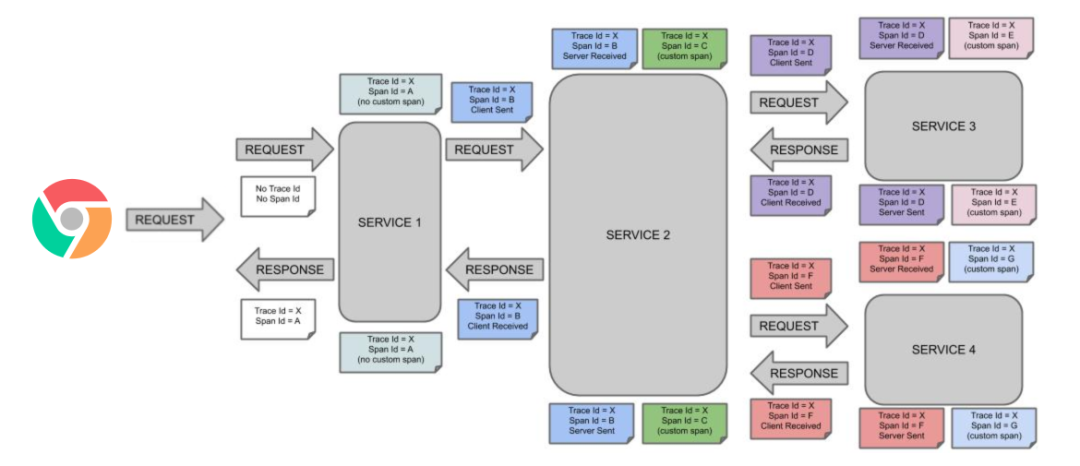

那么链路追踪会在每个服务调用的时候加上 Trace ID 和 Span ID。如下图所示：

大白话解释：

• 大家注意上面的颜色，相同颜色的代表是同一个 Span ID，说明是链路追踪中的一个节点。

• 第一步：客户端调用 Service 1，生成一个 Request，Trace ID 和 Span ID 为空，那个时候请求还没有到 Service 1。

• 第二步：请求到达 Service 1，记录了 Trace ID = X，Span ID 等于 A。

• 第三步：Service 1 发送请求给 Service 2，Span ID 等于 B，被称作 Client Sent，即客户端发送一个请求。

• 第四步：请求到达 Service 2，Span ID 等于 B，Trace ID 不会改变，被称作 Server Received，即服务端获得请求并准备开始处理它。

• 第五步：Service 2 开始处理这个请求，处理完之后，Trace ID 不变，Span ID = C。

• 第六步：Service 2 开始发送这个请求给 Service 3，Trace ID 不变，Span ID = D，被称作 Client Sent，即客户端发送一个请求。

• 第七步：Service 3 接收到这个请求，Span ID = D，被称作 Server Received。

• 第八步：Service 3 开始处理这个请求，处理完之后，Span ID = E。

• 第九步：Service 3 开始发送响应给 Service 2，Span ID = D，被称作 Server Sent，即服务端发送响应。

• 第十步：Service 3 收到 Service 2 的响应，Span ID = D，被称作 Client Received，即客户端接收响应。

• 第十一步：Service 2 开始返回 响应给 Service 1，Span ID = B，和第三步的 Span ID 相同，被称作 Client Received，即客户端接收响应。

• 第十二步：Service 1 处理完响应，Span ID = A，和第二步的 Span ID 相同。

• 第十三步：Service 1 开始向客户端返回响应，Span ID = A、

• Service 3 向 Service 4 发送请求和 Service 3 类似，对应的 Span ID 是 F 和 G。可以参照上面前面的第六步到第十步。

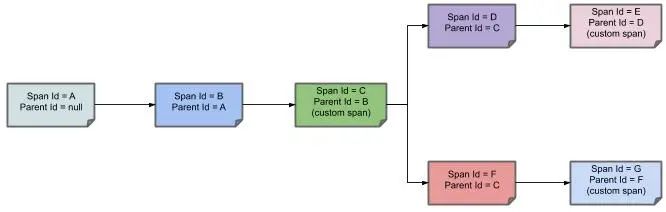

把以上的相同颜色的步骤简化为下面的链路追踪图：

• 第一个节点：Span ID = A，Parent ID = null， Service 1 接收到请求。
• 第二个节点：Span ID = B，Parent ID= A， Service 1 发送请求到 Service 2 返回响应给 Service 1 的过程。
• 第三个节点：Span ID = C，Parent ID= B， Service 2 的 中间处理过程。
• 第四个节点：Span ID = D，Parent ID= C， Service 2 发送请求到 Service 3 返回响应给 Service 2 的过程。
• 第五个节点：Span ID = E，Parent ID= D， Service 3 的中间处理过程。
• 第六个节点：Span ID = F，Parent ID= C， Service 3 发送请求到 Service 4 返回响应给 Service 3 的过程。
• 第七个节点：Span ID = G，Parent ID= F，Service 4 的中间处理过程。

通过 Parent ID 即可找到父节点，整个链路就可以进行跟踪追溯了。

三、Spring Cloud 整合 Sleuth

大家可以参照我的 GitHub 开源项目 PassJava（佳必过）。

3.1 引入 Spring Cloud 依赖

在 passjava-common 中引入 Spring Cloud 依赖

因为我们使用的链路追踪组件 Sleuth 是 Spring Cloud 的组件，所以我们需要引入 Spring Cloud 依赖。

<dependencyManagement>
    <dependencies>
        <!--  Spring Cloud 依赖  -->
        <dependency>
            <groupId>org.springframework.cloud</groupId>
            <artifactId>spring-cloud-dependencies</artifactId>
            <version>Hoxton.SR3</version>
            <type>pom</type>
            <scope>import</scope>
        </dependency>
    </dependencies>
</dependencyManagement>

3.2 引入Sleuth依赖

引入链路追踪组件 Sleuth 非常简单，在 pom.xml 文件中引入 Sleuth 依赖即可。

在 passjava-common 中引入 Sleuth 依赖：

<!-- 链路追踪组件 -->
<dependency>
 <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-sleuth</artifactId>
</dependency>

3.3 通过日志观察链路追踪

我们先不整合 zipkin 链路追踪可视化组件，而是通过日志的方式来查看链路追踪信息。

文件路径：\PassJava-Platform\passjava-question\src\main\resources\application.properties
添加配置：
logging.level.org.springframework.cloud.openfeign=debug
logging.level.org.springframework.cloud.sleuth=debug

3.4 启动微服务

启动以下微服务：

• passjava-gateway 服务（网关）

• passjava-question 服务（题目中心微服务）

• renren 服务（Admin 后台管理服务）

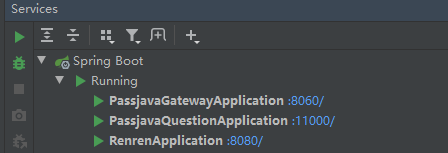

  启动成功后如下图所示：

3.5 测试跟踪请求

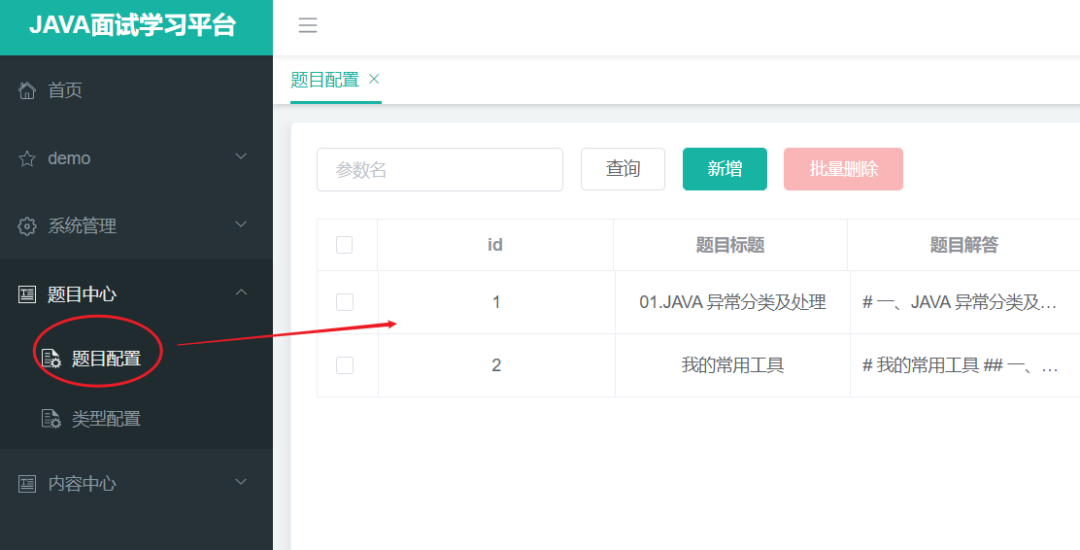

打开 Admin 后台，访问题目中心->题目配置页面，可以看到发送了下面的请求：

http://localhost:8060/api/question/v1/admin/question/list?t=1605170539929&page=1&limit=10&key=

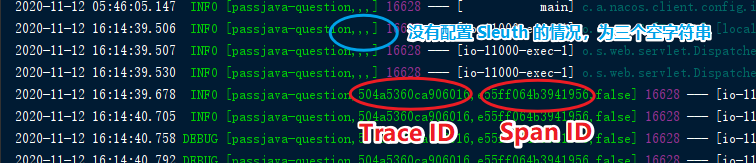

打开控制台，可以看到打印出了追踪日志。

说明：

• 当没有配置 Sleuth 链路追踪的时候，INFO 信息里面是 [passjava-question,,,]，后面跟着三个空字符串。
• 当配置了 Sleuth 链路追踪的时候，追踪到的信息是 [passjava-question,504a5360ca906016,e55ff064b3941956,false] ，第一个是 Trace ID，第二个是 Span ID。

四、Zipkin 链路追踪原理

上面我们通过简单的引入 Sleuth 组件，就可以获取到调用链路，但只能通过控制台的输出信息来看，不太方便。

Zipkin 油然而生，一个图形化的工具。Zipkin 是 Twitter 开源的分布式跟踪系统，主要用来用来收集系统的时序数据，进而可以跟踪系统的调用问题。

而且引入了 Zipkin 组件后，就不需要引入 Sleuth 组件了，因为 Zipkin 组件已经帮我们引入了。

Zipkin 的官网：https://zipkin.io

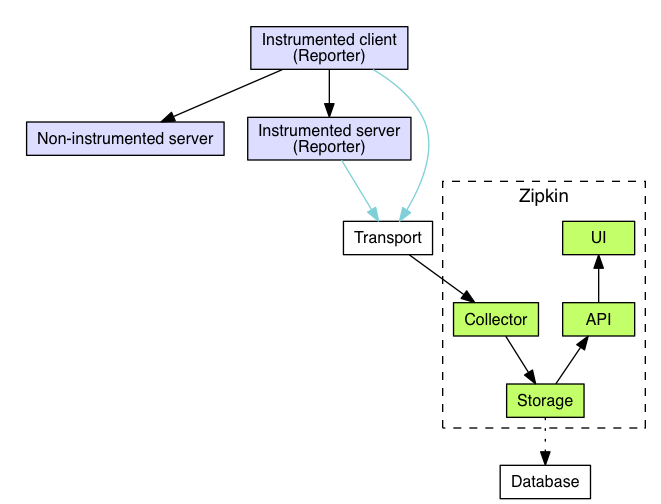

4.1 Zipkin 基础架构

Zipkin 包含四大组件：

• Collection（收集器组件），主要负责收集外部系统跟踪信息。
• Storage（存储组件），主要负责将收集到的跟踪信息进行存储，默认存放在内存中，支持存储到 MySQL 和 ElasticSearch。
• API（查询组件），提供接口查询跟踪信息，给 UI 组件用的。
• UI （可视化 Web UI 组件），可以基于服务、时间、注解来可视化查看跟踪信息。注意：Web UI 不需要身份验证。

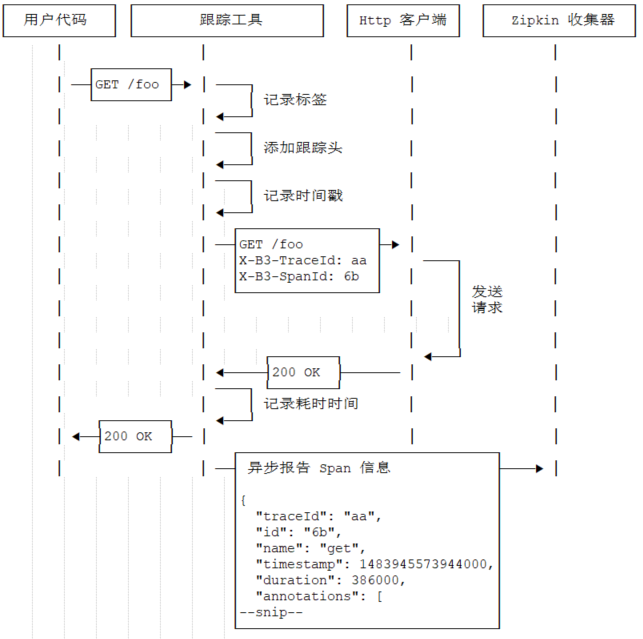

4.2 Zipkin 跟踪流程

流程解释：

• 第一步：用户代码发起 HTTP Get 请求，请求路径：/foo。
• 第二步：请求到到跟踪工具后，请求被拦截，会被记录两项信息：标签和时间戳。以及HTTP Headers 里面会增加跟踪头信息。
• 第三步：将封装好的请求传给 HTTP 客户端，请求中包含 X-B3-TraceID 和 X-B3-SpanId 请求头信息。
• 第四步：由HTTP 客户端发送请求。
• 第五步：Http 客户端返回响应 200 OK 后，跟踪工具记录耗时时间。
• 第六步：跟踪工具发送 200 OK 给用户端。
• 第七步：异步报告 Span 信息给 Zipkin 收集器。

五、整合 Zipkin 可视化组件

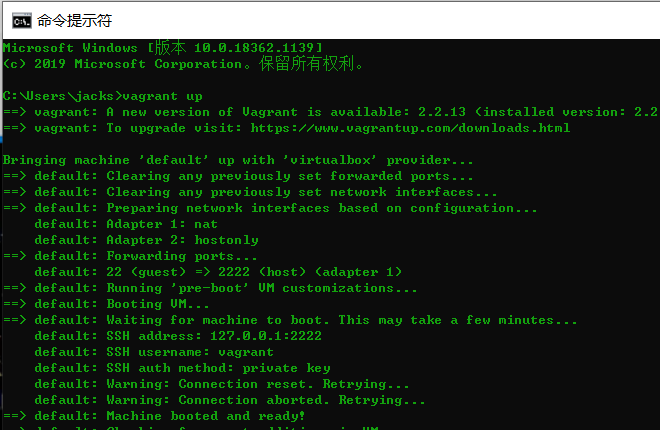

5.1 启动虚拟机并连接

vagrant up

接着就可以用 Xshell 工具连接虚拟机了。下面是在命令行里面执行相关操作。

5.2 docker 安装 zipkin 服务

• 使用以下命令开始拉取 zipkin 镜像并启动 zipkin 容器。

docker run -d -p 9411:9411 openzipkin/zipkin

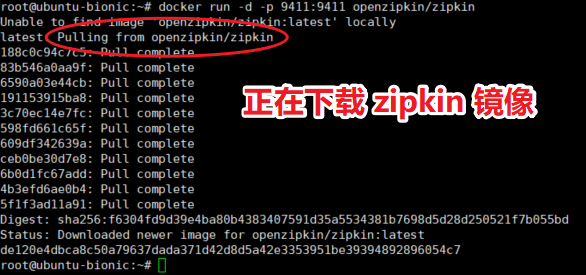

• 命令执行完后，会执行下载操作和启动操作。

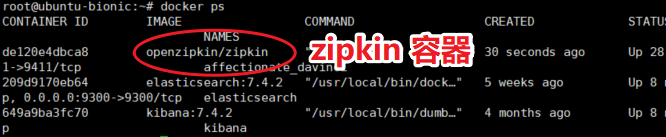

• 使用 docker ps 命令可以看到 zipkin 容器已经启动成功了。如下图所示：

• 在浏览器窗口打开 zipkin UI

访问服务地址：http://192.168.56.10:9411/zipkin。

5.3 引入 Zipkin 依赖

在公共模块引入 zipkin 依赖

<!-- 链路追踪组件 Zipkin -->
<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring-cloud-starter-zipkin</artifactId>
</dependency>

因为 zipkin 包里面已经引入了 sleuth 组件，所以可以把之前引入的 sleuth 组件删掉。

5.4 添加 Zipkin 配置

在需要追踪的微服务模块下添加 zipkin 配置。

# zipkin 的服务器地址
spring.zipkin.base-url=http://192.168.56.10:9411/
# 关闭服务发现，否则 Spring Cloud 会把 zipkin 的 URL 当作服务名称。
spring.zipkin.discovery-client-enabled=false
# 设置使用 http 的方式传输数据，也可以用 RabbitMQ 或 Kafka。
spring.zipkin.sender.type=web
# 设置采样率为 100 %，默认为 0.1（10%）
spring.sleuth.sampler.probability=1

5.5 测试 Zipkin 是否工作

这里我在 passjava-member 微服务中写了一个 API：

passjava-member 服务的 API：getMemberStudyTimeListTest，

访问路径为/studytime/list/test/{id}。

passjava-member 服务远程调用 passjava-study 服务。

对应的 API：getMemberStudyTimeListTest。

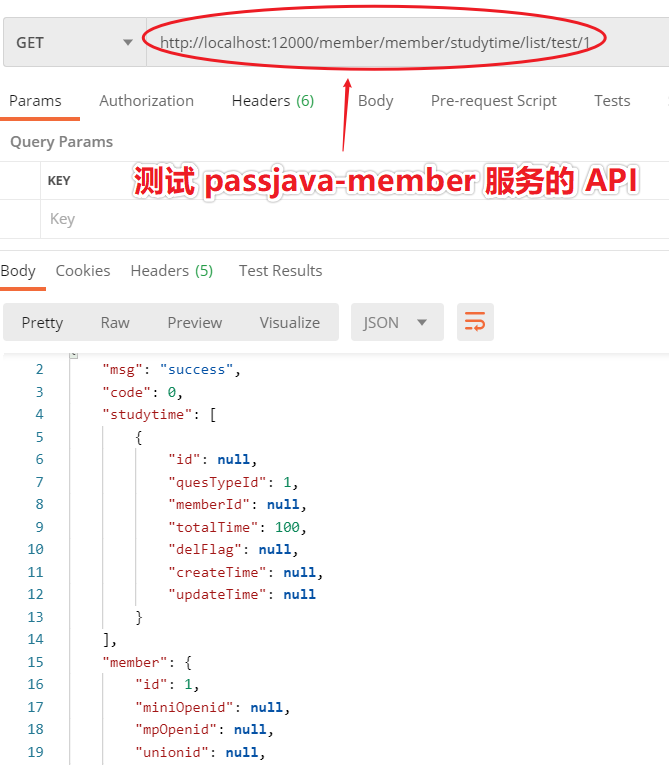

我用 postman 工具测试 passjava-member 服务的 API：

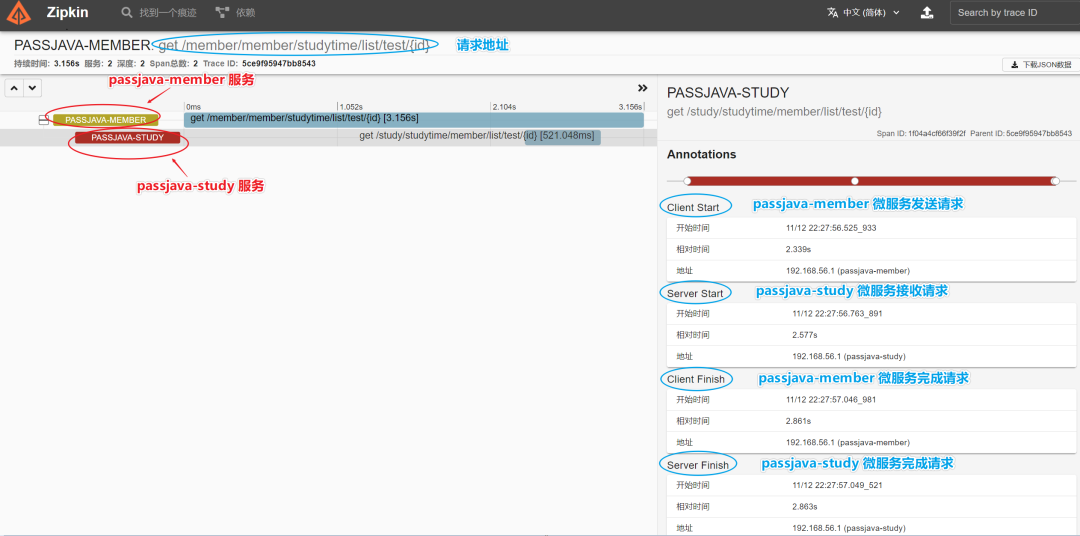

打开 Zipkin 工具，搜索 passjava-member 的链路追踪日志，可以看到有一条记录，相关说明如下图所示：

从图中可以看到 passjava-member 微服务调用了 passjava-study 微服务，如图中左半部分所示。

而且 passjava-study 微服务详细的调用时间都记录得非常清楚，如图中右半部分所示。

时间计算：

• 请求传输时间：Server Start - Client Start = 2.577s-2.339s = 0.238s
• 服务端处理时间：Server Finish - Server Start = 2.863s - 2.577s = 0.286s
• 请求总耗时：Client Finish - Client Start = 2.861s - 2.339s = 0.522s
• Passjava-member 服务总耗时：3.156 s
• Passjava-study 服务总耗时：0.521s
• 由此可以看出 passjava-member 服务 花费了很长时间，性能很差。

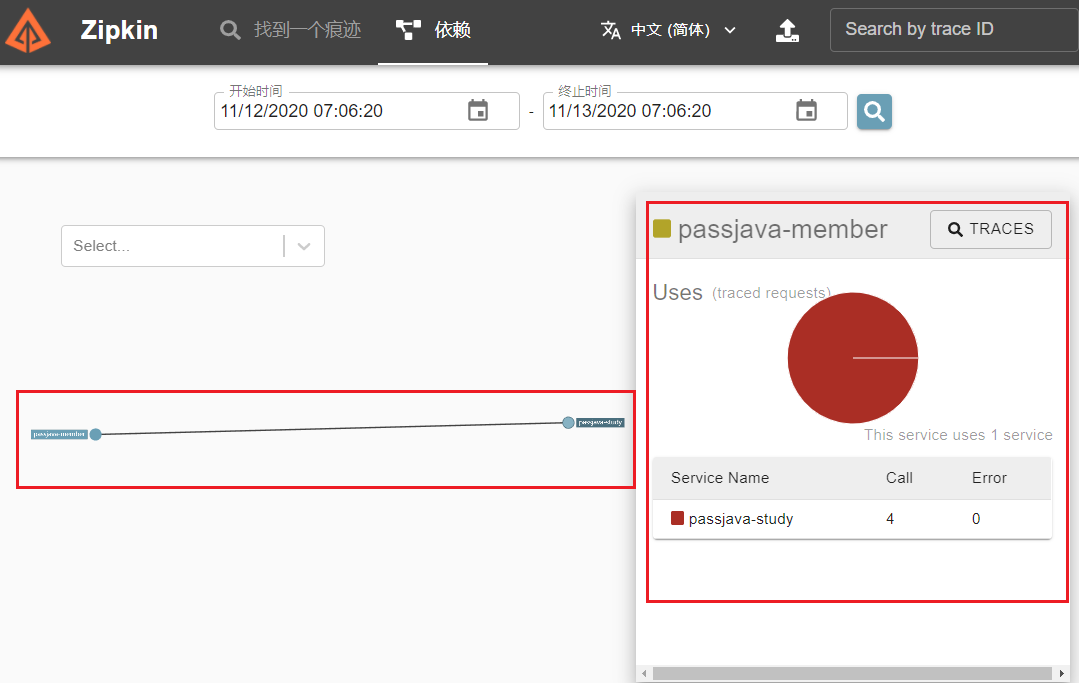

另外还可以用图表的方式查看跟踪信息，这里不做展开了。

六、Zipkin 数据持久化

6.1 Zipkin 支持的数据库

Zipkin 存储数据默认是放在内存中的，如果 Zipkin 重启，那么监控数据也会丢失。如果是生成环境，数据丢失会带来很大问题，所以需要将 Zipkin 的监控数据持久化。而 Zipkin 支持将数据存储到以下数据库：

• 内存（默认，不建议使用）
• MySQL（数据量大的话， 查询较为缓慢，不建议使用）
• Elasticsearch（建议使用）
• Cassandra（国内使用 Cassandra 的公司较少，相关文档也不多）

6.2 使用 Elasticsearch 作为储存介质

• 通过 docker 的方式配置 elasticsearch 作为 zipkin 数据的存储介质。

docker run --env STORAGE_TYPE=elasticsearch --env ES_HOSTS=192.168.56.10:9200 openzipkin/zipkin-dependencies

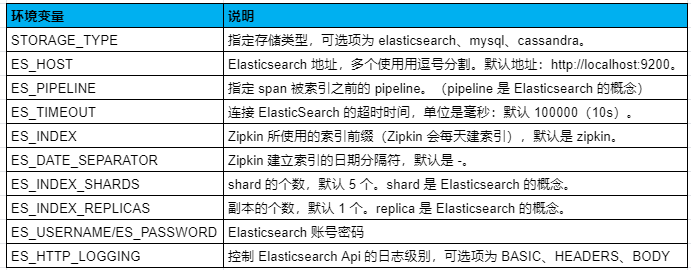

• ES 作为存储介质的配置参数：

七、总结

本篇讲解了链路追踪的核心原理，以及 Sleuth + Zipkin 的组件的原理，以及将这两款组件加到了我的开源项目《佳必过》里面了。

开源项目地址：https://github.com/Jackson0714/PassJava-Platform
