SSVEP信号中含有自发脑电和大量外界干扰信号，属于典型的非线性非平稳信号。传统的滤波方法通常不满足对非线性非平稳分析的条件，1998年黄鄂提出希尔伯特黄变换(HHT)方法，其中包含经验模式分解(EMD)和希尔伯特变换(HT)两部分。EMD可以将原始信号分解成为一系列固有模态函数(IMF) [1]，IMF分量是具有时变频率的震荡函数，能够反映出非平稳信号的局部特征，用它对非线性非平稳的SSVEP信号进行分解比较合适。
网友Aeo[2]提供了下面的算法过程分析。
算法过程分析
求极值点 通过Find Peaks算法获取信号序列的全部 极大值和 极小值
拟合包络曲线 通过信号序列的 极大值和 极小值组，经过 三次样条插值法获得两条光滑的波峰/波谷拟合曲线，即信号的 上包络线与 下包络线
判断本征模函数（IMF） IMF需要符合两个条件：1）在整个数据段内，极值点的个数和过零点的个数必须相等或相差最多不能超过一个。2）在任意时刻，由局部极大值点形成的上包络线和由局部极小值点形成的下包络线的平均值为零，即上、下包络线相对于时间轴局部对称。
IMF 1 获得的第一个满足IMF条件的中间信号即为原始信号的第一个本征模函数分量 IMF 1（由原数据减去包络平均后的新数据，若还存在负的局部极大值和正的局部极小值，说明这还不是一个本征模函数，需要继续进行“筛选”。）
使用上述方法得到第一个IMF后，用原始信号减IMF1，作为新的原始信号，再通过上述的筛选分析，可以得到IMF2，以此类推，完成EMD分解。
下面利用公式来说明上面的分析过程。
EMD算法步骤
任何复杂的信号均可视为多个不同的固有模态函数叠加之和，任何模态函数可以是线性的或非线性的，并且任意两个模态之间都是相互独立的。在这个假设 基础上，复杂信号
的EMD分解步骤如下：
步骤2：
，得出
若
满足IMF的条件，则可认为
是
的第一个IMF分量。
步骤3：
不符合IMF条件，则将
作为原始数据，重复步骤1、步骤2，得到上、下包络的均值
，通过计算
是否适合IMF分量的必备条件，若不满足，重复如上两步
次，直到满足前提下得到。第1个IMF表示如下:
步骤4：
从信号
中分离得到：
将
作为原始信号重复上述三个步骤，循环
次，得到第二个IMF分量
直到第
个IMF分量 ，则会得出：
步骤5：
变成单调函数后，剩余的
成为残余分量。所有IMF分量和残余分量之和为原始信号
：
案例1---Python实现EMD案例
结合上面的算法分析过程，从代码角度来看看这个算法。
1.求极大值点和极小值点

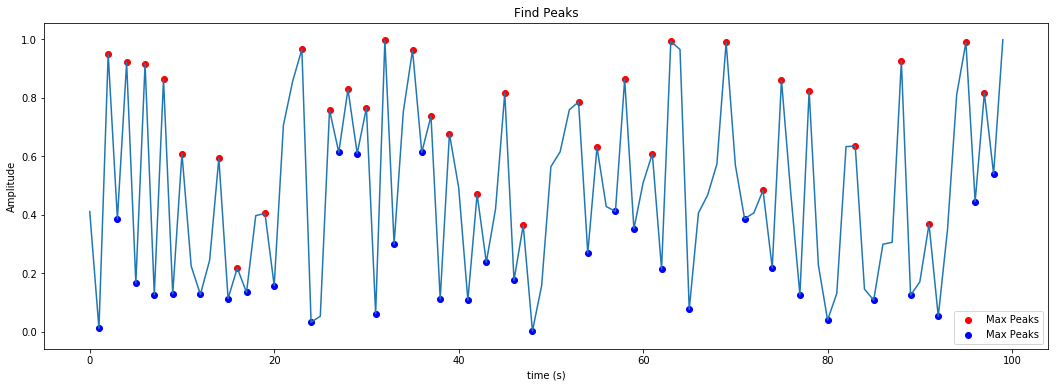

from scipy.signal import argrelextrema """ 通过Scipy的argrelextrema函数获取信号序列的极值点 """ # 构建100个随机数 data = np.random.random(100) # 获取极大值 max_peaks = argrelextrema(data, np.greater) #获取极小值 min_peaks = argrelextrema(data, np.less) # 绘制极值点图像 plt.figure(figsize = (18,6)) plt.plot(data) plt.scatter(max_peaks, data[max_peaks], c='r', label='Max Peaks') plt.scatter(min_peaks, data[min_peaks], c='b', label='Max Peaks') plt.legend() plt.xlabel('time (s)') plt.ylabel('Amplitude') plt.title("Find Peaks")
2. 拟合包络函数 这一步是EMD的核心步骤，也是分解出本征模函数IMFs的前提。

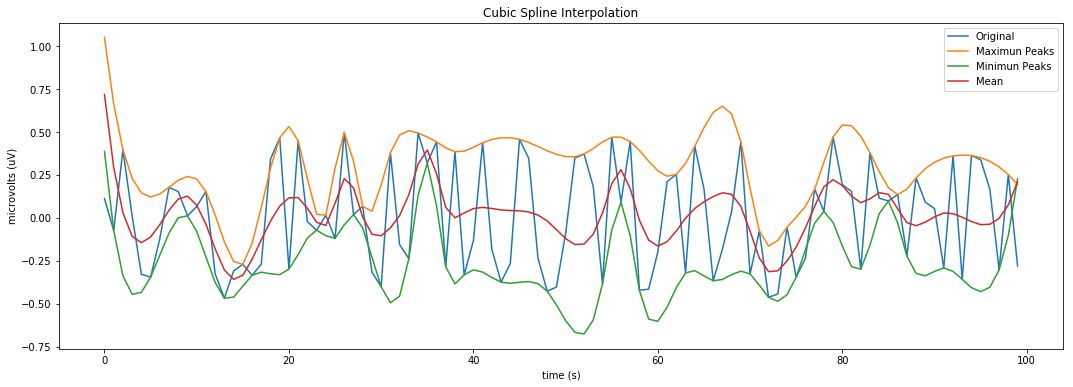

from scipy.signal import argrelextrema #进行样条差值 import scipy.interpolate as spi data = np.random.random(100)-0.5 index = list(range(len(data))) # 获取极值点 max_peaks = list(argrelextrema(data, np.greater)[0]) min_peaks = list(argrelextrema(data, np.less)[0]) # 将极值点拟合为曲线 ipo3_max = spi.splrep(max_peaks, data[max_peaks],k=3) #样本点导入，生成参数 iy3_max = spi.splev(index, ipo3_max) #根据观测点和样条参数，生成插值 ipo3_min = spi.splrep(min_peaks, data[min_peaks],k=3) #样本点导入，生成参数 iy3_min = spi.splev(index, ipo3_min) #根据观测点和样条参数，生成插值 # 计算平均包络线 iy3_mean = (iy3_max+iy3_min)/2 # 绘制图像 plt.figure(figsize = (18,6)) plt.plot(data, label='Original') plt.plot(iy3_max, label='Maximun Peaks') plt.plot(iy3_min, label='Minimun Peaks') plt.plot(iy3_mean, label='Mean') plt.legend() plt.xlabel('time (s)') plt.ylabel('microvolts (uV)') plt.title("Cubic Spline Interpolation")
用原信号减去平均包络线即为所获得的新信号，若新信号中还存在负的局部极大值和正的局部极小值，说明这还不是一个本征模函数，需要继续进行“筛选”。
获取本征模函数（IMF）

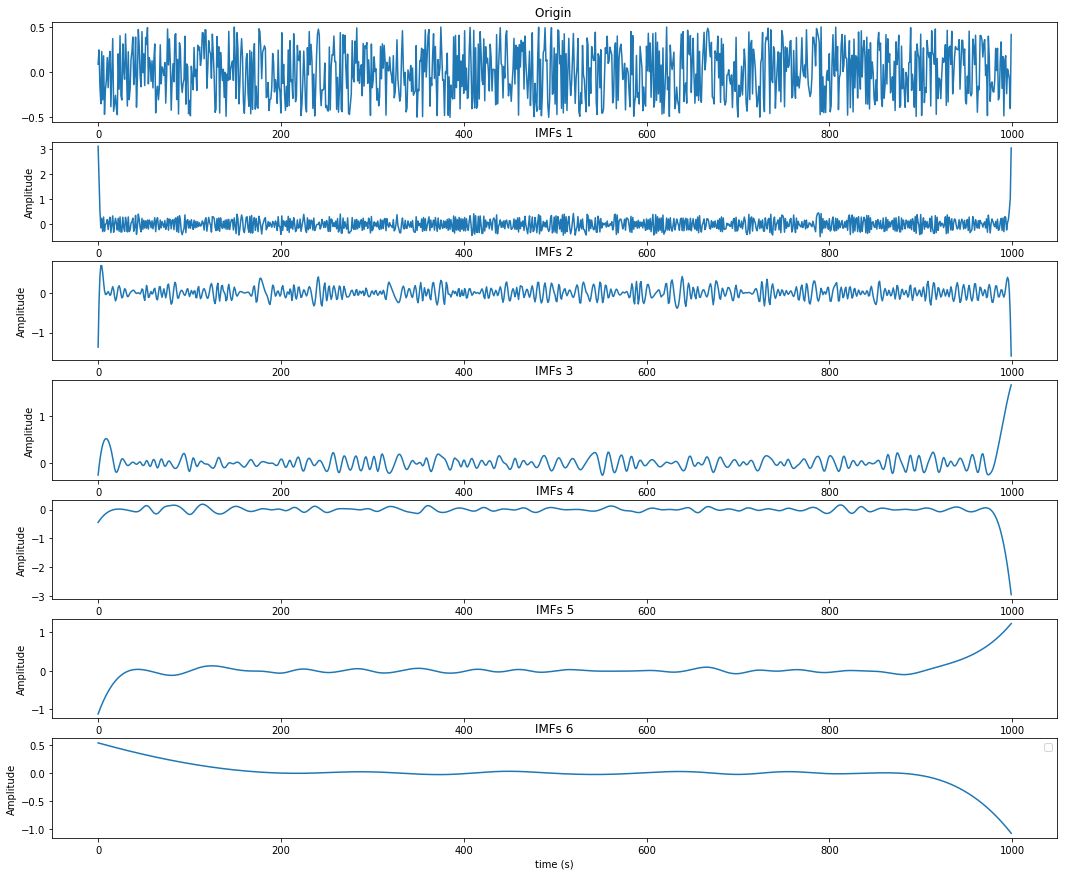

def sifting(data): index = list(range(len(data))) max_peaks = list(argrelextrema(data, np.greater)[0]) min_peaks = list(argrelextrema(data, np.less)[0]) ipo3_max = spi.splrep(max_peaks, data[max_peaks],k=3) #样本点导入，生成参数 iy3_max = spi.splev(index, ipo3_max) #根据观测点和样条参数，生成插值 ipo3_min = spi.splrep(min_peaks, data[min_peaks],k=3) #样本点导入，生成参数 iy3_min = spi.splev(index, ipo3_min) #根据观测点和样条参数，生成插值 iy3_mean = (iy3_max+iy3_min)/2 return data-iy3_mean def hasPeaks(data): max_peaks = list(argrelextrema(data, np.greater)[0]) min_peaks = list(argrelextrema(data, np.less)[0]) if len(max_peaks)>3 and len(min_peaks)>3: return True else: return False # 判断IMFs def isIMFs(data): max_peaks = list(argrelextrema(data, np.greater)[0]) min_peaks = list(argrelextrema(data, np.less)[0]) if min(data[max_peaks]) < 0 or max(data[min_peaks])>0: return False else: return True def getIMFs(data): while(not isIMFs(data)): data = sifting(data) return data # EMD函数 def EMD(data): IMFs = [] while hasPeaks(data): data_imf = getIMFs(data) data = data-data_imf IMFs.append(data_imf) return IMFs # 绘制对比图 data = np.random.random(1000)-0.5 IMFs = EMD(data) n = len(IMFs)+1 # 原始信号 plt.figure(figsize = (18,15)) plt.subplot(n, 1, 1) plt.plot(data, label='Origin') plt.title("Origin ") # 若干条IMFs曲线 for i in range(0,len(IMFs)): plt.subplot(n, 1, i+2) plt.plot(IMFs[i]) plt.ylabel('Amplitude') plt.title("IMFs "+str(i+1)) plt.legend() plt.xlabel('time (s)') plt.ylabel('Amplitude')
案例2---利用PyEMD工具来实现EMD
# 导入工具库 import numpy as np from PyEMD import EMD, Visualisation
构建信号
时间t: 为0到1s,采样频率为100Hz，S为合成信号
# 构建信号 t = np.arange(0,1, 0.01) S = 2*np.sin(2*np.pi*15*t) +4*np.sin(2*np.pi*10*t)*np.sin(2*np.pi*t*0.1)+np.sin(2*np.pi*5*t)

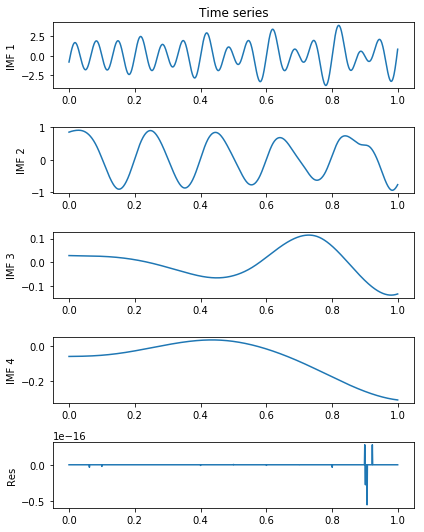

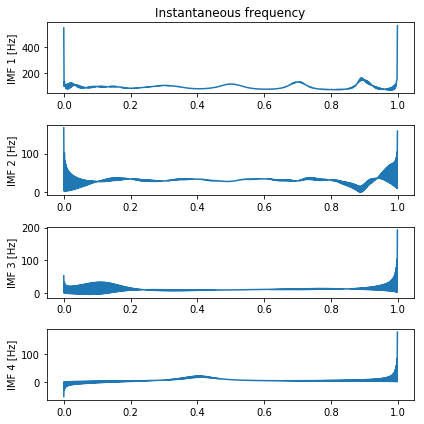

# 提取imfs和剩余 emd = EMD() emd.emd(S) imfs, res = emd.get_imfs_and_residue() # 绘制 IMF vis = Visualisation() vis.plot_imfs(imfs=imfs, residue=res, t=t, include_residue=True) # 绘制并显示所有提供的IMF的瞬时频率 vis.plot_instant_freq(t, imfs=imfs) vis.show()
参考
[1] 基于稳态视觉诱发电位的脑-机接口系统研究
[2]案例1 代码来源于 https://github.com/tianyagk
