使用C# (.NET Core) 实现命令设计模式 (Command Pattern)

2018-04-13 615

本文的概念内容来自深入浅出设计模式一书.

项目需求

有这样一个可编程的新型遥控器, 它有7个可编程插槽, 每个插槽可连接不同的家用电器设备. 每个插槽对应两个按钮: 开, 关(ON, OFF). 此外还有一个全局的取消按钮(UNDO).

现在客户想使用这个遥控器来控制不同厂家的家用电器, 例如电灯, 热水器, 风扇, 音响等等.

客户提出让我编写一个接口, 可以让这个遥控器控制插在插槽上的一个或一组设备.

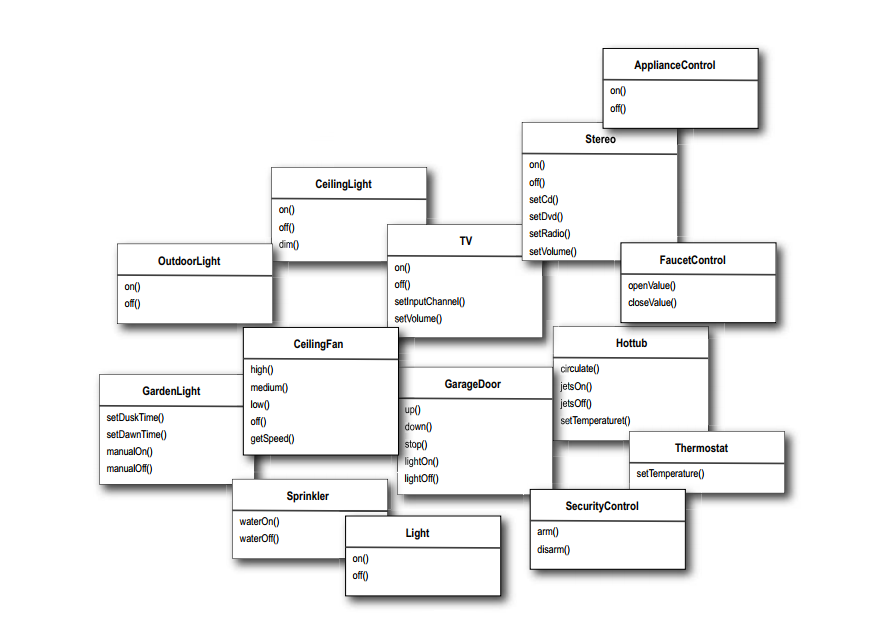

看一下目前各家厂商都有哪些家用电器:

问题来了, 这些家用电器并没有共同的标准....几乎各自都有自己的一套控制方法.. 而且以后还要添加很多种家用电器.

设计思路

那就需要考虑一下设计方案了:

首先要考虑分离关注点(Separation of concerns), 遥控器应该可以解释按钮动作并可以发送请求, 但是它不应该了解家用电器和如何开关家用电器等.

但是目前遥控器只能做开关功能, 那么怎么让它去控制电灯或者音响呢? 我们不想让遥控器知道这些具体的家用电器, 更不想写出下面的代码:

if slot1 == Light then Light.On()
else if slot1 == Hub....

说到这就不得不提到命令模式(Command Pattern)了.

命令模式允许你把动作的请求者和动作的实际执行者解耦. 这里, 动作的请求者就是遥控器, 而执行动作的对象就是某个家用电器.

这是怎么解耦的呢? 怎么可能实现呢?

这就需要引进"命令对象(command object)"了. 命令对象会封装在某个对象上(例如卧室的灯)执行某个动作的请求(例如开灯). 所以, 如果我们为每一个按钮都准备一个命令对象, 那么当按钮被按下的时候, 我们就会调用这个命令对象去执行某些动作. 遥控器本身并不知道具体执行的动作是什么, 它只是有一个命令对象, 这个命令对象知道去对哪些电器去做什么样的操作. 就这样, 遥控器和电灯解耦了.

一个命令模式的实际例子

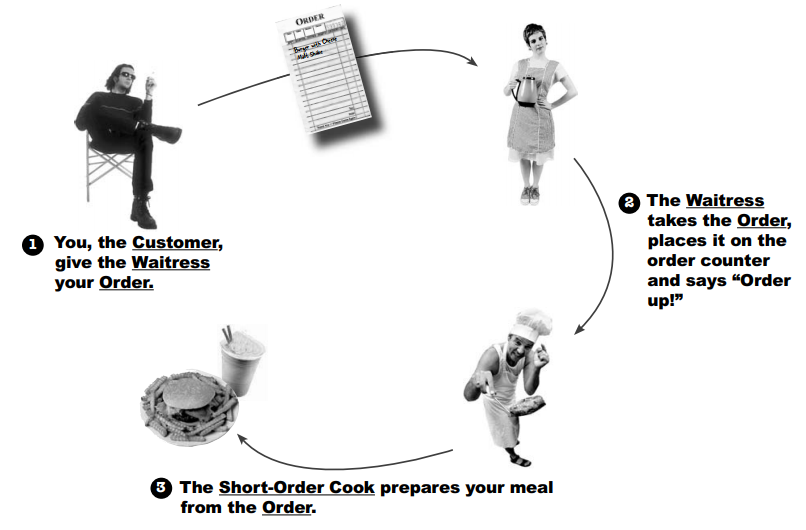

一个快餐厅:

客户给服务员订单, 服务员把订单放到柜台并说: "有新订单了", 然后厨师按照订单准备饭菜.

让我们仔细分析一下它们是怎么交互的:

客户来了, 说我想要汉堡, 奶酪....就是创建了一个订单 (createOrder()).

订单上面写着客户想要的饭菜.

服务员取得订单 takeOrder(), 把订单拿到柜台喊道: "有新订单了" (调用orderUp())

厨师按照订单的指示把饭菜做好 (orderUp()里面的动作).

分析一下这个例子的角色和职责:

订单里封装了做饭菜的请求. 可以把订单想象成一个对象, 这个对象就像是对做饭这个动作的请求. 并且它可以来回传递. 订单实现了一个只有orderUp()方法的接口, 这个方法里面封装了做饭的操作流程. 订单同时对动作实施者的引用(厨师). 因为都封装了, 所以服务员不知道订单里面有啥也不知道厨师是谁. 服务员只传递订单, 并调用orderUp().
所以, 服务员的工作就是传递订单并且调用orderUp(). 服务员的取订单takeOrder()方法会传进来不同的参数(不同客户的不同订单), 但是这不是问题, 因为她知道所有的订单都支持orderUp()方法.
厨师知道如何把饭做好. 一旦服务员调用了orderUp(), 厨师就接管了整个工作把饭菜做好. 但是服务员和厨师是解耦的: 服务员只有订单, 订单里封装着饭菜, 服务员只是调用订单上的一个方法而已. 同样的, 厨师只是从订单上收到指令, 他从来不和服务员直接接触.

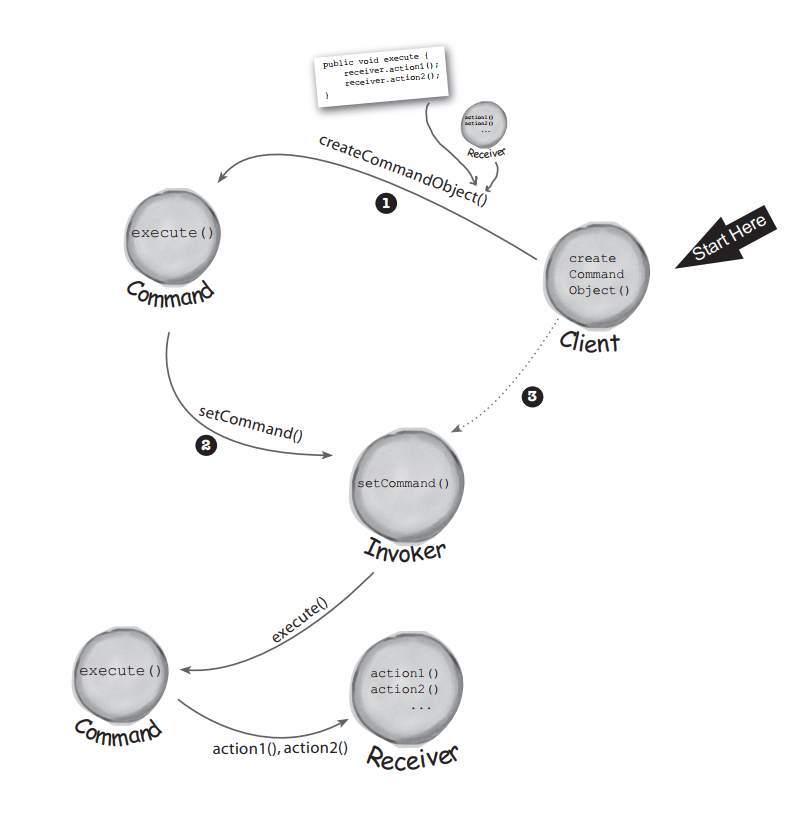

项目设计图

回到我们的需求, 参考快餐店的例子, 使用命令模式做一下设计:

客户Client创建了一个命令(Command)对象. 相当于客人拿起了一个订单(点菜)准备开始点菜, 我在琢磨遥控器的槽需要插哪些家用电器. 命令对象和接收者是绑定在一起的. 相当于菜单和厨师, 遥控器的插槽和目标家用电器.

命令对象只有一个方法execute(), 里面封装了调用接收者实际控制操作的动作. 相当于饭店订单的orderUp().

客户调用setCommand()方法. 相当于客户想好点什么菜了, 就写在订单上面了. 我也想好遥控器要控制哪些家电了, 列好清单了.

调用者拿着已经setCommand的命令对象, 在未来某个时间点调用命令对象上面的execute()方法. 相当于服务员拿起订单走到柜台前, 大喊一声: "有订单来了, 开始做菜吧". 相当于我把遥控器和设备的接口连接上了, 准备开始控制.

最后接收者执行动作. 相当于厨师做饭. 家用电器使用自己独有的控制方法进行动作.

这里面:

客户 --- 饭店客人, 我

命令 --- 订单, 插槽

调用者 --- 服务员, 遥控器

setCommand()设置命令 --- takeOrder() 取订单, 插上需要控制的电器

execute() 执行 --- orderUp() 告诉柜台做饭, 按按钮

接收者 --- 厨师, 家电

代码实施

所有命令对象需要实现的接口:

namespace CommandPattern.Abstractions
{
    public interface ICommand
    {
        void Execute();
    }
}

一盏灯:

using System;

namespace CommandPattern.Devices
{
    public class Light
    {
        public void On()
        {
            Console.WriteLine("Light is on");
        }

        public void Off()
        {
            Console.WriteLine("Light is off");
        }
    }
}

控制灯打开的命令:

using CommandPattern.Abstractions;
using CommandPattern.Devices;

namespace CommandPattern.Commands
{
    public class LightOnCommand : ICommand
    {
        private readonly Light light;

        public LightOnCommand(Light light)
        {
            this.light = light;
        }

        public void Execute()
        {
            this.light.On();
        }
    }
}

车库门:

using System;

namespace CommandPattern.Devices
{
    public class GarageDoor
    {
        public void Up()
        {
            Console.WriteLine("GarageDoor is opened.");
        }

        public void Down()
        {
            Console.WriteLine("GarageDoor is closed.");
        }
    }
}

收起车库门命令:

using CommandPattern.Abstractions;
using CommandPattern.Devices;

namespace CommandPattern.Commands
{
    public class GarageDoorOpen : ICommand
    {
        private readonly GarageDoor garageDoor;

        public GarageDoorOpen(GarageDoor garageDoor)
        {
            this.garageDoor = garageDoor;
        }

        public void Execute()
        {
            garageDoor.Up();
        }
    }
}

简易的遥控器:

using CommandPattern.Abstractions;

namespace CommandPattern.RemoteControls
{
    public class SimpleRemoteControl
    {
        public ICommand Slot { get; set; }
public void ButtonWasPressed()
        {
            Slot.Execute();
        }
    }
}

运行测试:

using System;
using CommandPattern.Commands;
using CommandPattern.Devices;
using CommandPattern.RemoteControls;

namespace CommandPattern
{
    class Program
    {
        static void Main(string[] args)
        {
            var remote = new SimpleRemoteControl();
            var light = new Light();
            var lightOn = new LightOnCommand(light);

            remote.Slot = lightOn;
            remote.ButtonWasPressed();

            var garageDoor = new GarageDoor();
            var garageDoorOpen = new GarageDoorOpenCommand(garageDoor);

            remote.Slot = garageDoorOpen;
            remote.ButtonWasPressed();
        }
    }
}

命令模式定义

命令模式把请求封装成一个对象, 从而可以使用不同的请求对其它对象进行参数化, 对请求排队, 记录请求的历史, 并支持取消操作.

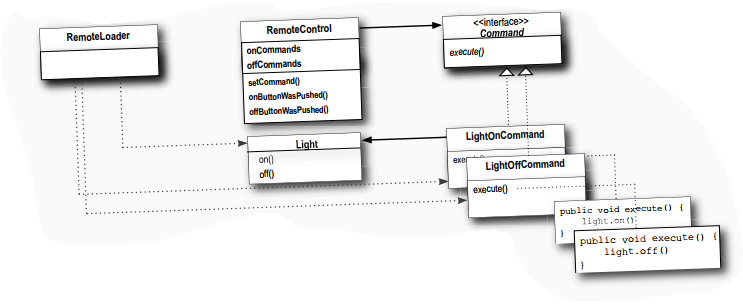

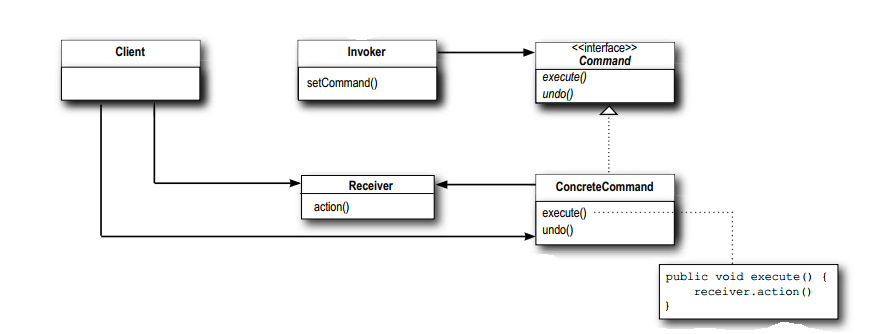

类图:

效果图:

全功能代码的实施

遥控器:

using System.Text;
using CommandPattern.Abstractions;
using CommandPattern.Commands;

namespace CommandPattern.RemoteControls
{
    public class RemoteControl
    {
        private ICommand[] onCommands;
        private ICommand[] offCommands;

        public RemoteControl()
        {
            onCommands = new ICommand[7];
            offCommands = new ICommand[7];

            var noCommand = new NoCommand();
            for (int i = 0; i < 7; i++)
            {
                onCommands[i] = noCommand;
                offCommands[i] = noCommand;
            }
        }

        public void SetCommand(int slot, ICommand onCommand, ICommand offCommand)
        {
            onCommands[slot] = onCommand;
            offCommands[slot] = offCommand;
        }

        public void OnButtonWasPressed(int slot)
        {
            onCommands[slot].Execute();
        }
        public void OffButtonWasPressed(int slot)
        {
            offCommands[slot].Execute();
        }

        public override string ToString()
        {
            var sb = new StringBuilder("\n------------Remote Control-----------\n");
            for(int i =0; i< onCommands.Length; i++){
                sb.Append($"[slot{i}] {onCommands[i].GetType()}\t{offCommands[i].GetType()} \n");
            }
            return sb.ToString();
        }
    }
}

这里面有一个NoCommand, 它是一个空的类, 只是为了初始化command 以便以后不用判断是否为null.

关灯:

using CommandPattern.Abstractions;
using CommandPattern.Devices;

namespace CommandPattern.Commands
{
    public class LightOffCommand: ICommand
    {
        private readonly Light light;

        public LightOffCommand(Light light)
        {
            this.light = light;
        }

        public void Execute()
        {
            light.Off();
        }
    }
}

下面试一个有点挑战性的, 音响:

namespace CommandPattern.Devices
{
    public class Stereo
    {
        public void On()
        {
            System.Console.WriteLine("Stereo is on.");
        }

        public void Off()
        {
            System.Console.WriteLine("Stereo is off.");
        }

        public void SetCD()
        {
            System.Console.WriteLine("Stereo is set for CD input.");
        }

        public void SetVolume(int volume)
        {
            System.Console.WriteLine($"Stereo's volume is set to {volume}");
        }
    }
}

音响打开命令:

using CommandPattern.Abstractions;

namespace CommandPattern.Devices
{
    public class StereoOnWithCDCommand : ICommand
    {
        private readonly Stereo stereo;

        public StereoOnWithCDCommand(Stereo stereo)
        {
            this.stereo = stereo;
        }

        public void Execute()
        {
            stereo.On();
            stereo.SetCD();
            stereo.SetVolume(10);
        }
    }
}

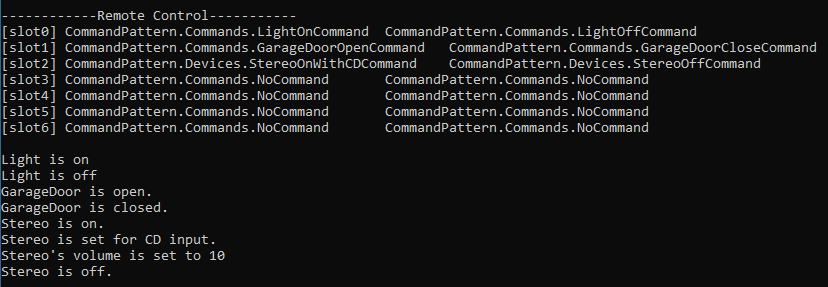

测试运行:

using System;
using CommandPattern.Commands;
using CommandPattern.Devices;
using CommandPattern.RemoteControls;

namespace CommandPattern
{
    class Program
    {
        static void Main(string[] args)
        {
            var remote = new RemoteControl();
            var light = new Light();
            var lightOn = new LightOnCommand(light);
            var lightOff = new LightOffCommand(light);
            var garageDoor = new GarageDoor();
            var garageDoorOpen = new GarageDoorOpenCommand(garageDoor);
            var garageDoorClose = new GarageDoorCloseCommand(garageDoor);
            var stereo = new Stereo();
            var stereoOnWithCD = new StereoOnWithCDCommand(stereo);
            var stereoOff = new StereoOffCommand(stereo);

            remote.SetCommand(0, lightOn, lightOff);
            remote.SetCommand(1, garageDoorOpen, garageDoorClose);
            remote.SetCommand(2, stereoOnWithCD, stereoOff);

            System.Console.WriteLine(remote);

            remote.OnButtonWasPressed(0);
            remote.OffButtonWasPressed(0);
            remote.OnButtonWasPressed(1);
            remote.OffButtonWasPressed(1);
            remote.OnButtonWasPressed(2);
            remote.OffButtonWasPressed(2);
        }
    }
}

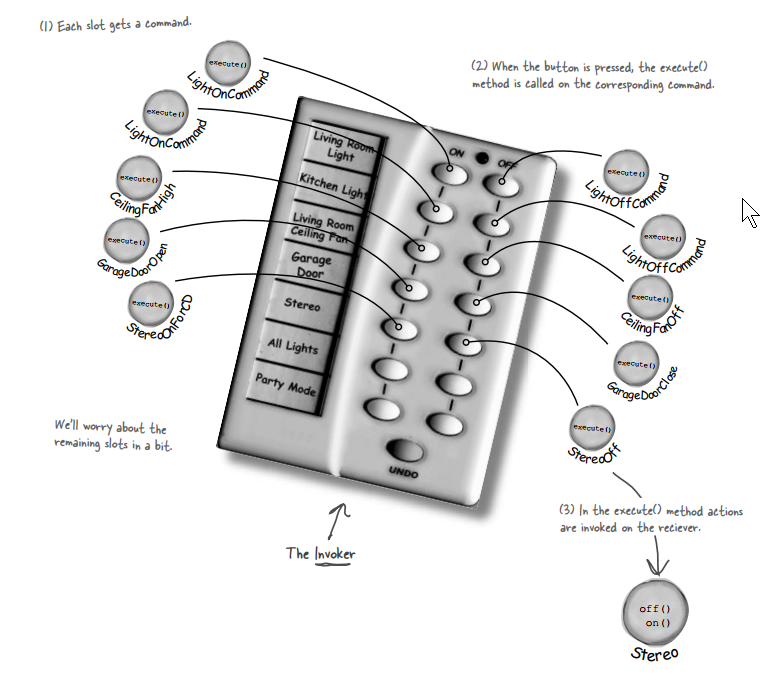

该需求的设计图:

还有一个问题...取消按钮呢?

实现取消按钮

1. 可以在ICommand接口里面添加一个undo()方法, 然后在里面执行上一次动作相反的动作即可:

namespace CommandPattern.Abstractions
{
    public interface ICommand
    {
        void Execute();
        void Undo();
    }
}

例如开灯:

using CommandPattern.Abstractions;
using CommandPattern.Devices;

namespace CommandPattern.Commands
{
    public class LightOnCommand : ICommand
    {
        private readonly Light light;

        public LightOnCommand(Light light)
        {
            this.light = light;
        }

        public void Execute()
        {
            light.On();
        }

        public void Undo()
        {
            light.Off();
        }
    }
}

遥控器:

using System.Text;
using CommandPattern.Abstractions;
using CommandPattern.Commands;

namespace CommandPattern.RemoteControls
{
    public class RemoteControlWithUndo
    {
        private ICommand[] onCommands;
        private ICommand[] offCommands;
        private ICommand undoCommand;

        public RemoteControlWithUndo()
        {
            onCommands = new ICommand[7];
            offCommands = new ICommand[7];

            var noCommand = new NoCommand();
            for (int i = 0; i < 7; i++)
            {
                onCommands[i] = noCommand;
                offCommands[i] = noCommand;
            }
            undoCommand = noCommand;
        }

        public void SetCommand(int slot, ICommand onCommand, ICommand offCommand)
        {
            onCommands[slot] = onCommand;
            offCommands[slot] = offCommand;
        }

        public void OnButtonWasPressed(int slot)
        {
            onCommands[slot].Execute();
            undoCommand = onCommands[slot];
        }

        public void OffButtonWasPressed(int slot)
        {
            offCommands[slot].Execute();
            undoCommand = offCommands[slot];
        }

        public void UndoButtonWasPressed()
        {
            undoCommand.Undo();
        }

        public override string ToString()
        {
            var sb = new StringBuilder("\n------------Remote Control-----------\n");
            for(int i =0; i< onCommands.Length; i++){
                sb.Append($"[slot{i}] {onCommands[i].GetType()}\t{offCommands[i].GetType()} \n");
            }
            return sb.ToString();
        }
    }
}

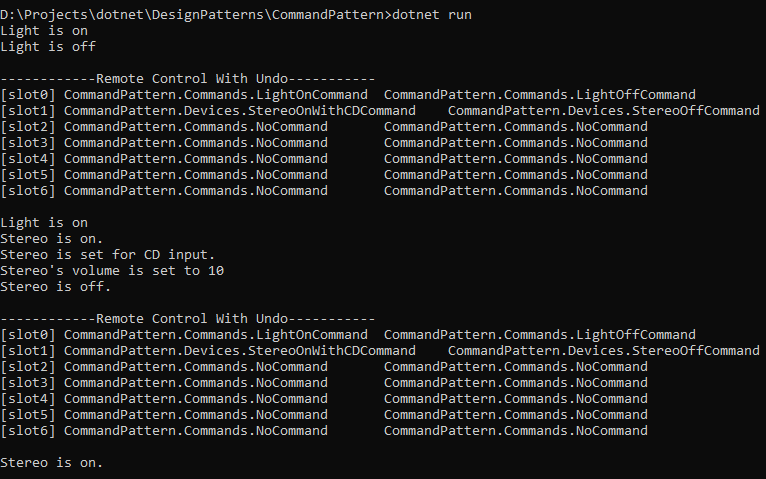

测试一下:

using System;
using CommandPattern.Commands;
using CommandPattern.Devices;
using CommandPattern.RemoteControls;

namespace CommandPattern
{
    class Program
    {
        static void Main(string[] args)
        {
            var remote = new RemoteControl();
            var light = new Light();
            var lightOn = new LightOnCommand(light);
            var lightOff = new LightOffCommand(light);
            var stereo = new Stereo();
            var stereoOnWithCD = new StereoOnWithCDCommand(stereo);
            var stereoOff = new StereoOffCommand(stereo);

            remote.SetCommand(0, lightOn, lightOff);
            remote.SetCommand(1, stereoOnWithCD, stereoOff);

            System.Console.WriteLine(remote);

            remote.OnButtonWasPressed(0);
            remote.OffButtonWasPressed(0);
            remote.OnButtonWasPressed(1);
            remote.OffButtonWasPressed(1);
        }
    }
}

基本是OK的, 但是有点小问题, 音响的开关状态倒是取消了, 但是它的音量(也包括播放介质, 不过这个我就不去实现了)并没有恢复.

下面就来处理一下这个问题.

修改Stereo:

namespace CommandPattern.Devices
{
    public class Stereo
    {

        public Stereo()
        {
            Volume = 5;
        }

        public void On()
        {
            System.Console.WriteLine("Stereo is on.");
        }

        public void Off()
        {
            System.Console.WriteLine("Stereo is off.");
        }

        public void SetCD()
        {
            System.Console.WriteLine("Stereo is set for CD input.");
        }

        private int volume;
        public int Volume
        {
            get { return volume; }
            set
            {
                volume = value;
                System.Console.WriteLine($"Stereo's volume is set to {volume}");
            }
        }

    }
}

命令:

using CommandPattern.Abstractions;

namespace CommandPattern.Devices
{
    public class StereoOnWithCDCommand : ICommand
    {
        private int previousVolume;

        private readonly Stereo stereo;
public StereoOnWithCDCommand(Stereo stereo)
        {
            this.stereo = stereo;
　　　　　　　previousVolume = stereo.Volume;
        }

        public void Execute()
        {
            stereo.On();
            stereo.SetCD();
            stereo.Volume = 10;
        }

        public void Undo()
        {
            stereo.Volume = previousVolume;
            stereo.SetCD();
            stereo.Off();
        }
    }
}

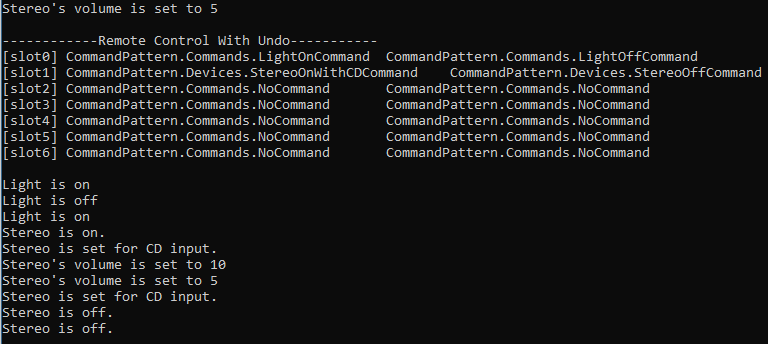

运行:

需求变更----一个按钮控制多个设备的多个动作

Party Mode (聚会模式):

思路是创建一种命令, 它可以执行多个其它命令

MacroCommand:

using CommandPattern.Abstractions;

namespace CommandPattern.Commands
{
    public class MacroCommand : ICommand
    {
        private ICommand[] commands;

        public MacroCommand(ICommand[] commands)
        {
            this.commands = commands;
        }

        public void Execute()
        {
            for (int i = 0; i < commands.Length; i++)
            {
                commands[i].Execute();
            }
        }

        public void Undo()
        {
            for (int i = 0; i < commands.Length; i++)
            {
                commands[i].Undo();
            }
        }
    }
}

使用这个MacroCommand:

using System;
using CommandPattern.Abstractions;
using CommandPattern.Commands;
using CommandPattern.Devices;
using CommandPattern.RemoteControls;

namespace CommandPattern
{
    class Program
    {
        static void Main(string[] args)
        {
            var light = new Light();
            var lightOn = new LightOnCommand(light);
            var lightOff = new LightOffCommand(light);
            var garageDoor = new GarageDoor();
            var garageDoorOpen = new GarageDoorOpenCommand(garageDoor);
            var garageDoorClose = new GarageDoorCloseCommand(garageDoor);
            var stereo = new Stereo();
            var stereoOnWithCD = new StereoOnWithCDCommand(stereo);
            var stereoOff = new StereoOffCommand(stereo);

            var macroOnCommand = new MacroCommand(new ICommand[] { lightOn, garageDoorOpen, stereoOnWithCD });
            var macroOffCommand = new MacroCommand(new ICommand[] { lightOff, garageDoorClose, stereoOff });

            var remote = new RemoteControl();
            remote.SetCommand(0, macroOnCommand, macroOffCommand);

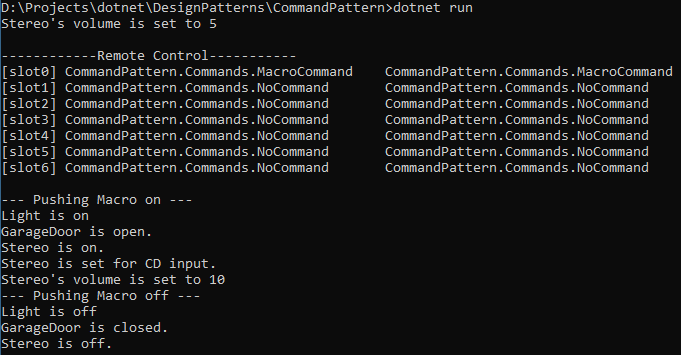

            System.Console.WriteLine(remote);

            System.Console.WriteLine("--- Pushing Macro on ---");
            remote.OnButtonWasPressed(0);
            System.Console.WriteLine("--- Pushing Macro off ---");
            remote.OffButtonWasPressed(0);
        }
    }
}

命令模式实际应用举例

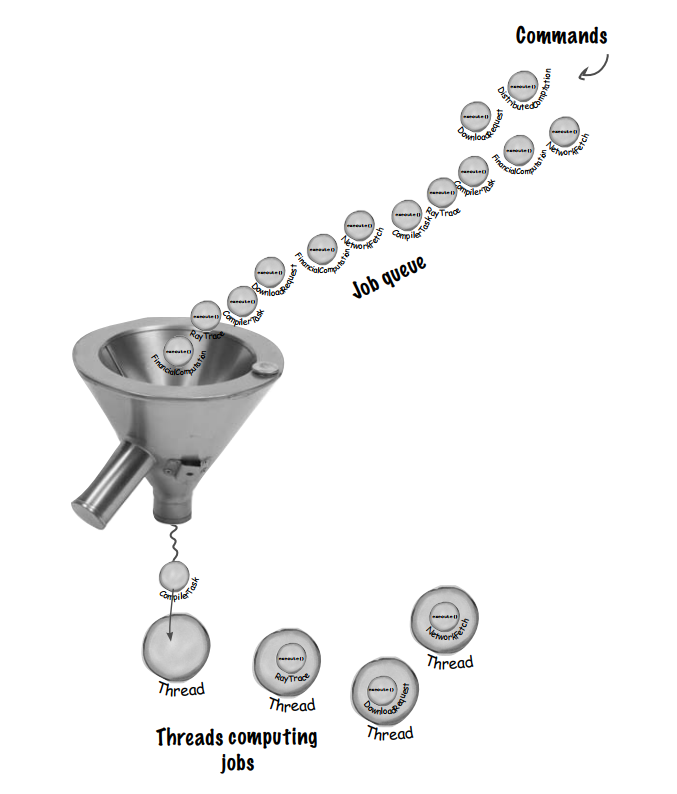

请求队列

这个工作队列是这样工作的: 你添加命令到队列的结尾, 在队列的另一端有几个线程. 线程这样工作: 它们从队列移除一个命令, 调用它的execute()方法, 然后等待调用结束, 然后丢弃这个命令再获取一个新的命令.

这样我们就可以把计算量限制到固定的线程数上面了. 工作队列和做工作的对象也是解耦的.

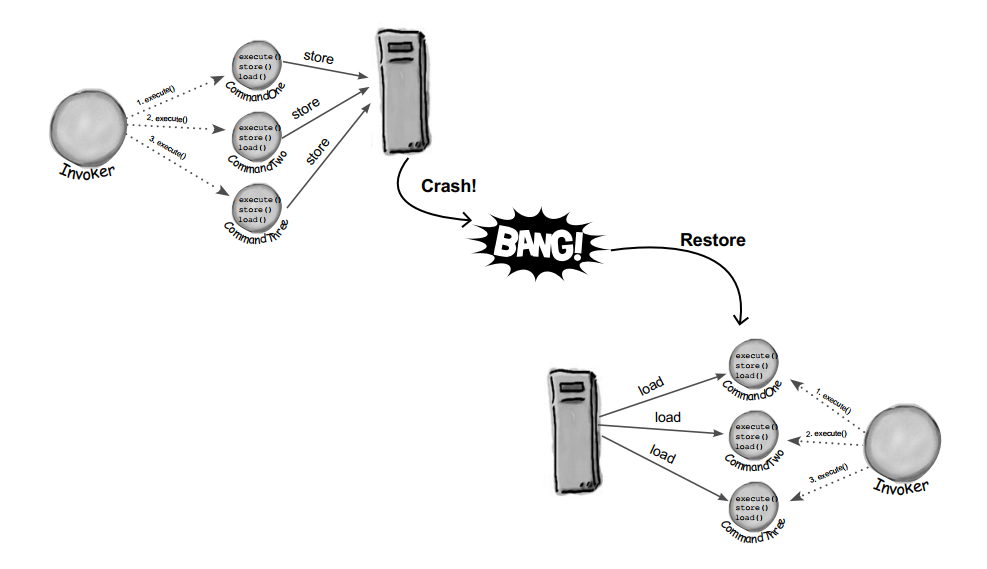

记录请求

这个例子就是使用命令模式记录请求动作的历史, 如果出问题了, 可以按照这个历史进行恢复.

其它

这个系列的代码我放在这里了: https://github.com/solenovex/Head-First-Design-Patterns-in-CSharp

下面是我的关于ASP.NET Core Web API相关技术的公众号--草根专栏:

微信关注我们

原文链接：https://yq.aliyun.com/articles/606870

转载内容版权归作者及来源网站所有！

低调大师中文资讯倾力打造互联网数据资讯、行业资源、电子商务、移动互联网、网络营销平台。持续更新报道IT业界、互联网、市场资讯、驱动更新,是最及时权威的产业资讯及硬件资讯报道平台。

Java Primitive type与References type

Java语言规格文档与JVM规格文档不一致... surprice Java是一种强类型语言，它语言规范中定义了Java的数据类型分为，基本数据类型和引用数据类型。基本数据类型(Primitive type)：4中整型，2种浮点类型，1种表示unicode编码的char类型和表示真知的boolean类型。引用数据类型(References type)：(class,array,interface)类型引用类型级别：(强，软，弱，虚)引用类型 difference 基本类型存储的是实际的值，对象引用类型存储的是对象的地址。 // 引入Lombok，运行这个例子可以看出引用类型与基本类型的差别。 @Data public class TypeDemo { private int a = 10; public static void main(String[] args) { TypeDemo demo = new TypeDemo(); TypeDemo demo1 = demo; demo1.setA(100); System.out.println(demo.getA()); i...

2018-04-13

701

CSS相关知识点

1、高和行高也可以撑开盒子，背景图不行。 2、文字若不设置行高，是包含文字的盒子的行高。 4、如果给了定位，但是没有给left，top等值，默认会腾出行内元素、padding的位置，有的时候我们可以使用这些特性，有的时候我们不熟悉的话可能产生bug。 5、较少功能使用较少代码（a代替ui>li>a） 6、如果盒子都是左对齐的话，最后一个盒子在右边的位置不够的话，会掉下来，如果第一个盒子A比第二个盒子B高，那么最后一个盒子C掉下来后跟第二个盒子B左对齐，而不是跟第一个盒子A左对齐。如果最后一个盒子C后面还有一个盒子D的话，D盒子的顶端跟C对齐。（下图 JD logo 是 A 盒子，搜索框是 B 盒子，周杰伦的歌是 C 盒子，我的购物车是 D 盒子。） 7、标准流中的文字不会被浮动的盒子盖住。所以一个大盒子中的小盒子要么都浮动要么都不浮动。 8、父盒子高度为0 ，子盒子如果是浮动的话不占位置，下面的标准流盒子将会跑到子盒子下面。或者使用了定位，父盒子高度为0，然后子绝父相，下面的标准流盒子依然会跑到子盒子下面。（这个可以做类似京东的侧边栏，如果侧边栏挡住了跑上来的标准...

2018-04-13

753

发表评论

资源下载

更多资源

Spring

Spring框架（Spring Framework）是由Rod Johnson于2002年提出的开源Java企业级应用框架，旨在通过使用JavaBean替代传统EJB实现方式降低企业级编程开发的复杂性。该框架基于简单性、可测试性和松耦合性设计理念，提供核心容器、应用上下文、数据访问集成等模块，支持整合Hibernate、Struts等第三方框架，其适用范围不仅限于服务器端开发，绝大多数Java应用均可从中受益。

Rocky Linux

Rocky Linux（中文名：洛基）是由Gregory Kurtzer于2020年12月发起的企业级Linux发行版，作为CentOS稳定版停止维护后与RHEL（Red Hat Enterprise Linux）完全兼容的开源替代方案，由社区拥有并管理，支持x86_64、aarch64等架构。其通过重新编译RHEL源代码提供长期稳定性，采用模块化包装和SELinux安全架构，默认包含GNOME桌面环境及XFS文件系统，支持十年生命周期更新。

Sublime Text

Sublime Text具有漂亮的用户界面和强大的功能，例如代码缩略图，Python的插件，代码段等。还可自定义键绑定，菜单和工具栏。Sublime Text 的主要功能包括：拼写检查，书签，完整的 Python API ， Goto 功能，即时项目切换，多选择，多窗口等等。Sublime Text 是一个跨平台的编辑器，同时支持Windows、Linux、Mac OS X等操作系统。

WebStorm

WebStorm 是jetbrains公司旗下一款JavaScript 开发工具。目前已经被广大中国JS开发者誉为“Web前端开发神器”、“最强大的HTML5编辑器”、“最智能的JavaScript IDE”等。与IntelliJ IDEA同源，继承了IntelliJ IDEA强大的JS部分的功能。
