基于 KubeSphere 的开源微服务开发平台 Pig 最佳实践

2022-11-01 632

作者：何昌涛，北京北大英华科技有限公司高级 Java 工程师，云原生爱好者。

前言

近年来，为了满足越来越复杂的业务需求，我们从传统单体架构系统升级为微服务架构，就是把一个大型应用程序分割成可以独立部署的小型服务，每个服务之间都是松耦合的，通过 RPC 或者是 Rest 协议来进行通信，可以按照业务领域来划分成独立的单元。但是微服务系统相对于以往的单体系统更为复杂，当业务增加时，服务也将越来越多，服务的频繁部署、监控将变得复杂起来，尤其在上了 K8s 以后会更加复杂。那么有没有一款全栈的容器云平台来帮我们解决这些问题哩？那当然是有的，下面我们一起来揭秘一下吧。

介绍

KubeSphere

KubeSphere 是在 Kubernetes 之上构建的开源容器平台，提供全栈的 IT 自动化运维的能力，简化企业的 DevOps 工作流。

Pig

Pig 是一个基于 Spring Boot 2.7、 Spring Cloud 2021 & Alibaba、 SAS OAuth2 的开源微服务开发平台，也是微服务最佳实践。在国内拥有大量拥护者，同时也有商业版本提供技术支持。

环境搭建

K8s 容器化环境一套，并部署完 KubeSphere v3.3.0 版本，启用 DevOps 插件。
GitLab 代码仓库管理开源系统一套。
Harbor 容器镜像开源系统一套。
SonarQube 开源自动代码审查工具一套。
一个更易于构建云原生应用的动态服务发现、配置管理和服务管理的 Nacos 开源平台一套（可选，Pig 已提供 Naocs 服务，即 Register 服务）。
高性能的 key-value 数据库 Redis（3.2 +）一套（Pig 需要）。
关系型开源数据库管理系统 MySQL 一套（Pig 需要）。
高性能对象存储 Minio 一套（Pig 中文件上传需要，可选）。或者阿里云、华为云、腾讯对象存储也可。

架构设计

KubeSphere 架构

KubeSphere 将前端与后端分开，实现了面向云原生的设计，后端的各个功能组件可通过 REST API 对接外部系统。KubeSphere 无底层的基础设施依赖，可以运行在任何 Kubernetes、私有云、公有云、VM 或物理环境（BM）之上。此外，它可以部署在任何 Kubernetes 发行版上。如下所示：

该图来自 KubeSphere 官网架构说明。

Pig 架构

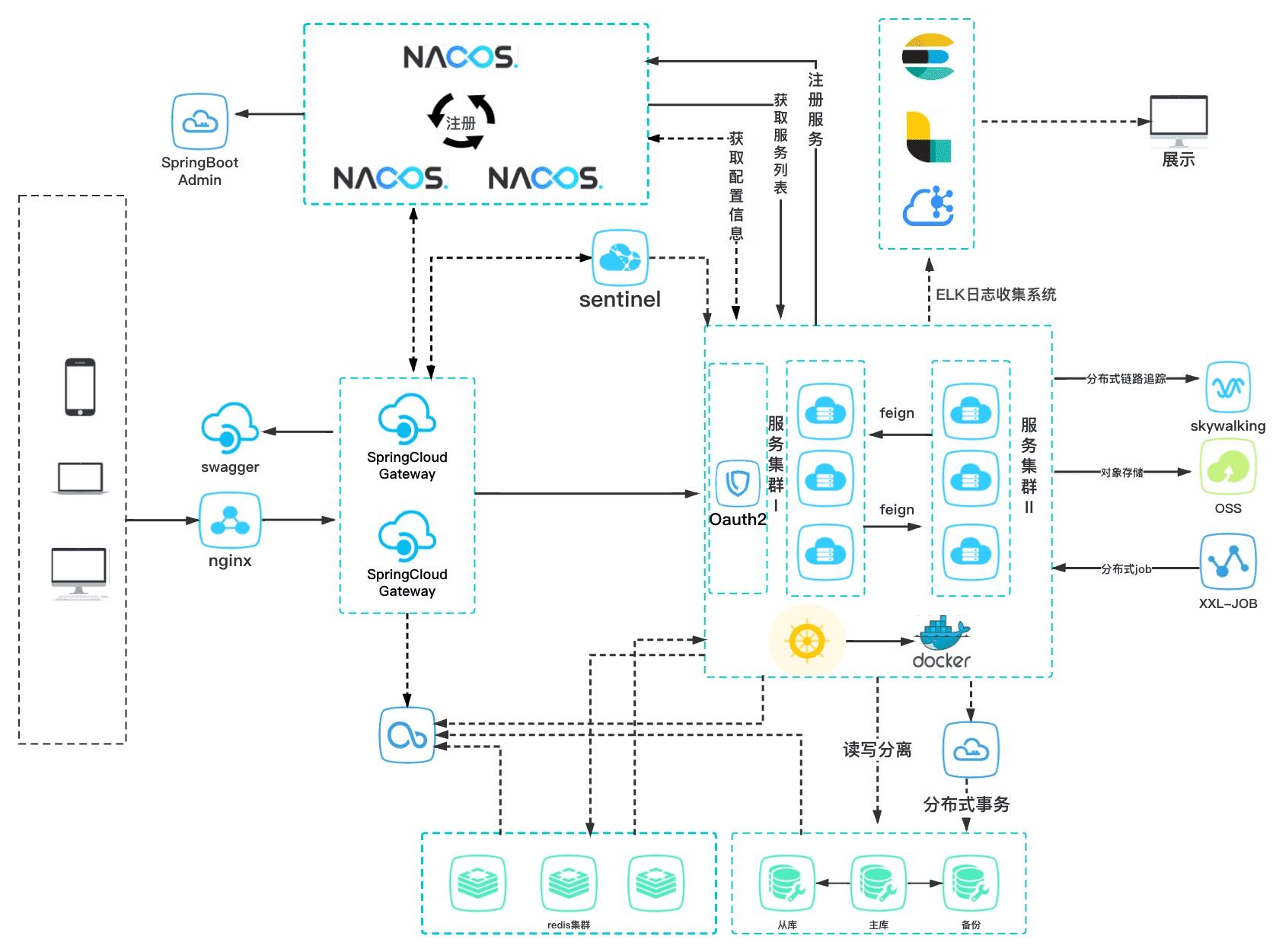

Pig 平台设计灵活可扩展、可移植、可应对高并发需求。同时兼顾本地化、私有云、公有云部署，支持 SaaS 模式应用。如下所示：

该图来自 Pig 白皮书中的基础架构图。

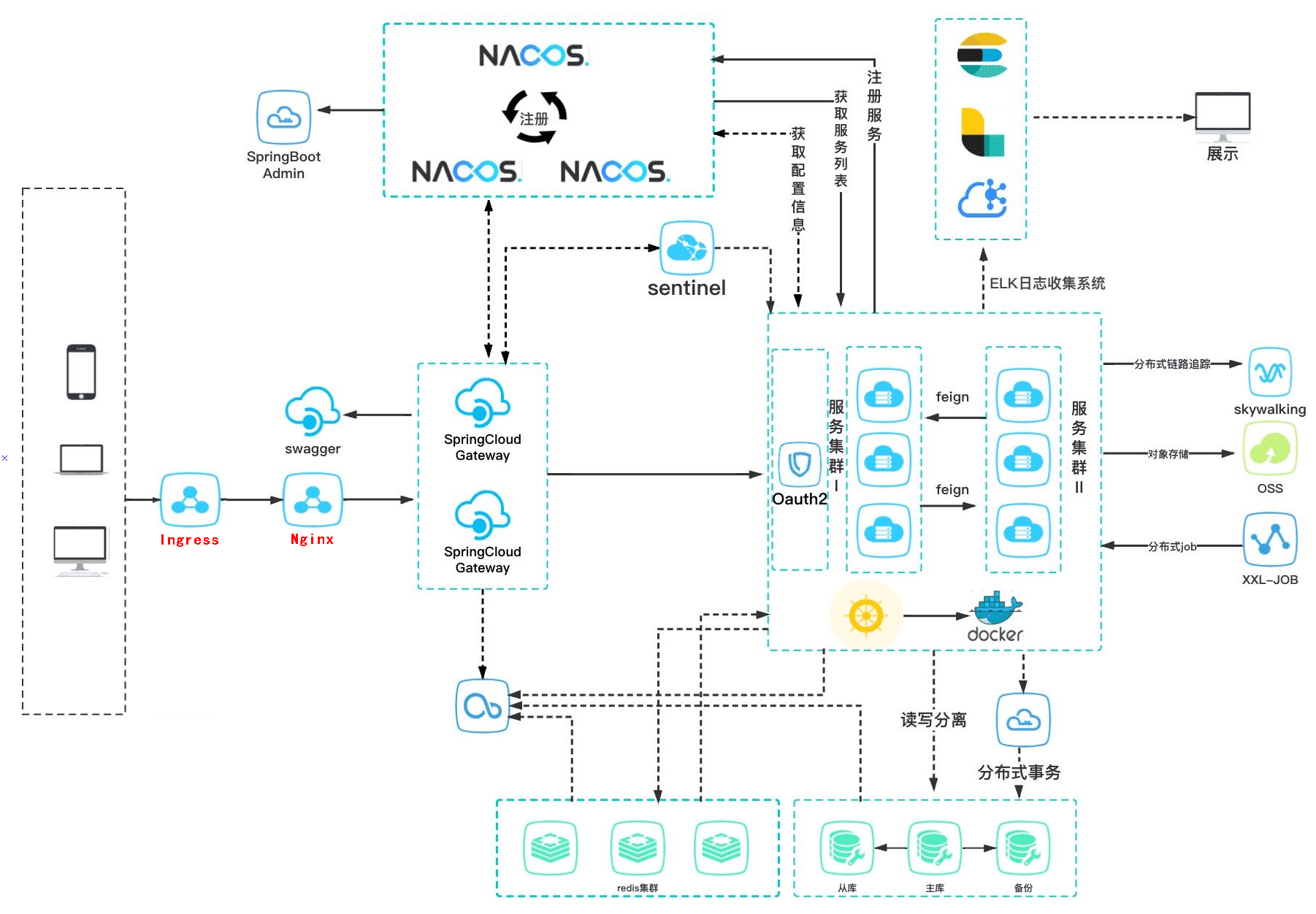

整体架构图

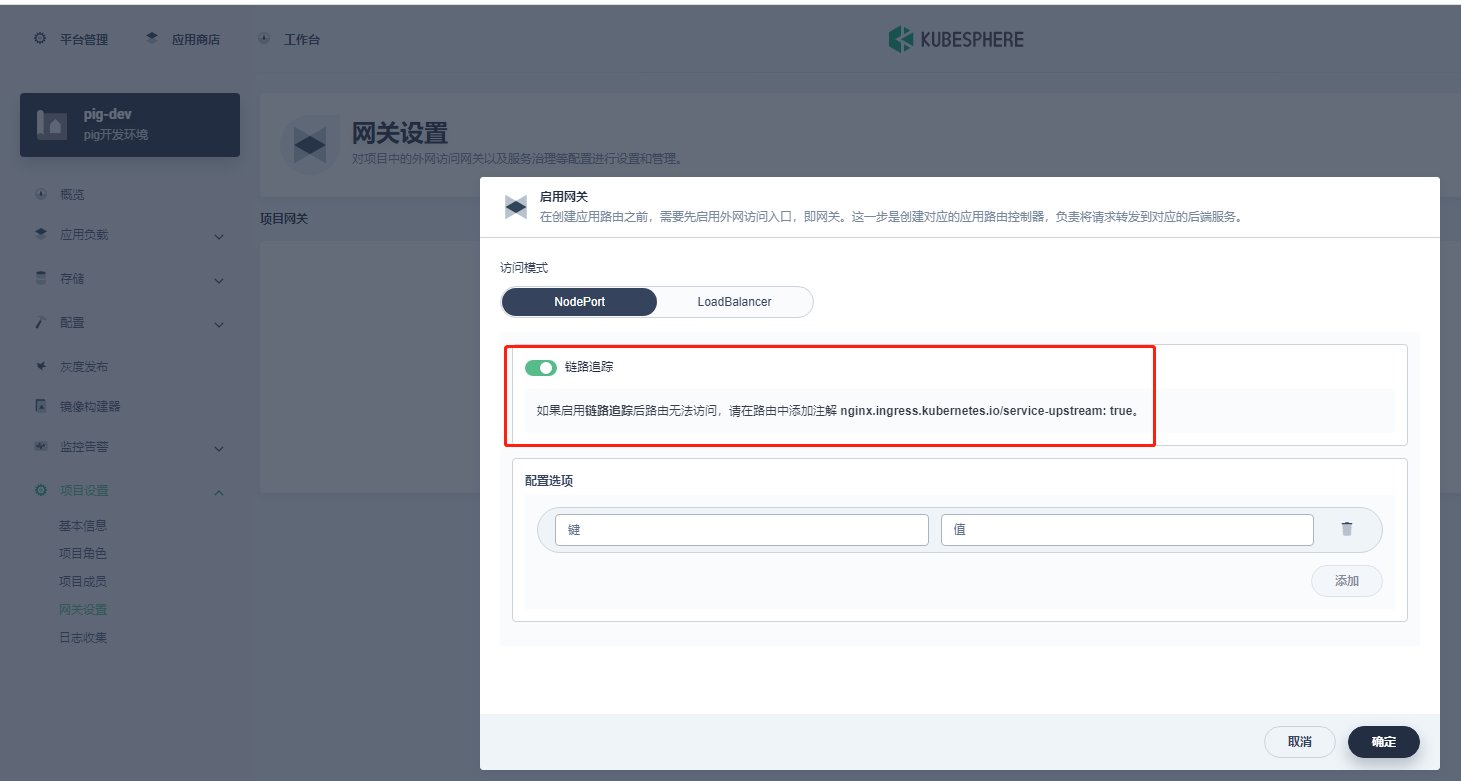

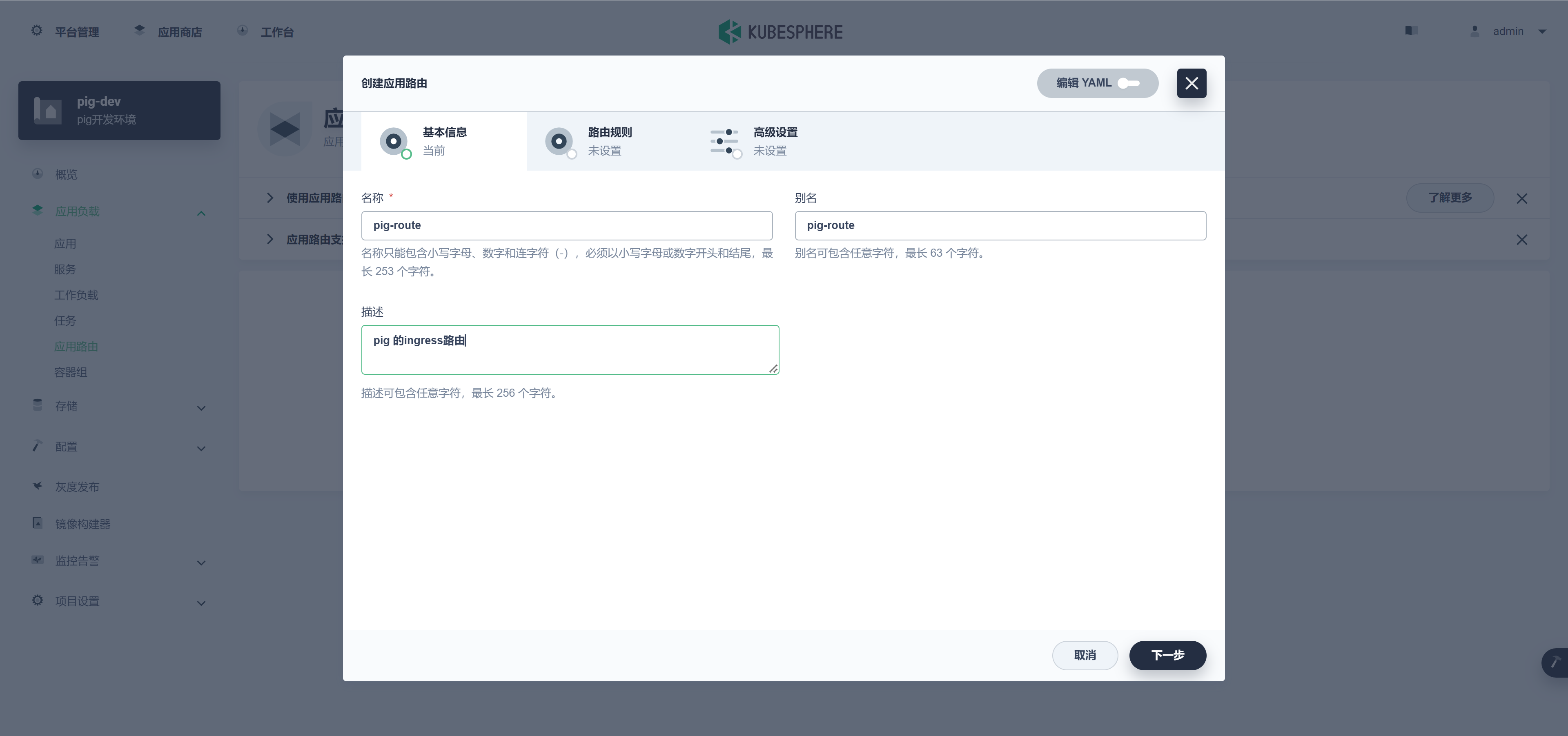

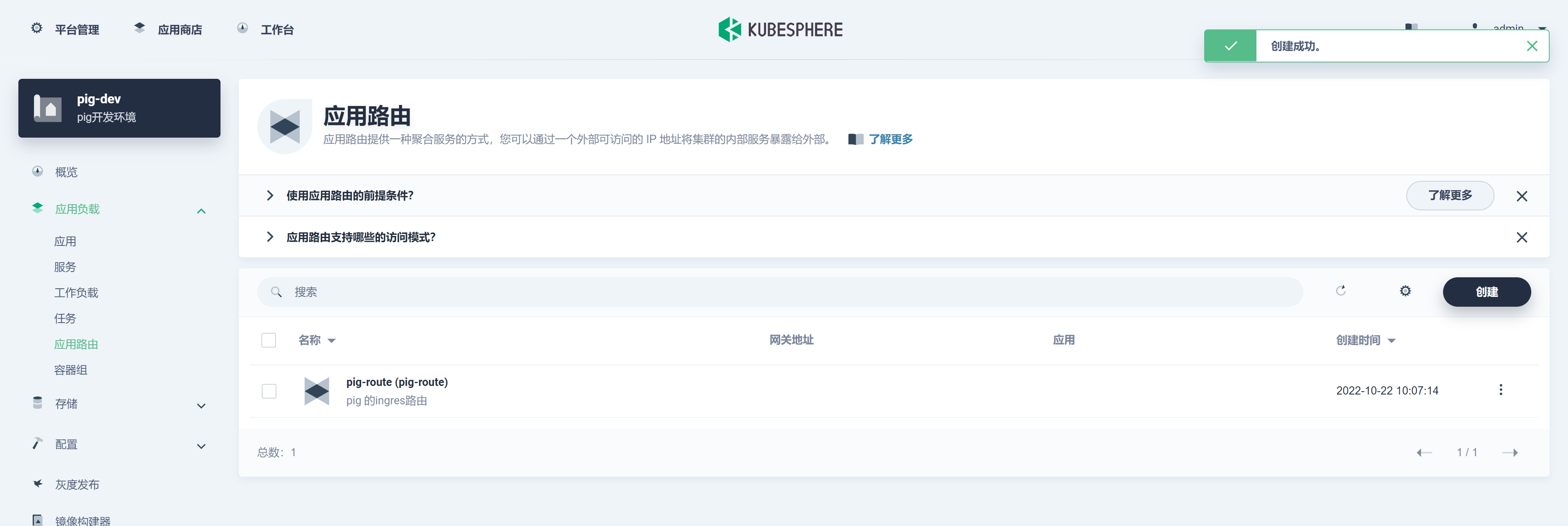

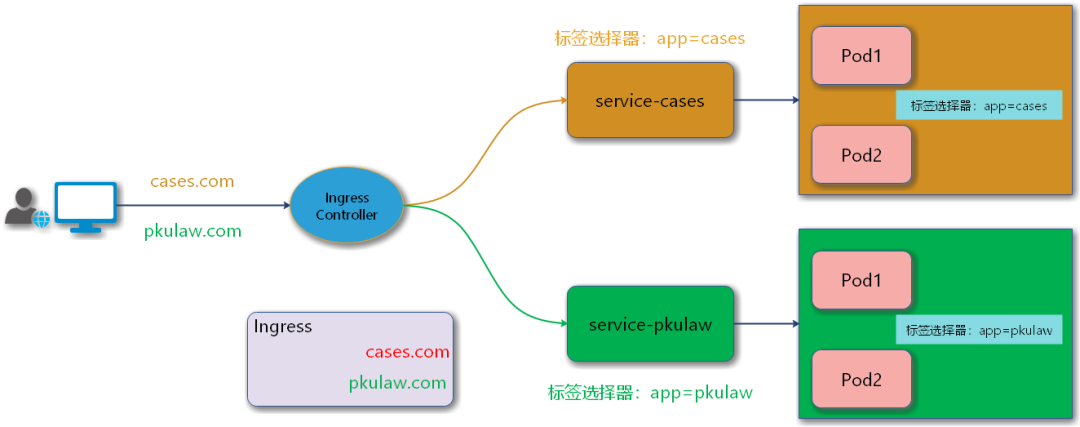

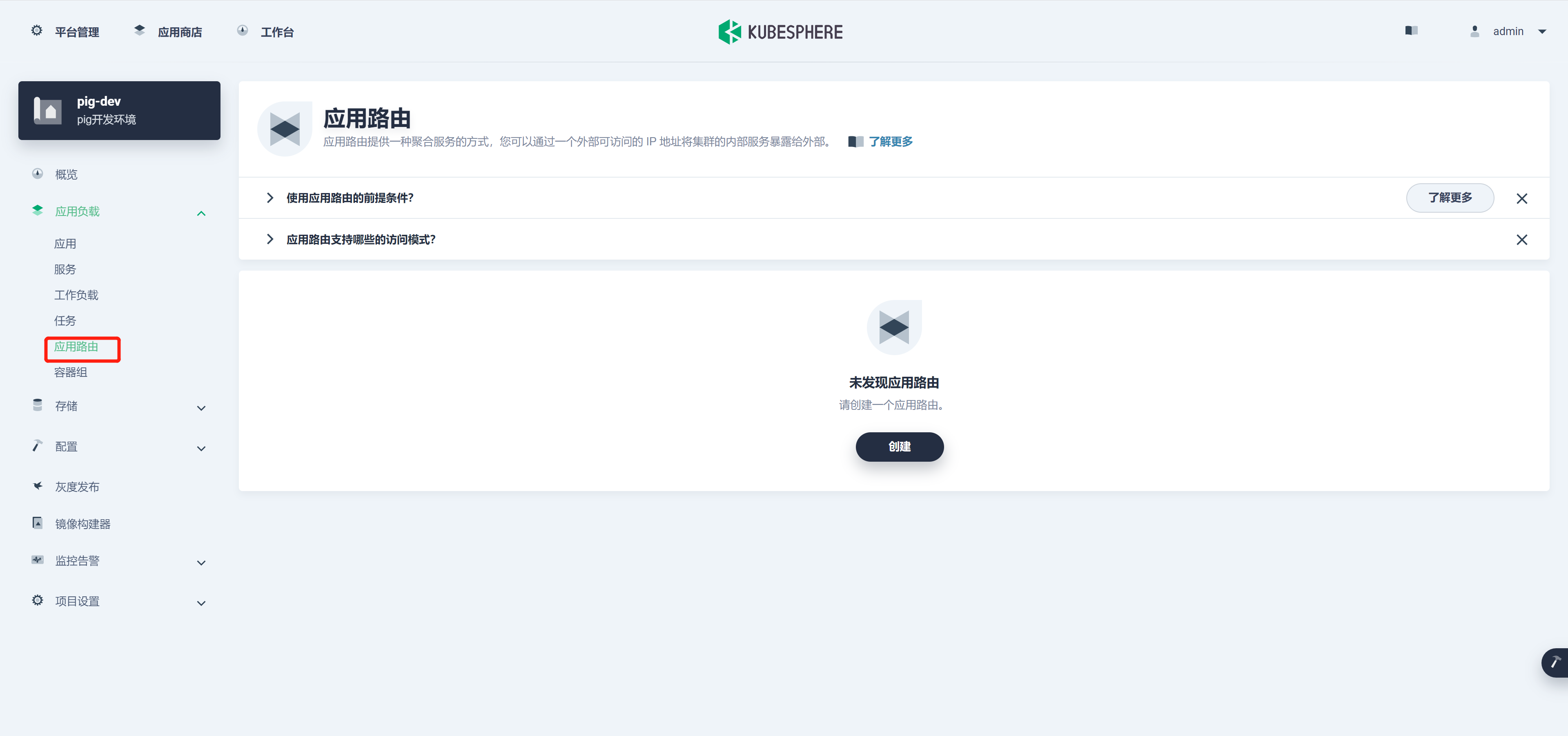

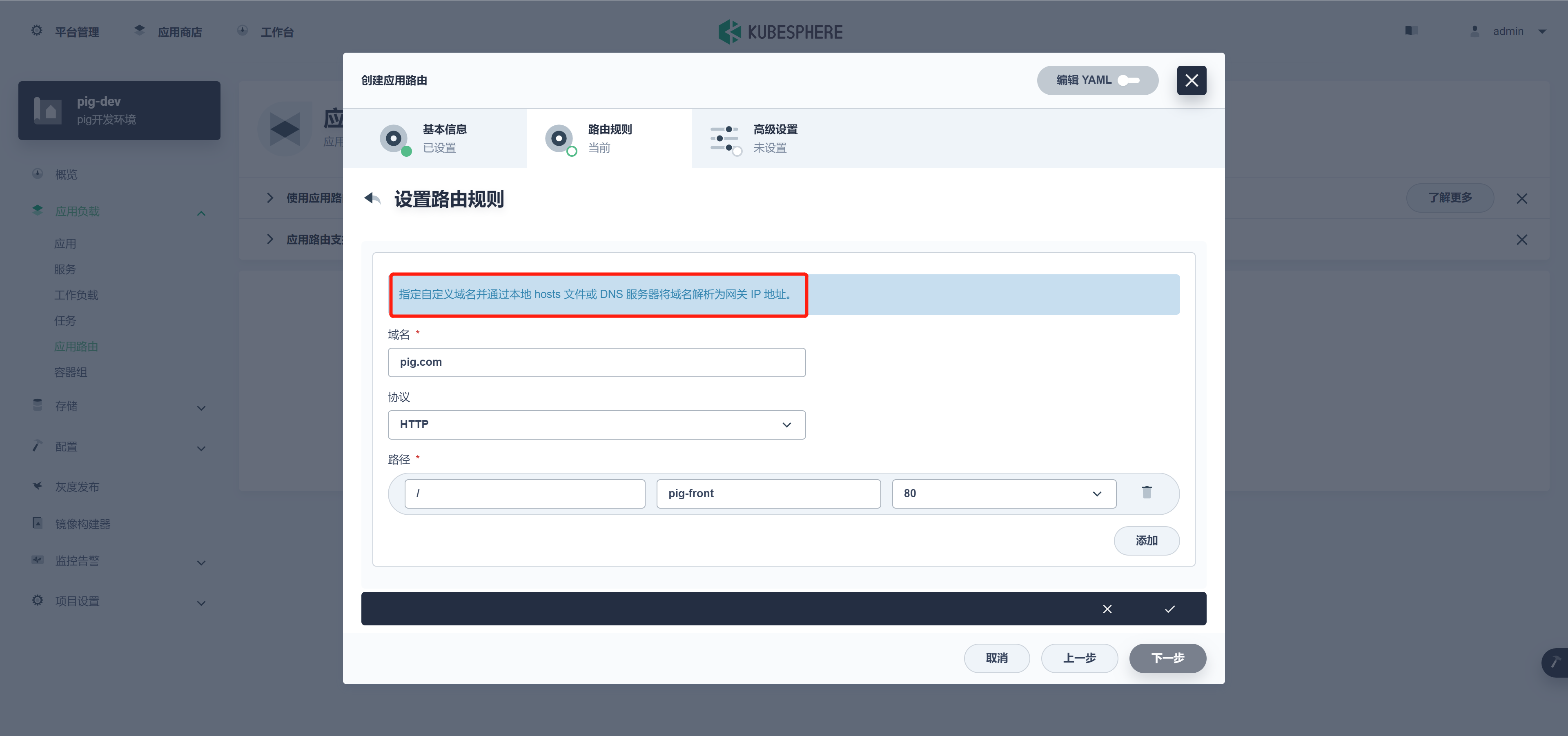

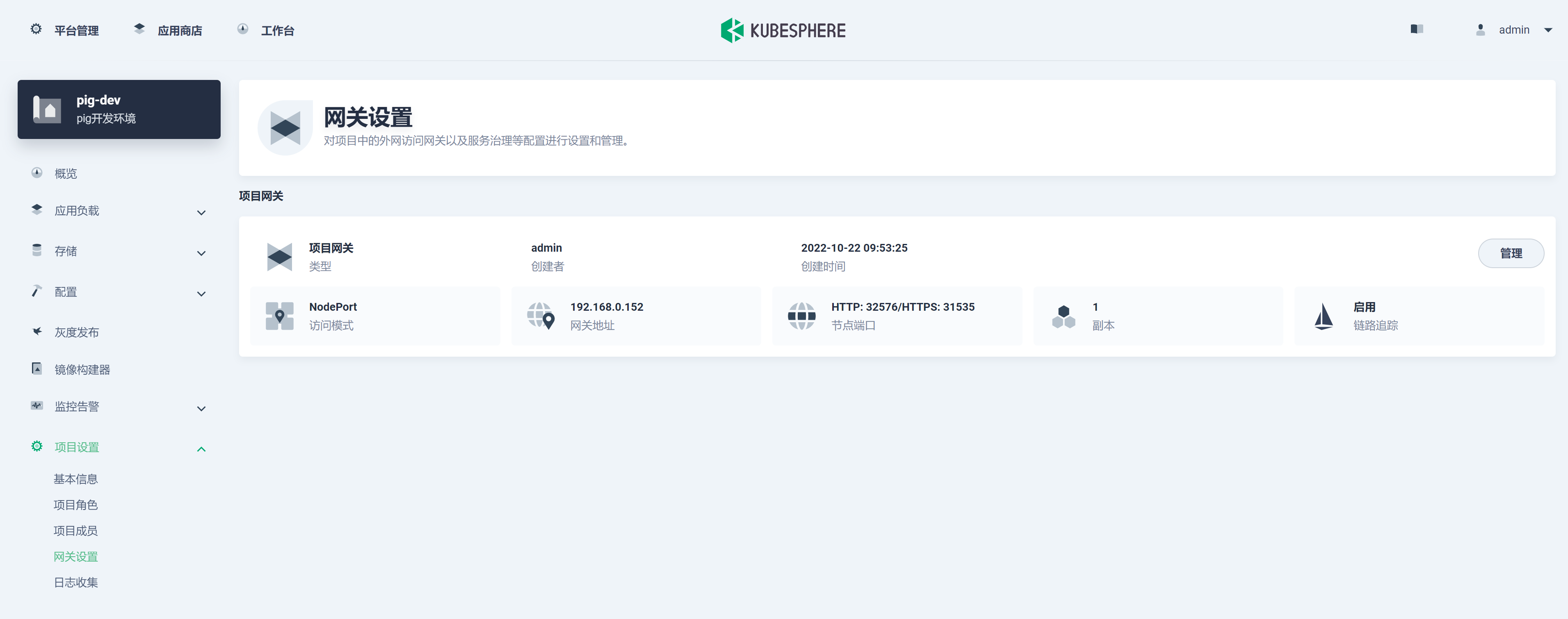

其实就是将原架构加上一层 Ingress, 在 KubeSphere 中对应的是应用路由（Ingress 路由规则）和项目网关（Ingress Controller）。如下所示：

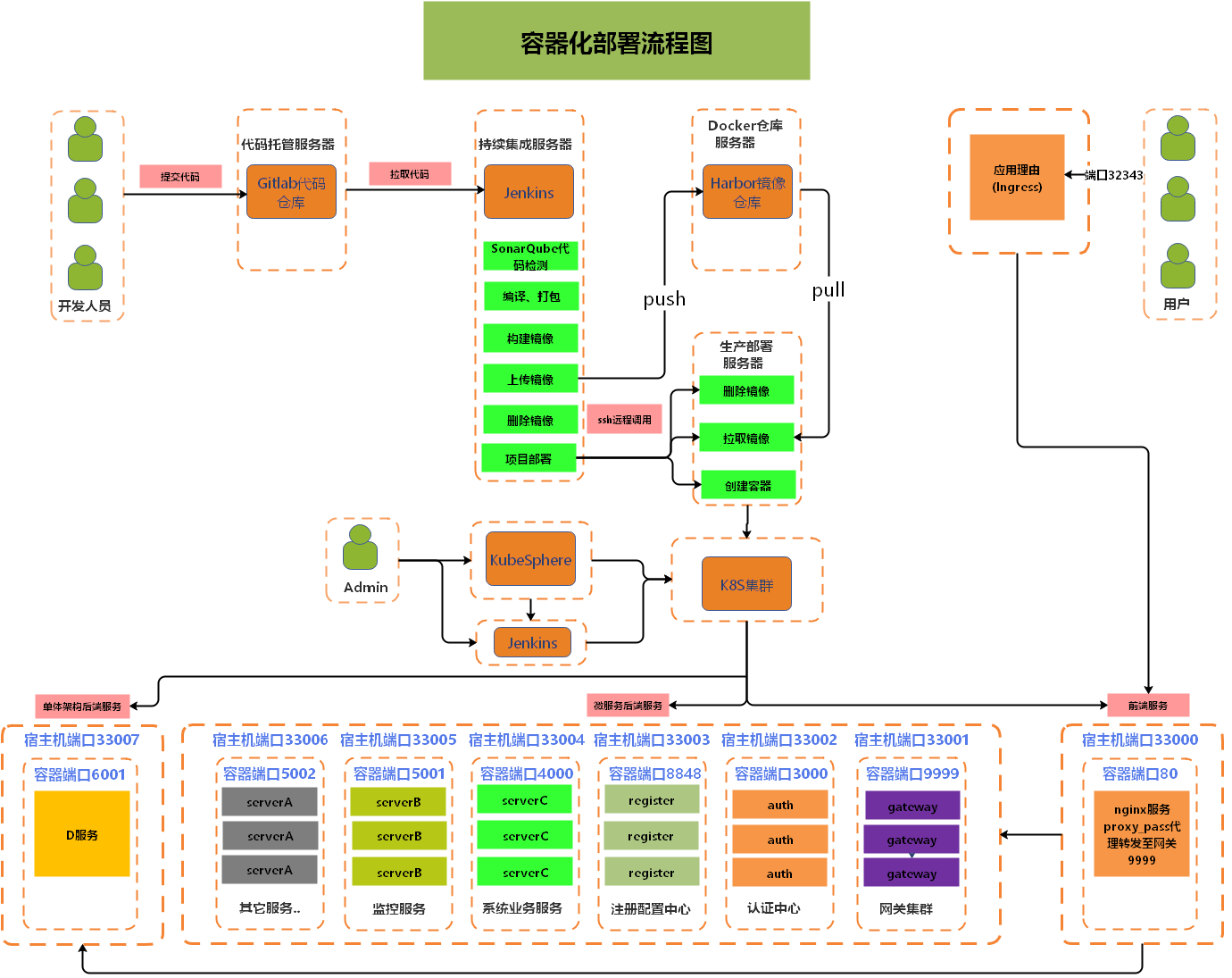

整体容器化部署流程图

运维人员可通过 KubeSphere 来管理服务，也可以利用 KubeSphere 中的 Jenkins 来发布制品。如下所示：

部署过程

分别创建两条流水线，一条用于构建 Pig 后端 Java 代码，另外一条用于构建基于 Vue 的 Pig-ui 前端代码。

创建企业空间

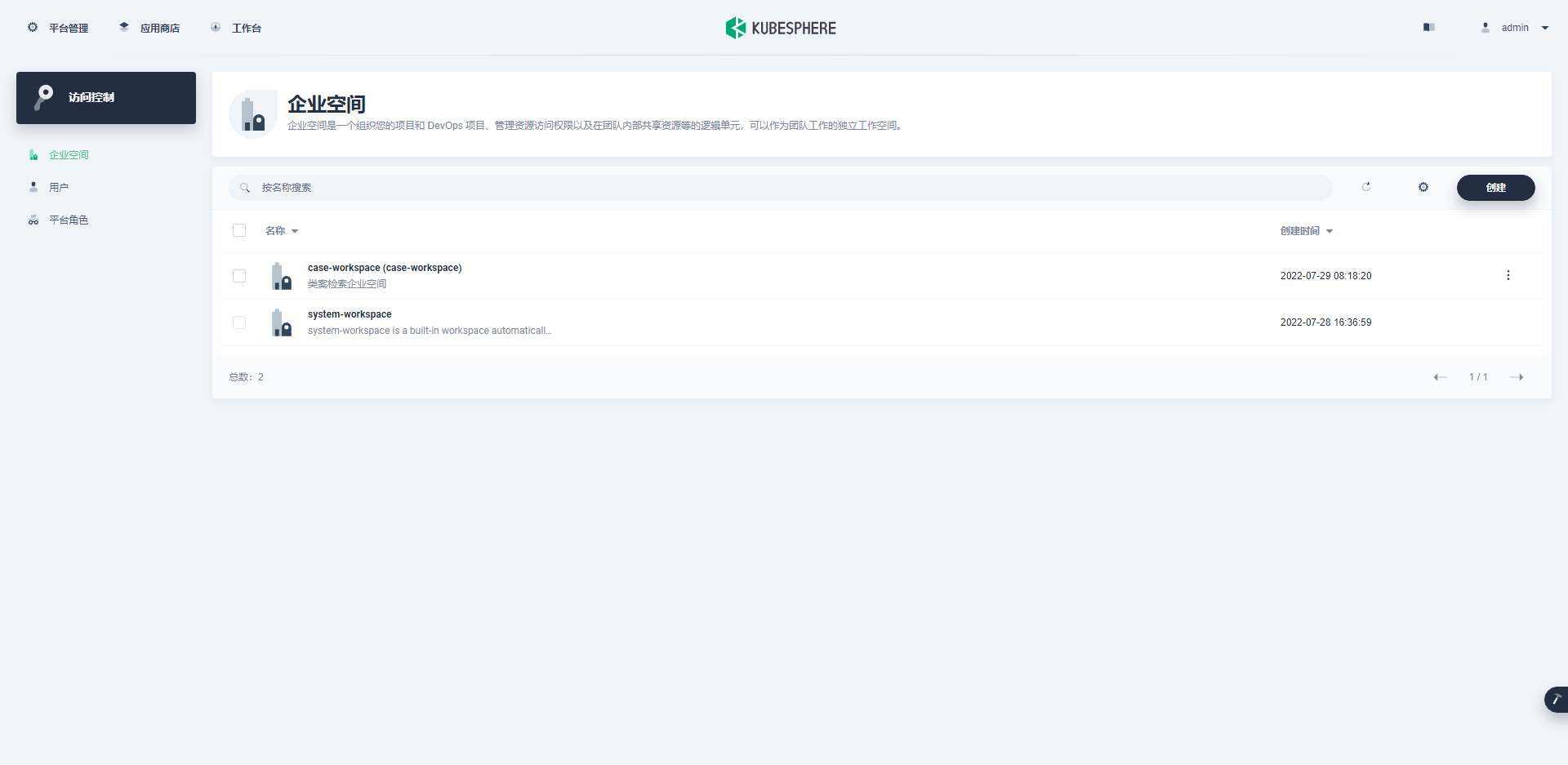

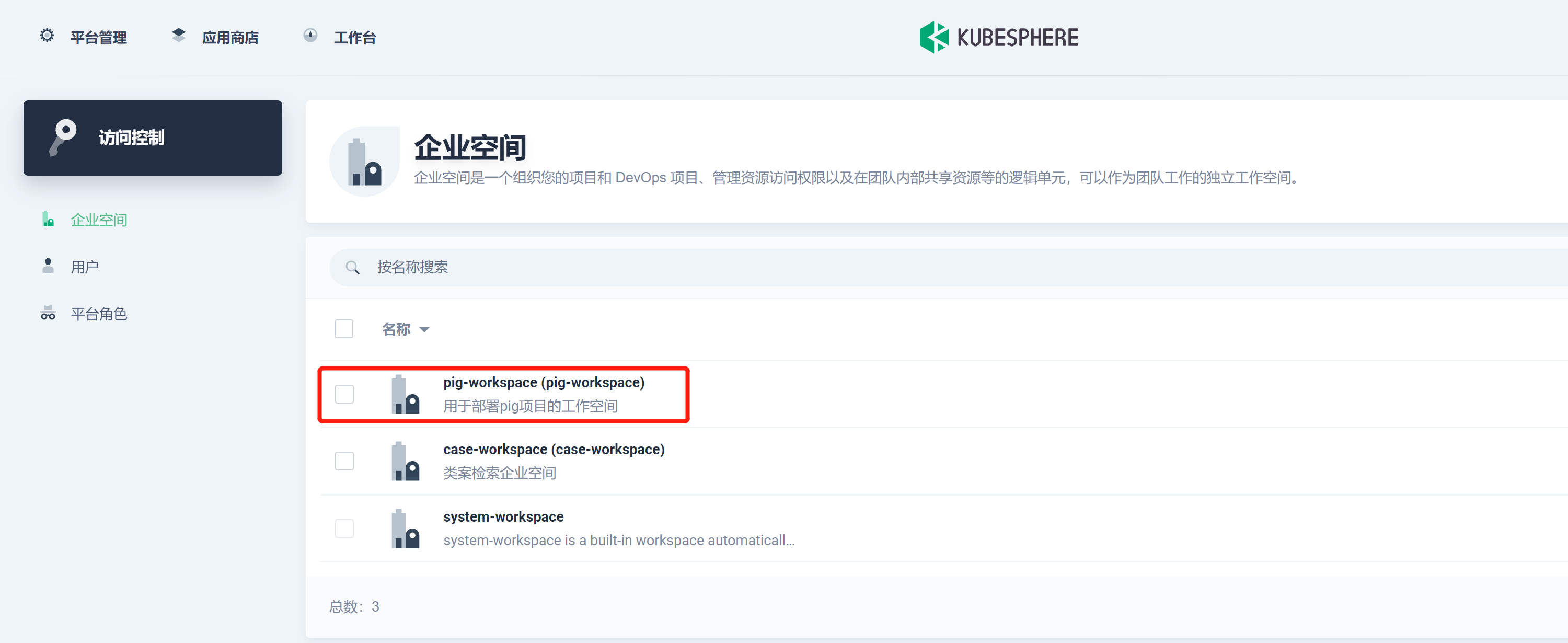

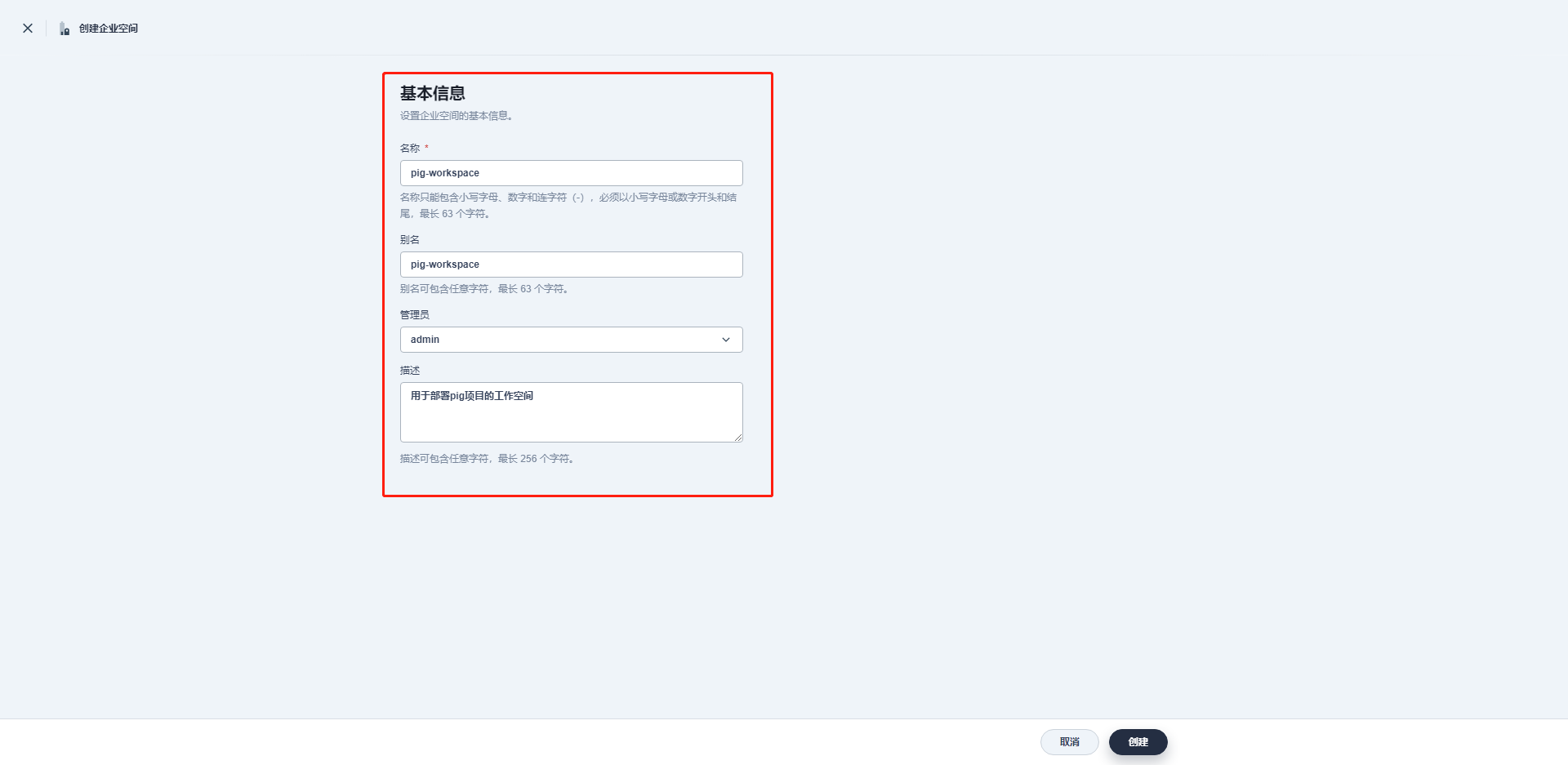

为项目创建一个名称为 pig-workspace 的企业空间 , 企业空间是一个组织您的项目和 DevOps 项目、管理资源访问权限以及在团队内部共享资源等的逻辑单元，可以作为团队工作的独立工作空间。

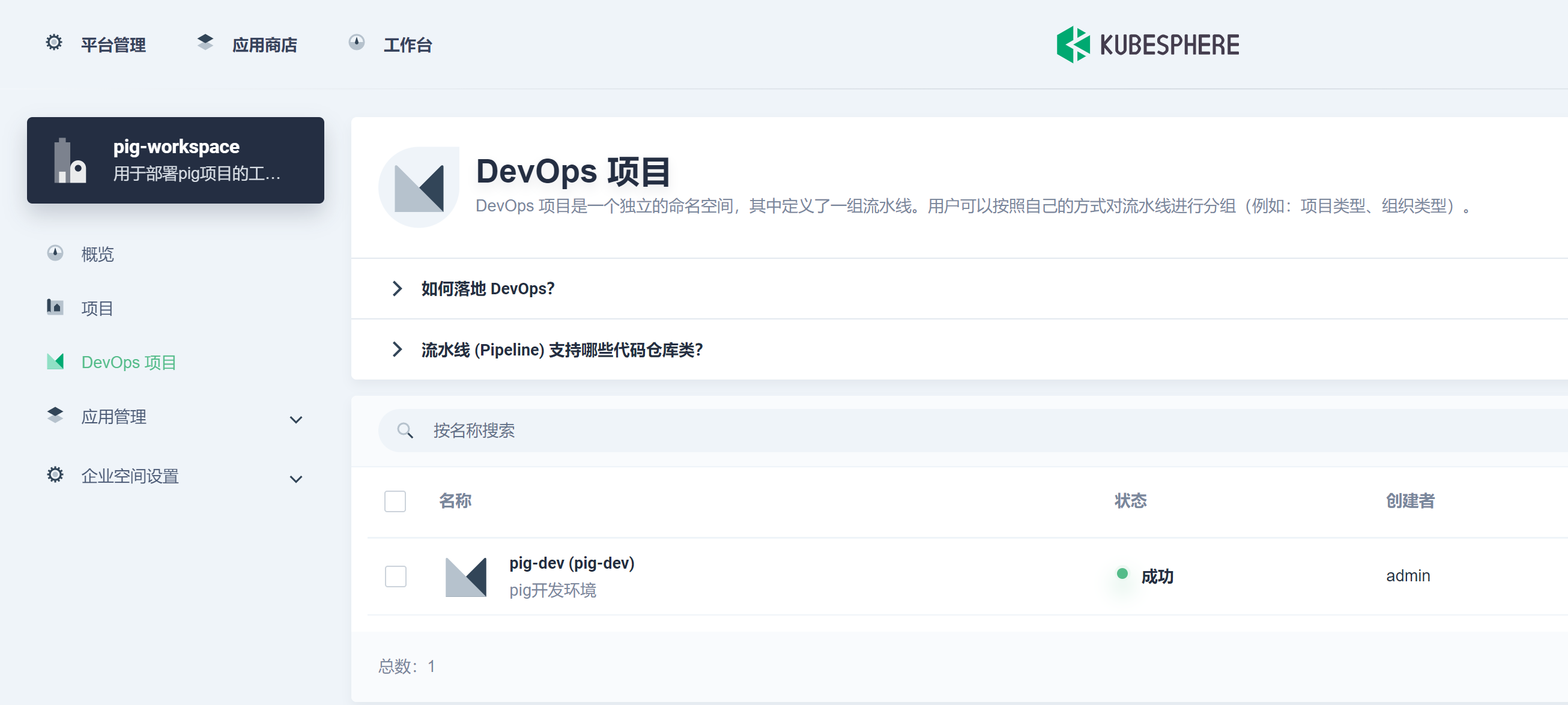

创建 DevOps 项目

DevOps 项目是一个独立的命名空间，其中定义了一组流水线。用户可以按照自己的方式对流水线进行分组（例如：项目类型、组织类型）。

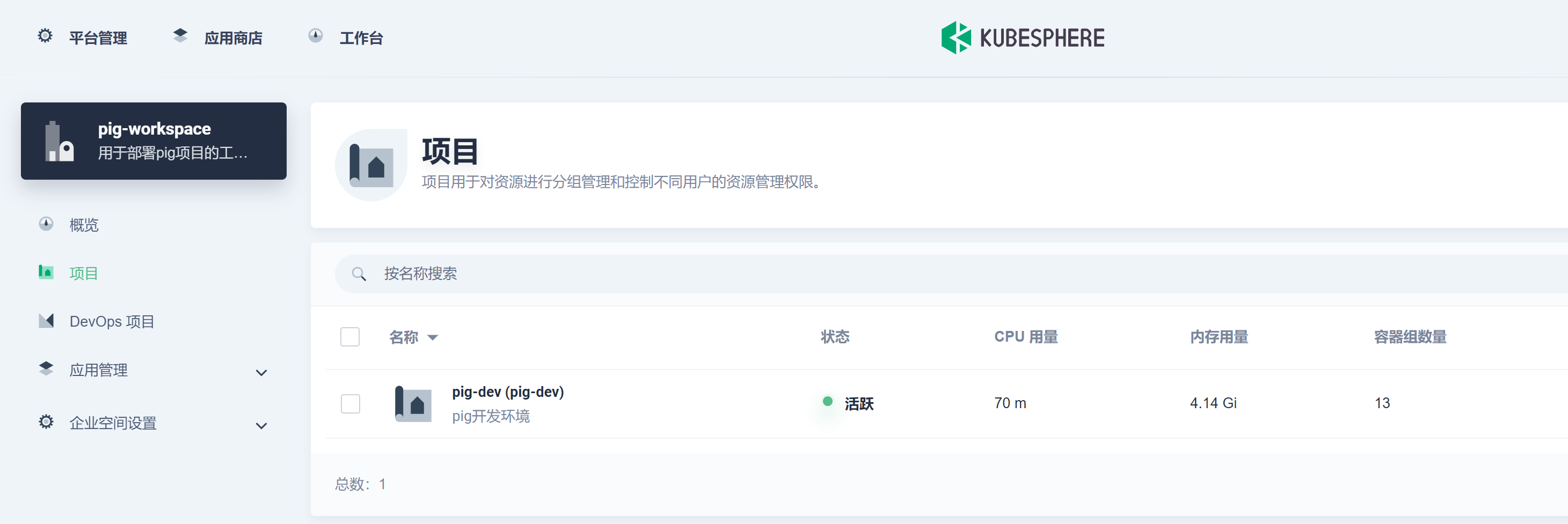

创建项目

项目用于对资源进行分组管理和控制不同用户的资源管理权限。

部署 MySQL

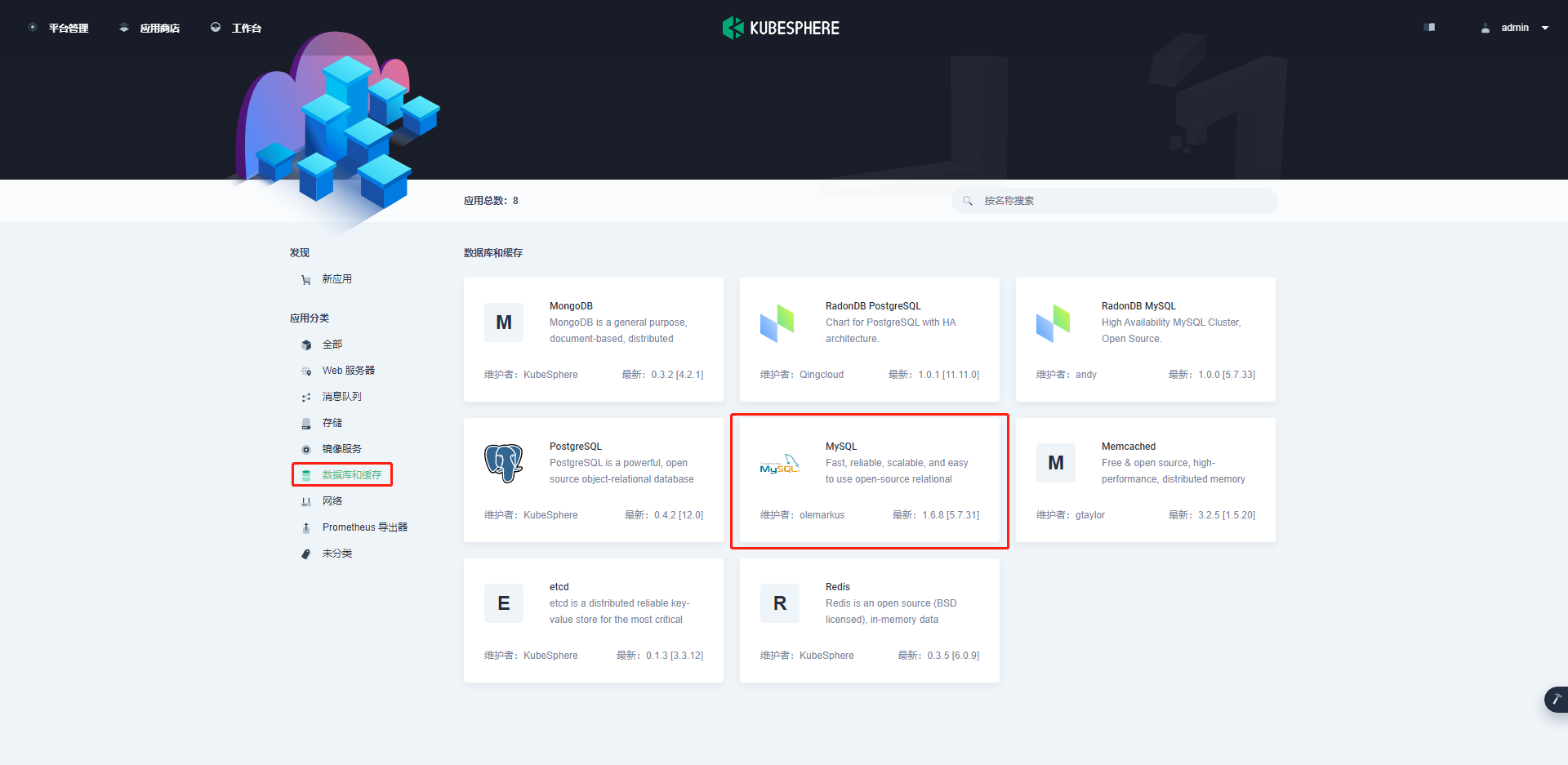

进入应用商店，在应用分类中选择数据库和缓存，找到 MySQL。如下所示：

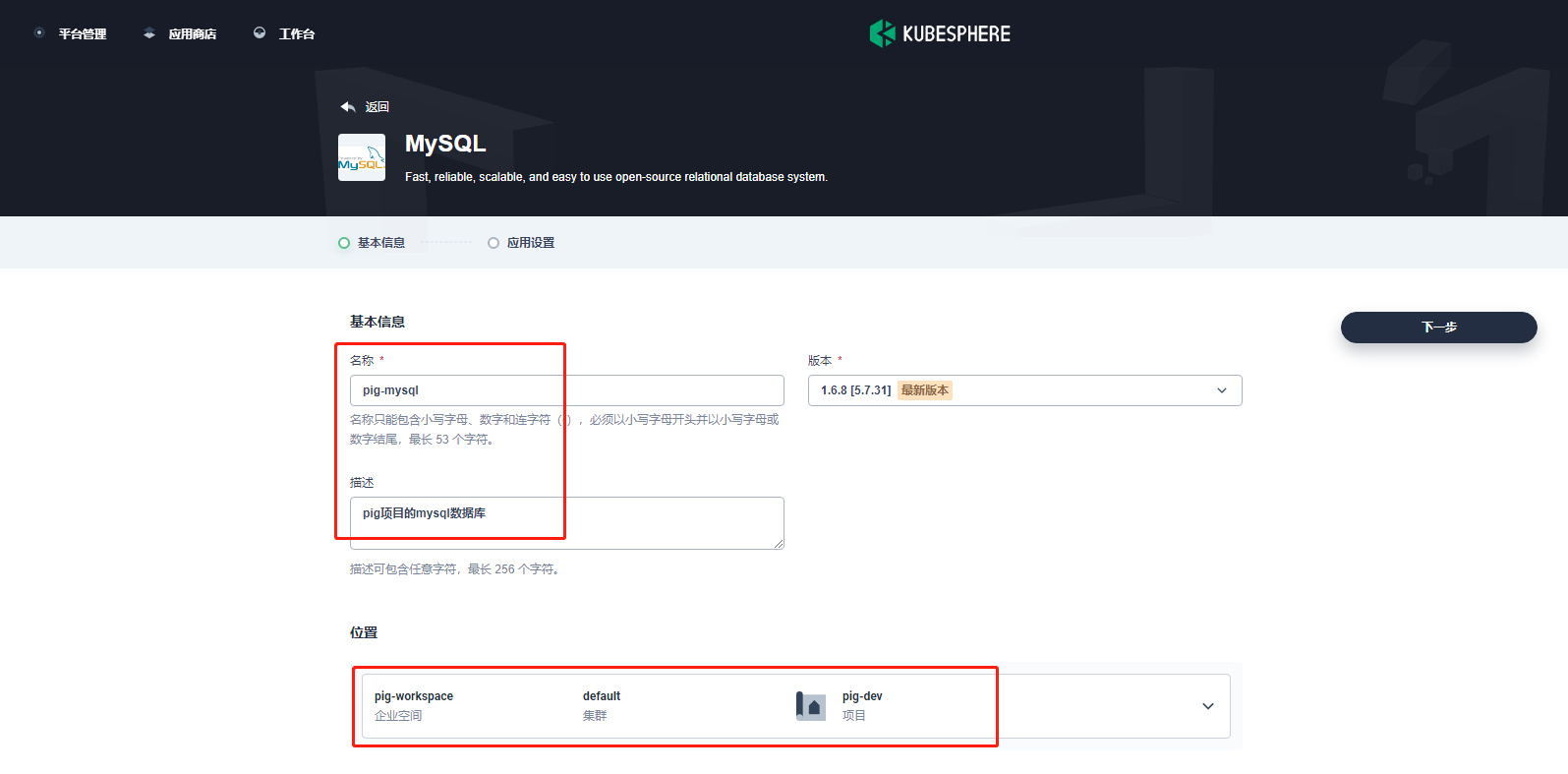

在基本信息中，填写应用名称 pig-MySQL, 并选择位置，进行下一步。如下所示：

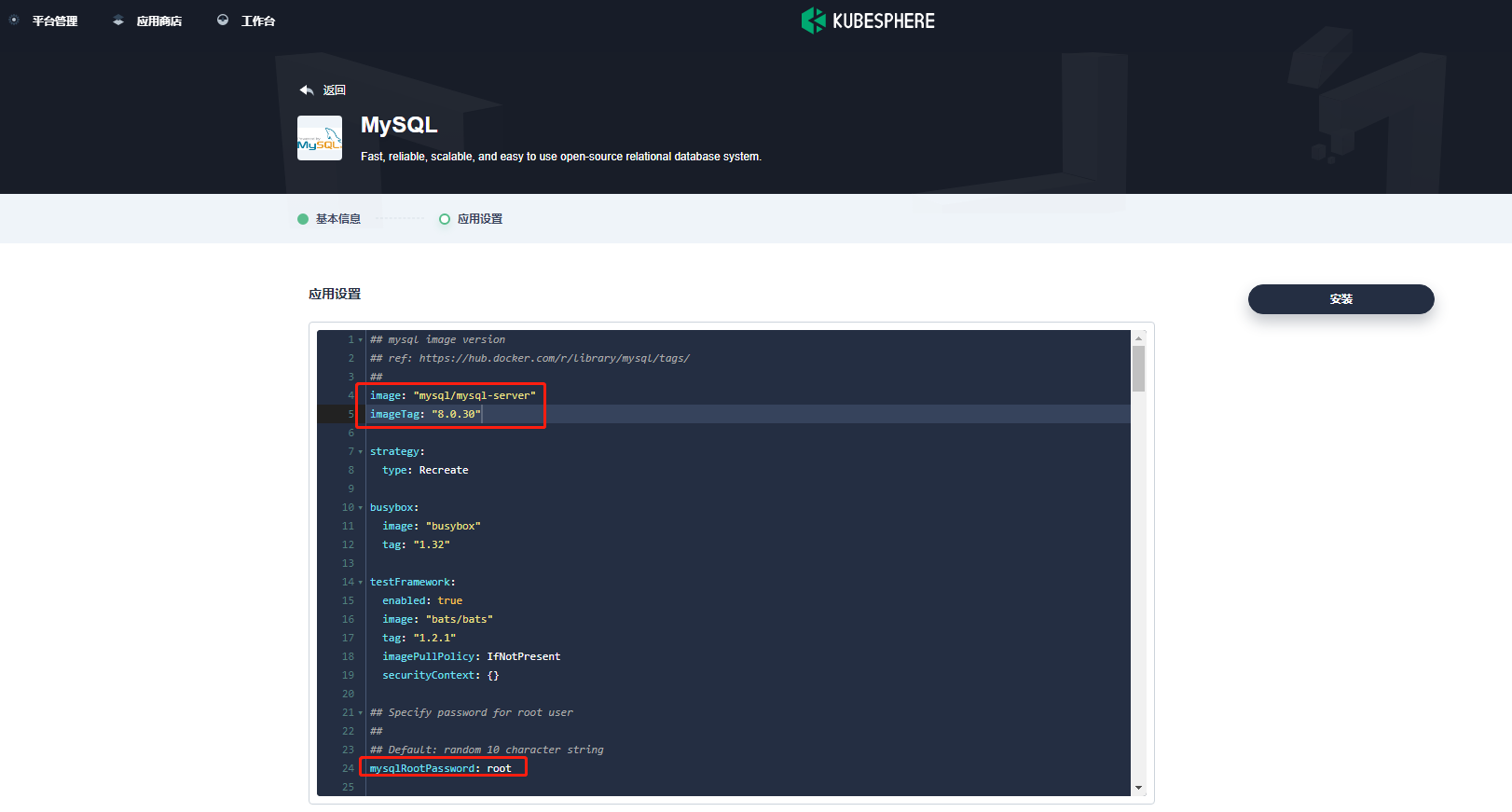

在应用配置中，编辑 yaml 文件 , 将镜像改为 MySQL/MySQL-server:8.0.30，将密码设置为 root。如下所示：

MySQL 镜像采用 pig 项目 db 下 Dockerfile 中的版本，也可自己指定。

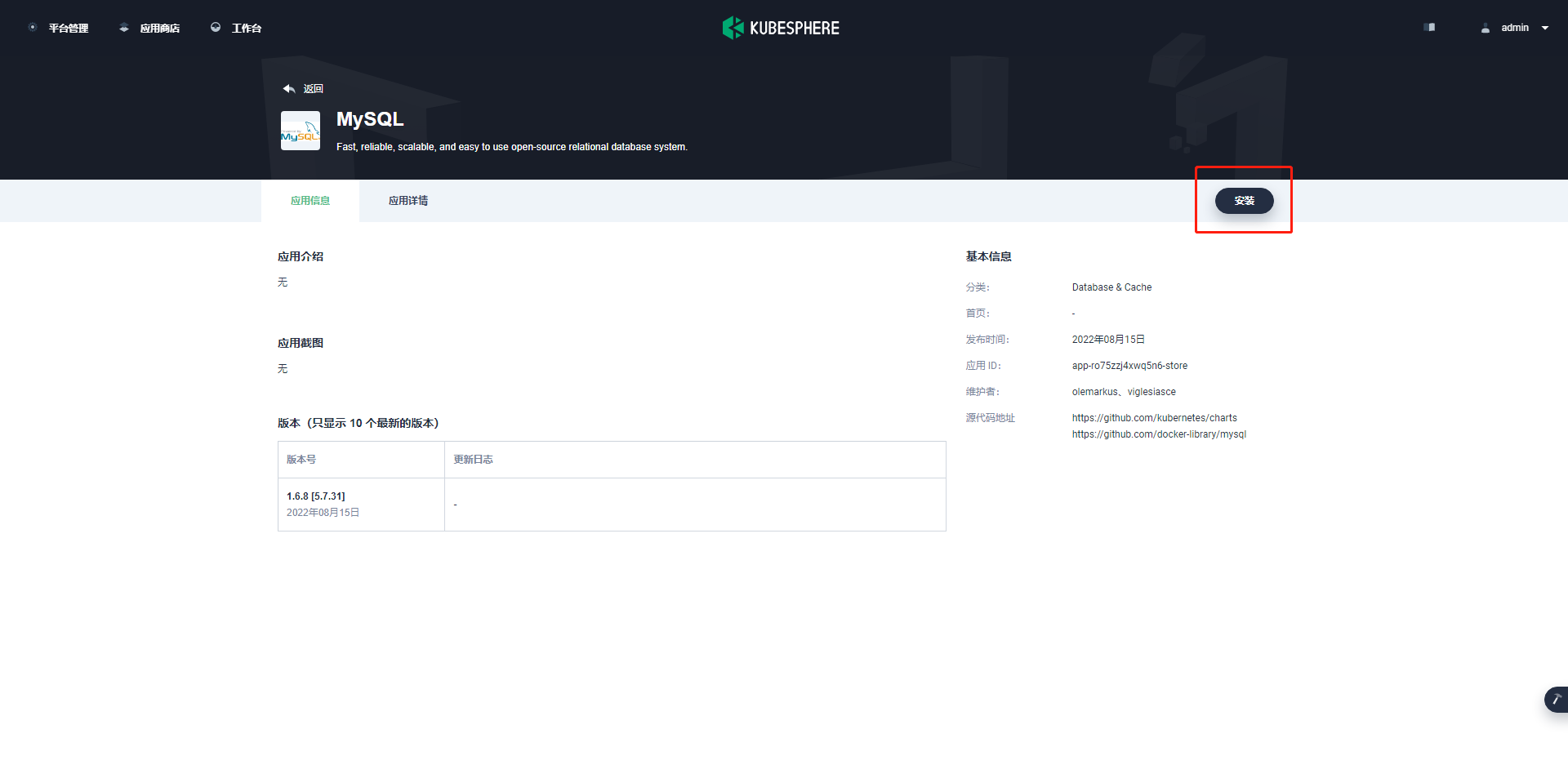

点击安装：

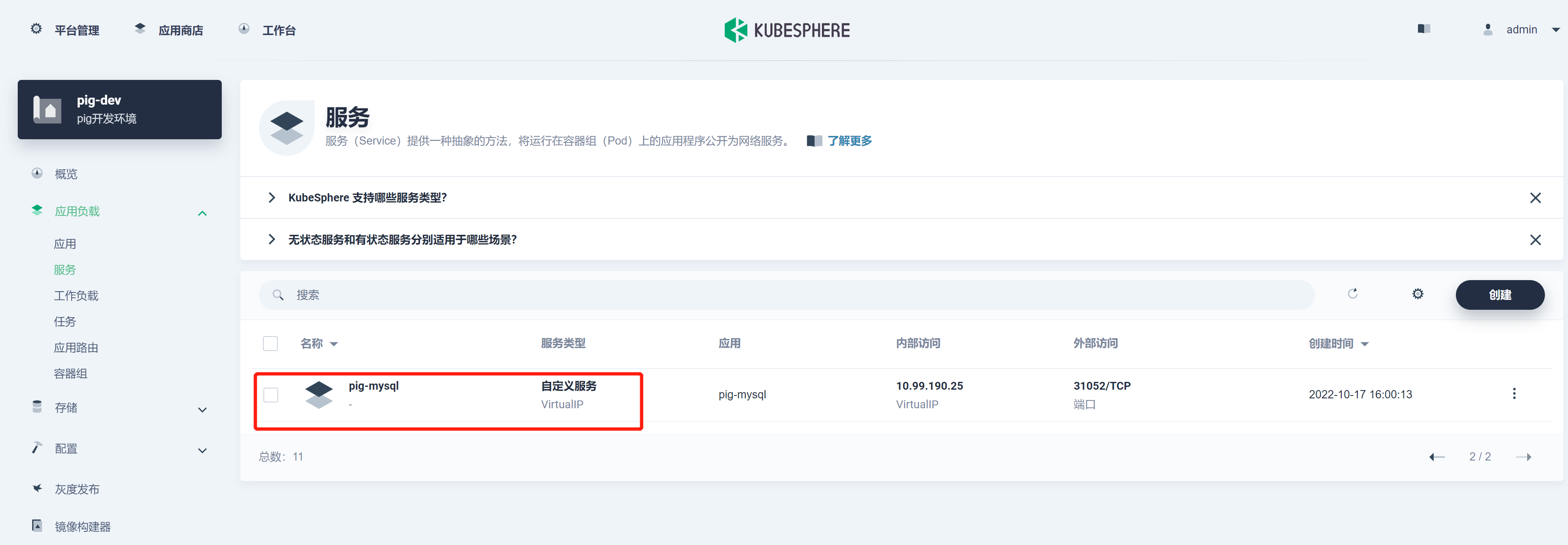

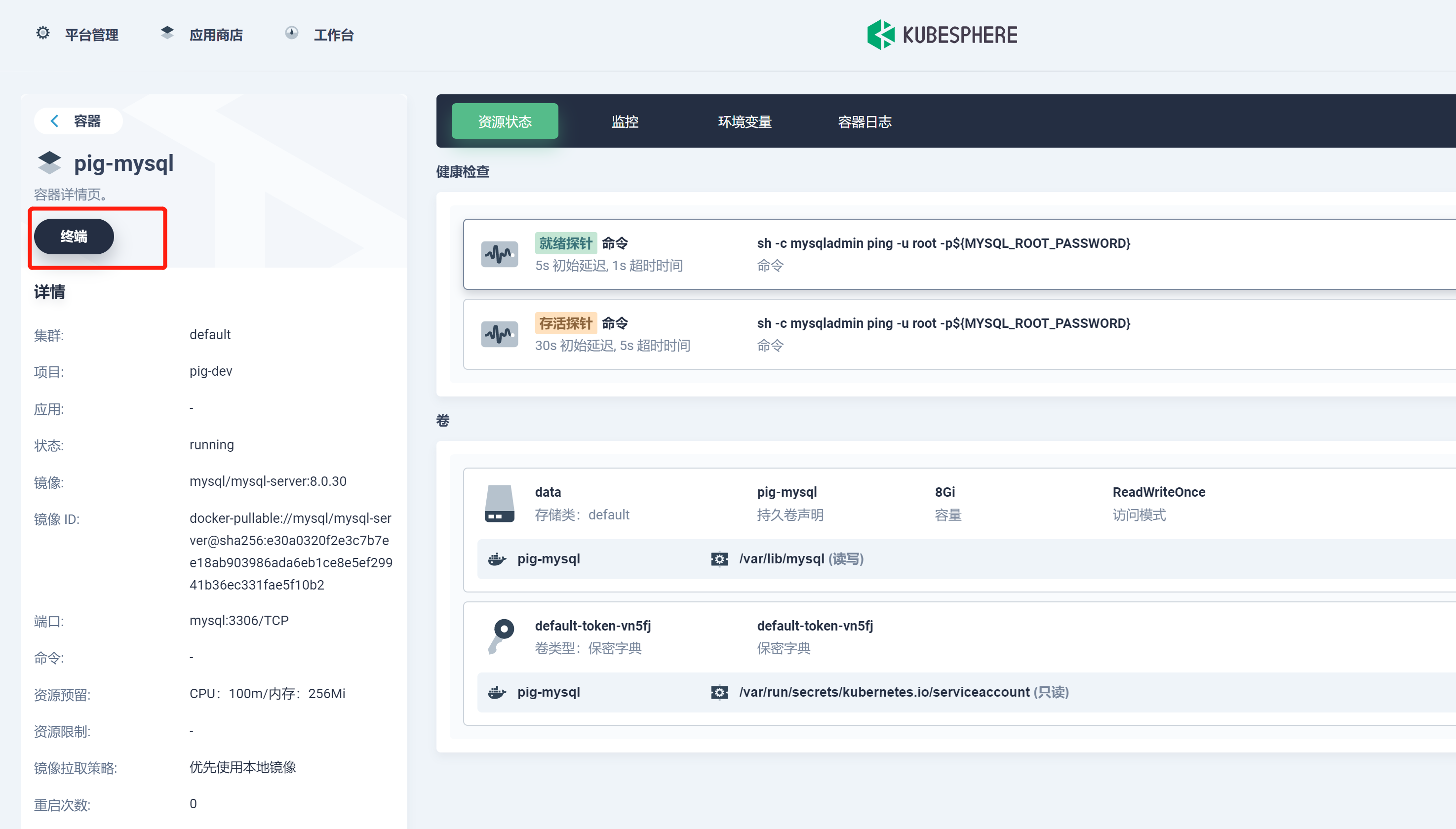

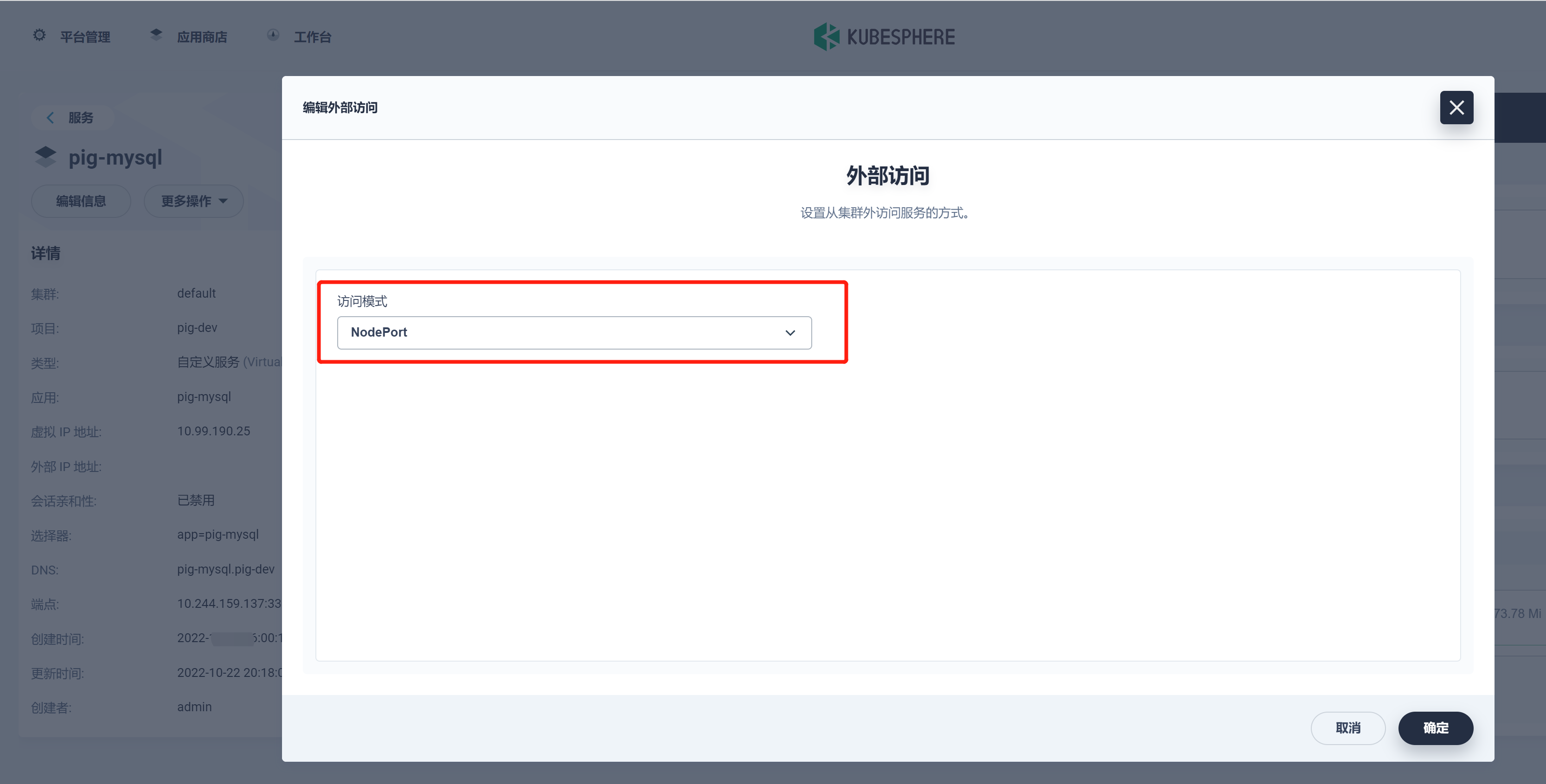

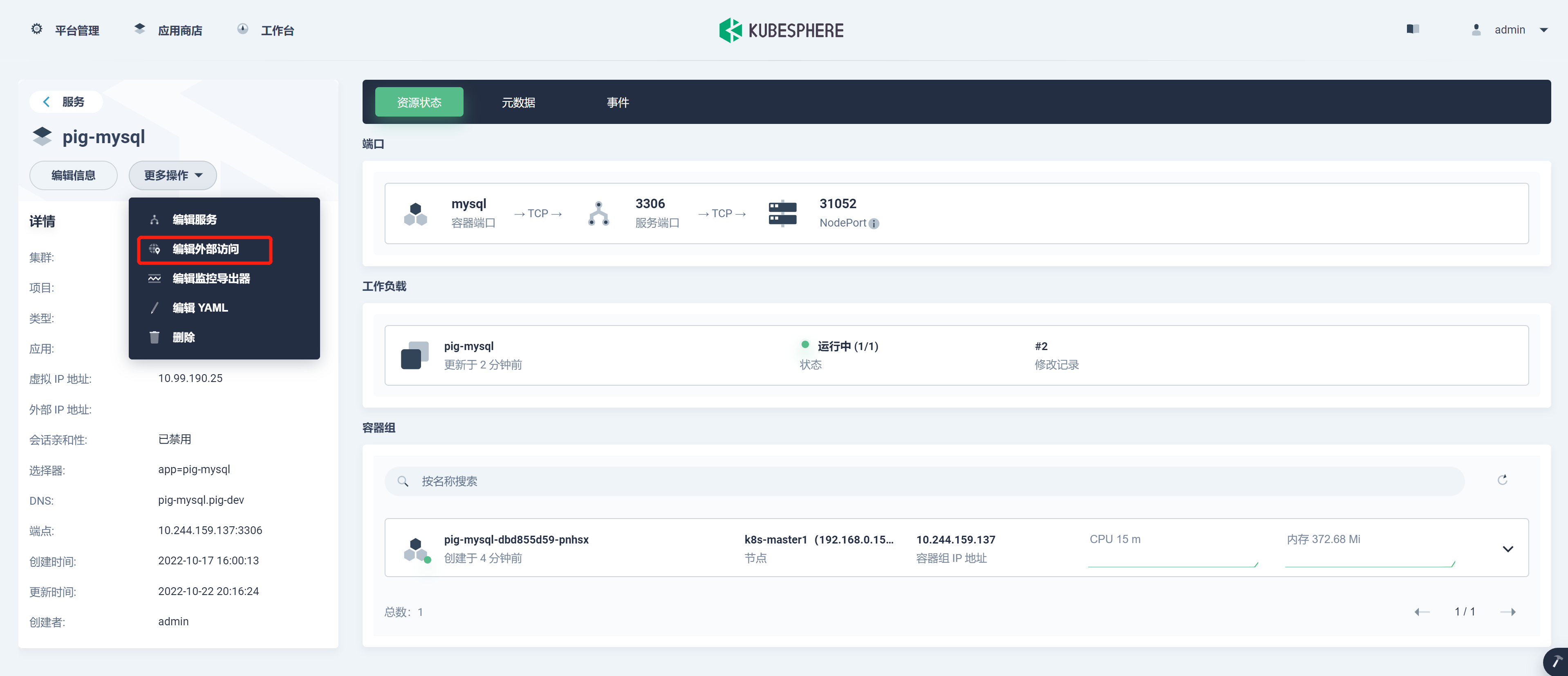

进入 pig-mysql 服务，编辑外部访问 , 从而访问 MySQL 导入 pig 的数据：

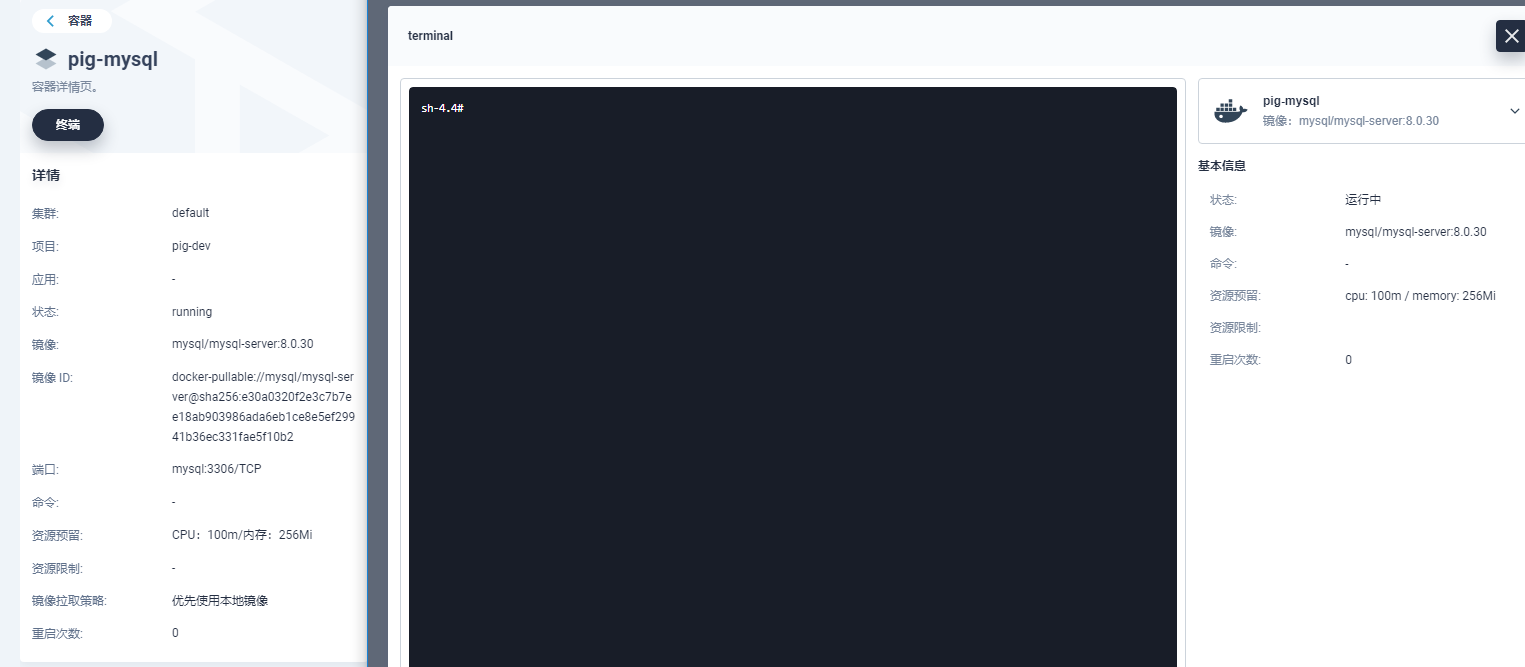

进入 MySQL 容器，调整帐号允许从远程登陆：

$ MySQL -uroot -proot
$ use MySQL;
$ update user set host='%' where user='root';
$ flush privileges;
$ ALTER USER 'root'@'%' IDENTIFIED WITH MySQL_native_password BY 'root';
$ flush privileges;

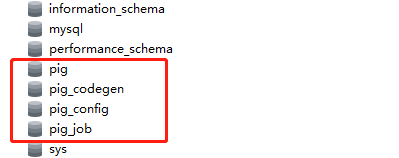

利用 Navicat 客户端连接 pig-mysql 服务，导入数据：

部署 Redis

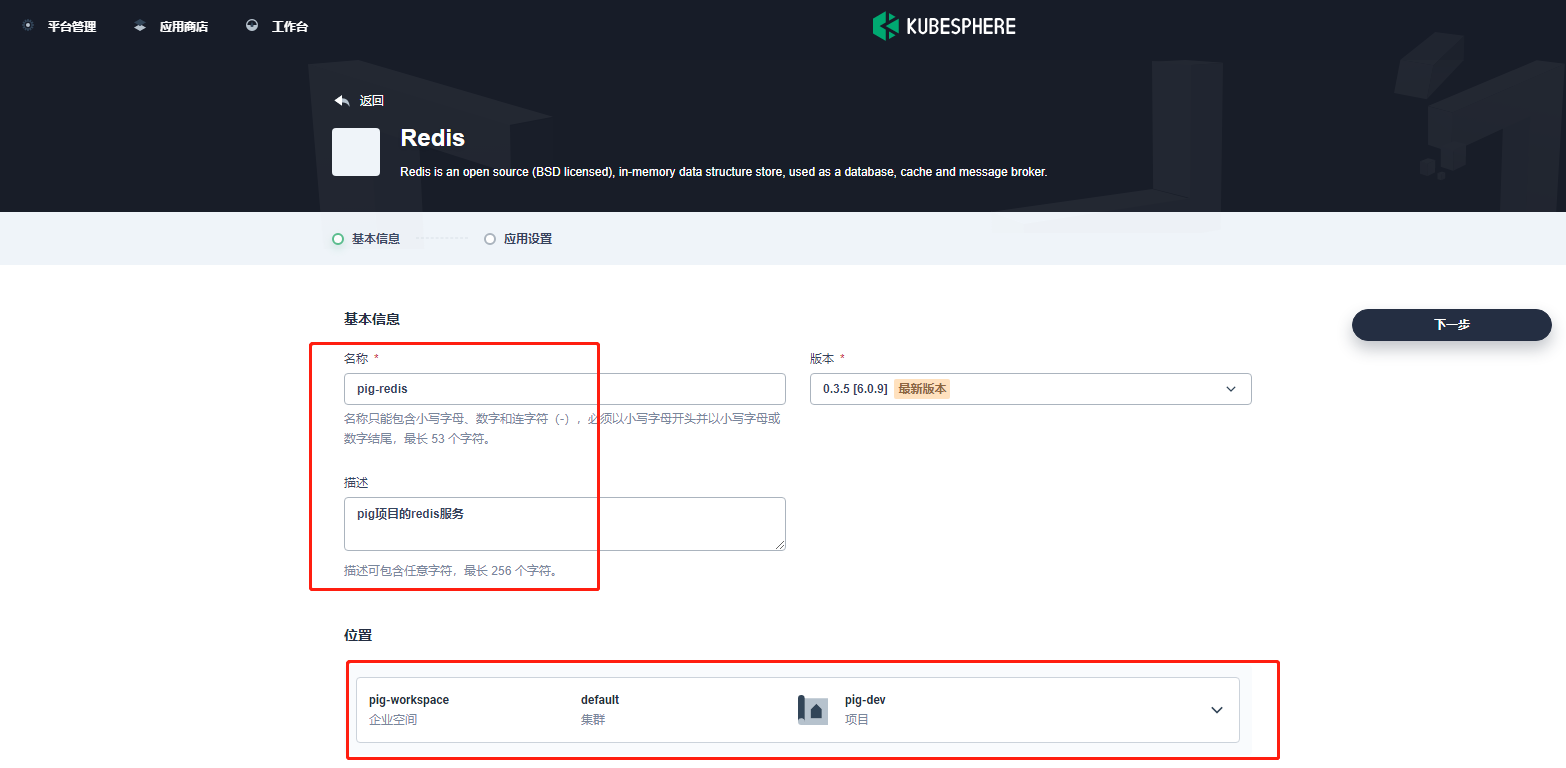

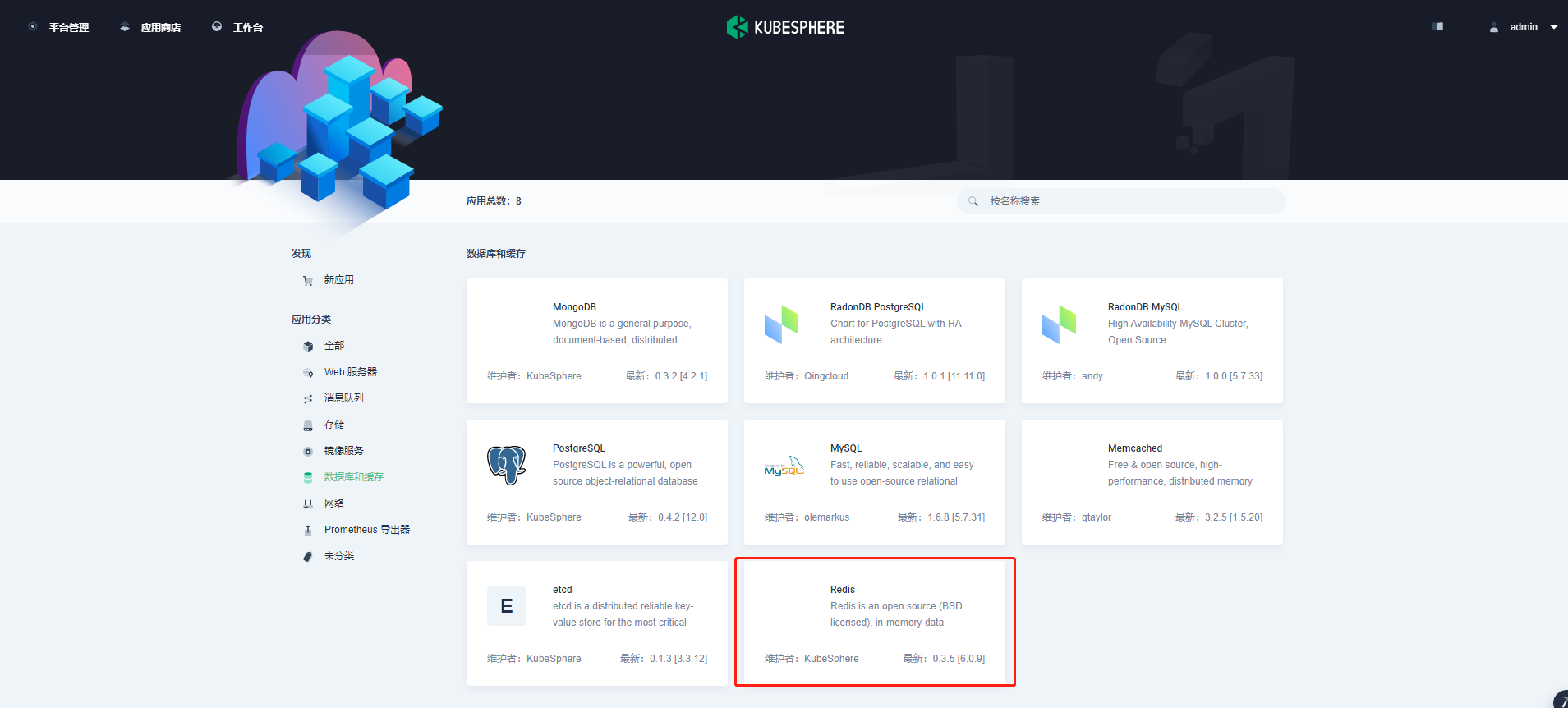

进入应用商店，在应用分类中选择数据库和缓存，找到 Redis。如下所示：

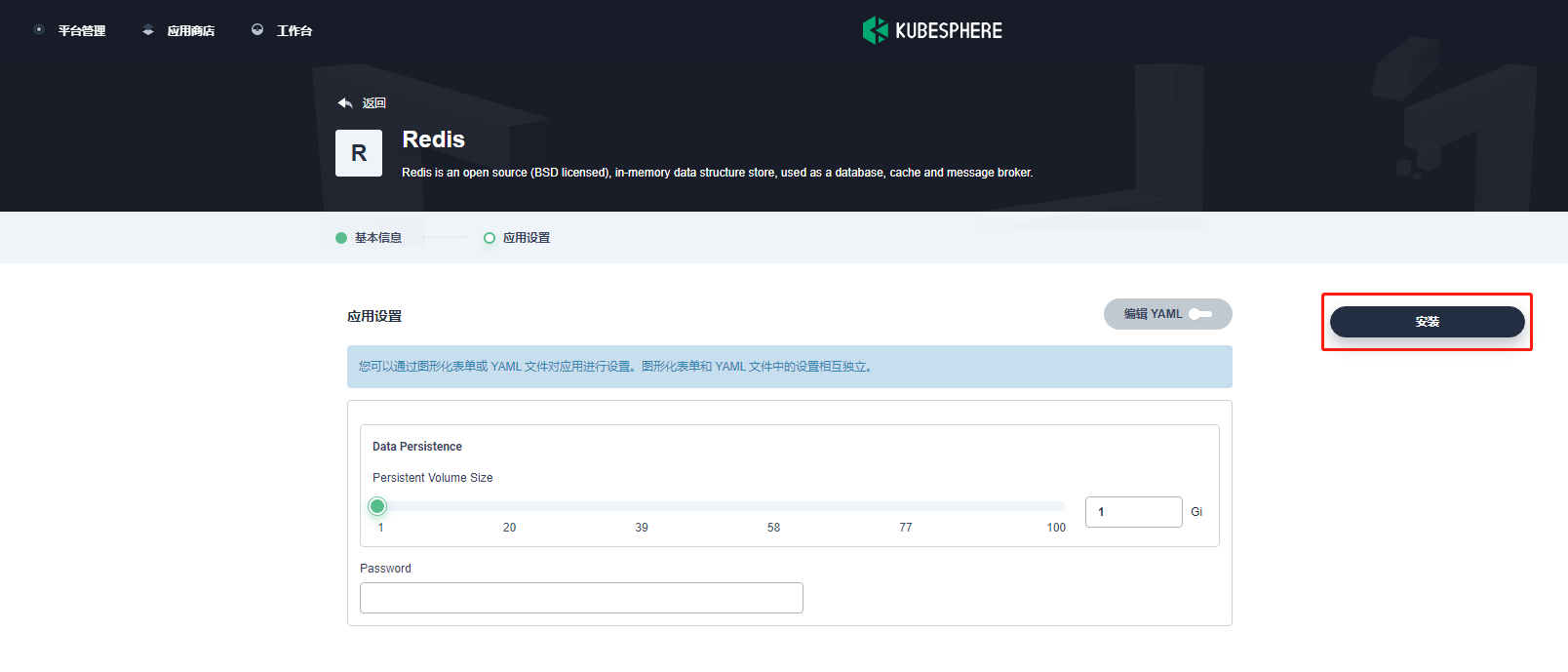

注：Pig 中默认使用无密码模式，因此可以暂时留空。生产环境不推荐将密码设置为空。

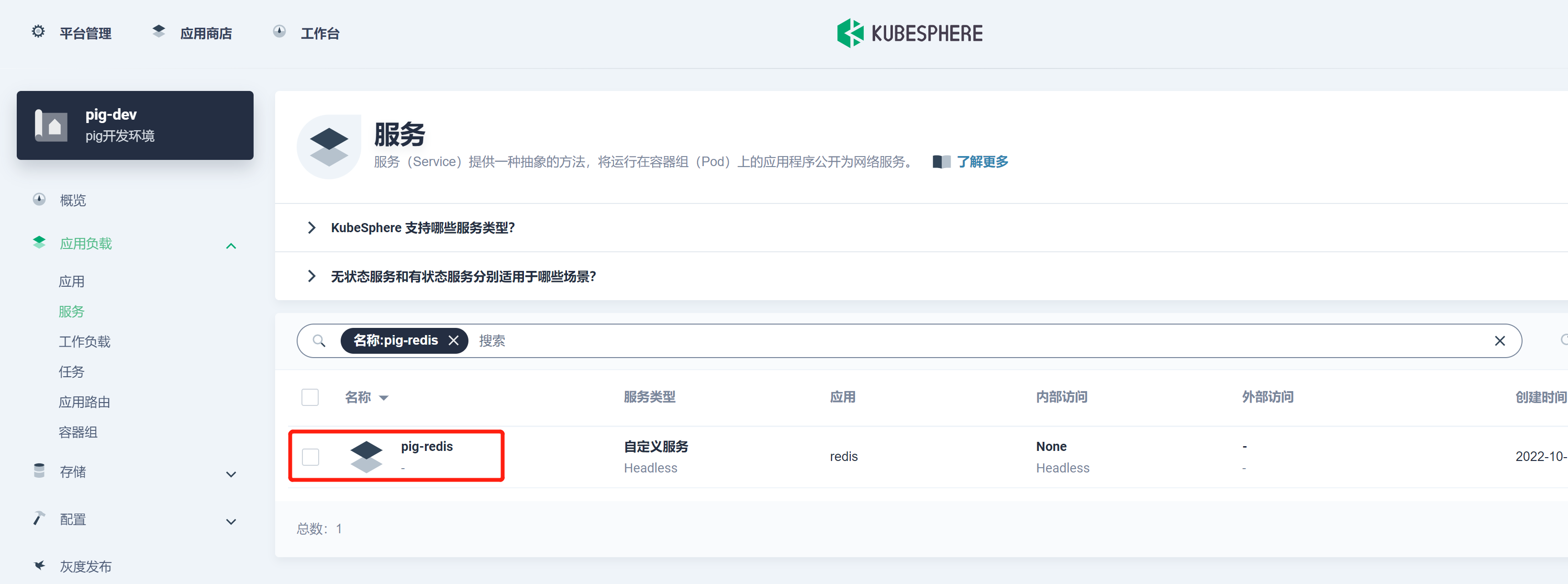

安装成功后，如下所示：

创建凭证

Pig 所依赖的后端微服务为无状态服务。利用 KubeSphere 服务创建 DevOps 流水线项目来部署这些微服务。

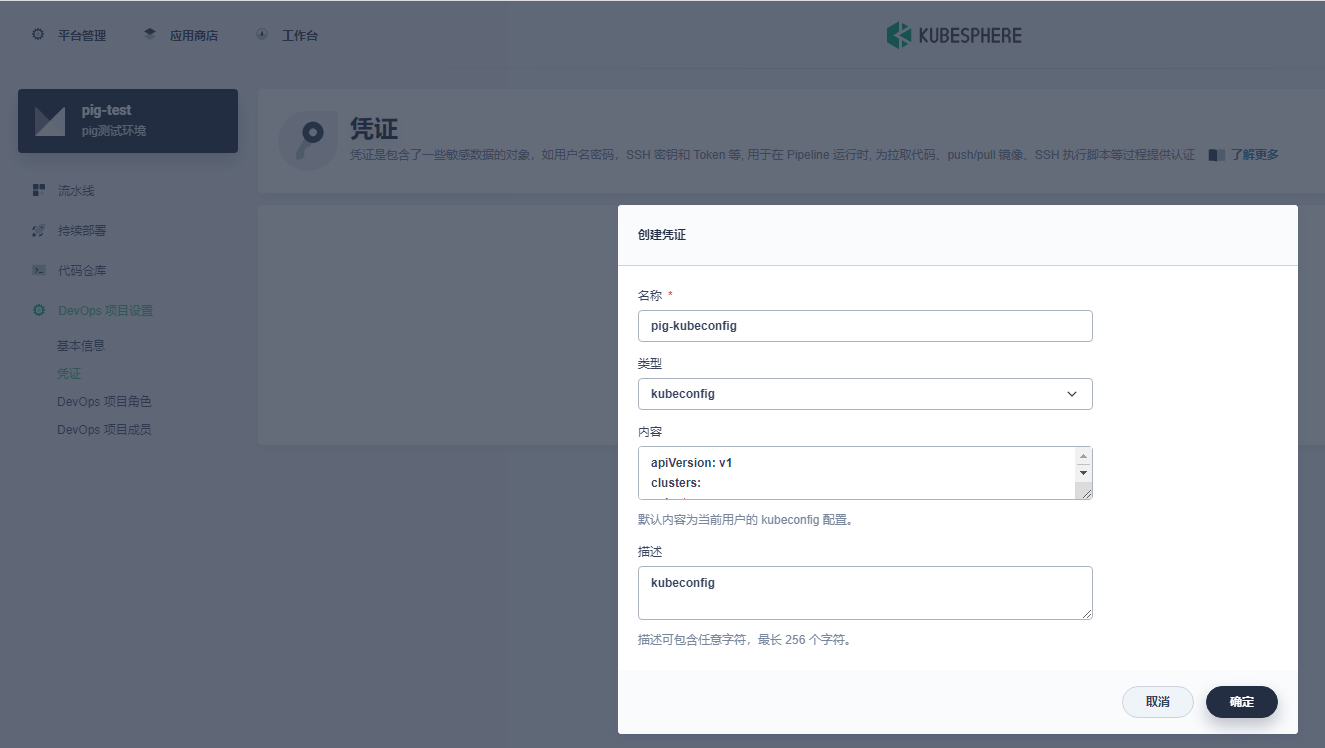

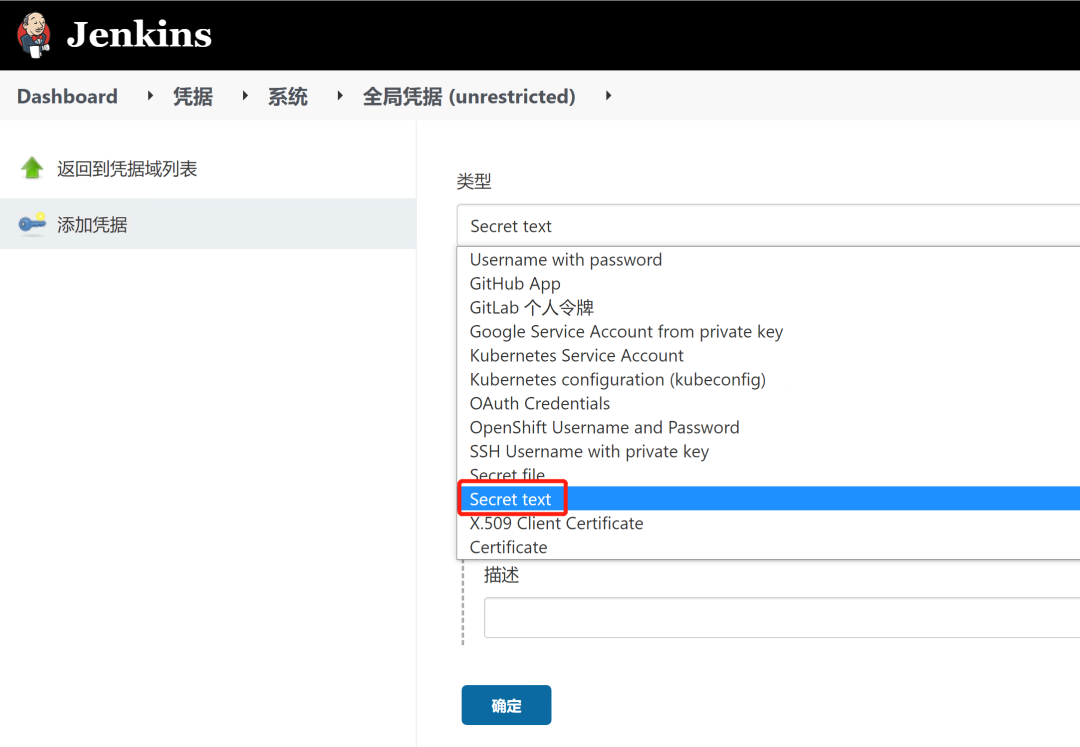

创建 kubeconfig 凭证 , 如下所示：

名称自定义，需要和 Jenkinsfile 中的一致即可，内容默认或者去 /root/.kube 下复制。

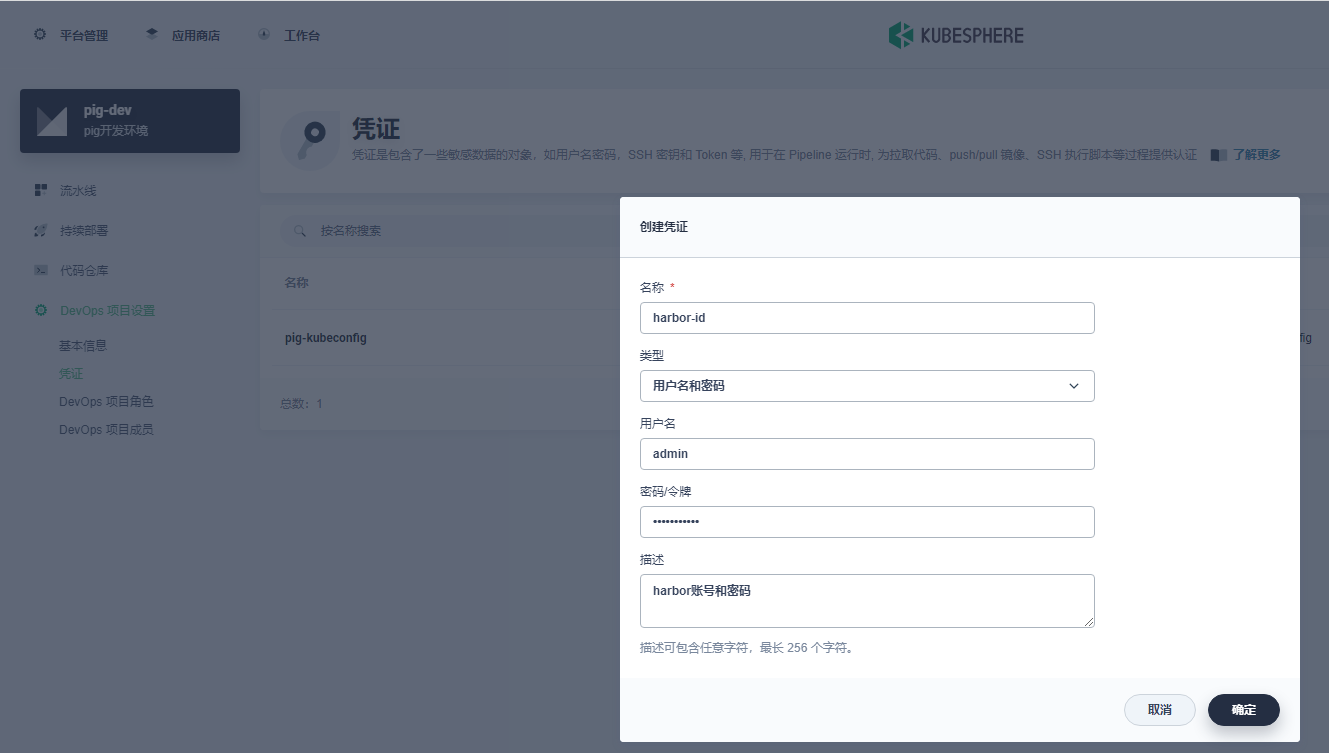

创建 Harbor 凭证 , 如下所示：

名称自定义，需要和 Jenkinsfile 中的一致即可。

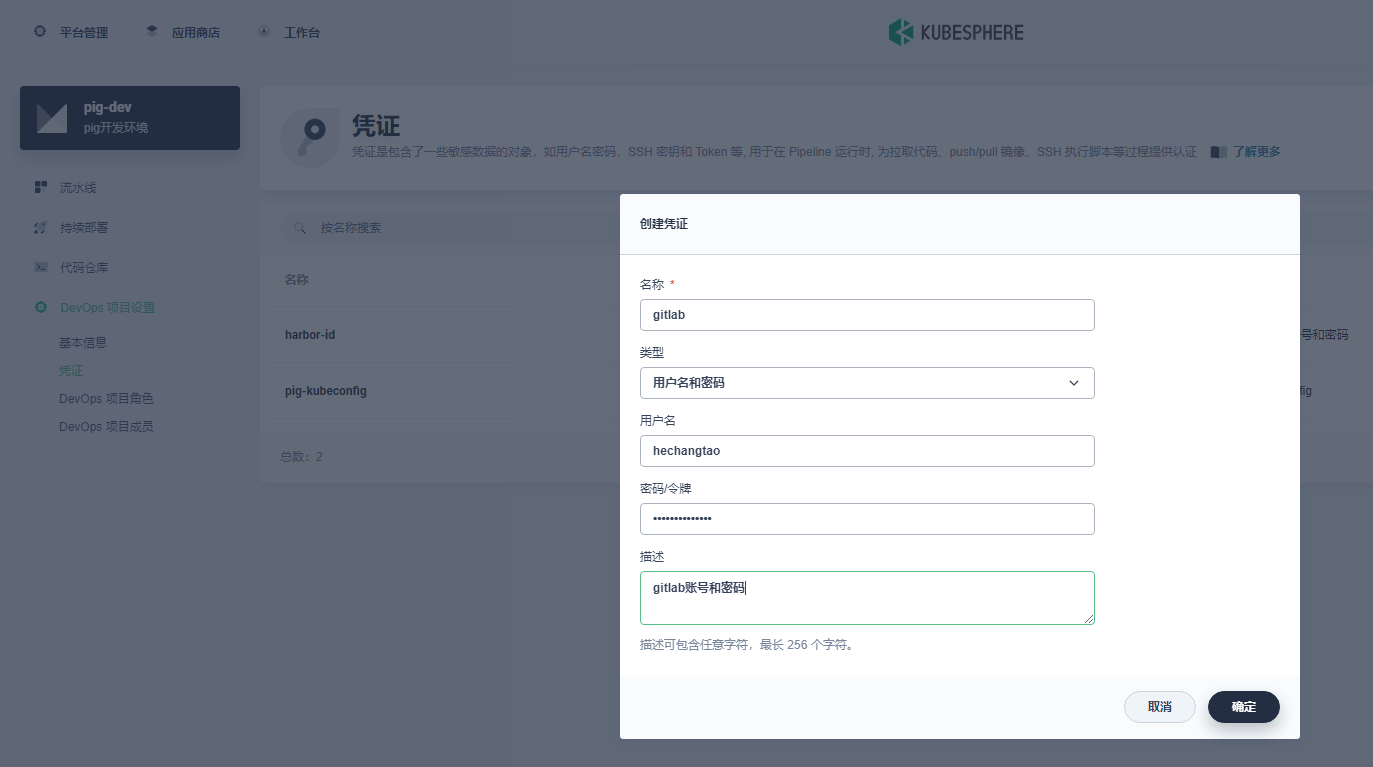

创建 gitlab 凭证 , 如下所示：

名称自定义，需要和 Jenkinsfile 中的一致即可。

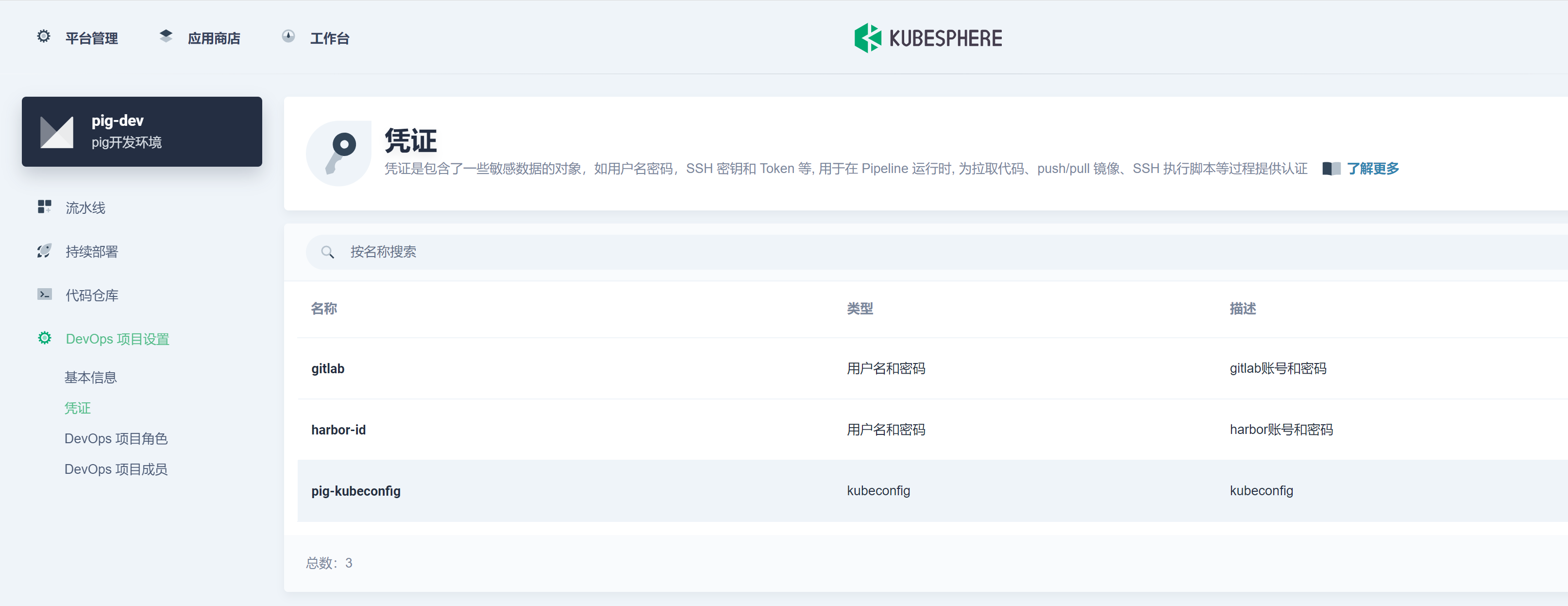

全部凭证如下：

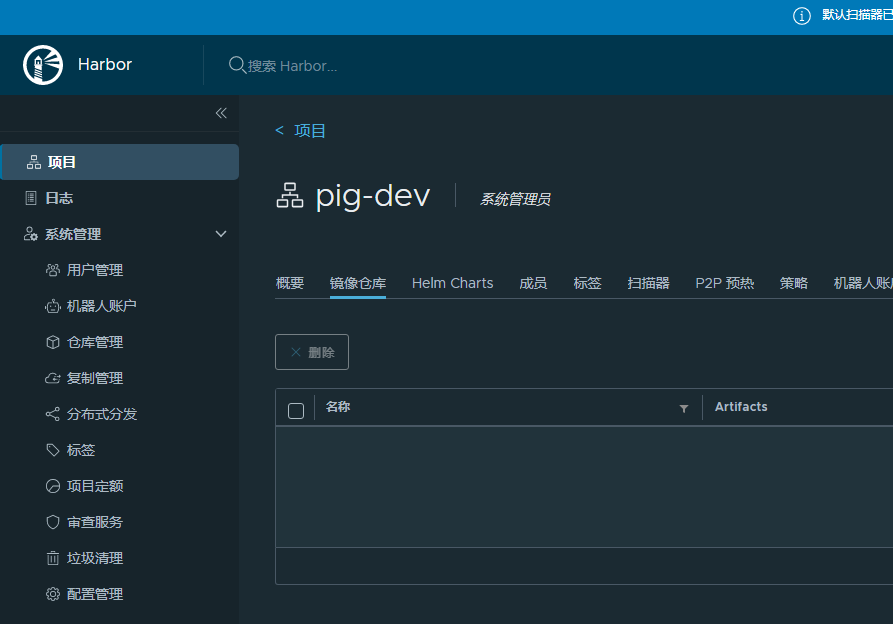

设置 harbor 镜像仓库

新建一个 pig-dev 项目 , 如下所示：

部署 Pig 后端无状态服务

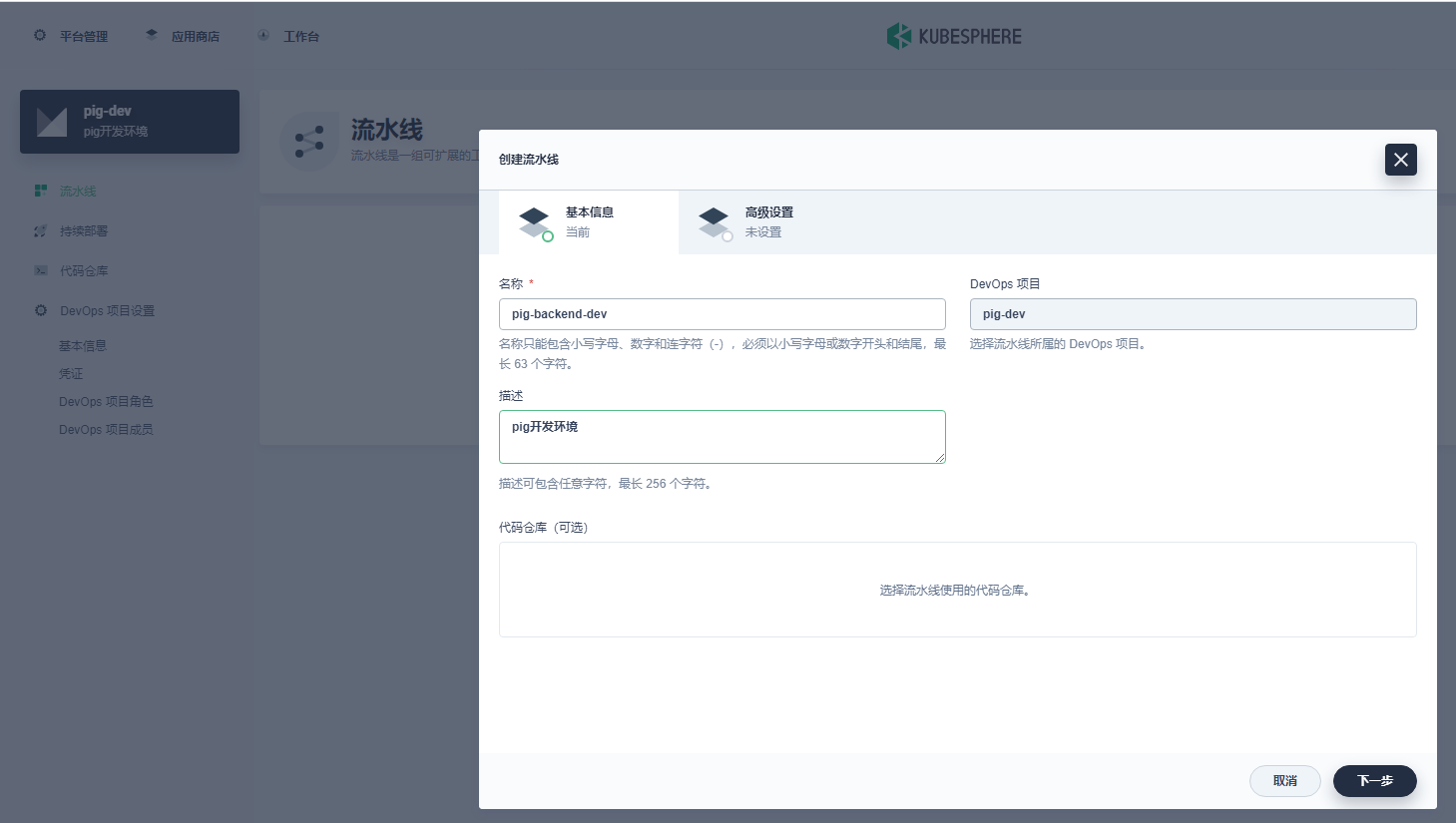

新建 pig 后端流水线 , 如下所示：

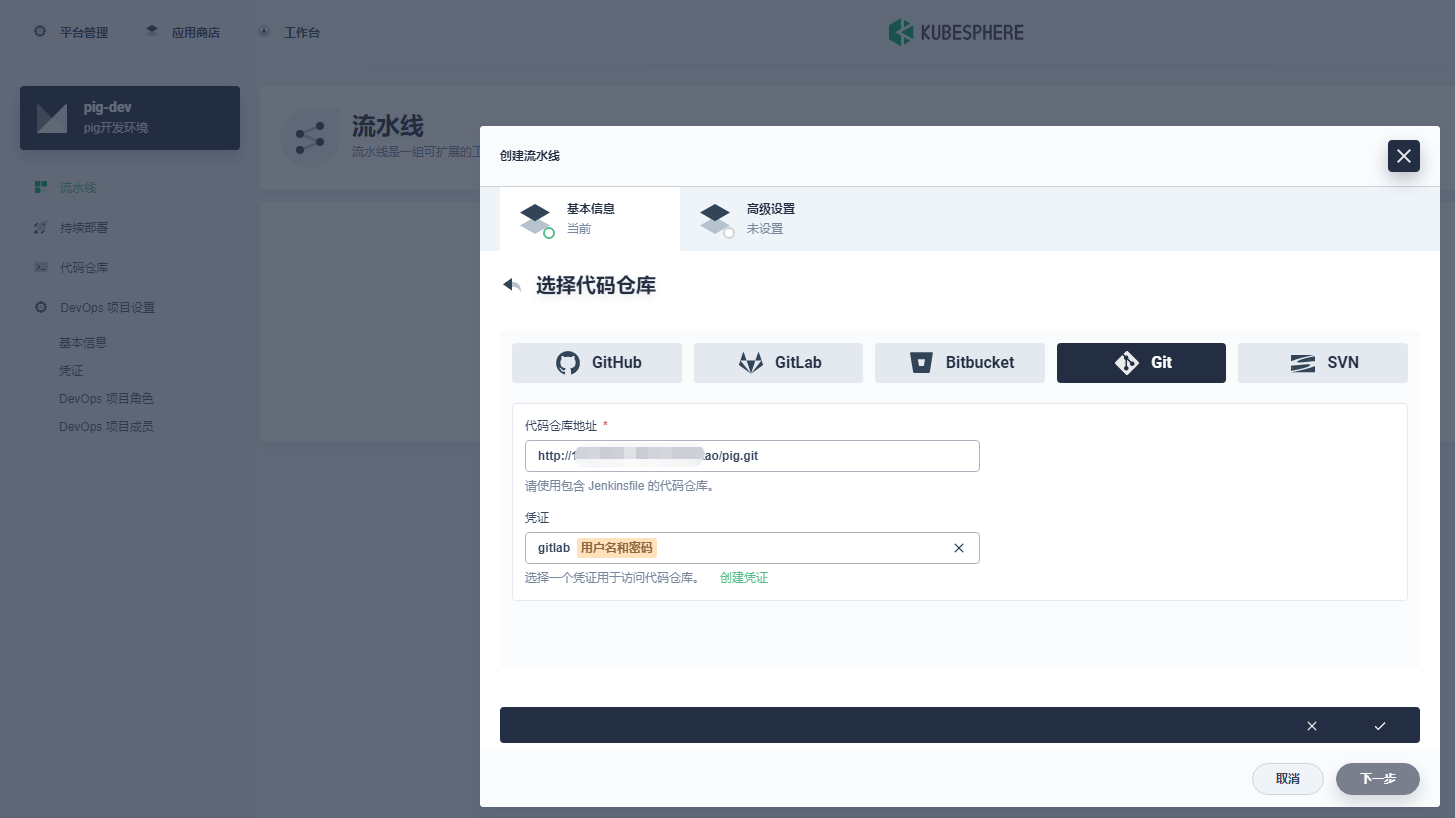

选择代码仓库：

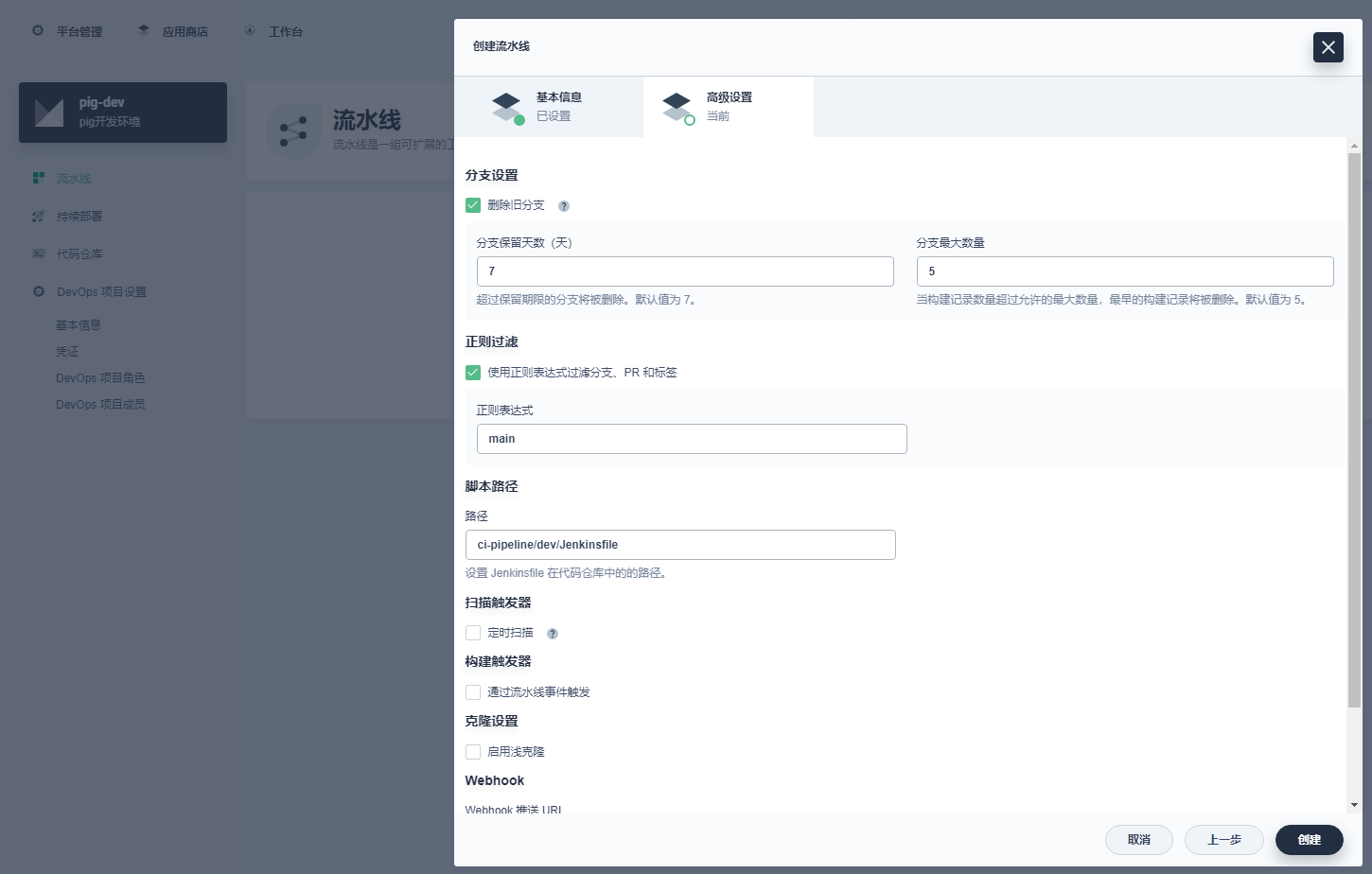

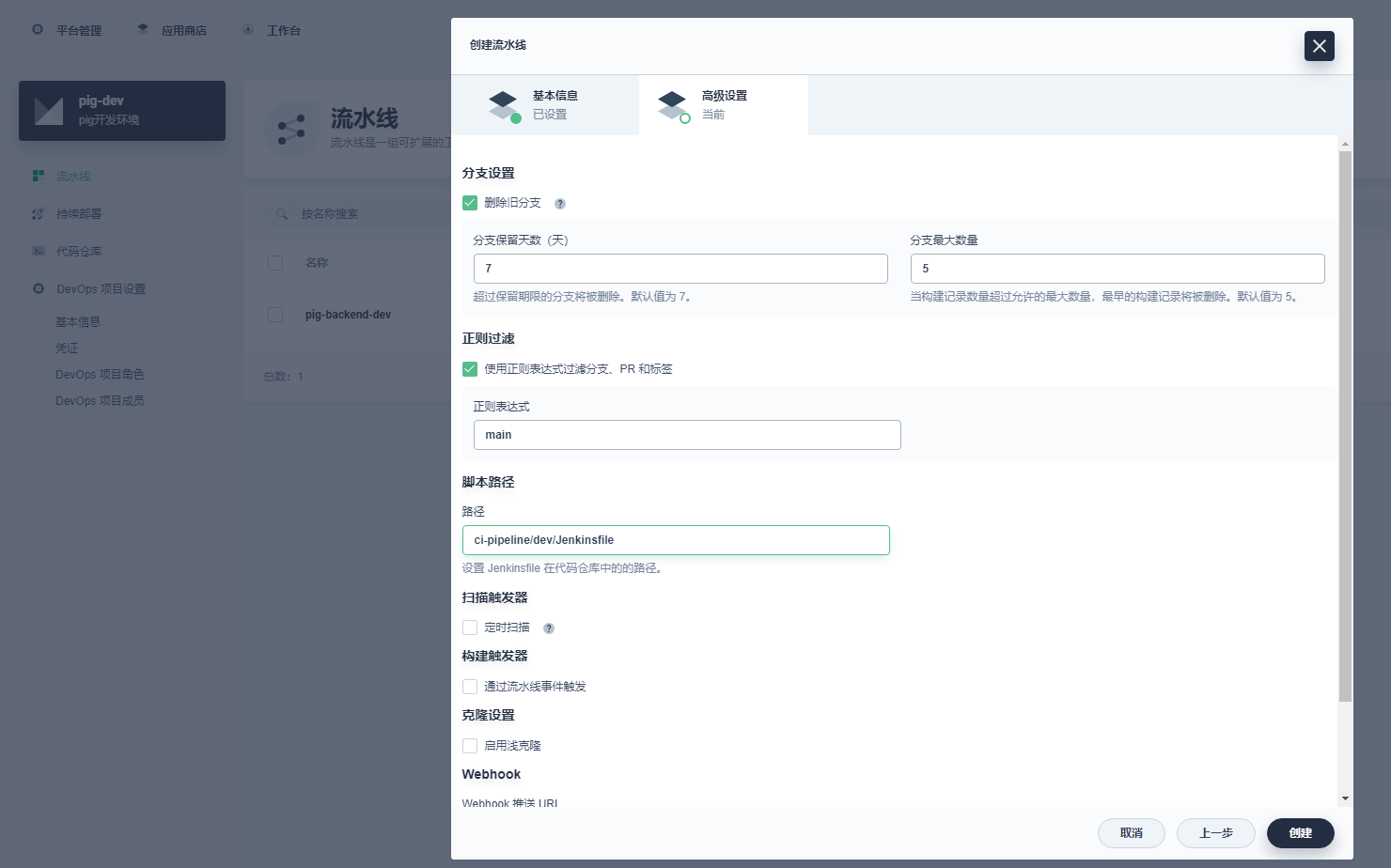

编辑设置：

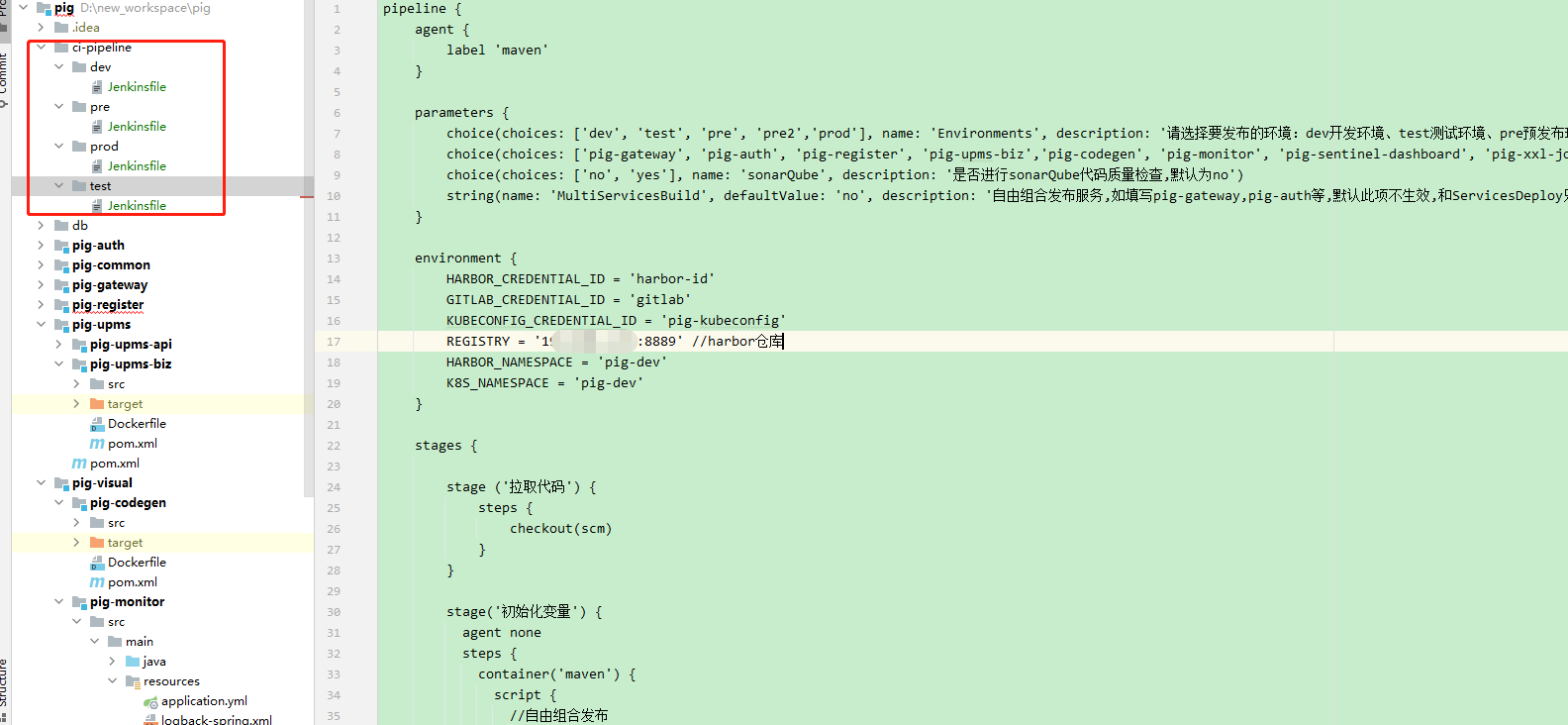

代码中创建 Jenkinsfile 文件：

内容如下：

pipeline {
    agent {
        label 'maven'
    }

    parameters {
        choice(choices: ['dev', 'test', 'pre', 'pre2','prod'], name: 'Environments', description: '请选择要发布的环境：dev开发环境、test测试环境、pre预发布环境、pre2灰度环境、prod 生产环境')
        choice(choices: ['pig-gateway', 'pig-auth', 'pig-register', 'pig-upms-biz','pig-codegen', 'pig-monitor', 'pig-sentinel-dashboard', 'pig-xxl-job-admin','all'], name: 'ServicesDeploy', description: '请选择要构建的服务,支持单个服务发布或全部服务发布')
        choice(choices: ['no', 'yes'], name: 'sonarQube', description: '是否进行sonarQube代码质量检查,默认为no')
        string(name: 'MultiServicesBuild', defaultValue: 'no', description: '自由组合发布服务,如填写pig-gateway,pig-auth等,默认此项不生效,和ServicesDeploy只能选其一')
    }

    environment {
        HARBOR_CREDENTIAL_ID = 'harbor-id'
        GITLAB_CREDENTIAL_ID = 'gitlab'
        KUBECONFIG_CREDENTIAL_ID = 'pig-kubeconfig'
        REGISTRY = 'ip:端口'//harbor镜像仓库
        HARBOR_NAMESPACE = 'pig-dev'
        K8s_NAMESPACE = 'pig-dev'
    }

    stages {

        stage ('拉取代码') {
            steps {
                checkout(scm)
            }
        }

		stage('初始化变量') {
		  agent none
		  steps {
			container('maven') {
			  script {
				//自由组合发布
				if("${params.MultiServicesBuild}".trim() != "no") {
				  ServicesBuild = "${params.MultiServicesBuild}".split(",")
				  for (service in ServicesBuild) {
					println "now got ${service}"
				  }
				}else if("${params.ServicesDeploy}".trim() == "all"){
					ServicesBuildStr = 'pig-gateway,pig-auth,pig-register,pig-upms-biz,pig-codegen,pig-monitor,pig-sentinel-dashboard,pig-xxl-job-admin'
					ServicesBuild = "${ServicesBuildStr}".split(",")
				}else if("${params.ServicesDeploy}".trim() != "all"){
					ServicesBuild = "${params.ServicesDeploy}".split(",")
				}
			  }
			}
		  }
	    }

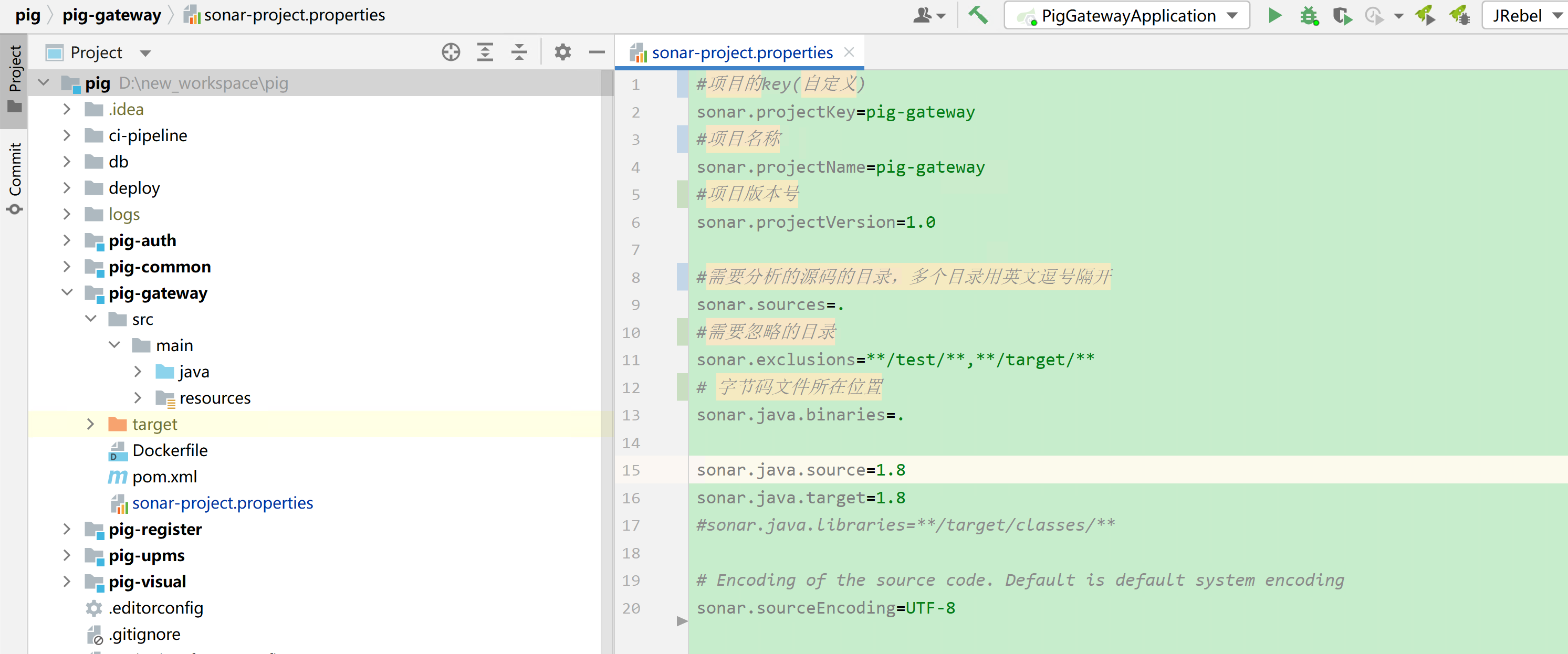

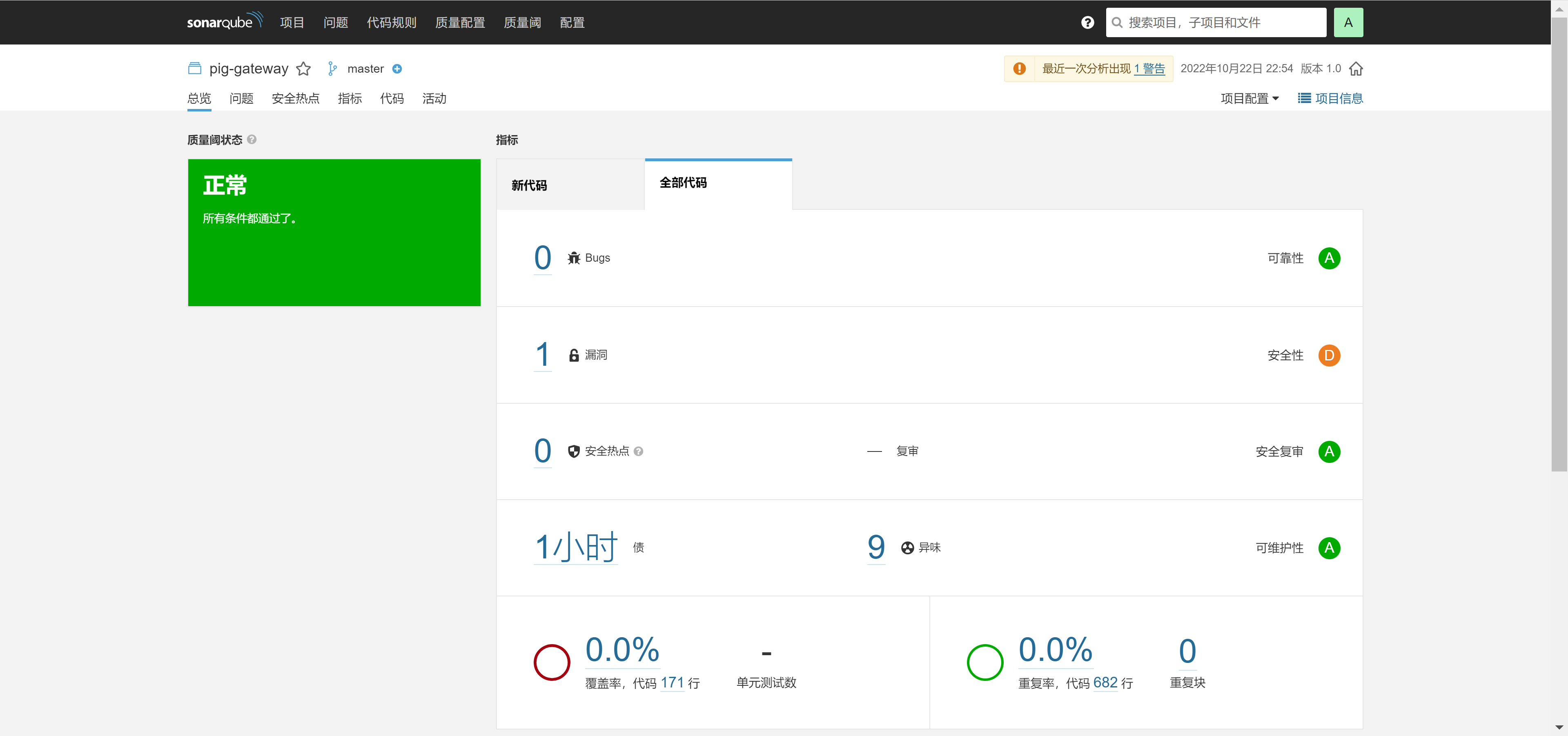

        stage('sonarQube代码质量检查') {
            steps {
                script {
                    if("${params.sonarQube}".trim() == "yes") {
                       for (service in ServicesBuild) {
                          def workspace = "pig-"
                          println "当前进行代码质量检查是：${service}"
                          if("${service}".trim() == "pig-gateway" || "${service}".trim() == "pig-auth" || "${service}".trim() == "pig-register"){
                              workspace = "${workspace}" + "${service}".trim().split("-")[1]
                           }
                          if("${service}".trim() == "pig-codegen" || "${service}".trim() == "pig-monitor" || "${service}".trim() == "pig-sentinel-dashboard" || "${service}".trim() == "pig-xxl-job-admin"){
                              workspace = "pig-visual/" + "${service}".trim()
                          }
                           if("${service}".trim() == "pig-upms-biz"){
                               workspace = "pig-upms/" + "${service}".trim()
                           }

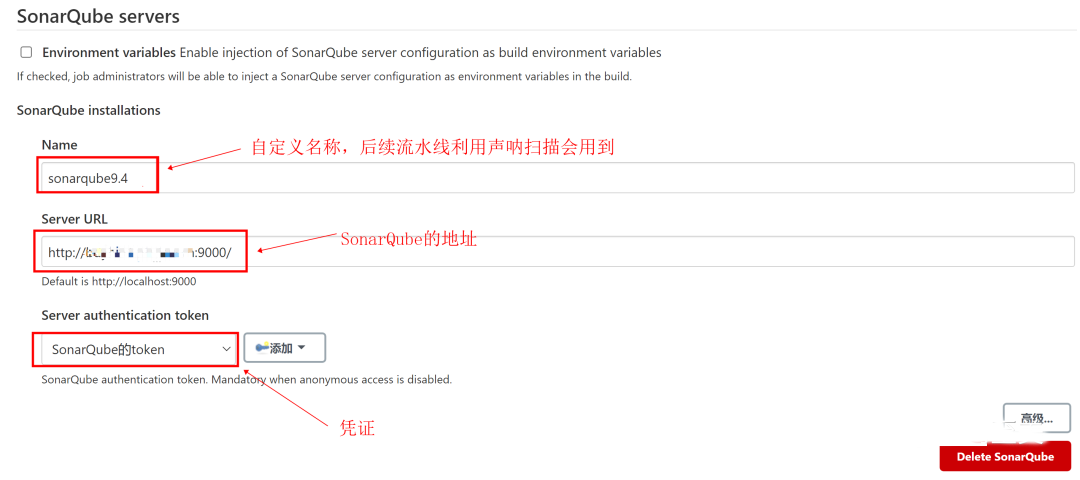

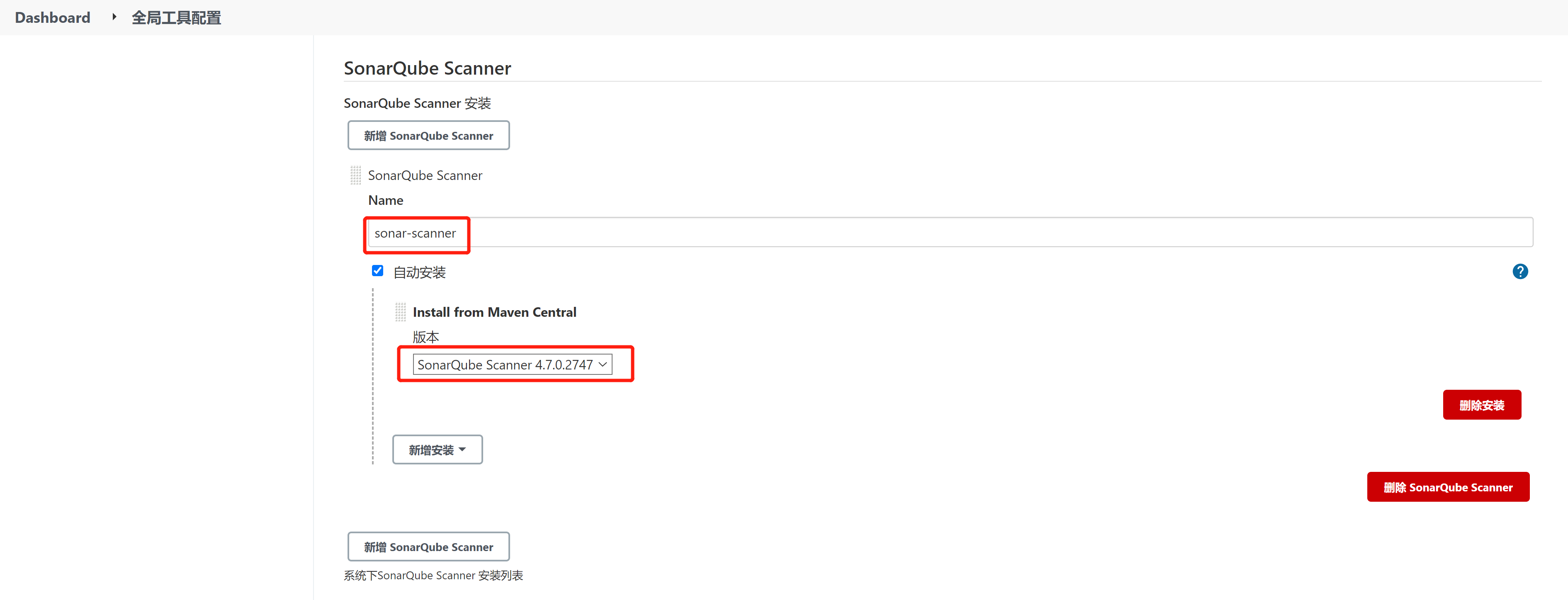

                           //定义当前Jenkins的SonarQubeScanner工具
                           scannerHome = tool 'sonar-scanner'
                           //引用当前JenkinsSonarQube环境
                           withSonarQubeEnv('sonarqube9.4') {
                               sh """
                               cd ${workspace}
                               ${scannerHome}/bin/sonar-scanner
                           """
                           }
                       }
                    }else{
                        println "是no，跳过sonarQube代码质量检查"
                    }
                }
            }
        }

		stage('打包') {
			agent none
			steps {
				container('maven') {
				  script {
                    sh "mvn -Dmaven.test.skip=true clean package -P${params.Environments}"
				  }
				}
			}
		}

		stage('构建镜像') {
			agent none
			steps {
				container('maven') {
				  script {
                    for (service in ServicesBuild) {
                      def workspace = "pig-"
                      println "当前构建的镜像是：${service}"
                      stage ("build ${service}") {
                          if("${service}".trim() == "pig-gateway" || "${service}".trim() == "pig-auth" || "${service}".trim() == "pig-register"){
                              workspace = "${workspace}" + "${service}".trim().split("-")[1]
                           }
                          if("${service}".trim() == "pig-codegen" || "${service}".trim() == "pig-monitor" || "${service}".trim() == "pig-sentinel-dashboard" || "${service}".trim() == "pig-xxl-job-admin"){
                              workspace = "pig-visual/" + "${service}".trim()
                          }
                           if("${service}".trim() == "pig-upms-biz"){
                               workspace = "pig-upms/" + "${service}".trim()
                           }
                        sh "cd ${workspace} && docker build -f Dockerfile -t $REGISTRY/$HARBOR_NAMESPACE/${service}:$BUILD_NUMBER ."
                      }
                    }
				  }
				}
			}
		}

		stage('镜像推送') {
			agent none
			steps {
				container('maven') {
				  script {
					for (service in ServicesBuild) {
					  println "当前推送的镜像是：${service}"
					  stage ("push ${service}") {
						withCredentials([usernamePassword(passwordVariable : 'HARBOR_PASSWORD' ,usernameVariable : 'HARBOR_USERNAME' ,credentialsId : "$HARBOR_CREDENTIAL_ID" ,)]) {
							sh 'echo "$HARBOR_PASSWORD" | docker login $REGISTRY -u "$HARBOR_USERNAME" --password-stdin'
							sh "docker push  $REGISTRY/$HARBOR_NAMESPACE/${service}:$BUILD_NUMBER"
						}
					  }
					}
				  }
				}
			}
		}

		stage('推送镜像之latest') {
			agent none
			steps {
				container('maven') {
				  script {
					for (service in ServicesBuild) {
					  println "当前推送的latest镜像是：${service}"
					  stage ("pushLatest ${service}") {
						sh "docker tag  $REGISTRY/$HARBOR_NAMESPACE/${service}:$BUILD_NUMBER $REGISTRY/$HARBOR_NAMESPACE/${service}:latest"
						sh "docker push  $REGISTRY/$HARBOR_NAMESPACE/${service}:latest"
					  }
					}
				  }
				}
			}
		}

		stage('部署到dev环境') {
			 steps {
				 container ('maven') {
				   script {
					 for (service in ServicesBuild) {
                       //自定义的全局变量,也就是整个流水线可以去使用
                       env.APP_NAME = "${service}"
                       if("${service}".trim() == "pig-gateway") {
                          env.NODEPORT = 31201
                          env.PORT = 9999
                        }
                       if("${service}".trim() == "pig-auth") {
                          env.NODEPORT = 31202
                          env.PORT = 3000
                        }
                       if("${service}".trim() == "pig-register") {
                          env.NODEPORT = 31203
                          env.PORT = 8848
                        }
                       if("${service}".trim() == "pig-upms-biz") {
                          env.NODEPORT = 31204
                          env.PORT = 4000
                        }
                       if("${service}".trim() == "pig-codegen") {
                          env.NODEPORT = 31205
                          env.PORT = 5002
                        }
                       if("${service}".trim() == "pig-monitor") {
                          env.NODEPORT = 31206
                          env.PORT = 5001
                        }
                       if("${service}".trim() == "pig-sentinel-dashboard") {
                          env.NODEPORT = 31207
                          env.PORT = 5003
                        }
                       if("${service}".trim() == "pig-xxl-job-admin") {
                          env.NODEPORT = 31208
                          env.PORT = 5004
                        }

					   stage ("deploy ${service}") {
						println "即将部署的服务是 $APP_NAME"
						   withCredentials([
							   kubeconfigFile(
							   credentialsId: env.KUBECONFIG_CREDENTIAL_ID,
							   variable: 'KUBECONFIG')
							   ]) {
                                   if("${service}".trim() == "pig-register") {
                                       sh "envsubst < deploy/${params.Environments}/nacos-devops.yaml | kubectl apply -f -"
                                   }else{
                                       sh "envsubst < deploy/${params.Environments}/devops.yaml | kubectl apply -f -"
                                   }
						   }
					   }
					 }
				   }
				 }
			 }
		}


	}

}

通过 ${service} 来判断最终选择哪个 deploy 来部署。

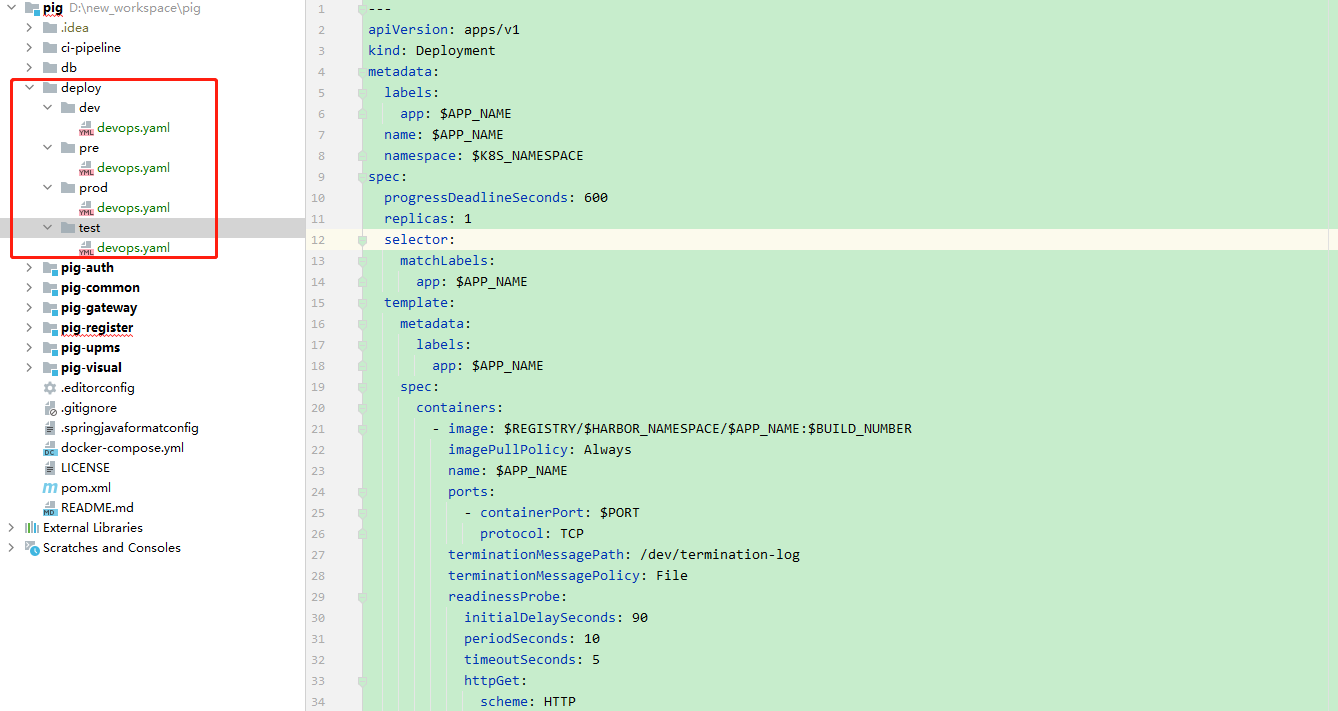

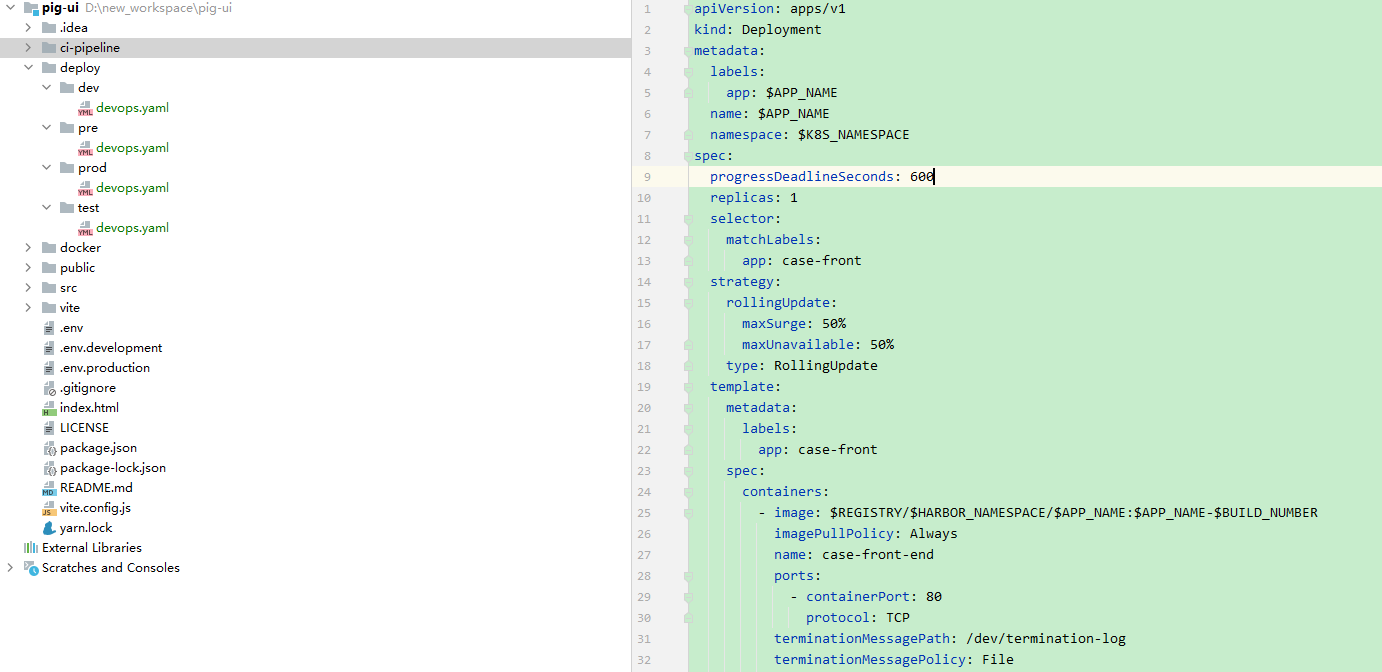

代码中创建 devops.yaml 部署文件：

内容如下：

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  selector:
    matchLabels:
      app: $APP_NAME
  template:
    metadata:
      labels:
        app: $APP_NAME
    spec:
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$BUILD_NUMBER
          imagePullPolicy: Always
          name: $APP_NAME
          ports:
            - containerPort: $PORT
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  ports:
    - name: http
      port: $PORT
      protocol: TCP
      targetPort: $PORT
      nodePort: $NODEPORT
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

代码中创建 nacos-devops.yaml 部署文件：

由于 pig-register 服务是 nacos 服务，其 K8s 的 yaml 部署应该和其他服务不同，采用 StatefulSet 来部署且副本数为 3，, 并添加相对应的端口。

内容如下：

---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  serviceName: $APP_NAME
  replicas: 3
  selector:
    matchLabels:
      app: $APP_NAME
  template:
    metadata:
      labels:
        app: $APP_NAME
      annotations:
        pod.alpha.kubernetes.io/initialized: "true"
    spec:
      affinity:
        podAntiAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            - labelSelector:
                matchExpressions:
                  - key: "app"
                    operator: In
                    values:
                      - nacos
              topologyKey: "kubernetes.io/hostname"
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$BUILD_NUMBER
          imagePullPolicy: Always
          name: $APP_NAME
          ports:
            - containerPort: 8848
              name: client-port
            - containerPort: 9848
              name: client-rpc
            - containerPort: 9849
              name: raft-rpc
            - containerPort: 7848
              name: old-raft-rpc
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      restartPolicy: Always
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
  annotations:
    service.alpha.kubernetes.io/tolerate-unready-endpoints: "true"
spec:
  ports:
    - port: 8848
      protocol: TCP
      name: server
      targetPort: 8848
      nodePort: $NODEPORT
    - port: 9848
      name: client-rpc
      targetPort: 9848
    - port: 9849
      name: raft-rpc
      targetPort: 9849
    ### 兼容1.4.x版本的选举端口
    - port: 7848
      name: old-raft-rpc
      targetPort: 7848
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

后续这些文件都可可采用共享仓库来统一管理。

发布

由于 pig-gateway、pig-auth 和 pig-upms-biz 等其它服务都是依赖 nacos(pig-register) 服务的，所以我们先发布 pig-register 服务。

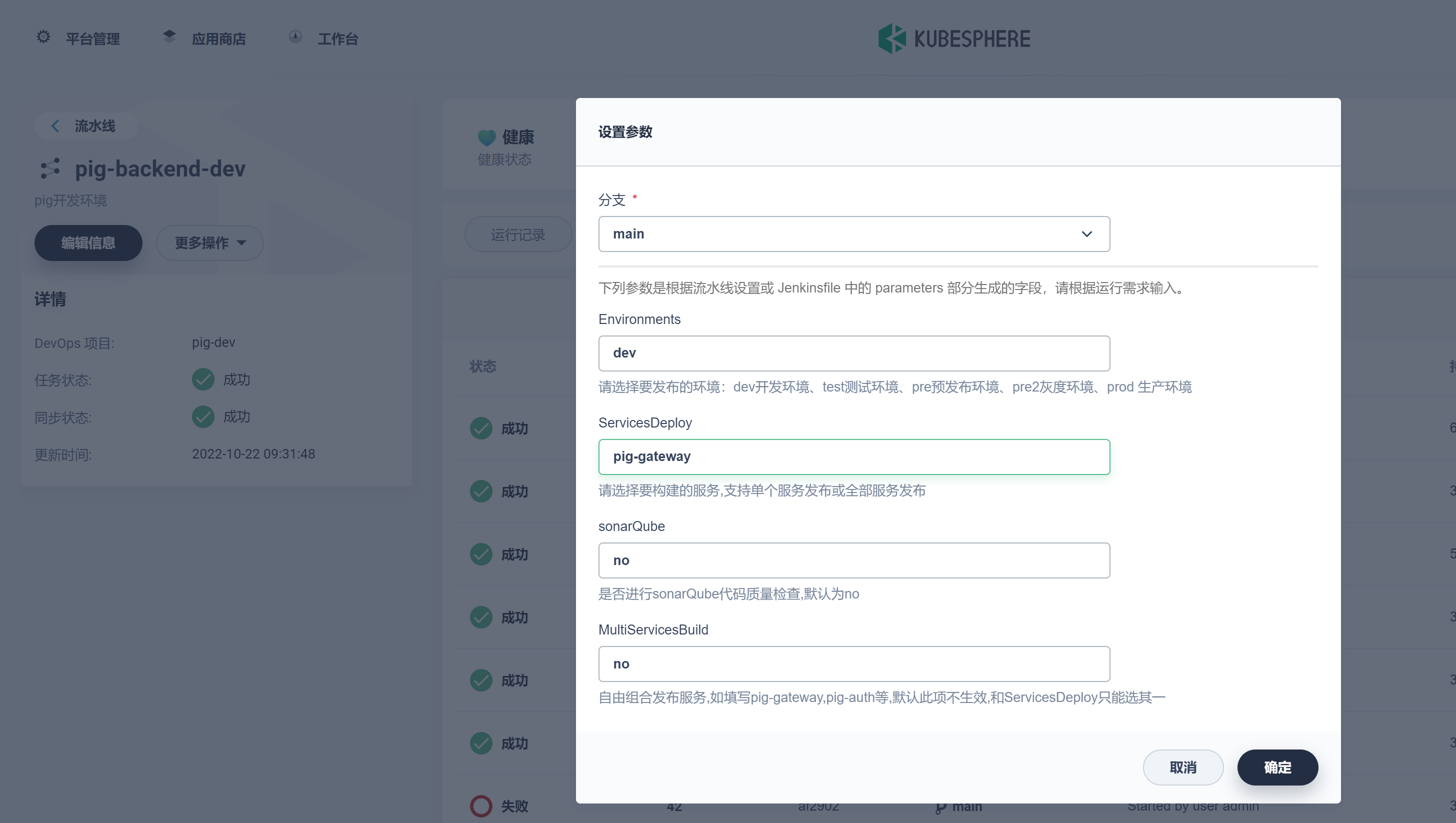

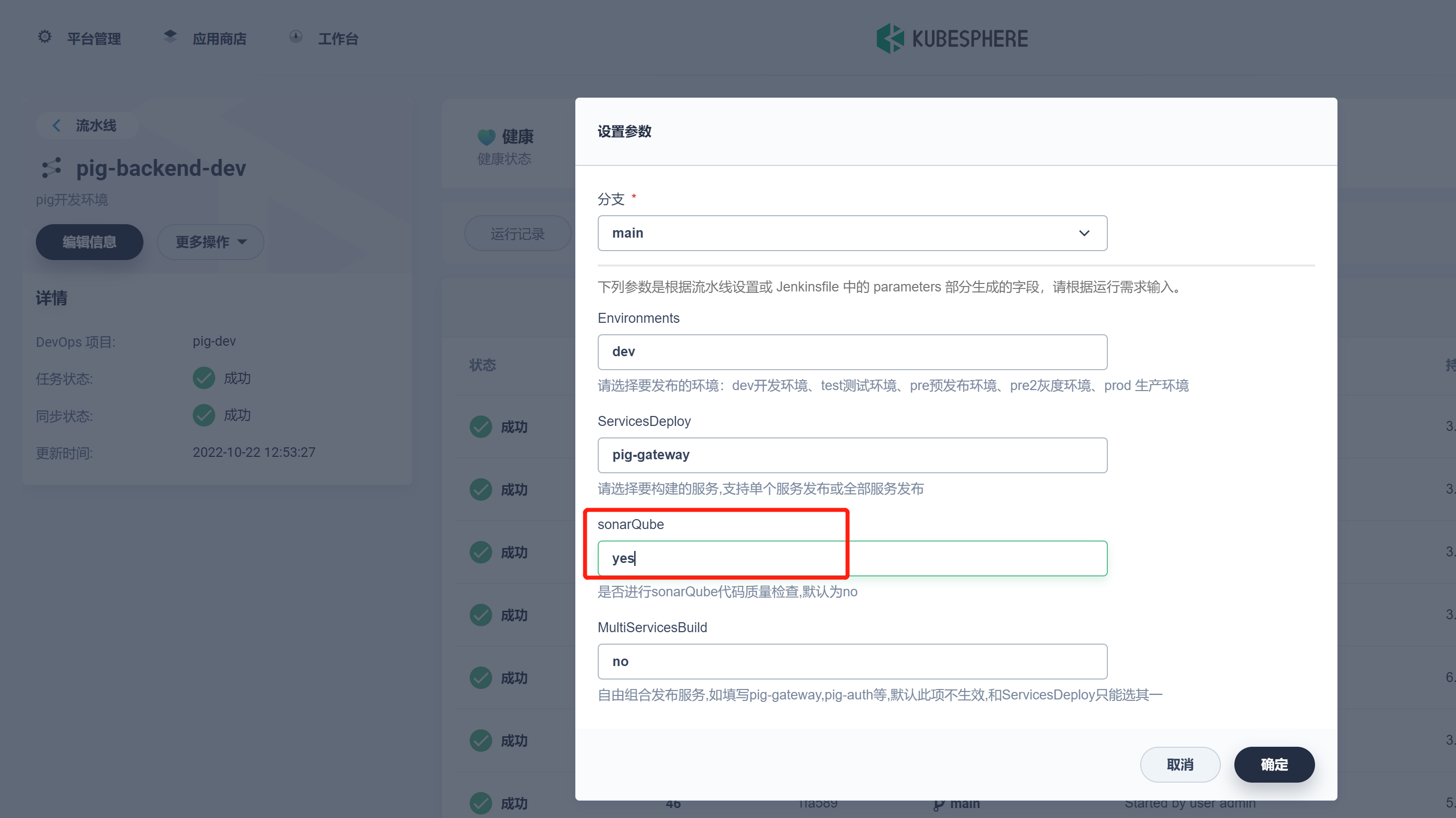

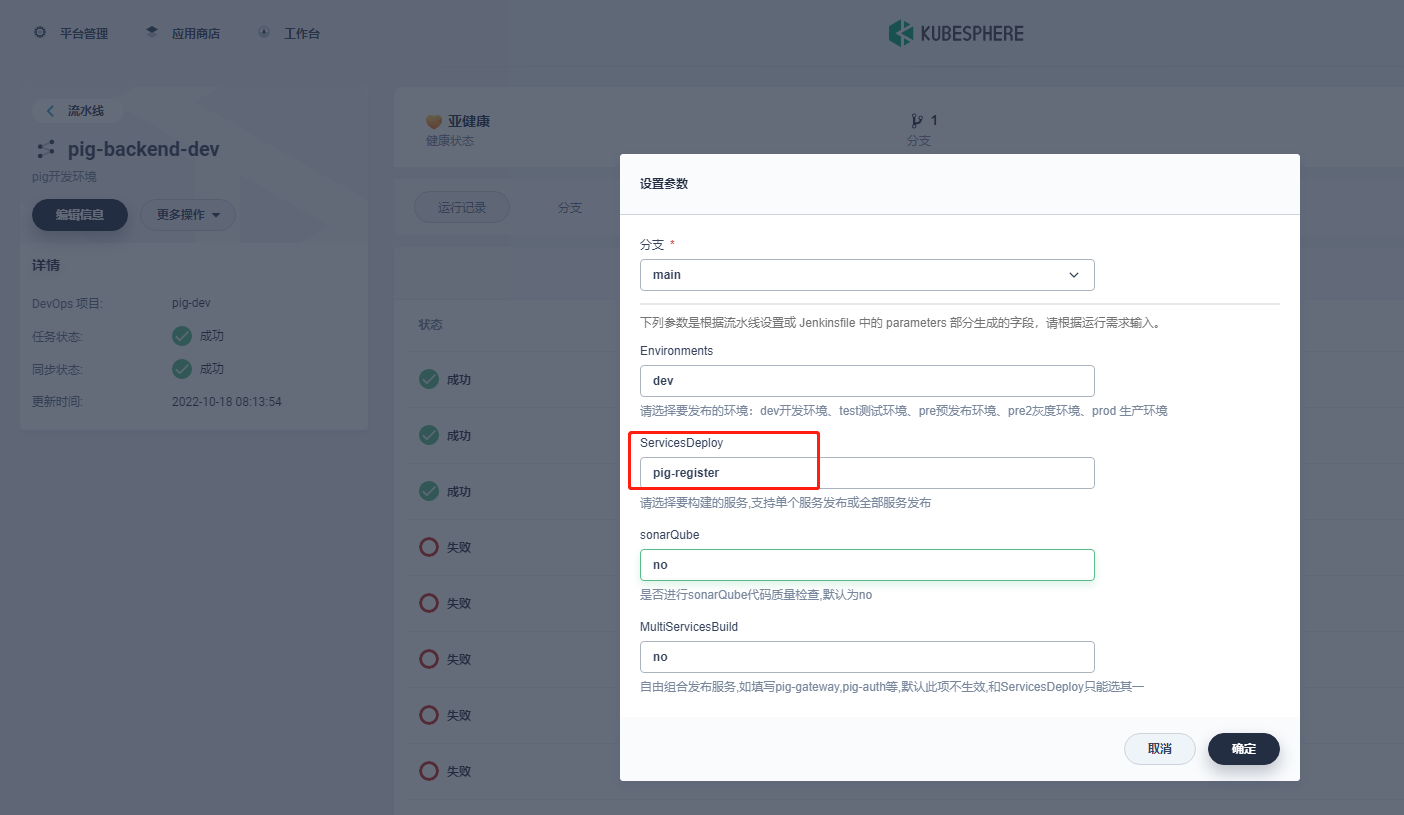

进入 DevOps 项目 -> pig-dev -> pig-backend-dev -> 运行。

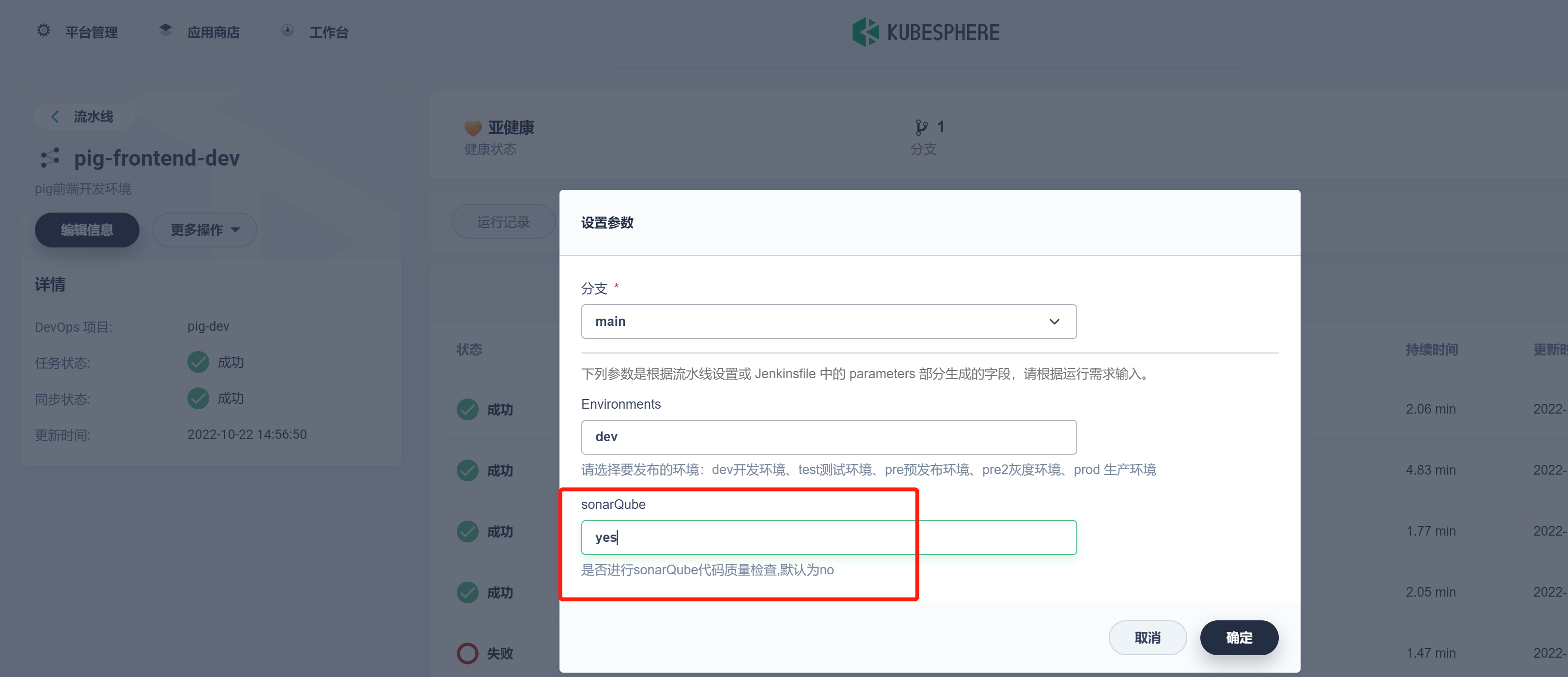

这里 KubeSphere3.3.0 版本中有个 bug，choice 类型的还是识别为 string，所以暂时只能手动输入。此 bug 将会在 3.3.1 版本修复。

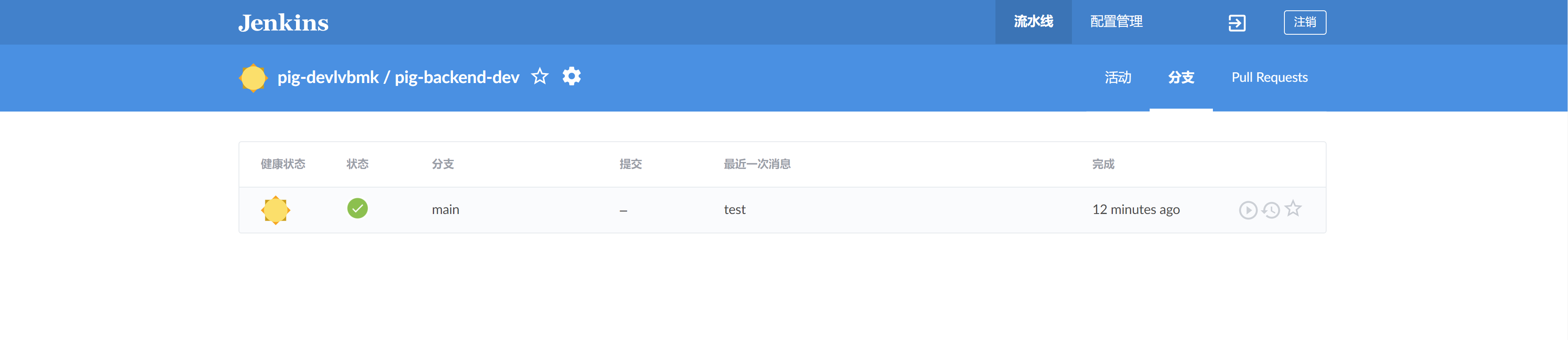

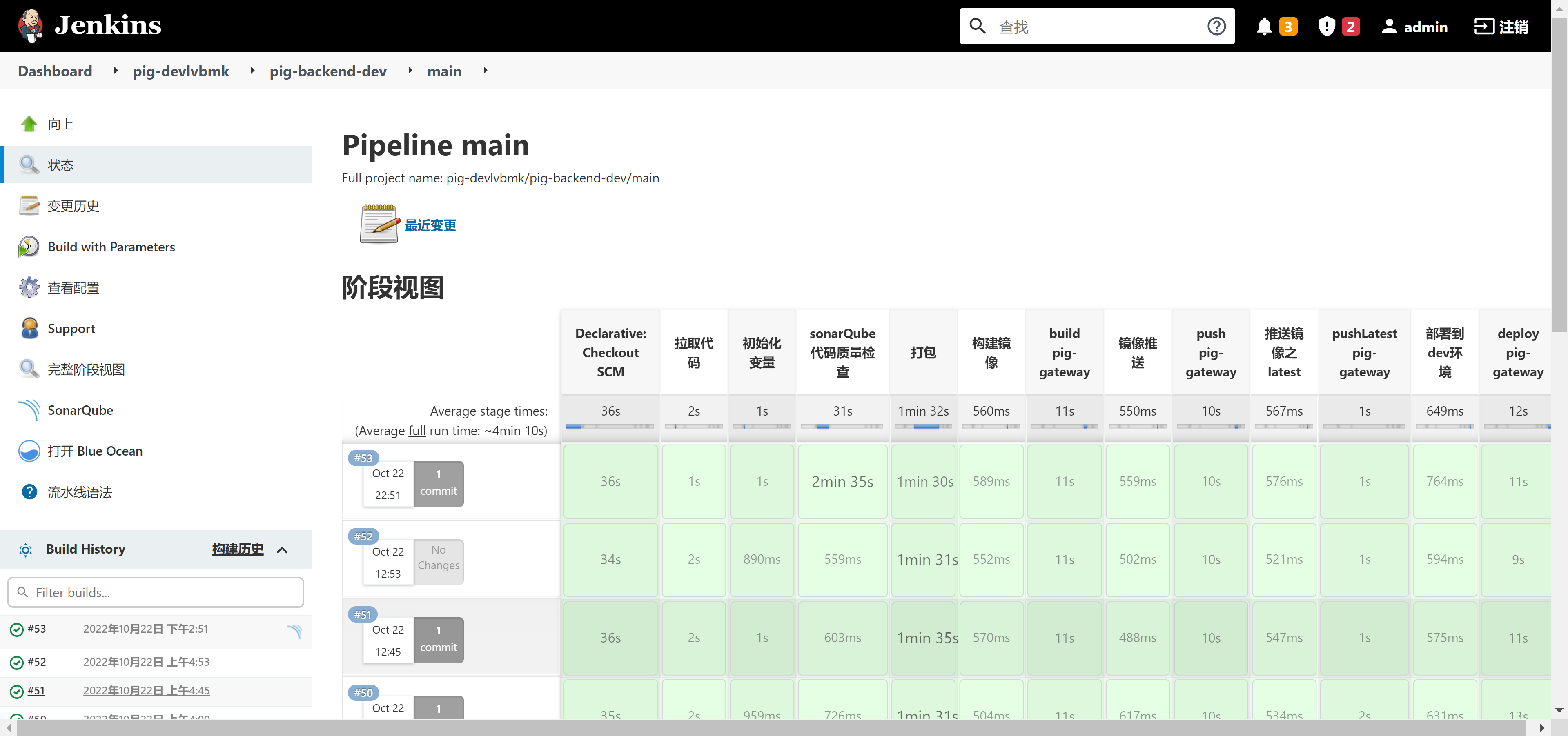

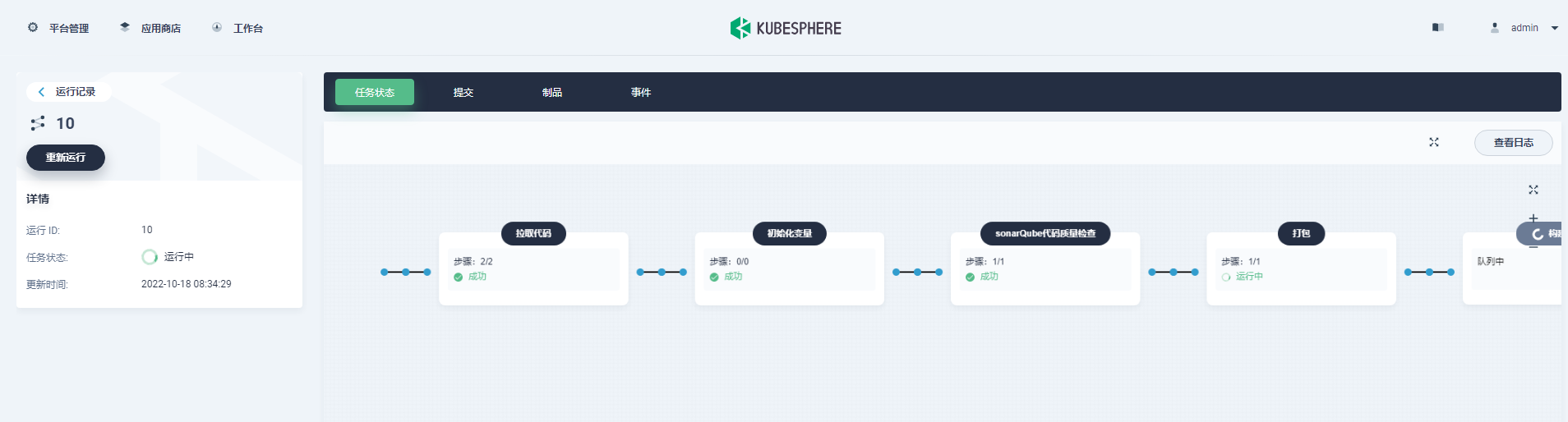

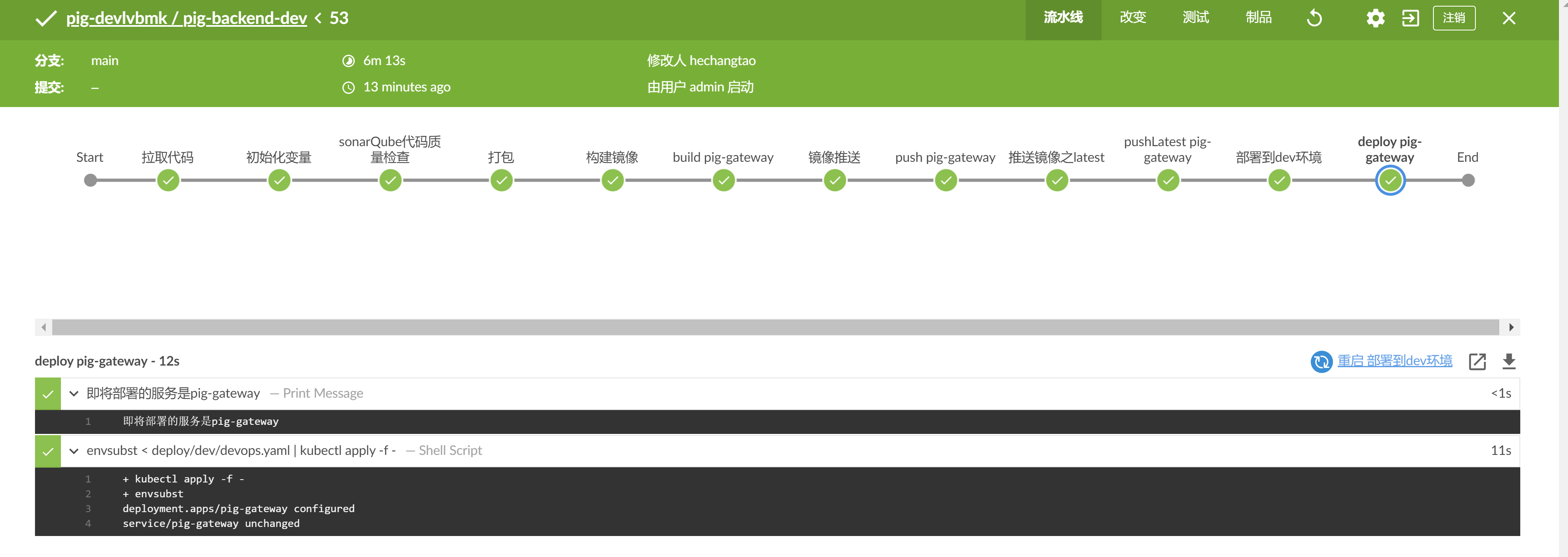

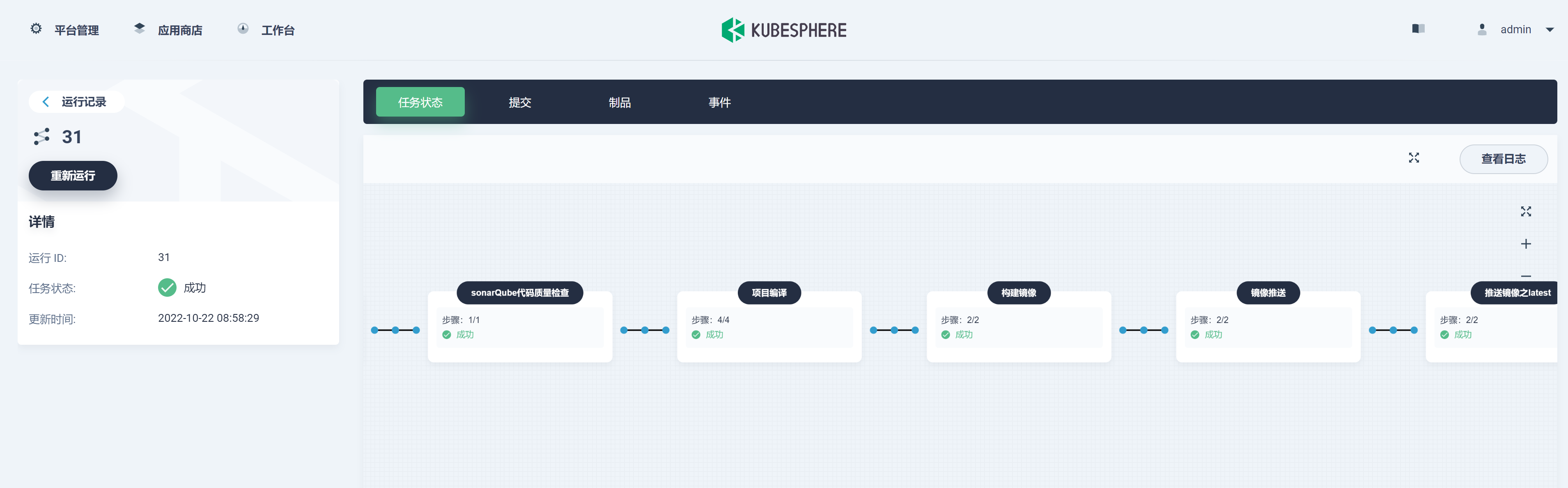

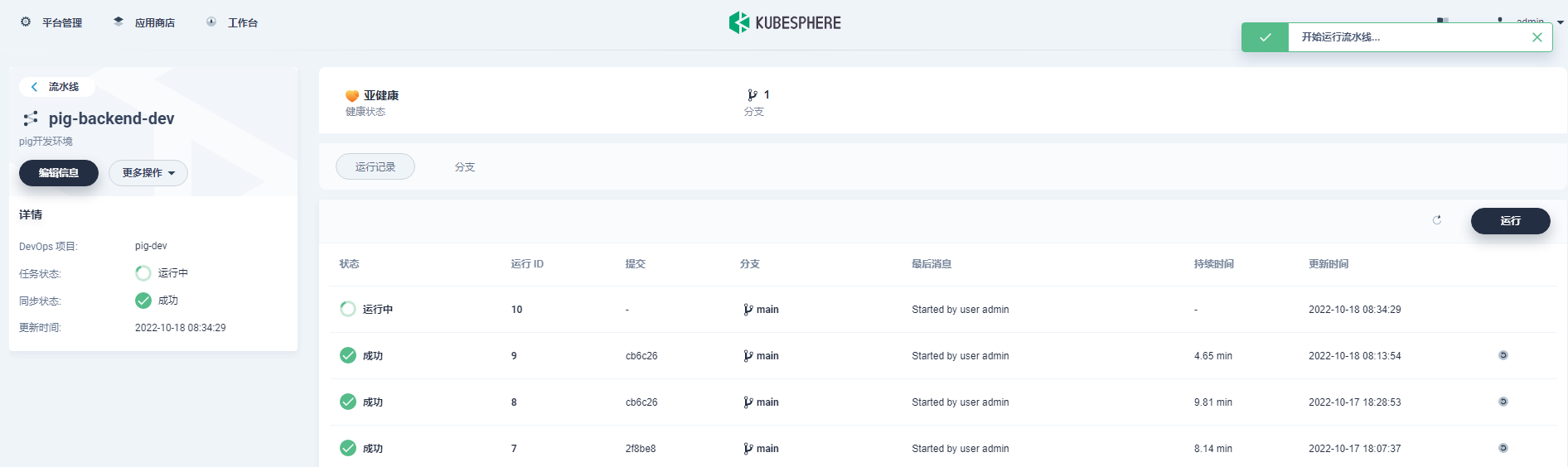

查看任务状态：

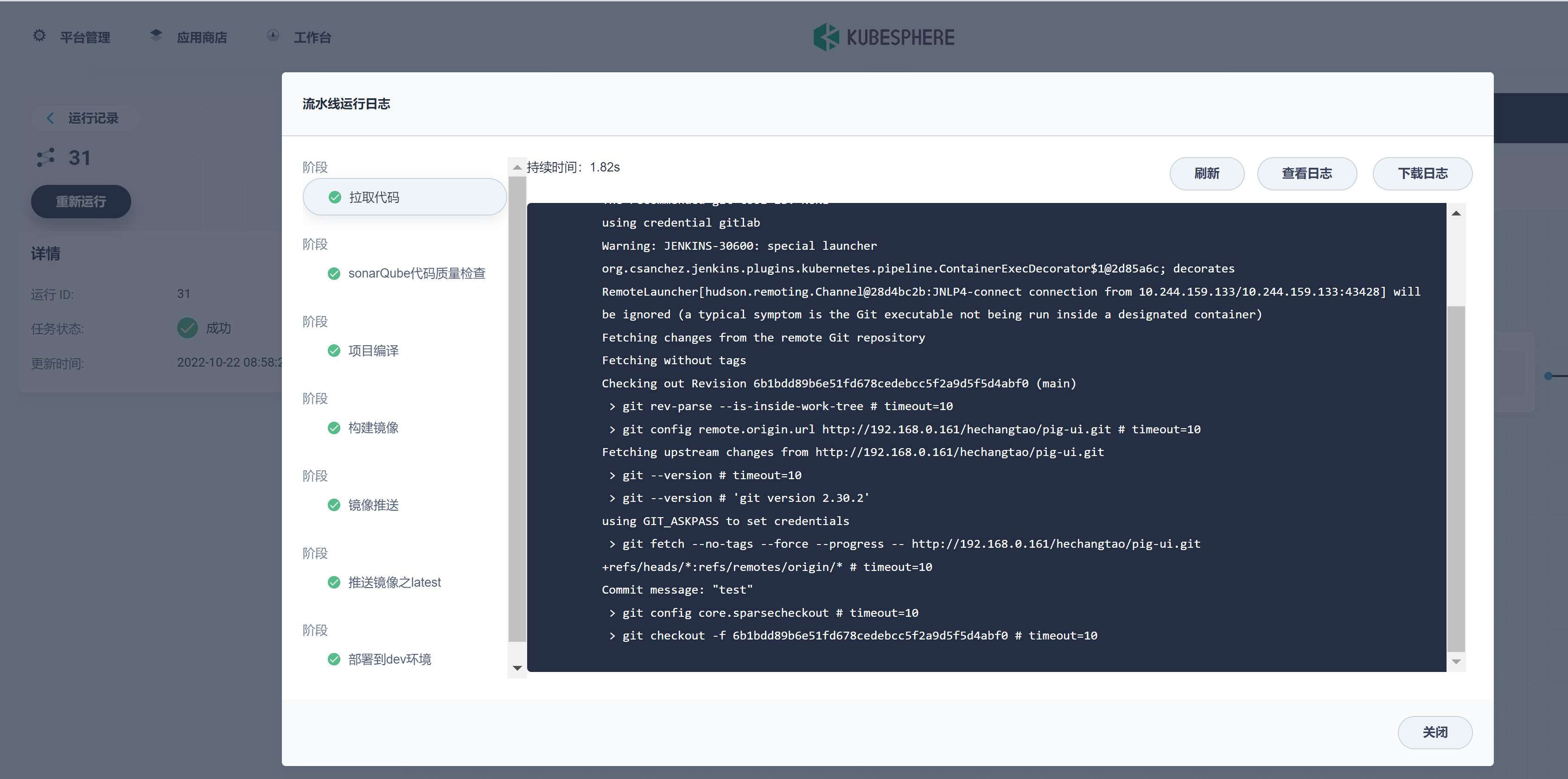

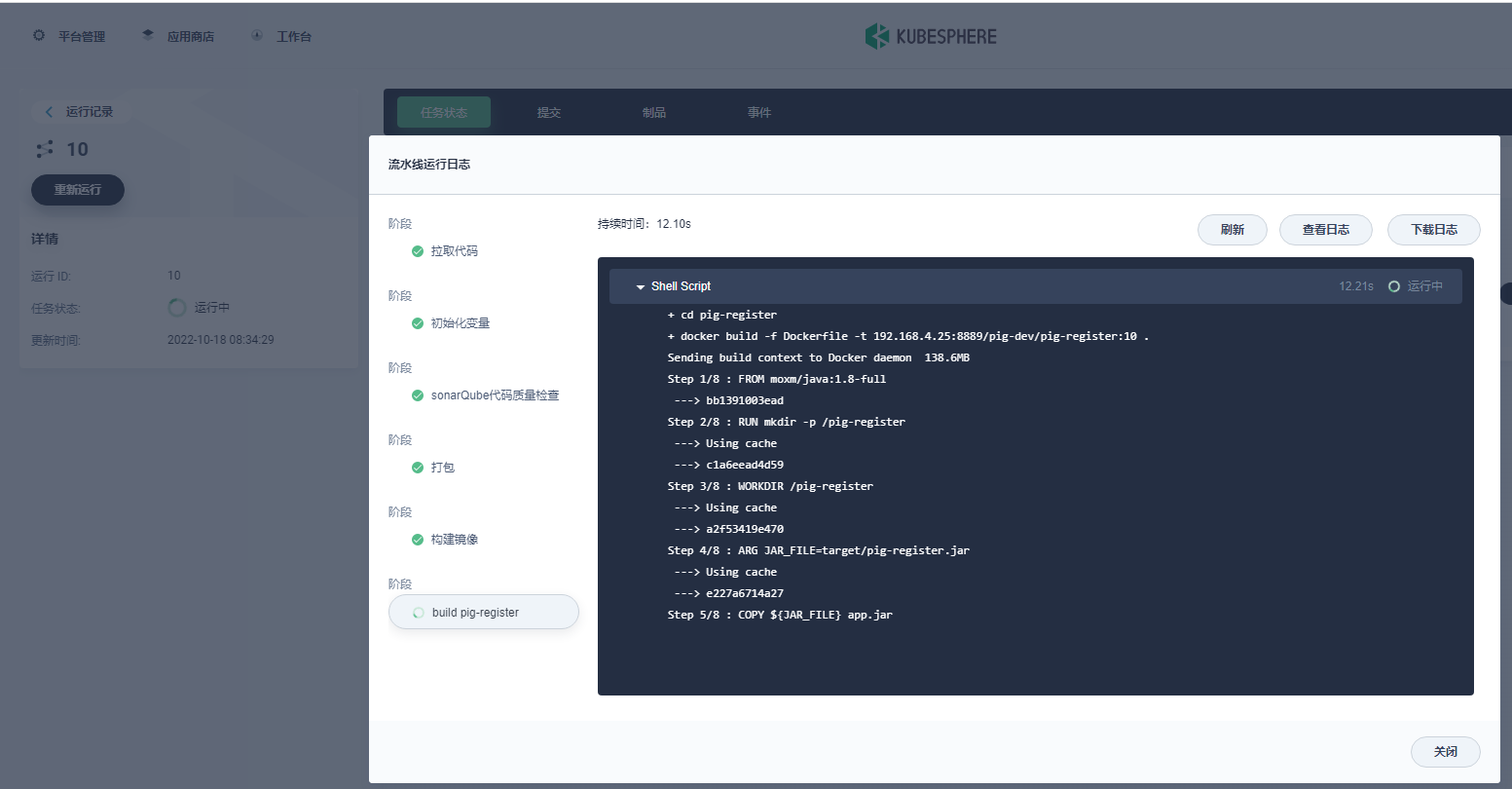

查看日志：

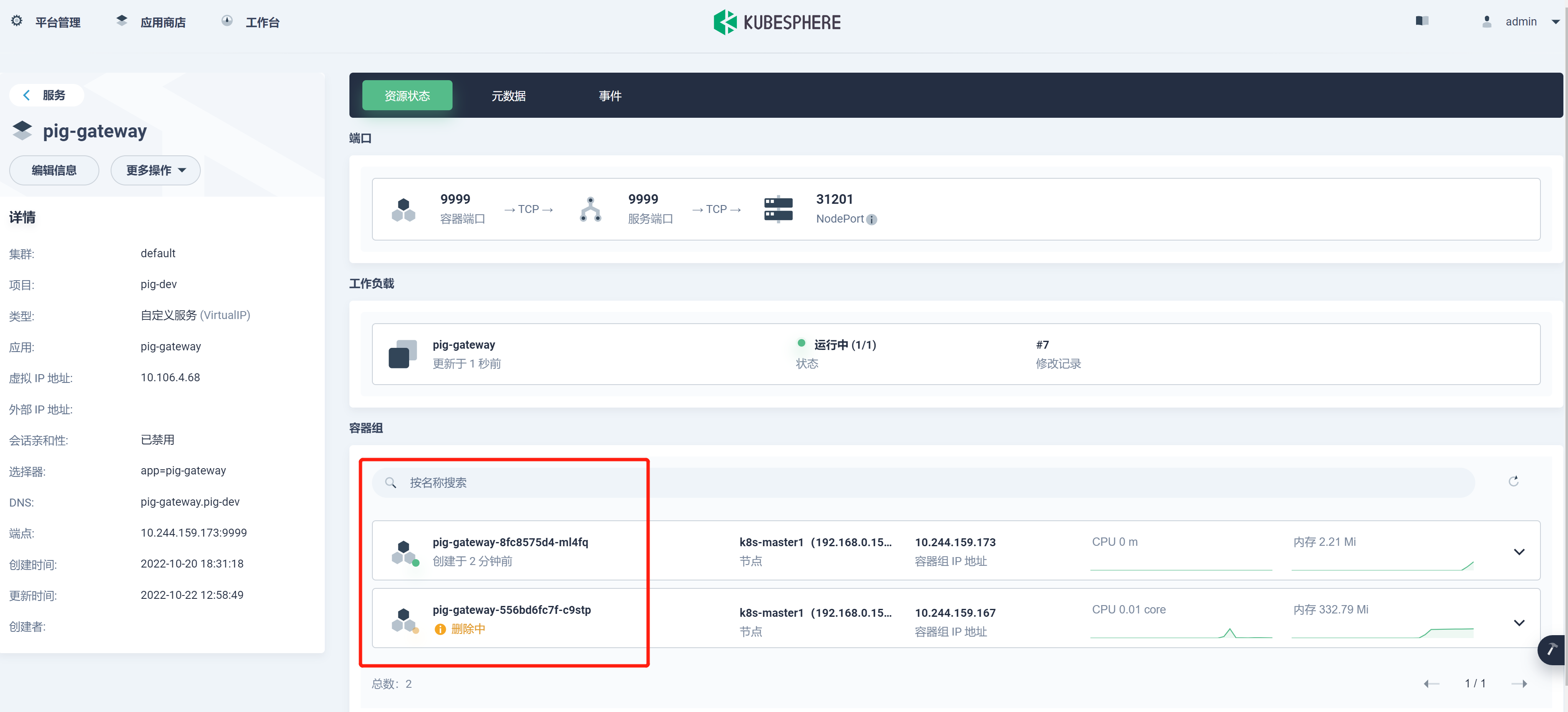

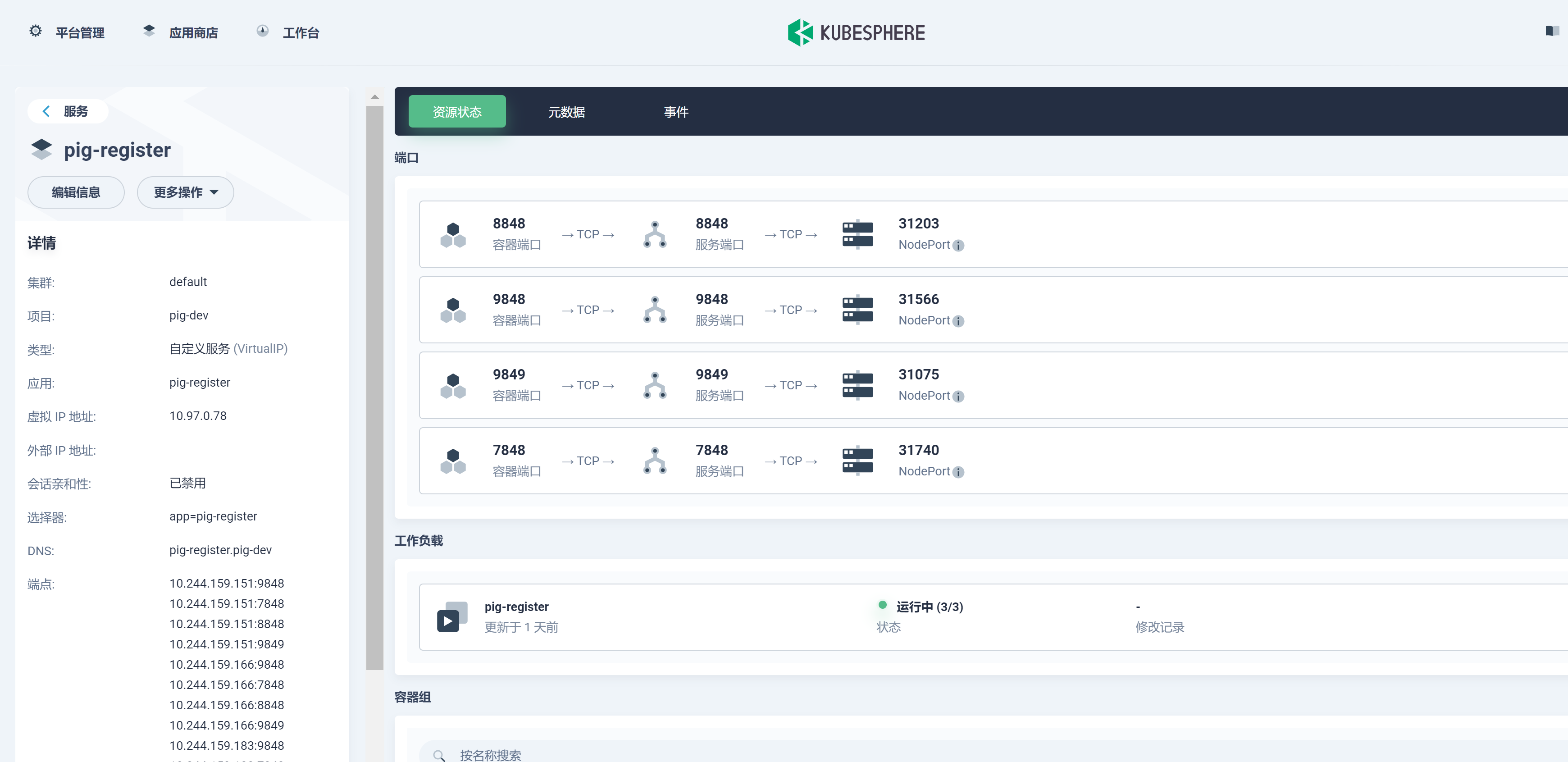

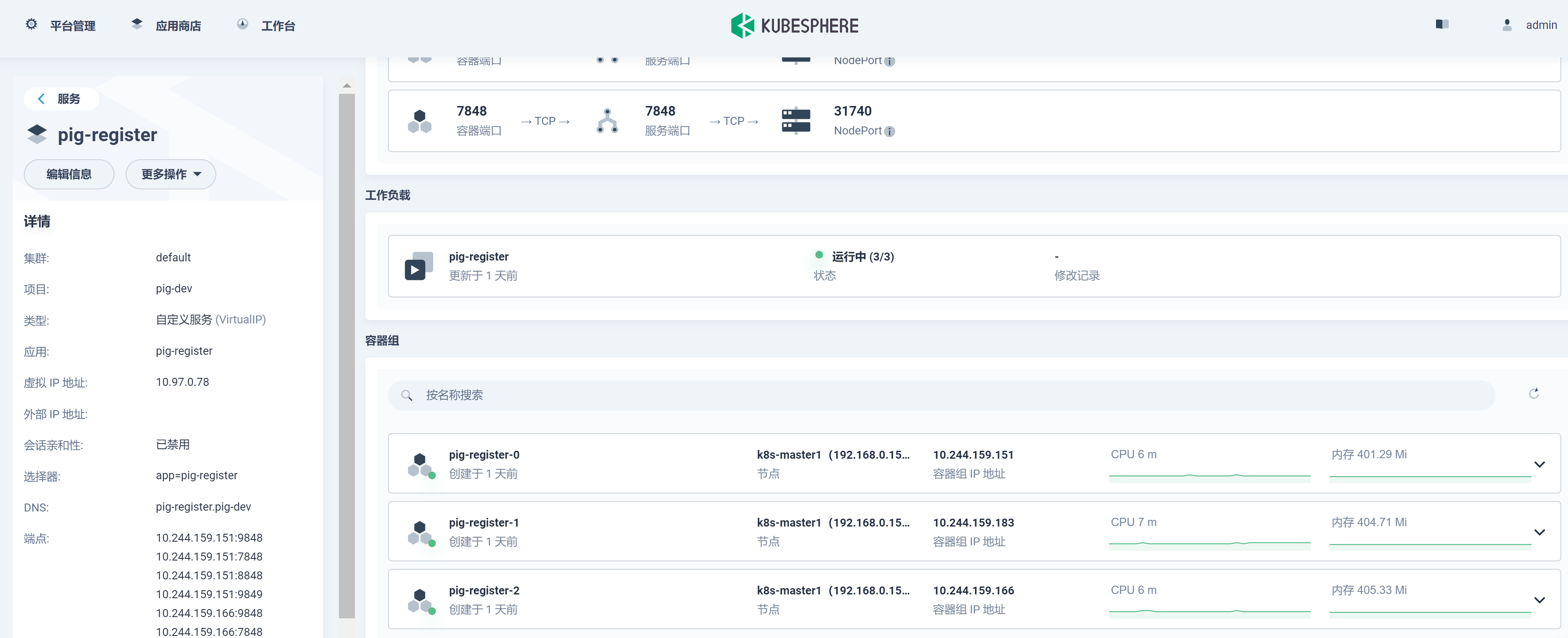

在项目 -> 应用负载 -> 服务下查看刚发布的 pig-register 服务：

进入 DevOps 项目 -> pig-dev -> pig-backend-dev -> 运行 -> 选择自由组合发布：

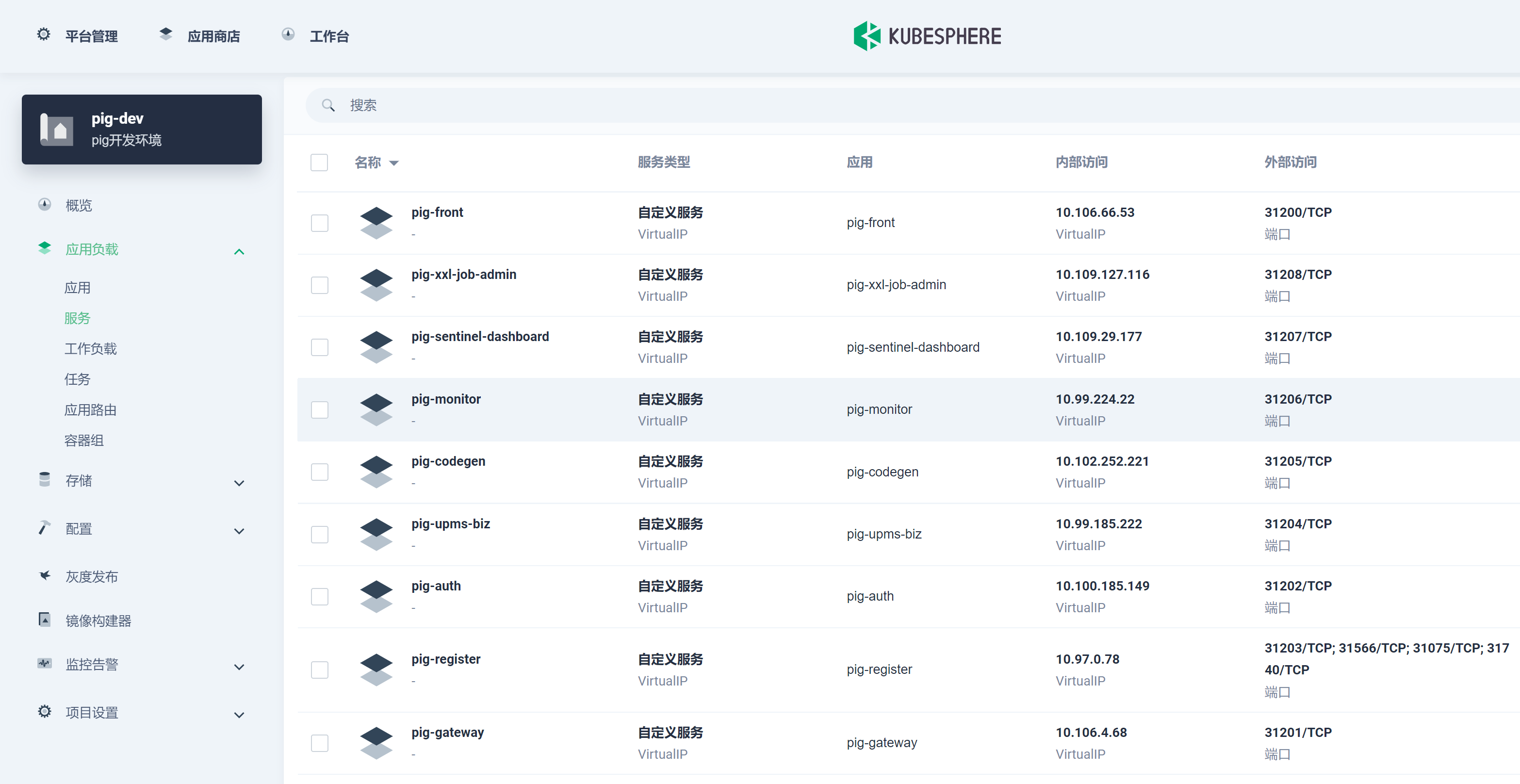

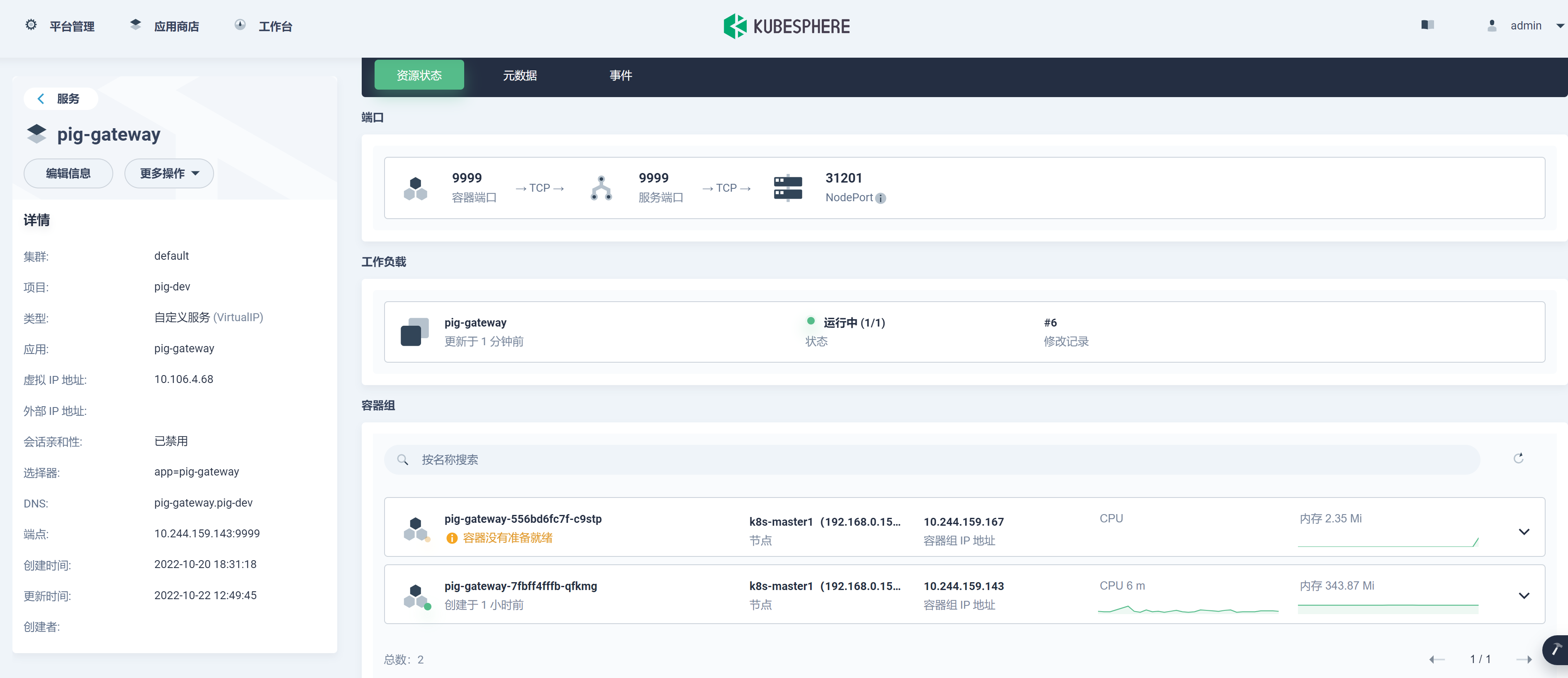

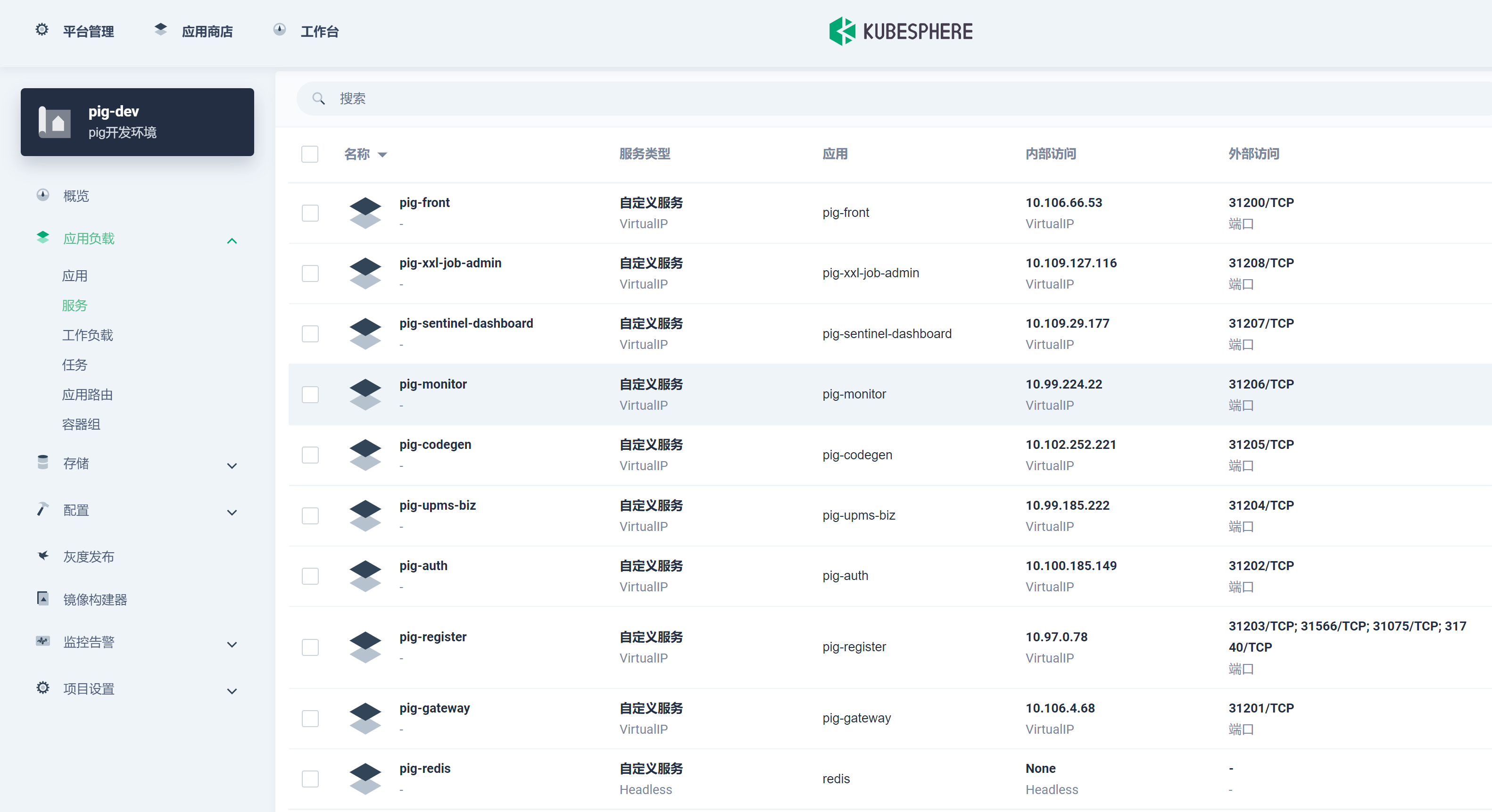

发布完成查看服务：

至此已经完成 Pig 后端无状态服务的部署。

部署 Pig 前端无状态服务

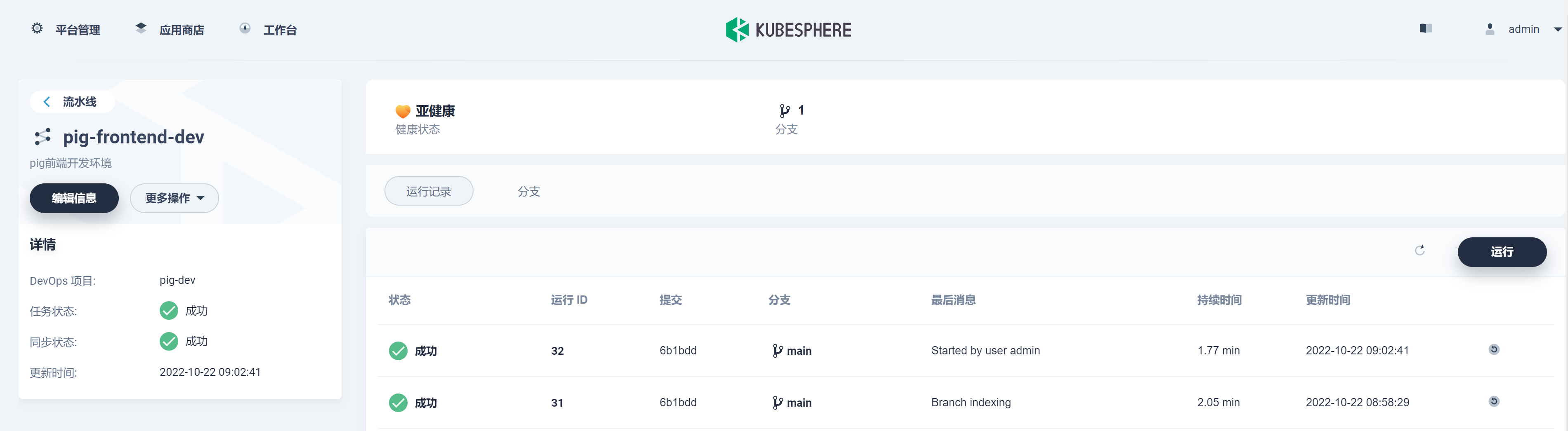

新建 pig 前端流水线 , 如下所示：

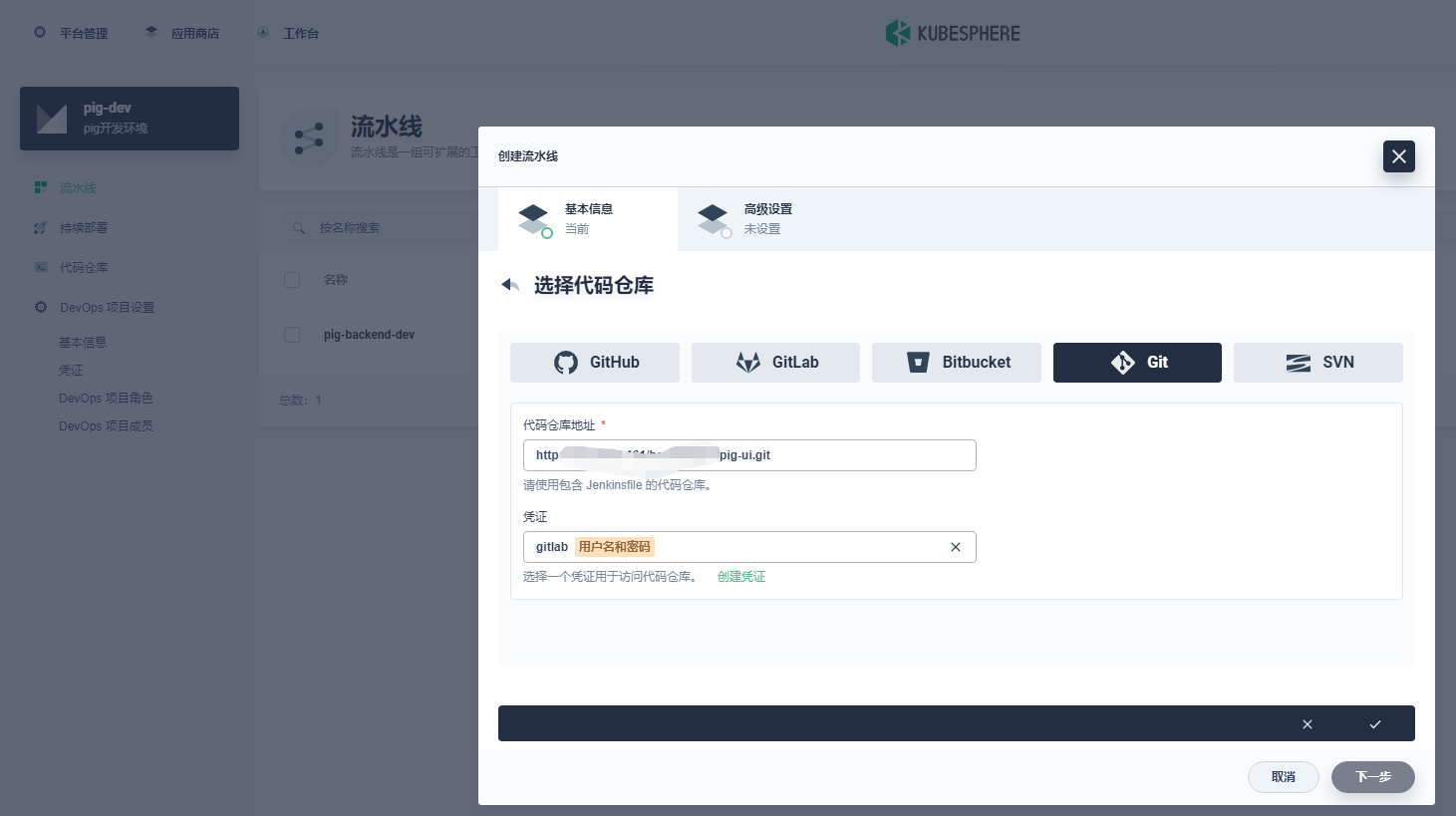

选择代码仓库：

编辑设置：

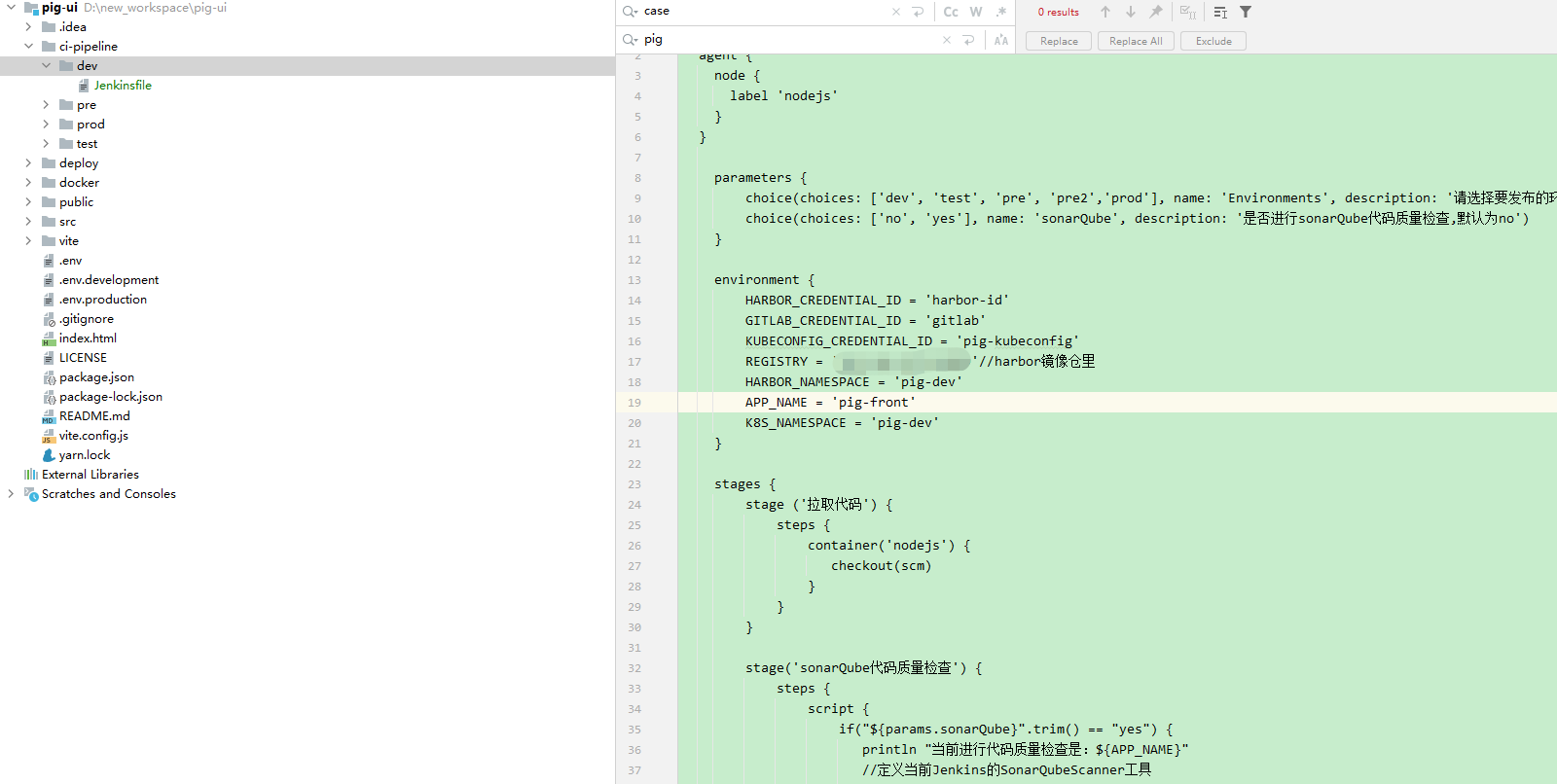

代码中创建 Jenkinsfile 文件：

内容如下：

pipeline {
  agent {
    node {
      label 'nodejs'
    }
  }

    parameters {

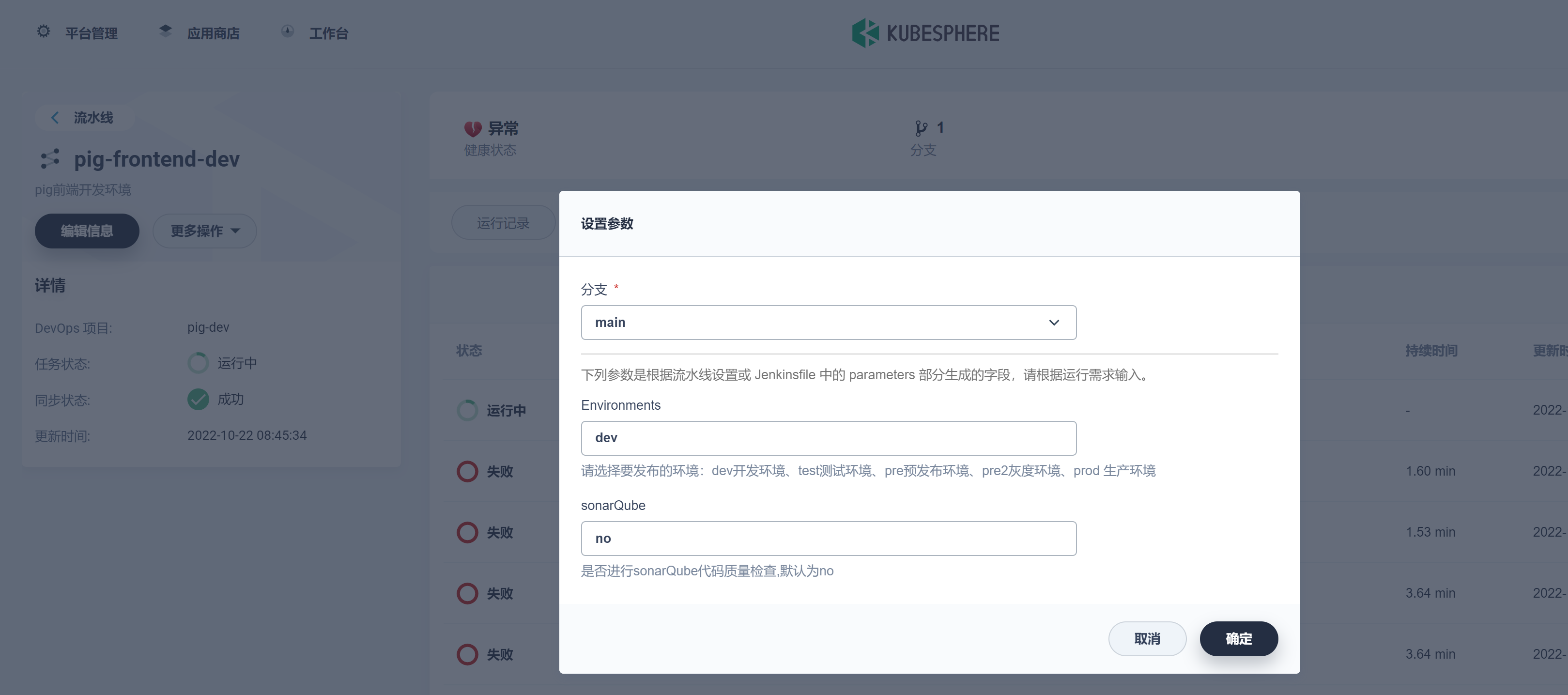

        choice(choices: ['dev', 'test', 'pre', 'pre2','prod'], name: 'Environments', description: '请选择要发布的环境：dev开发环境、test测试环境、pre预发布环境、pre2灰度环境、prod 生产环境')
        choice(choices: ['no', 'yes'], name: 'sonarQube', description: '是否进行sonarQube代码质量检查,默认为no')
    }

    environment {
        HARBOR_CREDENTIAL_ID = 'harbor-id'
        GITLAB_CREDENTIAL_ID = 'gitlab'
        KUBECONFIG_CREDENTIAL_ID = 'pig-kubeconfig'
        REGISTRY = 'ip:端口'//harbor镜像仓里
        HARBOR_NAMESPACE = 'pig-dev'
        APP_NAME = 'pig-front'
        K8s_NAMESPACE = 'pig-dev'
    }

    stages {
        stage ('拉取代码') {
            steps {
                container('nodejs') {
                   checkout(scm)
                }
            }
        }

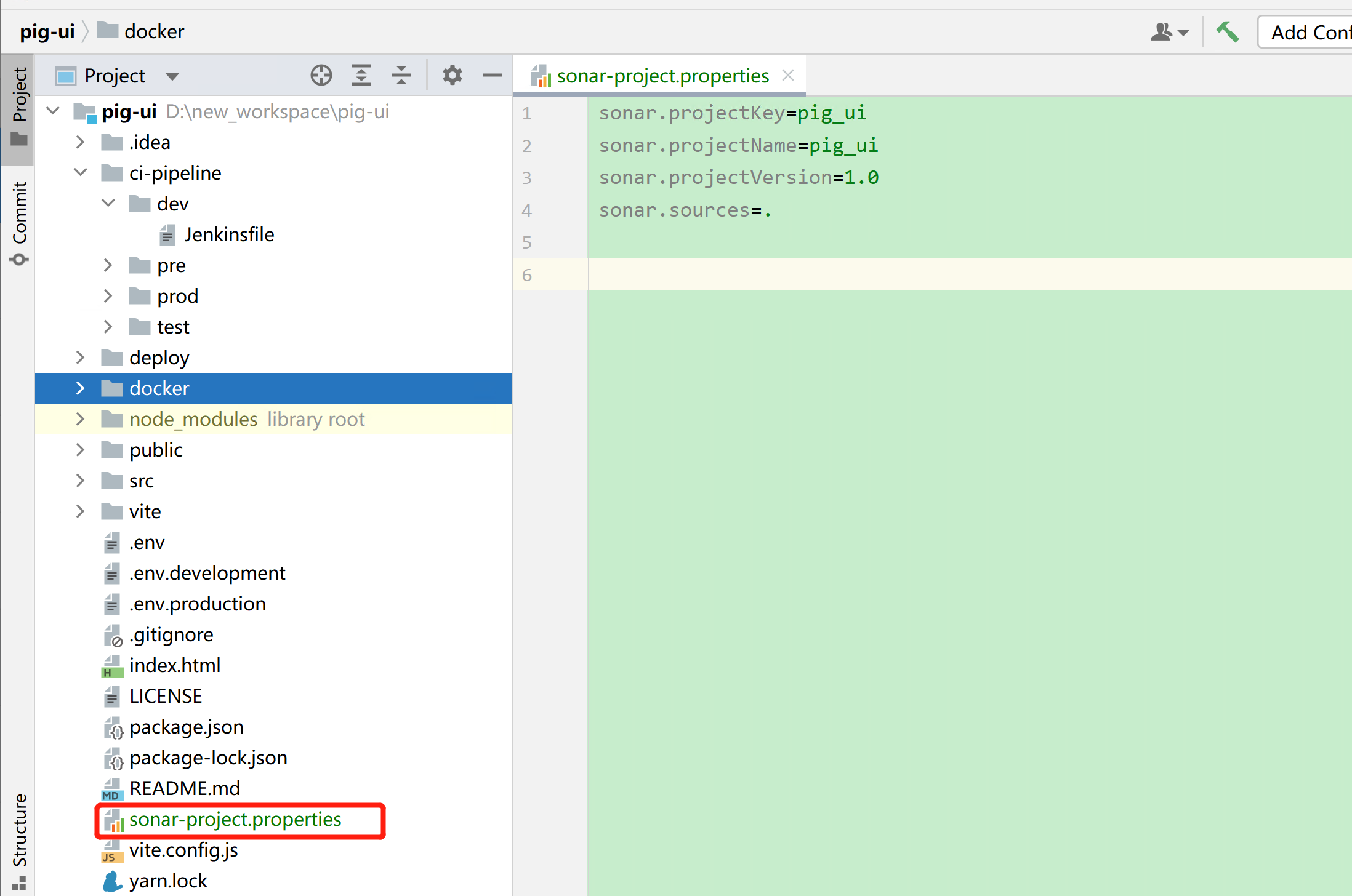

        stage('sonarQube代码质量检查') {
            steps {
                script {
                    if("${params.sonarQube}".trim() == "yes") {
                       println "当前进行代码质量检查是：${APP_NAME}"
                       //定义当前Jenkins的SonarQubeScanner工具
                       scannerHome = tool 'sonar-scanner'
                       //引用当前JenkinsSonarQube环境
                       withSonarQubeEnv('sonarqube9.4') {
                           sh """
                           cd .
                           ${scannerHome}/bin/sonar-scanner
                       """
                       }
                    }else{
                        println "是no，跳过sonarQube代码质量检查"
                    }
                }
            }
        }

        stage('项目编译') {
            agent none
            steps {
                container('nodejs') {
                    sh 'node -v'
                    sh 'npm -v'
                    sh 'npm install'
                    sh 'npm run build:docker'
                    sh 'ls'
                }

            }
        }

        stage('构建镜像') {
            agent none
            steps {
                container('nodejs') {
                    sh 'ls'
                    sh 'cd ./docker && docker  build  -t $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER .'
                }

            }
        }

        stage('镜像推送') {
            agent none
            steps {
                container('nodejs') {
                    withCredentials([usernamePassword(passwordVariable : 'HARBOR_PASSWORD' ,usernameVariable : 'HARBOR_USERNAME' ,credentialsId : "$HARBOR_CREDENTIAL_ID" ,)]) {
                        sh 'echo "$HARBOR_PASSWORD" | docker login $REGISTRY -u "$HARBOR_USERNAME" --password-stdin'
                        sh 'docker push  $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER'
                    }
                }

            }
        }

        stage('推送镜像之latest') {
            agent none
            steps {
                container('nodejs') {
                  sh 'docker tag  $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:latest '
                  sh 'docker push  $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:latest '

                }

            }
        }

         stage('部署到dev环境') {
              steps {
                  container ('nodejs') {
                       withCredentials([
                           kubeconfigFile(
                           credentialsId: env.KUBECONFIG_CREDENTIAL_ID,
                           variable: 'KUBECONFIG')
                           ]) {
                           sh "envsubst < deploy/${params.Environments}/devops.yaml | kubectl apply -f -"
                       }
                  }
              }
         }
    }
}

代码中创建 devops.yaml 部署文件：

内容如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  selector:
    matchLabels:
      app: pig-front
  strategy:
    rollingUpdate:
      maxSurge: 50%
      maxUnavailable: 50%
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: pig-front
    spec:
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER
          imagePullPolicy: Always
          name: pig-front-end
          ports:
            - containerPort: 80
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: 80
      nodePort: 31200
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

后续这些文件都可可采用共享仓库来统一管理。

发布：

这里 KubeSphere3.3.0 版本中有个 bug，choice 类型的还是识别为 string，此 bug 将会在 3.3.1 版本修复。

查看任务状态：

查看日志：

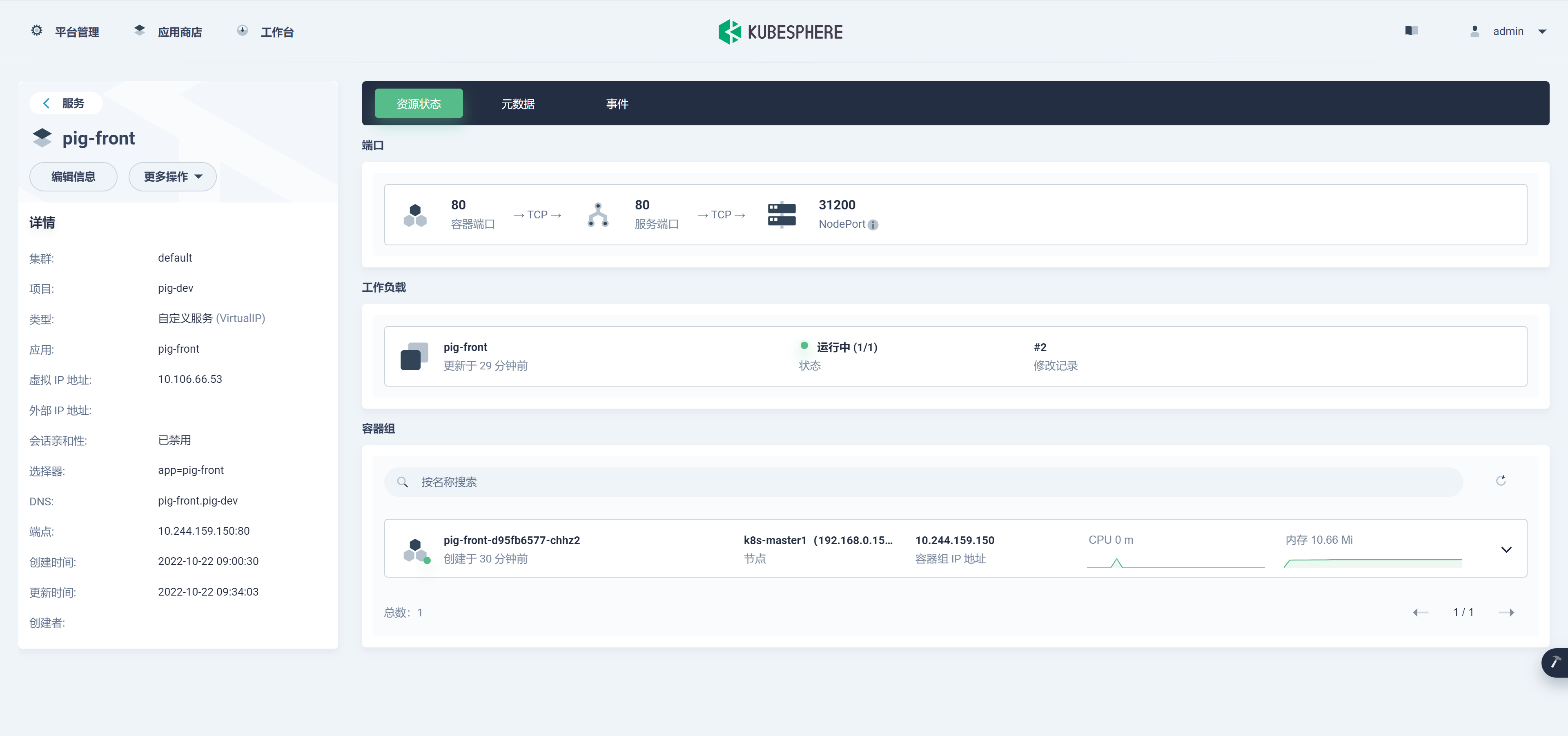

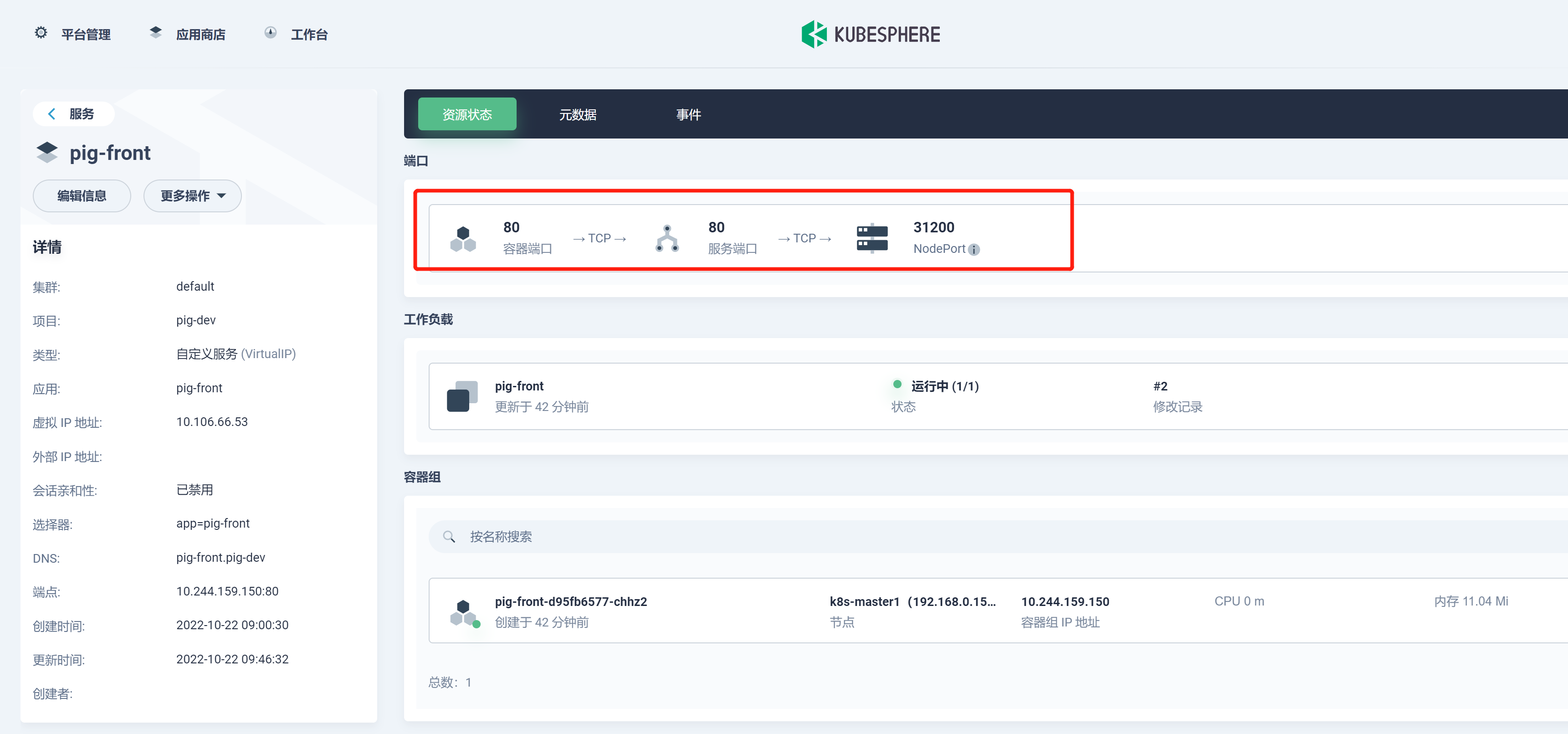

在项目 -> 应用负载 -> 服务下查看刚发布的 pig-front 服务。

至此所有的服务均已发布完成。

利用 KubeSphere 中的 Jenkins 发布

访问 ip:30180（账号：admin，密码：P@88w0rd）：

可以打开 Blue Ocean 查看状态：

通过 NodePort 方式暴露集群内部容器服务

NodePort 设计之初就不建议用于生产环境暴露服务，所以默认端口都是一些大端口，如下：

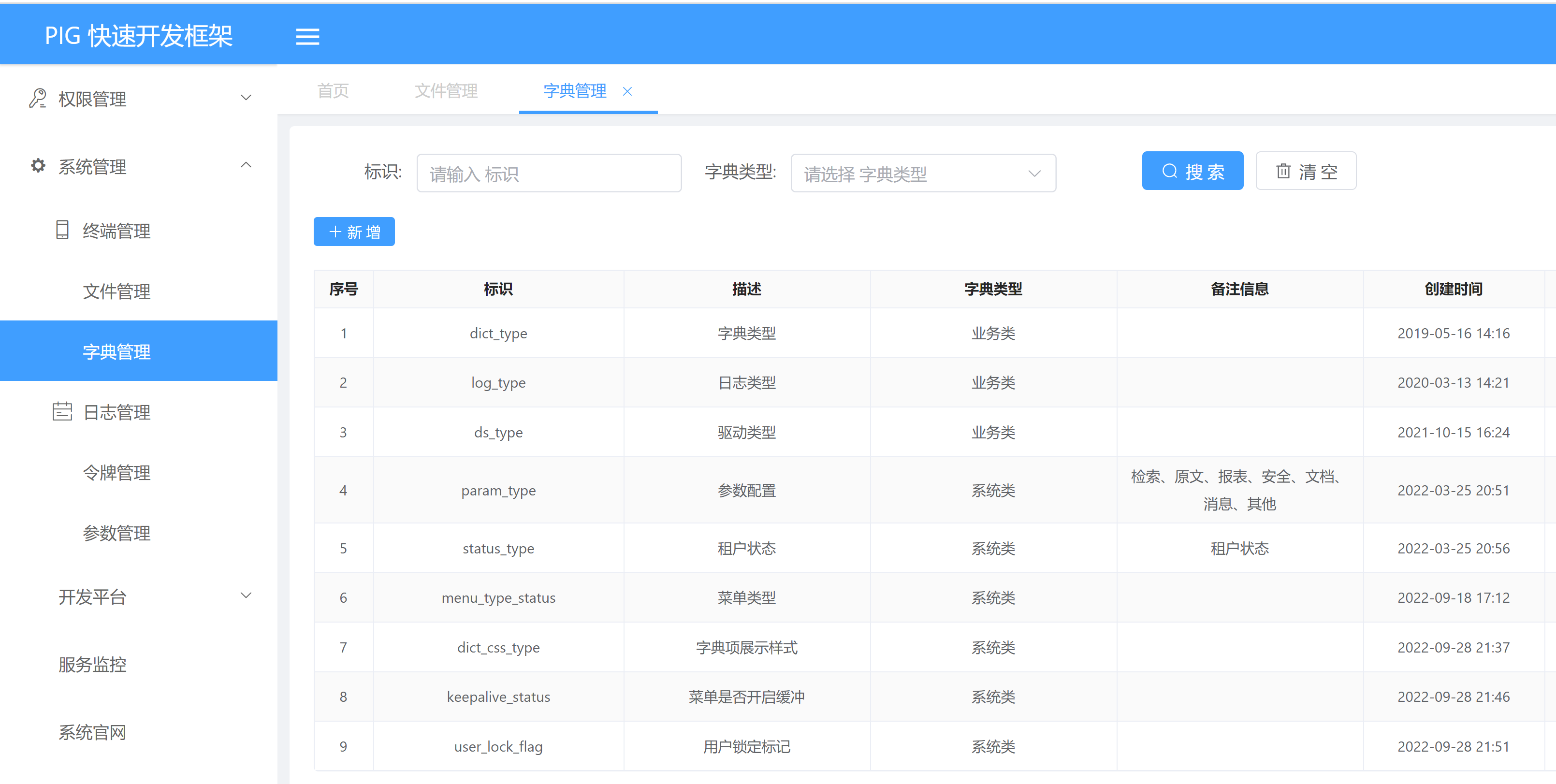

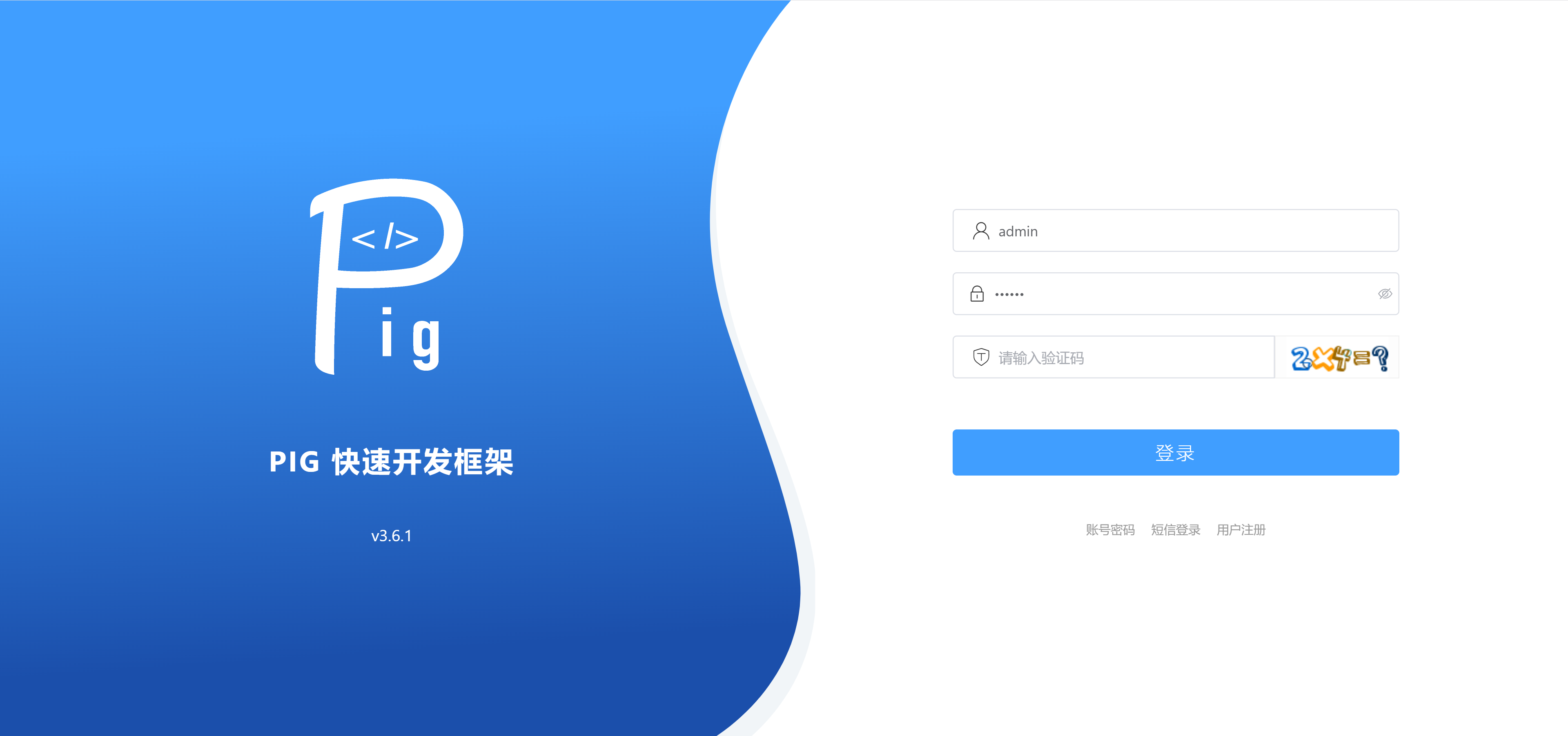

输入 node ip + 31200 访问：

优化和改进

通过探针优雅的解决部署过程中服务平滑过渡问题

若是只有一个副本的情况下，新的 Pod 启动成功时，开始停掉旧的 Pod, 但是我们看到的 running 状态，并不以为着我们的服务是正常的。若是这个时候杀死旧的 Pod, 那么将有新的 Pod 接受请求，这个时候会出现服务短暂不可用状态，所以需要增加探来确保我们的服务已经正常了，可以接收并处理用户请求。我们常用的探针如下：

livenessProbe：存活性探测

许多应用程序经过长时间运行，最终过渡到无法运行的状态，除了重启，无法恢复。通常情况下，K8s 会发现应用程序已经终止，然后重启应用程序 pod。有时应用程序可能因为某些原因（后端服务故障等）导致暂时无法对外提供服务，但应用软件没有终止，导致 K8s 无法隔离有故障的 pod，调用者可能会访问到有故障的 pod，导致业务不稳定。K8s 提供 livenessProbe 来检测容器是否正常运行，并且对相应状况进行相应的补救措施。

readinessProbe：就绪性探测

在没有配置 readinessProbe 的资源对象中，pod 中的容器启动完成后，就认为 pod 中的应用程序可以对外提供服务，该 pod 就会加入相对应的 service，对外提供服务。但有时一些应用程序启动后，需要较长时间的加载才能对外服务，如果这时对外提供服务，执行结果必然无法达到预期效果，影响用户体验。比如使用 tomcat 的应用程序来说，并不是简单地说 tomcat 启动成功就可以对外提供服务的，还需要等待 spring 容器初始化，数据库连接上等等。

1) SpringBoot 的 actuator

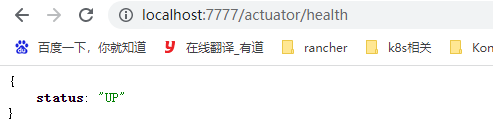

其实 actuator 是用来帮助用户监控和操作 SprinBoot 应用的，这些监控和操作都可以通过 http 请求实现，如下图，http://localhost:7777/actuator/health 地址返回的是应用的健康状态。

需引以下 maven:

<!-- 引入Actuator监控依赖 -->
<dependency>
  <groupId>org.springframework.boot</groupId>
  <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

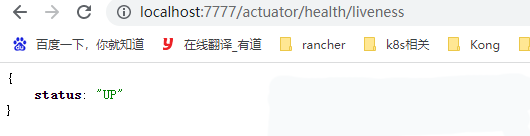

在 SpringBoot-2.3 版本中，actuator 新增了两个地址：/actuator/health/liveness 和 /actuator/health/readiness，前者用作 Kubernetes 的存活探针，后者用作 Kubernetes 的就绪探针 , 需要先在配置文件中开启，如下：

management:
  endpoint:
    health:
      probes:
        enabled: true
  health:
    livenessstate:
      enabled: true
    readinessstate:
      enabled: true

/actuator/health/ 和 /actuator/health/ 是默认开启的。

利用 SpringBoot 的接口来作为容器探针的健康检测 , 按照如下就可以：

readinessProbe:
initialDelaySeconds: 20
periodSeconds: 10
timeoutSeconds: 5
failureThreshold: 6
httpGet:
  scheme: HTTP
  port: 9999
  path: /actuator/health/readiness
livenessProbe:
initialDelaySeconds: 30
periodSeconds: 10
timeoutSeconds: 5
failureThreshold: 6
httpGet:
  scheme: HTTP
  port: 9999
  path: /actuator/health/liveness

2) pig 后端项目增加探针

pig 项目全局所有的模块都会引入 Actuator 监控依赖，如下：

<!--监控-->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

调整 pig 项目后端 devops.yaml, 增加以下内容：

...
          readinessProbe:
            initialDelaySeconds: 30
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: $PORT
              path: /actuator/health
          livenessProbe:
            initialDelaySeconds: 40
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: $PORT
              path: /actuator/health
...

完整 devops.yaml 内容如下：

---
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  selector:
    matchLabels:
      app: $APP_NAME
  template:
    metadata:
      labels:
        app: $APP_NAME
    spec:
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$BUILD_NUMBER
          imagePullPolicy: Always
          name: $APP_NAME
          ports:
            - containerPort: $PORT
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
          readinessProbe:
            initialDelaySeconds: 90
            periodSeconds: 10
            timeoutSeconds: 5
            failureThreshold: 3
            httpGet:
              scheme: HTTP
              port: $PORT
              path: /actuator/health
          livenessProbe:
            initialDelaySeconds: 100
            periodSeconds: 10
            timeoutSeconds: 5
            failureThreshold: 3
            httpGet:
              scheme: HTTP
              port: $PORT
              path: /actuator/health
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  ports:
    - name: http
      port: $PORT
      protocol: TCP
      targetPort: $PORT
      nodePort: $NODEPORT
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

注： /actuator/health/readiness 和 /actuator/health/liveness 也可以用，需在配置文件中开启。若是内存、CPU 限制过低，需要调整 initialDelaySeconds 时间，否则会出现还未启动成功，就开始探测，会进入循环，直到探测失败（就是 failureThreshold 定义的次数），要掌握好这个时间的度。

重新发布 pig-geteway 测试：

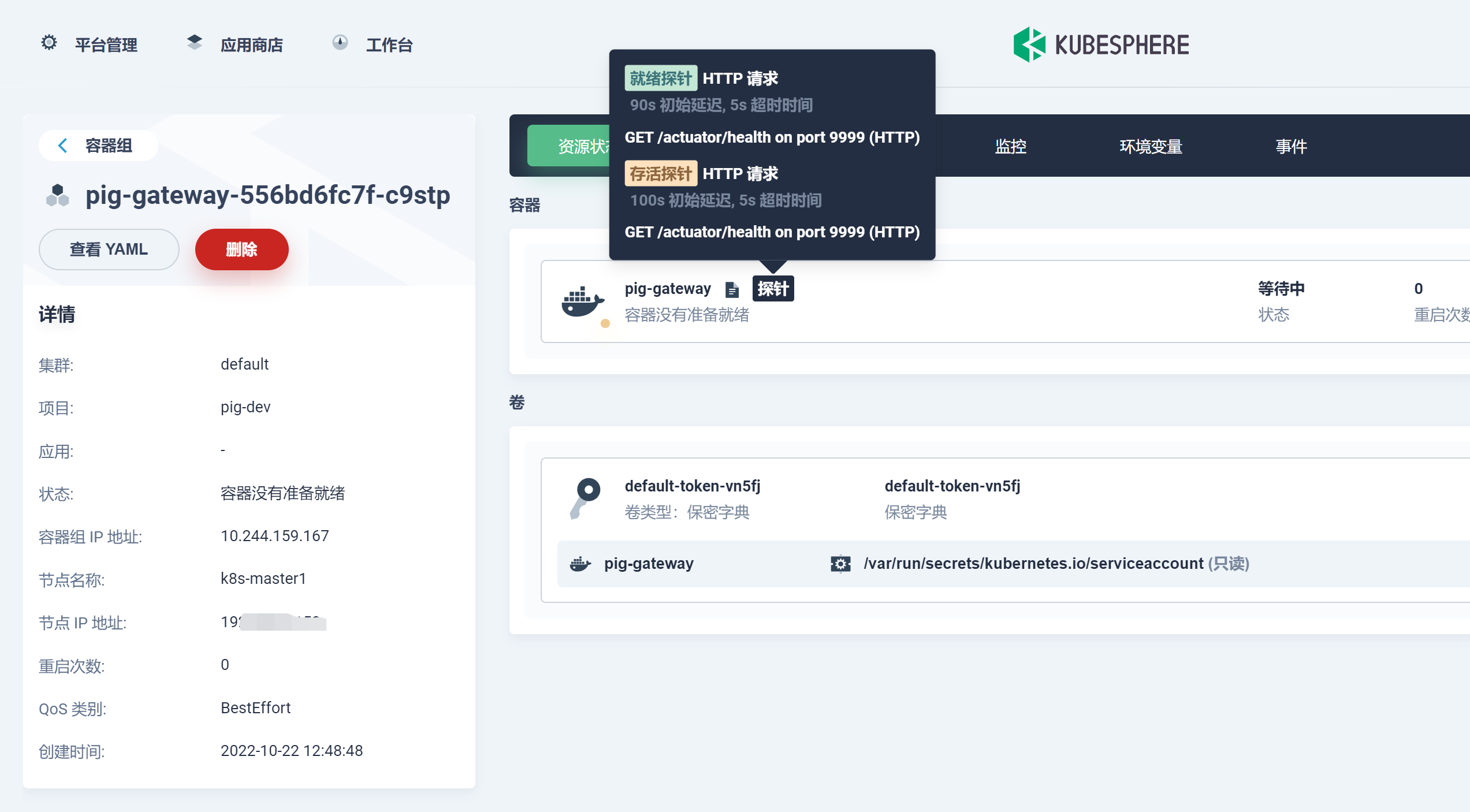

正在进行探测：

探测成功，新的 Pod 可用，旧的 Pod 删除：

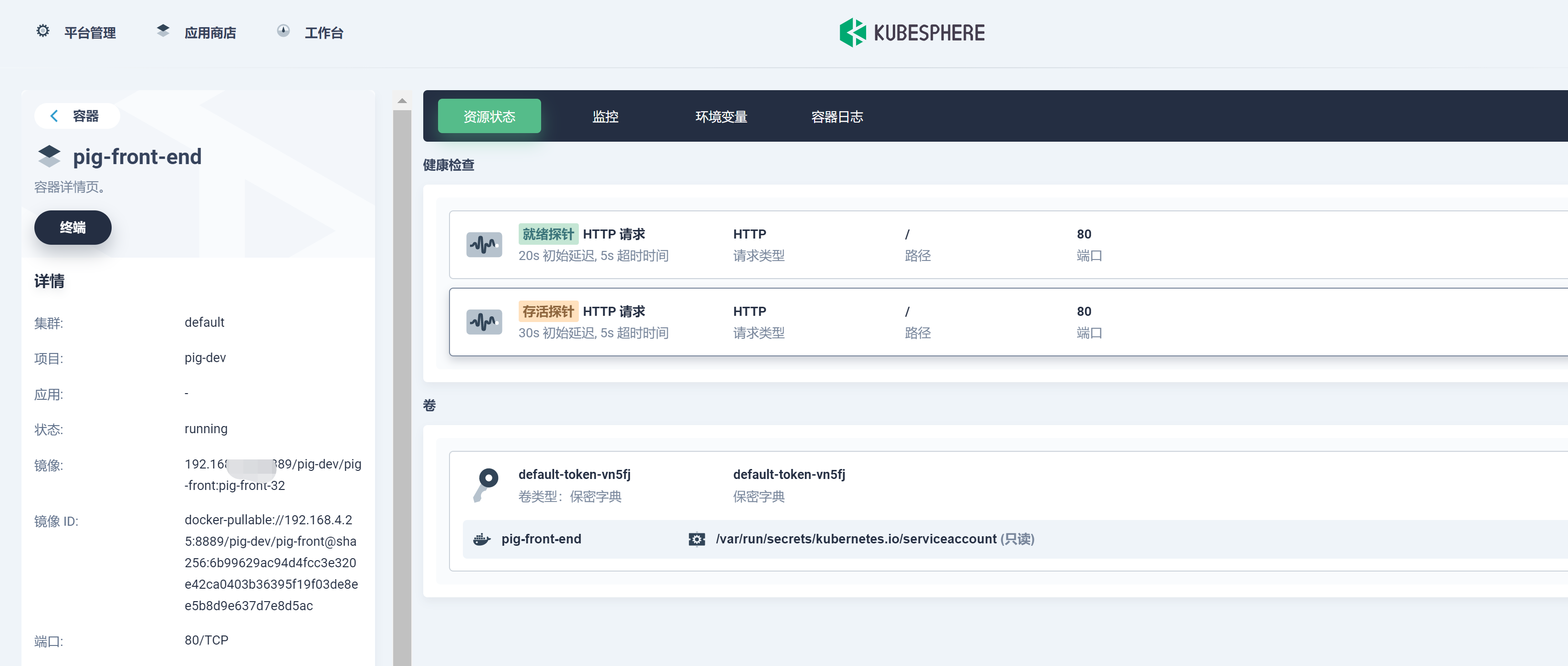

3) pig 前端项目增加探针

前端项目我们直接探测 Nginx 的端口即可。调整 devops.yaml, 增加如下内容：

          readinessProbe:
            initialDelaySeconds: 20
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: 80
              path: /
          livenessProbe:
            initialDelaySeconds: 30
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: 80
              path: /

完整 devops.yaml 如下：

apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  selector:
    matchLabels:
      app: pig-front
  strategy:
    rollingUpdate:
      maxSurge: 50%
      maxUnavailable: 50%
    type: RollingUpdate
  template:
    metadata:
      labels:
        app: pig-front
    spec:
      containers:
        - image: $REGISTRY/$HARBOR_NAMESPACE/$APP_NAME:$APP_NAME-$BUILD_NUMBER
          imagePullPolicy: Always
          name: pig-front-end
          ports:
            - containerPort: 80
              protocol: TCP
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
          readinessProbe:
            initialDelaySeconds: 20
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: 80
              path: /
          livenessProbe:
            initialDelaySeconds: 30
            periodSeconds: 10
            timeoutSeconds: 5
            httpGet:
              scheme: HTTP
              port: 80
              path: /
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      terminationGracePeriodSeconds: 30
---
apiVersion: v1
kind: Service
metadata:
  labels:
    app: $APP_NAME
  name: $APP_NAME
  namespace: $K8s_NAMESPACE
spec:
  ports:
    - name: http
      port: 80
      protocol: TCP
      targetPort: 80
      nodePort: 31200
  selector:
    app: $APP_NAME
  sessionAffinity: None
  type: NodePort

通过探针优雅的解决服务部署过程中注册中心服务平滑过渡问题

我们后端采用 Spring Cloud（Spring Cloud Alibaba）微服务结构技术路线进行开发，采用 Nacos 作为注册中心。而服务注册到 Nacos 是需要时间的。而一般的容器探测只是探测服务是否达到了可用的状态，没有考虑到注册到注册中心的服务是否可用，其实在多副本的情况下只要控制好滚动更新策略，应该不会出现这种情况的。在 Nacos 中也是有负载均衡的，Nacos 实现负载均衡是通过内置的 Ribbon 实现的。像 Gateway 网关服务尤其重要，因为它还要负责服务转发。所以保证这种服务的可用性也变得尤为重要。

例如单副本 Gateway 网关服务，若是在开始探测时，网关服务并没有及时注册到注册中心里，这个时候开始测探，服务本身是可用的，那么探测成功后，新的 Pod 变成了 running 状态，便停掉了第一个 Pod，而注册中心中的服务其实并不可用，会出现短暂服务不可用。

其实健康探测我们还可以往前走一步，把服务成功注册到注册中心中作为服务可用的状态。

自己编写容器探针接口：

/**
 * @author 小盒子
 * @version 1.0
 * @description: 容器探针接口，用来进行探测服务是否注册进入注册中心
 * @date 2022/10/22 10:58
 */
@Slf4j
@RestController
@RequestMapping("nacos")
public class HealthController {
    @Autowired
    private DiscoveryClient discoveryClient;

    @GetMapping("/health/{services}")
    public ResponseEntity<Object> getService(@PathVariable("services")String services) throws NacosException {
        //从nacos中根据serverId获取实例 方法一（采用此方法，DiscoveryClient 代表的就是：服务发现操作对象）
        if (StringUtils.isBlank(services)){
            return new ResponseEntity<Object>(HttpStatus.BAD_REQUEST);
        }
        List<ServiceInstance> instances = discoveryClient.getInstances(services);
        Map<String, Integer> ipMap = new HashMap<>();
        if (instances.size() > 0){
            instances.forEach(key ->{
                ipMap.put(key.getHost(), key.getPort());
            });
        }
        //从nacos中根据serverId获取实例 方法二 采用nacos的java的SDK
//        Properties properties = new Properties();
//        properties.put("serverAddr", "192.168.4.25:8849");
//        properties.put("namespace", "caseretrieval-dev");
//        NamingService naming = NamingFactory.createNamingService(properties);
//        List<Instance> instancesList = naming.selectInstances("case-gateway", true);
        //从nacos中根据serverId获取实例 方法三，采用nacos的OPEN-api
        //http://192.168.4.25:8849/nacos/v1/ns/instance/list?serviceName=case-gateway&namespaceId=caseretrieval-dev
        //获取本机IP地址
        String hostAddress = "127.0.0.1";
        try {
            InetAddress localHost = InetAddress.getLocalHost();
            hostAddress = localHost.getHostAddress();
            log.info("当前服务本机ip是："+hostAddress);
        } catch (UnknownHostException e) {
            log.error(e.getMessage(), e);
        }
        //查看本机服务是否已经注册到nacos中
        if (ipMap.containsKey(hostAddress)){
            return new ResponseEntity<Object>(HttpStatus.OK);
        }else {
            return new ResponseEntity<Object>(HttpStatus.SERVICE_UNAVAILABLE);
        }
    }
}

其实正常情况下，合理的滚动更新策略，加上就绪性探测、存活性探测或者启动探测就能达到目标了，也不必这么麻烦。

通过 Ingress 方式暴露集群内部容器服务

如果需要从集群外部访问服务，即将服务暴露给用户使用，KubernetesService 本身提供了两种方式，一种是 NodePort ，另外一种是 LoadBalancer 。另外 Ingress 也是一种常用的暴露服务的方式。

KubeSphere 的项目网关就是 IngressController ，是一个七层负载均衡调度器，客户端的请求先到达这个七层负载均衡调度器，KubeSphere 中的应用路由就是 Ingress ，是定义规则的。数据包走向如下图流程所示：

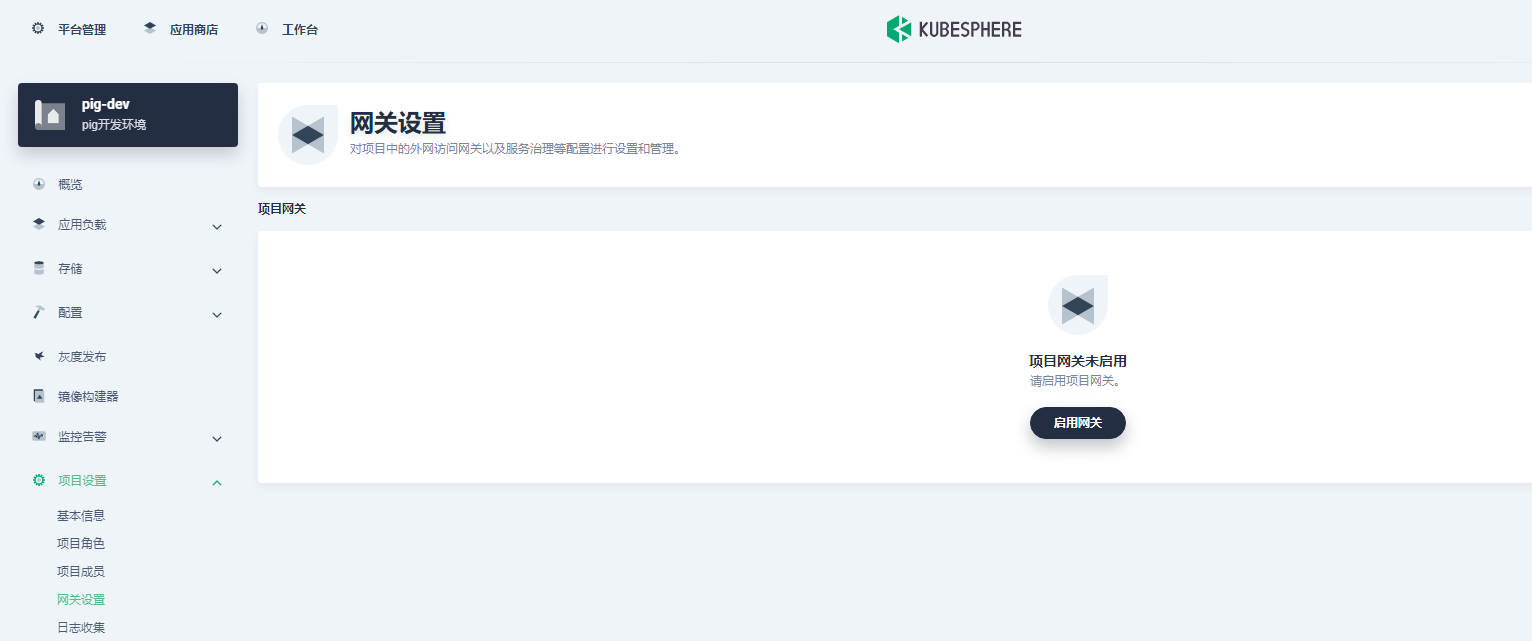

开启项目网关

对项目中的外网访问网关以及服务治理等配置进行设置和管理。

KubeSphere 中的项目网关，开启后会自动安装 IngressController。

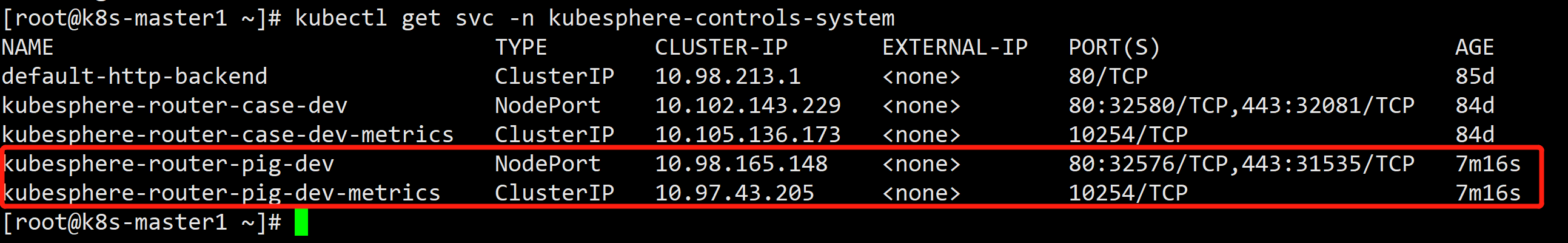

对应在 K8s 集群中 svc 如下图所示：

KubeSphere 中应用路由是需要手动创建的，如下图所示：

设置路由规则

指定自定义域名并通过本地 hosts 文件或 DNS 服务器将域名解析为网关 IP 地址。

访问 http://pig.com:32576/

将 SonarQube 集成到流水线

SonarQube 是一种主流的代码质量持续检测工具。您可以将其用于代码库的静态和动态分析。SonarQube 集成到 KubeSphere(Jenkins) 流水线后，如果在运行的流水线中检测到问题，您可以直接在仪表板上查看常见代码问题，例如 Bug 和漏洞。

在日常开发中 SonarQube 往往是基于现有的 Gitlab、Jenkins 集成配合使用的，以便在项目拉取代码后进行代码审查。若是存在多套环境的情况下，例如有开发环境、测试环境、生产环境等，我是不建议在生产环境中去进行代码审查的，一来进行重复的代码审查没有意义，二来比较浪费时间，所以建议只在开发环境开启代码审查即可。

在 Jenkins 中集成 SonarQube

微服务项目中需要在每个项目下都建立 sonar-project.properties 文件，在 Jenkins 的脚本中需要循环去 checking 每个微服务。

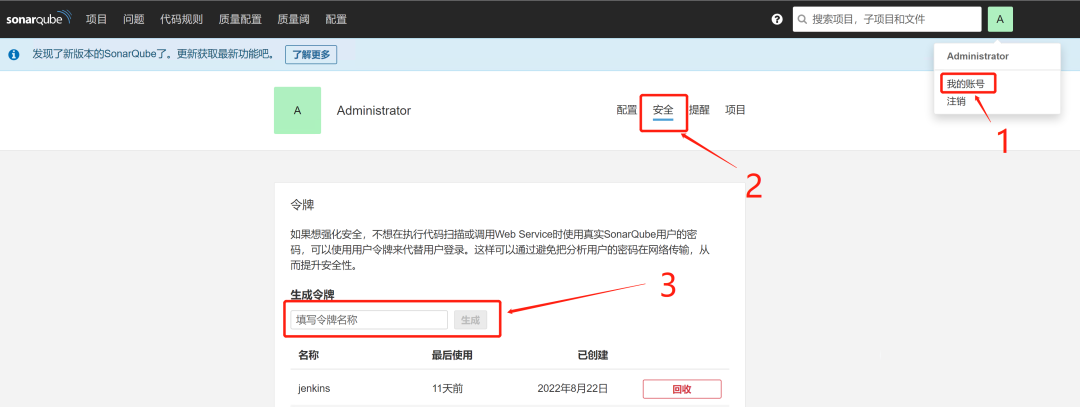

在 sonarQube 中生成 token

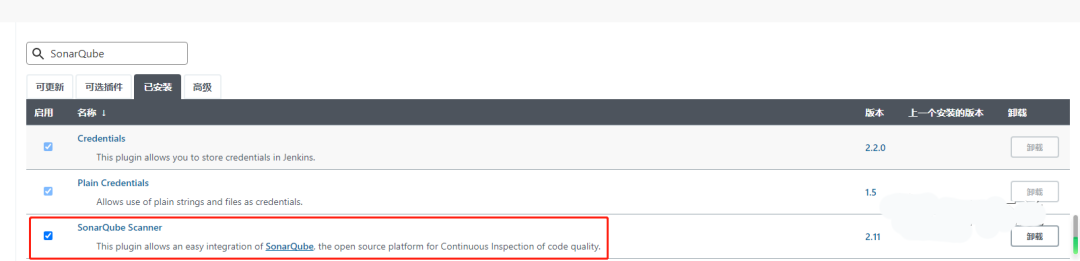

在 Jenkins 中安装 SonarQube Scanner 插件

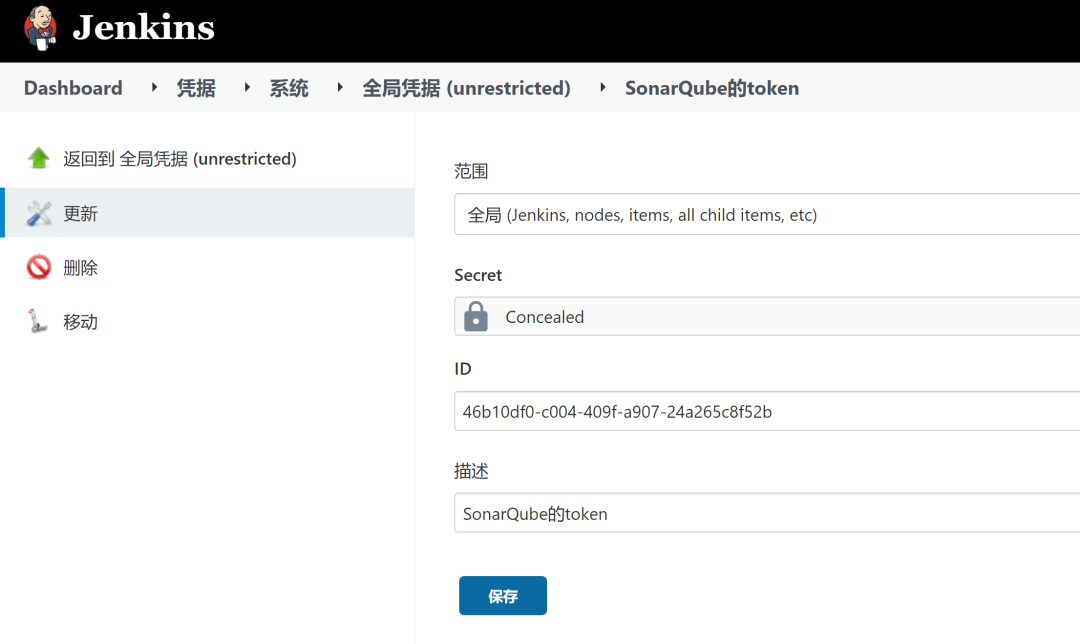

在 Jenkins 中添加 SonarQube 凭证

选择 Secret text 作为凭证类型。

完成后如下所示：

在 Jenkins 系统配置中配置 SonarQube

在 Jenkins 全工具中安装 SonarQube Scanner

sonar-scanner 名称自定义，在 jenkinsfile 中要保持一直。

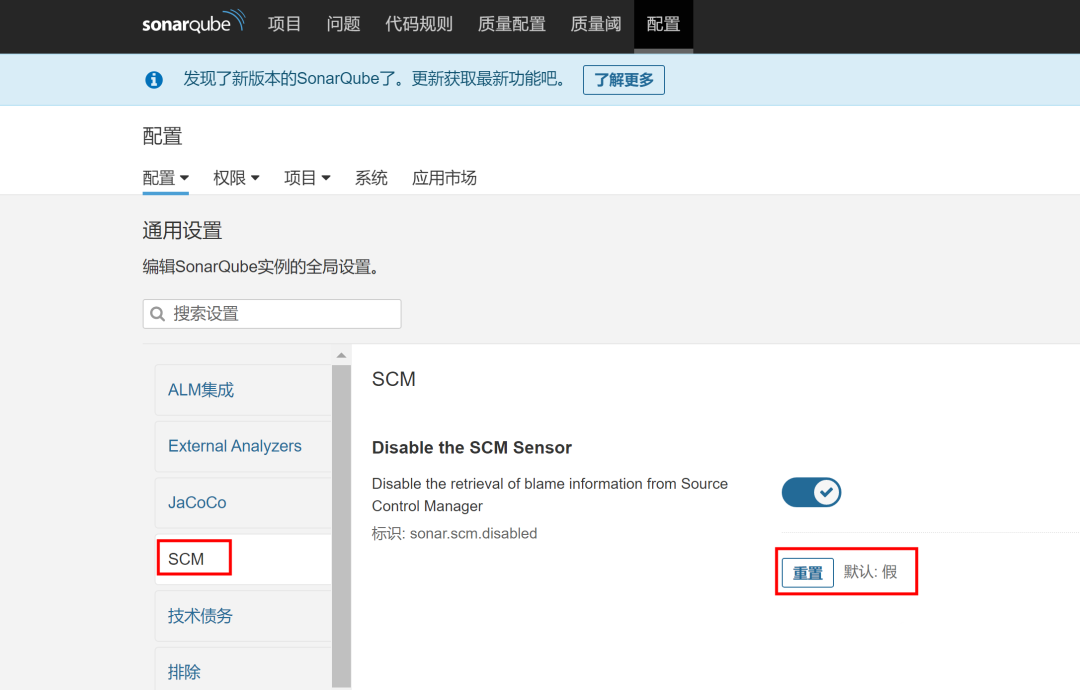

关闭审查结果上传 SCM 功能

后端代码审查

调整 Jenkins 脚本

微服务项目中需要在每个项目下都建立 sonar-project.properties 文件，在 Jenkins 的脚本中需要循环去 checking 每个微服务。

如以下示例：

        stage('sonarQube代码质量检查') {
            steps {
                script {
                    if("${params.sonarQube}".trim() == "yes") {
                       for (service in ServicesBuild) {
                          def workspace = "pig-"
                          println "当前进行代码质量检查是：${service}"
                          if("${service}".trim() == "pig-gateway" || "${service}".trim() == "pig-auth" || "${service}".trim() == "pig-register"){
                              workspace = "${workspace}" + "${service}".trim().split("-")[1]
                           }
                          if("${service}".trim() == "pig-codegen" || "${service}".trim() == "pig-monitor" || "${service}".trim() == "pig-sentinel-dashboard" || "${service}".trim() == "pig-xxl-job-admin"){
                              workspace = "pig-visual/" + "${service}".trim()
                          }
                           if("${service}".trim() == "pig-upms-biz"){
                               workspace = "pig-upms/" + "${service}".trim()
                           }
                           //定义当前Jenkins的SonarQubeScanner工具
                           scannerHome = tool 'sonar-scanner'
                           //引用当前JenkinsSonarQube环境
                           withSonarQubeEnv('sonarqube9.4') {
                               sh """
                               cd ${workspace}
                               ${scannerHome}/bin/sonar-scanner
                           """
                           }
                       }
                    }else{
                        println "是no，跳过sonarQube代码质量检查"
                    }
                }
            }
        }

注：sonar-scanner 和 sonarqube9.4 名称需和 Jenkins 中配置的一致。

新建 sonar-project.properties 文件

以 pig-gateway 为例，在 pig 项目中新增 sonar-project.properties 文件。

内容如下：

#项目的key(自定义)
sonar.projectKey=pig-gateway
#项目名称
sonar.projectName=pig-gateway
#项目版本号
sonar.projectVersion=1.0

#需要分析的源码的目录，多个目录用英文逗号隔开
sonar.sources=.
#需要忽略的目录
sonar.exclusions=**/test/**,**/target/**
## 字节码文件所在位置
sonar.java.binaries=.

sonar.java.source=1.8
sonar.java.target=1.8
#sonar.java.libraries=**/target/classes/**

## Encoding of the source code. Default is default system encoding
sonar.sourceEncoding=UTF-8

发布测试：

在 Jenkins 中查看：

在 SonarQube 中查看代码检测情况：

pig-gateway 的代码质量还是很错的，不过有一个漏洞哦。

前端代码审查

调整 Jenkins 脚本

        stage('sonarQube代码质量检查') {
            steps {
                script {
                    if("${params.sonarQube}".trim() == "yes") {
                       println "当前进行代码质量检查是：${APP_NAME}"
                       //定义当前Jenkins的SonarQubeScanner工具
                       scannerHome = tool 'sonar-scanner'
                       //引用当前JenkinsSonarQube环境
                       withSonarQubeEnv('sonarqube9.4') {
                           sh """
                           cd .
                           ${scannerHome}/bin/sonar-scanner
                       """
                       }
                    }else{
                        println "是no，跳过sonarQube代码质量检查"
                    }
                }
            }
        }

新建 sonar-project.properties 文件

内容如下：

sonar.projectKey=pig_ui
sonar.projectName=pig_ui
sonar.projectVersion=1.0
sonar.sources=.

发布测试：

在 Jenkins 中查看：

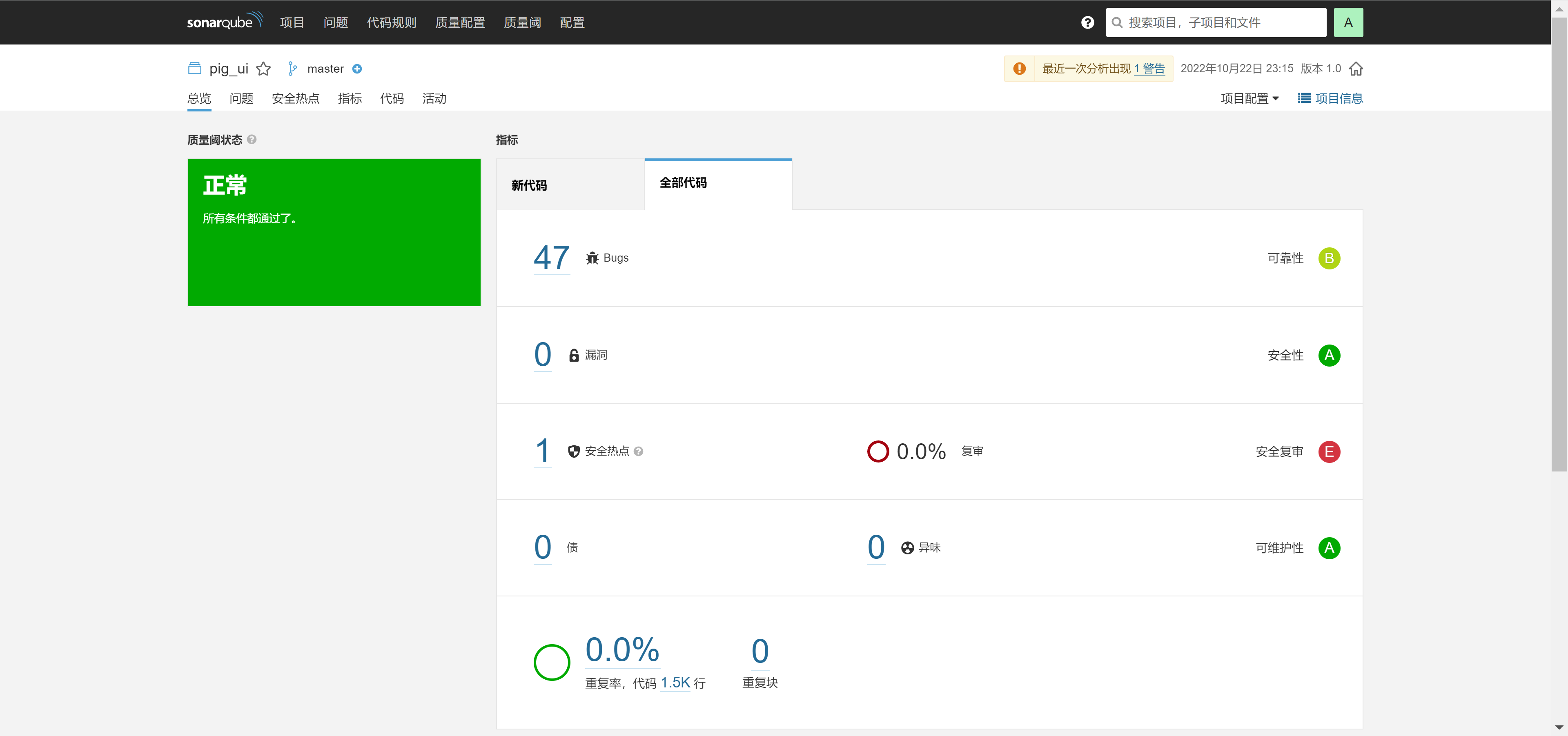

在 SonarQube 中查看代码检测情况：

本文由博客一文多发平台 OpenWrite 发布！

微信关注我们

原文链接：https://my.oschina.net/u/4197945/blog/5587415

转载内容版权归作者及来源网站所有！

低调大师中文资讯倾力打造互联网数据资讯、行业资源、电子商务、移动互联网、网络营销平台。持续更新报道IT业界、互联网、市场资讯、驱动更新,是最及时权威的产业资讯及硬件资讯报道平台。

珠宝加工厂：我的成本下降空间在哪里？

摘要：珠宝加工厂，如何通过IoT边缘技术，OT/IT数据融合，实现成本的下降、效率的提升本文分享自华为云社区《玩转物联网IoT边缘服务系列二-珠宝加工的成本下降空间在哪里？》，作者：eleven1111 。本期主题：珠宝加工厂，如何通过IoT边缘技术，OT/IT数据融合，实现成本的下降、效率的提升。本文我将以第一人称视角，讲述一位珠宝加工厂老板的故事。缘起：我是一家珠宝加工厂的老板，已经管理这家近百人的工厂有十余年了，但在十余年中，我从未像近两年这般焦虑与劳累。不仅面临着订单与生存的压力，同时，业务的向下波动，不得不时刻担忧着业务的平稳性，承受着巨大精神压力。或许很多人认为，工厂这种劳动密集型企业，作为工厂老板掌握生产资料，自然可以吃到“人口红利”，赚的盆满钵满。但在如今，我们时常自嘲，做工厂的毛利和直接将钱放在银行里的利息，差不了多少，微薄的毛利，让我们如履薄冰。困境：这两年因为疫情的原因，订单少的可怜，还要养活这百十号人，虽然我也想过开源节流，但又谈何容易？对于我们这种规模的工厂来说，并不存在技术壁垒，同行购买的数控机床都基本一样，不管是国内，还是国际上的竞争，我们...

2022-11-01

457

kunlun-admin v1.3.5 发布，昆仑管理系统

昆仑管理系统 v1.3.5 发布了！更新日志 1、更新快捷导航管理菜单； 2、优化监控统计、资源监控’菜单； 3、更新个人中心页面，增加角色权限和账号绑定设置； 4、服务资源监控菜单，展示 CPU、内存、磁盘、JVM 内存及网络详情； 5、更新系统介绍页面，增加版本信息及系统标签展示； 6、优化并修复前端及后台若干问题。系统介绍昆仑管理系统是一套基于前后端分离架构的后台管理系统。kunlun-web 基于 React + Umi (乌米) + Ant Design (蚂蚁金服) 构建开发，提供前端解决方案；kunlun-service 基于 SpringBoot 与 Spring Cloud 构建开发，提供后端基于微服务架构的解决方案。系统通过 Apache Shiro 与 Jwt 组件，用 token 进行数据交互认证，可快速开发并独立进行 Docker 容器化部署。使用说明 1. npm 安装前端依赖库，并启动 kunlun-home-web 与 kunlun-system-web 服务； 2. 安装并启动 PostgreSQL； 3. 安装并启动 RabbitMQ 和 R...

2022-11-01

481

发表评论

资源下载

更多资源

Mario

马里奥是站在游戏界顶峰的超人气多面角色。马里奥靠吃蘑菇成长，特征是大鼻子、头戴帽子、身穿背带裤，还留着胡子。与他的双胞胎兄弟路易基一起，长年担任任天堂的招牌角色。

Nacos

Nacos /nɑ:kəʊs/ 是 Dynamic Naming and Configuration Service 的首字母简称，一个易于构建 AI Agent 应用的动态服务发现、配置管理和AI智能体管理平台。Nacos 致力于帮助您发现、配置和管理微服务及AI智能体应用。Nacos 提供了一组简单易用的特性集，帮助您快速实现动态服务发现、服务配置、服务元数据、流量管理。Nacos 帮助您更敏捷和容易地构建、交付和管理微服务平台。

Spring

Spring框架（Spring Framework）是由Rod Johnson于2002年提出的开源Java企业级应用框架，旨在通过使用JavaBean替代传统EJB实现方式降低企业级编程开发的复杂性。该框架基于简单性、可测试性和松耦合性设计理念，提供核心容器、应用上下文、数据访问集成等模块，支持整合Hibernate、Struts等第三方框架，其适用范围不仅限于服务器端开发，绝大多数Java应用均可从中受益。

Rocky Linux

Rocky Linux（中文名：洛基）是由Gregory Kurtzer于2020年12月发起的企业级Linux发行版，作为CentOS稳定版停止维护后与RHEL（Red Hat Enterprise Linux）完全兼容的开源替代方案，由社区拥有并管理，支持x86_64、aarch64等架构。其通过重新编译RHEL源代码提供长期稳定性，采用模块化包装和SELinux安全架构，默认包含GNOME桌面环境及XFS文件系统，支持十年生命周期更新。
