作者：刘天宇(谦风)
系列文章回顾《向工程腐化开炮 | proguard治理》《向工程腐化开炮 | manifest治理》。本文为系列文章第三篇，虽然标题是java代码，但准确来讲，本文主要聚焦的是jvm字节码，因此相关工具和治理，对于kotlin也同样适用，如无特殊情况，不再单独说明。此外，还会涉及到java资源。
java代码腐化和失控，主要体现在不合理代码使用不断累积。这里“不合理”的定义，由上层场景决定，例如在当前隐私合规监管态势下，我们不允许非预期的，代码直接调用系统敏感API，那么“对系统敏感API的直接调用”就是不合理。java代码治理，正是围绕这种“不合理“代码使用，逐步展开。
基础知识
本章不会介绍java语言本身，相信大家对此已有足够熟悉。相对的，会从工程应用角度，讲解几个有意思的技术点。
1.1 由源码到apk

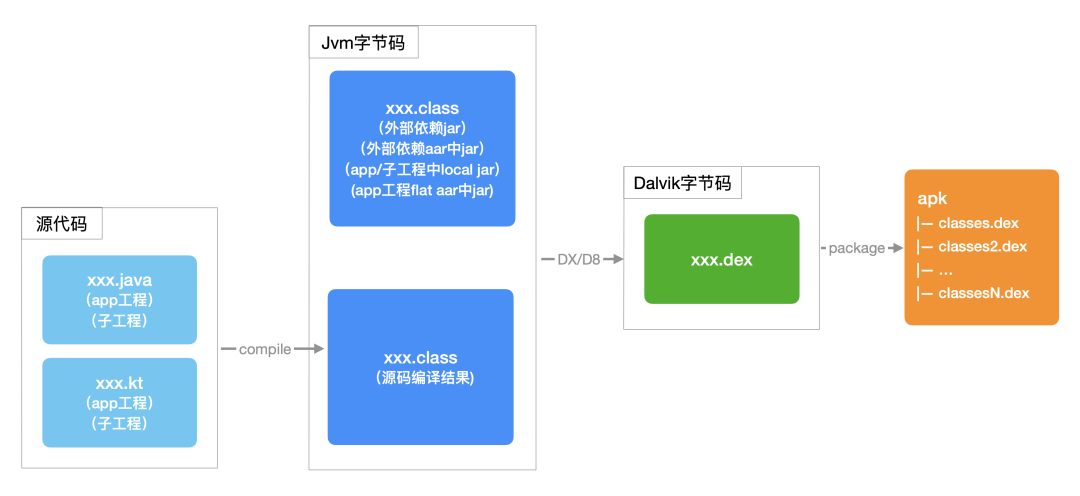

源代码是如何经历多重处理，最终呈现在apk中，了解这个过程，有助于我们认清java代码腐化的一些原因。从apk构建视角来看，java（kotlin）代码完整处理过程如下：
![]()
上述流程中，无论是java还是kotlin代码，都会首先编译为jvm字节码。这里需要注意，app/子工程中的local jar、flat aar，以及通过外部依赖方式引入的jar、aar，都是直接包含编译好的jvm字节码，这会带来如下优劣势：
- 【优势】无需再进行由源码到字节码的编译，在代码完全相同情况下，工程的模块化（jar/aar）程度越高，越能够缩短整体apk构建耗时；
- 【劣势】提前编译好的jvm字节码，不会再进行源码编译期各项检查，容易出现代码间引用关系不匹配情况，具体后文「不兼容引用」部分会详述。
此外，关于jvm和Dalvik字节码，一个最核心的区别是：前者的指令，基于栈，后者基于寄存器。基于寄存器的优势，主要是运行时指令执行性能的提升。此外，jvm字节码，每个类位于独立.class文件，而dalvik字节码，所有类均位于同一（几）个dex文件，能够更好的复用代码数据，因此存储占用更低。
1.2 使用java8

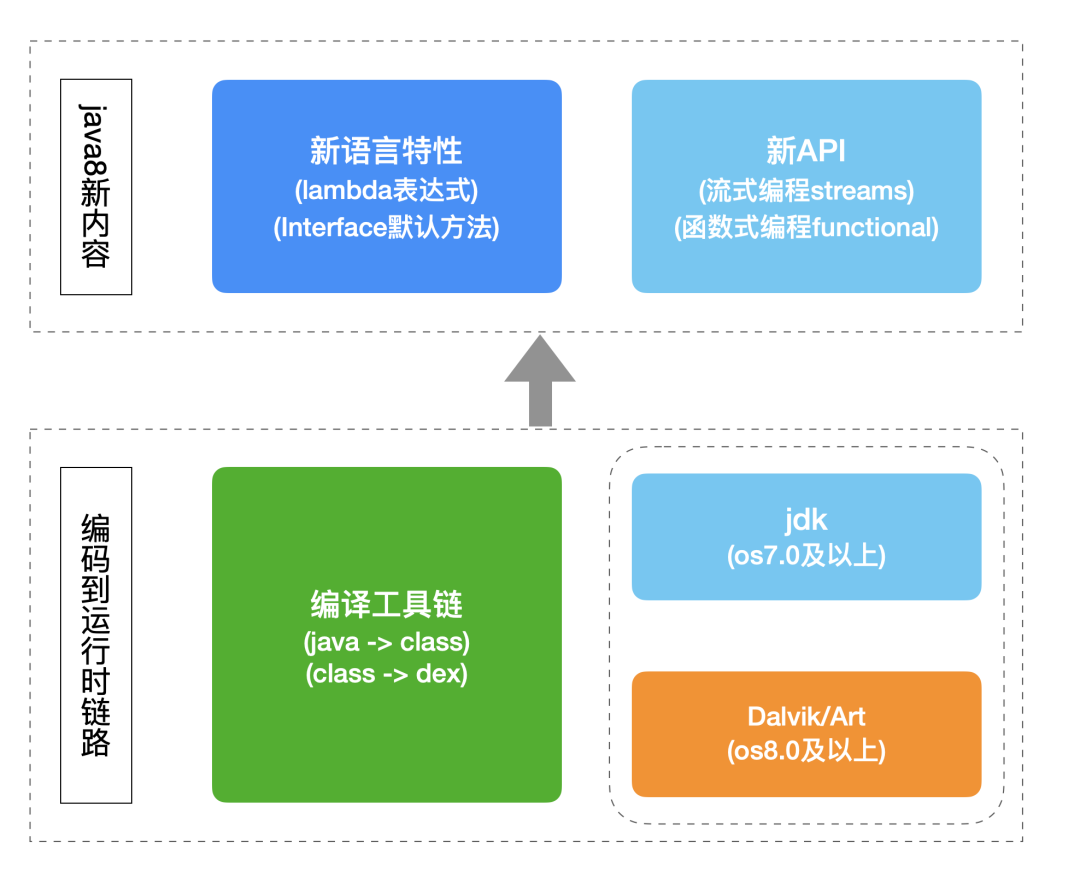

java8是一个比较有代表性的java语言版本，在Android中使用java8，这个话题本身会比较复杂。首先，从java8新内容来看，主要分为新语言特性和新API；其次，从编码到运行的整个链路来看，涉及编译工具链、设备预装jdk、设备vm（Dalvik/Art）三个部分的支持；此外，Android本身使用的jdk并不是标准的oracle jdk或openjdk，而是进行了一些定制后的子集。
![]()

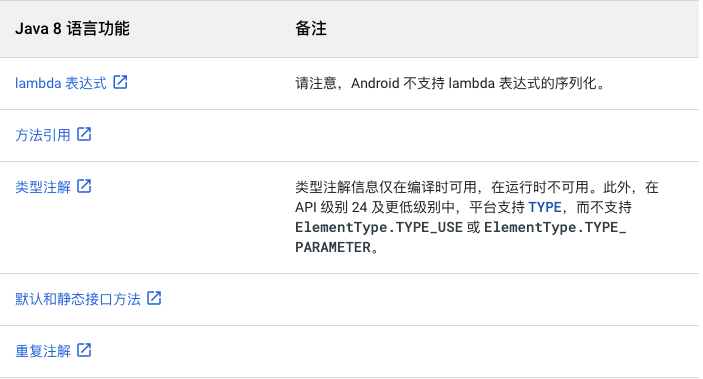

java8新语言特性，有一些涉及到新的jvm指令集，这些需要运行时vm能够支持。否则，就需要在编译工具链中，能够使用兼容的指令集来替换这些新指令集的功能，这个过程就是大家熟悉的“脱糖”，AndroidGradlePlugin3.0及以上版本，已经对此实现了较好的支持。由于Android系统中Art虚拟机，直到8.0版本，才完全实现对java8新指令集的支持，因此当apk构建的minSdkVersion设置为26（8.0）以下时，会触发脱糖处理。java8的主要新语言特性如下：
![]()
对于java8新API，两组具有代表性的是「流式编程streams」和「函数式编程functional」，直到os7.0才提供了较完整的支持。具体如何在更低minSdkVersion时使用这些java8新API，可以参考文末官方文档。
本节对在Android中使用java8的一些基础知识，进行了讲解，关于在工程中如何具体配置，官方文档已经给出了清晰的说明，在此不赘述。
1.3 DX vs D8

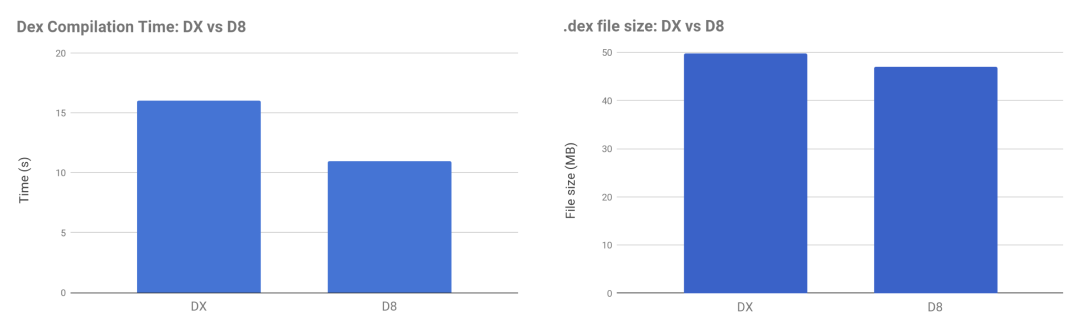

由jvm字节码“转换到”Dalvik字节码，需要编译工具来完成，这一任务由DX或D8承担。DX是第一代工具，D8是第二代工具，相对于DX，D8在编译速度、产物大小、代码性能方面，全面超越DX，官方blog中，给出的编译速度收益约25%，产物大小收益约5%：
![]()

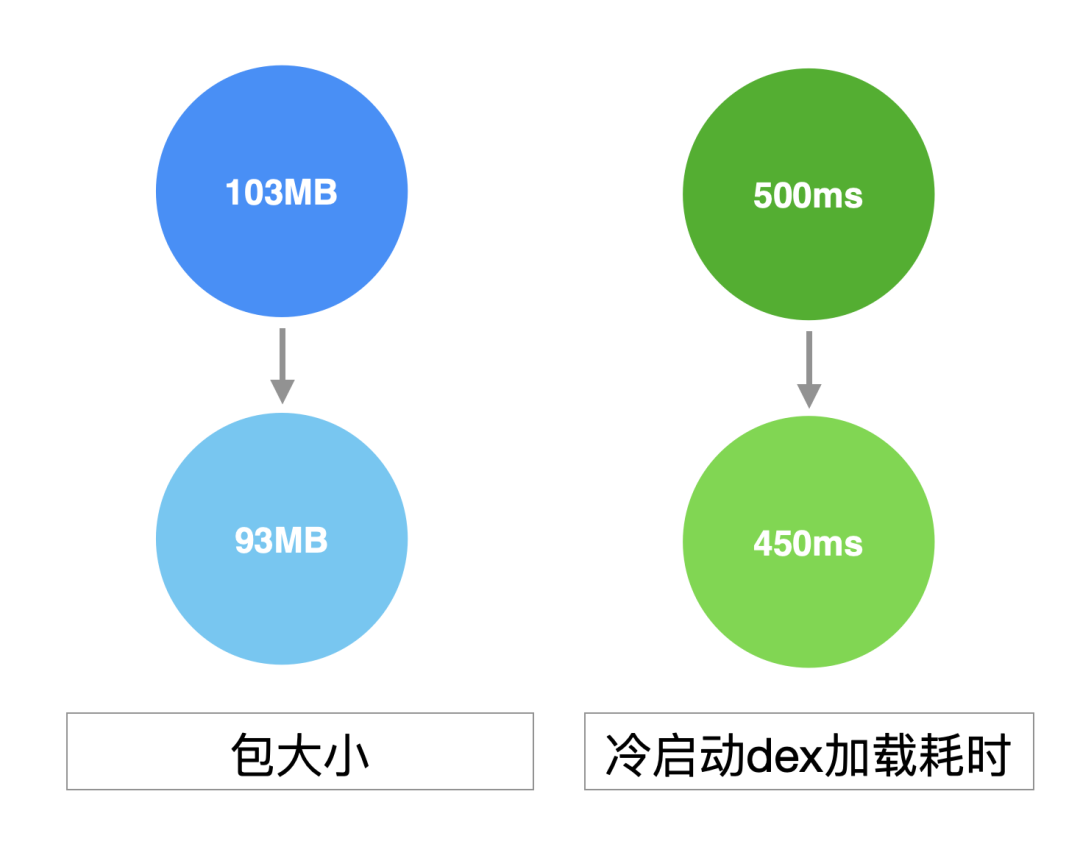

在优酷这边，由DX升级到D8后，apk包大小降低约9%（额外对dex合并进行了优化，dex数量降低，对包大小收益较大），由此冷启动阶段dex加载耗时也降低了50ms。编译耗时无法做拆解性统计，但是肯定有正向收益。
![]()
此外，对于上一小节讲到的脱糖处理，DX并不包含，因此需要单独的前置脱糖处理，而D8则可以在转换过程中，直接进行脱糖，在速度和脱糖支持的全面性上，均有提升。
1.4 java资源
java资源如何定义，如何使用，在这里不做讲解。在Android开发领域，有一点需要关注的是，Java资源会原封不动放置到最终apk内。这就意味着，如果java资源相对路径，与apk内其它类型元素一致，java资源会“伪装”为其它类型元素，如果和对应类型元素有同路径文件，还会发生覆盖，引发运行时风险，提高问题排查难度。
![]()
其中，res目录下资源“伪装”不完整，对应资源在R类，以及资源符号表resources.arsc中，并没有记录，因此，在运行时无法当作正常资源使用。此外，google也注意到java资源对Android特有元素的这种干扰，在AndroidGradlePlugin7.0及以上版本，以java资源形式“混”入到最终apk内的so，会被剔除。
治理实践
随着工程模块/代码增加，腐化逐步积累，对app负面影响也逐步加深：定位一个类、java资源的成本越来越高；线程随意使用，导致线上卡顿、崩溃（华为某些机型对线程总数有限制）；敏感API调用缺乏整体管控，存量隐私合规整改，成本极高，新增敏感API调用，对监管机构复测埋下隐患；不兼容引用，必定产生运行时异常，如果涉及功能定投或被非预期catch住，很容易产生严重故障。在此不逐一列举，后文会详细介绍。
优酷在与java代码“腐化”斗争中，从上层实际需求（例如阻塞集成、线上故障、隐私合规、线程/Phenix图片库使用管控）出发，通过相关工具建立有效的检测能力，并基于此形成日常研发卡口机制。在确保问题零新增前提下，逐步消化已有存量问题。
在问题定位、排查过程中，快速获取java代码、java资源来自哪个模块，以及代码逻辑，是最基础的诉求。二、三方模块大量引入，以及app工程模块化程度提高，都让上述信息获取的成本变得越来越高。为此，在工具层面，开发了以下几项辅助分析功能。
- 模块包含java类列表。可以快速查看，目标类位于哪个模块（外部依赖模块、app工程、subproject工程、local jar、flat aar）：
com.android.support:support-annotations:26.0.0
|-- android.support.annotation.AnyThread
|-- android.support.annotation.ColorRes
project:library-aar-2:1.0
|-- com.example.libraryaar2.LibraryAar2ClassOne
|-- com.example.libraryaar2.CodeUsage2
project:app:1.0
|-- com.example.myapplication.proguard.TestProguardParcel$1
- 模块包含java资源列表。用于查看目标java资源，来自哪个模块：
com.youku.support:moduleOne:1.6.3.9
|-- com/abc/security/readme.txt
com.youku.arch:moduleTwo:1.6.3.9
|-- com/tencent/mm/sdk/platformtools/rep5402863540997075488.tmp
|-- com/abc/svc.manifest
- class代码打印。将所有.class字节码，反编译为可读文件（与javap反编译后格式一致），为全局排查相关问题提供便利：
# 目录结构示例：
build/outputs
└── op-code
├── com.youku.android-moduleOne-1.0.2.23
│ └── com
│ └── youku
│ └── android
│ ├── AnimEndEvent.txt
│ ├── AnimIntervalEvent.txt
│ ├── AnimKeyFrameData.txt
│ ├── AnimMotionCaptureNode.txt
│ ├── AnimNodeBase.txt
│ ├── AnimSequenceBase.txt
# 内容示例：
// class version 52.0 (52)
// access flags 0x21
public class com/example/libraryaar1/LibraryAarClassOne {
// access flags 0x1
public Ljava/lang/String; fieldOne
// access flags 0x1
public <init>()V
ALOAD 0
INVOKESPECIAL java/lang/Object.<init> ()V
ALOAD 0
LDC "library_aar_class_one_field_one"
PUTFIELD com/example/libraryaar1/LibraryAarClassOne.fieldOne : Ljava/lang/String;
RETURN
MAXSTACK = 2
MAXLOCALS = 1
// access flags 0x9
public static test()V
LDC "LibraryAarClassOne"
LDC "just test"
INVOKESTATIC android/util/Log.e (Ljava/lang/String;Ljava/lang/String;)I
POP
RETURN
MAXSTACK = 2
MAXLOCALS = 0
}
有了以上几项辅助分析工具作为基础，接下来逐一对各项腐化治理实践进行讲解。
2.1 代码使用检测
当app功能越来越复杂时，想要统一对某个基础能力的正确使用，会变得十分困难，腐化由此变得一发不可收拾。在优酷中就遇到了不少这类问题，迫切需要一种有效的方式，拦截不规范的代码使用。
为此，开发了基于规则的，代码间静态引用检测。以线程为例，假设我们规定所有对线程的使用，必须统一到指定线程池实现，那么我们就需要禁止所有其它的线程使用方式：'new java.lang.Thread', 'new java.util.concurrent.ThreadPoolExecutor', 'new java.util.concurrent.Executors', 'new java.util.Timer', 'new android.os.AsyncTask']，示例检测结果，列出了哪些模块中的哪些类，存在对上述代码的使用：
com.youku.arch:Hd:2.8.15
|-- com.youku.arch.hd.HChk$2 [method@android.os.AsyncTask|<init>, method@java.util.concurrent.Executors|<init>]
project:library-aar-1:1.0
|-- com.example.libraryaar1.desugar.LambdaUsage [method@java.lang.Thread|<init>]
自定义检测，支持以下四种元规则：
上述四种元规则，可以进行“逻辑与”组合，形成复合规则：在同一个方法体内，这些元规则必须都命中，这条规则才算命中。例如：method@java.lang.Class|forName&cst_string@com.android.internal.R$dimen&cst_string@status_bar_height，可以用来检测反射获取status_bar高度的代码：
public class CodeUsage {
public static void getStatusBarHeight(Context context) {
try {
Class<?> c = Class.forName("com.android.internal.R$dimen");
Object obj = c.newInstance();
Field field = c.getField("status_bar_height");
int x = Integer.parseInt(field.get(obj).toString());
context.getResources().getDimensionPixelSize(x);
} catch (Exception e) {
Log.d("ViewUtils", "get status bar height fail");
e.printStackTrace();
}
}
}
与此同时，提供白名单配置，暂时排除一些二、三方库。更进一步，提供选项，当检测结果不通过时，终止构建过程，形成卡口机制。目前，优酷将这个检测能力，应用到了三个具体场景，下面逐一道来。
线程管控

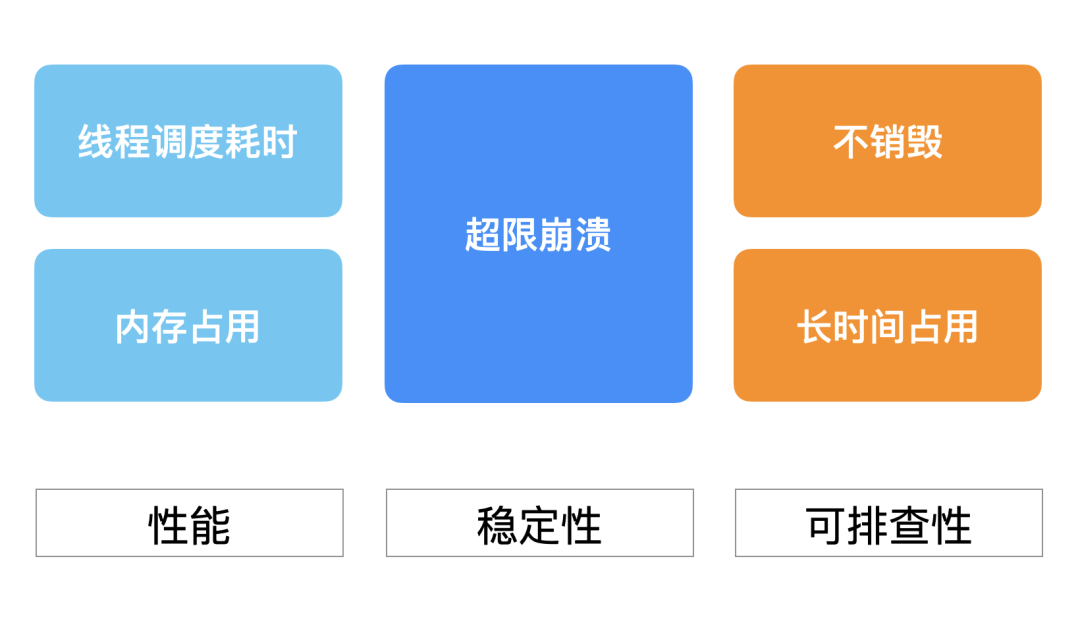

对线程的使用，非常容易“失控”：线程数过多，增加os线程调度耗时，以及内存占用；创建不销毁，长时间占用等情况，定位排查困难；某些厂商定制os对线程数有限制，超限后再创建线程，会直接抛出OOM异常。
![]()

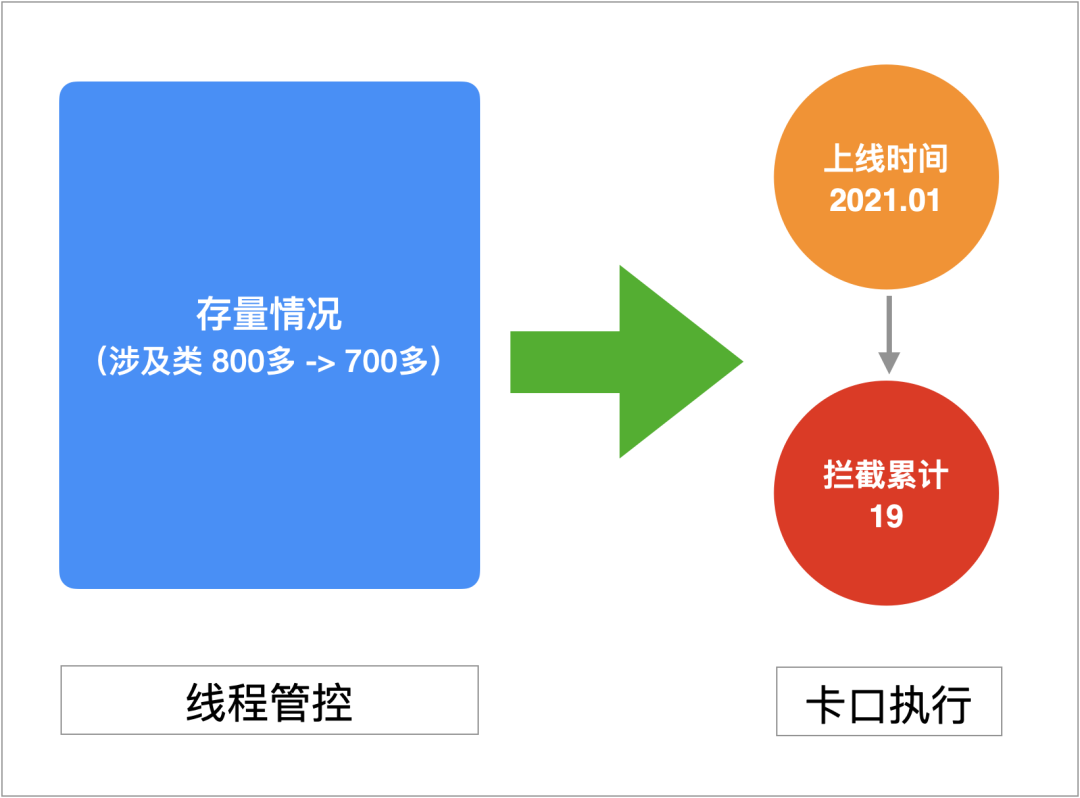

诸如此类问题，都需要收敛到统一的线程池实现解决，但是如何能够做到这种收敛，前述的「代码使用检测」能力，正好可以发挥作用。通过配置所有可能的非统一线程池调用规则，进行检测和拦截，有效实现了对线程使用的管控：
![]()
优酷2021年1月，上线此线程管控卡口。对于存量问题类，降低了1/8左右，后续会持续对自研代码进行清理，二、三方SDK则通过线程池注入的方式完成收敛。对于新增非统一线程池使用，累计拦截19次，防控效果明显。
在实际效果上，线程数超限导致的Java崩溃，已经大幅减少，从此“淡出”top crash行列。此外，收敛到的自研统一线程池，包含详细的各阶段耗时统计，线程不销毁和长时间占用等问题，都能够得到有效监控、定位和解决。
敏感API管控
当前隐私合规监管态势，日趋严格，敏感权限、以及敏感信息获取，是其中两个非常重点的监管项。在代码层面，对相关信息获取涉及到的API调用，进行统一收口管控，是一种非常有效的手段。
![]()
权限声明的治理和管控，在「向工程腐化开炮 | manifest治理」一文中，已经给出了解决方案。对于敏感信息获取，如何能够实现以上运行时的整体收口管控呢？同样，基于「代码使用检测」能力，通过对所有系统敏感信息对应的API，配置为检测规则，将这些调用收敛到统一封装的SDK中。
![]()

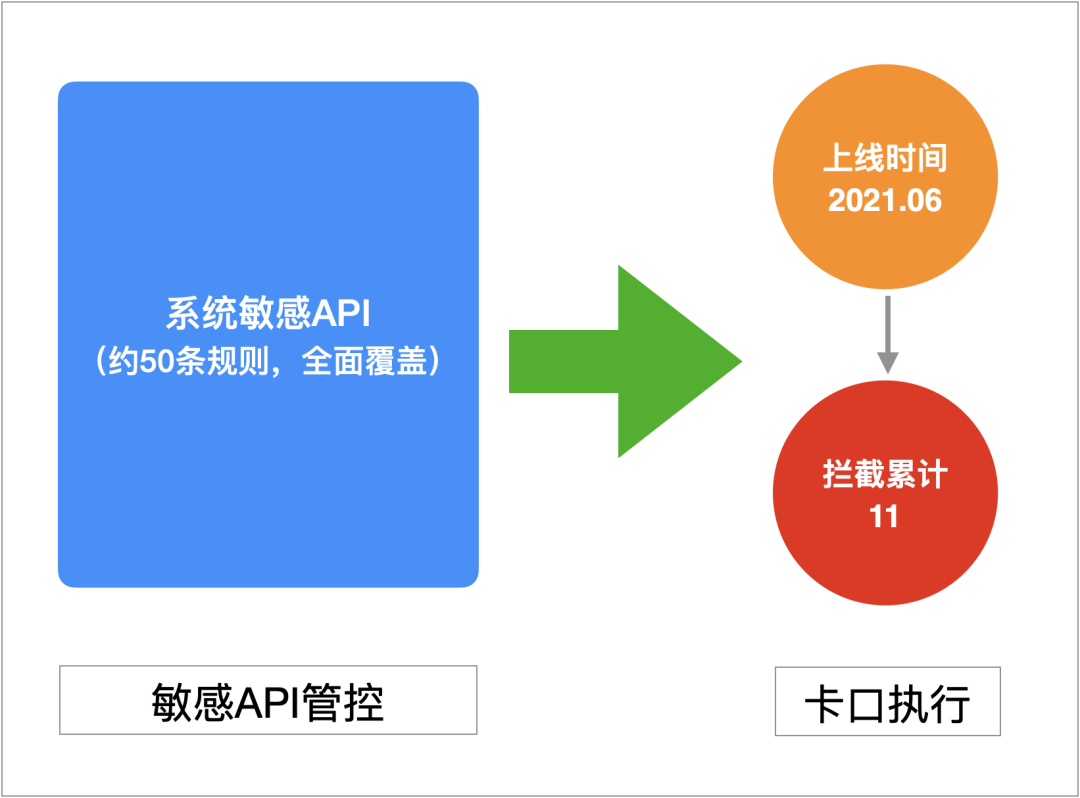

优酷2021年6月，上线敏感API管控卡口，随着监管力度加强，检测规则也从10几条增长到现在近50条，目前已趋于稳定。对存量敏感API调用，随着历次合规整改，也进行了大量的收敛改造；对新增问题，累计拦截11次，有效保障敏感信息获取的可控性，避免遭遇监管“回头看”式的抽查问责风险。
Phenix图片库管控
Phenix图片库是阿里集团内的图片加载中间件，提供了优秀的性能体验，以及丰富的功能。优酷很早就基于Phenix非管道模式进行了上层扩展，支持对url形式图片进行webp转换、尺寸自适应裁剪等处理，提高客户端图片加载性能，降低内存占用，同时也降低服务端成本。在2017年加载图片的webp占比一度达到68%，而2021年webp占比降低至24%，其中新增284个以管道方式加载图片的java类，是webp占比降低的重要因素。
为此，同样利用「代码使用检测」能力，对Phenix管道模式使用进行限制，以充分发挥非管道模式的优势。对于直接使用管道模式的存量代码，已经完成全面排查，并发起整改治理。对应卡口于21年11月底刚上线，用于有效拦截Phenix图片库的不合理使用。
2.2 不兼容引用
相信Android开发同学，对运行时NoClassDefFoundError、NoSuchMethodError、NoSuchFieldError并不陌生，这几类Java异常，正是由于不兼容的代码引用导致。前文「由源码到apk」一节，已经讲到了发生不兼容引用原因：jar包中提前编译好的jvm字节码，不会再进行源码编译期各项检查，容易出现代码间引用关系不匹配情况。下面我们来看看这个不兼容引用，到底是怎么发生的：
![]()

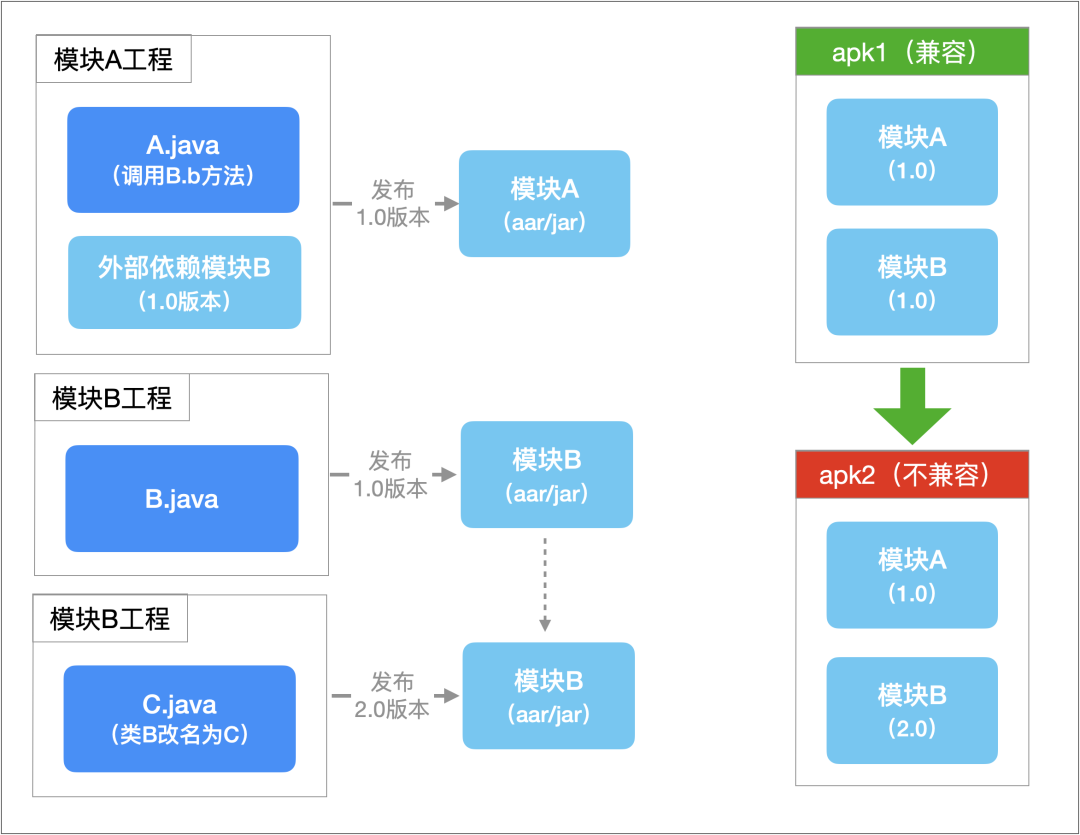

在上图示例中，模块B工程首先编译并发布1.0版本到maven中。然后模块A工程中以外部依赖形式，声明对模块B的引用，A类调用B类中的b方法，编译并发布1.0版本到maven仓库。此时apk1以外部依赖形式引入模块A和B，打包为apk1后，一切正常。此后，模块B将B类改名为C，然后发布2.0版本到maven，apk更新模块B版本号到2.0，打包为apk2后，不兼容引用问题发生：类B在apk中并不存在，运行时必定导致NoClassDefFoundError。
总结一下，不兼容引用，是指代码中调用了不存在（不匹配）的变量/方法，会导致运行时产生异常。有以下几种典型情况：
- 被调用类不存在；
- 被调用类的变量不存在，或者变量签名不匹配；
- 被调用类的方法不存在，或者方法签名不匹配。
对此，开发了针对性的检测能力。来看一份示例结果：
# 解释：oh模块，FileUtil类copyFile方法中，调用的com.alibaba.fastjson.util.IOUtils->close，对应class不存在。一旦执行到，必定会抛出NoClassDefFoundError异常。
com.youku.android:oh:0.3.35.34
|-- com.youku.arch.util.FileUtil
| |-- copyFile : (Ljava/lang/String;Ljava/lang/String;)V
| | |-- [class-no-module] com.alibaba.fastjson.util.IOUtils->close : (Ljava/io/Closeable;)V
# 解释：AFManager模块，AFManagerImpl类aFCheck方法中，调用的msdk.ApiLockHelper->lock，class存在但是无此方法定义（无安全没有这个方法，或者方法签名不对）。一旦执行到，必定会抛出NoSuchMethodError异常。
com.youku.android:AFManager:1.0.1
|-- com.youku.android.af.AFManagerImpl
| |-- aFCheck : (Ljava/lang/String;Landroid/content/Context;ILjava/util/Map;)Z
| | |-- msdk.ApiLockHelper->lock : (Ljava/lang/String;J)V (com.youku.android:msdk:1.0)

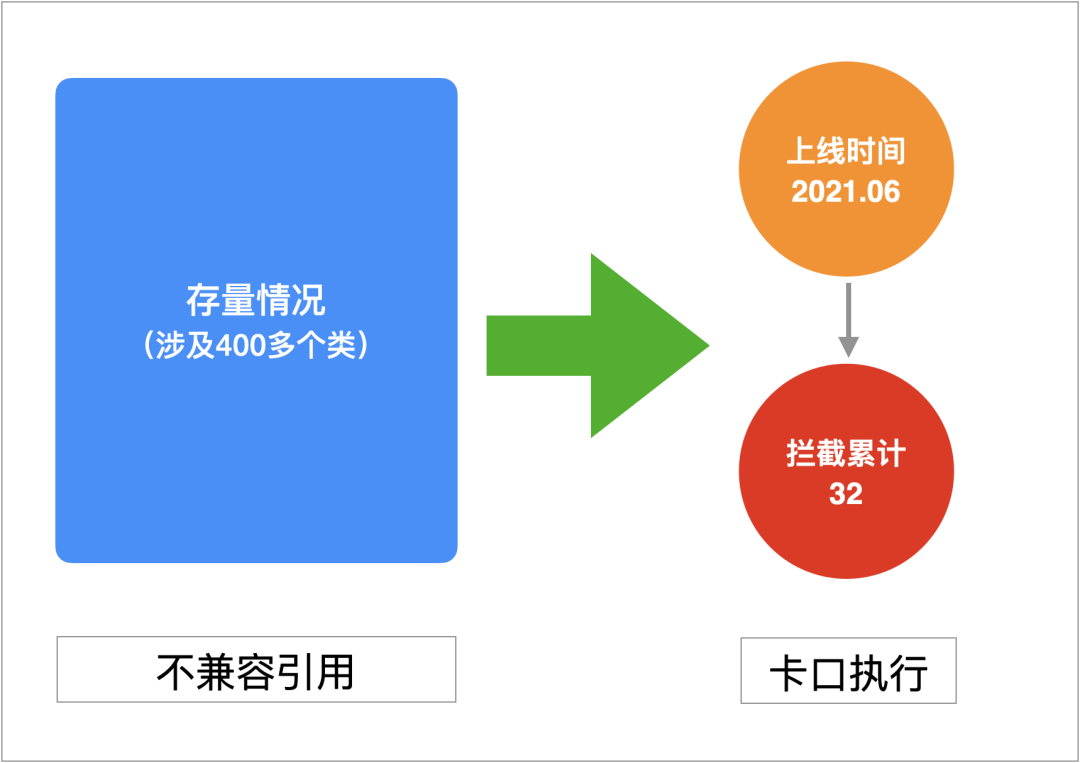

优酷于21年6月上线此卡口，新增防控情况如下：
![]()
存量问题，进行了定向到团队的分发，有一小部分得到了及时清理，为了避免对各业务团队日常研发活动，产生较大影响，添加到了白名单，待后续适当时机再发起清理。新增问题实现100%全拦截，线上未发生代码变更导致的此类crash或业务异常。
2.3 同名类
同名类，是指类名（全限定名）相同的类。如果两个类，仅存在大小写不同，那么在大小写不敏感的文件存储系统中（macos默认就是），会被认为是同一个类，这会导致无法编译通过。在优酷历次迭代中，就发生过这样一个案例：一个二方模块工程的混淆配置问题，导致jar包中出现不同类，仅存在大小写不同，在打包平台（Linux）中可以成功构建，并进入集成，直接导致开发同学无法在本地macos机器中进行打包，影响了研发效率，两个版本（1个月）后得到修复。
对于这个问题，开发了同名类检测能力，无论在Linux还是macos中，均可以一致的检测出同名类：
com.ali.sty.ridentity.build.va
|-- com.ali.sty.ridentity.build.Va : com.ali.sty.ridentity:rpsdk:4.8.5
|-- com.ali.sty.ridentity.build.va : com.ali.sty.ridentity:rpsdk:4.8.5
com.ali.sty.ridentity.build.vb
|-- com.ali.sty.ridentity.build.Vb : com.ali.sty.ridentity:rpsdk:4.8.5
|-- com.ali.sty.ridentity.build.vb : com.ali.sty.ridentity:rpsdk:4.8.5
这项检测能力，同样提供了选项，当检测结果不通过时，终止构建过程，用于形成卡口。优酷于21年7月上线对应卡口，至今未出现新增。
2.4 硬编码文本
隐私合规检测机构，会检测apk中的一些敏感文本，做为隐私合规问题的重点怀疑&验证点，例如「发票抬头」、「身份证」等。其中一部分就是来自于java代码中的硬编码文本（另外可能的来源是资源、so）。硬编码文本，存在以下缺点：
- 易冗余。多处代码使用同一文本时，如果最终不在同一个dex，会导致不同dex常量池中存在多份此文本；
- 不灵活。当线上版本出现问题时（例如各类运营活动），难以动态修改；
- 低安全。一些敏感信息，如果以明文硬编码文本形式存在，非常容易被获取后，用于不正当用于。
对于这类问题，开发了对应检测能力，可以自定义正则表达式，对代码中的硬编码文本（字节码指令中的字符串常量）进行匹配。检测结果中，按照模块、类进行逐级聚合。以所有中文字符检测为例：
# 示例代码（部分）:
public class TestCodeB {
public static void methodA(Context context) {
Toast.makeText(context, "I'am english text hardcoded with java code2.", Toast.LENGTH_SHORT)
.show();
}
public void methodB(Context context) {
Toast.makeText(context, "我是java代码中硬编码的中文文本3.", Toast.LENGTH_SHORT).show();
}
}
# 示例检测结果:
project:app:1.0
|-- com.example.myapplication.proguard.TestProguardClass
| |-- [text] 我是java代码中硬编码的中文文本.
|-- com.example.myapplication.code.TestCodeB
| |-- [text] 我是java代码中硬编码的中文文本3.
|-- com.example.myapplication.code.TestCodeA
| |-- [text] 我是java代码中硬编码的中文文本1.
| |-- [text] 我是java代码中硬编码的中文文本2.
目前在优酷，隐私合规相关的一些敏感文本，是一个正在进行的探索方向，由于目前没有明确规则，因此还没有实际落地使用。不过，在日常研发过程，对于需要查找特定硬编码文本的场景，已经能够起到很好的辅助提效作用。
2.5 非法java资源
如第一章「java资源」小节所述，java资源可以“伪装”为dex、Android资源、动态链接库so，一旦发生同名覆盖，会引发非预期的运行时异常。即使不发生覆盖，也会给相关元素在构建过程的处理，以及app运行时问题定位和排查，带来不必要麻烦。
针对这种非法java资源，开发了相应检测能力，可以自定义非法java资源规则，与规则匹配的java资源会被检测出来。以下示例，配置了dex、android资源（res/assets）、动态链接库so，规则集合为：['^lib/.+', '^res/.+', '^assets/.+', '^classes\d*\.dex']，示例内容如下：
* project:library-aar-1:1.0
|-- [ignored] classes20.dex
| |-- [hitRule] ^classes\d*.dex
|-- res/drawable/fake_drawable.png
| |-- [hitRule] ^res/.+
|-- assets/java_resource_under_assets.xml
| |-- [hitRule] ^assets/.+
|-- lib/arm64-v8a/libdwebp.so
| |-- [hitRule] ^lib/.+
.....
与此同时，提供白名单配置，排除一些特殊非法java资源的影响。更近一步，提供选项，当检测结果不通过时，终止构建过程，形成卡口机制。以上也是当前优酷在使用的规则，各app在实践中可以根据实际情况，进行自由定制。
优酷这边的存量非法java资源，包含了两个flutter的so，以及三方sdk引入的assets，整改工作量不大，后续会择机进行。对于前者，在AndroidGradlePlugin7.0及以上会直接忽略，有了这个检测结果，就可以提前整改，为AGP升级到7.0扫清障碍。非法java资源卡口，接下来很快会在优酷上线，保障后续无新增。这个例子，体现出对工程腐化问题的治理，既要面向当下，严防死守，也要防范于未然，主动出击。
2.6 治理全景

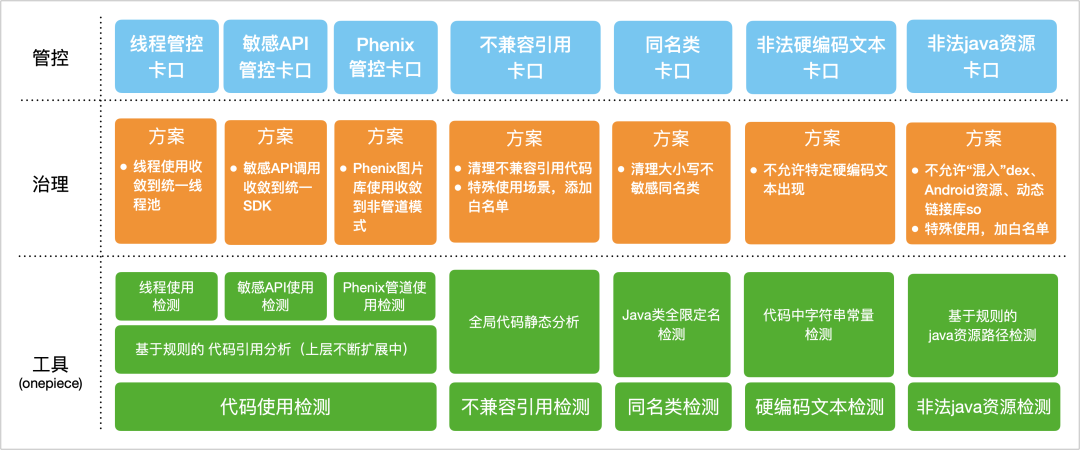

至此，对于java代码，进行了较全面有效的防腐化能力建设和治理。最后，给出一份全景图：
![]()
还能做些什么
相对于其它类型元素，java代码是大部分Android开发同学，最主要的创作产出。基于代码使用检测能力，对各种基础功能，进行统一的管控治理，除了本文讲到的这三项，还有更多的场景可以挖掘。例如，使用原生SharedPreferences，进行kv存储，不支持主线程，容易造成anr，可以统计迁移到更好的实现库。类似这样的场景，我们还会持续的进行探索。
与工程腐化的对抗，路漫修远，道阻且长，与诸君共勉。
